Một rơ-le 5 chân là một công tắc điện nhỏ. Nó cho phép bạn điều khiển dòng điện lớn bằng một tín hiệu nhỏ. Bạn sử dụng thiết bị này để bật các thiết bị mạnh. Bạn không cần phải tiếp xúc trực tiếp với điện áp cao. Rơ-le thực hiện công việc này trong nhiều hệ thống ô tô. Nó hoạt động trong các thiết bị như đèn pha hoặc còi. Nó cũng hoạt động trong các thiết bị gia dụng như quạt hoặc bơm. Bạn có thể tin tưởng rơ-le để làm cho các công việc điện phức tạp trở nên dễ dàng và an toàn.
Tổng quan về rơ-le 5 chân
Relay 5 chân là gì?
Relay 5 chân là một thiết bị điện cơ cho phép bạn điều khiển một hoặc nhiều mạch điện. Bạn sử dụng nó để chuyển đổi tải dòng điện cao bằng tín hiệu dòng điện thấp. Relay này có năm chân. Hai chân kết nối với cuộn dây tạo ra trường từ. Ba chân còn lại kết nối với các tiếp điểm mở hoặc đóng mạch. Thiết kế này cung cấp nhiều tùy chọn chuyển đổi hơn so với relay 4 chân. Bạn có thể sử dụng nó để điều khiển các thiết bị cần bật/tắt tự động.
Một rơ-le 5 chân có thêm một tiếp điểm thường đóng so với rơ-le 4 chân. Các chân 85 và 86 kết nối với cuộn dây điều khiển. Chân 30 là chân chung. Chân 87 là tiếp điểm thường mở, và chân 87a là tiếp điểm thường đóng. Khi cấp nguồn cho rơ-le, kết nối sẽ chuyển từ chân 87a sang chân 87.
Tính năng chính
Bạn sẽ tìm thấy một số tính năng quan trọng trong rơle này. Thiết kế 5 chân cho phép bạn sử dụng cả tiếp điểm thường mở (NO) và tiếp điểm thường đóng (NC). Điều này có nghĩa là bạn có thể chọn cách thiết bị hoạt động khi rơle tắt hoặc bật. Rơle có thể xử lý các mức điện áp khác nhau, vì vậy bạn có thể sử dụng nó trong nhiều môi trường khác nhau. Dưới đây là bảng thể hiện các mức điện áp tiêu biểu cho các loại khác nhau:
Tham số | Tiêu chuẩn công nghiệp | Chất lượng ô tô | Dành cho người tiêu dùng |
|---|---|---|---|
Đánh giá liên hệ | 10A@250VAC | 15A@14VDC | 5A tại 120VAC |
Tuổi thọ cơ học | 100.000 hoạt động | 50.000 hoạt động | 10.000 hoạt động |
Nhiệt độ hoạt động | -40°C đến 85°C | -40°C đến 125°C | 0°C đến 70°C |
Bạn có thể sử dụng rơ-le trong môi trường khắc nghiệt. Nó hoạt động tốt trong cả điều kiện nhiệt độ cao và thấp. Rơ-le này có tuổi thọ lên đến hàng nghìn lần hoạt động, vì vậy bạn có thể tin tưởng sử dụng nó trong thời gian dài.
Các ứng dụng phổ biến
Bạn có thể thấy bộ chuyển mạch này được sử dụng trong nhiều ngành công nghiệp. Dưới đây là một số ứng dụng phổ biến:
Ô tô: Bạn sử dụng rơ-le để điều khiển đèn pha, còi và bơm nhiên liệu. Nó cho phép bạn bật các thiết bị tiêu thụ dòng điện cao chỉ bằng một công tắc đơn giản.
Hệ thống điện công nghiệp: Bạn sử dụng rơle để điều khiển máy móc và hệ thống an toàn.
Thiết bị gia dụng: Bạn có thể tìm thấy rơle trong quạt, bơm và các thiết bị gia dụng khác.
Bạn có thể sử dụng rơle ở bất kỳ nơi nào cần điều khiển dòng điện lớn bằng tín hiệu nhỏ. Thiết kế linh hoạt cho phép bạn thiết lập mạch theo nhiều cách khác nhau. Bạn có thể chọn giữ thiết bị hoạt động cho đến khi rơle tắt, hoặc giữ nó tắt cho đến khi rơle bật. Điều này khiến rơle trở thành lựa chọn thông minh cho nhiều ứng dụng phổ biến.
Các thành phần của bộ chuyển mạch
Cuộn dây và rô-to
Bên trong một rơ-le, bạn sẽ tìm thấy hai bộ phận chính: cuộn dây và cánh tay. Cuộn dây là một sợi dây dài quấn quanh một lõi sắt. Sợi dây này được cách điện để đảm bảo an toàn điện. Khi cấp điện cho cuộn dây, nó tạo ra một trường từ. Trường từ này kéo cánh tay, một cần gạt kim loại nhỏ. Cánh tay di chuyển để mở hoặc đóng các tiếp điểm. Hầu hết các cuộn dây rơ-le sử dụng dây đồng cách điện, nhưng đôi khi bạn thấy dây nhôm vì nó nhẹ hơn và rẻ hơn. Đồng hoạt động tốt hơn trong việc dẫn điện. Cánh tay cũng sử dụng đồng hoặc nhôm để đảm bảo độ dẫn điện tốt.
Mẹo: Cuộn dây và rô-to hoạt động cùng nhau để chuyển đổi tín hiệu điện thành chuyển động. Chuyển động này điều khiển các tiếp điểm bên trong rơ-le.
Liên hệ: NO và NC
Một rơ-le sử dụng các tiếp điểm để điều khiển dòng điện. Có hai loại chính: Tiếp điểm thường mở (NO) và Tiếp điểm thường đóng (NC). Mỗi tiếp điểm có một chức năng riêng biệt.
Khi rơ-le tắt, tiếp điểm NO vẫn mở. Điện không được cấp đến thiết bị của bạn. Khi bạn bật rơ-le, tiếp điểm NO đóng lại. Điều này cho phép dòng điện lưu thông và cấp nguồn cho thiết bị của bạn.
Khi rơ-le tắt, tiếp điểm NC vẫn đóng. Điện năng luôn được cấp đến thiết bị của bạn. Khi bạn bật rơ-le, tiếp điểm NC mở ra. Điều này ngắt dòng điện và tắt thiết bị của bạn.
Bạn sử dụng các tiếp điểm này để quyết định cách mạch điện của bạn hoạt động. Bạn có thể chọn xem thiết bị của mình sẽ bật hay tắt khi rơle nhận được nguồn điện.
Số pin và bố cục
Một rơ-le 5 chân có 5 chân. Mỗi chân kết nối với một phần khác nhau bên trong rơ-le. Bạn cần biết chức năng của từng chân để đấu nối mạch điện đúng cách.
Chân 85 và 86 (Cuộn dây)
Chân 85 và chân 86 được kết nối với cuộn dây. Bạn gửi một tín hiệu điều khiển nhỏ đến các chân này. Khi cấp nguồn cho cuộn dây, rơle sẽ kích hoạt. Cuộn dây không quan tâm chân nào nhận điện áp dương hay âm, nhưng bạn phải kết nối cả hai chân để rơle hoạt động.
Chân 30 (Chung)
Chân 30 là chân chung. Chân này kết nối với phần chuyển động bên trong rơle. Nó chuyển đổi giữa các tiếp điểm NO và NC. Bạn kết nối nguồn điện chính hoặc thiết bị của mình với chân này.
Chân 87 (Không đóng)
Chân 87 là tiếp điểm thường mở. Khi rơle tắt, tiếp điểm này không kết nối với chân 30. Khi bật rơle, chân 30 kết nối với chân 87. Điện năng được truyền đến thiết bị của bạn.
Chân 87a (NC)
Chân 87A là tiếp điểm thường đóng. Khi rơ-le tắt, chân 30 kết nối với chân 87A. Thiết bị của bạn nhận được nguồn điện. Khi bạn bật rơ-le, tiếp điểm này mở ra và ngừng dòng điện.
Lưu ý: Bạn có thể sử dụng bảng để ghi nhớ bố cục chân cắm:
Số PIN | Chức năng | Mô tả |
|---|---|---|
85 và 86 | Cuộn dây | Kích hoạt rơle |
30 | Thông dụng | Chuyển đổi giữa NO và NC |
87 | Thường mở (NO) | Kết nối với 30 khi rơ-le được bật. |
87a | Thường đóng (NC) | Kết nối với 30 khi rơ-le tắt. |
Bây giờ bạn đã biết chức năng của từng phần và tiếp điểm trong một rơ-le 5 chân. Điều này giúp bạn kết nối và sử dụng rơ-le một cách an toàn và chính xác.
Cấu hình chân cắm
Xác định các ghim
Bạn có thể xác định các chân trên rơ-le 5 chân bằng cách xem các số và ký hiệu trên vỏ rơ-le. Mỗi chân có một số duy nhất. Các số này giúp bạn kết nối rơ-le đúng cách. Hầu hết các rơ-le đều có một sơ đồ nhỏ in trên bên hông hoặc đáy. Sơ đồ này hiển thị bố trí các chân và các kết nối bên trong. Bạn cũng có thể thấy các số nhỏ bên cạnh mỗi chân. Các số này tương ứng với các chức năng tiêu chuẩn của các chân.
Dưới đây là bảng giải thích ý nghĩa của từng số chân:
Số PIN | Chức năng | Mô tả |
|---|---|---|
85 | Cuộn dây âm | Kết nối với đất để cấp điện cho cuộn dây. |
86 | Cuộn dây dương | Nhận điện áp kích hoạt (12V) |
30 | Liên hệ chung | Nguồn điện hoặc đầu ra cấp cho thiết bị |
87 | Thường mở | Khoảng cách tiếp xúc giảm xuống 30 khi cuộn dây được cấp điện (thiết bị bật). |
87a | Thường đóng | Kết nối được kết nối với 30 khi cuộn dây không được cấp điện. |
Lưu ý: Luôn kiểm tra sơ đồ rơ-le trước khi đấu dây. Điều này giúp bạn tránh sai sót và đảm bảo an toàn cho mạch điện.
Chức năng của pin
Mỗi chân trên rơ-le có một chức năng riêng biệt. Bạn cần biết chức năng của từng chân để sử dụng rơ-le trong dự án của mình. Các chân cuộn dây (85 và 86) điều khiển rơ-le. Khi cấp nguồn cho các chân này, rơ-le sẽ chuyển đổi các tiếp điểm của nó. Chân 30 là tiếp điểm chung. Chân này kết nối với chân 87 hoặc chân 87a, tùy thuộc vào trạng thái của rơ-le.
Dưới đây là bảng giải thích chức năng của từng chân:
Số PIN | Mô tả chức năng |
|---|---|
85 | Đầu nối cuộn dây, khi được cấp điện, tạo ra một trường từ để kích hoạt rơle. |
86 | Chân cuộn thứ hai hoàn thành mạch để kích hoạt rơ-le. |
30 | Công tắc chung kết nối với nguồn điện, chuyển đổi giữa các tiếp điểm NO và NC. |
87 | Tiếp điểm thường mở (NO) kết nối với chân 30 khi rơle được cấp điện. |
87a | Tiếp điểm thường đóng (NC) kết nối với chân 30 khi rơle không được cấp điện. |
Bạn sử dụng các chân cắm này để thiết lập các tùy chọn cấu hình rơ-le khác nhau. Ví dụ, bạn có thể chọn cấp nguồn cho thiết bị chỉ khi rơ-le đang bật, hoặc duy trì nguồn cấp cho đến khi rơ-le tắt.
Sơ đồ bố trí chân cắm
Bạn có thể tìm thấy bố cục chân cắm phổ biến nhất cho rơ-le 5 chân trong các ứng dụng ô tô và gia đình. Bố cục này giúp bạn xác định vị trí kết nối của từng chân trong mạch điện của mình. Dưới đây là danh sách đơn giản thể hiện bố cục tiêu chuẩn:
VCC: Cung cấp nguồn điện cho mô-đun rơ-le, thường là 5V DC.
GND: Kết nối với đất để làm điện áp tham chiếu.
IN: Nhận tín hiệu điều khiển để kích hoạt rơle.
NO (Mở thường): Chỉ kết nối với thiết bị khi rơ-le ở trạng thái đóng.
COM (Chung): Điểm chuyển mạch chính của rơle.
NC (Normally Closed): Kết nối với thiết bị khi rơle tắt.
Lưu ý: Cách bố trí chân cắm có thể khác nhau trên một số rơle. Luôn kiểm tra sơ đồ trên rơle của bạn trước khi kết nối dây.
Bây giờ bạn đã biết chức năng của từng chân cắm và cách nhận biết chúng. Kiến thức này giúp bạn sử dụng rơ-le an toàn và thiết lập cấu hình rơ-le phù hợp với nhu cầu của mình.
Nguyên lý hoạt động của rơle
Cách hoạt động của Relay
Bạn có thể xem rơ-le 5 chân như một công tắc điện thông minh. Nó sử dụng một quy trình đơn giản để điều khiển dòng điện trong mạch. Khi bạn áp dụng điện áp vào các chân cuộn dây, rơ-le bắt đầu hoạt động. Cuộn dây tạo ra một trường từ. Trường từ này kéo một cánh tay kim loại nhỏ bên trong rơ-le. Cánh tay di chuyển và thay đổi kết nối giữa các tiếp điểm.
Dưới đây là các bước diễn ra như sau:
Bạn cấp điện áp vào các chân cuộn dây (85 và 86).
Cuộn dây tạo ra một trường từ.
Cuộn dây di chuyển do lực từ.
Công tắc rơ-le chuyển từ tiếp điểm thường đóng sang tiếp điểm thường mở.
Mạch điện thay đổi, và thiết bị của bạn sẽ bật hoặc tắt.
Quy trình này cho phép bạn điều khiển một thiết bị có dòng điện cao bằng một tín hiệu có công suất thấp. Bạn không cần phải tiếp xúc trực tiếp với nguồn điện chính. Rơle sẽ thực hiện việc chuyển mạch cho bạn.
Hành động chuyển đổi
Hành động chuyển mạch là trái tim của hoạt động của rơle. Bạn sử dụng rơle để chuyển đổi giữa hai tiếp điểm khác nhau. Những tiếp điểm này được gọi là Normally Open (NO) và Normally Closed (NC).
Khi rơ-le không hoạt động, tiếp điểm NO vẫn mở. Nó chỉ đóng lại khi bạn kích hoạt rơ-le. Điều này có nghĩa là thiết bị của bạn chỉ bật khi bạn muốn.
Khi rơ-le không hoạt động, tiếp điểm NC vẫn đóng. Nó sẽ mở khi bạn kích hoạt rơ-le. Điều này có nghĩa là thiết bị của bạn sẽ tiếp tục hoạt động cho đến khi bạn chuyển đổi rơ-le.
Bạn có thể thấy sự khác biệt trong bảng này:
Loại liên hệ | Trạng thái khi rơ-le tắt | Trạng thái khi rơ-le đang bật |
|---|---|---|
KHÔNG | Mở | Đóng |
NC | Đóng | Mở |
Bạn sử dụng hành động chuyển mạch này để điều khiển cách hoạt động của mạch điện. Bạn có thể chuyển mạch đèn, quạt hoặc bất kỳ thiết bị nào khác. Rơle cung cấp cho bạn khả năng điều khiển linh hoạt. Bạn quyết định xem thiết bị của mình sẽ bật hay tắt khi bạn gửi tín hiệu.
Mẹo: Bạn có thể sử dụng tiếp điểm NO cho các thiết bị mà bạn chỉ muốn bật khi cần thiết. Bạn có thể sử dụng tiếp điểm NC cho các thiết bị cần duy trì trạng thái bật cho đến khi bạn tắt chúng.
Cách ly điện
Mạch rơ-le cung cấp cách ly điện. Điều này có nghĩa là bạn giữ cho phía điều khiển và phía nguồn điện tách biệt. Bạn không cho phép điện áp cao tiếp xúc với mạch điều khiển. Cuộn dây và các tiếp điểm không kết nối trực tiếp. Trường từ thực hiện công việc. Điều này giúp bảo vệ bạn và các thiết bị của bạn.
Bạn sử dụng cách ly điện để bảo vệ mạch điện của mình. Nếu có sự cố xảy ra ở phía nguồn điện, phía điều khiển vẫn an toàn. Bạn có thể chuyển đổi các tải có dòng điện cao mà không gặp rủi ro. Điều này rất quan trọng trong các ứng dụng ô tô và gia đình. Bạn muốn điều khiển các thiết bị lớn bằng các tín hiệu nhỏ và vẫn đảm bảo an toàn.
Lưu ý: Cách ly điện là một trong những lý do khiến rơle được ưa chuộng. Bạn có thể điều khiển các tải nặng mà không gây nguy hiểm cho hệ thống điều khiển của mình.
Bạn đã hiểu nguyên lý hoạt động của rơle. Bạn biết cách điện áp kích hoạt cuộn dây, cách rơle chuyển đổi giữa các tiếp điểm NO và NC, và cách cách ly điện giúp mạch điện của bạn an toàn. Kiến thức này giúp bạn sử dụng rơle trong nhiều dự án khác nhau.
Kết nối rơ-le 5 chân
Các công cụ cần thiết
Bạn cần có các công cụ phù hợp để lắp đặt rơ-le một cách an toàn và chính xác. Dưới đây là những thứ bạn nên chuẩn bị trước khi bắt đầu:
Tuốc nơ vít dùng để vặn chặt hoặc nới lỏng ốc vít.
Kìm và cờ lê socket dùng để kẹp và xoay các bộ phận.
Một đồng hồ vạn năng để kiểm tra điện áp, điện trở và các kết nối.
Sơ đồ mạch điện cho xe ô tô hoặc thiết bị của bạn để hướng dẫn công việc của bạn.
Một rơ-le thay thế tương thích với bộ phận gốc của bạn.
Băng dính điện và ống co nhiệt để bảo vệ các mối nối dây.
Dụng cụ bóc vỏ và kẹp dây dùng để cắt và gắn dây.
Trang thiết bị bảo hộ như găng tay và kính bảo hộ để bảo vệ tay và mắt của bạn.
Mẹo: Hãy chuẩn bị đầy đủ các dụng cụ trước khi bắt đầu. Điều này giúp bạn hoàn thành công việc mà không phải dừng lại để tìm kiếm các vật dụng thiếu sót.
Mẹo an toàn
Bạn phải luôn chú ý đến an toàn khi làm việc với điện. Dưới đây là một số lời khuyên quan trọng:
Luôn ngắt kết nối ắc-quy hoặc nguồn điện trước khi bắt đầu lắp đặt dây điện.
Đeo găng tay và kính bảo hộ để bảo vệ bản thân khỏi tia lửa hoặc dây kim loại sắc nhọn.
Sử dụng dụng cụ cách điện để tránh bị điện giật.
Kiểm tra lại sơ đồ mạch điện của bạn trước khi thực hiện bất kỳ kết nối nào.
Không bao giờ chạm vào dây điện trần bằng tay ướt.
Giữ khu vực làm việc của bạn khô ráo và sạch sẽ.
Lưu ý: An toàn là trên hết. Thực hiện các bước này giúp bạn tránh tai nạn và duy trì tiến độ dự án.

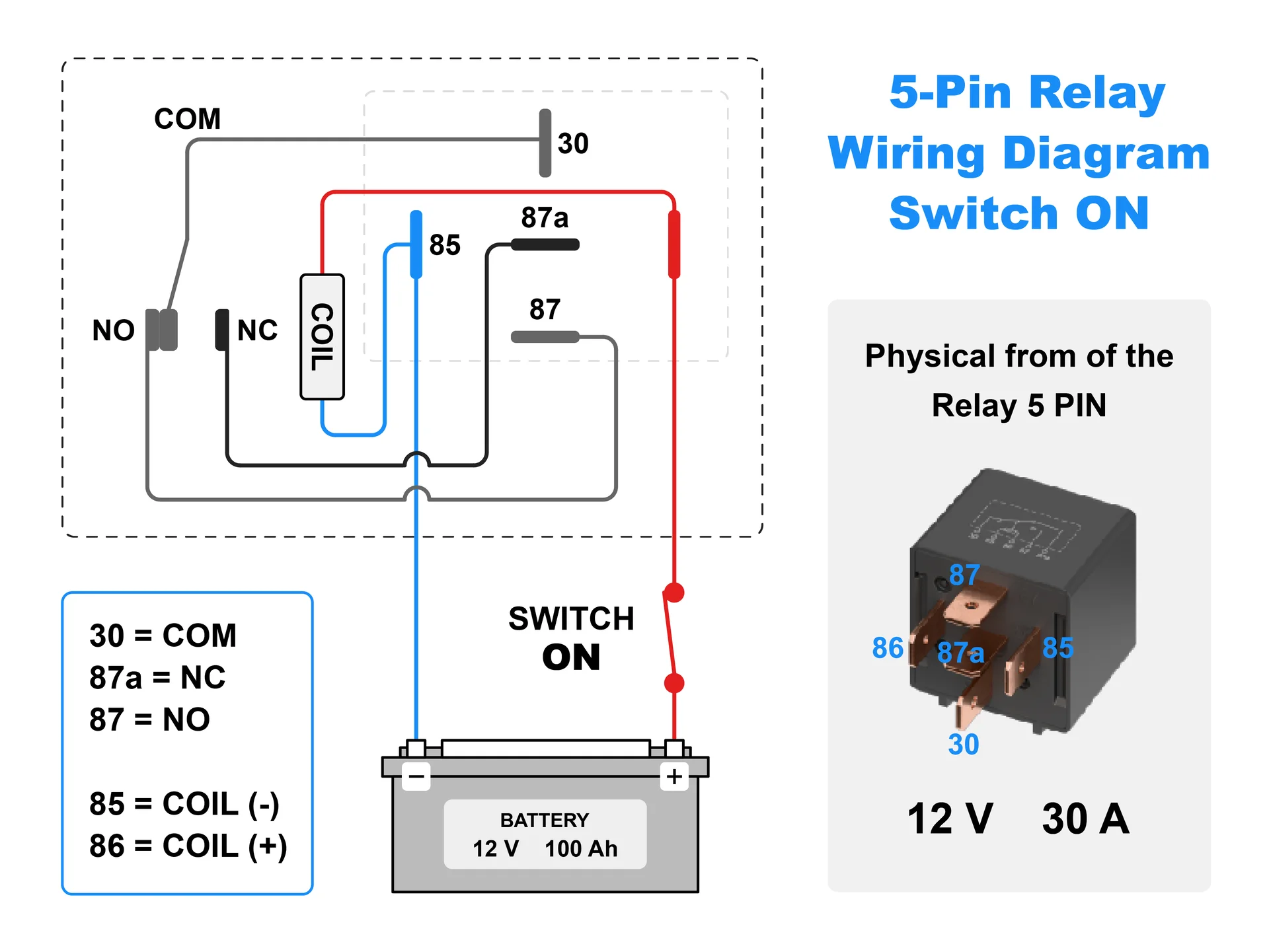

Hướng dẫn đấu dây từng bước
Bạn có thể lắp đặt rơ-le 5 chân bằng cách thực hiện các bước rõ ràng. Mỗi chân có một chức năng riêng biệt. Bạn phải kết nối từng chân vào vị trí đúng để rơ-le hoạt động.
Kết nối cuộn dây
Tìm chân 85 và chân 86 trên rơ-le của bạn. Các chân này kết nối với cuộn dây.
Nối chân 85 với một điểm tiếp đất kim loại chắc chắn hoặc cực âm của ắc-quy.
Nối chân 86 với đầu ra của công tắc bảng điều khiển hoặc mạch điều khiển của bạn.
Sử dụng đồng hồ vạn năng để kiểm tra các kết nối tốt.
Lưu ý: Cuộn dây không quan tâm đến cực tính trong hầu hết các rơle, nhưng luôn kiểm tra sơ đồ của rơle để chắc chắn.
Kết nối tải
Xác định chân 30, chân 87 và chân 87a.
Nối chân 30 với cực dương của ắc-quy. Luôn sử dụng cầu chì trong mạch để bảo vệ mạch điện của bạn.
Nối chân 87 với cực dương của thiết bị công suất cao của bạn, chẳng hạn như quạt hoặc đèn.
Đối với hầu hết các dự án đơn giản, hãy để chân 87a không kết nối. Nếu bạn cần thiết bị vẫn hoạt động khi rơ-le tắt, hãy kết nối nó với chân 87a.
Gắn chặt tất cả các kết nối bằng băng dính điện hoặc ống co nhiệt.
Lưu ý: Một cầu chì trên chân 30 giúp ngăn ngừa hư hỏng nếu xảy ra chập điện.
Kiểm tra
Kết nối lại pin hoặc nguồn điện.
Bật công tắc bảng điều khiển hoặc mạch điều khiển.
Nghe tiếng click từ rơ-le. Tiếng động này cho biết rơ-le đang hoạt động.
Sử dụng đồng hồ vạn năng để kiểm tra xem thiết bị của bạn có bật và tắt như mong đợi hay không.
Nếu rơ-le không hoạt động, hãy kiểm tra tất cả các kết nối và kiểm tra cuộn dây để đảm bảo tính liên tục.
Dưới đây là bảng liệt kê các lỗi thường gặp trong việc đi dây và cách khắc phục chúng:
Vấn đề thường gặp | Mẹo khắc phục sự cố |
|---|---|
Rơle không hoạt động | Kiểm tra cuộn dây xem có hư hỏng không và kiểm tra bằng đồng hồ vạn năng. Thay thế nếu có hư hỏng. |
Rơ-le bị kẹt ở một vị trí. | Vệ sinh các tiếp điểm của rơ-le và thay thế nếu bị mòn. |
Điện áp điều khiển không đủ hoặc quá cao | Kiểm tra điện áp điều khiển để đảm bảo nó nằm trong phạm vi quy định. |
Các kết nối dây điện lỏng lẻo hoặc hư hỏng | Kiểm tra các kết nối dây điện để đảm bảo an toàn và không bị hư hỏng. |
Cấu hình mạch không chính xác | Kiểm tra xem cấu hình mạch có phù hợp với yêu cầu của rơle hay không. |
Mẹo: Việc đấu dây cẩn thận và kiểm tra kỹ lưỡng giúp bạn tránh được các vấn đề thường gặp và đảm bảo rơ-le hoạt động bền bỉ trong thời gian dài.
Bây giờ bạn đã biết các công cụ cần thiết, các bước an toàn cần tuân thủ và các bước cần thực hiện để lắp đặt mạch cho rơ-le 5 chân. Kiến thức này giúp bạn lắp đặt rơ-le một cách an toàn và chính xác.
Ứng dụng
Hệ thống ô tô
Rơ-le được sử dụng trong nhiều hệ thống của xe ô tô. Bạn sử dụng rơ-le để điều khiển các thiết bị như đèn pha, còi và bơm nhiên liệu. Khi bạn nhấn công tắc, rơ-le sẽ truyền điện đến thiết bị. Điều này giúp bảo vệ mạch điều khiển khỏi dòng điện mạnh. Rơ-le cũng được tìm thấy trong động cơ khởi động và quạt làm mát. Rơ-le cho phép bạn sử dụng một công tắc nhỏ để điều khiển các thiết bị lớn. Bạn cũng có thể tìm thấy rơ-le trong hệ thống báo động xe và cửa sổ điện. Rơ-le giúp bạn xử lý các công việc điện khác nhau trong xe ô tô của mình.
Đèn pha: Bạn bật đèn pha bằng một công tắc nhỏ.
Còi: Bạn sử dụng còi mà không cần tiếp xúc với dòng điện cao.
Bơm nhiên liệu: Bạn điều khiển bơm bằng tín hiệu yếu.
Cửa sổ điện: Bạn điều khiển cửa sổ lên xuống bằng một rơ-le.
Mẹo: Các rơ-le trong ô tô giúp bảo vệ công tắc và dây điện khỏi hư hỏng do dòng điện mạnh gây ra.
Thiết bị gia dụng
Rơle được sử dụng trong nhiều hệ thống tự động hóa gia đình. Rơle giúp bạn điều khiển quạt, bơm và đèn. Bạn có thể cài đặt công tắc thông minh để bật hoặc tắt các thiết bị. Rơle giúp cách ly mạch điều khiển khỏi các tải công suất cao. Điều này làm cho hệ thống của bạn an toàn và đáng tin cậy hơn.
Dưới đây là bảng minh họa cách các rơ-le hỗ trợ các thiết bị tự động hóa gia đình:
Tính năng/Lợi ích | Mô tả |
|---|---|
An toàn được nâng cao | Giữ mạch điều khiển cách xa các tải công suất cao để đảm bảo an toàn khi sử dụng. |
Kiểm soát được cải thiện | Cho phép bạn bật và tắt các thiết bị chính xác vào thời điểm bạn muốn. |
Khả năng chịu tải công suất cao | Có thể chịu được công suất cao cho nhiều ứng dụng. |
Tiêu thụ điện năng thấp | Dù có thể điều khiển các thiết bị lớn, nó vẫn tiêu thụ rất ít điện năng. |
Xây dựng bền vững | Được thiết kế để bền bỉ trong môi trường khắc nghiệt, nên nó hoạt động lâu dài. |
Bạn có thể tìm thấy rơle trong các thiết bị điều khiển nhiệt độ thông minh, hệ thống tưới nước và bộ mở cửa gara. Rơle cho phép bạn tự động hóa các công việc và tiết kiệm năng lượng. Bạn có thể sử dụng rơle để cài đặt đèn theo lịch trình hoặc điều khiển các thiết bị từ điện thoại của mình.
Lưu ý: Rơ-le giúp hệ thống tự động hóa gia đình an toàn hơn và hoạt động hiệu quả hơn.
Các ứng dụng khác
Rơle được sử dụng trong nhiều ứng dụng khác nhau. Trong các máy móc công nghiệp, rơle được dùng để khởi động động cơ và điều khiển hệ thống báo động. Rơle hoạt động trong các máy bán hàng tự động và hệ thống an ninh. Bạn có thể tìm thấy rơle trong các hệ thống năng lượng mặt trời và bộ sạc pin. Rơle giúp bạn chuyển đổi giữa các nguồn điện khác nhau. Ngoài ra, rơle còn được sử dụng trong tàu thuyền và đèn khẩn cấp.
Máy móc công nghiệp: Bạn khởi động và tắt động cơ bằng rơ-le.
Hệ thống an ninh: Bạn bật các thiết bị báo động và cảm biến.
Năng lượng mặt trời: Bạn có thể chuyển đổi nguồn điện giữa năng lượng mặt trời và pin.
Máy bán hàng tự động: Bạn điều khiển các thiết bị phân phối sản phẩm.
Ghi chú: Rơ-le 5 chân cung cấp nhiều cách để điều khiển các thiết bị khác nhau.
Bạn sử dụng rơle ở bất kỳ đâu cần điều khiển các thiết bị lớn bằng tín hiệu nhỏ. Rơle giúp hệ thống của bạn an toàn hơn và dễ sử dụng hơn.
Khắc phục sự cố và Mẹo vặt
Vấn đề thường gặp
Bạn có thể gặp một số vấn đề phổ biến khi sử dụng rơ-le 5 chân. Những vấn đề này thường xảy ra trong ô tô và các thiết bị gia dụng. Dưới đây là một số sự cố có thể xảy ra: Phần bạn kết nối không hoạt động. Nguồn điện tự động bật tắt. Bạn nghe thấy rơ-le phát ra tiếng kêu "click".
Một số nguyên nhân chính gây ra các vấn đề này là: Bạn sử dụng dòng điện quá lớn cho rơ-le. Có chập điện trong dây hoặc thiết bị. Rơ-le bị hỏng và cần được thay thế.
Bạn cũng có thể gặp các sự cố khác như cháy cuộn dây hoặc mài mòn tiếp điểm. Cháy cuộn dây xảy ra khi dây mỏng bên trong rơle bị đứt hoặc chập điện. Điều này có thể do điện áp quá cao hoặc lỗi trong rơle. Mài mòn hoặc hàn tiếp điểm xảy ra khi tia lửa làm hỏng các tiếp điểm. Điều này khiến dòng điện khó di chuyển qua.
Lưu ý: Nếu rơ-le của bạn không hoạt động, hãy kiểm tra cuộn dây và các tiếp điểm xem có vấn đề gì không. Tìm kiếm các bộ phận bị cháy hoặc kẹt bên trong rơ-le.
Bảo trì
Bạn có thể giúp rơ-le hoạt động lâu hơn bằng cách thực hiện các bước bảo dưỡng đơn giản. Kiểm tra và vệ sinh rơ-le thường xuyên có thể ngăn chặn hầu hết các sự cố. Dưới đây là bảng hướng dẫn những việc bạn nên làm:
Quy trình bảo trì | Mô tả |
|---|---|
Kiểm tra điện áp định kỳ | Sử dụng đồng hồ vạn năng để kiểm tra xem rơ-le có hoạt động trong phạm vi điện áp bình thường hay không. |
Vệ sinh | Vệ sinh rơ-le để ngăn bụi bẩn hoặc ăn mòn gây ra sự cố. |
Thay thế kịp thời các rơle cũ kỹ | Thay thế các rơ-le đã cũ, đặc biệt là ở những nơi nóng hoặc ẩm ướt. |
Sửa chữa các vấn đề thường gặp | Kiểm tra điện áp, vệ sinh, thay thế các bộ phận hư hỏng và kiểm tra rơ-le sau khi sửa chữa. |
Bảo dưỡng định kỳ | Thực hiện các công việc đơn giản như bôi trơn và kiểm tra điện áp để tránh sự cố. |
Bạn nên luôn thay thế rơ-le nếu nó trông bị mòn hoặc hỏng. Vệ sinh các tiếp điểm và kiểm tra cuộn dây giúp bạn phát hiện sớm các vấn đề.
Các phương pháp tốt nhất
Bạn có thể duy trì hoạt động tốt của rơ-le bằng cách tuân thủ một số thói quen tốt: Kiểm tra rơ-le định kỳ để đảm bảo tình trạng hoạt động. Không sử dụng rơ-le với dòng điện vượt quá khả năng chịu tải của nó. Bảo vệ rơ-le khỏi nhiệt độ cao, nước hoặc bụi bẩn.
Bạn cũng nên kiểm tra rơ-le để phát hiện các dấu hiệu hư hỏng của cuộn dây hoặc tiếp điểm. Nếu phát hiện bất kỳ dấu hiệu nào, hãy thay thế rơ-le ngay lập tức. Sử dụng cầu chì trong mạch điện giúp ngăn ngừa hư hỏng do chập điện hoặc dòng điện quá tải.
Lưu ý: Thói quen tốt và kiểm tra định kỳ giúp bộ chuyển mạch của bạn hoạt động bền bỉ hơn và hiệu quả hơn.
Khi bạn biết những vấn đề cần lưu ý, cách thực hiện bảo dưỡng và những thói quen tốt cần tuân thủ, bạn có thể giữ cho rơ-le 5 chân của mình an toàn và hoạt động tốt.
Bây giờ bạn đã biết chức năng của rơ-le 5 chân. Bạn cũng hiểu tại sao nó lại quan trọng. Hiểu về rơ-le giúp bạn bảo vệ các thiết bị an toàn. Nó giúp xe hơi và ngôi nhà của bạn hoạt động tốt.
Bạn có thể chuyển đổi giữa các mạch điện một cách dễ dàng. Bạn ngăn chặn tình trạng quá tải xảy ra. Bạn đảm bảo các thiết bị như cửa sổ điện hoạt động đúng cách. Bạn giúp bơm nhiên liệu hoạt động an toàn.
Bạn giảm áp lực lên các dây và bộ phận. Bạn giữ riêng biệt phía điều khiển và phía nguồn điện.
Dưới đây là cách thức này hỗ trợ cho hệ thống nhà thông minh:
Lợi ích | Mô tả |
|---|---|
Tích hợp các thiết bị công suất cao | Bạn sử dụng các tín hiệu nhỏ để điều khiển các máy móc lớn. |
An toàn trong kết nối | Bạn kết nối các bộ điều khiển và rơle một cách an toàn. |
Đa năng | Bạn sử dụng rơ-le cho đèn, động cơ và bộ sưởi trong nhiều dự án. |
Tiếp tục học hỏi và áp dụng kiến thức này để tạo ra các hệ thống an toàn hơn. Bạn có thể phát triển các thiết bị thông minh hơn cho ngôi nhà và xe hơi của mình.
Câu hỏi thường gặp
Mục đích chính của rơ-le 5 chân là gì?
Bạn sử dụng rơ-le 5 chân để điều khiển thiết bị có dòng điện cao bằng tín hiệu có công suất thấp. Rơ-le này cho phép bạn chuyển mạch an toàn và dễ dàng.
Các số chân trên một rơ-le 5 chân có ý nghĩa gì?
Mỗi chân cắm có một chức năng riêng. Chân cắm 85 và 86 kết nối với cuộn dây. Chân cắm 30 là chân chung. Chân cắm 87 thường ở trạng thái mở. Chân cắm 87A thường ở trạng thái đóng.
Nếu bạn đấu nối sai một rơ-le 5 chân thì sẽ xảy ra điều gì?
Kết nối dây sai có thể khiến thiết bị của bạn ngừng hoạt động. Bạn có thể làm hỏng rơ-le hoặc mạch điện của mình. Luôn kiểm tra sơ đồ rơ-le trước khi kết nối dây.
Bạn có thể điều khiển những thiết bị nào bằng rơ-le 5 chân?
Bạn có thể điều khiển đèn pha ô tô, còi, bơm nhiên liệu, quạt và các thiết bị gia dụng. Rơ-le hoạt động với nhiều thiết bị cần công suất cao hơn so với khả năng của một công tắc thông thường.
Sự khác biệt giữa các tiếp điểm NO và NC là gì?
Các tiếp điểm NO (Normally Open) chỉ kết nối khi rơle ở trạng thái bật. Các tiếp điểm NC (Normally Closed) kết nối khi rơle ở trạng thái tắt. Bạn chọn loại tiếp điểm phù hợp dựa trên nhu cầu của mình.
Nếu rơ-le của bạn không phát ra tiếng kêu, bạn nên kiểm tra những gì?
Kiểm tra điện áp cuộn dây bằng đồng hồ vạn năng. Đảm bảo mạch điều khiển cấp nguồn cho các chân 85 và 86. Thay thế rơ-le nếu nó vẫn không hoạt động.
