LSP cung cấp danh mục sản phẩm đầy đủ các thiết bị bảo vệ chống sét lan truyền DC loại 1+2, được thiết kế dành cho các hệ thống DC điện áp thấp (48V / 75V DC), phục vụ các cơ sở hạ tầng quan trọng bao gồm trạm phát sóng viễn thông, tự động hóa công nghiệp, trung tâm dữ liệu, hệ thống lưu trữ năng lượng bằng pin, trạm sạc xe điện và hệ thống an ninh.
Các thiết bị chống sét này tích hợp khả năng chống sét loại 1 (chống sét trực tiếp, Iimp 10/350µs) và loại 2 (chống sét cảm ứng, Imax 8/20µs), mang đến giải pháp chống sét toàn diện cho các mạch điện một chiều.
Các sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn IEC/EN 61643-41, bao gồm các dòng sản phẩm FLP-DC (loại tiêu chuẩn), FLP7-DC (loại dòng điện cao với Imax 70kA) và FLP25-DC (loại chịu tải nặng với Iimp 25kA) để phù hợp với các tần suất sét và điều kiện tiếp xúc khác nhau.
Thiết kế mô-đun có thể tháo lắp giúp thay thế nhanh chóng, các đầu nối tín hiệu từ xa cho phép giám sát trạng thái theo thời gian thực, và các tấm chắn chống hồ quang được tối ưu hóa cho các hệ thống DC không có điểm giao nhau bằng không, đảm bảo thiết bị hoạt động ổn định và đáng tin cậy trong thời gian dài.
Loại 1+2 / Lớp I+II
10/350 µs và 8/20 µs
Hệ thống điện một chiều 48V / 75V
Đối với các ứng dụng thông thường như trạm phát sóng viễn thông và tủ điều khiển PLC
IEC / EN 61643-41
Tuân thủ tiêu chuẩn SPD điện một chiều (DC) điện áp thấp phiên bản 2025.
Thiết bị bảo vệ chống sét DC loại 1+2 được thiết kế dành cho các hệ thống DC điện áp thấp 48V / 75V, cung cấp khả năng bảo vệ chống dòng sét trực tiếp (10/350 µs) và triệt tiêu xung cảm ứng (8/20 µs). Các mạch DC không có điểm giao cắt qua 0, do đó cần phải sử dụng các thiết bị SPD chuyên dụng. Thiết bị này đã trải qua thử nghiệm loại theo tiêu chuẩn IEC/EN 61643-41:2025, áp dụng chế độ hỏng mạch hở (OCM), phù hợp cho các trạm gốc viễn thông, tự động hóa công nghiệp và hệ thống an ninh.
Thiết bị này bao gồm varistor oxit kim loại (MOV), cơ chế bảo vệ nhiệt và ngắt kết nối, đầu nối hiển thị trạng thái và truyền tín hiệu từ xa, tấm chắn chống hồ quang, chế độ lỗi mạch hở (OCM) và thiết kế bảo vệ chống chạm điện. Mô-đun này được tối ưu hóa cho các hệ thống DC không có điểm giao nhau bằng không, được thiết kế theo tiêu chuẩn IEC/EN 61643-41.
MOV đóng vai trò là bộ phận bảo vệ giới hạn điện áp, dẫn và xả dòng điện khi đạt đến ngưỡng đột biến, sau đó trở về trạng thái trở kháng cao khi điện áp ổn định trở lại. Dòng sản phẩm FLP-DC sử dụng các MOV năng lượng cao, đáp ứng các yêu cầu bảo vệ kết hợp Loại 1+2.
Cửa sổ hiển thị trạng thái hiển thị tình trạng hoạt động của thiết bị theo thời gian thực; màu xanh lá cây biểu thị hoạt động bình thường, màu đỏ biểu thị sự cố. Thiết bị truyền tín hiệu từ xa truyền trạng thái đến hệ thống giám sát, kích hoạt cảnh báo khi xảy ra sự cố, hỗ trợ phản ứng bảo trì nhanh chóng.
Thiết bị này áp dụng chế độ hỏng hóc ngắt mạch, ngắt kết nối mạch sau khi MOV bị lão hóa trong khi hệ thống vẫn tiếp tục hoạt động. Hệ thống DC không có điểm giao nhau bằng không, nên sự cố ngắn mạch (SCM) có thể gây ra hiện tượng hồ quang kéo dài và nguy cơ cháy nổ; do đó, OCM là chế độ hỏng hóc tự nhiên duy nhất được phép.
Cơ chế bảo vệ nhiệt theo dõi nhiệt độ của MOV và ngắt mạch khi quá nhiệt để ngăn chặn vỏ thiết bị bị chảy hoặc cháy tự phát. Hệ thống DC không có điểm giao cắt qua zero, do đó cơ chế bảo vệ nhiệt là yếu tố then chốt giúp ngăn chặn hỏa hoạn do hồ quang điện liên tục gây ra.
Các tấm chắn chống hồ quang tại các cực đầu vào DC giúp tăng khoảng cách rò điện, từ đó ngăn chặn sự lan truyền của hồ quang. Hồ quang DC khó tự tắt, do đó phải được dập tắt bằng cách cách ly vật lý để tránh nguy cơ hỏa hoạn do hồ quang kéo dài gây ra.

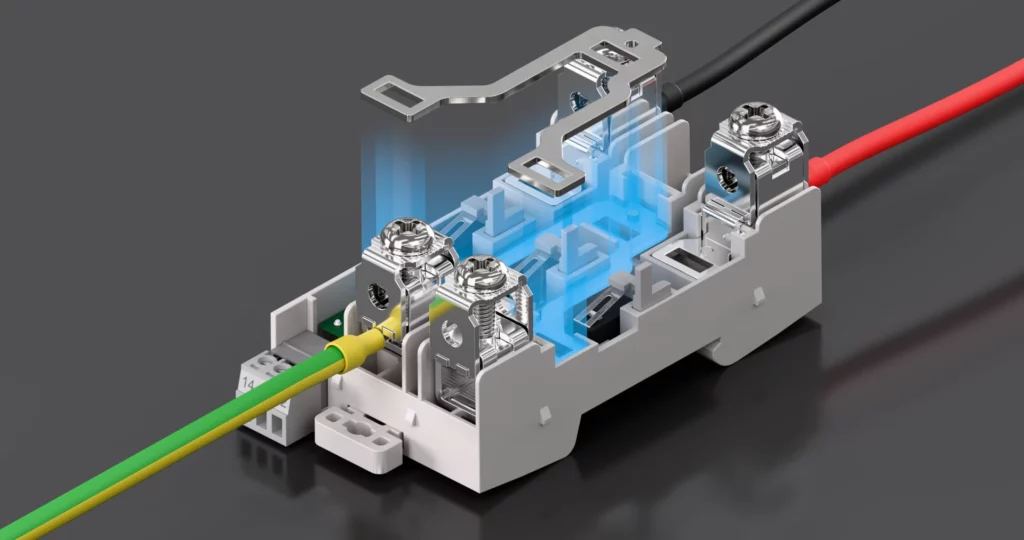

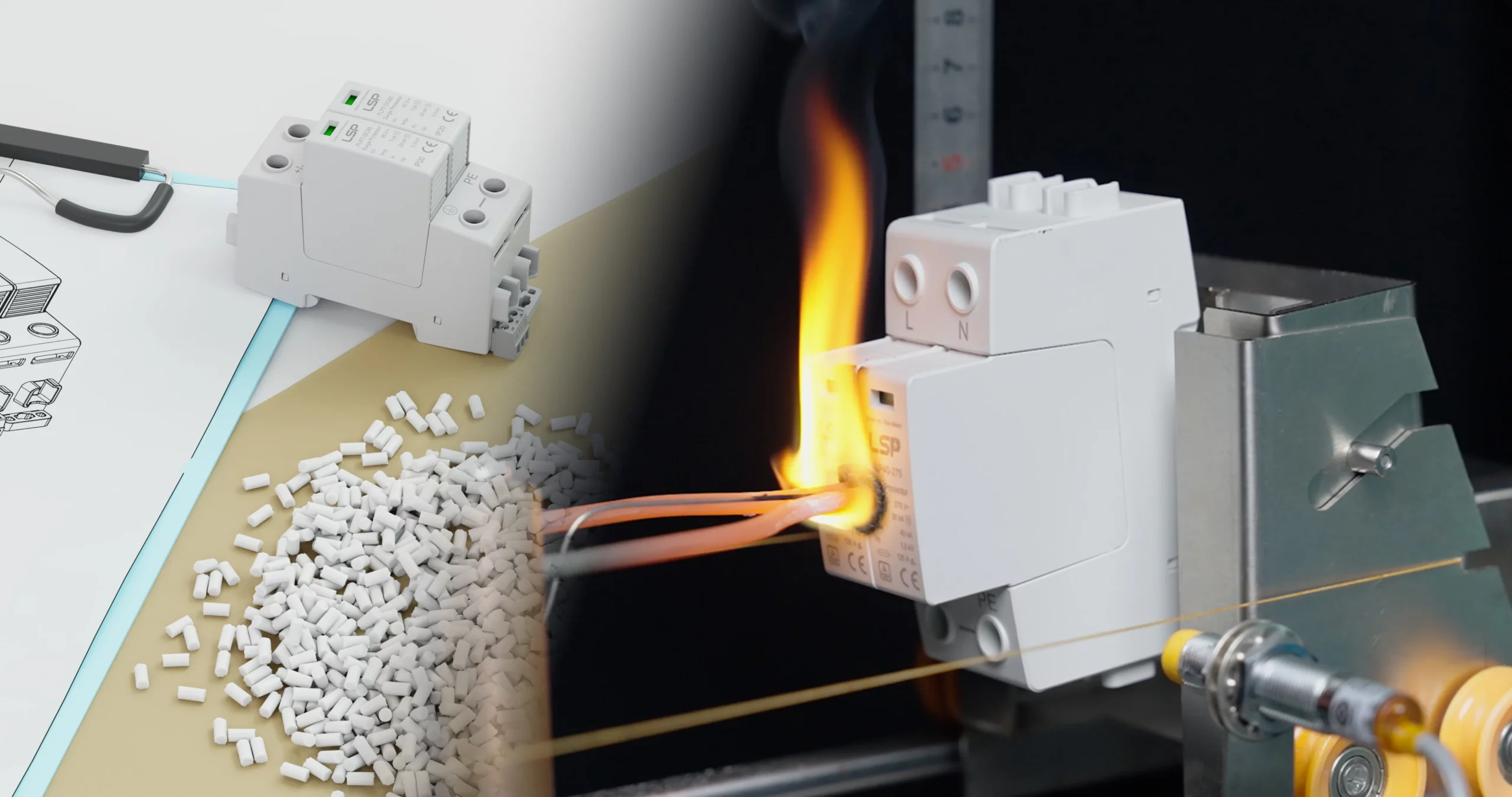

Các đầu vào đường dây âm tường và cấu trúc vít được bảo vệ giúp ngăn ngừa người vận hành tiếp xúc với các bộ phận mang điện. Vật liệu vỏ PA6+GF30% đã vượt qua bài kiểm tra dây nóng, không ghi nhận bất kỳ trường hợp tự cháy nào trong quá trình vận hành.
Thiết bị bảo vệ chống sét lan truyền DC loại 1+2 cung cấp khả năng bảo vệ kết hợp chống sét đánh trực tiếp (10/350 µs) và sét lan truyền (8/20 µs). MOV giới hạn điện áp và tự động trở về trạng thái trở kháng cao. Tuân thủ tiêu chuẩn IEC/EN 61643-41:2025, phù hợp cho các hệ thống viễn thông, tự động hóa công nghiệp, an ninh và trung tâm dữ liệu sử dụng nguồn DC 48V/75V.
Thiết bị bảo vệ chống sét lan truyền loại 1+2 tích hợp chức năng bảo vệ chống sét trực tiếp loại 1 và bảo vệ chống sét lan truyền loại 2 trong một thiết bị duy nhất, sử dụng dạng sóng 10/350 µs để kiểm tra Iimp và dạng sóng 8/20 µs để kiểm tra In và Imax, đảm bảo mức bảo vệ toàn diện từ sét trực tiếp đến các đợt sét lan truyền do chuyển mạch.
Đã được kiểm tra theo tiêu chuẩn IEC/EN 61643-41:2025, phù hợp cho các trạm gốc viễn thông 48V / 75V DC, tự động hóa công nghiệp, hệ thống an ninh và hạ tầng trung tâm dữ liệu. Các mạch DC không có điểm giao cắt qua 0, khiến cho hiện tượng tự dập tắt hồ quang trở nên khó khăn. Thiết bị sử dụng chế độ lỗi mạch hở (OCM) để đảm bảo hệ thống tiếp tục hoạt động sau khi xảy ra sự cố, từ đó tránh được nguy cơ cháy do ngắn mạch.
Biến trở oxit kim loại (MOV) giới hạn điện áp dư trong phạm vi chịu đựng của thiết bị, tự động trở về trạng thái trở kháng cao sau khi xả xung, từ đó đảm bảo khả năng bảo vệ liên tục cho các thiết bị phía sau. Thiết bị này không thể thay thế cho các bộ bảo vệ dòng xoay chiều, phải phù hợp với đặc tính điện áp của hệ thống dòng một chiều và hỗ trợ các hệ thống nối đất dòng một chiều TN, TT, IT.
Dòng sản phẩm FLP-DC cung cấp ba mức định mức Iimp, đáp ứng các ứng dụng từ các cơ sở viễn thông thông thường đến hạ tầng của nhà mạng viễn thông. Được kiểm định theo tiêu chuẩn IEC/EN 61643-41:2025, các thiết bị này sử dụng các bộ phận giới hạn điện áp MOV và chế độ hỏng hóc mạch hở, đảm bảo an toàn bảo vệ chống sét lan truyền cho các hệ thống 48V / 75V DC.
Uc (Điện áp hoạt động liên tục tối đa)
Uc biểu thị điện áp hoạt động liên tục tối đa, tương ứng với điện áp định mức của hệ thống. Các hệ thống 48V sử dụng Uc 65Vdc, các hệ thống 75V sử dụng Uc 85Vdc, nhằm duy trì cách điện khi chồng chập điện áp duy trì. Cả ba dòng sản phẩm đều có cùng thông số kỹ thuật về Uc, được lựa chọn dựa trên điện áp hệ thống.
Iimp (Dòng xả xung)
Đường sóng 10/350 µs dùng để kiểm tra giá trị Iimp, phản ánh khả năng chịu dòng điện sét trực tiếp. Giá trị Iimp của dòng FLP-DC là 4kA, của dòng FLP7-DC là 7kA, và của dòng FLP25-DC là 25kA. Hãy lựa chọn mức định mức Iimp dựa trên mức độ tiếp xúc với sét và mức độ bảo vệ.
Imax (Dòng xả tối đa)
Đồ thị sóng 8/20 µs xác nhận giá trị Imax, phản ánh khả năng chịu đựng một lần sốc điện. Giá trị Imax của dòng FLP-DC là 30kA–40kA, của dòng FLP7-DC là 70kA, và của dòng FLP25-DC là 100kA. Giá trị Imax cao hơn mang lại biên độ xả lớn hơn.
Mức bảo vệ điện áp (Up)
Up biểu thị mức điện áp dư của thiết bị, phản ánh khả năng chịu đựng điện áp của thiết bị. Các hệ thống 48V duy trì mức Up trong khoảng 0,3 kV–0,5 kV, thấp hơn mức chịu đựng cách điện của thiết bị. Cả ba dòng sản phẩm đều cung cấp các giá trị Up tương tự nhau, đã được kiểm chứng dựa trên khả năng chịu đựng điện áp của thiết bị.
| Tham số | FLP-DC Cơ bản | FLP7-DC Dòng điện cao | FLP25-DC Loại chịu tải nặng |
| Iimp (10/350 µs) | 4 kA | 7 kA | 25 kA |
| Imax (8/20 µs) | 30–40 kA | 70 kA | 100 kA |
| Lên | 0,3–0,5 kV | 0,3–0,5 kV | 0,3–0,5 kV |
| Uc | 65/85 V DC | 65/85 V DC | 65/85 V DC |
| Cấu trúc | Mô-đun có thể tháo lắp | Mô-đun có thể tháo lắp | Khối đơn |
| Đơn đăng ký | Viễn thông, Điều khiển công nghiệp | Trạm gốc ngoài trời, khu vực có mức độ tiếp xúc cao | Hạ tầng của nhà mạng viễn thông |
Thiết bị SPD DC loại 1+2 sử dụng các biến trở oxit kim loại (MOV) làm thành phần bảo vệ. Trong điều kiện hoạt động bình thường, MOV ở trạng thái trở kháng cao, nhưng sẽ dẫn dòng điện đột biến khi có sự cố đột biến xảy ra. Thiết bị này bảo vệ chống lại cả dòng điện sét trực tiếp và các đợt đột biến cảm ứng, đồng thời kiểm soát điện áp dư trong phạm vi an toàn. Do mạch DC không có điểm giao cắt qua zero, nên việc tự dập tắt hồ quang gặp nhiều khó khăn. Thiết bị sử dụng chế độ hỏng hóc mạch hở để đảm bảo an toàn cho hệ thống.
Nguyên lý hoạt động của bộ phận giới hạn điện áp MOV
Trong quá trình hoạt động bình thường, MOV có điện trở rất cao, hoạt động như một chất cách điện và không ảnh hưởng đến hoạt động của hệ thống. Khi điện áp đột biến vượt quá điện áp kích hoạt của MOV, điện trở của MOV giảm nhanh chóng, dẫn dòng điện đột biến xuống cực nối đất. Sau khi xả điện áp đột biến, MOV tự động trở về trạng thái trở kháng cao và hệ thống DC tiếp tục hoạt động bình thường.
Cơ chế bảo vệ chống sét
Dòng điện sét trực tiếp có năng lượng cao nhưng tần số thấp; MOV sẽ dẫn dòng điện này xuống đất qua đường dẫn dòng điện cao. Các đợt tăng áp cảm ứng có năng lượng thấp hơn nhưng tần số cao; MOV sẽ nhanh chóng giới hạn điện áp ở mức an toàn. Thiết bị được kiểm tra với cả hai dạng sóng này, đảm bảo khả năng bảo vệ thiết bị đáng tin cậy trong các tình huống tăng áp khác nhau.
Thiết kế hệ thống bảo vệ chống hồ quang DC
Dòng điện trong mạch một chiều (DC) luôn chạy liên tục theo một hướng; các tia lửa điện hình thành khó tự tắt, có thể gây ra hỏa hoạn. Thiết bị này lắp đặt các tấm chắn chống tia lửa tại các cực đầu vào DC, tăng khoảng cách giữa các bộ phận mang điện, từ đó ngăn chặn sự hình thành tia lửa do ngắn mạch. Thiết kế này đáp ứng các yêu cầu an toàn của hệ thống DC, bảo vệ nhân viên và thiết bị.
Chế độ hỏng hóc mạch hở
Thiết bị này hoạt động theo chế độ hỏng hóc mạch hở, tự động ngắt kết nối khi MOV bị lão hóa hoặc hỏng hóc, đồng thời hệ thống vẫn tiếp tục hoạt động. Các hệ thống DC không cho phép xảy ra sự cố ngắn mạch, vì ngắn mạch liên tục sẽ gây ra hiện tượng hồ quang kéo dài và hỏa hoạn. Thiết bị báo động từ xa sẽ phát tín hiệu cảnh báo khi xảy ra sự cố, nhắc nhở nhân viên bảo trì thay thế mô-đun.
Sự khác biệt so với AC SPD
Hệ thống AC có điểm giao cắt điện áp bằng không, nên hồ quang sẽ tự tắt. Hệ thống DC không có điểm giao cắt điện áp bằng không, nên một khi hồ quang hình thành sẽ tồn tại, đòi hỏi phải có thiết kế chuyên dụng để ngăn chặn hồ quang. Thiết bị bảo vệ quá áp (SPD) cho hệ thống AC cho phép chế độ hỏng hóc ngắn mạch, trong khi SPD cho hệ thống DC phải sử dụng chế độ hỏng hóc mạch hở; hai loại này không thể hoán đổi cho nhau.
Thử nghiệm Loại 1 sử dụng dạng sóng 10/350 µs để mô phỏng dòng điện sét trực tiếp, nhằm xác minh khả năng chịu đựng các đợt tăng áp năng lượng cao của thiết bị. Thử nghiệm Loại 2 sử dụng dạng sóng 8/20 µs để mô phỏng các đợt tăng áp cảm ứng, nhằm xác minh khả năng phản ứng nhanh và khả năng chịu đựng các đợt phóng điện lặp lại của thiết bị. Hai dạng sóng này tương ứng với các thông số Iimp, In, Imax, giúp đánh giá toàn diện hiệu suất bảo vệ của SPD.
Đặc tính dạng sóng Loại 1 10/350 µs
Dạng sóng 10/350 µs có thời gian tăng 10 µs và thời gian nửa đỉnh 350 µs, với thời gian duy trì năng lượng dài. Dạng sóng này mô phỏng dòng điện sét trực tiếp, là một xung đơn mang năng lượng vượt xa các đợt tăng áp cảm ứng. Thiết bị kiểm chứng khả năng chịu dòng điện dưới dạng sóng này thông qua thử nghiệm Iimp, đảm bảo khả năng xả dòng điện lớn hiệu quả khi có sét đánh trực tiếp.
Đặc tính dạng sóng loại 2 8/20 µs
Đường sóng 8/20 µs có thời gian tăng đầu là 8 µs và thời gian nửa đỉnh là 20 µs, với thời gian tăng nhanh nhưng thời gian tồn tại ngắn. Đường sóng này mô phỏng các đợt tăng áp do sét cảm ứng và do chuyển mạch, xảy ra ở tần số cao hơn so với sét trực tiếp. Thiết bị kiểm chứng khả năng phản ứng nhanh dưới tác động của đường sóng này thông qua các thử nghiệm In và Imax, đảm bảo khả năng bảo vệ đáng tin cậy trong các môi trường thường xuyên xảy ra hiện tượng tăng áp.
So sánh năng lượng theo dạng sóng
Năng lượng của một xung đơn có dạng sóng 10/350 µs cao hơn khoảng 100 lần so với dạng sóng 8/20 µs. Năng lượng dòng điện sét trực tiếp tập trung cao độ, do đó yêu cầu thiết bị bảo vệ chống sét (SPD) có khả năng chịu dòng điện lớn và độ ổn định nhiệt cao. Năng lượng sét cảm ứng phân tán, do đó yêu cầu SPD có khả năng phản ứng nhanh và chịu được nhiều lần xả điện. Thiết bị bảo vệ chống sét loại 1+2 đáp ứng cả hai bài kiểm tra dạng sóng, giúp bảo vệ trước các mối đe dọa sét ở các mức năng lượng khác nhau.
Thiết bị SPD DC loại 1+2 áp dụng các đường dẫn bảo vệ chế độ chung, lắp đặt các bộ phận bảo vệ giữa cực dương với đất và cực âm với đất. Hệ thống DC không có điểm giao nhau qua zero, tia lửa điện khó tự tắt, do đó thiết kế nối đất phải đảm bảo xả năng lượng đột biến nhanh chóng. Thiết bị sử dụng phương pháp nối đồng tiềm và nối đất đường dẫn ngắn, giúp giảm trở kháng nối đất, từ đó nâng cao hiệu quả bảo vệ.
Các đường dẫn bảo vệ chế độ chung
Các đường dẫn chế độ chung là (DC+)-PE và (DC-)-PE, lần lượt có tác dụng triệt tiêu các xung dương so với đất và các xung âm so với đất. Cực dương và cực âm bảo vệ độc lập với nhau, bao quát tất cả các trường hợp sự cố giữa đường dây và đất, đảm bảo bảo vệ toàn diện cho hệ thống DC. Bảo vệ chế độ chung áp dụng cho các hệ thống nối đất DC TN, TT, IT, và là phương pháp bảo vệ chính cho các hệ thống DC hạ áp.
Các đường dẫn bảo vệ chế độ vi sai
Các đường dẫn chế độ vi sai là các đường dẫn giữa các pha, chẳng hạn như (DC+)-(DC-), giúp triệt tiêu các đợt tăng áp giữa các cực. Sản phẩm này tập trung vào bảo vệ chế độ chung, không cung cấp chức năng bảo vệ chế độ vi sai. Nếu cần bảo vệ chế độ vi sai, cần lắp đặt thêm thiết bị SPD chế độ vi sai ở đầu vào của thiết bị để đạt được bảo vệ toàn chế độ. Bảo vệ chế độ vi sai thường được áp dụng trong các trường hợp đặc biệt, chẳng hạn như hệ thống truyền dẫn cáp đường dài.
Yêu cầu về tiếp đất
Dây dẫn nối đất SPD phải được kết nối với hệ thống nối đồng tiềm chính, đảm bảo điện trở nối đất đáp ứng các yêu cầu tiêu chuẩn. Đường dẫn nối đất phải ngắn và trực tiếp, tránh hiện tượng cảm ứng vòng lặp làm giảm hiệu quả xả sét. Diện tích mặt cắt ngang của dây dẫn nối đất phải đáp ứng khả năng chịu dòng điện, đảm bảo dây dẫn không bị nóng lên hoặc hư hỏng khi có các đợt tăng dòng điện lớn.
Kết nối tiềm năng bằng nhau
Kết nối đồng điện thế nối đầu nối nối đất của thiết bị chống sét (SPD), vỏ thiết bị và các kết cấu kim loại với cùng một điện thế tham chiếu. Kết nối này giúp giảm chênh lệch điện thế, ngăn chặn hiện tượng tăng điện thế đất gây hư hỏng thiết bị. Khi thực hiện kết nối đồng điện thế cho hệ thống DC, cần phải xem xét cực tính của dòng DC, đảm bảo các đường dẫn nối đất của cực dương và cực âm là độc lập và đáng tin cậy.
Thiết bị bảo vệ chống sét DC loại 1+2 được lắp đặt tại ranh giới giữa LPZ 0A/0B và LPZ 1, tích hợp các chức năng tiêu tán dòng điện sét trực tiếp và giới hạn điện áp. Thiết bị này giúp đơn giản hóa các giải pháp bảo vệ chống sét nhiều tầng, hỗ trợ bảo vệ phối hợp với các thiết bị LPZ 2 ở phía hạ lưu. Do hệ thống DC không có điểm giao nhau bằng không, thiết bị sử dụng chế độ hỏng hóc mạch hở và thiết kế chống hồ quang, đảm bảo hệ thống tiếp tục hoạt động.
Thiết bị SPD DC loại 1+2 tích hợp chức năng chống sét trực tiếp và chống sốc điện cảm ứng trong một mô-đun duy nhất, mang lại các chức năng bảo vệ phối hợp. Thiết bị này hỗ trợ các dạng sóng 10/350 µs và 8/20 µs, đáp ứng đầy đủ các yêu cầu về bảo vệ chống sốc điện cho hệ thống DC. Thiết kế mô-đun đơn giúp tiết kiệm không gian lắp đặt và đơn giản hóa việc cấu hình hệ thống.
Thiết bị này hoạt động theo chế độ ngắt mạch mở, tự động ngắt kết nối khi MOV bị lão hóa hoặc hỏng hóc, trong khi hệ thống DC vẫn tiếp tục hoạt động. Hệ thống DC không cho phép xảy ra sự cố ngắn mạch, vì ngắn mạch liên tục có thể gây ra tia lửa điện và nguy cơ cháy nổ. Thiết bị báo động từ xa sẽ kích hoạt cảnh báo khi xảy ra sự cố, nhắc nhở nhân viên bảo trì thay thế mô-đun.
Các thành phần dẫn điện chính của thiết bị được gia cố về mặt cơ học, đảm bảo đường dẫn dòng điện ổn định khi chịu dòng điện xung năng lượng cao. Các đầu nối có độ dày khoảng 0,8 mm và chiều rộng 8 mm, với điện trở tiếp xúc thấp, giúp giảm ứng suất nhiệt. Thiết kế gia cố đảm bảo tính toàn vẹn cấu trúc, kéo dài tuổi thọ của thiết bị.
Thiết bị này được đưa qua các bài kiểm tra tiêu chuẩn để xác minh hiệu suất về mặt điện, nhiệt và môi trường. Nội dung kiểm tra bao gồm xung sét 10/350 µs, dòng điện đột biến 8/20 µs, độ ổn định nhiệt, thử nghiệm phun muối và chu kỳ xung dòng điện. Việc xác minh toàn diện đảm bảo thiết bị hoạt động đáng tin cậy trong thời gian dài trong các hệ thống điện một chiều.
Thiết bị bảo vệ chống sét và quá áp DC loại 1+2 được ứng dụng trong các hệ thống DC điện áp thấp (48V / 75V), lắp đặt tại ranh giới giữa LPZ 0A/0B và LPZ 1. Thiết bị này phù hợp cho các lĩnh vực viễn thông, trung tâm dữ liệu, tự động hóa công nghiệp, lưu trữ năng lượng, an ninh và sạc xe điện, giúp bảo vệ hệ thống phân phối DC khỏi tác động của sét và quá áp.
Thiết bị bảo vệ chống sét DC loại 1+2 được đưa vào các thử nghiệm tiêu chuẩn để kiểm tra hiệu suất điện, độ ổn định nhiệt và khả năng thích ứng với môi trường. Thiết bị này tuân thủ các yêu cầu của tiêu chuẩn IEC 61643-41:2025 và IEC 61643-11, bao gồm các tình huống như xung sét, quá tải điện, quá áp tạm thời, ăn mòn do phun muối và chu kỳ nhiệt.
LSP tổ chức quy trình sản xuất theo hệ thống quản lý chất lượng ISO 9001. Quy trình sản xuất Thiết bị bảo vệ chống sét DC loại 1+2 bao gồm kiểm tra nguyên liệu thô, lắp ráp linh kiện, thử nghiệm điện, kiểm tra môi trường và kiểm tra sản phẩm hoàn thiện. Quy trình sản xuất được thực hiện theo các biện pháp kiểm soát tiêu chuẩn, đảm bảo sản phẩm tuân thủ các yêu cầu của tiêu chuẩn IEC 61643-41:2025. Công ty đã phục vụ hơn 1.200 khách hàng trên toàn cầu, cung cấp sản phẩm cho các lĩnh vực viễn thông, lưu trữ năng lượng, DC công nghiệp và các lĩnh vực khác.
LSP cung cấp các giải pháp OEM/ODM trọn gói cho Thiết bị bảo vệ chống sét DC loại 1+2, bao gồm các khâu nghiên cứu và phát triển, sản xuất, chế tạo và bảo hành. Tuân thủ hệ thống quản lý chất lượng ISO 9001, chúng tôi đã phục vụ hơn 1.200 doanh nghiệp trên toàn cầu.
Quy trình sản xuất tuân thủ tiêu chuẩn ISO 9001 với hệ thống kiểm soát chất lượng toàn diện, đảm bảo tính nhất quán trong từng lô hàng. Sản phẩm được chứng nhận bởi TUV, CB và CE, kèm theo đầy đủ hồ sơ để nộp cho các dự án.
Bảo hành 5 năm, bao gồm chính sách đổi trả trong vòng 7 ngày. Hệ thống theo dõi chất lượng toàn bộ vòng đời sản phẩm đảm bảo khả năng truy xuất nguồn gốc trong quá trình sản xuất, từ đó đảm bảo hoạt động ổn định và đáng tin cậy trong thời gian dài.
Đội ngũ có 20 năm kinh nghiệm cung cấp tư vấn lựa chọn, tối ưu hóa thiết kế và các giải pháp kỹ thuật. Thiết kế mô-đun cho phép tùy chỉnh theo yêu cầu về vỏ bảo vệ, mức độ bảo vệ và giao diện giám sát, hỗ trợ dải điện áp từ 48V đến 75V.
Hỗ trợ cấu hình linh hoạt từ 1 cực đến nhiều cực, cho phép tùy chỉnh điện áp hệ thống, dòng điện bảo vệ, giao diện giám sát và vỏ bảo vệ. Thiết kế mô-đun giúp thuận tiện cho việc bảo trì và thay thế linh kiện, từ đó giảm chi phí vận hành và bảo trì.
Cấu hình tiêu chuẩn: 15 ngày; cấu hình tùy chỉnh: 30 ngày. Lịch trình sản xuất linh hoạt và sự hỗ trợ từ chuỗi cung ứng toàn cầu đảm bảo dự án được hoàn thành đúng tiến độ.
Thiết bị bảo vệ chống sét lan truyền DC loại 1+2 tối ưu hóa hiệu suất sản phẩm và thiết kế cấu trúc dựa trên dữ liệu kỹ thuật thực tế, từ đó nâng cao độ tin cậy của hệ thống thông qua các phương pháp đã được kiểm chứng. Thiết bị này kết hợp các đặc tính của hệ thống DC điện áp thấp, đồng thời thực hiện các cải tiến về thiết kế an toàn, chất lượng linh kiện và tối ưu hóa quy trình.
Thiết bị SPD DC loại 1+2 được lắp đặt trong tủ phân phối chính của hệ thống DC hạ áp, cố định bằng thanh DIN (35mm). Thiết bị sử dụng kết nối song song giữa các đường dây DC và dây nối đất bảo vệ (PE). Cần ngắt nguồn trước khi lắp đặt, sử dụng dụng cụ cách điện và kiểm tra chính xác cực tính của đường dây. Sau khi lắp đặt, kiểm tra độ chặt của các kết nối, thực hiện kiểm tra điện trở cách điện và kiểm tra tính liên tục, đồng thời xác nhận thiết bị hoạt động bình thường trước khi cấp điện. Để biết chi tiết về thông số kỹ thuật kết nối, lựa chọn cầu chì, yêu cầu nối đất và cấu hình giám sát từ xa, vui lòng tham khảo hướng dẫn lắp đặt sản phẩm.
Kết nối song song: Lắp đặt Thiết bị bảo vệ chống sét DC loại 1+2 theo kiểu song song tại điểm phân phối DC chính.
Bảo vệ dự phòng: Sử dụng cầu dao hoặc cầu chì DC chuyên dụng được lắp đặt trước bộ SPD DC loại 1+2 để tăng cường độ an toàn.
Gắn trên thanh DIN: Thiết kế nhỏ gọn giúp dễ dàng lắp đặt các thiết bị chống sét lan truyền DC loại 1+2 lên thanh DIN tiêu chuẩn.
Khả năng chịu đựng dạng sóng: Được thiết kế để chịu được các xung dòng điện sét (10/350 μs) và các đợt tăng áp do chuyển mạch (8/20 μs).
Giám sát thời gian thực: Các thiết bị đầu cuối từ xa trên Thiết bị bảo vệ chống sét lan truyền DC loại 1+2 cho phép giám sát trạng thái liên tục.
Cảnh báo sự cố: Cung cấp các tín hiệu cảnh báo sớm trong trường hợp SPD bị hỏng hoặc hết tuổi thọ.
Độ tin cậy của hệ thống: Hỗ trợ phản ứng bảo trì nhanh chóng, đảm bảo bảo vệ liên tục cho các hệ thống điện một chiều (DC) điện áp thấp.
Thiết bị SPD dòng điện một chiều (DC) loại 1+2 được ứng dụng trong các dự án quy mô toàn cầu thuộc các lĩnh vực viễn thông, trung tâm dữ liệu, công nghiệp, lưu trữ năng lượng, an ninh và sạc xe điện. Những phản hồi sau đây được thu thập từ các kỹ sư hiện trường và quản lý dự án, bao gồm dữ liệu vận hành cụ thể và hồ sơ bảo trì.
Thiết bị bảo vệ chống sét lan truyền (SPD) loại 1+2 kết hợp các chức năng của SPD loại 1 và loại 2, mang lại khả năng bảo vệ nhanh chóng và đáng tin cậy trước cả các đợt sét lan truyền năng lượng cao lẫn các đỉnh điện áp dư trong các hệ thống điện một chiều (DC) hạ áp.
Các thiết bị bảo vệ quá áp DC loại 1+2 (SPD) phản ứng trong vòng vài nano giây đối với các đỉnh quá áp tạm thời, giới hạn các đỉnh điện áp ở mức an toàn và bảo vệ các thiết bị DC nhạy cảm như PLC, pin và thiết bị truyền thông.
Các SPD này được ứng dụng rộng rãi trong:
Đúng. Nhiều bộ bảo vệ quá áp DC loại 1+2 tích hợp cấu trúc dập tắt hồ quang và cơ chế ngắt kết nối nhanh để ngắt hồ quang DC ngay lập tức trong trường hợp thiết bị hỏng hóc, giảm nguy cơ cháy nổ và nâng cao an toàn hệ thống.
Các thông số kỹ thuật chính bao gồm:
Chọn các thiết bị bảo vệ quá áp (SPD) loại 1+2 DC từ các nhà sản xuất uy tín, đã được kiểm định theo tiêu chuẩn IEC cho hệ thống DC. Việc lắp đặt đúng cách, tuân thủ điện áp/dòng điện định mức và kiểm tra định kỳ giúp duy trì hiệu suất bảo vệ quá áp tối ưu. Các biện pháp này đảm bảo bảo vệ đáng tin cậy chống lại sét và các dao động chuyển mạch trong suốt tuổi thọ của SPD.
