Các loại và phân loại thiết bị chống sét: Hướng dẫn toàn diện dành cho kỹ sư

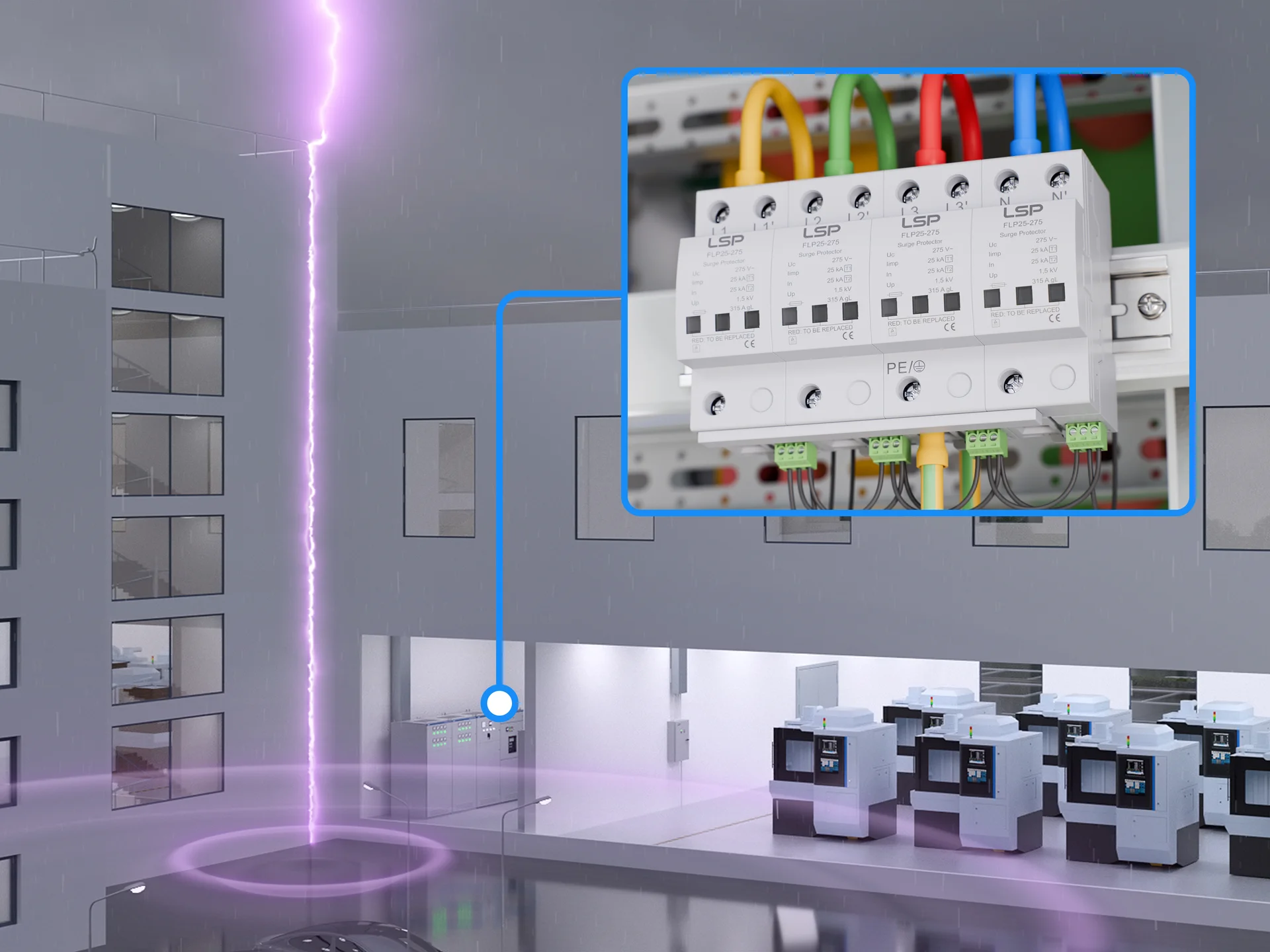

Làm sáng tỏ sự nhầm lẫn: Thiết bị chống sét đột biến (Surge Arrester) so với Thiết bị chống sét (Lightning Arrester) so với Thiết bị bảo vệ chống sét (SPD)

Một tỷ lệ đáng kinh ngạc các sự cố thiết bị tại các cơ sở công nghiệp và mạng lưới thương mại xuất phát từ sự hiểu lầm cơ bản về các thiết bị bảo vệ. Nhiều cán bộ mua sắm và thậm chí cả các kỹ sư điện mới vào nghề thường sử dụng các thuật ngữ “thiết bị chống sét” và “thiết bị chống quá áp” một cách lẫn lộn. Sự nhầm lẫn này dẫn đến việc lắp đặt sai vị trí, khiến các mạch điện nhạy cảm dễ bị hư hỏng nghiêm trọng.

Để thiết lập một nền tảng kỹ thuật vững chắc, chúng ta cần làm rõ sự nhầm lẫn này. Hãy hình dung hệ thống bảo vệ nguồn điện như một pháo đài. A Thiết bị chống sét là tấm chắn cứng được lắp đặt cao trên mái nhà. Tấm chắn này được thiết kế để chặn các tia sét đánh trực tiếp có năng lượng lên đến hàng megawatt, đồng thời dẫn truyền an toàn nguồn năng lượng vật lý mạnh mẽ đó trực tiếp xuống hệ thống tiếp đất trước khi nó có thể gây hư hại về mặt kết cấu cho tòa nhà. Tuy nhiên, sét không nhất thiết phải đánh trúng trực tiếp mới gây ra thiệt hại; hiện tượng cảm ứng điện từ do một tia sét đánh gần đó có thể gây ra các hiện tượng quá áp thoáng qua với cường độ lớn trong hệ thống dây điện bên trong.

Đây là nơi mà Thiết bị chống sét (hay Thiết bị bảo vệ chống sét, SPD) phát huy tác dụng. Hoạt động như một bộ giảm chấn thích ứng trong vòng vài microgiây được lắp đặt bên trong các tủ phân phối điện, thiết bị này được thiết kế chuyên biệt để giảm thiểu các đợt tăng áp dư và hiện tượng quá độ khi chuyển mạch phát sinh từ bên trong lưới điện hoặc do hiện tượng cảm ứng sét gián tiếp. Theo các định nghĩa tiêu chuẩn của Viện Kỹ sư Điện và Điện tử (IEEE), sự khác biệt chủ yếu nằm ở vị trí lắp đặt, loại hình sóng nguy hiểm cụ thể mà chúng giảm thiểu, và công suất năng lượng mà chúng phải xử lý.

Phân loại IEEE/ANSI: Thiết bị chống sét cho lưới điện cao áp

Đối với các công trình hạ tầng quy mô lớn, các hệ thống lưới điện cao áp ở Bắc Mỹ và trên thế giới chủ yếu dựa vào khung phân loại IEEE/ANSI. Các thiết bị này có nhiệm vụ bảo vệ các tài sản khổng lồ của ngành điện lực. Mặc dù chúng nằm ngoài phạm vi mua sắm thông thường dành cho các bảng điện trong tòa nhà thương mại, việc hiểu rõ hệ thống phân cấp của chúng là điều quan trọng để nắm bắt cách thức năng lượng được hạ áp trước khi đến được cơ sở.

Ở đỉnh cao của hệ thống phân cấp này là Thiết bị chống sét loại trạm. Đây là những cơ chế bảo vệ tối ưu cho các mạng lưới điện quốc gia, được thiết kế để bảo vệ các máy biến áp khổng lồ trị giá hàng triệu đô la tại các trạm biến áp cao áp. Hoạt động trong dải điện áp cực cao (thường từ 3 kV đến 800 kV và cao hơn nữa), chúng sở hữu khả năng chịu tải năng lượng cao nhất, được đo bằng kilojoule trên kilovolt (kJ/kV). Trong lĩnh vực này, mức độ chấp nhận rủi ro hỏng hóc là bằng không tuyệt đối.

Khi bước xuống khỏi tầng ga, chúng ta sẽ gặp Thiết bị chống sét cấp trung gian. Các thiết bị này đóng vai trò là hàng rào bảo vệ cho các trạm biến áp cỡ trung bình và các điểm chuyển tiếp cáp ngầm quan trọng. Chúng mang lại sự cân bằng tối ưu giữa khả năng hấp thụ năng lượng mạnh mẽ và hiệu quả chi phí cho các công ty điện lực, thường hoạt động trong dải điện áp từ 3 kV đến 120 kV.

Cuối cùng, các thiết bị cao áp phổ biến nhất là Thiết bị chống sét loại phân phối. Bạn có thể thấy những thiết bị này được lắp đặt trên các cột điện đường phố tiêu chuẩn và máy biến áp phân phối ở hầu hết mọi khu dân cư. Chúng được phân loại thêm thành các hạng mục chịu tải nặng, chịu tải bình thường và chịu tải nhẹ dựa trên mức độ hoạt động của sét tại từng khu vực.

Thu hẹp khoảng cách: Bảng chuyển đổi từ IEEE sang IEC

Một điểm mù quan trọng trong các tài liệu về kỹ thuật điện là sự thiếu liên kết giữa lưới điện công cộng và mạng lưới của cơ sở. Ngay khi dòng điện vượt qua ngưỡng của máy biến áp tại cơ sở, các tiêu chuẩn IEEE về điện áp cao sẽ chuyển giao trách nhiệm cho khung tiêu chuẩn IEC 61643 về điện áp thấp. Việc hiểu rõ mối liên hệ giữa hai hệ thống khác biệt này là điều thiết yếu đối với các nhà tích hợp hệ thống nhằm đảm bảo khả năng bảo vệ toàn diện từ đầu đến cuối.

Ma trận sau đây giúp lấp đầy khoảng trống về mặt kiến trúc này, minh họa cách hệ thống phòng thủ cuối cùng của lưới điện chuyển giao trách nhiệm cho hệ thống phòng thủ chính của cơ sở thương mại.

Phân loại theo tiêu chuẩn IEC 61643: Thiết bị bảo vệ chống sét cho hệ thống điện áp thấp

Đây là lĩnh vực cạnh tranh gay gắt đối với các nhà phân phối, nhà sản xuất tủ điện và quản lý cơ sở. Tiêu chuẩn IEC dựa trên khái niệm “Khu vực bảo vệ chống sét” (LPZ), thừa nhận rằng việc chỉ có một điểm bảo vệ là không đủ. Thay vào đó, tiêu chuẩn này yêu cầu phải áp dụng một kiến trúc bảo vệ nhiều lớp, theo nguyên tắc “bảo vệ sâu”.

Các cấp độ bảo vệ SPD: Loại 1, Loại 2 và Loại 3

Để triển khai chiến lược LPZ vòng kín, các kỹ sư phải lắp đặt một mạng lưới các thiết bị SPD được kết nối nối tiếp. Một điểm mù thường gặp trong quá trình mua sắm thiết bị cho cơ sở là chỉ tập trung vào giá trị dòng điện danh định mà bỏ qua thời gian duy trì của sóng và sự cần thiết của việc bảo vệ các điểm cuối.

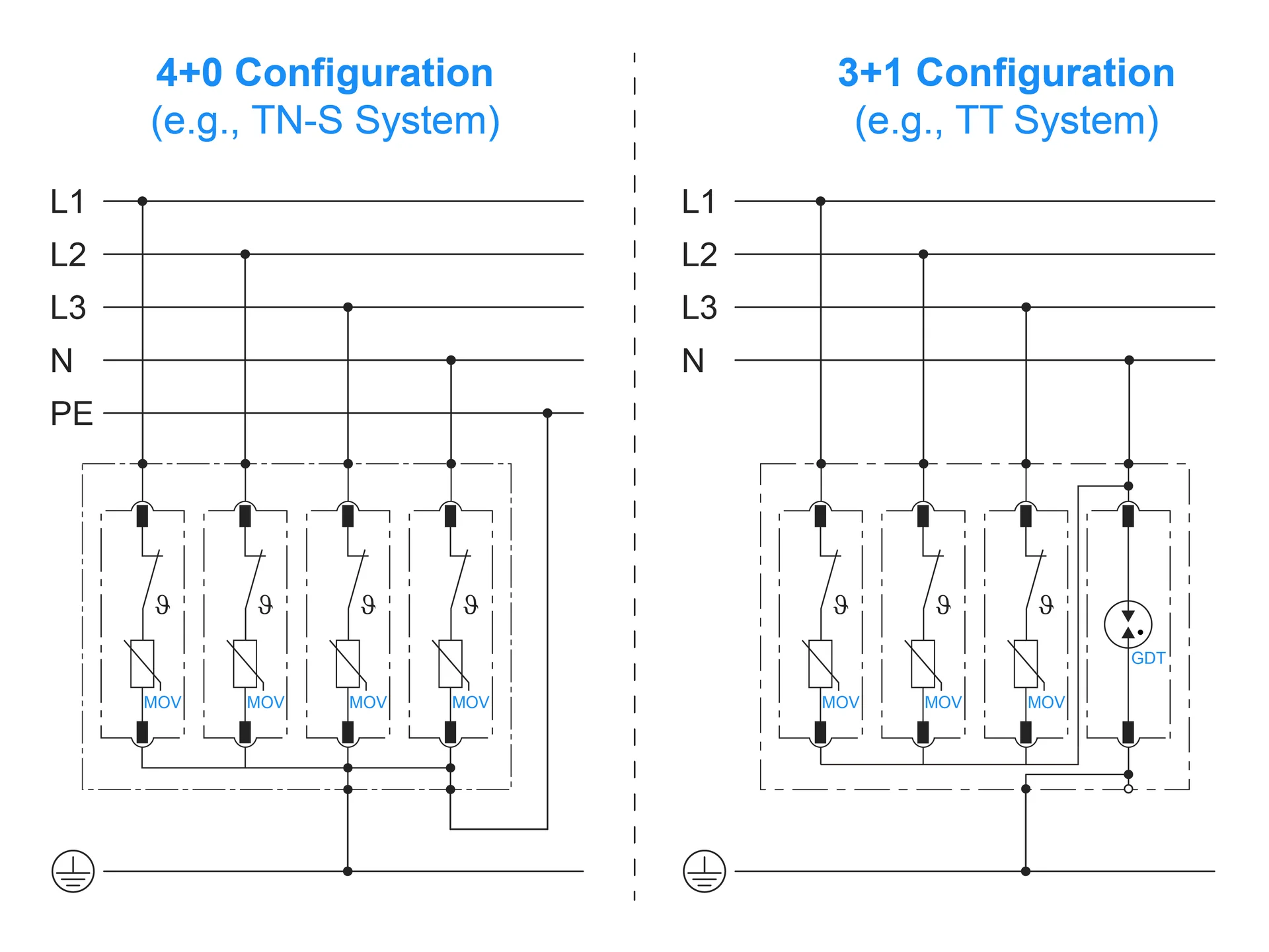

Các cấu hình hệ thống nối đất: Khi nào nên sử dụng 3+1 so với 4+0

Khi lựa chọn các thiết bị bảo vệ quá áp (SPD) cho hệ thống ba pha, các kỹ sư cần phải nắm rõ sự khác biệt giữa các cấu hình nối đất của hệ thống (chẳng hạn như mạng TN-S so với mạng TT), dẫn đến cuộc tranh luận về các chế độ đấu dây 3+1 so với 4+0.

A Cấu hình 4+0 sử dụng bốn biến trở oxit kim loại (MOV) giống hệt nhau, nối trực tiếp cả ba pha và dây trung tính với dây đất bảo vệ. Tuy nhiên, Cấu hình 3+1—được áp dụng rộng rãi tại các thị trường châu Âu và trong các hệ thống mạng TT—sử dụng ba thiết bị MOV cho các đường dây pha nối với dây trung tính, và một ống xả khí (GDT) chịu tải nặng nối dây trung tính với dây đất (N-PE).

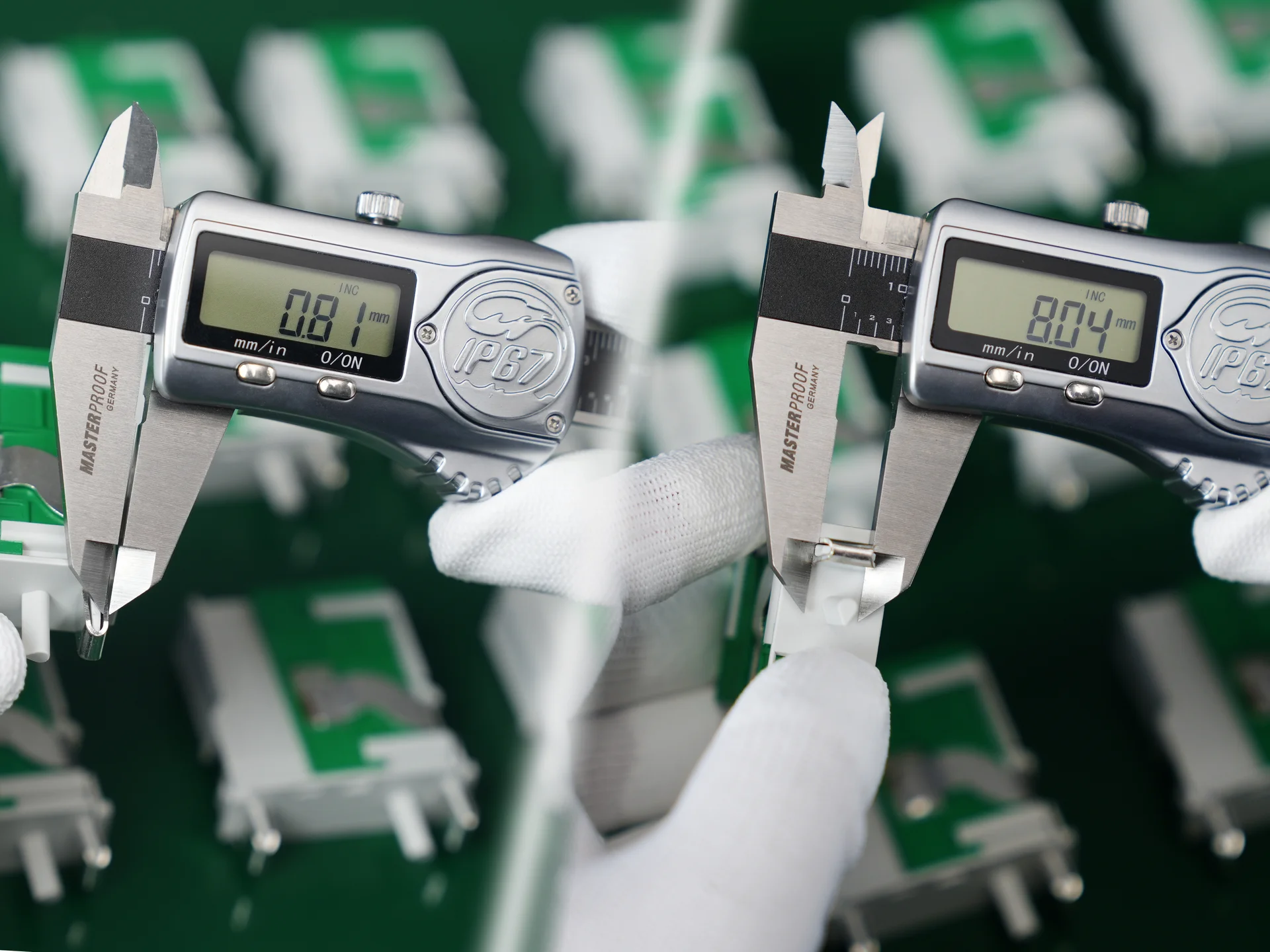

Sự khác biệt về kiến trúc này mang lại một yếu tố khác biệt quan trọng trong quá trình sản xuất. Trong các khuôn 3+1 thông thường được sản xuất hàng loạt, thanh nối kim loại bên trong kết nối cực trung tính với GDT thường rất mỏng, và thường trở thành điểm yếu nhất khi xảy ra hiện tượng tăng áp mạnh. Các nhà sản xuất cấp công nghiệp giải quyết điểm yếu cấu trúc này bằng cách tích hợp các tấm thanh nối kim loại siêu dày được giấu bên trong đế. Bằng cách sử dụng Chân cắm có độ dày 0,8 mm và chiều rộng 8 mm—với khối lượng vượt trội hơn 45% so với các khuôn mẫu tiêu chuẩn thông thường—các SPD hàng đầu đảm bảo kết nối điện không thể bị đứt gãy. Kiến trúc bên trong siêu bền này ngăn chặn hiện tượng nóng chảy nghiêm trọng tại điểm nối N-PE, đổi lấy một sự gia tăng nhỏ về vật liệu sản xuất để đổi lấy một mức độ dự phòng vượt trội về khả năng chịu đựng.

Công nghệ cốt lõi nội bộ: Sự thống trị của MOV và GDT

Độ tin cậy của một bộ điều khiển SPD phụ thuộc hoàn toàn vào chất lượng của các vật liệu bán dẫn bên trong vỏ bọc của nó. Khi chuyển từ các phân loại lý thuyết sang lĩnh vực khoa học vật liệu, ngành công nghiệp đã phổ biến việc áp dụng các linh kiện phi tuyến tiên tiến để xử lý các sự kiện quá độ diễn ra trong phạm vi microgiây.

Độ ổn định của Varistor oxit kim loại (MOV) trong điều kiện áp lực cực đoan

Varistor oxit kim loại (MOV) chính là trái tim của các thiết bị bảo vệ quá áp (SPD) điện áp thấp hiện đại như 90%. Hãy tưởng tượng MOV như một đập nước thông minh, nhạy cảm với điện áp. Trong điều kiện điện áp hoạt động bình thường, nó vẫn hoàn toàn kín, có điện trở cách điện ở mức mega-ohm. Nhưng ngay khi điện áp thoáng qua vượt quá ngưỡng kích hoạt, điện trở của nó sẽ giảm mạnh xuống gần bằng không trong vài nano giây. Nó sẽ chuyển dòng điện đột biến phá hủy xuống đất và ngay lập tức trở về trạng thái trở kháng cao khi điện áp trở lại bình thường.

Tuy nhiên, cơn ác mộng thầm kín đối với các nhà quản lý cơ sở là hiện tượng suy giảm hiệu suất sớm của các thiết bị MOV. Thị trường hiện tràn ngập các thiết bị SPD cấp thấp sử dụng chip MOV trần giá rẻ được phủ bằng nhựa epoxy AB thông thường. Các linh kiện này dễ dàng hấp thụ độ ẩm theo thời gian và suy giảm hiệu suất nhanh chóng chỉ sau hai hoặc ba lần bị sét đánh.

Ống phóng điện (GDT) dành cho thiết bị nhạy cảm

Trong khi các thiết bị MOV đảm nhận nhiệm vụ chính, các ống phóng điện khí (GDT) lại đảm nhận những chức năng chuyên biệt. Một ống GDT hoạt động giống như một bugi cao áp; nó chứa các khí trơ có khả năng ion hóa và tạo ra một hồ quang dẫn điện khi xảy ra hiện tượng quá áp. Ưu điểm lớn nhất của nó là dòng rò bằng không tuyệt đối và điện dung ký sinh cực thấp trong điều kiện bình thường.

Điều này khiến GDT trở thành thiết bị không thể thiếu trong việc cách ly các thiết bị viễn thông có độ nhạy cao, trạm phát sóng 5G và mạng tự động hóa công nghiệp – những hệ thống mà ngay cả dòng rò rỉ nhỏ nhất (chỉ vài micro-ampere) cũng có thể làm méo mó tín hiệu dữ liệu. Các nhà sản xuất SPD tiên tiến nhất hiện nay đều sử dụng các loại GDT hàng đầu trong ngành, được các tập đoàn tự động hóa toàn cầu công nhận. Hơn nữa, các nhà sản xuất có năng lực R&D độc lập có thể thiết kế các khoang bên trong tùy chỉnh để tích hợp hoàn hảo các MOV nối tiếp với GDT, kết hợp hiệu quả thời gian phản hồi cực nhanh của MOV với khả năng cách ly rò rỉ bằng không của GDT.

Vật liệu vỏ cho môi trường bảng điều khiển: Vượt ra ngoài các loại nhựa cơ bản

Mặc dù trước đó chúng ta đã xác định rằng trong lĩnh vực thiết bị chống sét ngoài trời cao áp, người ta vẫn còn tranh luận giữa việc sử dụng gốm sứ và cao su silicone, nhưng về mặt khoa học vật liệu bên trong tủ phân phối điện áp thấp trong nhà lại hoàn toàn khác biệt. Bên trong một tủ thiết bị chật chội, vỏ bảo vệ thiết bị chống sét (SPD) chính là hàng phòng thủ cuối cùng chống lại các vụ cháy do điện.

Một sai lầm nghiêm trọng trong thiết kế tủ điện là sử dụng các thiết bị bảo vệ quá áp (SPD) được làm từ nhựa ABS tiêu chuẩn hoặc các loại nhựa rẻ tiền, không rõ nguồn gốc. Khi SPD hấp thụ năng lượng cực lớn, nhiệt độ bên trong sẽ tăng vọt. Nhựa rẻ tiền sẽ bị chảy, biến dạng hoặc thậm chí bốc cháy, khiến ngọn lửa lan sang các bộ ngắt mạch lân cận.

Các tiêu chuẩn công nghiệp nghiêm ngặt yêu cầu các vỏ bảo vệ SPD điện áp thấp phải sử dụng PA6+GF30% (nylon chống cháy gia cố sợi thủy tinh). Loại polymer kỹ thuật tiên tiến này phải vượt qua các bài kiểm tra dây nóng nghiêm ngặt, đảm bảo duy trì tính toàn vẹn cấu trúc và không bắt lửa ngay cả khi phải chịu biến dạng nhiệt cực độ trong trường hợp ngắt kết nối do nhiệt. Hơn nữa, để chống lại các tác động ăn mòn trong môi trường công nghiệp, tất cả các bộ phận kim loại, lò xo và đầu nối bằng đồng thau tiếp xúc với môi trường bên ngoài phải tuân thủ đầy đủ tiêu chuẩn RoHS 2.0 và chịu đựng thành công Thử nghiệm phun muối trong 48 giờ để đảm bảo độ bền của lớp mạ bảo vệ.

Các thông số kích thước quan trọng không thể bỏ qua: MCOV và dòng xả

Các phân loại lý thuyết sẽ trở nên vô nghĩa nếu kỹ sư không thể giải thích chính xác thông tin trên nhãn kỹ thuật. Thông số quan trọng nhất, nhưng lại thường bị xử lý sai, trong quá trình lựa chọn thiết bị bảo vệ quá áp (SPD) chính là Điện áp hoạt động liên tục tối đa (MCOV hoặc Uc). Theo hướng dẫn của tiêu chuẩn IEC 61643-11, giá trị này xác định điện áp xoay chiều trạng thái ổn định tối đa mà thiết bị SPD có thể chịu đựng liên tục mà không bị kích hoạt.

⚠️ Cái bẫy MCOV: Nếu kỹ sư chọn một MOV có điện áp ngưỡng (MCOV) quá gần với điện áp danh định của hệ thống nhằm đạt được mức bảo vệ chặt chẽ hơn (Up), thì những dao động điện áp lưới thông thường sẽ vượt qua ngưỡng kích hoạt của MOV. Điều này khiến MOV dẫn điện nhẹ trong quá trình vận hành bình thường.

Sự dẫn điện vi mô này tạo ra nhiệt bên trong liên tục. Khi MOV nóng lên, điện trở của nó giảm thêm, dẫn đến dòng rò rỉ càng lớn hơn trong một hiện tượng hỏng hóc dây chuyền được gọi là Hiện tượng quá nhiệt, cuối cùng dẫn đến hiện tượng cháy nổ thảm khốc. Theo một nguyên tắc kỹ thuật cơ bản, giá trị MCOV phải luôn được thiết lập ở mức cao hơn một cách thích hợp so với điện áp pha-đất ở trạng thái ổn định cao nhất dự kiến (đồng thời tính đến độ dao động tối thiểu từ 10 đến 151 TP3T tùy thuộc vào độ ổn định của lưới điện). Bên cạnh MCOV, việc điều chỉnh cẩn thận các thông số In và Imax sao cho phù hợp với đánh giá rủi ro cụ thể của cơ sở sẽ đảm bảo thiết bị SPD có khả năng chịu tải đủ lớn để hấp thụ năng lượng sét đánh đi vào.

Các phương pháp hay nhất: Rủi ro khi lắp đặt và các cơ chế an toàn tối ưu

Việc trang bị một thiết bị SPD đạt tiêu chuẩn quốc tế chỉ là một nửa chặng đường. Nếu phương pháp lắp đặt có sai sót hoặc thiết bị thiếu các cơ chế bảo vệ an toàn tích hợp, cơ sở vẫn sẽ đối mặt với nguy cơ. Việc bảo vệ nguồn điện chuyên nghiệp đòi hỏi phải triển khai hệ thống một cách toàn diện.

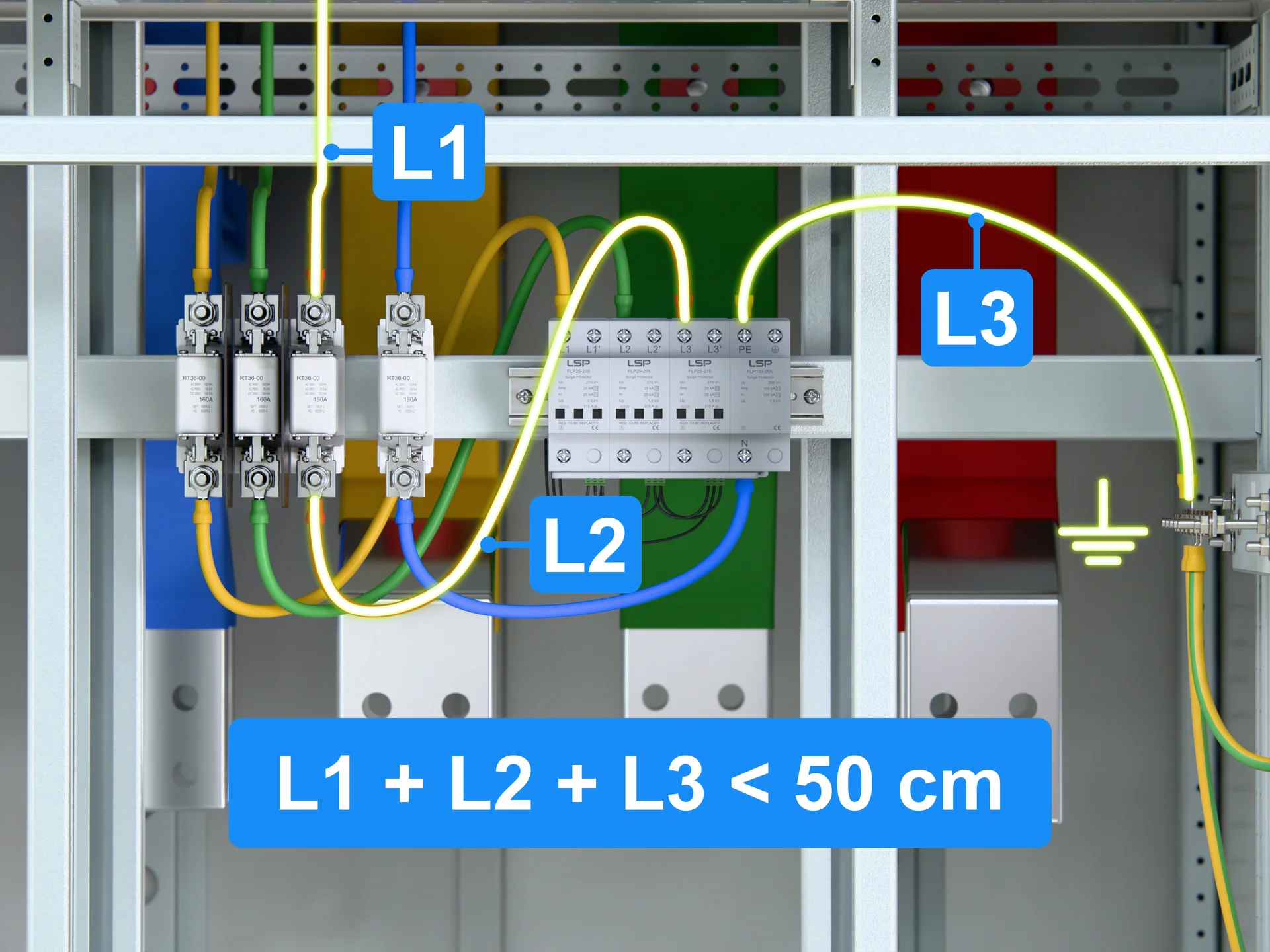

Quy tắc 50 cm: Tại sao chiều dài dây dẫn lại quyết định hiệu quả của SPD

Lỗi lắp đặt phổ biến nhất xảy ra khi các thợ điện sử dụng dây nối quá dài chỉ để bảng điều khiển trông gọn gàng hơn. Họ đã không tính đến các hiện tượng vật lý cực đoan của dòng điện đột biến do sét đánh. Do dòng điện đột biến tăng với tốc độ cực kỳ nhanh (hệ số di/dt được đo bằng microgiây), nên ngay cả một đoạn dây đồng thẳng cũng tạo ra độ tự cảm phụ đáng kể.

Định luật vật lý cơ bản chi phối hiện tượng này được thể hiện qua công thức V = L · (di/dt). Do tốc độ leo cao hiện tại rất lớn (di/dt), chỉ cần thêm một mét dây nối cũng có thể gây ra sự sụt áp thêm hàng nghìn volt trên chính đoạn dây đó (L). Điện áp cảm ứng này được cộng vào điện áp dư của SPD, có nghĩa là các thiết bị nhạy cảm ở phía hạ lưu vẫn sẽ phải chịu một đợt tăng áp thoáng qua nguy hiểm. Nguyên tắc kỹ thuật bất di bất dịch là tổng chiều dài dây dẫn nối SPD với các dây pha và thanh nối đất tuyệt đối không được vượt quá 50 centimet.

Giải pháp an toàn tối ưu: Thiết bị ngắt mạch bên trong và hệ thống dập tắt hồ quang

Ngay cả khi việc lắp đặt được thực hiện hoàn hảo và kích thước của MCOV được tính toán chính xác, các nhà quản lý cơ sở vẫn phải đối mặt với một lo ngại lớn nhất: điều gì sẽ xảy ra nếu một sự cố tăng áp vượt quá giới hạn vật lý của MOV, khiến thiết bị này rơi vào tình trạng quá nhiệt và bị chảy? Các cầu chì dự phòng truyền thống thường phản ứng quá chậm để ngăn chặn hư hỏng bảng điện.

Điểm nổi bật nhất trong công nghệ an toàn SPD hiện đại chính là việc tích hợp một cảm biến có độ nhạy cao, thiết bị ngắt kết nối ở nhiệt độ thấp ngay bên trong vỏ SPD. Sau nhiều năm nghiên cứu và phát triển tỉ mỉ, các nhà sản xuất hàng đầu đã hoàn thiện cơ chế bảo vệ cơ học này. Ngay khi MOV bên trong đạt đến ngưỡng nhiệt độ giới hạn, một loại hàn có điểm nóng chảy thấp chuyên dụng sẽ tan chảy. Ngay lập tức, một lớp đồng chắc chắn hàng rào vật lý màu xanh lá cây có khả năng dập tắt hồ quang lò xo bật ra. Cơ chế hoạt động này sẽ ngắt kết nối mạnh mẽ thiết bị MOV bị hỏng khỏi mạch điện, đồng thời tạo ra một lớp cách điện vật lý để dập tắt hồ quang điện chỉ trong vài mili giây. Chỉ báo cửa sổ động màu đỏ/xanh lá này không chỉ cung cấp tín hiệu từ xa rõ ràng cho công tác bảo trì mà còn giảm thiểu hoàn toàn nguy cơ cháy tủ điện xuống mức 0, đảm bảo sự an tâm tuyệt đối cho cơ sở.
