Công tắc chuyển mạch tự động biến tần là gì?
Định nghĩa về công tắc chuyển mạch tự động cho bộ biến tần
Công tắc chuyển mạch tự động có bộ biến tần là một Công tắc chuyển tự động được sử dụng chuyên biệt để chuyển đổi nguồn cấp cho tải giữa một nguồn điện xoay chiều thông thường (thường là lưới điện) và một nguồn điện xoay chiều từ bộ biến tần (bộ biến tần pin, bộ biến tần lai hoặc đầu ra của bộ biến tần được hỗ trợ bởi máy phát điện). Thiết bị này giám sát tình trạng sẵn có của các nguồn và điều khiển quá trình chuyển đổi để đảm bảo chỉ có một nguồn cấp điện cho tải tại một thời điểm. Tùy thuộc vào thiết kế, thiết bị này có thể chỉ chuyển mạch các dây pha hoặc chuyển mạch cả các dây pha và dây trung tính.
Sơ đồ đấu dây công tắc chuyển mạch tự động cho bộ biến tần
Các sơ đồ dưới đây là những hình vẽ minh họa được đơn giản hóa. Luôn tuân thủ chính xác các ký hiệu trên đầu nối và sơ đồ đấu dây do các nhà sản xuất ATS và bộ biến tần cung cấp, đồng thời điều chỉnh cách xử lý dây trung tính/dây nối đất sao cho phù hợp với thiết kế hệ thống điện của bạn và các quy định tại địa phương.
Một hệ thống ghi nhãn nhất quán giúp tránh được các sai sót:
Đầu vào hàm tiện ích: UTILITY IN (L1/L2[/L3], N)
Đầu vào biến tần: INVERTER IN (L1/L2[/L3], N)
Đầu vào máy phát (nếu có): GENERATOR IN (L1/L2[/L3], N)
Đầu ra tải: LOAD OUT (L1/L2[/L3], N)
PE/nối đất: nối với thanh nối đất của vỏ thiết bị và hệ thống nối đất tại công trường
Nhãn chỉ huy | Ý nghĩa thông thường | Ghi chú về bản vẽ và chú thích |
|---|---|---|
L1, L2 | Dây dẫn một pha | Trong các hệ thống pha tách, cả L1 và L2 đều là pha mang điện; hãy kiểm tra mối quan hệ điện áp trước khi cấp điện |
L1, L2, L3 | Dây dẫn pha ba | Kiểm tra hướng xoay pha khi cấp nguồn cho động cơ, bộ biến tần hoặc đầu vào của bộ lưu điện (UPS) |
N | Trung lập | Quyết định xem cực trung tính là cực cố định hay cực chuyển mạch dựa trên chiến lược nối đất của hệ thống |
PE / G | Điện trở đất bảo vệ / Nối đất thiết bị | Vỏ bọc dây nối đất; bố trí theo thiết kế nối đất; tuyệt đối không được sử dụng dây PE làm dây hồi dẫn dòng điện |
Sơ đồ đấu dây cơ bản của bộ biến tần ATS
Đây là cấu hình phổ biến gồm lưới điện và bộ biến tần (bộ biến tần pin). Hệ thống chuyển mạch tự động (ATS) sẽ chọn nguồn điện lưới hoặc đầu ra của bộ biến tần để cấp điện cho bảng phân phối tải quan trọng.
Mạng điện và bộ biến tần mỗi cái được kết nối với một đầu vào của ATS. Đầu ra của ATS cấp điện cho bảng phân phối tải.
Sơ đồ:
NGUỒN ĐIỆN VÀO → ĐẦU VÀO A CỦA ATS ĐẦU RA BIẾN TẦN → ĐẦU VÀO B CỦA ATS ĐẦU RA CỦA ATS → BẢNG TẢI PE/ĐẤT → THANH ĐẤT CỦA VỎ BẢO VỆ VÀ BẢNG ĐIỀU KHIỂN ATS
Nếu bảng tải bao gồm bất kỳ tải nào được nối với dây trung tính, bạn phải xác định cách xử lý dây trung tính (nối cố định hoặc qua công tắc). Những lỗi đơn giản nhất trong cấu trúc này là nhầm lẫn dây trung tính và sai sót trong việc nối đất.

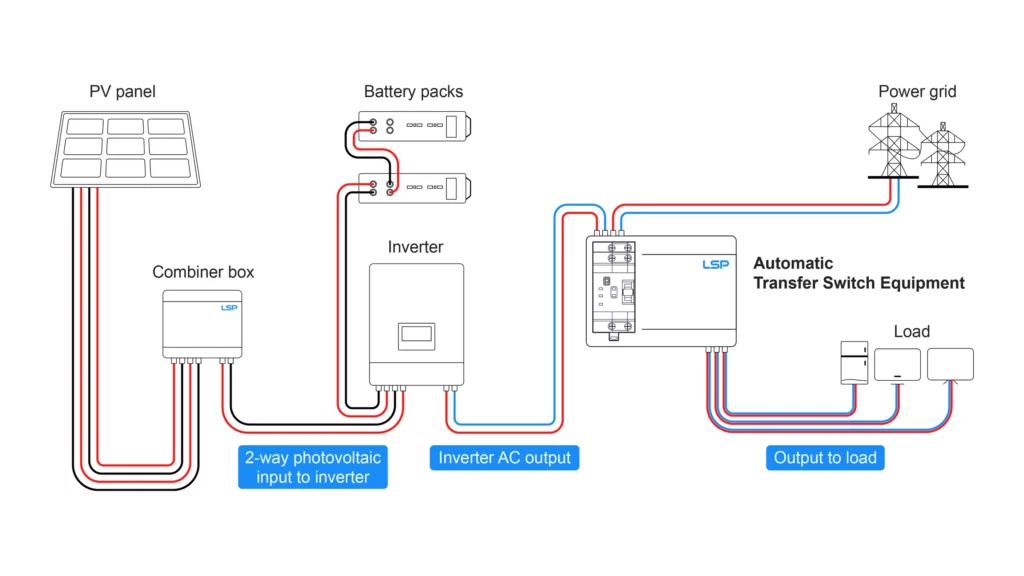

Sơ đồ đấu dây bộ biến tần năng lượng mặt trời lai ATS
Một bộ biến tần năng lượng mặt trời lai có thể hoạt động ở các chế độ kết nối lưới, dự phòng và sử dụng pin. Thiết bị chuyển mạch tự động (ATS) thường được sử dụng để đảm bảo sự tách biệt rõ ràng giữa các nguồn cấp điện cho phần tải quan trọng trong trường hợp mất điện.
Sơ đồ:
NGUỒN ĐIỆN VÀO → ĐẦU VÀO A CỦA ATS BIẾN TẦN KẾT HỢP ĐẦU RA AC (DỰ PHÒNG/TẢI) → ĐẦU VÀO B CỦA ATS ĐẦU RA CỦA ATS → BẢNG TẢI QUAN TRỌNG PE/ĐẤT → HỆ THỐNG NỐI ĐẤT CHUNG
Các hệ thống lai thường đặt ra một vấn đề liên quan đến chiến lược trung tính, bởi vì bộ biến tần có thể thay đổi trạng thái nối đất trung tính bên trong tùy thuộc vào chế độ vận hành. Việc lựa chọn cực của ATS phải phù hợp với hành vi đó.
Sơ đồ đấu dây hệ thống chuyển mạch tự động (ATS) cho máy phát điện và bộ biến tần
Trong các thiết kế kết hợp máy phát điện và bộ biến tần, hệ thống chuyển mạch tự động (ATS) có thể được sử dụng để chuyển đổi giữa nguồn điện lưới và máy phát điện, hoặc giữa nguồn điện lưới và bộ biến tần, tùy thuộc vào cấu trúc hệ thống. Một phương pháp phổ biến là để máy phát điện cấp điện vào đầu vào của bộ biến tần/bộ sạc, trong khi đầu ra của bộ biến tần cung cấp điện cho các tải.
Sơ đồ đơn giản hóa để so sánh giữa việc lựa chọn nguồn điện trực tiếp và bộ biến tần:
NGUỒN ĐIỆN VÀO → ĐẦU VÀO A CỦA ATS → ĐẦU RA CỦA BIẾN TẦN (ĐƯỢC CUNG CẤP BỞI ẮC-QUY/MÁY PHÁT ĐIỆN) → ĐẦU VÀO B CỦA ATS → ĐẦU RA CỦA ATS → BẢNG TẢI
Sơ đồ đơn giản hóa để so sánh việc lựa chọn nguồn điện lưới và máy phát điện cấp điện cho hệ thống con bộ sạc/biến tần:
ĐẦU VÀO TỪ NGUỒN CUNG CẤP → ĐẦU VÀO A CỦA ATS ĐẦU VÀO TỪ MÁY PHÁT → ĐẦU VÀO B CỦA ATS ĐẦU RA CỦA ATS → ĐẦU VÀO AC CỦA BIẾN TẦN/BỘ SẠC (VÀ/HOẶC BẢNG ĐIỀU KHIỂN, THEO THIẾT KẾ)
Lựa chọn thiết kế phụ thuộc vào việc bạn muốn bộ biến tần là nguồn cấp duy nhất cho các tải (với bộ biến tần duy trì hoạt động trong quá trình chuyển đổi), hay bạn muốn chuyển đổi trực tiếp tải giữa hai nguồn độc lập.
Sơ đồ đấu dây bộ chuyển mạch tự động (ATS) cho bộ biến tần một pha
Hệ thống dây dẫn của bộ chuyển mạch tự động (ATS) cho bộ biến tần một pha thường bao gồm hai dây pha cùng với dây trung tính và dây PE/dây nối đất (khi hệ thống có dây trung tính).
Sơ đồ:
NGUỒN ĐIỆN VÀO: L1, L2, N → ĐẦU VÀO A CỦA ATS ĐẦU VÀO BIẾN TẦN: L1, L2, N → ĐẦU VÀO B CỦA ATS ĐẦU RA CỦA ATS: L1, L2, N → TẢI PE/ĐẤT: VỎ BỌC ATS → THANH NỐI ĐẤT → HỆ THỐNG NỐI ĐẤT
Trong trường hợp hệ thống chỉ sử dụng tải giữa các pha (không có tải trung tính), dây trung tính có thể không có ở phía tải. Đừng cho rằng điều đó có nghĩa là các quyết định liên quan đến dây trung tính không quan trọng; điều này còn tùy thuộc vào thiết kế của bộ biến tần và hệ thống phía thượng nguồn.
Sơ đồ đấu dây bộ biến tần ba pha ATS
Việc đấu dây bộ biến tần ba pha ATS sẽ bổ sung pha L3 và thường đòi hỏi phải đặc biệt cẩn trọng hơn trong việc dán nhãn và xác định thứ tự pha.
Sơ đồ:
Đầu vào nguồn: L1, L2, L3, N → Đầu vào A của ATS Đầu ra biến tần: L1, L2, L3, N → Đầu vào B của ATS Đầu ra ATS: L1, L2, L3, N → Bảng tải PE/Đất: Vỏ máy ATS và bảng điều khiển được nối đất với hệ thống nối đất
Nếu dây trung tính được chuyển mạch theo thiết kế, hệ thống ATS phải chuyển mạch dây N thông qua một đường dẫn trung tính có công suất định mức đầy đủ, phù hợp với các yêu cầu kỹ thuật của thiết bị.
Loại hệ thống | Các cột ATS điển hình dùng để chuyển mạch | Ghi chú |
|---|---|---|
Tải một pha, không có dây trung tính | 2 cực (chỉ đường dây) | Xác nhận cấu hình đầu ra của bộ biến tần và các yêu cầu về tải |
Tải một pha có dây trung tính | 3 cực hoặc 4 cực (pha + trung tính) | Chiến lược trung lập đóng vai trò then chốt trong thiết kế các hệ thống biến tần và hệ thống lai |
Tải ba pha, không có dây trung tính | 3 cực (L1/L2/L3) | Xác nhận không có tải trung tính và các yêu cầu về thiết bị |
Tải ba pha có dây trung tính | 4 cực (L1/L2/L3/N) | Kiểm tra mức độ trung tính và hành vi chuyển mạch theo tài liệu hướng dẫn của thiết bị |
Hướng dẫn từng bước cách đấu dây cho công tắc chuyển mạch tự động của bộ biến tần
Bước 1: Ngắt kết nối và kiểm tra tất cả các nguồn điện
Cần cách ly tất cả các nguồn điện, không chỉ riêng nguồn điện lưới. Điều này bao gồm đầu ra của bộ biến tần, các mạch pin có thể cấp điện cho bộ biến tần, tín hiệu khởi động máy phát điện, và bất kỳ đường dẫn cấp điện ngược nào qua bộ sạc.
Quy trình kiểm tra thực tế:
Mở các công tắc ngắt mạch hoặc thiết bị ngắt kết nối phía nguồn cho từng nguồn điện.
Thực hiện các biện pháp khóa và gắn nhãn theo quy trình của cơ sở quý vị.
Kiểm tra xem có điện áp tại mỗi bộ đầu vào của ATS hay không.
Kiểm tra xem phía tải đã ngắt nguồn chưa.
Hoàn thành khi:
Tất cả các thiết bị đầu cuối dòng ATS đều hiển thị điện áp bằng không so với các giá trị tham chiếu dự kiến của hệ thống của bạn.
Trong quá trình nối dây, bộ biến tần sẽ bị vô hiệu hóa và không tạo ra tín hiệu đầu ra xoay chiều.
Bước 2: Kết nối nguồn điện lưới
Nối các dây dẫn điện lưới vào các cực của bộ ngắt tự động (ATS) được chỉ định cho nguồn điện chính (thường được ghi là “utility”, “line”, “mains” hoặc “source A”). Đảm bảo việc đánh dấu pha được chính xác và giữ cho đường đi của dây dẫn gọn gàng để thuận tiện cho việc kiểm tra.
Kiểm tra kỹ thuật:
Kiểm tra xem kích thước dây dẫn và cấp độ cách điện có phù hợp với dòng điện liên tục tối đa và phương pháp lắp đặt hay không.
Xác nhận các giá trị mô-men xoắn cho các đầu nối và cực.
Hãy xác nhận rằng việc nối đất (PE) của vỏ thiết bị ATS đã được hoàn tất trước khi cấp điện.
Hoàn thành khi:
Các dây dẫn nguồn đã được nối đầu, siết chặt theo mô-men xoắn quy định và dán nhãn.
Hệ thống dây nguồn của thiết bị tiện ích phù hợp với ký hiệu các cực của ATS.
Bước 3: Kết nối đầu ra nguồn của bộ biến tần
Nối các dây dẫn đầu ra AC của bộ biến tần vào các cực của ATS được chỉ định cho nguồn dự phòng (thường được ghi là “inverter”, “generator”, “emergency” hoặc “source B”, tùy theo mẫu máy). Không được cho rằng dây trung tính đầu ra của bộ biến tần và dây trung tính của lưới điện có thể hoán đổi cho nhau.
Trước khi chấm dứt:
Xác nhận cấu hình đầu ra của bộ biến tần (một pha hay ba pha).
Xác nhận xem bộ biến tần có thay đổi trạng thái nối đất của dây trung tính tùy theo chế độ hoạt động hay không.
Xác nhận các biện pháp bảo vệ đầu ra của bộ biến tần hoặc các bộ ngắt mạch cần thiết theo thiết kế của bạn.
Hoàn thành khi:
Các dây dẫn đầu ra của bộ biến tần đã được nối đầu, siết chặt và dán nhãn.
Dòng điện đầu ra của bộ biến tần được dẫn hướng và bảo vệ cẩn thận để tránh tiếp xúc với các cạnh sắc nhọn hoặc nguồn nhiệt.
Bước 4: Kết nối các cực đầu ra tải
Kết nối đầu ra của ATS với bảng phân phối tải hoặc phần phân phối tải quan trọng. Đảm bảo việc đi dây dây trung tính và dây PE/dây nối đất phù hợp với thiết kế nối đất của bạn.
Để giảm bớt việc khắc phục sự cố sau này:
Ghi nhãn các dây dẫn đầu ra tải là “ATS LOAD OUT”.
Nếu cấp nguồn cho bảng phân phối phụ, hãy đảm bảo các thanh trung tính và thanh nối đất của bảng phân phối phụ được bố trí đúng theo thiết kế hệ thống.
Hoàn thành khi:
Các dây dẫn đầu ra của ATS được nối đầu, siết chặt và dán nhãn ở cả hai đầu.
Bảng tải phía hạ lưu đã sẵn sàng để tiến hành các thử nghiệm vận hành.
Bước 5: Nối dây trung tính và dây nối đất đúng cách
Các lỗi liên quan đến dây trung tính và dây PE/đất là một trong những nguyên nhân phổ biến nhất dẫn đến hiện tượng ngắt mạch không mong muốn, điện áp tiếp xúc bất ngờ và hành vi hoạt động khó lường của bộ biến tần.
Hai nguyên tắc sau đây sẽ giúp bạn tránh được rắc rối:
Không bao giờ được sử dụng dây dẫn nối đất của thiết bị làm đường dẫn hồi thông thông thường.
Hệ thống không được tạo ra các đường dẫn trung tính song song ngoài ý muốn.
Hướng dẫn ra quyết định thực tiễn:
Câu hỏi về thiết kế | Nếu có | Nếu không |
|---|---|---|
Trong chế độ dự phòng, liệu nguồn dự phòng có hoạt động như một hệ thống được phát triển độc lập với điểm tham chiếu trung tính riêng hay không? | Thiết kế trung tính có công tắc thường được yêu cầu để đảm bảo hành vi của dây trung tính luôn nhất quán trong quá trình chuyển mạch. | Một điểm trung tính liền khối có thể được chấp nhận nếu thiết kế hệ thống đảm bảo chỉ có một điểm tham chiếu trung tính và không có đường dẫn hồi lưu song song. |
Khi hoạt động ở chế độ độc lập, bộ biến tần hoặc máy phát điện có thể tạo ra sự nối đất trung tính không? | Đảm bảo rằng kế hoạch lựa chọn cột ATS và nối đất phải ngăn chặn tình trạng nhiều điểm nối đất hoạt động cùng lúc. | Đảm bảo điểm kết nối duy nhất dự kiến vẫn hoạt động hiệu quả trong mọi chế độ. |
Có thiết bị GFCI/RCD nào được lắp đặt ở phía hạ lưu không? | Cần đặc biệt chú ý đến việc chuyển mạch dây trung tính và cách ly dây trung tính trong quá trình chuyển mạch để tránh các sự cố hoạt động không mong muốn. | Vẫn cần xử lý các đường dây trung tính một cách cẩn thận; việc không có RCD không có nghĩa là các yêu cầu an toàn được miễn trừ. |
Danh sách kiểm tra nối đất:
Nối vỏ thiết bị ATS với hệ thống nối đất của thiết bị.
Đảm bảo các dây dẫn nối đất luôn liền mạch và có kích thước phù hợp theo thiết kế của bạn.
Không được trộn các cực trung tính giữa các cực nguồn.
Hoàn thành khi:
Định tuyến trung lập phù hợp với chiến lược cực ATS đã chọn.
Dây nối đất (PE) được nối liên tục từ các nguồn điện, tủ ATS và tủ phân phối tải.
Bước 6: Kiểm tra hoạt động chuyển mạch tự động (ATS)
Quá trình chạy thử là giai đoạn mà các lỗi đấu dây được phát hiện một cách có kiểm soát. Hãy sử dụng một kế hoạch kiểm tra có cấu trúc để kiểm tra các hoạt động chuyển mạch, chuyển mạch lại và phản ứng dưới tải.
Kiểm tra | Cách thực hiện | Cần kiểm tra những gì |
|---|---|---|
Kiểm tra trước khi cấp điện | Kiểm tra bằng mắt thường nhãn mác, vạch đánh dấu mô-men xoắn, lớp cách điện và cách sắp xếp dây | Không có phần đồng lộ ra ngoài; các điểm nối đúng quy cách; việc nối đất vỏ thiết bị đã hoàn tất |
Cấp điện cho hệ thống tiện ích | Chỉ cấp nguồn cho đầu vào tiện ích | Điện áp ổn định tại đầu vào A của ATS; không có hiện tượng cấp điện ngược ngoài ý muốn |
Cấp nguồn cho bộ biến tần | Kích hoạt đầu ra biến tần theo quy trình của nhà sản xuất | Điện áp ổn định tại đầu vào B của ATS; mối quan hệ pha chính xác |
Thử nghiệm chuyển giao | Mô phỏng sự cố mất điện (mở công tắc ngắt nguồn phía thượng lưu) | ATS chuyển sang bộ biến tần trong khoảng thời gian trễ đã được cấu hình; các tải vẫn duy trì trong phạm vi hoạt động chấp nhận được |
Thử nghiệm chuyển lại | Tiện ích khôi phục | Hệ thống ATS đã trở lại chế độ hoạt động bình thường sau khi bị trì hoãn; không có sự cố ngắt kết nối bất thường nào xảy ra |
Thử nghiệm tải từng bước (nếu được phép) | Áp dụng các bước tải đã biết lên các mạch quan trọng | Không xảy ra hiện tượng quá nhiệt tại các điểm kết nối; không có hiện tượng kích hoạt bảo vệ không mong muốn |
Hoàn thành khi:
Các thao tác chuyển và chuyển lại diễn ra một cách ổn định.
Bảng tải hoạt động đúng như mong đợi trong cả hai chế độ nguồn.
Bất kỳ tín hiệu giám sát hoặc trạng thái nào cũng cho biết nguồn chính xác.
Các câu hỏi thường gặp về công tắc chuyển mạch tự động biến tần
Hệ thống ATS có thể hoạt động với bất kỳ bộ biến tần nào không?
Không phải mọi hệ thống chuyển mạch tự động (ATS) đều tương thích với mọi bộ biến tần. Khả năng tương thích phụ thuộc vào loại đầu ra (một pha hoặc ba pha), điện áp, tần số, dòng điện định mức liên tục, cũng như cách bộ biến tần xử lý dây trung tính và nối đất trong chế độ hoạt động độc lập. Một số bộ biến tần thay đổi mối quan hệ giữa dây trung tính và dây nối đất trong quá trình hoạt động dự phòng, điều này có thể yêu cầu sử dụng ATS có chức năng chuyển đổi dây trung tính. Ngoài ra, cần xác nhận rằng thời gian chuyển đổi và dòng khởi động không làm ngắt bộ biến tần.
Biến tần lai có cần công tắc chuyển mạch tự động không?
Không phải lúc nào cũng vậy. Nhiều bộ biến tần lai được trang bị rơle chuyển mạch nội bộ dành riêng cho đầu ra dự phòng, do đó có thể không cần thiết phải lắp đặt bộ chuyển mạch tự động (ATS) bên ngoài cho bảng phân phối tải đó. Việc sử dụng ATS bên ngoài thường được áp dụng khi bạn cần một cấu trúc hệ thống khác, khi lắp đặt thêm máy phát điện hoặc các nguồn điện bổ sung, hoặc khi muốn thực hiện việc lựa chọn nguồn điện ở phía thượng nguồn.
Bộ chuyển mạch tự động (ATS) sử dụng biến tần có cần chức năng chuyển mạch dây trung tính không?
Đôi khi. Việc chuyển mạch trung tính là một quyết định thiết kế, chứ không phải là quy tắc chung. Điều này trở nên quan trọng khi nguồn dự phòng thiết lập điểm tham chiếu trung tính riêng của mình ở chế độ dự phòng, hoặc khi hệ thống có thể tạo ra nhiều điểm nối giữa trung tính và đất hoặc các đường dẫn trở về trung tính song song. Một ATS có trung tính chuyển mạch có thể cách ly các trung tính giữa các nguồn để giảm dòng điện tuần hoàn, các sự cố ngắt GFCI/RCD không mong muốn và nguy cơ điện áp tiếp xúc.
Tôi cần ATS cỡ nào cho bộ biến tần của mình?
Chọn kích thước ATS dựa trên dòng điện liên tục tối đa sẽ đi qua thiết bị này, chứ không chỉ dựa vào công suất (watt) ghi trên nhãn hiệu của bộ biến tần. Bắt đầu từ cầu dao phân phối và khả năng chịu tải của dây dẫn cho tủ điện tải trọng quan trọng, tính đến tải liên tục dự kiến và tính đến dòng điện đi qua bộ biến tần (nếu có). Chọn ATS có dư địa về nhiệt và khả năng mở rộng trong tương lai, đồng thời xác nhận tính tương thích của các đầu nối.
Hệ thống ATS có thể được sử dụng cùng với bộ biến tần pin không?
Đúng vậy. Các bộ biến tần chạy bằng pin thường sử dụng bộ chuyển mạch tự động (ATS) để tự động chuyển đổi giữa nguồn điện lưới và nguồn ra từ bộ biến tần cho các mạch điện quan trọng. Hãy đảm bảo rằng nguồn ra của bộ biến tần phù hợp với các tải, đồng thời kiểm tra xem thời gian chuyển đổi có gây ra sự cố cho bộ biến tần hoặc làm mất điện ở các tải hay không. Hãy đặc biệt chú ý đến việc xử lý dây trung tính khi bộ biến tần hoạt động độc lập, đặc biệt là khi có các thiết bị GFCI/RCD, dây trung tính chung và các mạch nhánh nhiều dây.
