Các hệ thống điện phải đối mặt với hai mối đe dọa cơ bản khác nhau: dòng điện quá lớn chảy vào những nơi không nên có, và các đợt tăng áp đột ngột xảy ra nhanh hơn bất kỳ công tắc cơ khí nào có thể phản ứng kịp. Việc nhầm lẫn giữa biện pháp bảo vệ dành cho trường hợp này với biện pháp bảo vệ dành cho trường hợp kia là một trong những sai lầm tốn kém nhất trong thiết kế điện công nghiệp. Và điều này lại xảy ra phổ biến một cách đáng ngạc nhiên.
Hướng dẫn này phân tích chi tiết từng loại chính của các thiết bị bảo vệ mạch điện, giải thích cách thức bảo vệ quá dòng và bảo vệ chống sét lan truyền phối hợp hoạt động trong một hệ thống đồng bộ, đồng thời cung cấp cho bạn một khung tham chiếu thực tiễn để lựa chọn và tìm nguồn cung ứng các thiết bị chất lượng. Không thiên vị thương hiệu, không nội dung thừa – chỉ tập trung vào những quyết định kỹ thuật thực sự quan trọng.
Hiểu về các thiết bị bảo vệ mạch – Tổng quan
Các thiết bị bảo vệ mạch được chia thành ba loại chính. Điều đầu tiên cần hiểu là: chúng không phải là các lựa chọn thay thế cho nhau. Chúng là các lớp bảo vệ.
| Thể loại | Loại thiết bị | Nó bảo vệ chống lại điều gì? | Vị trí điển hình |
|---|---|---|---|
| Bảo vệ quá dòng | Cầu chì, MCB, MCCB, MPCB | Dòng điện quá tải kéo dài (quá tải, ngắn mạch) – trong khoảng thời gian từ vài giây đến vài phút | Mọi mạch điện, từ các đường cấp điện chính đến các tải nhánh |
| Bảo vệ chống sét / Bảo vệ chống đột biến điện áp | SPD (kèm MOV, GDT, TVS), Bộ lọc xung | Các đợt tăng áp ngắn (do sét, do chuyển mạch) – trong khoảng thời gian từ vài microgiây đến vài mili giây | Cổng cấp điện, tủ phân phối, gần các thiết bị nhạy cảm |
| Bảo vệ chuyên biệt | RCD / RCBO, AFDD | Dòng rò đất, sự cố hồ quang – những nguy cơ mà các thiết bị bảo vệ quá dòng không thể phát hiện được | Các mạch điện cuối cùng, khu vực ẩm ướt, khu vực có nguy cơ cháy cao |
Sự khác biệt cốt lõi nằm ở cấp độ vật lý. Sự cố quá dòng diễn ra liên tục: một động cơ tiêu thụ dòng điện gấp 3 lần dòng định mức trong vài giây cho đến khi lớp cách điện bị nóng chảy. Sự cố đột biến điện áp xảy ra tức thời: một tia sét đánh xuống gần đó gây ra đỉnh điện áp 6 kV, tăng và giảm trong vòng vài microgiây. Cơ chế ngắt cơ học của cầu dao không thể di chuyển đủ nhanh về mặt vật lý để phản ứng kịp thời. Đó là lý do tại sao bạn cần cả hai, và đó cũng là lý do tại sao chúng phải được phối hợp với nhau.
Các tiêu chuẩn IEC sắp xếp bối cảnh này thành một khuôn khổ rõ ràng. Tiêu chuẩn IEC 60898-1 quy định về các bộ ngắt mạch thu nhỏ (MCB) dùng cho các hệ thống điện gia dụng và các hệ thống tương tự (IEC, 2024). Tiêu chuẩn IEC 60947-2 bao gồm các loại cầu dao công nghiệp (MCCB, ACB) có định mức cao hơn và các cài đặt ngắt mạch có thể điều chỉnh. Tiêu chuẩn IEC 61643-11 quy định về các thiết bị bảo vệ chống sét (SPDs) cho các hệ thống điện xoay chiều hạ áp (IEC, 2025). IEC 61008/61009 bao gồm các thiết bị ngắt mạch dòng dư (RCD/RCBO). Nếu bạn không nhớ gì khác từ phần này, hãy nhớ điều này: một thiết bị được chứng nhận theo một tiêu chuẩn nhất định sẽ không cung cấp mức độ bảo vệ theo tiêu chuẩn khác.
Hãy hình dung điều này giống như hệ thống an ninh của một tòa nhà: SPD giống như cột thu lôi trên mái nhà (các mối đe dọa từ bên ngoài), MCCB giống như cánh cửa chính được gia cố (các điểm vào chính), MCBs giống như các ổ khóa trên từng phòng (cách ly khu vực), và AFDD giống như thiết bị báo khói (phát hiện nguy cơ hỏa hoạn mà các thiết bị khác không thể phát hiện). Nếu loại bỏ bất kỳ lớp bảo vệ nào, tòa nhà sẽ có điểm mù.
Bảo vệ quá dòng – Cầu chì, công tắc ngắt mạch và cách lựa chọn
Bảo vệ quá dòng là điểm khởi đầu của mọi sơ đồ bảo vệ. Đây cũng chính là nơi xảy ra phần lớn các sai lầm trong việc lựa chọn. Việc lựa chọn giữa cầu chì và bộ ngắt mạch không phải là “công nghệ cũ so với công nghệ mới”. Đó là sự cân bằng giữa khả năng ngắt mạch tuyệt đối và sự tiện lợi trong vận hành.

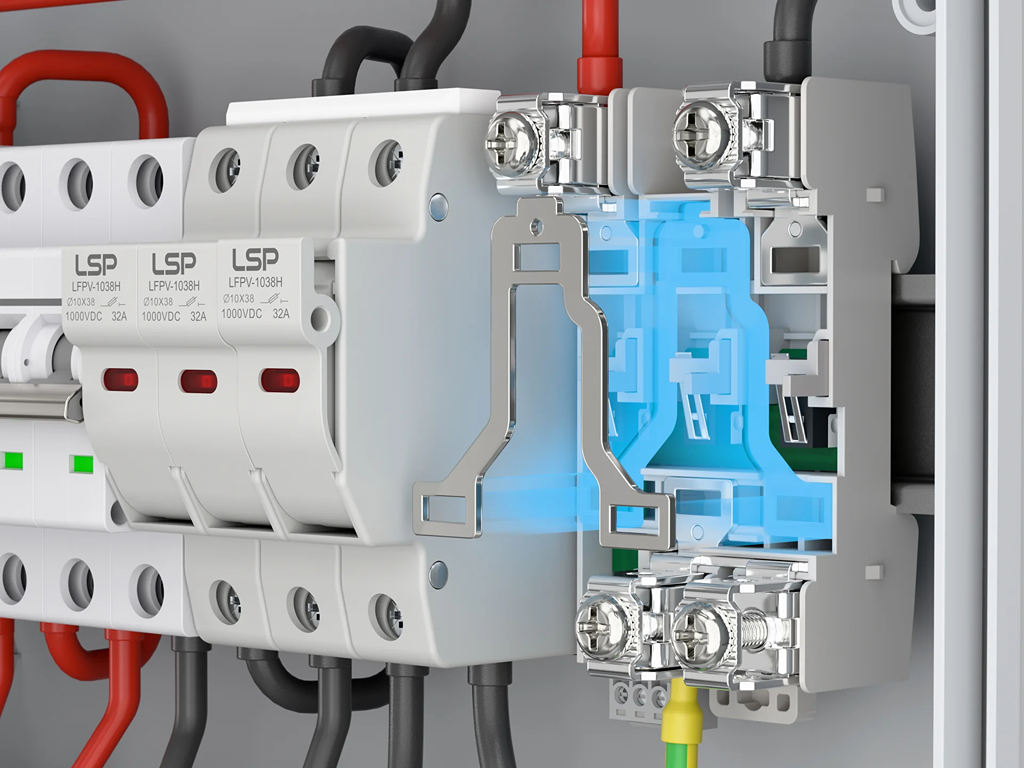

Cầu chì – Bảo vệ một lần, công suất ngắt tối đa
Cầu chì hoạt động dựa trên nguyên lý đơn giản nhất trong bảo vệ điện: một bộ phận kim loại được hiệu chuẩn sẽ nóng chảy khi dòng điện vượt quá mức định mức, từ đó ngắt mạch một cách vật lý. Chính sự đơn giản đó mang lại cho bạn một ưu điểm mà không loại MCB tiêu chuẩn nào có thể sánh kịp: khả năng ngắt mạch lên tới 100 kA hoặc hơn.
Trong các tủ điện công nghiệp, nơi máy biến áp có thể tạo ra dòng điện sự cố dự kiến lên tới 50 kA, một cầu dao tự động (MCB) có định mức 25 kA chính là mối nguy cơ hỏa hoạn tiềm ẩn. Một cầu chì dạng ống có định mức 100 kA sẽ ngắt mạch sự cố một cách an toàn. Đây chính là lý do tại sao cầu chì vẫn là giải pháp bảo vệ dự phòng không thể thiếu tại các vị trí có dòng sự cố cao, ngay cả trong các tủ điện chủ yếu sử dụng cầu dao.
Dòng sản phẩm cầu chì không chỉ giới hạn ở những ống thủy tinh mà bạn thường thấy trong các thiết bị điện tử tiêu dùng:
| Loại cầu chì | Đặc điểm chuyến đi | Phù hợp nhất cho | Giới hạn |
|---|---|---|---|
| Thổi nhanh | Ngay lập tức ở dòng điện định mức | Bảo vệ các thiết bị điện tử nhạy cảm và chất bán dẫn | Tình trạng nhiễu vẫn tiếp diễn khi dòng điện khởi động |
| Trì hoãn thời gian (chậm nổ) | Chịu được các đợt tăng áp ngắn hạn | Mạch động cơ, máy biến áp, tải điện dung | Thời gian khắc phục sự cố chậm hơn |
| gPV (IEC 60269-6) | Được tối ưu hóa để dập tắt hồ quang DC | Các chuỗi pin mặt trời (PV) có điện áp lên đến 1500V DC | Dùng một lần, cần có công tắc ngắt |
| PTC có thể khôi phục | Điện trở tăng đột biến khi ngắt mạch, tự động khôi phục | Các thiết bị điện tử tiêu dùng có thể bảo trì tại chỗ | Thời gian phản hồi chậm hơn, điện trở cao hơn; không phù hợp để khắc phục sự cố nhanh chóng |
Cầu chì gPV xứng đáng được chú ý đặc biệt trong các ứng dụng năng lượng mặt trời. Dòng điện một chiều (DC) không có điểm cắt qua zero tự nhiên: cầu dao xoay chiều (AC) dựa vào việc dòng điện đi qua điểm zero để giúp dập tắt hồ quang. Trong mạch DC, hồ quang tự duy trì. Cầu chì gPV được thiết kế đặc biệt với vật liệu làm đầy dập tắt hồ quang, giúp dập tắt hồ quang DC một cách đáng tin cậy. Nếu thay thế cầu chì AC tiêu chuẩn trong chuỗi pin mặt trời 1000V DC, bạn sẽ tạo ra nguy cơ cháy nổ mà không có bất kỳ biện pháp lắp đặt cẩn thận nào có thể khắc phục được (IEC, 2024).

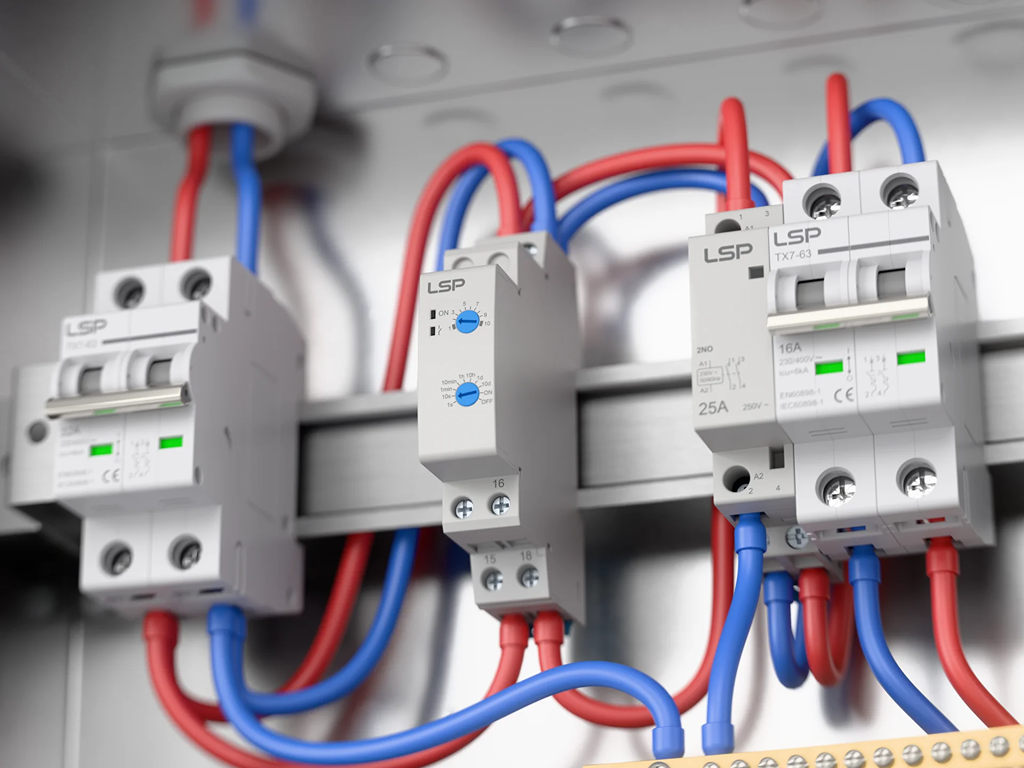

Cầu dao – Hệ thống bảo vệ có thể khôi phục từ MCB đến MCCB
Các bộ ngắt mạch mang lại điều mà cầu chì không thể: khả năng tái sử dụng. Sau khi sự cố được khắc phục, bạn chỉ cần đặt lại bộ ngắt mạch. Không cần thay thế, cũng không mất thời gian tìm kiếm cầu chì dự phòng. Sự tiện lợi này đi kèm với việc giảm khả năng chịu tải, nhưng đối với hầu hết các mạch nhánh, mức này là hoàn toàn đủ.
Họ các thiết bị ngắt mạch bao gồm một phạm vi rất rộng:
MCB (Công tắc ngắt mạch mini) Thiết bị chủ lực trong hệ thống bảo vệ mạch đầu cuối. Dải định mức từ 0,5 đến 63 A, với khả năng ngắt mạch điển hình từ 6 đến 10 kA. Sử dụng dải kim loại kép để bảo vệ quá tải nhiệt (chế độ chậm, thời gian nghịch đảo) và nam châm điện để ngắt mạch tức thì khi xảy ra ngắn mạch. Tuân thủ tiêu chuẩn IEC 60898-1.
MCCB (Công tắc ngắt mạch vỏ đúc) Thiết bị chịu tải nặng dành cho các đường dây cấp điện chính và thiết bị cỡ lớn. Dải định mức từ 15 A đến 2500 A, với khả năng ngắt mạch từ 22 đến 65 kA. Cài đặt ngắt mạch có thể điều chỉnh (Ir đối với việc hẹn hò lâu dài, tôisd trong một thời gian ngắn, tôii (đối với chế độ tức thời) mang lại cho bạn sự linh hoạt mà các MCB cố định không thể sánh kịp. Tuân thủ tiêu chuẩn IEC 60947-2.
MPCB (Công tắc ngắt mạch bảo vệ động cơ) Được thiết kế chuyên dụng cho các tải động cơ. Thiết bị này kết hợp chức năng bảo vệ quá tải (nhiệt) và bảo vệ ngắn mạch (từ) trong cùng một thiết bị, được hiệu chỉnh phù hợp với đặc tính dòng khởi động cụ thể của động cơ cảm ứng.
Thiết bị bảo vệ bổ sung (UL 1077) Đây chính là nơi ẩn chứa một sai lầm phổ biến và nguy hiểm. Thiết bị bảo vệ bổ sung theo tiêu chuẩn UL 1077 trông hoàn toàn giống một bộ ngắt mạch, nhưng nó không thể được sử dụng để bảo vệ mạch nhánh. Thiết bị này phải luôn được lắp đặt ở phía hạ lưu của một bộ ngắt mạch nhánh được chứng nhận theo tiêu chuẩn UL 489. Việc sử dụng thiết bị này như một thiết bị bảo vệ nhánh độc lập là vi phạm quy định và gây ra rủi ro an toàn thực sự: thiết bị này có thể không có khả năng ngắt mạch đủ để loại bỏ sự cố chập mạch.
Cách lựa chọn thiết bị bảo vệ quá dòng phù hợp – Khung tham chiếu ra quyết định
Chỉ biết các loại thiết bị là chưa đủ. Dưới đây là quy trình lựa chọn gồm bốn bước giúp tránh những trường hợp sử dụng sai phổ biến nhất:
Bước 1: Phân loại hàng hóa của bạn. Một bộ gia nhiệt điện trở (đường cong loại B, 3–5 lần In) hoạt động hoàn toàn khác so với một động cơ (Loại C, 5–10 lần In) hoặc máy chụp X-quang (Loại D, 10–20x In). Một MCB loại B được lắp trên mạch động cơ sẽ bị ngắt nhầm mỗi khi khởi động vì dòng điện khởi động của động cơ làm đạt đến ngưỡng ngắt từ tính.
Bước 2: Xác định mức đánh giá. Dòng điện định mức I của thiết bịn phải lớn hơn hoặc bằng dòng tải I mà bạn đã tính toánb. Điều này nghe có vẻ hiển nhiên, nhưng việc giảm định mức do nhiệt độ khiến vấn đề không đơn giản như vẻ bề ngoài. Ở nhiệt độ môi trường 40°C – mức nhiệt thường gặp bên trong tủ điều khiển công nghiệp kín dưới ánh nắng mùa hè – một MCB 16 A có thể thực tế chỉ còn hoạt động như một MCB 14 A. Cơ chế ngắt nhiệt được hiệu chuẩn ở 30°C, và mỗi 10°C tăng so với nhiệt độ tham chiếu sẽ làm giảm ngưỡng ngắt hiệu dụng khoảng 5-8%.
Bước 3: Kiểm tra khả năng phanh. Khả năng ngắt định mức của thiết bị của bạn (Icu hoặc tôicn) phải lớn hơn dòng ngắn mạch dự kiến tối đa tại điểm lắp đặt. Một tủ điện được cấp nguồn từ máy biến áp 800 kVA có thể cung cấp dòng sự cố khoảng 22 kA tại các cực thứ cấp. Nếu MCB nhánh của bạn có định mức 10 kA, sự cố ngắn mạch sẽ không được ngắt an toàn: bộ ngắt mạch có thể bị hỏng nghiêm trọng. Đây không phải là lý thuyết suông. Khả năng ngắt mạch không đủ là một trong những nguyên nhân hàng đầu gây ra hỏa hoạn tại bảng điện.
Bước 4: Kiểm tra sự phối hợp. Một MCB 32 A ở phía hạ lưu ngắt mạch nhanh hơn so với MCCB 160 A ở phía thượng lưu khi xảy ra cùng một sự cố chính là minh chứng cho tính chọn lọc. Chính điều này giúp ngăn chặn việc một sự cố trên một nhánh duy nhất gây mất điện toàn bộ cơ sở. Nếu không có phân tích tính chọn lọc, mọi sự cố đều dẫn đến việc ngừng hoạt động hoàn toàn của nhà máy.
Động cơ – Đường cong hình chữ C
Chụp X-quang – Đường cong hình chữ D
Hệ số điều chỉnh công suất theo nhiệt độ
5-8% trên mỗi 10°C
800 kVA → ~22 kA
Bị đánh giá thấp = nguy cơ cháy nổ
Không có hiệu ứng dây chuyền
cúp điện
| Loại đường cong | Phạm vi hành trình từ tính | Các loại tải trọng điển hình | Hậu quả của việc áp dụng sai |
|---|---|---|---|
| B | 3–5 lần In | Tải điện trở, hệ thống chiếu sáng, khu dân cư | Sẽ gây ra hiện tượng ngắt mạch không mong muốn nếu được sử dụng trên các mạch động cơ |
| C | 5–10 lần In | Động cơ, Hệ thống HVAC, Công nghiệp tổng hợp (mặc định) | Có khả năng xử lý tải đột biến ở mức vừa phải; nguy cơ ngắt mạch sai là thấp đối với hầu hết các ứng dụng công nghiệp |
| D | 10–20 lần In | Động cơ công suất lớn, máy biến áp, hàn, tia X | Không đảm bảo mức độ bảo vệ đầy đủ cho các mạch tiêu chuẩn; có thể không khắc phục được các sự cố ở mức độ trung bình |
| Z | 2–3 lần In | Thiết bị bán dẫn, dụng cụ chính xác | Quá nhạy cảm đối với bất kỳ tải cảm ứng nào; ngắt mạch đột ngột do dòng khởi động |
Bảo vệ chống sét lan truyền và hiện tượng quá áp – Hệ sinh thái SPD
Nếu bảo vệ quá dòng nhằm ngăn chặn hệ thống dây điện bị chảy, thì bảo vệ chống sét lan truyền nhằm ngăn chặn thiết bị của bạn bị hủy hoại âm thầm từng đợt tăng áp một. Sự suy giảm hiệu suất là tích lũy. Một varistor MOV hấp thụ đợt tăng áp này đến đợt khác, dòng rò của nó từ từ tăng lên, điện áp kẹp của nó bị lệch dần. Cho đến một ngày nào đó, nó ngừng bảo vệ hoàn toàn, và đợt tăng áp tiếp theo sẽ xuyên qua và tác động trực tiếp đến PLC, bộ biến tần hoặc máy chủ.
Diode MOV, GDT và TVS – Các linh kiện bên trong SPD
Một thiết bị bảo vệ chống sét (SPD) không phải là một “hộp đen”. Bên trong mỗi thiết bị bảo vệ chống sét đều chứa một tổ hợp các linh kiện chính. Sự khác biệt về chất lượng giữa một thiết bị SPD cao cấp và một thiết bị giá rẻ bắt nguồn từ chính các linh kiện này.
| Thành phần | Thời gian phản hồi | Quản lý năng lượng | Chế độ suy giảm | Ứng dụng xuất sắc nhất |
|---|---|---|---|---|
| MOV | <25 ns | Trung bình – Cao | Dòng rò tăng dần, điện áp kẹp bị lệch theo từng đợt tăng áp | Đường dây điện xoay chiều/một chiều (AC/DC), Thiết bị bảo vệ quá áp (SPD) loại 1/2 |
| GDT | ~1 µs | Rất cao | Thiết kế tối giản – buồng khí kín, không có cơ cấu chịu mài mòn do các đợt tăng áp thông thường | Đường dây viễn thông, đường dẫn SPD loại 1 N-PE, hệ thống chống sét chính |
| Điốt TVS | <1 ns | Thấp | Không bị suy giảm – đi-ốt tuyết lở silicon | Bảo vệ ở cấp độ PCB, các đường truyền dữ liệu, các cổng I/O nhạy cảm |
Góc nhìn kỹ thuật: ba thành phần này không phải là đối thủ cạnh tranh. Chúng là một bộ đôi phối hợp ăn ý. Một SPD loại 1+2 thường kết hợp một GDT trên đường dẫn N-PE (nơi các dạng sóng sét 10/350 µs mang theo năng lượng khổng lồ) với các MOV trên các đường dẫn L-N / L-PE (nơi các đợt tăng áp dư 8/20 µs cần được kẹp nhanh). GDT hấp thụ cú sốc mạnh; MOV xử lý các đợt tăng áp tiếp theo diễn ra nhanh chóng.
Đây cũng chính là điểm mà chất lượng linh kiện phân biệt giữa sự bảo vệ thực sự và niềm tin hão huyền. Các varistor MOV được sản xuất với một dung sai điện áp: thông thường là ±10% đối với các linh kiện cao cấp từ các nhà cung cấp hàng đầu (tier-1), so với ±20% hoặc thậm chí kém hơn đối với các chip thông thường. Dung sai ±20% có nghĩa là hai MOV “có định mức giống hệt nhau” có thể có điện áp kẹp chênh lệch nhau tới 40%. Chiếc có điện áp kẹp cao hơn sẽ truyền tải nhiều áp lực hơn xuống các linh kiện phía sau. Trong vòng 5 năm sử dụng, MOV cao cấp với dung sai ±10% và vỏ bọc kín bằng epoxy có thể tồn tại lâu gấp đôi so với chip thông thường không được niêm phong và có dung sai lỏng lẻo (Martzloff, Viện Tiêu chuẩn và Công nghệ Quốc gia (NIST), 2014).
Thiết bị bảo vệ quá áp (SPD) loại 1, 2 và 3 – Hệ thống bảo vệ quá áp nhiều lớp
Các loại SPD được xác định dựa trên vị trí lắp đặt của chúng trong hệ thống điện, chứ không phải dựa trên các bộ phận bên trong. Loại SPD quyết định dạng sóng thử nghiệm, mức năng lượng định mức và chức năng dự kiến:
Loại 1 (Cổng vào dịch vụ) Được lắp đặt tại tủ phân phối chính, thường là nơi có hệ thống chống sét bên ngoài. Đã được thử nghiệm với dạng sóng 10/350 µs, mô phỏng một cú sét đánh trực tiếp và mang năng lượng gấp khoảng 20 lần so với xung 8/20 µs. Dòng điện tối thiểu Iimp Dòng định mức: 12,5 kA trên mỗi cực. Đây là bức tường đầu tiên.
Loại 2 (Phân phối phụ) Được lắp đặt trong các bảng phân phối phụ và bảng phân nhánh. Đã được kiểm tra với dạng sóng 8/20 µs. Dòng điện tối thiểu In: 20 kA. Thiết bị này có khả năng xử lý năng lượng dư của xung sét đã vượt qua thiết bị bảo vệ loại 1, cũng như các xung chuyển mạch do động cơ và bộ biến tần (VFD) tạo ra bên trong hệ thống. Đây là loại SPD được lắp đặt phổ biến nhất trong các hệ thống không có hệ thống chống sét bên ngoài.
Loại 3 (Tại điểm sử dụng) Được lắp đặt gần các thiết bị nhạy cảm, thường dưới dạng dải ổ cắm hoặc mô-đun gắn trên thanh DIN, cách tải không quá 10 m. Giúp xử lý các dao động thoáng qua nhỏ còn sót lại mà Loại 2 chưa triệt tiêu hoàn toàn.
Lý do bạn kết nối chúng theo kiểu nối tiếp không phải là để dự phòng. Đó là do nguyên lý vật lý về trở kháng của cáp. Mức điện áp bảo vệ được công bố của một SPD (Up) được đo tại các đầu nối của nó, nhưng dòng điện đột biến chạy qua cáp trong thực tế tạo ra sự sụt áp cảm ứng: Vthêm = L × di/dt, trong đó L là độ tự cảm của cáp và di/dt là tốc độ tăng của dòng điện đột biến. Đối với một dây cáp dài 1 m có độ tự cảm khoảng 1 µH, một xung 10 kA với thời gian tăng 8 µs sẽ tạo ra điện áp bổ sung khoảng 1.250 V ở đầu tải, ngoài điện áp U của SPD.p. Nếu kéo dây cáp đó dài 10 m, điện áp tích lũy có thể vượt quá mức chịu đựng định mức của thiết bị mà bạn đang cố gắng bảo vệ. Đây là lý do tại sao Điều 534.4.4.2 của Tiêu chuẩn BS 7671 quy định phải lắp đặt thêm các thiết bị bảo vệ chống sét (SPD) khi chiều dài dây cáp vượt quá 10 m tính từ thiết bị ở phía thượng nguồn (BSI, 2018).
Cách nối đất của hệ thống quyết định cấu hình SPD. Hệ thống TT (trung tính và đất tách biệt tại điểm lắp đặt) yêu cầu cấu hình 3+1: các thiết bị MOV được lắp đặt giữa mỗi pha và trung tính, cộng với một thiết bị GDT giữa trung tính và PE. Hệ thống TN-S sử dụng cấu hình 4+0: các thiết bị MOV giữa mỗi pha và PE. Nếu kết nối sai cấu hình với hệ thống nối đất không phù hợp, bạn sẽ gặp phải tình trạng thiết bị SPD hoặc không thể phân tán năng lượng đột biến, hoặc tạo ra dòng rò liên tục khiến RCD của bạn ngắt mạch.
Các quy tắc lắp đặt SPD giúp ngăn ngừa sự cố
Thiết bị SPD đắt nhất chính là thiết bị được lắp đặt sai cách. Dưới đây là năm quy tắc lắp đặt mà bạn không được vi phạm, nếu không sẽ phải trả tiền cho một biện pháp bảo vệ mà bạn không nhận được:
Quy tắc 1: Chiều dài dây dẫn ≤ 0,5 m. Các dây cáp nối SPD với thanh cái và với cực nối đất là một phần của mạch bảo vệ. Mỗi milimét thêm vào đều làm tăng độ tự cảm, và độ tự cảm sẽ tạo ra điện áp trong trường hợp có đột biến điện áp. Một bộ dây dẫn dài 1 m có thể dễ dàng làm tăng thêm 1.000 V vào điện áp đi qua mà thiết bị của bạn phải chịu. Hãy giữ cho dây dẫn ngắn nhất có thể về mặt vật lý, và xoắn hoặc buộc các dây L-N-PE lại với nhau để giảm thiểu diện tích vòng lặp.
Quy tắc 2: Thiết bị bảo vệ quá dòng chuyên dụng ở phía nguồn. Mỗi thiết bị SPD phải có công tắc ngắt mạch tự động (MCB) hoặc cầu chì riêng được lắp đặt ở phía trước. Cần chọn kích thước sao cho thiết bị không bị ngắt nhầm khi có dòng đột biến đi qua, nhưng vẫn ngắt mạch nếu SPD bị chập mạch. Cầu chì dành cho động cơ (có giá trị I²t cao) thường được ưa chuộng hơn so với MCB tiêu chuẩn cho vai trò này: chúng có thể chịu được dòng đột biến mà không bị ngắt, nhưng vẫn loại bỏ được các sự cố kéo dài.
Quy tắc 3: Điện trở đất ≤ 10 Ω. Thiết bị SPD của bạn sẽ dẫn hàng nghìn ampe xuống đất chỉ trong vài microgiây. Nếu điện cực nối đất có điện trở cao, dòng điện đó sẽ gây ra sự tăng điện áp trên toàn bộ hệ thống nối đất (V = I × R). Ở mức 10 kA và 10 Ω, điều đó tương đương với 100 kV trên khung máy của thiết bị “được bảo vệ” của bạn. Chính điều này là điều bạn đang cố gắng ngăn chặn.
Quy tắc 4: Các thiết bị SPD được lắp đặt nối tiếp cách nhau không quá 10 m. Khi khoảng cách giữa các thiết bị SPD với nhau hoặc giữa SPD và tải vượt quá 10 m, trở kháng của cáp kết nối sẽ làm giảm hiệu quả phối hợp. Hãy lắp đặt thiết bị SPD tiếp theo gần tải hơn.
Quy tắc 5: Thường xuyên kiểm tra các đèn báo trạng thái. Đèn báo ngắt kết nối nhiệt của SPD sẽ chuyển sang màu đỏ khi MOV đã bị suy giảm đến mức rò rỉ không an toàn. Tuy nhiên, đây là một chỉ báo trễ. Đến khi đèn báo đổi màu, MOV có thể đã ở trong tình trạng rò rỉ cao trong nhiều tháng, dẫn đến khả năng bảo vệ bị suy giảm. Việc kiểm tra trực quan mỗi sáu tháng là mức tối thiểu; kiểm tra hàng năm bằng máy thử tạo xung là tốt hơn. Đối với các hệ thống quan trọng, hãy yêu cầu sử dụng SPD có chức năng báo hiệu từ xa (các tiếp điểm không điện áp) được kết nối với hệ thống quản lý tòa nhà (BMS) hoặc hệ thống SCADA của bạn. Nhờ đó, tình trạng suy giảm sẽ được phát hiện ngay lập tức, chứ không phải phải đợi đến lần tiếp theo khi có người đi ngang qua tủ điện.
Xây dựng một hệ thống bảo vệ phối hợp – Nơi dòng quá tải gặp phải hiện tượng sốc điện
Hầu hết các tài liệu về bảo vệ mạch điện đều không lấp đầy khoảng trống này: cách các thiết bị bảo vệ quá dòng và thiết bị chống sét lan truyền phối hợp hoạt động với nhau trong một tủ điện thực tế. Việc hiểu rõ từng loại thiết bị một cách riêng lẻ là hữu ích. Tuy nhiên, chính việc hiểu rõ sự phối hợp giữa chúng mới là yếu tố phân biệt một hệ thống được bảo vệ an toàn với một hệ thống còn tồn tại những “điểm mù” nguy hiểm.
Mô hình phòng thủ nhiều lớp – Cách thức phối hợp giữa OCPD và SPD
Hãy hình dung một kiến trúc bảo vệ gồm năm lớp, từ nguồn cấp điện của công ty điện lực cho đến tải nhạy cảm nhất:
Nguồn cấp điện
[MCCB chính] - Tầng 1: Bảo vệ quá dòng chính - loại bỏ các sự cố nghiêm trọng,
bảo vệ máy biến áp ở phía thượng nguồn. Có thể điều chỉnh ngưỡng ngắt để đảm bảo tính chọn lọc.
[SPD Loại 1 + MCB chuyên dụng] - Lớp 2: Rào cản sét đầu tiên -
hấp thụ một phần dòng điện sét (10/350 µs). MCB chuyên dụng
cho phép cách ly an toàn nếu SPD bị chập.
[MCB phân phối] - Lớp 3: Quá dòng nhánh - cách ly các sự cố
cho từng mạch riêng lẻ, ngăn chặn tình trạng mất điện dây chuyền.
[SPD Loại 2 + MCB chuyên dụng] - Lớp 4: Rào cản đột biến thứ hai -
triệt tiêu các đột biến dư và các dao động chuyển mạch sinh ra bên trong.
[SPD loại 3 gần tải nhạy cảm] - Lớp 5: Bảo vệ thiết bị đầu cuối -
lớp bảo vệ cuối cùng trong phạm vi <10 m cho PLC, bộ truyền động, máy chủ. U_p phải < U_w của tải.Mỗi tầng xử lý những sự cố mà tầng trước đó không thể xử lý được. Công tắc ngắt mạch chính (MCCB) sẽ loại bỏ sự cố chạm đất cố định – loại sự cố có thể làm dính chặt các tiếp điểm của công tắc ngắt mạch nhánh (MCB). Bộ SPD loại 1 hấp thụ cú sốc sét mạnh có thể làm bốc hơi MOV của bộ SPD loại 2. Bộ SPD loại 3 bắt giữ đỉnh điện áp dư nhỏ – có thể chỉ 600 V – nhưng vẫn đủ để phá hủy một bo mạch logic 5 V.
Chi tiết kỹ thuật thường bị bỏ qua nhất: sự phối hợp về năng lượng giữa các thiết bị SPD Loại 1 và Loại 2. Bạn không thể chỉ đơn giản là nối chúng song song rồi cho rằng năng lượng sẽ được phân chia đều. Thiết bị có điện áp kẹp thấp hơn sẽ chịu phần lớn dòng điện đột biến. Nếu một thiết bị SPD Loại 2 có Up = 1,2 kV được lắp đặt cùng với một thiết bị bảo vệ chống sét (SPD) loại 1 có Up = 1,5 kV trên cùng một đường dẫn, thiết bị Loại 2 sẽ hấp thụ xung điện thay vì Loại 1. Tuy nhiên, thiết bị Loại 2 không được thiết kế để chịu được năng lượng của dạng sóng 10/350 µs. Đây chính là lý do tại sao các bảng phối hợp SPD được nhà sản xuất kiểm tra lại tồn tại: chúng xác nhận rằng thiết bị Loại 1 sẽ kích hoạt trước và hấp thụ phần lớn năng lượng, trong khi Loại 2 chỉ xử lý phần dư giảm còn lại. Tiêu chuẩn IEC 61643-12 cung cấp khung quy định cho các thử nghiệm phối hợp này.
Một chi tiết quan trọng khác: Không bao giờ lắp đặt RCD ở phía trước SPD. Một đợt tăng áp đột ngột sẽ tạo ra một dòng điện ngắn hạn chảy xuống đất. Đó chính xác là hiện tượng mà RCD được thiết kế để phát hiện như một sự cố. Nếu SPD của bạn được lắp đặt ở phía hạ lưu của RCD, mọi sự cố tăng áp đáng kể sẽ làm RCD ngắt mạch và cắt điện cho toàn bộ mạch. SPD phải được kết nối ở phía thượng lưu của bất kỳ RCD nào bảo vệ các tải ở phía hạ lưu. Hoặc, SPD có thể được cấp nguồn riêng từ một nhánh được tách ra trước RCD.
Những sai lầm phổ biến trong việc phối hợp khiến hệ thống của bạn dễ bị tấn công
Sai lầm 1: “Tôi đã lắp đặt các cầu dao ngắt mạch (MCB) trên mọi mạch điện, nên tôi không cần thiết bị bảo vệ chống sét (SPD).” Đây là quan niệm sai lầm đắt giá nhất trong lĩnh vực bảo vệ điện công nghiệp. Một MCB bảo vệ hệ thống dây điện khỏi tình trạng quá dòng kéo dài. Tuy nhiên, nó hoàn toàn vô dụng trước một xung điện áp 6 kV xuất hiện và biến mất chỉ trong vài microgiây. Cơ chế ngắt cơ học của cầu dao thậm chí còn chưa kịp hoạt động thì đợt xung điện đã đi qua và phá hủy các tụ điện trên đường dây DC của bộ biến tần (VFD) của bạn. Bảo vệ quá dòng và bảo vệ chống xung điện dựa trên các nguyên lý vật lý khác nhau. Việc có một trong hai không đồng nghĩa với việc có cả hai.
Sai lầm thứ 2: “Tôi đã lắp đặt một thiết bị SPD loại 1 tại bảng điện chính – toàn bộ tòa nhà đã được bảo vệ.” Trở kháng cáp chính là “kẻ giết người thầm lặng” trong trường hợp này. Nếu thiết bị SPD loại 1 của bạn được lắp đặt tại điểm vào điện và bộ điều khiển CNC nằm cách đó 60 mét ở đầu kia của nhà xưởng, thì điện áp cảm ứng tích tụ dọc theo đoạn cáp dài 60 mét đó, kết hợp với điện áp U của chính thiết bị SPD, sẽ…p có thể khiến bộ điều khiển phải chịu một điện áp đột biến cao gấp nhiều lần so với điện áp định mức U của SPDp. Quy tắc 10 mét không phải là một hướng dẫn; đó là quy luật vật lý. Khi cách xa hơn 10 mét, bạn cần một bộ SPD khác.
Sai lầm thứ 3: “Tôi đã sử dụng cầu dao MCB có đường cong B tiêu chuẩn để bảo vệ SPD của mình.” Trong trường hợp xảy ra đột biến dòng điện, SPD sẽ dẫn dòng điện thoáng qua xuống đất. Dòng điện đó có thể tạm thời vượt quá ngưỡng ngắt từ của MCB. Một MCB theo đường cong B (3–5 lần In) là thành phần dễ bị tổn thương nhất: một cầu dao dạng đường cong B 32 A có thể ngắt do tác động từ tính khi dòng điện đỉnh đạt 160 A – mức mà một đợt tăng áp vừa phải có thể dễ dàng đạt tới. Hãy sử dụng ít nhất một MCB đường cong C, hoặc một cầu chì dành cho động cơ có khả năng chịu I²t cao, để bảo vệ SPD ở phía thượng nguồn. MCB chuyên dụng này có nhiệm vụ ngắt kết nối SPD bị hỏng – chứ không phải ngắt mạch mỗi khi có sự cố tăng áp đi qua.
Sai lầm thứ 4: “Cửa sổ trạng thái của SPD vẫn màu xanh lá cây, nên không sao cả.” Chỉ báo ngắt kết nối nhiệt giám sát một chế độ hỏng hóc: MOV quá nhiệt đến mức mối hàn của nó bị nóng chảy và ngắt kết nối vật lý. Thiết bị này không giám sát sự suy giảm hiệu suất. Một MOV có thể mất 30% công suất xử lý đột biến do sự suy giảm tích lũy trong khi cửa sổ trạng thái vẫn hiển thị màu xanh lá cây. Cách duy nhất để biết liệu một thiết bị SPD có còn bảo vệ theo thông số kỹ thuật định mức hay không là kiểm tra hoặc thay thế thiết bị theo lịch trình. Đối với các hệ thống lắp đặt mà thời gian ngừng hoạt động gây tốn kém (trung tâm dữ liệu, nhà máy sản xuất liên tục), chu kỳ thay thế 3 năm đối với các thiết bị SPD Loại 2 là một tiêu chuẩn phòng ngừa hợp lý.
Bảo vệ mạch dành riêng cho ứng dụng – Lựa chọn thiết bị phù hợp với môi trường
Lý thuyết rất quan trọng. Việc biết cần chỉ định những thông số nào cho ứng dụng cụ thể của bạn mới là yếu tố quyết định để lắp ráp bảng điều khiển một cách chính xác. Dưới đây là cách bản đồ lựa chọn thiết bị thay đổi trong năm tình huống phổ biến:
| Đơn đăng ký | Quá dòng sơ cấp | Sóng tăng áp sơ cấp | Tiêu chuẩn chính | Cạm bẫy không dễ nhận ra |
|---|---|---|---|---|
| Hệ thống điện mặt trời (phía DC) | MCB loại C của DC + cầu chì gPV cho mỗi chuỗi | DC SPD Loại 2, Uc ≥ 1,2 × Voc_max | IEC 60947-2, UL 489B, IEC 61643-31 | Sử dụng MCB dành cho AC trong mạch DC = gây cháy. Mạch DC không có điểm giao cắt qua 0 để dập tắt hồ quang. |
| Bảng điều khiển công nghiệp | MCCB chính + MCB nhánh (đường cong C hoặc D) | Loại 1 hoặc 1+2 tại bảng điện chính, Loại 2 tại các bảng điện phụ | IEC 60947-2, IEC 61643-11 | Dòng điện khởi động của động cơ có thể gây ra hiện tượng ngắt nhầm đối với các bộ ngắt mạch theo đường cong B. Đối với các ứng dụng công nghiệp thông thường, nên đặt mặc định là đường cong C. |
| Trung tâm dữ liệu | MCB ngắt mạch điện tử, có chức năng giám sát từ xa | Loại 2 tại điểm phân phối, Loại 3 tại PDU giá đỡ | IEC 60898, IEC 61643-11 | Việc ngắt mạch do nhiễu là không thể chấp nhận được – nên ưu tiên sử dụng các bộ ngắt mạch điện tử có đường cong có thể lập trình thay vì loại nhiệt-từ. |
| Trạm sạc xe điện | MCB loại C/D + RCD loại A + RDC-DD (phát hiện dòng điện một chiều 6 mA) | Loại 2 SPD tại bảng phân phối | IEC 62955, IEC 61851, IEC 61643-11 | Các bộ sạc xe điện có thể rò rỉ dòng điện sự cố một chiều (DC) có biên độ nhỏ – các thiết bị ngắt mạch rò rỉ (RCD) loại AC tiêu chuẩn không phát hiện được dòng điện này. |
| Trạm gốc viễn thông | MCB + thiết bị bảo vệ SPD chuyên dụng | SPD loại 1+2 với GDT, Up ≤ 1,5 kV | IEC 61643-11, ITU-T K.44 | Điện trở nối đất ≤ 5 Ω (nghiêm ngặt hơn so với tiêu chuẩn công nghiệp là 10 Ω). Tháp đóng vai trò như một thiết bị thu sét. |
Đối với hệ thống điện mặt trời (PV) nói riêng, sự khác biệt giữa tiêu chuẩn UL 489B và UL 1077 là vô cùng quan trọng nhưng thường bị hiểu nhầm. Các thiết bị được liệt kê theo tiêu chuẩn UL 489B đã được thử nghiệm và đánh giá về khả năng bảo vệ mạch nhánh DC – chúng được chứng nhận có thể ngắt an toàn dòng điện sự cố DC trong các hệ thống quang điện theo quy định NEC 690.9. Trong khi đó, thiết bị bảo vệ bổ sung theo tiêu chuẩn UL 1077 thì không. Việc lắp đặt sai loại thiết bị không chỉ vi phạm quy định mà còn tiềm ẩn nguy cơ cháy nổ.
Đối với việc sạc xe điện (EV), tiêu chuẩn IEC 62955 đưa ra yêu cầu về thiết bị RDC-DD (Thiết bị phát hiện dòng điện một chiều dư), có chức năng phát hiện dòng rò một chiều liên tục từ 6 mA trở lên. Một RCD loại A tiêu chuẩn có thể xử lý dòng điện xoay chiều (AC) và dòng điện một chiều dao động (pulsating DC), nhưng không thể phát hiện dòng điện một chiều liên tục. Nếu hệ thống giám sát cách điện tích hợp trên bộ sạc xe điện bị lỗi và gây rò rỉ dòng điện một chiều, RCD loại A sẽ không ngắt mạch. Kết quả là: nguy cơ điện giật sẽ tồn tại vô thời hạn.
Đánh giá và lựa chọn các thiết bị bảo vệ mạch chất lượng
Bạn đã biết mình cần những thiết bị nào. Vậy thì: làm thế nào để phân biệt được một thiết bị bảo vệ được chế tạo tốt với một thiết bị sẽ hỏng hóc ngay khi bạn cần nó nhất?
Các chứng chỉ là tiêu chí sàng lọc đầu tiên của bạn – nhưng chúng chỉ là mức tối thiểu, chứ không phải mức tối đa. Đối với việc mua sắm toàn cầu, các tiêu chuẩn cơ bản bao gồm: IEC 60947-2 (MCCB), IEC 60898-1 (MCB), IEC 61643-11 (SPD), cùng với các yêu cầu khu vực như UL 489 dành cho Bắc Mỹ. Chỉ có dấu CE thôi là chưa đủ. CE là tuyên bố tự nguyện của nhà sản xuất, không phải là kết quả kiểm tra của bên thứ ba. Hãy tìm các dấu chứng nhận TUV, CB hoặc Intertek: những dấu này chứng tỏ thiết bị đã được một phòng thí nghiệm độc lập kiểm tra theo tiêu chuẩn và xác nhận sự tuân thủ.
Các chỉ số về chất lượng sản xuất không chỉ dừng lại ở các chứng nhận. Sự khác biệt giữa một thiết bị bảo vệ có tuổi thọ 5 năm và một thiết bị hỏng sau 18 tháng thường phụ thuộc vào ba yếu tố sau:
Đầu tiên, Việc lựa chọn linh kiện và dung sai. Varistor oxit kim loại (MOV) bên trong thiết bị bảo vệ quá áp (SPD) không phải là sản phẩm đại trà. Các MOV cao cấp từ các nhà cung cấp uy tín duy trì điện áp kẹp trong phạm vi dung sai ±10% và được niêm phong bằng nhựa epoxy để chống thấm ẩm. Việc đóng gói kín giúp ngăn chặn độ ẩm làm gia tăng quá trình xuống cấp trong quá trình vận chuyển đường biển – một nguyên nhân hỏng hóc phổ biến đối với các thiết bị được vận chuyển từ châu Á đến các điểm đến ven biển có độ ẩm cao. Các MOV thông thường với dung sai ±20% và cấu trúc chip trần chỉ được phủ một lớp keo đơn giản sẽ xuống cấp nhanh hơn đáng kể.
Thứ hai, kỷ luật trong việc kiểm thử. Một nhà sản xuất thực hiện thử nghiệm xung sét (cả hai dạng sóng 8/20 µs và 10/350 µs) VÀ thử nghiệm độ ổn định nhiệt trên từng thiết bị riêng lẻ – chứ không chỉ trên mẫu đại diện của lô hàng – sẽ sản xuất ra thiết bị SPD đã được kiểm định thực sự trước khi xuất xưởng. Khi hai thử nghiệm này chỉ được thực hiện trên các lô mẫu, thiết bị trong tay bạn có thể chưa từng được thử nghiệm. Thử nghiệm phun muối (tối thiểu 48 giờ) là một dấu hiệu khác: thử nghiệm này xác minh rằng các đầu nối và vỏ bọc sẽ không bị ăn mòn trong quá trình vận chuyển đường biển – một vấn đề gây ra rất nhiều khiếu nại từ khách hàng đối với các nhà sản xuất Trung Quốc xuất khẩu sang các thị trường ven biển ở châu Âu và Đông Nam Á.
Thứ ba, nhà ở và vật liệu. Các loại nhựa chống cháy được chứng nhận qua thử nghiệm dây nóng ở 850°C (IEC 60695-2-11) là tiêu chuẩn cho các thiết bị SPD cấp công nghiệp. Các vỏ bọc không có tính chống cháy có thể bốc cháy ở nhiệt độ thấp tới 650°C – nằm hoàn toàn trong phạm vi của hồ quang bên trong kéo dài do MOV bị hỏng.
Những dấu hiệu về chất lượng này không phải là những lý tưởng trừu tượng – chúng có thể quan sát được trên các dây chuyền sản xuất thực sự coi trọng công tác kiểm tra. LSP (Wenzhou Arrester Electric), một nhà sản xuất thiết bị chống sét phục vụ thị trường châu Âu và toàn cầu, đã thể hiện đầy đủ quy trình kiểm tra nghiêm ngặt: mỗi thiết bị SPD đều phải trải qua cả thử nghiệm xung sét (độ dốc sóng 8/20 µs và 10/350 µs) và kiểm tra độ ổn định nhiệt trước khi xuất xưởng – 100% được kiểm tra từng chiếc, không phải lấy mẫu theo lô. Quy trình kiểm soát chất lượng sản xuất của họ bao gồm thử nghiệm ăn mòn phun muối trong 48 giờ đối với các bộ phận kim loại, kiểm tra tuân thủ tiêu chuẩn dây nóng đối với vỏ chống cháy PA6+GF30%, và thử nghiệm định kỳ ba thông số (dòng rò, điện áp dư và hệ số phi tuyến) như các bước kiểm tra tiêu chuẩn cho mỗi thiết bị. Đây chính là phạm vi kiểm tra giúp phân biệt một thiết bị bảo vệ mà bạn có thể tin cậy với một thiết bị mà bạn đang mạo hiểm khi sử dụng.
Các dấu hiệu đánh giá nhà cung cấp Các yếu tố giúp phân biệt các nhà sản xuất uy tín với các công ty thương mại bao gồm: thời hạn bảo hành (5 năm là dấu hiệu của một nhà sản xuất tự tin vào sản phẩm của mình; tiêu chuẩn ngành là 2 năm), không có số lượng đặt hàng tối thiểu (nhà cung cấp sẵn sàng chứng minh chất lượng thông qua mẫu thử trước khi yêu cầu cam kết về số lượng) và thời gian phản hồi dưới 12 giờ đối với các thắc mắc kỹ thuật. Một nhà sản xuất còn cung cấp các video tháo rời sản phẩm của chính họ để cho thấy chính xác những gì bên trong đang thể hiện mức độ minh bạch mà các nhà buôn linh kiện và các nhà lắp ráp chất lượng thấp không thể đáp ứng được.
Sự thay đổi quan trọng trong cách suy nghĩ: đừng so sánh các thiết bị bảo vệ mạch (SPD) dựa trên giá mỗi đơn vị nữa. Hãy so sánh chúng dựa trên mức độ chi tiết của chứng nhận, khả năng truy xuất nguồn gốc linh kiện và phạm vi kiểm tra. Một thiết bị SPD $15 bị hỏng âm thầm sau 18 tháng và để dòng điện đột biến phá hủy một ổ đĩa $5.000 không hề rẻ hơn một thiết bị SPD $40 có tuổi thọ 5 năm và bảo vệ được những gì nó cần bảo vệ.
