LSP розробляє і виробляє PV-комбінатори для фотоелектричних систем постійного струму на 600В, 1000В і 1500В, які використовуються в дахових, комунальних і комерційних установках для об'єднання декількох виходів фотоелектричних модулів в шину постійного струму.

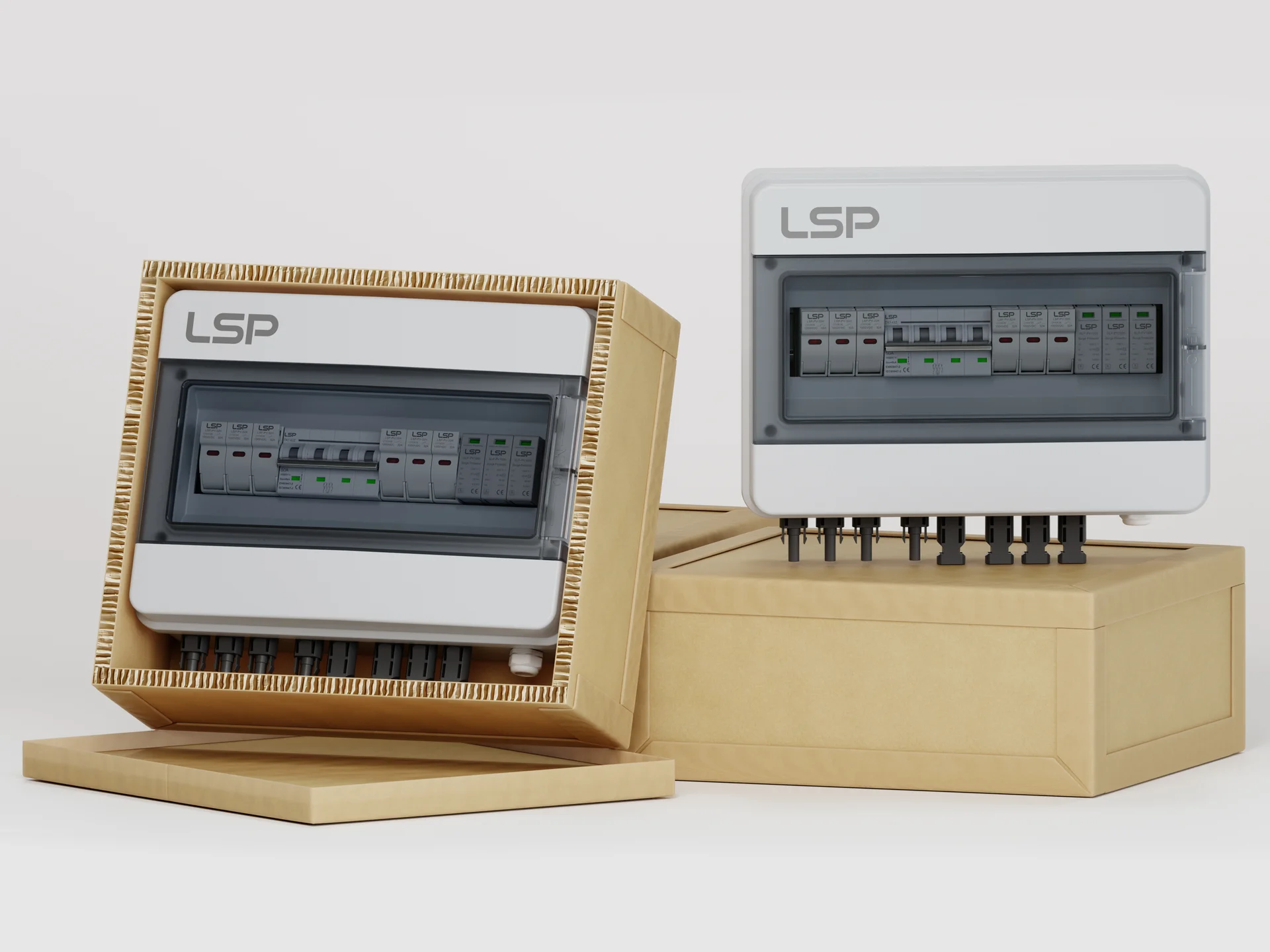

Кожен PV Combiner Box інтегрує в собі функції захисту від перенапруги та перенапруги, підтримуючи надійне об'єднання та захист ланцюгів постійного струму у фотоелектричних системах.
PV Combiner Box розроблений відповідно до IEC 61439 для низьковольтних розподільчих пристроїв, як правило, інтегруючи запобіжники постійного струму, автоматичні вимикачі та пристрої захисту від перенапруги (ПЗП) для захисту на рівні ліній електропередач.
PV Combiner Box має модульну конструкцію з конфігурованими рядковими входами та опціональним моніторингом поточного стану та основних експлуатаційних даних.
Для систем постійного струму без перетину нуля струму, PV Combiner Box розроблений з можливістю відключення струму короткого замикання постійного струму та контролю дуги.
Корпуси PV Combiner Box мають клас захисту IP65-IP67 для зовнішнього середовища, стійкі до температури, вологості, ультрафіолетового випромінювання та соляного туману для довготривалої експлуатації.
600V / 1000V / 1500V DC
Ступінь захисту IP65-IP67
Забезпечує надійну роботу фотоелектричних комбінованих блоків у суворих зовнішніх умовах
Вбудований SPD захист постійного струму
Забезпечує захист від перенапруги для ланцюгів постійного струму фотоелектричних комбінованих блоків і подальшого обладнання

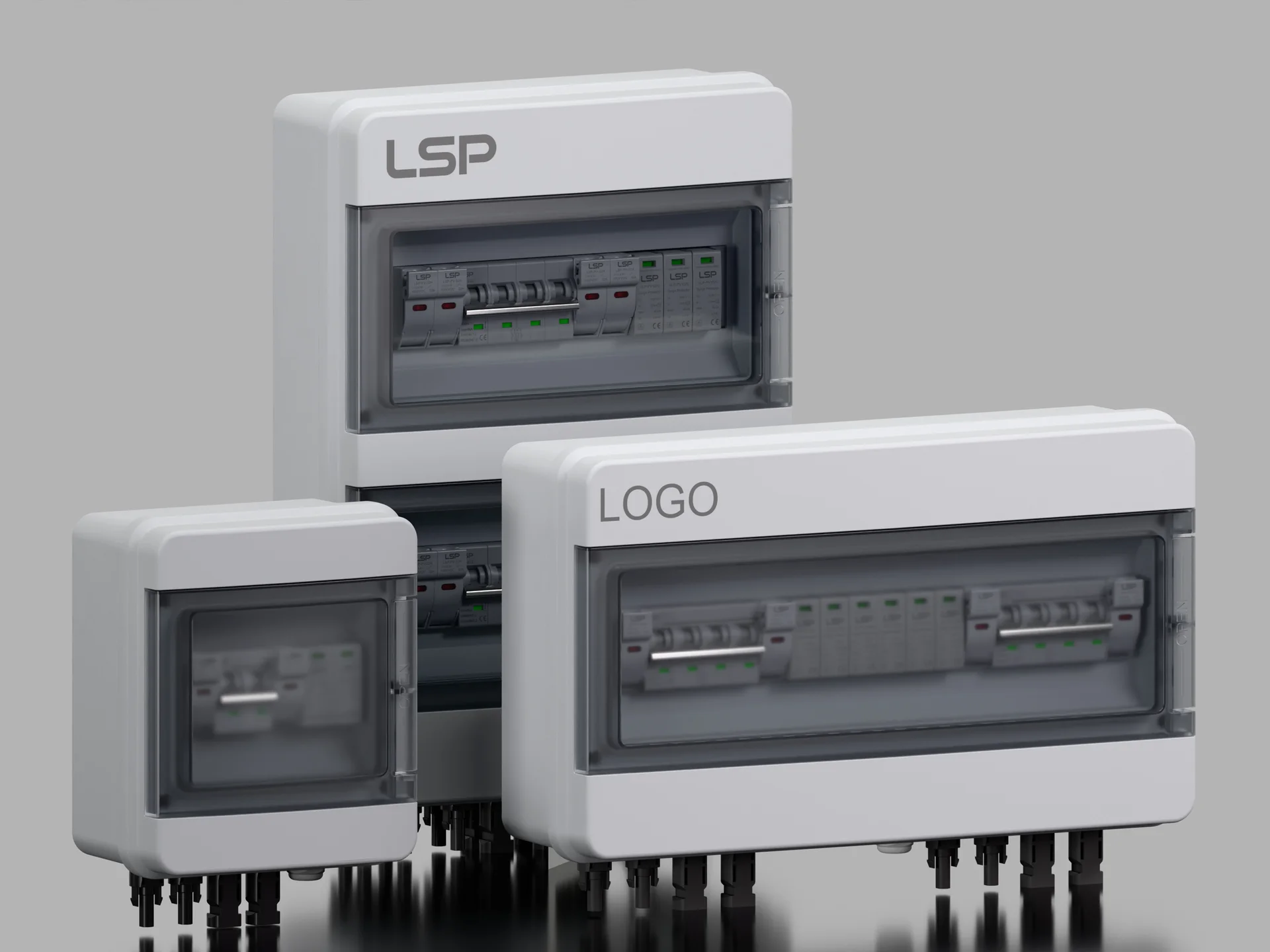

Модульна конфігурація системи
Підтримує налаштування OEM/ODM відповідно до вимог проєкту фотоелектричного комбінованого блоку
PV Combiner Box об'єднує виходи постійного струму від декількох фотоелектричних модулів з входами інверторів у фотоелектричних системах. Він інтегрує функції захисту від перенапруги та захисту від перенапруги для дахових, комунальних та комерційних установок.
PV Combiner Box розроблений відповідно до IEC 61439 для низьковольтних розподільчих пристроїв і охоплює системи з напругою від 600В до 1500В постійного струму.
PV Combiner Box об'єднує запобіжники постійного струму, мініатюрні автоматичні вимикачі, пристрої захисту від перенапруги (SPD) та блоки моніторингу в модульну структуру для об'єднання фотоелектричних модулів та захисту системи.
Внутрішня електрична схема і конструкція ізоляції відповідають стандартам IEC 61439, забезпечуючи безпечну і надійну роботу в умовах постійного струму без перетину нуля струму, що підходить для житлових, комерційних і комунальних фотоелектричних систем.
Відводить перенапруги, викликані блискавкою або імпульсними перенапругами, на систему заземлення всередині фотоелектричного блоку, зменшуючи навантаження на інвертори та наступне обладнання фотоелектричної системи.

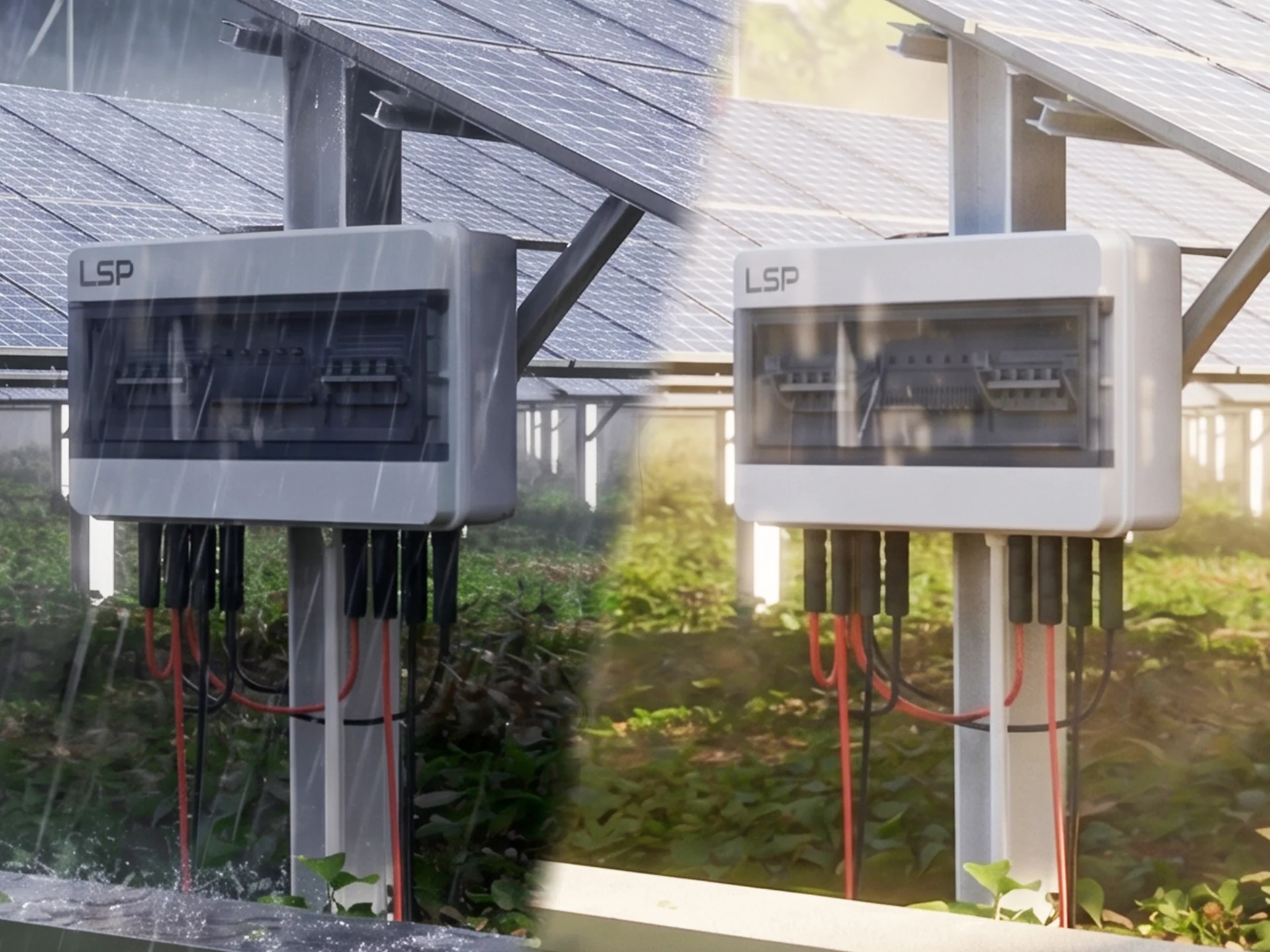

Корпус фотоелектричного комбінованого блоку має клас захисту IP65-IP67, що забезпечує захист від проникнення пилу та вологи і гарантує надійну роботу в суворих умовах експлуатації фотоелектричних модулів на відкритому повітрі.
Забезпечує швидке з'єднання між струнами фотоелектричних модулів і ланцюгом комбінатора всередині коробки фотоелектричного комбінатора, спрощуючи монтаж і підвищуючи ефективність системної інтеграції.
Використовується в фотоелектричних комбінованих блоках для швидкого відключення при перевантаженнях по струму або аномальних умовах, підтримуючи роботу з перезавантаженням і полегшуючи обслуговування фотоелектричної системи.
Забезпечує захист від несправностей на рівні фотоелектричних модулів, автоматично відключаючи ланцюг у разі короткого замикання або перевантаження по струму, забезпечуючи безперервну роботу інших фотоелектричних модулів.
Забезпечує водонепроникний і пилонепроникний кабельний ввід для фотоелектричного комбінованого блоку, ефективно захищаючи кабелі, підтримуючи і зберігаючи ступінь захисту IP впродовж тривалої експлуатації.

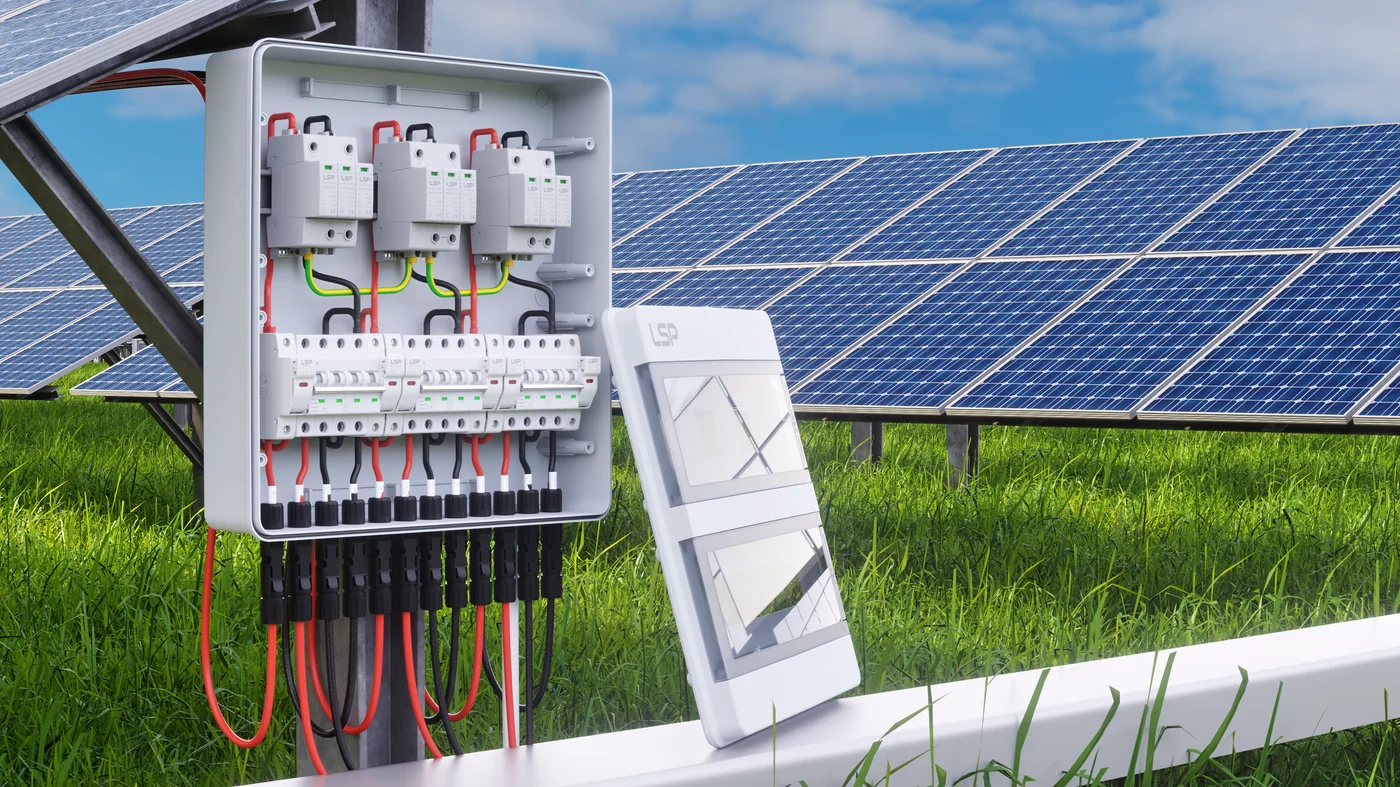

PV Combiner Box - це розподільний блок на стороні постійного струму фотоелектричних систем, який використовується для об'єднання виходів декількох фотоелектричних модулів з входами інвертора. Він інтегрує функції захисту від перенапруги та захисту від перенапруги в одному корпусі.
Конструкція PV Combiner Box підтримує селективний захист і централізоване обслуговування, підвищуючи надійність і експлуатаційну ефективність системи.

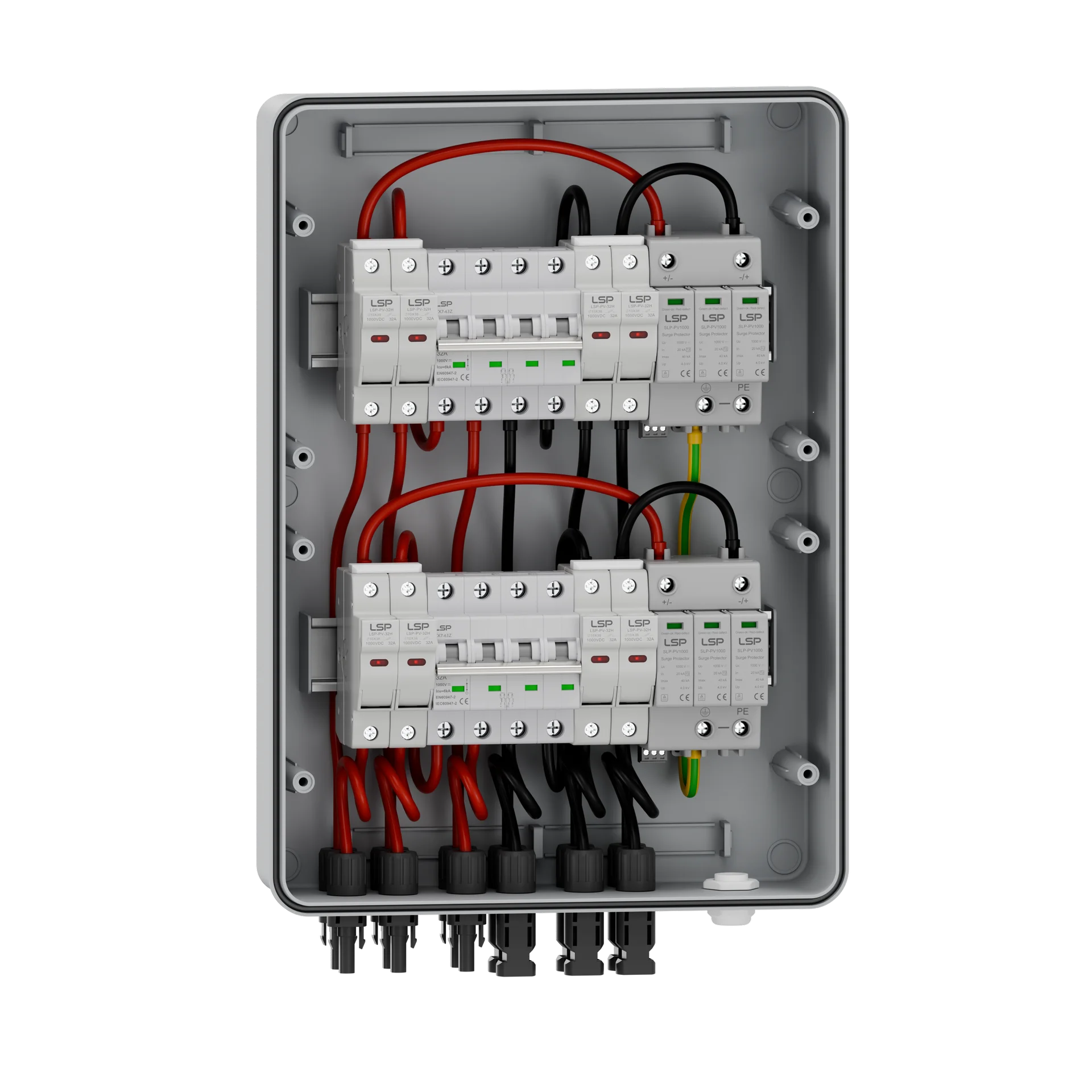

PV Combiner Box - це ключовий пристрій розподілу та захисту постійного струму у фотоелектричних системах.
Він використовується для об'єднання декількох виходів фотоелектричних модулів і подачі їх на вхід інвертора, одночасно інтегруючи функції захисту від перенапруги і захисту від перенапруги в одному корпусі.

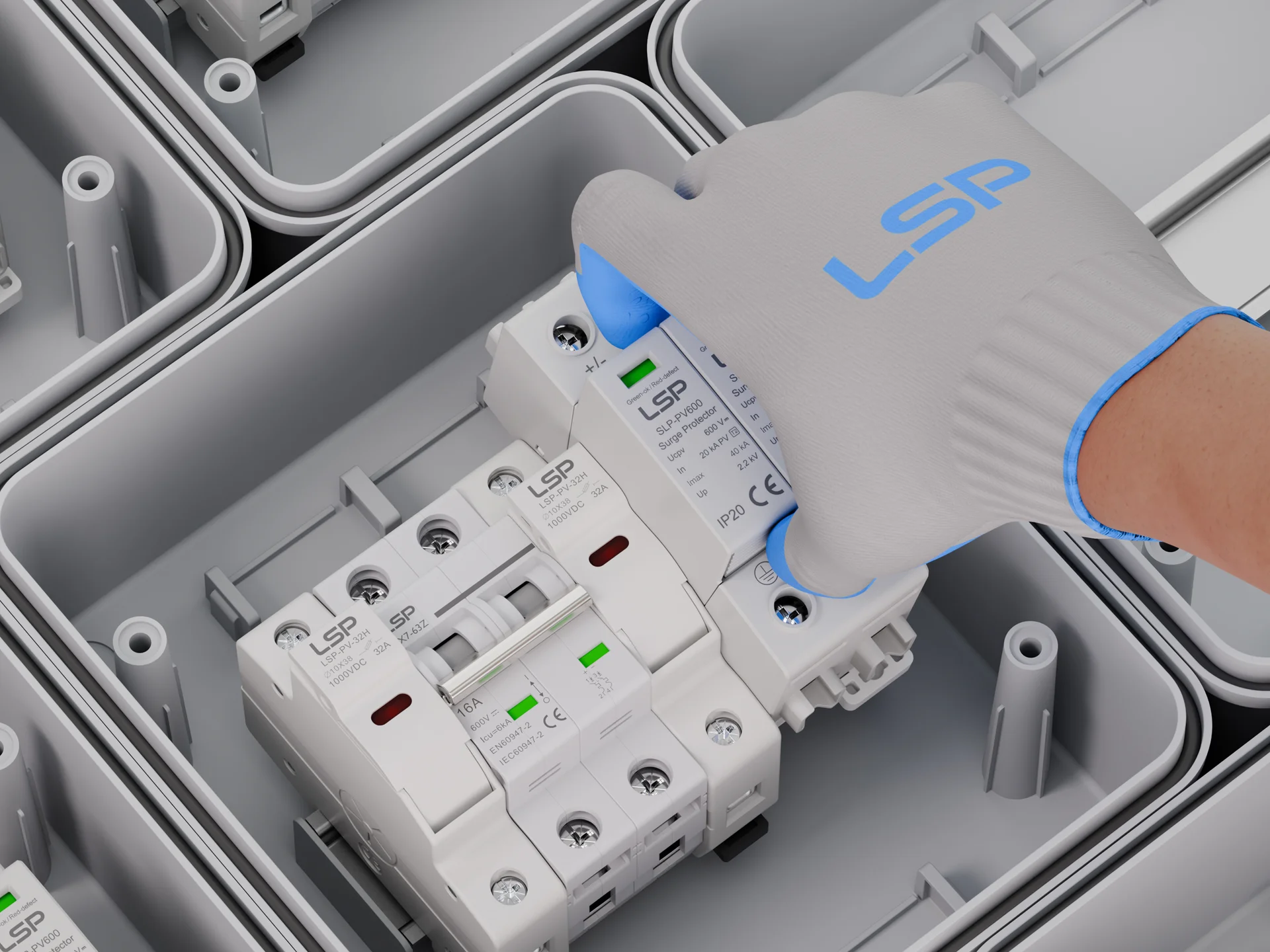

Кожна фотоелектрична лінія захищена індивідуальним запобіжником або захисним пристроєм, що забезпечує селективну ізоляцію несправностей, так що несправність в одній лінії не впливає на роботу інших.
Внутрішня структура є модульною, що дозволяє гнучке компонування та легке обслуговування компонентів всередині комбінованої коробки.
Завдяки ступеню захисту IP65-IP67, сонячний комбінований блок призначений для надійної роботи на відкритому повітрі за будь-яких погодних умов. Для контролю напруги та струму в режимі реального часу можуть бути інтегровані додаткові блоки моніторингу.

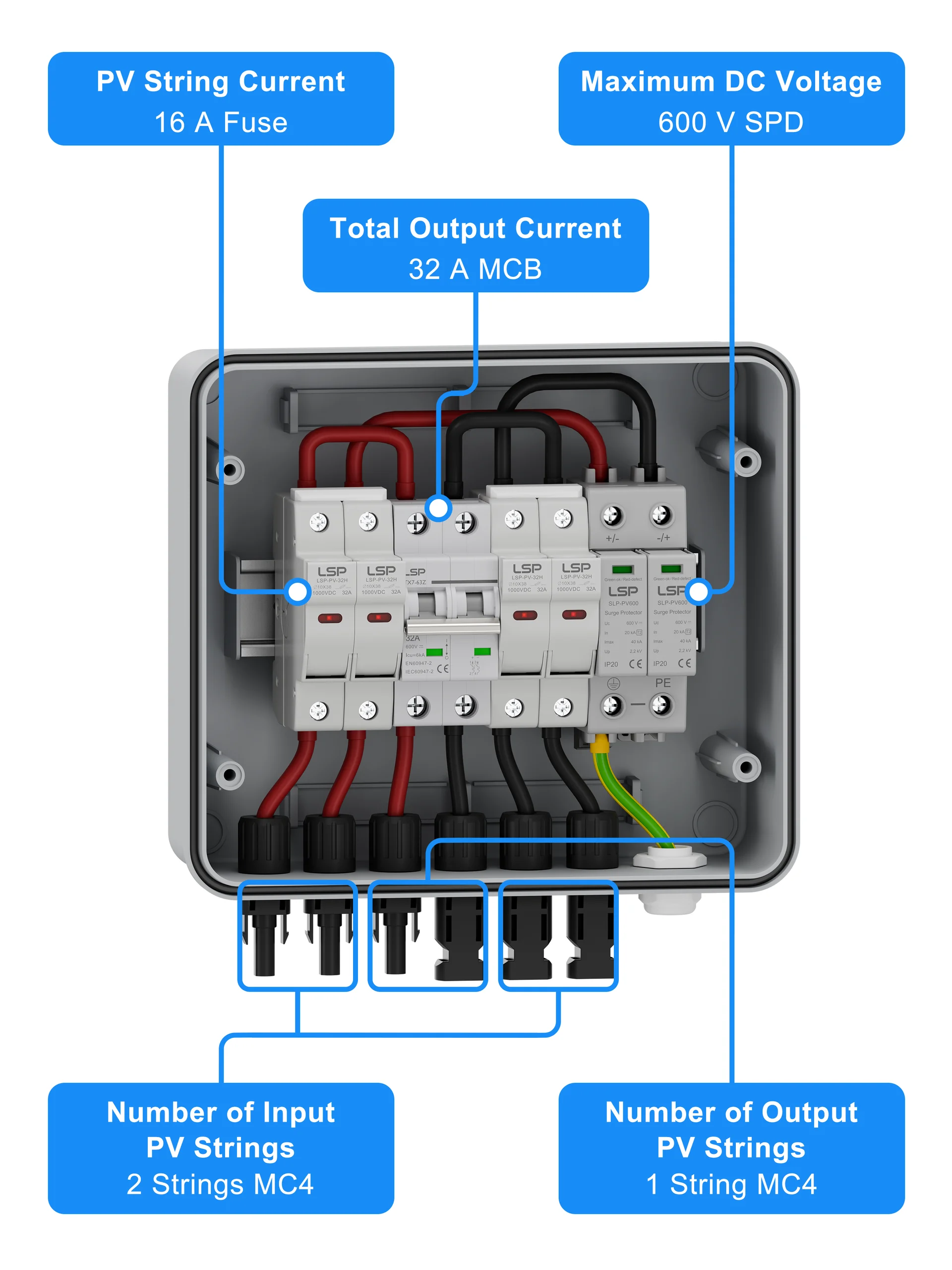

Вибір PV-комбінатора базується на ключових параметрах, включаючи номінальну напругу постійного струму, кількість вхідних фотоелектричних ланцюгів, струм ланцюга, конфігурацію виходу та загальний вихідний струм, щоб забезпечити безпечну та надійну роботу в різних сферах застосування фотоелектричних систем.
Максимальна напруга постійного струму
Максимальна напруга постійного струму сонячного розподільчого пристрою повинна перевищувати напругу холостого ходу фотоелектричної системи в екстремально низьких температурних умовах, щоб запобігти виходу з ладу через перенапругу. Продукти LSP Solar Combiner Box доступні з номінальною напругою 600, 1000 і 1500 В постійного струму для різних масштабів фотоелектричних систем.
Кількість вхідних PV-рядків
Кількість вхідних фотомодулів визначається конфігурацією трекера MPP інвертора та дизайном сонячної системи. Стандартні моделі LSP Solar Combiner Box підтримують 1-3 входи, а для більших вимог до фотоелектричних систем доступні OEM/ODM-кастомізації.
Струм фотоелектричної стрічки
Струм фотоелектричної лінії включає в себе струм короткого замикання (Isc) і максимальний струм в точці потужності (Imp), які використовуються для вибору відповідних номіналів запобіжників постійного струму і автоматичних вимикачів для забезпечення надійного захисту від перевантаження по струму. Конструкції сонячних розподільчих коробок LSP відповідають різним рівням струму в системі.
Кількість вихідних рядків
Кількість вихідних ланцюгів визначає структуру з'єднання між комбінованим блоком та інвертором. Конструкції з одним виходом спрощують підключення, в той час як кілька виходів підтримують складні конфігурації фотоелектричних систем. LSP Solar Combiner Box підтримує гнучкі конфігурації виходів для різних топологій систем.
Загальний вихідний струм
Загальний вихідний струм - це сума струмів усіх паралельних фотоелектричних ланцюгів. Він повинен відповідати номінальному значенню вхідного постійного струму інвертора і забезпечувати достатню пропускну здатність клем і провідників, щоб уникнути перегріву. Сонячний комбінований блок LSP спроектований з урахуванням вимог до пропускної здатності та терморегуляції.

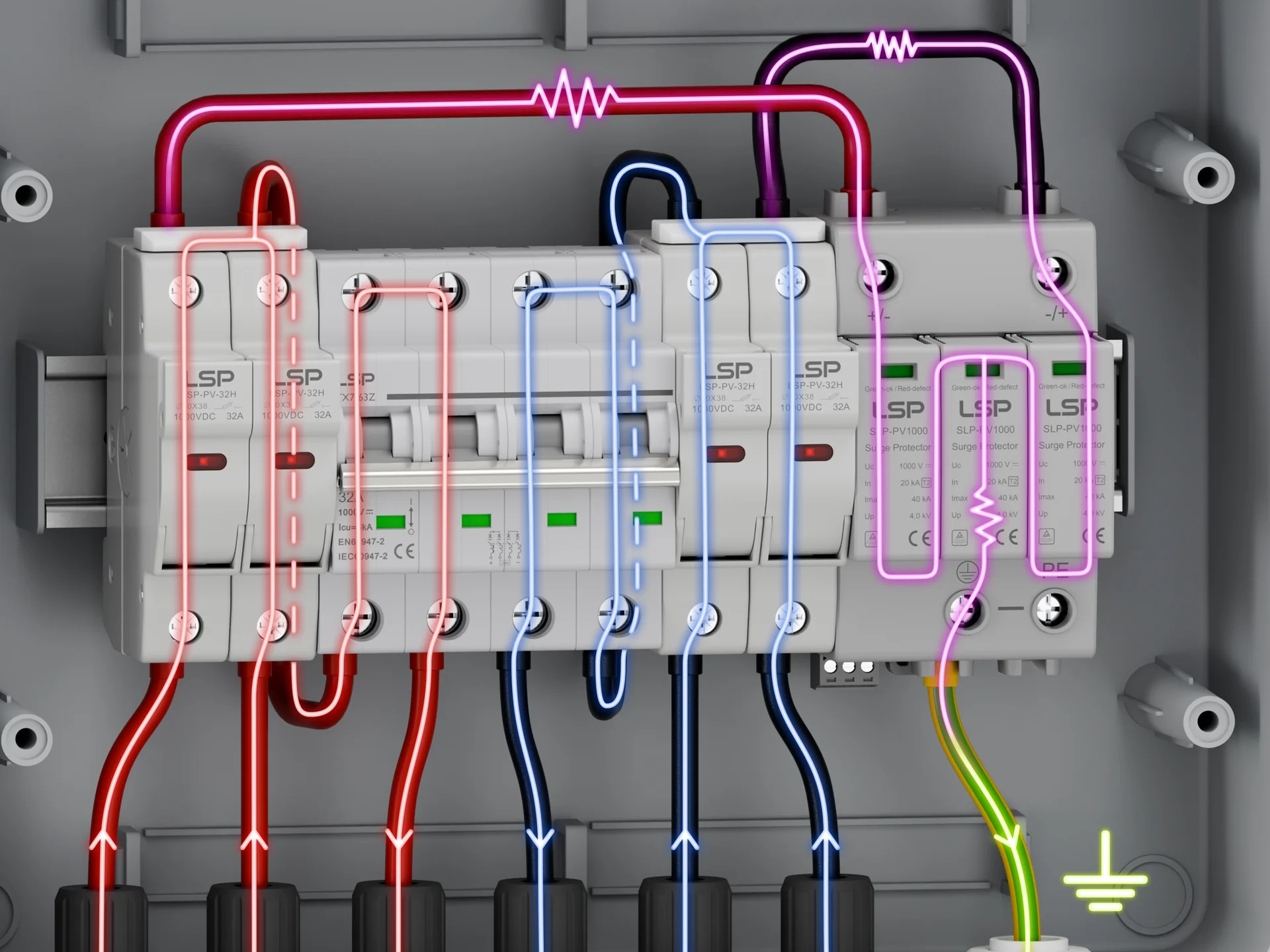

Фотоелектричний комбінований блок використовується для паралельного з'єднання декількох фотоелектричних модулів, об'єднуючи струм при збереженні стабільних рівнів напруги, що забезпечує ефективну передачу постійного струму до інвертора. Система шин з низьким контактним опором зменшує втрати потужності та підвищує загальну ефективність системи, що робить її ключовим компонентом в системах об'єднання фотоелектричних модулів.
Процес комбінування
1. Введення рядка
Фотомодулі з'єднуються послідовно, утворюючи фотоелектричні ланцюжки, генеруючи постійну напругу і струм, які подаються в фотоелектричний блок-комбайн.
2. Захист запобіжником постійного струму
Кожна фотоелектрична лінія обладнана індивідуальним запобіжником постійного струму. Запобіжник автоматично відключає ланцюг при короткому замиканні або перевантаженні по струму, ізолюючи несправні гілки.
3. Об'єднання потоків
Кілька фотоелектричних ліній з'єднані паралельно через систему шин, де струми об'єднуються, а напруга залишається постійною.
4. Пристрій захисту від перенапруги постійного струму (SPD)
Вбудований SPD постійного струму відводить імпульсний струм на землю, захищаючи інвертори та наступне обладнання від пошкоджень від перенапруги.
5. Вихід на інвертор
Об'єднаний вихідний струм подається з фотоелектричного комбінатора на інвертор для перетворення постійного струму в змінний.
LSP PV Combiner Box побудований на основі стандартизованої матриці продуктів, що базується на рівнях напруги в системі та кількості фотоелектричних модулів. Він підтримує гнучкі комбінації та кастомізацію, охоплюючи застосування від житлових фотоелектричних систем на дахах будинків до великомасштабних комунальних сонячних електростанцій, балансуючи ефективність, вартість системи та ефективність електричного захисту.
Класифікація за напругою системи
Призначена для невеликих побутових фотоелектричних систем на дахах будинків та автономних систем зберігання енергії, пропонуючи оптимізоване за вартістю рішення.
Рекомендовані моделі LSP PV Combiner Box:
SLP-1/1-600V, SLP-2/2-600V
Підходить для комерційних і промислових дахових фотоелектричних систем та середніх комунальних сонячних електростанцій. Слугує стандартною конфігурацією для основних фотоелектричних систем середньої напруги, балансуючи між ефективністю та вартістю.
Рекомендовані моделі LSP PV Combiner Box:
SLP-1/1-1000V, SLP-2/2-1000V, SLP-3/3-1000V
Призначена для великих комунальних сонячних електростанцій та плавучих фотоелектричних проектів, має конструкцію з низьким рівнем втрат для надвеликих систем об'єднання фотоелектричних масивів.
Рекомендовані моделі LSP PV Combiner Box:
SLP-1/1-1500 В
Класифікація за кількістю рядків
Підходить для однониткових незалежних систем і невеликих фотоелектричних установок на даху, має компактну конструкцію, що зменшує потребу в просторі для встановлення.
Моделі:
SLP-1/1-600V, SLP-1/1-1000V, SLP-1/1-1500V
2 String Solar Combiner підходить для подвійних інверторних систем MPPT і дахових фотоелектричних установок середньої потужності, забезпечуючи збалансований розподіл струму і підвищену стабільність системи.
Моделі:
SLP-2/1-600V, SLP-2/1-1000V, SLP-2/2-600V, SLP-2/2-1000V
4 String PV Combiner Box підходить для потрійних інверторів MPPT і середньомасштабних комунальних фотоелектричних систем, зменшуючи складність підключення інверторів за рахунок багаторядної інтеграції.
Модель:
SLP-4/2-1000V, SLP-4/4-1000V

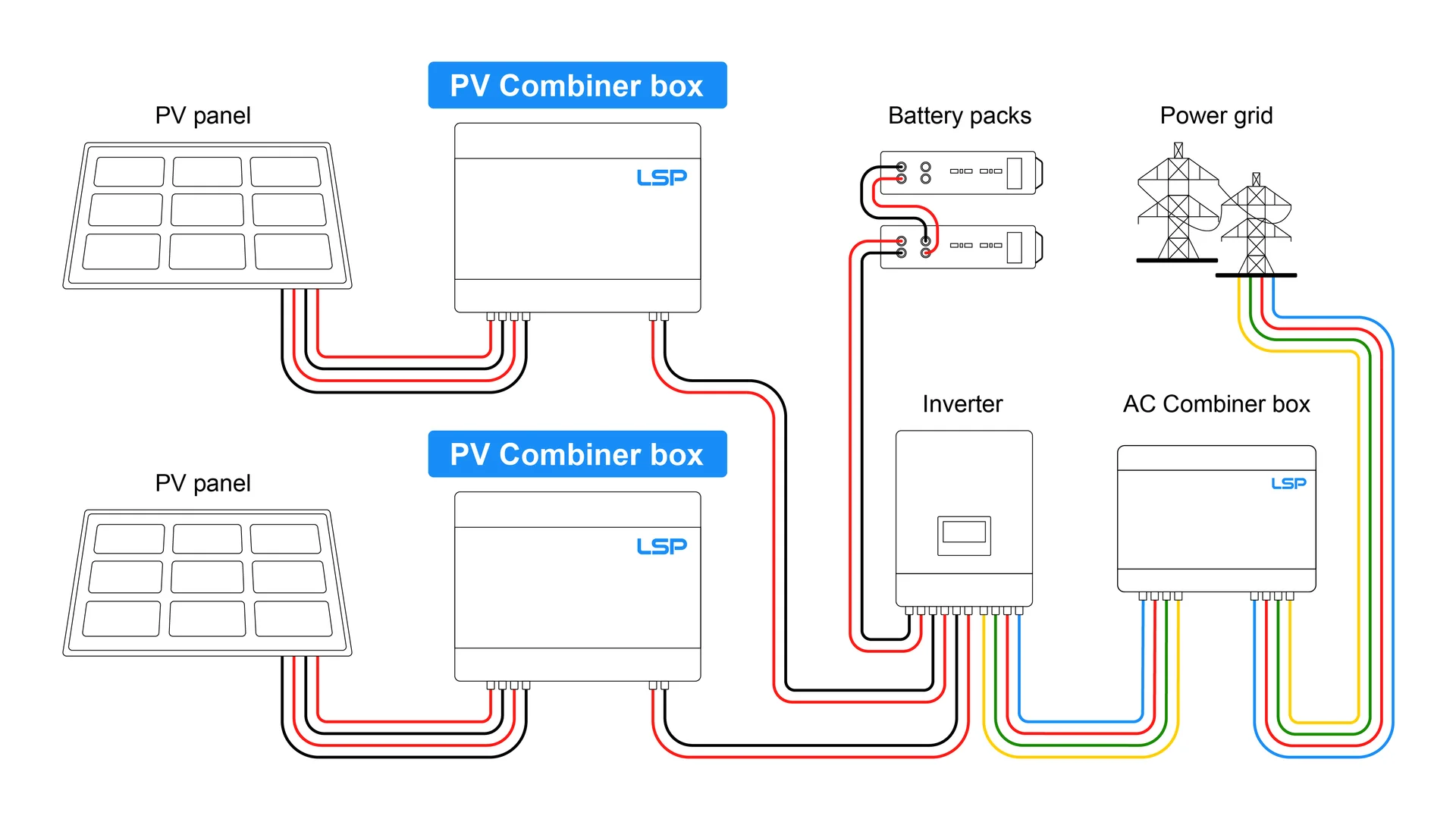

PV Combiner Box - це ключовий пристрій для об'єднання та захисту постійного струму у фотоелектричних системах, який встановлюється між фотоелектричними модулями та інверторами. Він забезпечує об'єднання струму декількох ланцюгів, ізоляцію несправностей і захист від перенапруги, формуючи ефективний шлях передачі постійного струму від рівня модуля до рівня системи, підвищуючи при цьому безпеку і експлуатаційну надійність сонячної системи.
Рівень рядка
Фотомодулі з'єднуються послідовно, утворюючи фотоелектричні ланцюжки, що генерують постійну напругу і струм. Кожна лінія працює незалежно, напруга накопичується залежно від кількості модулів, а струм залишається на рівні модуля, утворюючи основну одиницю фотоелектричної системи.
Комбінований рівень
PV Combiner Box виконує об'єднання постійного струму шляхом паралельного з'єднання декількох фотоелектричних модулів. Він об'єднує струм, підтримуючи стабільну напругу, та інтегрує захист від перенапруги і захист від перенапруги (SPD), слугуючи критично важливим вузлом в архітектурі з боку постійного струму.
Рівень інвертора
Комбінована потужність постійного струму подається на інвертор, де застосовується технологія відстеження точки максимальної потужності (MPPT) для оптимізації вихідної енергії та ефективного перетворення постійного струму в змінний.
Рівень енергосистеми / зберігання енергії
Вихід змінного струму підвищується за допомогою трансформаторів для підключення до мережі або спрямовується в системи зберігання енергії для керування живленням, утворюючи повну архітектуру фотоелектричної системи.

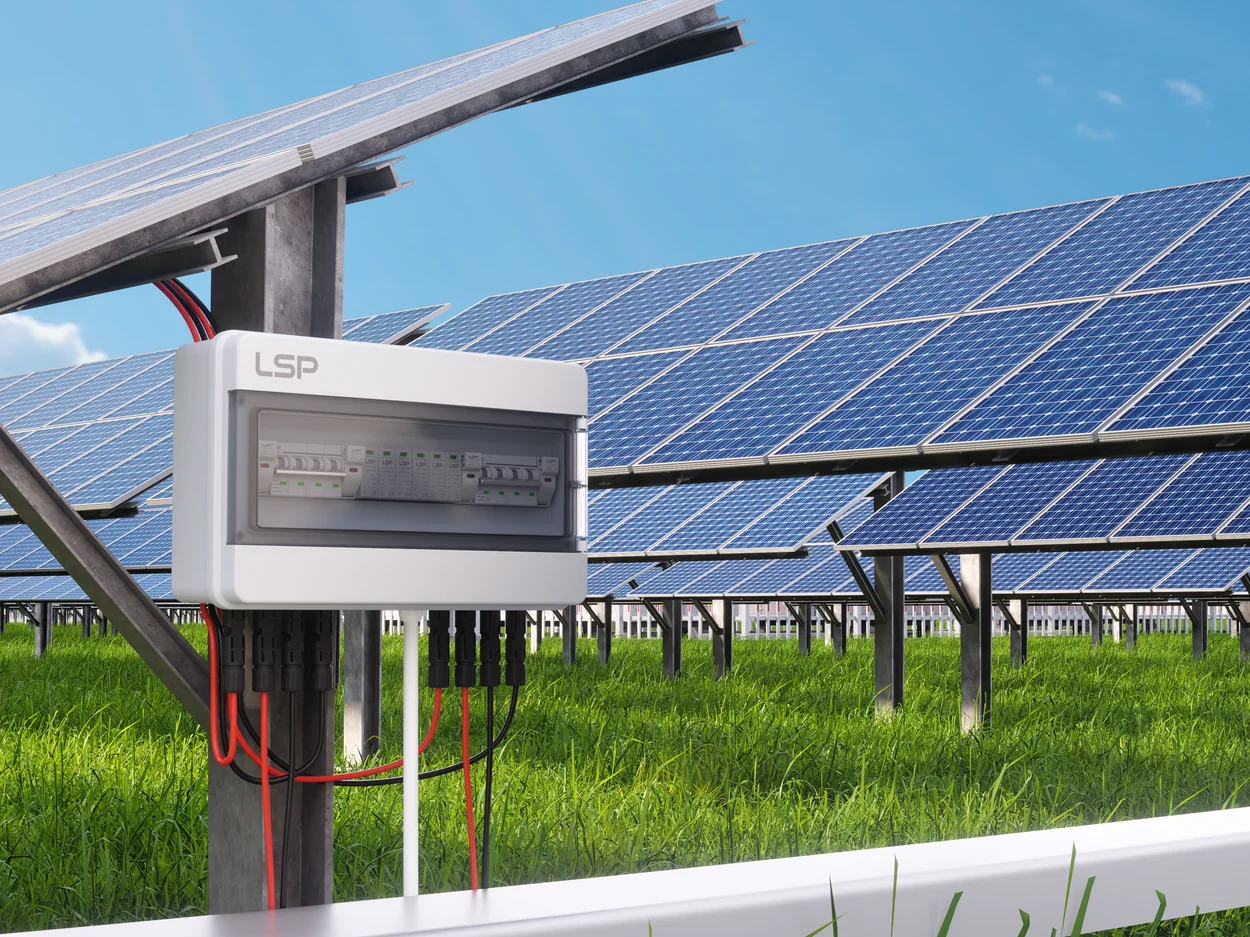

Фотоелектричний комбінований блок використовується на стороні постійного струму фотоелектричних систем для збору та розподілу енергії фотоелектричних модулів, що підходить для житлових, комерційних та комунальних сонячних установок. Він керує кількома входами фотоелектричних модулів, підтримує ізоляцію несправностей і забезпечує скоординований захист постійного струму з вбудованим захистом від перенапруги (SPD) для підвищення надійності системи в умовах експлуатації на відкритому повітрі.
Кожен фотоелектричний комбінований блок LSP проходить комплексні електричні та екологічні випробування перед поставкою. Від вибору сировини до фінальної перевірки всі процеси відповідають стандартам управління якістю ISO 9001 та сертифіковані TUV, CB та CE для світових фотоелектричних застосувань.
Завдяки стандартизованим процедурам тестування та суворому контролю якості, LSP PV Combiner Box забезпечує стабільні електричні характеристики та екологічну стійкість для тривалої експлуатації у фотоелектричних системах.
PV-розподільча коробка виготовляється відповідно до системи управління якістю ISO 9001 та відповідає стандарту IEC 61439, забезпечуючи електробезпеку та надійну роботу у фотоелектричних системах.

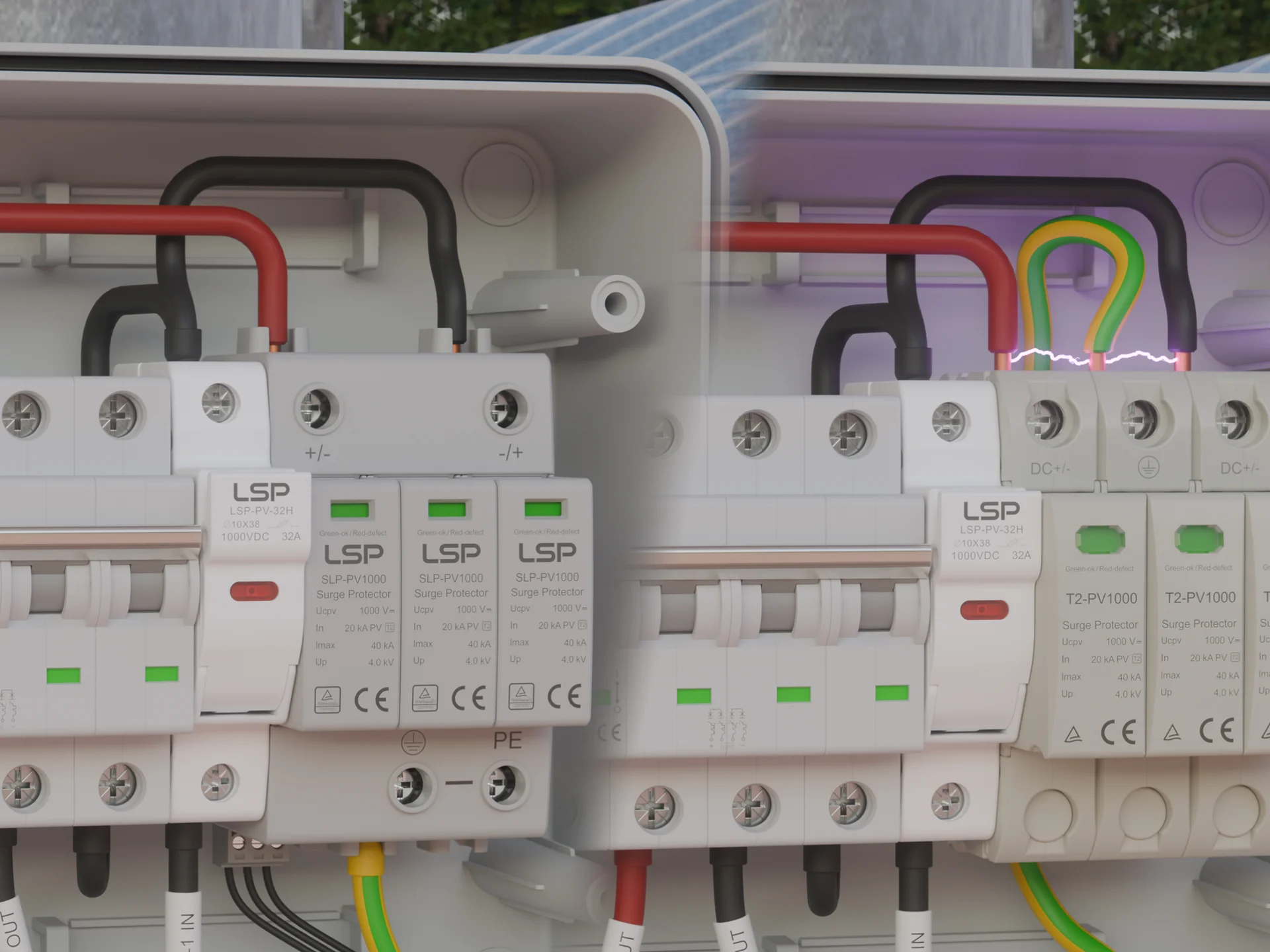

Інтегрований SPD постійного струму в фотоелектричному модулі розроблений відповідно до стандарту IEC/EN 61643-31:2018 і протестований в умовах типу 1 і типу 2 для перевірки ефективності захисту від перенапруги. Ступінь захисту корпусу IP65/IP67 забезпечує стабільну роботу у зовнішніх та суворих умовах.
Кожен фотоелектричний комбінований блок виготовляється відповідно до структурованої системи контролю якості, що включає перевірку сировини, перевірку якості в процесі виробництва та тестування кінцевого продукту. Весь виробничий процес відповідає системі управління якістю ISO 9001, щоб забезпечити стабільну якість продукції та надійну роботу в фотоелектричних системах.

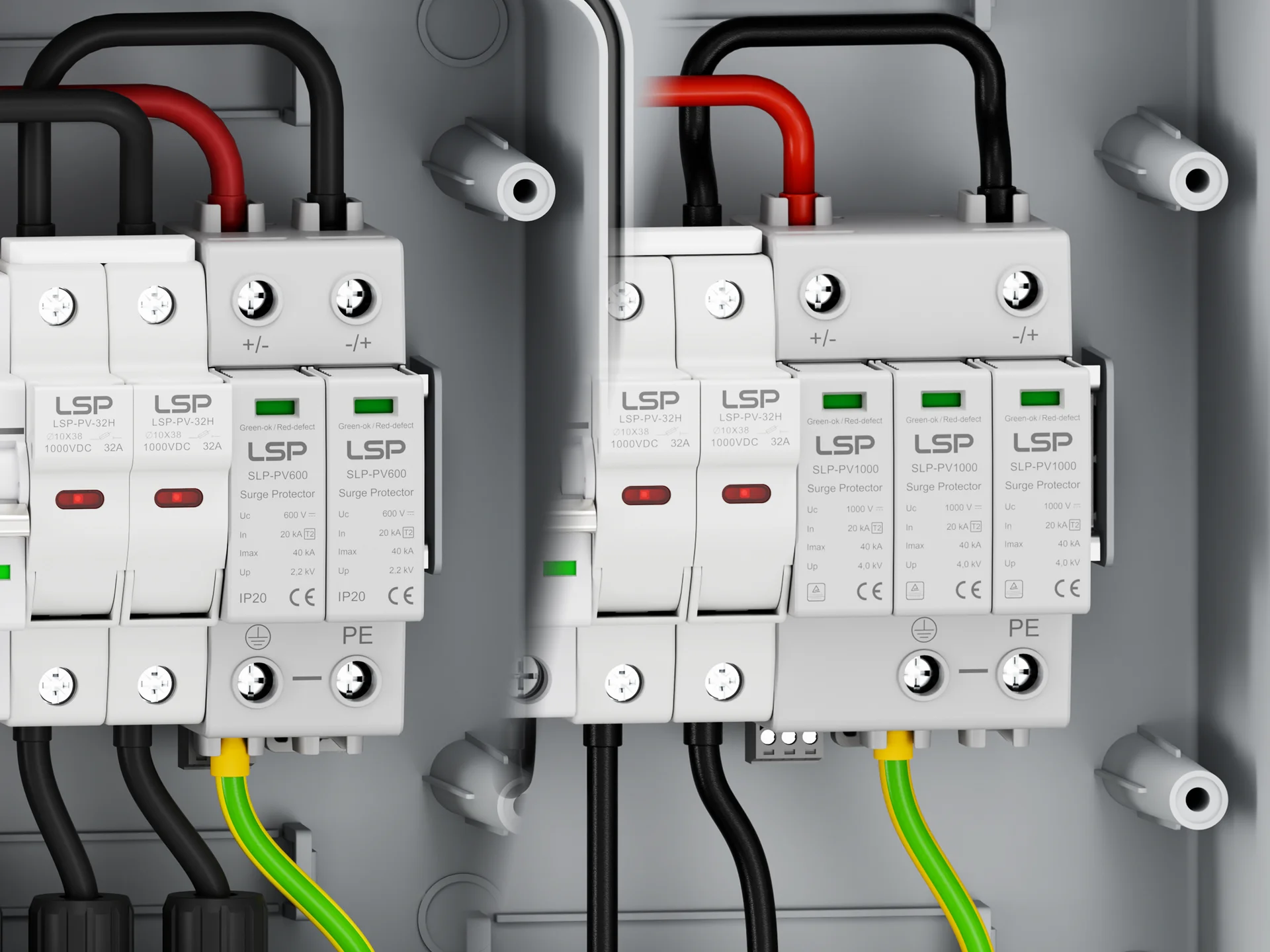

Покриваючи діапазон напруг від 600 до 1500 В, сонячний комбінований блок призначений для широкої системної сумісності та довгострокової експлуатаційної стабільності у фотоелектричних системах розподілу електроенергії на рівні сонячних батарей.
LSP пропонує повний цикл виробництва OEM і ODM для фотоелектричних комбінованих блоків, включаючи проектування, інженерну підтримку, серійне виробництво і післяпродажне обслуговування. Все виробництво здійснюється відповідно до системи управління якістю ISO 9001 для забезпечення стабільної якості та довгострокової надійності.
Рішення для PV-комбінаторів підтримують глобальних EPC-підрядників та системних інтеграторів завдяки стабільним виробничим потужностям та стандартизованому контролю якості.
Виробництво фотоелектричних комбінованих блоків відповідає процедурам управління якістю ISO 9001 від перевірки сировини до фінального тестування. Продукція сертифікована за стандартами TUV, CB та CE, що гарантує відповідність міжнародним вимогам до фотоелектричних систем.
Маючи великий досвід роботи в галузі фотоелектричної енергетики, наша команда інженерів надає технічну підтримку при виборі фотоелектричних комбінованих блоків, конфігурації системи та оптимізації індивідуального дизайну. Модульна архітектура дозволяє гнучко конфігурувати струни, захист запобіжниками, типи SPD та інтерфейси моніторингу в системах на 600-1500 В.
Конфігурації фотоелектричних комбінованих блоків підтримують однорядні та багаторядні конструкції в залежності від вимог проекту. Ключові компоненти, такі як запобіжники, SPD-модулі постійного струму, розміри корпусу та інтерфейси моніторингу, можуть бути налаштовані для різних фотоелектричних застосувань. Така модульна конструкція підвищує гнучкість системи та спрощує довгострокове обслуговування.
На всі фотоелектричні комбіновані блоки надається 5-річна гарантія. Система повного простежуваності забезпечує контроль якості продукції протягом усього виробничого процесу, підтримуючи довгострокову експлуатаційну надійність фотоелектричних установок.
Стандартні конфігурації поставляються протягом 15 днів, тоді як індивідуальні рішення для комбінованих PV-блоків потребують близько 30 днів, залежно від специфікацій проекту. Гнучкий графік виробництва забезпечує своєчасну доставку для глобальних фотоелектричних проектів.
LSP пропонує повний цикл виробництва OEM і ODM для фотоелектричних комбінованих блоків, включаючи проектування, інженерну підтримку, серійне виробництво і післяпродажне обслуговування. Все виробництво здійснюється відповідно до системи управління якістю ISO 9001 для забезпечення стабільної якості та довгострокової надійності.
Рішення для PV-комбінаторів підтримують глобальних EPC-підрядників та системних інтеграторів завдяки стабільним виробничим потужностям та стандартизованому контролю якості.
Виробництво фотоелектричних комбінованих блоків відповідає процедурам управління якістю ISO 9001 від перевірки сировини до фінального тестування. Продукція сертифікована за стандартами TUV, CB та CE, що гарантує відповідність міжнародним вимогам до фотоелектричних систем.
Маючи великий досвід роботи в галузі фотоелектричної енергетики, наша команда інженерів надає технічну підтримку при виборі фотоелектричних комбінованих блоків, конфігурації системи та оптимізації індивідуального дизайну. Модульна архітектура дозволяє гнучко конфігурувати струни, захист запобіжниками, типи SPD та інтерфейси моніторингу в системах на 600-1500 В.
Конфігурації фотоелектричних комбінованих блоків підтримують однорядні та багаторядні конструкції в залежності від вимог проекту. Ключові компоненти, такі як запобіжники, SPD-модулі постійного струму, розміри корпусу та інтерфейси моніторингу, можуть бути налаштовані для різних фотоелектричних застосувань. Така модульна конструкція підвищує гнучкість системи та спрощує довгострокове обслуговування.
На всі фотоелектричні комбіновані блоки надається 5-річна гарантія. Система повного простежуваності забезпечує контроль якості продукції протягом усього виробничого процесу, підтримуючи довгострокову експлуатаційну надійність фотоелектричних установок.
Стандартні конфігурації поставляються протягом 15 днів, тоді як індивідуальні рішення для комбінованих PV-блоків потребують близько 30 днів, залежно від специфікацій проекту. Гнучкий графік виробництва забезпечує своєчасну доставку для глобальних фотоелектричних проектів.
Конструкція PV Combiner Box постійно вдосконалюється на основі даних реальних фотоелектричних проектів та відгуків про застосування на місцях. Досвід промислових установок і розподілених фотоелектричних систем використовується для оптимізації внутрішньої структури, підвищення ефективності захисту та довгострокової експлуатаційної надійності. Цей безперервний інженерний процес забезпечує стабільну роботу сонячних комбінованих блоків у різних сферах застосування сонячної енергетики.
Правильне встановлення та підключення є основою для забезпечення захисту фотоелектричних модулів на рівні системи. Як важливий пристрій розподілу та захисту постійного струму у фотоелектричних системах, місце встановлення, конфігурація електропроводки, конструкція заземлення та конфігурація захисту розподільчої коробки безпосередньо впливають на довгострокову стабільність та експлуатаційну безпеку фотоелектричної системи.
PV Combiner Box призначений для дахових фотоелектричних систем, комунальних електростанцій, а також комерційних і промислових фотоелектричних установок, з основними принципами установки, що включають багаторядну агрегацію, захист від перенапруги, захист від перенапруги і надійну експлуатацію на відкритому повітрі.
6 рядкових входів 1 рядковий вихід Фотоелектричний комбінований блок має модульну конструкцію проводки, що спрощує процес встановлення. Кожен вхідний і вихідний модуль має чітке маркування, що дозволяє інсталяторам підключати кабелі крок за кроком без плутанини.
2 струнних входи 2 струнних виходи Коробка фотоелектричного комбінатора надійно змонтована, кожен струнний кабель промаркований і підключений до відповідних клем. Кабельні вводи забезпечують розвантаження від натягу і підтримують гідроізоляцію.
Виходи підключаються до шин, що ведуть до інвертора, а для захисту встановлюються SPD і заземлення. Перед подачею живлення на систему всі з'єднання перевіряються на полярність і герметичність.
Реальні відгуки про застосування PV Combiner Box в системах зберігання енергії, зарядки електромобілів, комунальних фотоелектричних станціях, на дахах, поза мережею та в агровольтаїчних системах. Ці кейси відображають такі умови, як екстремальні кліматичні умови, розширення системи, ізоляція несправностей та проблеми з технічним обслуговуванням. Вони показують, як PV Combiner Box покращує архітектуру на стороні постійного струму, стабільність системи та операційну ефективність у різних проектних середовищах.
Фотоелектричний розподільний щиток зазвичай оснащений необхідними пристроями захисту для забезпечення безпеки сонячної фотоелектричної системи. Кожна вхідна лінія захищена запобіжником, який відключає ланцюг у разі перевантаження або короткого замикання, запобігаючи пошкодженню кабелів, модулів та інших компонентів. Крім того, більшість розподільчих коробок оснащені пристроєм захисту від перенапруги (SPD) для захисту від стрибків напруги, спричинених ударами блискавки або перехідними процесами при перемиканні. Деякі вдосконалені моделі також можуть мати ізоляційні вимикачі або автоматичні вимикачі для зручності обслуговування. Ці пристрої попередньо встановлені в структурованій схемі, що забезпечує просту установку і надійний захист з моменту подачі живлення на систему.
Регулярне технічне обслуговування включає перевірку герметичності клем, огляд на наявність корозії та перевірку працездатності запобіжників і SPD. Видаляйте пил і сміття з корпусу та слідкуйте за тим, щоб кабельні вводи залишалися герметичними. Негайно замініть пошкоджені компоненти. Періодичне технічне обслуговування запобігає падінню напруги, ослабленню з'єднань і потенційним несправностям, допомагаючи підтримувати надійність системи в довгостроковій перспективі.
Так, більшість фотоелектричних комбінованих блоків мають клас захисту IP65, що означає, що вони повністю захищені від потрапляння пилу і можуть витримувати струмені води з будь-якого напрямку. Для зовнішньої установки необхідно розмістити коробку в легкодоступному для обслуговування місці, але захищеному від прямих механічних пошкоджень. Важливо переконатися, що кабельні вводи належним чином ущільнені за допомогою сальників, що входять до комплекту постачання, і що всі відкриті дроти захищені стійкими до ультрафіолетового випромінювання кабелепроводами або кабельними стяжками. Для забезпечення безпеки та відповідності місцевим електротехнічним нормам і правилам необхідно також виконати належне заземлення та з'єднання.
Коробка об'єднання постійного струму централізує вихідні сигнали декількох сонячних ланцюгів, що спрощує установку пристроїв моніторингу для відстеження продуктивності та швидкого виявлення несправностей.
Сонячний фотоелектричний блок зазвичай розміщується в міцному корпусі з високим ступенем захисту від проникнення (зазвичай IP65-IP67). Ці сонячні комбіновані блоки призначені для захисту від пилу, вологи, ультрафіолетового випромінювання та екстремальних погодних умов.
Так. Фотоелектричні комбіновані блоки можуть бути повністю налаштовані з різною кількістю струн, модульними конфігураціями запобіжників та вбудованими пристроями захисту від перенапруги. Така гнучкість дозволяє комбінованим блокам постійного струму відповідати електричним і експлуатаційним вимогам сонячних електростанцій промислового масштабу.
Коробки-комбайнери PV об'єднують вихідні дані сонячних панелей для агровольтаїчних проектів, а інвертори сонячних насосів перетворюють енергію для надійного живлення систем зрошення, оптимізуючи використання землі та управління водними ресурсами.
