Промисловий захист від перенапруги

LSP: Виробник промислових пристроїв захисту від перенапруги

LSP спеціалізується на постачанні глобальним промисловим клієнтам високоефективних промислових пристроїв захисту від перенапруги та промислових пристроїв захисту від перенапруги на DIN-рейці, що робить компанію надійним професійним партнером.

Наша продукція проходить ретельні випробування та сертифікацію TUV, CB і CE, що гарантує її відповідність міжнародним стандартам. Спираючись на професійний сервіс та технічну експертизу, LSP пропонує комплексні рішення для захисту від перенапруги, що забезпечують довгострокову безпеку критично важливого обладнання, включаючи промислові системи управління, промислові системи розподілу електроенергії, промислові мережі тощо.

Серія продуктів – Промислові пристрої захисту від перенапруги

Відповідно до стандартів IEC 61643 та місць застосування, промислові пристрої захисту від перенапруги (SPD на DIN-рейці) зазвичай поділяються на три типи: SPD типу 1, SPD типу 2, SPD типу 3.

Захист від перенапруги типу 1

Встановлюється на головному вході електроенергії в будівлю для захисту від високих енергетичних стрибків, спричинених прямими ударами блискавки або зовнішніми подіями в системі електропостачання. Типове застосування: головний розподільний щит заводу.

Дізнатися більше
Пристрій захисту від перенапруги типу 1+2

Встановлюється на головному вході до приміщення, забезпечує дворівневий захист одно- та трифазних систем, захищаючи як від прямих ударів блискавки (10/350 мкс), так і від індукованих перенапруг (8/20 мкс).

Дізнатися більше
Пристрій захисту від перенапруги типу 2

Встановлюється в розподільних щитах або промислових панелях управління для пом'якшення помірних стрибків напруги, спричинених перемиканням, коливаннями в мережі або операціями перемикання. Зазвичай використовується в розподільних лініях цехів та лініях промислової автоматизації.

Дізнатися більше
Пристрій захисту від перенапруги типу 2+3

Встановлюються на вході до приміщення або поблизу чутливого обладнання, забезпечують комплексний захист одно- та трифазних низьковольтних систем і працюють як з хвильовими формами 8/20 мкс, так і 1,2/50 мкс.

Дізнатися більше
Захист від перенапруги типу 3

Встановлюється поблизу кінцевих пристроїв для захисту чутливих контролерів, датчиків та інтерфейсів зв'язку, забезпечуючи точний локалізований захист.

Дізнатися більше

Принципи роботи промислових пристроїв захисту від перенапруги

Основна конструкція промислового пристрою захисту від перенапруги (SPD) полягає в тому, щоб “швидко проводити струм у разі потреби та залишатися прозорим у нормальних умовах”. SPD використовують нелінійні компоненти, такі як MOV, газорозрядні трубки (GDT) або гібридні модулі, для динамічного регулювання імпедансу, що дозволяє реагувати на перенапруги за мілісекунди або навіть наносекунди. Механізм роботи можна розділити на три етапи.

Нормальна робота

Коли електрична система працює нормально, промисловий захист від перенапруги залишається у стані високого імпедансу або розімкнутого ланцюга:

  • Він не впливає на нормальний струм або напругу.
  • Він не створює додаткового навантаження на схеми управління або навантаження.
  • Виступаючи в ролі “прозорого захисного шару”, він непомітно захищає промислові панелі управління, ПЛК, сервоприводи та інше важливе обладнання для автоматизації.

На цьому етапі SPD існує, але є майже “невидимим” для системи.

Під час перенапруги

Коли в електромережі виникає промисловий стрибок напруги або перехідне перенапруження, SPD реагує протягом мікросекунд або наносекунд:

  • Його імпеданс миттєво падає, швидко проводячи імпульси високої напруги.
  • Створюється шлях відведення, що направляє надлишковий струм у землю або назад до джерела живлення.
  • Пристрої захищені, що запобігає пошкодженню ПЛК, панелей управління, двигунів або датчиків через перенапругу.
Цей процес діє як “електричний запобіжний клапан”, негайно вивільняючи енергію при виникненні небезпеки.

Відновлення після сплеску

Після зникнення перенапруги SPD автоматично повертається до свого початкового стану з високим імпедансом:

  • Він “відступає”, не впливаючи на роботу системи.
  • Він залишається здатним до повторних реакцій, справляючись із майбутніми сплесками.
  • Він забезпечує стабільну роботу промислового обладнання в стабільному електричному середовищі.

Завдяки цьому динамічному механізму перемикання SPD служить першою лінією захисту промислових електричних систем.

Інструкція з підключення та встановлення промислових пристроїв захисту від перенапруги

На промислових об'єктах вибір правильного SPD (пристрою захисту від перенапруги) є лише першим кроком. Реальна ефективність високопродуктивного промислового пристрою захисту від перенапруги залежить від правильного монтажу. Неправильний монтаж може значно знизити ефективність захисту.

Пристрій захисту від перенапруги типу 1 SPD FLP25-275-3S+1 Схема підключення та установка для електричної розподільної дошки змінного струму, розподільної коробки, розподільного щита

Вибір місця розташування

  • Основний розподільний вхід: Встановіть SPD типу 1 для поглинання більшої частини енергії блискавки.
  • Розподільні щити або панелі управління: Встановіть SPD типу 2 для обмеження залишкових перенапруг і захисту схем управління та промислових панелей управління.
  • Близьке до кінцевого обладнання: Встановіть SPD типу 3 перед PLC, сервоприводами, HMI або промисловими захисними пристроями від перенапруги Ethernet, щоб забезпечити надійний захист кінцевих точок.

Довжина кабелю та падіння напруги

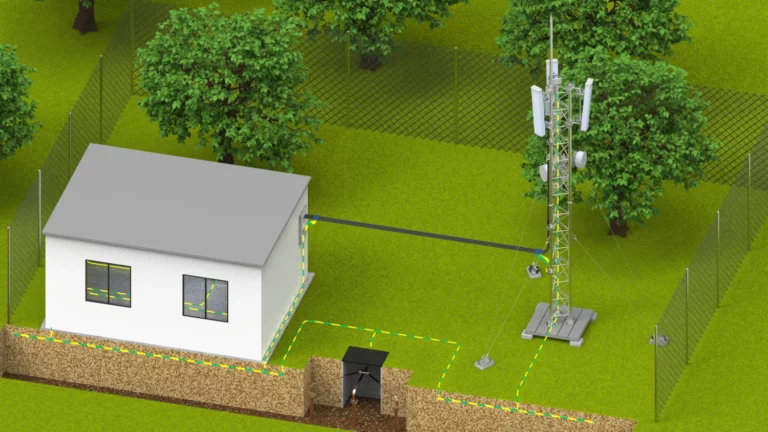

  • Зберігайте опір заземлення <0,5 Ом і переконайтеся, що SPD має незалежний шлях заземлення з низьким імпедансом.
  • Якщо відстань між SPD і обладнанням перевищує 10 метрів, встановіть допоміжний SPD поблизу обладнання, щоб забезпечити повний захист.
  • Прокладайте дроти PE якомога пряміше, уникаючи надмірних вигинів.

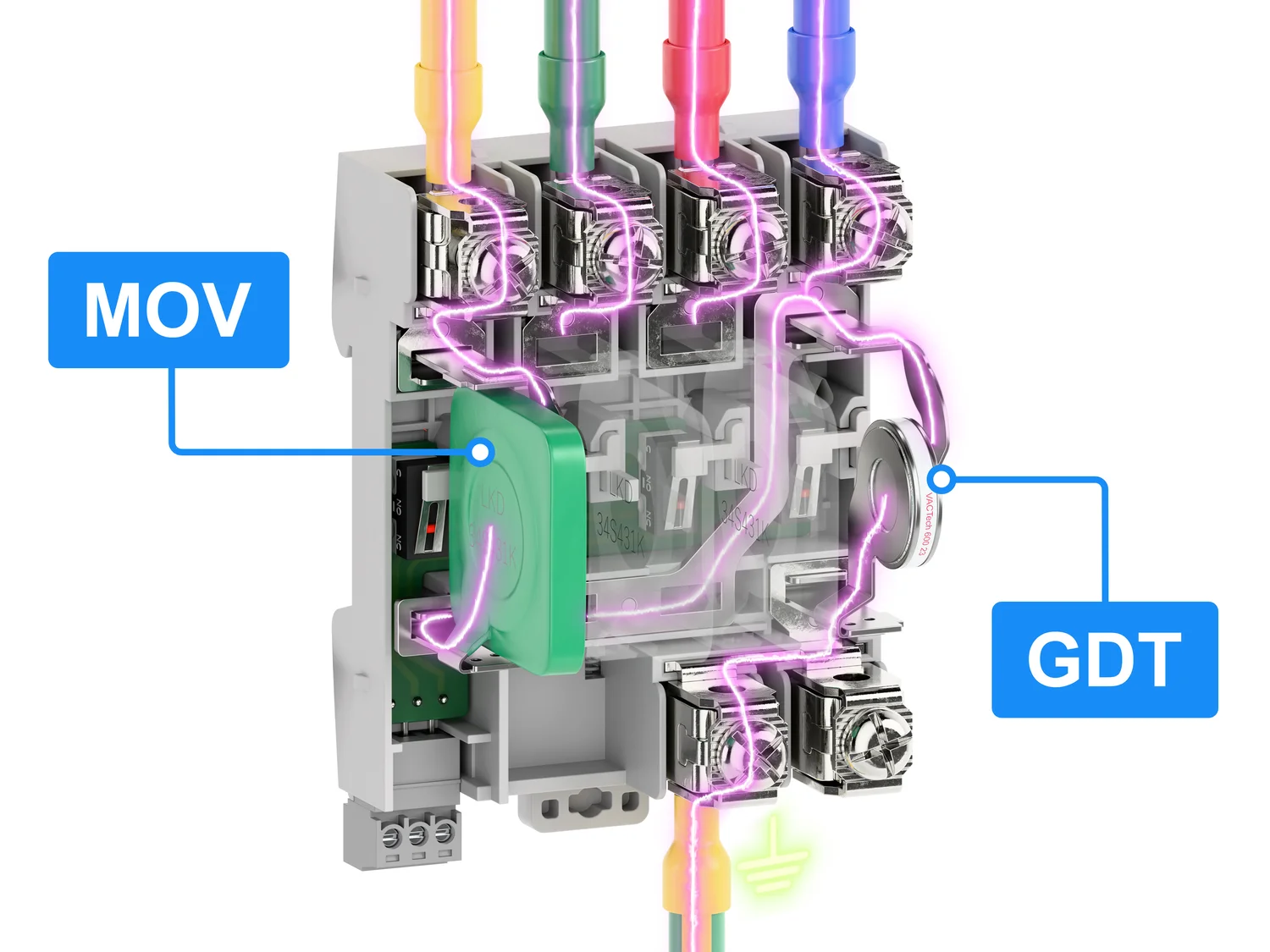

Як працює захист від перенапруги

Надійність та обслуговування пристроїв захисту від перенапруги

У промислових умовах проста установка промислового пристрою захисту від перенапруги не гарантує довгострокову безпеку обладнання. З часом SPD може погіршитися після багаторазового поглинання перенапруги, і без регулярного технічного обслуговування його ефективність захисту може значно знизитися. Тому періодичний огляд і технічне обслуговування мають вирішальне значення для забезпечення довгострокової стабільності системи та безперервного виробництва.

Регулярний огляд та технічне обслуговування

Для забезпечення належного функціонування промислової панелі управління з захистом від перенапруги рекомендується встановити процедуру періодичних перевірок, зосередившись на наступному:
  • Моніторинг стану: Перевірте індикаторні лампи або вікна стану SPD, щоб переконатися, що він не перебуває в стані несправності або спрацьовування.
  • Електричні випробування: Періодично вимірюйте напругу на SPD та опір заземлення, щоб переконатися, що шлях заземлення є надійним і має низький опір.
  • Фізичний огляд: Перевірте клеми, дроти та кріплення на наявність ослаблення, корозії або слідів перегріву, щоб запобігти виходу з ладу захисту через поганий контакт.
  • Ведення обліку та відстежуваність: Ведіть журнали експлуатації та технічного обслуговування SPD, щоб швидко виявляти проблеми після удару блискавки або перенапруги.

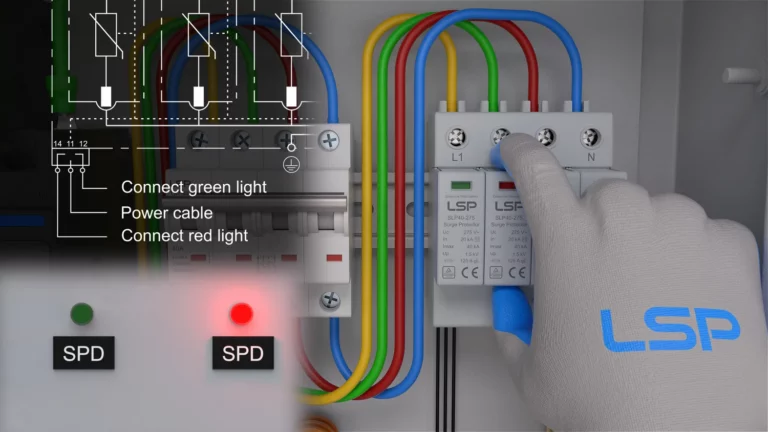

Вікно індикатора стану пристрою захисту від перенапруги для визначення стану SPD

Довгострокова стабільність системи

Надійний захист від перенапруги залежить не тільки від якості продукції, але й від постійного технічного обслуговування. Правильне SPD догляд надає наступні переваги:
  • Подовжений термін експлуатації обладнання: запобігає передчасному старінню або пошкодженню від повторюваних перехідних перенапруг.
  • Стабільна робота основного обладнання: включаючи панелі управління, ПЛК, інвертори, сервоприводи та прецизійні датчики.
  • Захист високоцінних виробничих ліній: утворює довготривалий захисний бар'єр для автоматизованих ліній, промислових двигунів та критично важливих систем управління, запобігаючи значним економічним втратам від незапланованих простоїв.

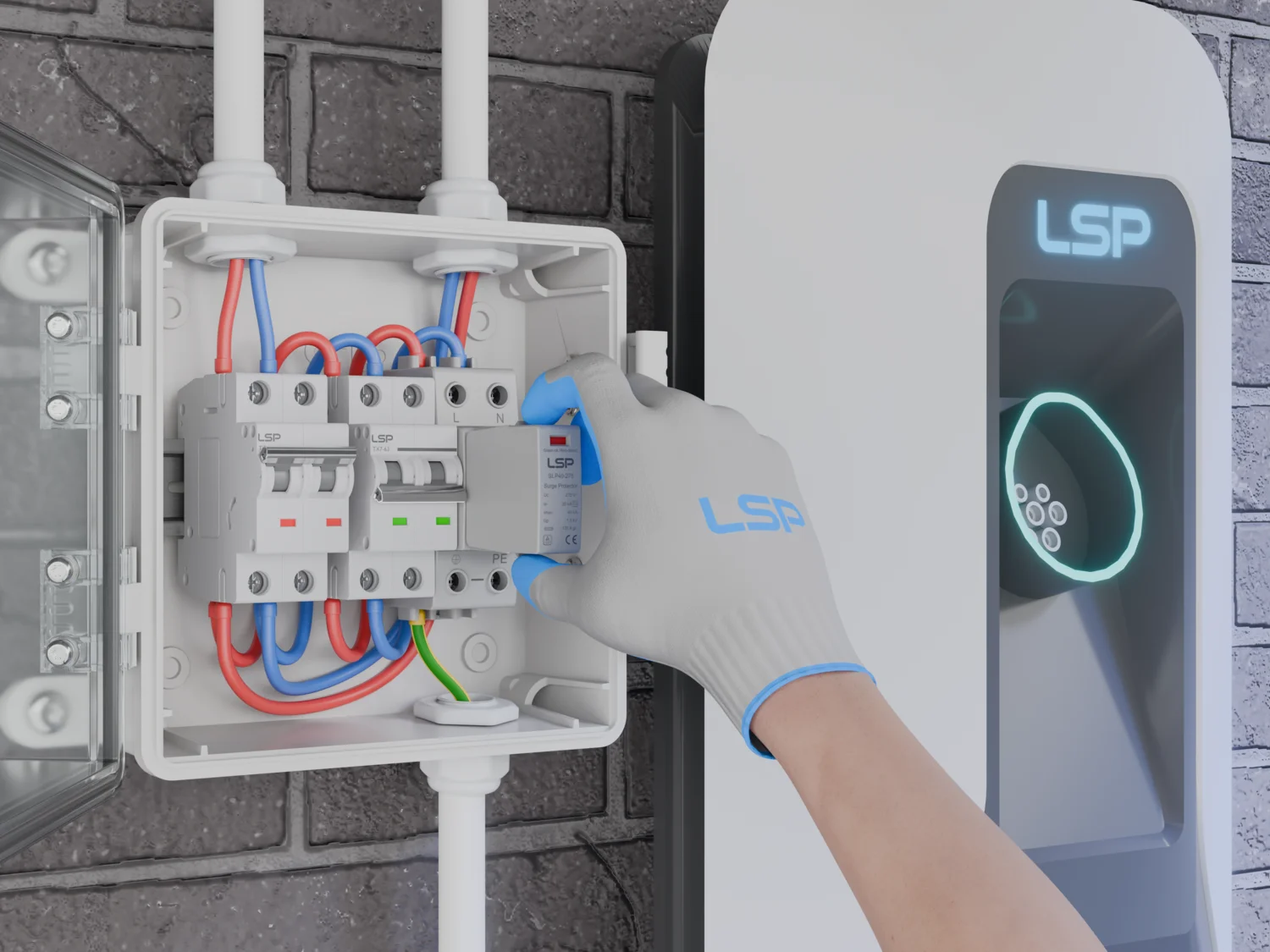

Захист від перенапруги для зарядних пристроїв електромобілів Управління технічним обслуговуванням 1

Поширені помилки при обслуговуванні

На практиці деякі компанії припускаються таких помилок щодо обслуговування SPD:

  • Тільки установка, без перевірки: припускаючи, що SPD не потребує технічного обслуговування, і нехтуючи періодичними перевірками, що призводить до невиявлення несправностей.
  • Покладатися виключно на запобіжники: помилково вважати запобіжники або автоматичні вимикачі засобами захисту від перенапруги, нехтуючи незамінною роллю SPD.
  • Ігнорування якості заземлення: високий опір заземлення або пошкоджені лінії заземлення можуть безпосередньо призвести до неефективності SPD, навіть якщо обладнання виглядає нормально.
  • Затримка заміни: Незаміна SPD після декількох випадків перенапруги знижує його ефективність, роблячи його практично марним.
Що означає «захист від перенапруги»?

Сценарії застосування промислових пристроїв захисту від перенапруги

У сучасних промислових умовах промислові пристрої захисту від перенапруги є необхідними для безпеки обладнання та безперебійності виробництва. Відповідно до міжнародних стандартів (IEC 61643, NFPA 79) та інженерних практик, вибір відповідного промислового пристрою захисту від перенапруги для різних застосувань може ефективно зменшити пошкодження обладнання, час простою та витрати на технічне обслуговування.

Процес відбору заявок:

Тип обладнанняЗахищені об'єктиСценарії застосуванняРекомендований тип SPDКлючові моменти захисту
Автоматизація виробництваПЛК, HMI, сервоприводиШафи управління виробничою лінією, автоматизовані складиТип 2/3 SPDВстановити поблизу обладнання, реалізувати каскадну захист, забезпечити захист від короткого замикання, проводити регулярні перевірки
Енергетичне обладнанняДвигуни, MCC, насоси, компресориШафи управління, моторні центриТип 2 SPDВнутрішній SPD із зовнішнім або вбудованим запобіжником, опір заземлення <0,5 Ом
Енергетичне обладнанняДБЖ, акумулятори, розподільні приміщенняПромислові/комерційні енергосистемиТип 1/2 SPDТип 1 біля головного входу, тип 2 біля розподільних щитів, проводку слід робити якомога коротшою.
Комунікаційне обладнанняПромисловий Ethernet, PoE, CCTVПромислові мережі, залізничний транспорт, портиТип 3 SPDВстановіть поблизу чутливих навантажень, відокремте сигнальні та силові лінії, проводьте регулярні перевірки
Відновлювана енергіяКоробки комбайнерів PV, системи управління вітровими турбінами, BMSФотоелектричні станції, вітроелектростанції, станції зберігання енергіїТип 1/2/3 SPDДвонаправлений захист постійного струму, каскадне розгортання, коротке підключення, регулярний огляд
НафтохіміяПЛК, ДКС, передавачі, вибухозахищені шафиСистеми управління нафтопереробними та хімічними заводамиТип 1/2/3 SPDБагаторівневий SPD, відповідний номінал запобіжника, регулярне технічне обслуговування, дотримання стандартів

Надійний партнер для підприємств, які шукають сертифікований промисловий захист від перенапруги

Сертифікація TUV, CB та CE. Промисловий захист від перенапруги, випробуваний відповідно до стандартів IEC/EN 61643-11 та IEC/EN 61643-31.

Клієнт

Що кажуть наші клієнти про промисловий захист від перенапруги LSP

Виготовлені з високоякісних матеріалів та з точністю до найдрібніших деталей, промислові пристрої захисту від перенапруги LSP мають модульну конструкцію та оптимізоване внутрішнє розташування. Це забезпечує чудові характеристики гасіння дуги, довгострокову надійність та адаптивність до різноманітних вимог промислових об'єктів.
