LSP, düşük voltajlı güç şebekeleri için aşırı gerilim koruma çözümlerinde uzmanlaşmıştır ve alt dağıtım uygulamaları için kapsamlı bir Tip 2 aşırı gerilim koruma cihazları (SPD'ler) yelpazesi sunar.
Tek fazlı ve üç fazlı sistemler için tasarlanan portföy, IEC 61643-11'e uygun olarak TT, TN ve IT topraklama sistemlerini destekler.
Kontrollü koruma seviyesi (Up), güvenilir 8/20 μs deşarj kapasitesi ve uzun süreli termal stabilite ile LSP Tip 2 SPD'ler, tekrarlayan aşırı gerilim koşullarında güvenilir koruma sağlar.
OEM ve projeye özgü özelleştirme, şalt sistemleri ile sorunsuz entegrasyon sağlar.
Tip 2 / Sınıf II
Geçici aşırı gerilimler için Tip 2 aşırı gerilim koruma cihazı
8/20 μs Dalga Formu
Dağıtım Panoları
Dağıtım ve alt dağıtım panolarına montaj için
Düşük Koruma Seviyesi
Gerilim koruma seviyesi (Yukarı), IEC 61643-11
Tip 2 aşırı gerilim koruma cihazları, dağıtım seviyesinde geçici aşırı gerilimleri sınırlayan alt dağıtım sistemleri için tasarlanmıştır. AC şebekelerinde, anahtarlama işlemlerinden veya yakındaki yıldırımdan kaynaklanan artık aşırı gerilimi azaltarak aşağı akış ekipmanını korurlar.

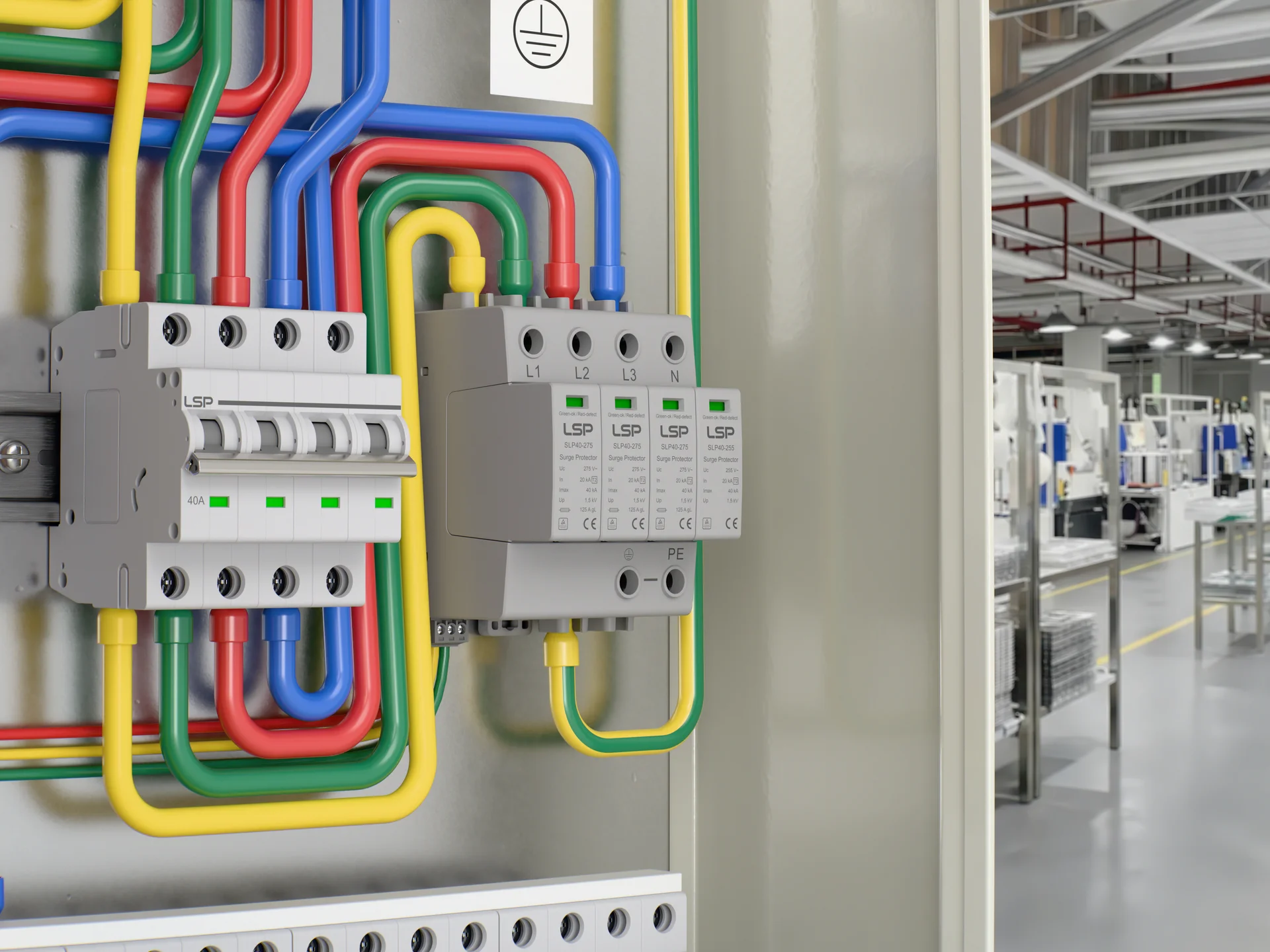

Tip 2 SPD'ler tipik olarak dağıtım panolarına veya kontrol kabinlerine monte edilir ve bara sistemine paralel olarak bağlanır. Yukarı akış Tip 1 SPD'lerle koordine edildiklerinde, etkili bir çok aşamalı aşırı gerilim koruma konsepti oluştururlar.
Tip 2 aşırı gerilim koruma cihazları (SPD'ler), alçak gerilim dağıtım sistemlerinde kontrollü artık gerilim sınırlaması, tekrarlanan aşırı gerilime dayanma kapasitesi ve istikrarlı uzun süreli çalışma elde etmek için özel enerji işleme bileşenleri ve koruyucu mekanizmalar etrafında tasarlanmıştır.
Tip 2 SPD'ler dağıtım düzeyinde geçici aşırı gerilim koruması sağlar ve standart 8/20 μs dalga formlarına göre artık aşırı gerilim (Up) sınırlar. Tekrarlanan aşırı gerilim kapasitesini ve yukarı ve aşağı akış SPD'leri ile koordinasyonu sağlarlar. Dahili MOV'lar ve GDT'ler enerjiyi emer ve termal kararlılığı koruyarak değişken koşullar altında güvenilir çalışmayı destekler.
Tek bir yüksek enerjili yıldırım darbesinden ziyade, normal çalışma koşulları altında meydana gelen tekrarlanan geçici olaylar için tasarlanmıştır.
Koordineli bir koruma konsepti dahilinde Tip 2 SPD, dağıtım seviyesindeki geçici gerilimi kontrol etmek ve elektrik sistemi içindeki aşırı gerilim yayılımını azaltmak için yukarı akış aşırı gerilim koruma cihazlarıyla birlikte çalışır.
Tip 1 yıldırım akım tutucuların aksine, Tip 2 SPD'ler doğrudan yıldırım çarpmaları için tasarlanmamıştır. Dağıtım sistemindeki hassas ekipmanların yalıtımını ve dielektrik gücünü koruyarak orta enerjili dalgalanmaları sürekli olarak bastırmak üzere tasarlanmışlardır.
Dağıtım sistemlerinde, geçici bir aşırı gerilim meydana geldiğinde, Tip 2 aşırı gerilim koruma cihazının (SPD) dahili MOV'u (Metal Oksit Varistör) yüksek empedanstan düşük empedansa geçerek aşırı gerilim akımını toprağa şöntler. Dalgalanmadan sonra, Tip 2 SPD yüksek empedans durumuna geri döner ve sonraki olaylar için hazır olur.
Bu mekanizma, aşağı akım devrelerindeki artık gerilimi (Up) sınırlayarak bağlı ekipmanın darbe dayanım gerilimi (Uoc) içinde kalmasını sağlar. Tip 2 aşırı gerilim koruyucu, hassas cihazlar için güvenilir tip 2 aşırı gerilim koruması sağlayarak yalıtım gerilimini ve potansiyel hasarı önler.
2. Termal bağlantı kesme cihazları ve durum gösterge modülleri ekleyin.
3. Modüler üniteleri monte edin ve dahili bara çubuklarını sabitleyin.
4. Doğru hizalamayı sağlayarak dış ve iç kabukları kapatın.
5. Monte edilmiş SPD'yi DIN ray sistemine monte edin.
6. Modül işlevselliğini ve genel montaj kalitesini doğrulayın.
Tip 2 SPD seçimi, tek bir yüksek enerjili darbe performansından ziyade uzun vadeli aşırı gerilim dayanıklılığını ve artık gerilim kontrolünü vurgular.
| SLP40-275 | Açıklama |
| 20 kA | Nominal aşırı akım |
| 40 kA | Maksimum aşırı akım |
| ≤ 1,5 kV | SPD terminallerinde artık gerilim |
| 275 V AC | Maksimum sürekli çalışma gerilimi |
Tip 2 SPD'ler dağıtım seviyesinde geçici aşırı gerilim koruması sağlar. Yüksek performanslı MOV'lar, düşük sıcaklıklı tetikleme cihazları ve modüler tasarım ile Tip 2 aşırı gerilim koruma cihazları artık gerilimi (Up) sınırlar ve aşağı akış ekipmanını korur. Tasarım, tekrarlanan geçici olayları, uzun vadeli güvenilirliği ve sistem entegrasyonunu vurgulayarak dağıtım devrelerindeki pratik uygulamaları destekler.
Geri bildirim, Tip 2 SPD'leri kullanma deneyimine sahip saha mühendisleri, tesis yöneticileri ve proje liderlerinden gelmektedir. Gözlemler güvenilir çalışma, beklenmedik kapanmaların önlenmesi ve genel kurulum performansına odaklanmaktadır.
Evet. Üç fazlı Tip 2 aşırı gerilim koruma cihazları, ticari veya endüstriyel kurulumlar için tasarlanmıştır ve hassas elektrikli ekipmanlar için etkili aşırı gerilim saptırma ve koruma sağlar.
20 kA Tip 2 SPD'ler konut ve küçük ticari dağıtım sistemleri için tasarlanmıştır ve hassas cihazlar ve elektronik cihazlar için etkili Tip 2 aşırı gerilim koruma cihazları sağlar. 40 kA Tip 2 SPD'ler yüksek talepli ticari veya endüstriyel sistemler için uygundur ve kritik ekipman ve daha ağır yükler için sağlam Tip 2 aşırı gerilim koruması sunar.
Evet. Birçok Tip 2 SPD aşırı gerilim koruyucusu, yeniden kablolama olmadan hızlı değiştirmeye olanak tanıyan ve kesintisiz tip 2 aşırı gerilim koruması sağlayan takılabilir modüllere sahiptir.
Evet. Tip 2 AC aşırı gerilim koruma cihazları ve AC SPD Tip 2 modelleri, DIN rayı kurulumları ve modüler panellerle uyumludur ve kolay entegrasyon ve bakım sağlar.
