Tip 2 DC SPD fotovoltaik sistemlerin DC tarafında kullanılır ve tipik olarak yıldırım kaynaklı ve anahtarlama olaylarının neden olduğu geçici aşırı gerilimleri sınırlamak için invertör DC girişlerine veya birleştirici kutulara monte edilir.
LSP Tip 2 DC SPD IEC/EN 61643-31'e uygun olarak tasarlanmış ve üretilmiştir. 600V, 1000V ve 1500V DC nominal gerilimlere sahip PV sistemleri için uygundur ve DC dağıtım sistemleri için koordineli aşırı gerilim koruma konseptlerinde uygulanır.
Fotovoltaik tesisatlarda, Tip 2 DC SPD, artık aşırı gerilimi azaltmak ve aşağı akım DC ekipmanını korumak için koordineli bir aşırı gerilim koruma mimarisinin parçası olarak Tip 1 veya Tip 1+2 SPD'lerle birlikte kullanılır.
Tipik uygulamalar arasında çatı üstü PV sistemleri, şebeke ölçekli güneş enerjisi santralleri, yüzer PV sistemleri ve birleştirici kutulara ve invertör DC giriş terminallerine kurulan enerji depolama sistemleri yer alır.

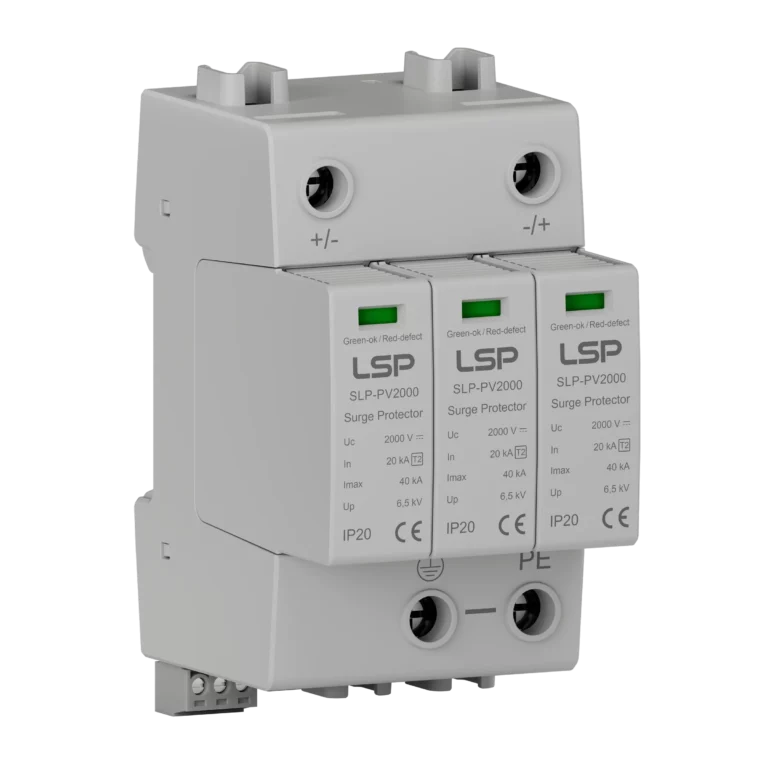

Tip 2 DC SPD
FV DC sistemleri için ikincil aşırı gerilim koruması
8/20 μs Dalga Formu
DC Giriş Kurulumu
IEC / EN 61643-31
PV DC aşırı gerilim koruması için standart
LSP Tip 2 DC SPD, fotovoltaik sistemlerin DC tarafına takılan bir aşırı gerilim koruma cihazıdır. İnvertörleri, birleştirici kutuları ve PV modüllerini yıldırım kaynaklı dalgalanmalardan ve anahtarlama geçici aşırı gerilimlerinden korumak için tasarlanmıştır.
Tip 2 DC aşırı gerilim koruyucu, artık aşırı gerilimi sınırlar ve aşırı gerilim akımlarını topraklama sistemine yönlendirerek ekipman hasarı riskini azaltır ve PV sisteminin sürekli çalışmasını destekler.
Paralel Bağlantı
Tip 2 DC SPD, DC hatlarına paralel olarak bağlanır ve hem ortak mod hem de diferansiyel mod korumasını destekler.
Ortak Mod Koruması
MOV'lar DC+ ile PE ve DC- ile PE arasına bağlanarak hattan toprağa gerilimi sınırlar ve hem ekipmanı hem de personeli korur.
Diferansiyel Mod Koruması
MOV'lar DC+ ve DC- arasına bağlanarak pozitif ve negatif hatlar arasındaki gerilim farkını sınırlar ve inverter giriş terminallerini korur.
Aşırı Akım Tepkisi
Geçici aşırı gerilimler meydana geldiğinde, MOV'lar hızla iletime geçerek aşırı akımları topraklama sistemine yönlendirir ve artık gerilimi sınırlandırır.
Termal Bağlantı Kesme
Dahili termal bağlantı kesme, bileşen bozulması durumunda SPD'nin bağlantısını keserek termal kaçakları önler.
Modüler Tasarım ve Uzaktan İzleme
Tip 2 DC aşırı gerilim koruyucunun takılabilir modül tasarımı, yerinde değiştirmeye olanak tanır ve uzak sinyal terminalleri çalışma durumunun izlenmesini sağlar.
Tip 2 DC SPD, fotovoltaik sistemlerin DC tarafına takılan bir aşırı gerilim koruma cihazıdır. Yıldırım kaynaklı dalgalanmalara ve anahtarlama geçici aşırı gerilimlerine dayanması için 8/20 µs dalga formu ile test edilmiştir.
Tipik olarak invertör DC girişlerine veya birleştirici kutuların içine monte edilen Tip 2 DC aşırı gerilim koruyucu, artık gerilimi sınırlandırarak ve invertörleri ve diğer DC ekipmanlarını aşırı gerilimle ilgili hasarlardan koruyarak ikincil veya ek koruma sağlar.
Tip 2 DC SPD, fotovoltaik sistemlerin DC tarafına monte edilen, yıldırım kaynaklı dalgalanmaları ve anahtarlama geçici aşırı gerilimlerini absorbe etmek için 8/20 µs dalga formu (In ve Imax) ile test edilen bir aşırı gerilim koruma cihazıdır.
Tip 2 DC SPD, DC hatları ile toprak arasında düşük empedanslı bir yol oluşturur. Geçici aşırı gerilim ekipmanın dayanma seviyesini aştığında, Tip 2 DC aşırı gerilim koruyucu aşırı gerilim akımını topraklama sistemine yönlendirerek artık gerilimi sınırlandırır ve inverterleri, birleştirici kutuları ve PV modüllerini korur.
Tip 2 DC SPD, yıldırım kaynaklı ve anahtarlama dalgalanmaları altındaki performansını doğrulamak için 8/20 µs'lik bir aşırı akım dalga formu ile test edilmiştir.
8/20 µs dalga biçimi, 8 µs yükselme süresine ve 20 µs yarı değer süresine sahip aşırı akımları simüle eder.
In (Nominal Deşarj Akımı): Tip 2 DC aşırı gerilim koruyucunun tekrarlanan 8/20 µs aşırı akım değeri, uzun süreli dayanıklılığı gösterir.
Imax (Maksimum Deşarj Akımı): Tek olaylı maksimum 8/20 µs aşırı akım dayanım kapasitesi.
Yukarı (Gerilim Koruma Seviyesi): Aşırı gerilim deşarjından sonra ekipmanda kalan gerilim; daha düşük Up daha iyi koruma sağlar.
Tip 2 DC SPD, fotovoltaik DC hatlarına paralel olarak bağlanır.
Normal koşullar altında MOV yüksek empedans durumunda kalır ve sistemin çalışmasını etkilemez.
Geçici aşırı gerilim oluştuğunda, MOV hızla iletime geçer ve direnci keskin bir şekilde düşerek Tip 2 DC aşırı gerilim koruyucunun aşırı gerilim akımını topraklama sistemine yönlendirmesine izin verir.
Deşarj sırasında, MOV üzerindeki voltaj belirli bir seviyeye kelepçelenerek ekipmandaki artık voltaj sınırlandırılır.
Dalgalanmadan sonra MOV yüksek empedans durumuna döner ve normal çalışma devam eder.
MOV tekrarlanan dalgalanmalar veya sürekli aşırı gerilim nedeniyle bozulursa, entegre termal bağlantı kesme mekanizması termal kaçağı önlemek için cihazı izole eder.
MOV (Metal Oksit Varistör)
MOV, çinko oksit malzemeye dayanan Tip 2 DC SPD'nin temel koruma elemanıdır. Normal gerilim altında yüksek empedans durumunda kalır ve aşırı gerilim koşulları altında hızla iletken hale gelerek nanosaniye tepki süresiyle aşırı gerilim enerjisini emer ve dağıtır.
Termal Bağlantı Kesme
Termal bağlantı kesme mekanizması sıcaklığı izler ve bileşen bozulması nedeniyle aşırı ısınma meydana geldiğinde devre bağlantısını keserek termal kaçağı önler.
Durum Göstergesi Penceresi
Durum pencereleri Tip 2 DC aşırı gerilim koruyucu durumunun görsel bir göstergesini sağlar. Yeşil normal çalışmayı gösterirken, kırmızı bozulma veya bağlantının kesildiğini gösterir.
Uzak Sinyalizasyon Modülü
Uzaktan sinyalizasyon modülü, durum göstergesi için kuru kontak çıkışları sağlayan ve izleme veya SCADA sistemleriyle entegrasyona olanak tanıyan isteğe bağlı bir özelliktir.
Ucpv (Maksimum Sürekli Çalışma DC Gerilimi)
Ucpv, Tip 2 DC SPD'nin sürekli olarak dayanabileceği maksimum DC voltajını tanımlar ve en düşük ortam sıcaklığında PV sistemi açık devre voltajından (Voc) daha düşük olmamalıdır.
(Nominal Deşarj Akımı)
Tip 2 DC SPD'nin tekrarlanan aşırı akım dayanım kapasitesini temsil eder ve uzun süreli dayanıklılığı gösterir.
Imax (Maksimum Akım Deşarjı)
Imax, Tip 2 DC aşırı gerilim koruyucunun tek bir olay için dayanabileceği maksimum aşırı gerilim akımını temsil eder.
Yukarı (Gerilim Koruma Seviyesi)
Yukarı, aşırı gerilim deşarjından sonra ekipmanda kalan gerilimi tanımlar; daha düşük değerler daha iyi koruma sağlar.
| Parametre | Sembol | SLP-PV |
| Maksimum sürekli çalışma gerilimi | Ucpv | 600 / 1000 / 1200 / 1500 V DC |
| Nominal deşarj akımı | İçinde | 20 kA (8/20 µs) |
| Maksimum deşarj akımı | Imax | 40 kA (8/20 µs) |
| Gerilim koruma seviyesi | Yukarı | ≤ 5,2 kV |
Fotovoltaik sistemlerde, DC tarafı tipik olarak Tip 2 DC SPD'nin ikincil veya tamamlayıcı koruma görevi gördüğü koordineli bir aşırı gerilim koruma yapısı benimser.
Tip 2 DC SPD tipik olarak invertör DC girişlerine veya invertörleri, birleştirici kutuları ve PV modüllerini korumak için birleştirici kutulara monte edilir.
Harici yıldırım koruması sağlanmadığında, inverter binanın içine yerleştirildiğinde (LPZ 1 veya üstü) veya yukarı akış Tip 1+2 SPD'ler kurulduğunda, Tip 2 DC aşırı gerilim koruyucu artık gerilimi sınırlar ve aşağı akış ekipmanını korur.
Eksiksiz bir aşırı gerilim koruma konseptinde DC ve AC koruması koordineli bir sistem oluşturur. Tip 2 DC SPD, DC tarafında yıldırım kaynaklı ve anahtarlama dalgalanmalarına karşı koruma sağlar ve sistemin sürekli çalışmasını sağlamak için AC SPD'lerle birlikte çalışır.
Tip 2 DC SPD, fotovoltaik sistemlerin DC tarafında aşırı gerilim koruması için tasarlanmıştır. PV'ye özgü voltaj eşleştirmesi, termal bağlantı kesme mekanizması, ark emniyetli yapısal tasarım ve yüksek deşarj kapasitesini bir araya getirerek güvenilir aşırı akım yönlendirme ve kontrollü artık voltaj sağlayarak inverterler ve PV modülleri için uzun vadeli operasyonel stabilite ve koruma sağlar.
DC terminal alanı, kaçak mesafesini ve elektriksel boşluğu optimize eden, yüksek enerjili dalgalanma koşulları altında DC ark riskini etkili bir şekilde azaltan ark dirençli bir bariyer yapısına sahiptir.
Her Tip 2 DC SPD, 8/20 µs aşırı akım darbe testleri, termal stabilite, kızaran tel ve tuz buharı testleri dahil olmak üzere IEC/EN 61643-31 uyarınca test edilerek PV DC aşırı gerilim koruma uygulamalarında uzun vadeli güvenilirlik sağlar.
Tip 2 DC SPD, fotovoltaik DC sistemlerinde indüklenen yıldırım dalgalanmalarına ve anahtarlama geçici akımlarına karşı koruma için tasarlanmıştır. Konut, ticari, şebeke ölçeğinde PV ve enerji depolama sistemlerinde yaygın olarak kullanılır. İnvertörler, birleştirici kutular ve güç elektroniği ekipmanı için DC tarafında koruma sağlayarak aşırı gerilim olaylarının sistem çalışması üzerindeki etkisini azaltır.
Tip 2 DC SPD, fotovoltaik ve DC güç sistemleri için IEC/EN 61643-31 standartlarına uygun olarak tasarlanmış ve test edilmiştir. Ürün TÜV, CB ve CE tarafından onaylanmıştır ve uluslararası güvenlik, performans ve kalite gerekliliklerine tam uyum sağlar.
Tip 2 DC SPD, PV kurulumları için güvenilir aşırı gerilim koruma performansı sağlayarak sistem entegratörlerini ve son kullanıcıları hem konut hem de ticari uygulamalarda güvenilir elektrik koruması ile destekler.
LSP, fotovoltaik ve DC güç sistemleri için Tip 2 DC SPD'nin hammadde tedarikinden nihai ürün denetimine kadar tüm üretim sürecinde standartlaştırılmış kontrol sağlayan ISO 9001 sertifikalı bir kalite yönetim sistemi altında faaliyet göstermektedir.
Her bir ünite, PV sistem uygulamalarında tutarlı aşırı gerilim koruma performansı, uzun vadeli güvenilirlik ve ürün kalitesi istikrarı sağlamak için sevkiyattan önce kapsamlı çok parametreli testlerden geçirilir.
Tip 2 DC SPD'nin tasarımı, saha işletim verileri ve uygulama geri bildirimlerine göre sürekli olarak optimize edilmektedir. Yapısal iyileştirmeler ve temel bileşen yükseltmeleri, fotovoltaik ve DC güç sistemlerinde güvenilirliği, kurulum kolaylığını ve aşırı gerilim koruma performansını artırır.
Tip 2 DC SPD, fotovoltaik ve DC güç sistemlerinde aşırı gerilim koruması için kullanılır ve tipik olarak inverterlerde, birleştirici kutularda ve DC dağıtım ekipmanlarında uygulanır. Uygun kurulum yeri, kablolama uygulaması ve topraklama tasarımı, etkili aşırı gerilim enerji deşarjı sağlamak, geçici aşırı gerilimin sistem bileşenleri üzerindeki etkisini azaltmak ve uzun vadeli sistem güvenilirliğini artırmak için gereklidir.
Fotovoltaik DC sistemlerinde kullanıldığında, Tip 2 DC SPD'nin doğru kablolaması ve kurulumu, etkili aşırı gerilim koruma performansı sağlamak için kritik öneme sahiptir.
Tip 2 DC aşırı gerilim koruyucu, kablo uzunluğunu en aza indirmek ve ek voltaj artışını azaltmak için invertöre veya birleştirici kutusuna yakın monte edilmelidir.
DC kabloları mümkün olduğunca kısa ve düz tutulmalı, doğru polarite bağlantısı (pozitif, negatif ve toprak terminalleri) yapılmalıdır.
IEC 61643-11 veya ilgili yerel elektrik standartlarına uygun olarak güvenilir topraklama sağlanmalıdır.
Uygun kablolama düzeni artık gerilimi azaltmaya yardımcı olur ve genel aşırı gerilim koruma performansını artırır.
Uzak sinyal terminalleri, Tip 2 DC SPD'nin çalışma durumunu göstermek için kullanılır ve sistem düzeyinde izleme ve bakım yönetimi sağlar.
Gerçek zamanlı durum izleme - Sistem denetimi için Tip 2 DC aşırı gerilim koruyucunun operasyonel geri bildirimini sağlar.
Arıza sinyali çıkışı - Arıza veya kullanım ömrü sonu durumunda alarm sinyalleri göndererek önleyici bakımı destekler.
Geliştirilmiş bakım verimliliği - Arıza lokalizasyonunun ve cihaz değişiminin daha hızlı yapılmasını sağlayarak sistemin çalışmama süresini azaltır.
Tip 2 DC SPD'nin fotovoltaik, enerji depolama ve çatı üstü PV, şebeke ölçekli güneş enerjisi santralleri, yüzer PV, endüstriyel PV ve elektrikli araç şarj altyapısı dahil olmak üzere DC güç sistemleri genelinde küresel saha geri bildirimi.
Vakalar, sistem kararlılığı, bakım uygulamaları ve uzun vadeli operasyonel performansa odaklanarak 600V ila 1500V DC sistemler altında gerçek dünyadaki operasyonel koşulları yansıtmaktadır.
Tip 2 DC SPD, DC sistemlerindeki geçici aşırı gerilimleri sınırlamak için IEC 61643-31'e uygun olarak tasarlanmış bir aşırı gerilim koruma cihazıdır.
Fotovoltaik uygulamalarda, ekipmanı anahtarlama dalgalanmalarına ve artık yıldırım kaynaklı aşırı gerilimlere karşı korumak için tipik olarak invertör DC girişleri veya birleştirici kutuları gibi alt sistem düzeyinde kurulur.
Tip 2 DC SPD'ler, evirici DC girişleri, birleştirici kutular ve enerji depolama arayüzleri dahil olmak üzere PV sistemi içindeki DC dağıtım noktalarına kurulur.
Yerleşimleri, DC sistemi içinde koordineli koruma sağlar ve aşağı akış ekipmanı üzerindeki aşırı gerilim stresini azaltır.
Bir Tip 2 DC SPD, dahili koruyucu bileşenleri (topolojiye bağlı olarak MOV / GDT tabanlı tasarımlar) aracılığıyla aşırı gerilim enerjisini toprağa yönlendirerek geçici aşırı gerilimleri sınırlar.
Anahtarlama olayları veya dolaylı yıldırım dalgalanmaları sırasında PV dizileri, invertör DC girişleri ve DC bağlantılı ekipman üzerindeki voltaj stresini azaltır.
SPD'nin nominal gerilimi Uc, en düşük ortam sıcaklığı koşulları altında FV dizisinin maksimum açık devre gerilimine (Voc) göre seçilmelidir.
Sistem voltajı ve SPD Uc arasındaki uygun koordinasyon, normal DC koşulları altında istenmeyen çalışma olmadan kararlı çalışma sağlar.
Tip 2 DC SPD'nin tepki karakteristiği, aşırı gerilim olayları sırasında yüksek empedanstan düşük empedansa ne kadar hızlı geçeceğini belirler.
Bu hızlı anahtarlama davranışı, bağlı DC ekipmanına uygulanan aşırı gerilimin büyüklüğünü sınırlamaya yardımcı olarak sistem koruma koordinasyonunu iyileştirir.
Tip 1 DC SPD'ler yüksek enerjili yıldırım akımlarını boşaltmak için servis girişine kurulurken, Tip 2 DC SPD'ler DC sistemindeki artık geçici aşırı gerilimleri yönetir.
Birlikte, IEC aşırı gerilim koruma ilkelerine uygun olarak PV ve DC güç sistemleri için koordineli bir koruma konsepti oluştururlar.
Evet. Eksiksiz bir koruma konsepti tipik olarak şunları içerir:
Her ikisi de sistem çapında aşırı gerilim koruma koordinasyonunu sağlamak için gereklidir.
Tip 2 DC SPD'ler tipik olarak görsel durum göstergeleri ve isteğe bağlı uzaktan sinyal kontakları içerir.
Kullanım ömrü sonu göstergesi etkinleştirildiğinde veya sistem koruma bütünlüğünü korumak için önemli aşırı gerilim olaylarına maruz kaldıktan sonra değiştirilmesi gerekir.
