Tip 1+2 Aşırı Gerilim Koruma Cihazı

Servis Girişi ve Ana AG Dağıtımı için Tip 1+2 AC Aşırı Gerilim Koruma Cihazı Çözümleri

LSP, düşük voltajlı güç dağıtım sistemlerinde LPZ 0A/0B ve LPZ 1 arasındaki geçişte kurulum için tasarlanmış Tip 1+2 AC aşırı gerilim koruma cihazları sağlar ve servis girişinde birleşik aşırı gerilim koruması görevi görür.

Bu Tip 1+2 SPD'ler endüstriyel güç dağıtım sistemleri, ticari binalar, kritik altyapı ve yüksek sistem sürekliliği gereksinimleri olan uygulamalar için uygundur ve servis girişinde sistem düzeyinde aşırı gerilim koruma çözümlerini destekler.

FLP12.5 / FLP7 kombine SPD serisi IEC 61643-11'e uygun olarak tasarlanmıştır ve takılabilir, modüler bir yapıya sahiptir. Tek bir cihaz, doğrudan yıldırım darbe akımlarının (10/350 µs) yanı sıra yıldırım indüksiyonu ve anahtarlama işlemlerinin (8/20 µs) neden olduğu aşırı akımlara karşı koordineli koruma sağlar.

Ürünler TT, TN-S ve TN-C-S güç kaynağı sistemlerini destekler. Tasarım, uzun vadeli termal kararlılık, kontrollü dalgalanma enerjisi dağılımı ve yüksek enerjili darbe koşulları altında yapısal bütünlüğü ele alarak Tip 1+2 SPD'lerin belirtilen koşullar altında sürekli çalışmasını destekler.

Hakkındaki Videoyu Oynat AC ve DC Aşırı Gerilim Koruma Cihazı SPD Üreticisi

Tip 1+2 / Sınıf I+II

Kombine yıldırım akımı koruması

10/350 μs ve 8/20 μs

Tip 1 ve Tip 2 aşırı gerilim dalga formları ile uyumlu

TN / TT / IT sistemleri

Tüm standart topraklama sistemleri için uygundur

IEC / EN 61643-11

Standartlara uygunluk

Tip 1+2 SPD Aşırı Gerilim Koruma Cihazlarına Genel Bakış

Tip 1+2 aşırı gerilim koruma cihazları (SPD'ler) hem Tip 1 hem de Tip 2'nin koruma işlevlerini entegre ederek servis girişlerinde ve ana dağıtım panolarında doğrudan yıldırım darbe akımlarına ve anahtarlama dalgalanmalarına karşı koordineli savunma sağlar.

Tip 1+2 SPD'ler, 12,5 kA ve 7 kA, In 20 kA ve Imax 50 kA Iimp (10/350 µs) değerleriyle mevcuttur ve sistem yıldırımına maruz kalma ve tasarım gereksinimlerine göre seçim yapılmasına olanak tanıyarak konut, ticari ve endüstriyel AC sistemleri için uygundur.

Tüm Tip 1+2 Aşırı Gerilim Koruma Cihazı
FLP12,5-275 Serisi
FLP7-275 Serisi
Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP12,5-275-3S+1
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP12,5-275/3S+1
Tip 1+2 aşırı gerilim koruma cihazı FLP12,5-275/3S+1 – TT veya TN-S sistemleri için; AC tesisatına monte edilir...
Daha Fazla Detay Görüntüle
Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP12,5-275-4S
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP12,5-275/4S
Tip 1+2 aşırı gerilim koruma cihazı FLP12,5-275/4S – TN-S sistemleri için; darbe deşarj akımı (10/350 µs)...
Daha Fazla Detay Görüntüle
Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP12,5-275-3S
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP12,5-275/3S
Tip 1+2 aşırı gerilim koruma cihazı FLP12,5-275/3S – TN-C sistemleri için; elektrikli ekipmanı...
Daha Fazla Detay Görüntüle
Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP7-275-3S+1
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP7-275/3S+1
Tip 1+2 aşırı gerilim koruma cihazı FLP7-275/3S+1, TT veya TN-S sistemleri içindir ve benzersiz bir tetikleme...
Daha Fazla Detay Görüntüle
Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP7-275-4S
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP7-275/4S
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP7-275/4S, TN-S sistemleri için kullanılır; darbe deşarj akımı...
Daha Fazla Detay Görüntüle

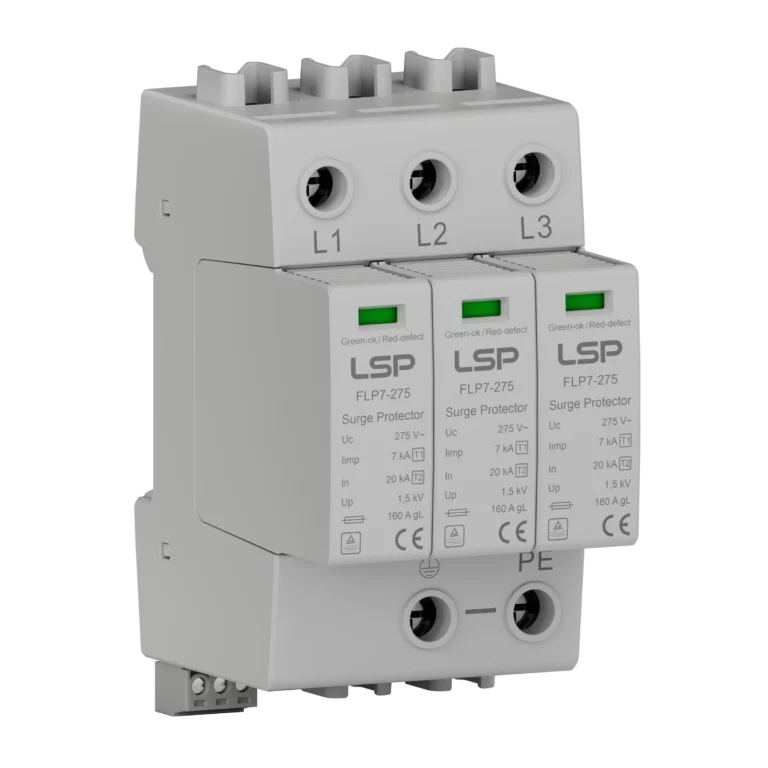

Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP7-275-3S
Tip 1+2 Aşırı Gerilim Koruma Cihazı FLP7-275/3S
Tip 1+2 aşırı gerilim koruma cihazı FLP7-275/3S, TN-C sistemleri için kullanılır ve...
Daha Fazla Detay Görüntüle
1 2

Tip 1+2 Aşırı Gerilim Koruma Cihazlarının Bileşenleri

Tip 1+2 Aşırı Gerilim Koruma Cihazlarının (SPD'ler) birincil işlevsel bileşenleri arasında MOV voltaj sınırlayıcı eleman, GDT yüksek enerjili deşarj yolu, güçlendirilmiş iletkenler ve yapısal destek ve SPD durum göstergesi ve uzaktan izleme modülü bulunur.

Her bir bileşen, yüksek enerjili yıldırım darbelerini, indüklenen dalgalanmaları ve anahtarlama geçişlerini yönetmek üzere tasarlanmış olup, cihazın hizmet ömrü boyunca istikrarlı akım yolları, güvenilir enerji dağıtımı ve sürekli operasyonel izleme sağlar.

MOV (Metal Oksit Varistör)

MOV, Tip 1+2 SPD'de gerilime bağlı bir bileşendir. Sistem voltajı eşiğini aştığında, aşırı voltajı sınırlamak ve anahtarlama ve indüklenen dalgalanmalardan gelen enerjiyi dağıtmak için hızlı bir şekilde iletir ve birincil voltaj sınırlayıcı eleman olarak hizmet eder.

Güçlendirilmiş İletkenler ve Mekanik Destek

Güçlendirilmiş iletken bileşenler ve yapısal destekler, yüksek enerjili dalgalanma olayları sırasında Tip 1+2 SPD'lerde güvenilir akım yollarını ve mekanik bütünlüğü korur. Bu, darbe akımları altında temas direncini ve termal stresi en aza indirir.

GDT (Gaz Deşarj Tüpü)

TT ve TN-S güç sistemlerinde, bir GDT ile donatılmış N-PE modülü, SPD çalışmasından sonra sürekli güç frekansı takip akımlarını önler. Bu tür takip akımlarının kesme kapasitesi, takip akımı kesme değerine (Ifi) göre derecelendirilir.

SPD Durum Göstergesi ve Uzaktan İzleme

Tip 1+2 SPD durum göstergesi ve uzaktan izleme modülü, çalışma koşullarını bildirmek için görsel ve uzaktan sinyalizasyon sağlar. Aşırı gerilim koruma cihazının hizmet ömrü boyunca sistem tarafından izlenmesini ve bakımının yapılmasını sağlar.
Tip 1+2 Aşırı Gerilim Koruma Cihazlarının Bileşenleri

Tip 1+2 SPD Aşırı Gerilim Koruma Cihazları: Teknik İlkeler ve Performansa Genel Bakış

Tip 1+2 aşırı gerilim koruma cihazları (SPD'ler) IEC/EN 61643-11 ile uyumlu kompozit koruma üniteleridir. Hem Tip 1 hem de Tip 2'nin özelliklerini entegre ederek, servis girişindeki yıldırım darbe akımlarına ve aşağı akıştaki anahtarlama dalgalanmalarına karşı koordineli koruma sağlarlar.

Tip 1+2 SPD'ler standartlaştırılmış performans testlerinden ve modüler montajdan geçerek gerilim koruma seviyesini (Yukarı) etkin bir şekilde kontrol eder ve sistem düzeyinde aşırı gerilim koruma stratejisinin bir parçası olarak hizmet verir.

Tip 1+2 Aşırı Gerilim Koruma Cihazı Nedir?

Tip 1+2 Aşırı Gerilim Koruma Cihazları (SPD'ler), yüksek enerjili yıldırım akımı emicileri (Tip 1) ile geçici aşırı gerilim bastırıcıları (Tip 2) tek bir ünitede birleştiren ve servis girişinden aşağı akış ekipmanına kadar sürekli koruma sağlayan kompozit koruma modülleridir.

Tip 1+2 SPD'ler yıldırım darbesi enerjisini emer ve anahtarlama veya indüklenen olayların neden olduğu geçici aşırı gerilimleri bastırarak aşağı akış ekipmanı için koordineli koruma sağlar ve sistem düzeyinde aşırı gerilim yönetimi stratejilerini destekler.

Aşırı Gerilim İşleme - 10/350 µs ve 8/20 µs Akımlar

  • Tip 1+2 SPD'ler 10/350 µs'lik simüle edilmiş yıldırım darbe akımlarına dayanabilir ve 8/20 µs'lik anahtarlama veya indüklenmiş dalgalanmaları idare edebilir.
  • Yukarı akış koruması bu enerji seviyelerini koordine etmezse, aşağı akış ekipmanı yüksek artık gerilime maruz kalabilir.

Sistem Konumlandırma - Tip 1 ve Tip 2 Arasında

  • Tip 1+2 SPD'ler, hassas ekipmanları etkileyen artık gerilimi azaltmak için servis girişine veya ana dağıtım panosunun yakınına monte edilir.
  • Tek bir Sınıf I cihaz tarafından elde edilemeyen voltaj koruması (Up) sağlarlar ve özellikle alanın sınırlı olduğu ve yüksek koruma seviyelerinin gerekli olduğu TN-S, TN-C ve TT sistemleri için uygundurlar.
Tip 1+2 Aşırı Gerilim Koruma Cihazı Nedir?

Koruma Konsepti ve Tip 1+2 AC SPD'lerin Koordinasyonu

Tip 1+2 AC aşırı gerilim koruma cihazları koordineli Tip 1 ve Tip 2 koruma sağlar:

  • Tip 1 / Sınıf I: 10/350 µs, birinci aşama dalgalanma emilimi için (birincil dalgalanma dağıtımı);
  • Tip 2 / Sınıf II: 8/20 µs, anahtarlama geçici aşırı gerilimlerinin zayıflatılması için.
    Bu kombinasyon, tek bir modülde aşırı gerilim enerjisinin dağıtılmasına ve aşağı akış voltajının sınırlandırılmasına olanak tanıyarak hassas aşağı akış ekipmanlarını korur.
Şekil 1 - Tip 1 Aşırı Gerilim Koruma Cihazı SPD Testi Iimp 10-350μs dalga formu, osilogram
Şekil 2 - Tip 2 Aşırı Gerilim Koruma Cihazı SPD Testi In ve Imax 8-20μs dalga formu, osilogram

Tip 1+2 SPD'ler Nasıl Çalışır?

Tip 1+2 aşırı gerilim koruma cihazları yıldırım darbelerini, indüklenen dalgalanmaları ve anahtarlama geçici aşırı gerilimlerini tek bir modül içinde ele alır. Dahili koordinasyon, servis girişi ve ana dağıtım sistemleri için uygun olan aşırı gerilim yollarını ve artık gerilimi kontrol eder.
Bir dalgalanmada ilk olarak MOV (metal oksit varistör) tepki vererek geçici enerjiyi yönlendirir. GDT (gaz deşarj tüpü) daha sonra kalan dalgalanma akımı için düşük empedanslı bir yol sağlayarak güvenli enerji dağıtımı sağlar.
MOV ve GDT'nin koordineli eylemi sayesinde Tip 1+2 SPD'ler, indüklenen dalgalanmaların ve anahtarlama geçici aşırı gerilimlerinin koordineli bir şekilde dağıtılmasını sağlar ve aşağı akış SPD'leri ile sistem düzeyinde korumayı destekler.
Hakkındaki Videoyu Oynat Tip 1+2 Aşırı Gerilim Koruyucu Cihaz AC SPD İç Yapısı ve Çalışma Prensibi

Tip 1+2 SPD Montajı ve İç Denetim

Tip 1+2 SPD'lerin montaj süreci, aşağıdaki temel adımları içeren kontrollü bir mühendislik üretim prosedürünü takip eder:

1. Çekirdek bileşenlerin seçimi ve ön eşleştirmesi

  • MOV'lar ve GDT'ler tasarım özelliklerine göre seçilir ve elektriksel tutarlılık açısından test edilir.

2. Bileşen lehimleme ve ara bağlantı

  • MOV'lar ve GDT'ler, kararlı akım yolları ve kontrollü temas direnci sağlamak için hassas bir şekilde lehimlenir ve birbirine bağlanır.

3. Dalgalanma göstergesi ve uzaktan izleme modülünün entegrasyonu

  • SPD durumunun yerel olarak gösterilmesini ve sistem düzeyinde izlenmesini sağlamak için görsel durum göstergeleri ve uzak sinyal arayüzleri kurulmuştur.

4. Yapısal güçlendirme ve yalıtım montajı

  • Mekanik mukavemeti ve topraklama sürekliliğini artırmak için güçlendirilmiş metal bileşenler ve güvenilir yalıtım malzemeleri kullanılır.

5. Nihai tutarlılık ve işlevsel test

  • Tamamlanan üniteler, uzun süreli saha çalışmasına uygunluğu sağlamak için mekanik inceleme, voltaj karakteristik testi ve sinyal doğrulamasından geçirilir.
Hakkındaki Videoyu Oynat B+C Sınıfı Tip 1+2 AC Aşırı Gerilim Koruma Cihazı SPD FLP7-2751S

Tip 1+2 SPD için Açıklanan Temel Teknik Parametreler

Yıldırım Darbe ve Deşarj Akımı - Iimp, In, Imax

Servis girişini ve aşağı akış devrelerini yüksek enerjili dalgalanmalardan korumak için yıldırım darbe akımını (Iimp) ve nominal/maksimum deşarj akımlarını (In, Imax) yönetir.

Gerilim Koruma Seviyesi - Yukarı ve Ekipman Dayanım Gerilimi

Artık gerilimi ekipman sınırları dahilinde kontrol ederek hassas cihazların aşırı gerilimden zarar görmesini önler.
  • MOV'lar hızlı ve kararlı tetikleme sağlar; GDT'ler yüksek akım taşıma kapasitesi sunar ve takip eden akımı önler.

Maksimum Sürekli Çalışma Gerilimi - Uc & Sistem Eşleştirme

SPD, dağıtım sistemi ve aşağı akış SPD'leri ile koordinasyon sağlayarak maksimum sürekli gerilim Uc'ye dayanır.

ParametreModelÖnem
FLP12.5-275 FLP7-275
Iimp (10/350 µs)12,5 kA7 kAYıldırım darbesi enerjisiyle başa çıkma kapasitesi
Giriş (8/20 µs)20 kA20 kANominal SPD deşarj kapasitesi
Imax (8/20 µs)50 kA50 kASPD'nin güvenle boşaltabileceği maksimum enerji
Yukarı1,5 kV1,5 kVYükleri korumak için artık gerilimi sınırlar
Uc275 V275 VSPD'nin sistem voltajıyla eşleşmesini sağlar

Tip 1+2 Aşırı Gerilim Koruma Cihazları: Koruma Özellikleri ve Sistem Faydaları

Tip 1+2 aşırı gerilim koruma cihazları LPZ 0A/0B ve LPZ 1 arasındaki sınıra monte edilir. Yıldırım darbesi akım dağıtımı ve gerilim sınırlama işlevlerini entegre ederek, çok aşamalı aşırı gerilim korumasını basitleştirir ve aşağı akış LPZ 2 ile koordineli korumayı destekler.
Yüksek Dayanıklılıkta MOV Malzeme Seçimi
Tip 1+2 aşırı gerilim koruma cihazları, yıldırım darbe akımlarına (10/350 µs) ve anahtarlama aşırı gerilim akımlarına (8/20 µs) dayanacak şekilde tasarlanmış yüksek performanslı metal oksit varistörleri (MOV'lar) kullanır ve uzun süreli çalışma boyunca kararlı elektriksel özellikleri ve tutarlı enerji dağılımını korur.
Entegre Termal Bağlantı Kesme Mekanizması
Tip 1+2 SPD, anormal termal koşullar altında modülü güvenli bir şekilde izole etmek için bir termal bağlantı kesme mekanizması içerir ve yüksek enerjili dalgalanma olayları sırasında kontrollü bağlantı kesmeyi destekler.
Kombine Tip 1 ve Tip 2 Koruma
Tip 1+2 aşırı gerilim koruma cihazları, Tip 1 (10/350 µs) ve Tip 2 (8/20 µs) korumayı tek bir modülde birleştirerek dağıtım sistemi boyunca doğrudan yıldırım akımlarına ve anahtarlama dalgalanmalarına karşı koordineli koruma sağlar.
Alev Geciktirici Muhafaza Tasarımı
Tip 1+2 SPD'nin muhafazası, uzun vadeli termal ve mekanik kararlılığı korurken yüksek enerji dalgalanmaları ve termal stres altında çalışmaya uygun PA6+GF30 % gibi güçlendirilmiş alev geciktirici malzemelerden yapılmıştır.
Güçlendirilmiş Metal İletken Bileşenler
Tip 1+2 aşırı gerilim koruma cihazının temel iletken bileşenleri, örneğin yaklaşık 0,8 mm kalınlığında ve 8 mm genişliğinde terminallerle mekanik olarak güçlendirilmiştir ve yüksek enerjili darbe akımları altında kararlı akım yolları ve yapısal bütünlük sağlar.
Kapsamlı Performans Doğrulaması
Tip 1+2 SPD, 10/350 µs yıldırım darbeleri, 8/20 µs dalgalanma akımları, termal stabilite, tuz spreyine maruz kalma ve akım darbesi döngüsü dahil olmak üzere standartlaştırılmış testlere tabi tutularak elektriksel, termal ve çevresel performansı onaylar.

Tip 1+2 AC aşırı gerilim koruma cihazları Uygulama Senaryoları

Tip 1+2 AC aşırı gerilim koruma cihazları (SPD'ler), yıldırım darbesi ve anahtarlama dalgalanmalarıyla başa çıkmak için servis girişlerine ve ana dağıtım panolarına monte edilir ve sistem düzeyinde korumayı ve aşağı akış devreleri için voltaj sınırlamasını destekler.

Tip 1+2 SPD Laboratuvar Testleri ve Performans Doğrulaması

Performans doğrulaması, Tip 1+2 SPD'lerin yıldırım darbelerine ve anahtarlama dalgalanmalarına dayanırken LPZ 0/1 sınırında sistem düzeyinde korumayı sürdürdüğünü doğrular. Testler, servis girişlerindeki ve ana dağıtım panolarındaki Tip 1 ve 2 aşırı gerilim koruma cihazlarının tam işlevselliğini kapsar.

LSP Tip 1+2 Aşırı Gerilim Koruma Cihazlarının Sertifikaları

Tip 1+2 aşırı gerilim koruma cihazlarının tasarımı ve testleri, Tip 1 (yüksek enerjili yıldırım darbeleri) ve Tip 2 (geçici dalgalanmalar) koruma için kompozit testler de dahil olmak üzere düşük voltajlı aşırı gerilim koruma cihazları için performans gereksinimlerini ve test yöntemlerini tanımlayan IEC/EN 61643-11 standardına uygundur. Ürün, bağımsız üçüncü taraf kuruluş TUV tarafından onaylanmış olup, belirtilen aşırı gerilim koşulları altında performansını ve güvenliğini teyit etmektedir.

Tip 1+2 Aşırı Gerilim Koruma Cihazları Üretim Süreci ve Üretim Kabiliyeti

Tip 1+2 aşırı gerilim koruma cihazlarının üretimi, kritik bileşen seçimi, hassas şekillendirme, otomatik montaj ve çok aşamalı testler dahil olmak üzere katı uluslararası kalite sistemleri ve standartlaştırılmış mühendislik prosedürleri altında gerçekleştirilir. Üretim tesisleri ISO9001 sertifikalıdır ve bağımsız üçüncü taraf testleriyle doğrulanarak yüksek enerjili yıldırım ve anahtarlama dalgalanması koşulları altında partiler arasında tutarlı performans ve güvenilirlik sağlar.

Tip 1+2 Aşırı Gerilim Koruma Cihazı Kurulum Yönergeleri

Tip 1+2 aşırı gerilim koruma cihazları (SPD'ler) tipik olarak servis girişine veya alçak gerilim sistemlerinde ana dağıtım panelinin yakınına kurulur. Kablolama, özel yukarı akış devre kesicileri veya sigortaları ile IEC/EN kurulum standartlarına uygun olmalıdır.
AC Tip 1+2 Aşırı Gerilim Koruyucu Cihaz SPD Kablo Şeması, Bağlantı ve Kurulum
Hakkındaki Videoyu Oynat AC Tip 1+2 Aşırı Gerilim Koruyucu Cihaz SPD Kablo Şeması, Bağlantı ve Kurulum
B+C Sınıfı Tip 1 Tip 2 Aşırı Gerilim Koruma Cihazı SPD FLP125-275-3S+1 Elektrik AC Dağıtım Panosu Panel Kutusu Şalt Panosu için Kablo Şeması ve Kurulum

Kablolama Prensipleri ve Bağlantı Bütünlüğü

  • Tip 1+2 aşırı gerilim koruma cihazları (SPD'ler) tipik olarak ana dağıtım panosundaki ana devre kesicinin önüne paralel olarak bağlanır.
  • L, N ve PE hat, nötr ve koruyucu toprağa bağlanır.
  • Özel devre kesiciler veya sigortalarla birlikte kullanıldığında, sistem dalgalanmalarına hızlı bir şekilde yanıt verirler.
  • Endüktansı ve temas direncini en aza indirmek ve SPD üzerinde indüklenen gerilimleri azaltmak için kablolar kısa ve güvenli (≤ 0,5 m) tutulmalıdır.

Uzaktan Sinyal Terminalleri

  • Uzak sinyal terminallerine sahip Tip 1+2 SPD'ler çalışma durumu geri bildirimi sağlar.
  • Kuru kontaklar SPD durum ve hata sinyallerini kontrol paneline gönderir.
  • Uzaktan izlemeyi etkinleştirmek için sinyal kablolarını kontrol panelindeki ilgili izleme terminallerine bağlayın.
  • Arıza veya anormal durumlarda uyarı sinyalleri üretilerek bakım personelinin sorunları hızlı bir şekilde tespit etmesine yardımcı olunur ve sistem bakım verimliliği artırılır.
AC Tip 1+2 Aşırı Gerilim Koruma cihazı SPD FLP12,5-275-3S1 uzaktan sinyal terminali normal durum Bağlantı şeması kurulum bağlantısı
AC Tip 1+2 Aşırı Gerilim Koruma cihazı SPD FLP12,5-275-3S1 uzaktan sinyal terminali arıza durumu Bağlantı şeması kurulum bağlantısı

Tip 1+2 Aşırı Gerilim Koruma Cihazları Hakkında Proje Geri Bildirimi

Geri bildirim, operasyonel ortamlarda Tip 1+2 aşırı gerilim koruma cihazlarını kullanma deneyimine sahip saha mühendisleri, operasyonlar ve proje liderleri tarafından sağlanmaktadır. Gözlemler, sistem çalışması altında cihaz davranışını, aşırı gerilim tepkisini, sürekliliği ve kurulum uyumluluğunu kapsar.

SSS: Tip 1+2 Aşırı Gerilim Koruma Cihazları

Sanırım bilmek istiyorsun
Hala sorularınız mı var?

Tip 1+2 aşırı gerilim koruma cihazı nedir ve nasıl çalışır?

Tip 1+2 aşırı gerilim koruma cihazı (SPD), servis girişlerindeki doğrudan yıldırım akımlarını yöneten Tip 1 SPD ve dağıtım panolarındaki anahtarlama dalgalanmalarını ve artık yıldırım enerjisini yöneten Tip 2 SPD işlevlerini entegre eder. Konut, ticari ve endüstriyel AC sistemleri için kapsamlı aşırı gerilim koruması sağlar.

Tek bir Tip 1+2 SPD hem yıldırım hem de anahtarlama dalgalanmalarına karşı koruma sağlayabilir mi?

Evet. Tip 1+2 aşırı gerilim koruma cihazı (SPD), yüksek enerjili yıldırım darbelerine (10/350 µs) ve daha düşük enerjili anahtarlama geçici akımlarına (8/20 µs) dayanacak şekilde hem Tip 1 hem de Tip 2 aşırı gerilim koruyucuların işlevlerini entegre eder. Tek bir ünite, kurulum alanından tasarruf sağlarken çok işlevli aşırı gerilim koruması sağlar.

Ne zaman Tip 2 SPD yerine Tip 1+2 aşırı gerilim koruma cihazı seçmeliyim?

Yıldırım riskine maruz kalan kurulumlar, dış mekan havai hatları veya servis girişleri için Tip 1+2 aşırı gerilim koruma cihazı önerilir. Yıldırıma maruz kalma riski düşük olan iç mekanlar için Tip 2 SPD yeterli olabilir.

Tip 1+2 AC aşırı gerilim koruma cihazları endüstriyel güç sistemleri için uygun mudur?

Evet. Tip 1+2 AC aşırı gerilim koruma cihazları, inverterleri, kontrol kabinlerini, sunucuları ve izleme ekipmanlarını korumak ve kesintisiz çalışmayı sağlamak için endüstriyel ve ticari güç sistemlerinde yaygın olarak kullanılmaktadır.

Tip 1+2 SPD'yi aşağı akış cihazlarıyla nasıl koordine edebilirim?

Servis girişlerine veya ana panolara bir Tip 1+2 SPD, alt dağıtım panolarına ise aşağı akış Tip 2 SPD'ler monte edilmelidir. Koordinasyon, bağlı ekipman için güvenli voltaj seviyelerini korurken dalgalanmaları yönlendirerek sistem düzeyinde koruma sağlar.

Bir Tip 1+2 SPD'nin arızalı olup olmadığını nasıl kontrol edebilirim?

Çoğu Tip 1+2 SPD'de görsel bir durum penceresi veya uzaktan sinyal terminalleri bulunur. Normal çalışmayı doğrulamak için veya modül değişimi gerekiyorsa göstergeyi kontrol edin.

Tip 1+2 aşırı gerilim koruma cihazının tepki süresi ve deşarj kapasitesi nedir?

Tip 1+2 aşırı gerilim koruma cihazı, yüksek enerjili MOV'lar kullanarak geçici akımlara hızlı tepki verir. Değerler, 12,5 kA'ya kadar yıldırım darbe akımlarını (Iimp, 10/350 µs) ve 20 kA'ya kadar nominal deşarj akımlarını (In, 8/20 µs) içerir ve kritik ekipmanların korunmasını sağlar.

Tip 1+2 AC SPD için hangi kurulum önlemleri gereklidir?

Tip 1+2 AC SPD'leri kurmadan önce güç izole edilmelidir. Önemli önlemler:

  • Kabloları kısa ve düz tutun (≤ 0,5 m)
  • Sarmal veya bükülmüş kablolardan kaçının
  • Yumuşak virajlar kullanın, keskin 90° dönüşlerden kaçının
  • Aşırı gerilim koruma verimliliğini en üst düzeye çıkarmak için doğru kablo uzunluğundan emin olun
