Devre Koruması: Cihazlar, Seçim ve Tedarik Konusunda Kapsamlı Kılavuz

Fabrika çatısındaki güneş panellerinden üretim hattını yöneten kontrol paneline kadar her elektrik sistemi, tek bir ortak zayıf noktaya sahiptir: sistem, felaket niteliğinde bir arızaya yol açacak tek bir arıza uzaklığında çalışmaktadır. Tek bir kısa devre, yoluna çıkan her bileşene normal çalışma seviyelerinin yüzlerce katı büyüklüğünde arıza akımı gönderebilir. Miller uzaktaki bir yıldırım çarpması, hassas elektronik cihazları sessizce bozacak bir gerilim dalgalanmasına neden olabilir. Bir tornavida ucunun genişliğinden daha büyük olmayan bir topraklama arızası bile personeli tehlikeye atabilir.

Devre koruması, bu tehditleri önceden tahmin etmek ve hasara yol açmadan etkisiz hale getirmekle ilgilenen bir alandır. Bu, tek bir cihaz kategorisi değil, katmanlı bir savunma stratejisidir; her biri belirli bir elektrik arızası türüne yönelik olarak özel olarak tasarlanmış çok sayıda koruma teknolojisini bir araya getiren bir stratejidir.

Bu kılavuz, konunun tüm yönlerini kapsamaktadır: her devrenin karşı karşıya kaldığı beş tehdit, koruma cihazlarının tüm ailesi ve çalışma prensipleri, güneş enerjisi sistemlerinde genellikle göz ardı edilen DC tarafı aşırı gerilim koruması konusu, adım adım seçim çerçevesi, küresel pazarlarda uyumluluğu düzenleyen standartlar ve üreticilerden koruma cihazları tedarik ederken nelere dikkat edilmesi gerektiği.

---

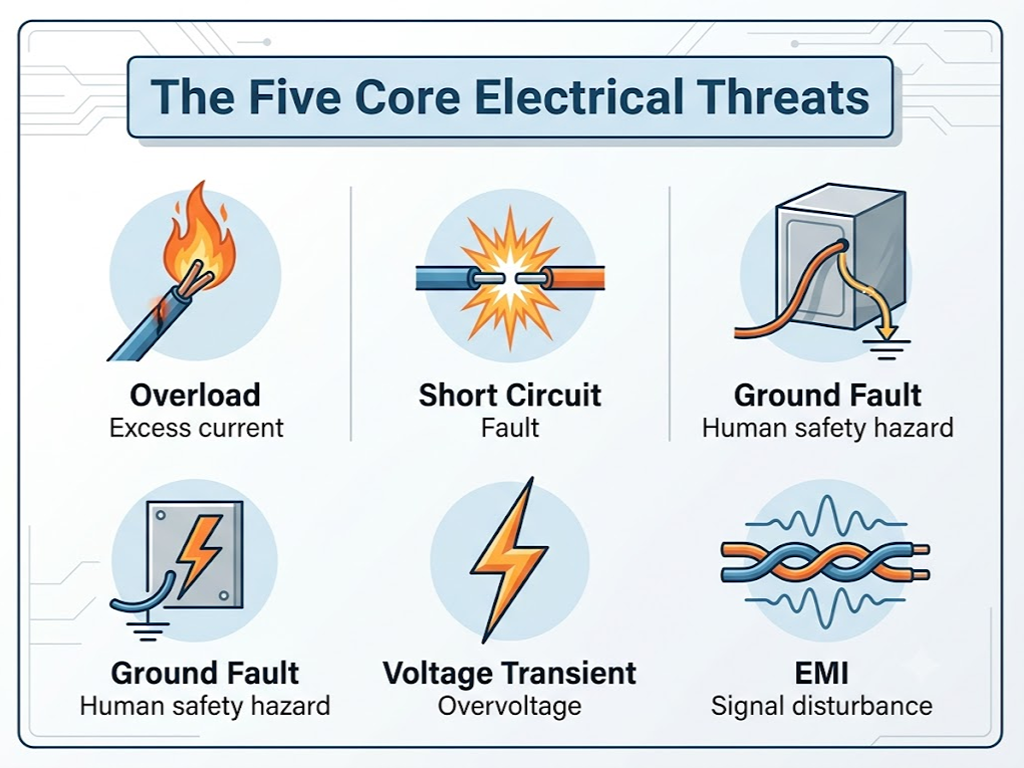

Devre Korumanızın Karşı Koyması Gereken Tehditler

Herhangi bir koruma cihazı seçmeden önce, tam olarak neye karşı koruma sağladığınızı anlamakta fayda vardır. Devre arızaları, her biri kendine özgü bir mekanizma ve arıza şekline sahip beş farklı kategoriye ayrılır.

Her bir tehdit, buna karşılık gelen bir koruma cihazı grubuyla ilişkilidir. Aşırı yük ve kısa devre durumlarında aşırı akım koruması gereklidir. Toprak hatalarında toprak kaçağı algılama gerekir. Gerilim dalgalanmaları durumunda gerilim sınırlama gereklidir. Elektromanyetik parazit (EMI) için filtreleme gerekir. Bir sonraki bölümde her bir cihaz türü ayrıntılı olarak ele alınacaktır.

---

Temel Devre Koruma Cihazları ve Çalışma Prensipleri

Bir devre koruma cihazı seçmek, üç soruyu yanıtlamaya bağlıdır: Hangi tehdide karşı koruma sağlıyorsunuz, devrenizin elektriksel parametreleri nelerdir ve arıza sonrasında sıfırlanan bir cihaza mı, yoksa değiştirilmesi gereken bir cihaza mı ihtiyacınız var? Bu çerçeveyi göz önünde bulundurarak, işte bu üç soruya farklı yanıtlar vermek üzere tasarlanmış beş ana cihaz kategorisi.

Sigortalar ve PTC Yeniden Ayarlanabilir Sigortalar — Koruyucu Elemanlar

Sigorta, elektrik dünyasındaki en basit ve en eski koruma cihazıdır: akım, nominal değerini aştığında eriyerek devreyi kalıcı olarak kesmek üzere tasarlanmış, kalibre edilmiş bir metal elemandır. Zarafeti, acımasızlığında yatmaktadır — hareketli parçası yoktur, sıkışabilecek bir mekanizması yoktur; sadece, akım yolundaki her şeyi kurtarmak için kendini feda eden kontrollü bir arızadır.

Sigorta seçiminde dikkate alınması gereken temel parametreler oldukça basittir, ancak yanlış hesaplandığında sonuçları ağır olabilir. Bunlar: akım değeri normal çalışma akımını, ani akım artışına karşı bir pay bırakacak şekilde aşmalıdır; ancak sigortanın koruma işlevini yerine getiremeyeceği kadar yüksek olmamalıdır. Bu derecelendirmeyi kesintiye uğratma — sigortanın güvenli bir şekilde kesebileceği maksimum arıza akımı — konut dallı devrelerinde 6 kA’dan endüstriyel ana dağıtım devrelerinde 100 kA’nın üzerine kadar değişmektedir. Bu üfleme hızı hızlı kesimli sigortaları (yarı iletkenleri ve hassas elektronik devreleri korumak için; bu devrelerde milisaniyelik bir aşırı akım bile zaten çok fazladır) zaman gecikmeli sigortalardan (motor devreleri için; bu devrelerde nominal akımın 6–8 katı olan başlangıç ani akımının, gereksiz kesintiye yol açmadan geçmesi gerekir) ayırır.

Sigortalar, tüm koruma cihazları arasında en düşük maliyetle en yüksek kesme kapasitesini sunar — ancak tek kullanımlıktır. Her arızadan sonra, birinin bunları fiziksel olarak değiştirmesi gerekir. Sigorta değişimi nedeniyle ortaya çıkan kesinti süresinin kabul edilemez olduğu uygulamalarda, PTC geri ayarlanabilir sigortalar (polifüzler veya PPTC’ler olarak da bilinir) bir alternatif sunar. Bu polimer tabanlı cihazlar, aşırı akım nedeniyle ısındıklarında dirençlerini önemli ölçüde artırarak arıza akımını etkili bir şekilde keser. Arıza giderilip polimer soğuduğunda, cihaz otomatik olarak düşük dirençli durumuna geri döner. Bunun karşılığında, geleneksel sigortalara kıyasla daha yavaş tepki süresi ve daha yüksek açık durum direnci söz konusudur; bu da bu cihazların kullanımını USB bağlantı noktaları, pil paketleri ve tüketici elektroniği gibi düşük ila orta akım uygulamalarıyla sınırlamaktadır.

Bir sigortanın devreyi kesmeden önce geçirdiği termal enerjiyi temsil eden I²t değeri, koordinasyon açısından en önemli gizli parametredir. Akım yönünün yukarısındaki gecikmeli sigortaya kıyasla çok daha düşük bir I²t değerine sahip, akım yönünün aşağısındaki hızlı kesimli sigorta, yalnızca arızalı dalın devreden çıkarılmasını sağlayarak sistemin geri kalan kısmının güç kaynağına bağlı kalmasını garanti eder.

Minyatür Devre Kesiciler (MCB’ler) ve MCCB’ler — Sıfırlanabilir İş Gücü Kaynakları

Sigortalar tek seferlik bir fedakârlıkken, devre kesiciler yeniden kullanılabilen koruyuculardır. Bir MCB (Minyatür Devre Kesici), yumruk büyüklüğündeki bir gövdeye iki bağımsız devre kesme mekanizmasını birleştirir: bir termal devre kesici sürekli aşırı yük altında bükülen bir bimetalik şerit kullanılarak (yavaş yanma tehditlerini önlemek için) ve bir manyetik gezi kısa devre seviyesindeki akımlarda neredeyse anında devreye giren bir elektromanyetik bobin kullanarak (felaket niteliğindeki tehditleri önleyerek).

Bir MCB için en önemli seçim kriteri, onun seyahat eğrisi — akım büyüklüğü ile devre kesilme süresi arasındaki ilişki.

Yanlış devre kesme eğrisinin seçilmesi, devre koruma tasarımında en sık görülen ve en maliyetli hatalardan biridir. Bir motor devresine takılan B eğrisi tipi devre kesici, motor her çalıştırıldığında devreyi kesecektir. Bir aydınlatma devresine takılan D eğrisi tipi devre kesici ise, kablolarda hasar oluşmadan önce gerçek bir arızayı gideremeyebilir.

Daha yüksek akım gerektiren uygulamalar için — ana dağıtım panoları, motor kontrol merkezleri, jeneratör beslemeleri — MCCB (Kalıplı Muhafazalı Devre Kesici) MCB konseptini yüzlerce veya binlerce amperlik akımları idare edecek şekilde genişletir; ayarlanabilir devre kesme ayarlarına ve genellikle 22 kA ile 65 kA arasında değişen kesme kapasitelerine sahiptir. MCCB'ler Kuzey Amerika'da UL 489, uluslararası alanda ise IEC 60947-2 standardına tabidir; MCB'ler ise UL 1077 veya IEC 60898-1 standardına tabidir.

RCD’ler, RCCB’ler ve RCBO’lar — Toprak Hatasına Karşı Koruma ve Toprak Kaçağına Karşı Koruma

Devre koruması konusunda belki de en tehlikeli yanılgı, devre kesicinin tam bir koruma sağladığına dair inançtır. Bir MCB, bir kişiyi elektrik çarpmasından kurtaramaz — sadece aşırı akıma tepki verir ve insan vücudundan toprağa geçen 30 mA’lık akım, herhangi bir MCB’nin devreye girme eşiğinin çok altındadır.

Bu, şunun görevidir: RCD (Artık Akım Koruma Cihazı). Çalışma prensibi, ilk bakışta basit gibi görünse de aslında oldukça karmaşıktır: Sağlıklı bir devrede, faz iletkeninden dışarı akan akım, sıfır iletkeninden geri dönen akıma tam olarak eşittir. Herhangi bir fark olması, akımın bir yerden sızdığı anlamına gelir — bir kişi üzerinden, hasarlı yalıtımdan veya nemden. Dahili bir toroidal transformatör bu dengesizliği algılar ve belirlenen eşiği aşarsa, RCD milisaniyeler içinde devreye girer.

Hassasiyet hiyerarşisi son derece önemlidir. A 30 mA RCD kişisel koruma sağlar — kaçak akım, ventriküler fibrilasyona neden olabilecek seviyelere ulaşmadan önce devreyi keser. Nominal değeri 100–300 mA ekipman ve yangın koruması sağlar, ancak personeli korumaz. Endüstriyel ortamlarda genellikle, devre kesme eşiğinin ilgili kurulumun özelliklerine göre ayarlanabildiği ayarlanabilir RCD’ler kullanılır.

Aynı derecede önemli olan ise dalga formu algılama türü IEC 60755 standardında tanımlandığı üzere, çünkü tüm kaçak akımlar aynı şekle sahip değildir:

Önemli bir uyarı: Tek başına kullanılan bir RCD veya RCCB, aşırı akım koruması yok. Bu cihaz, bir üst kademe MCB veya sigorta ile birlikte kullanılmalıdır. Bu RCBO Bu sorunu, her iki işlevi — toprak kaçağı algılama ve aşırı akım koruması — tek bir cihazda birleştirerek zarif bir şekilde çözmektedir; bunun bedeli ise biraz daha fazla yer kaplaması ve daha yüksek birim fiyattır. Her iki koruma türünün de gerekli olduğu tek tek devreler için RCBO neredeyse her zaman doğru seçimdir.

Aşırı Gerilim Koruma Cihazları — MOV’lar, TVS Diyotları ve GDT’ler

Aşırı gerilim koruması, devre korumasının çıplak gözle görülemez hale geldiği ve bilgisizliğin en yüksek bedeli ödediği alandır. Yıldırımın neden olduğu tek bir aşırı gerilim dalgası, bir binadaki korumasız tüm elektronik cihazları mikrosaniyeler içinde tahrip edebilir. Devre kesicinin atması veya sigortanın atmasıyla kendini belli eden aşırı akım arızalarının aksine, aşırı gerilim hasarı genellikle birikimlidir ve sessizce ilerler: Her olay hassas bileşenleri aşındırır ve bir gün ekipman, belirgin bir neden olmaksızın aniden arızalanır.

Aşırı gerilim koruması alanında üç temel teknoloji öne çıkmaktadır; her biri farklı bir tehdit profili için optimize edilmiştir:

Önemli ve genellikle göz ardı edilen bir gerçek: MOV’lar, emdikleri her dalgalanma ile bozulur. Nominal deşarj akımı (I_n) 8/20 μs’lik bir darbede 20 kA’lık bir akıma dayanabilir ve parametrelerde sapma görülmeye başlamadan önce bu tür 10 darbeye dayanabilir. Varistör gerilimi, nominal değerinden ±10%’den fazla sapma gösterdiğinde, görünür bir hasar olmasa bile MOV’un kullanım ömrü sona ermiş demektir. Kurulu birçok SPD, etkin hizmet ömürlerini yıllarca aşmış halde dağıtım panellerinde sessizce durur ve yeşil gösterge ışıkları hâlâ yanarken hiçbir koruma sağlamaz.

SPD’ler ayrıca elektrik sistemindeki kurulum konumlarına göre de sınıflandırılır: Tip 1 hizmet girişinde doğrudan yıldırım akımlarını iletir (10/350 μs dalga formu ile test edilmiştir, I_imp (genellikle kutup başına 12,5–25 kA). Tip 2 alt dağıtım panellerinde indüklenmiş dalgalanmalarla başa çıkar (8/20 μs dalga formu, I_n (5–20 kA). Tip 3 Kullanım noktasında, tek tek ekipmanlara etkili bir koruma sağlar. Düzgün tasarlanmış bir kurulumda bu üç koruma kademesi de ardışık olarak kullanılır — herhangi bir kademenin eksik olması, aşırı gerilimin sızabileceği bir boşluk yaratır.

ESD Koruması ve EMI Filtreleme — Göz Ardı Edilen Koruyucular

Genel devre koruma tartışmalarında nadiren gündeme gelen iki koruma alanı, sessizce önledikleri sorunlar nedeniyle burada değinilmeye değer.

ESD (Elektrostatik Deşarj) koruma dizileri bunlar, statik deşarj çarpmalarını — örneğin, halı kaplı bir zeminde yürüdükten sonra birinin USB bağlantı noktasına dokunduğunda meydana gelen türden — güvenli bir şekilde toprağa yönlendiren çok kanallı diyot ağlarıdır. En önemli parametre şudur: kanal başına kapasitans, ; bu değer, USB 3.0 veya HDMI gibi yüksek hızlı veri hatlarında 0,5 pF’nin altında kalmalıdır. Bu eşiğin üzerinde, koruma cihazı koruması gereken sinyali kendisi bozar. IEC 61000-4-2 standardına göre (±8 kV temas, ±15 kV hava deşarjı) test edilen bu cihazlar, olaydan sonra teşhis edilmesi son derece zor olan bir arıza durumuna karşı — korunan her hat başına birkaç kuruşa mal olan — ucuz bir güvence sağlar.

EMI filtreleme Farklı bir sorunu ele alır: anahtarlamalı güç kaynakları, VFD’ler ve invertörler tarafından üretilen ve güç ile sinyal hatlarına sızan yüksek frekanslı elektriksel gürültü. Bir hat reaktörü — temelde tipik empedansı 3% veya 5% olan demir çekirdekli bir tel bobin — ani akım değişikliklerine direnç gösterir ve motorlarda harmonik ısınmaya ve yakındaki ekipmanlarda sinyal bozulmasına neden olan keskin kenarlı dalga formlarını yumuşatır. VFD’lerin hassas kontrol elektroniği ile aynı paneli paylaştığı her türlü kurulumda, hat reaktörleri isteğe bağlı değildir.

---

Uygulamada Aşırı Gerilim Koruması — AC Şebekesinden Güneş Enerjisi DC Sistemlerine

SPD teknolojilerini anlamak bir şeydir. Bunları doğru şekilde uygulamak — doğru yerlerde, doğru değerlerde ve aşamalar arasında etkili bir koordinasyonla — işte teorinin gerçeklikle buluştuğu noktadır. Sıkça yapılan bir hata, aşırı gerilim korumasını “al ve unut” türünde bir satın alma olarak görmektir. Uygulamada, AC tarafı ve DC tarafı korumaları temelde farklı kurallara tabidir ve çoğu kurulumda sorun, bu iki taraf arasındaki farkın göz ardı edilmesinden kaynaklanmaktadır.

AC Tarafında Aşırı Gerilim Koruması — Standart Yaklaşım

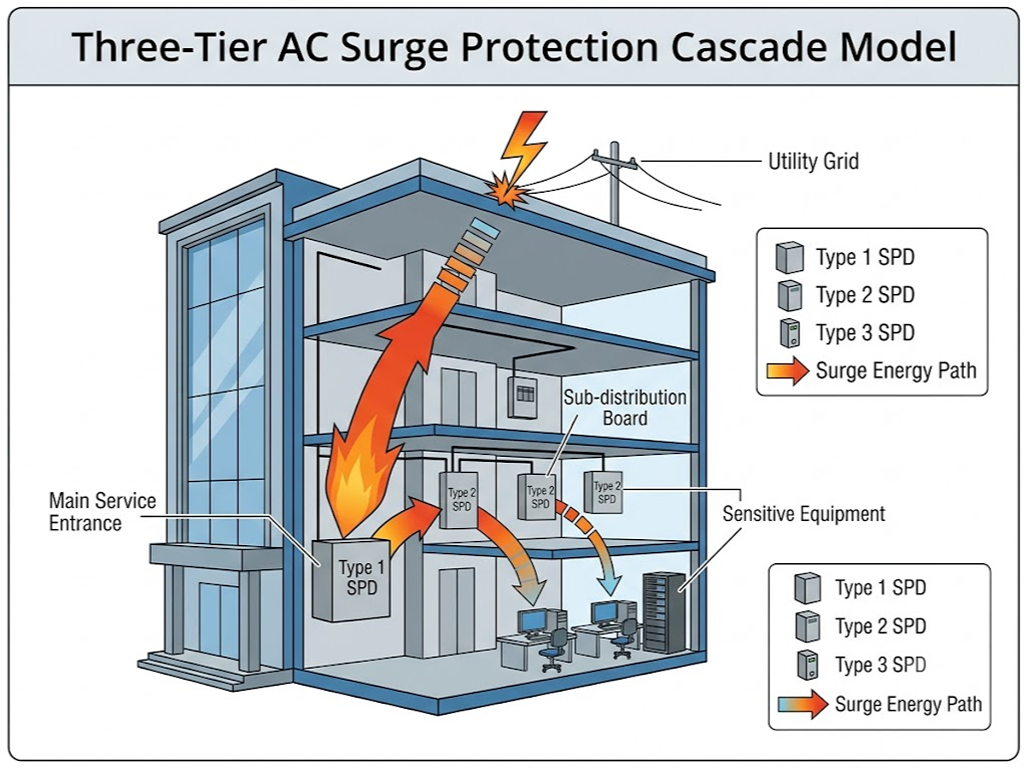

Üç kademeli kademeli model, alternatif akım (AC) güç dağıtımı için kabul görmüş en iyi uygulamadır:

• 1. Seviye — Hizmet Girişi (Tip 1 SPD): Ana dağıtım panosuna, şebeke beslemesi ile binanın elektrik sistemi arasına monte edilir. Doğrudan yıldırım çarpmasını simüle eden 10/350 μs dalga formu ile test edilmiştir; darbe akımı değerleri (I_imp) kutup başına 12,5–25 kA. Bu, ilk ve en sağlam savunma hattıdır.
• 2. Kademe — Alt Dağıtım (Tip 2 SPD): Tek tek katlara, kanatlara veya ekipman gruplarına besleme sağlayan alt panellere monte edilir. Yakındaki yıldırım çarpmaları veya anahtarlama olaylarından kaynaklanan indüklenmiş aşırı gerilimleri temsil eden 8/20 μs dalga formu ile test edilmiştir. Tipik I_n değerleri 5 ile 20 kA arasında değişmektedir. Bu seviye, Tip 1 cihazın içinden veya çevresinden geçen artık enerjiyi yönetir.
• 3. Seviye — Kullanım Noktası (Tip 3 SPD): Tek tek prizlere veya doğrudan hassas ekipmanlara monte edilir. 1,2/50 μs kombine dalga ile test edilmiştir. Bu son aşama, kalan küçük miktardaki artık dalgalanma enerjisini, son kullanıcı elektronik cihazları için güvenli bir seviyeye sınırlar.

Tek bir kurulum kuralı, tüm teorik değerlerin önüne geçer: SPD bağlantı kablolarını mümkün olduğunca kısa tutun; ideal olarak toplam uzunluk 0,5 metrenin altında olmalı ve keskin kıvrımlardan kaçının. Bunun nedeni fiziksel bir durumdur, kişisel bir tercih değil. Aşırı gerilim olayları sırasında, bir SPD’den geçen akım değişim hızı (di/dt) mikrosaniye başına 1 kA’ya ulaşabilir. Her bir metrelik bağlantı kablosu, endüktif reaktans nedeniyle yaklaşık 1 kV ek geçiş gerilimi ekler — bu da, kablolaması kötü yapılmış, nominal değeri mükemmel bir SPD'nin, kısa ve düz kablolarla kurulmuş daha düşük nominal değerli bir üniteden daha kötü koruma sağlayabileceği anlamına gelir.

Ayrıca, her SPD için bir yedek aşırı akım koruma cihazı — hat tarafında seri olarak bağlanmış bir MCB veya sigorta — SPD’nin kısa devre durumuna geçmesi halinde onu güvenli bir şekilde devre dışı bırakmak için. Yedek koruma sistemi bulunmayan bir SPD, uygun bir arıza anında yangın tehlikesi oluşturur.

Güneş Enerjisi Fotovoltaik Sistemleri için DC Tarafında Aşırı Gerilim Koruması — Çoğu Kılavuzda Gözden Kaçan Nokta

İşte bu noktada, genel “devre koruması” konulu makalelerin çoğu sessizliğe bürünür ve en hızlı büyüyen elektrik uygulaması olan güneş fotovoltaik sistemleri, standart koruma kılavuzları tarafından genellikle yeterince ele alınmamaktadır.

DC arıza kesintisinin fiziksel özellikleri, AC’ye kıyasla temelde daha zorlayıcıdır. Bir AC devresinde akım, saniyede 100 veya 120 kez (50 veya 60 Hz) doğal olarak sıfırdan geçer ve her sıfır geçişi, anahtarlama cihazının içindeki arkın sönmesi için bir fırsat sunar. DC’de ise sıfır geçişi yoktur. Bir DC arkı, bir kez oluştuğunda, aralık çok genişleyene veya gerilim çok düşene kadar süresiz olarak devam eder. Bu, şu anlama gelir ki AC tipi bir SPD, DC devresinde kullanılamaz — Bir AC SPD’deki dahili ark söndürme mekanizması, güneş panellerinin DC tarafında hiç bulunmayan sıfır geçişine dayanır.

Fotovoltaik sistemler için SPD yerleştirme haritası dört konumu kapsayarak eksiksiz bir koruma alanı oluşturmaktadır:

1. PV Birleştirme Kutusu (DC girişi): Her bir dizi girişinde Tip 2 DC sınıfı SPD bulunmakta olup, modülleri ve dizi kablolarını korur
2. İnvertör DC Girişi: İnvertörün DC terminallerine takılan Tip 2 DC SPD, invertörün en pahalı ve hassas güç elektroniği bileşenlerini korur
3. İnvertörlü Klima Çıkışı: İnvertörün şebeke tarafındaki bağlantısında Tip 2 AC SPD
4. Ana Dağıtım Paneli: Binanın şebeke bağlantı noktasında Tip 1 veya Tip 2 AC SPD

PV SPD’leri için en önemli seçim parametresi şudur: Maksimum Sürekli Çalışma Gerilimi (MCOV). Güneş paneli açık devre gerilimi (V_oc) sıcaklık düştükçe artar — tipik bir kristal silikon modülün V_oc Standart Test Koşulları’nın (25 °C) altındaki her bir santigrat derece için yaklaşık 0,31 TP3T artar. -20°C’lik bir kış sabahında, 1000 V’luk bir dizi 1150 V’un üzerine çıkabilir. SPD’nin MCOV değeri, bu en kötü durum soğuk hava gerilimini ve bir güvenlik marjını kapsamalıdır:

MCOV ≥ V_oc(STC) × 1,2 (düşük sıcaklıktaki gerilim artışını hesaba katarak)

İlgili standartlar, bunun teorik bir çalışma olmadığını doğrulamaktadır. IEC 61643-31 özellikle fotovoltaik tesisatlarda DC tarafındaki aşırı gerilim korumasını ele almaktadır. Kuzey Amerika’da, NEC Madde 690.35 2020 yönetmelik döngüsünden bu yana fotovoltaik sistemlerde SPD kullanımını zorunlu kılmıştır. UL 1449 5. Baskı SPD sertifikasını 1500 V DC PV uygulamalarına genişleterek, şebeke ölçeğindeki güneş enerjisi sistemlerinde daha yüksek gerilimli dizilere doğru giden eğilime uyum sağlıyor.

Bir sonraki sınır — ki bu zaten gelmeye başladı — şudur: pil enerji depolama sistemleri (ESS). Güneş enerjisi ve depolama sistemlerinin yaygınlaşmasıyla birlikte, DC koruma gereksinimleri, çift yönlü güç akışlarını ve lityum-iyon pil gruplarının kendine özgü arıza özelliklerini kapsayacak şekilde genişlemektedir. Aynı ilkeler geçerli olmakla birlikte, gerilim aralıkları ve arıza akımı profilleri, çoğu genel elektrik tedarikçisinin henüz sunmaya yetişemediği, amaca özel tasarlanmış DC koruma çözümlerini gerektirmektedir.

Birden Fazla Koruma Aşamasının Koordinasyonu

Doğru yerlere doğru SPD’ler yerleştirilmiş olsa bile, aşamalar arasındaki koordinasyon, tüm sistemin tasarlandığı gibi çalışıp çalışmayacağını ya da yeni sorunlar yaratıp yaratmayacağını belirler.

Aşırı gerilim olayından kaynaklanan enerji, en düşük empedanslı yolu izler. Üç aşamalı bir kademeli sistemde, hizmet girişindeki Tip 1 SPD, aşırı gerilim enerjisinin –90’ını emer. Kalan –20 ise akış yönünde ilerler ve burada Tip 2 SPD tarafından karşılanır. Ekipman seviyesine ulaşan küçük dalgalanma ise Tip 3 cihaz tarafından bertaraf edilir.

Ancak bu iş bölümünün işe yaraması için yeterli sayıda ayırma Aşamalar arasında. Aynı toplu hat üzerinde bir Tip 1 ve bir Tip 2 SPD birbirinden birkaç metre uzaklıkta kurulmuşsa, daha hızlı olan Tip 2 ünitesi, Tip 1 ünitesi henüz tepki vermeye başlamadan dalgalanmayı bastırmaya çalışabilir; bu da Tip 2 cihazına, nominal kapasitesinin çok üzerinde enerji yükleyerek erken arızaya neden olabilir. Genel kural: en az 10 metre kablo uzunluğu ardışık SPD aşamaları arasında doğal endüktif ayrıştırma sağlamak amacıyla. Fiziksel mesafenin sağlanamadığı durumlarda, özel bir ayırma indüktörü (genellikle 15 μH) aşamalar arasına takılmalıdır.

Bu koordinasyonu düzenleyen standart — IEC 61643-12 — SPD ile SPD arasında ve SPD ile yedek koruma sistemi arasındaki uyumluluğu sağlamak için gerekli doğrulama yöntemlerini tanımlar. Bu, aşırı gerilim koruması alanında en çok göz ardı edilen standartlardan biridir ve bu standardın göz ardı edilmesi, uygun nominal değerlere sahip tek tek cihazların kullanılmasına rağmen sahada SPD kurulumlarının başarısız olmasının en yaygın nedenlerinden biridir.

---

Doğru Devre Korumasının Seçilmesi — Adım Adım Bir Çerçeve

Devre elemanları ve çalışma prensipleri hakkında bilgi sahibi olmak gereklidir, ancak bu tek başına yeterli değildir. Asıl önemli olan, seçim kararını verme anıdır: Belirli parametrelere sahip belirli bir devre söz konusu olduğunda, hangi devre elemanı veya devre elemanları kombinasyonu doğru cevap olur? Aşağıdaki üç aşamalı çerçeve, tekrarlanabilir bir süreç sunar.

Temel ilke: Katalogdaki en iyi cihazı seçmiyorsunuz. Devrenizin kısıtlamalarına en uygun cihazı seçiyorsunuz. — gerilim ve akım parametreleri, çevresel koşulları ve hedef pazarının uygunluk gereklilikleri.

1. Adım — Tehditleri Belirleme ve Devre Parametrelerini Tanımlama

Öncelikle devrenizin temel özelliklerini belirleyin. Bunlar olmadan, herhangi bir seçim sadece tahmin olur:

• Anma gerilimi ve tam yük akımı: Temel çalışma noktası
• Beklenen kısa devre akımı: IEC 60909 standardına göre hesaplanan veya yukarı akış dağıtım çalışmasından elde edilen, tesisat noktasında mevcut olabilecek maksimum arıza akımı. Tipik bir endüstriyel 400 V barada 25–50 kA arıza akımı iletilebilir.
• Yük türü ve ani akım özellikleri: Dirençli yüklerde ani akım yoktur. Endüktif yükler (motorlar, transformatörler), doğrudan devreye alma sırasında 5–10 saniye boyunca nominal akımın 6–8 katını çekebilir. Kapasitif yükler (LED sürücüleri, güç kaynakları) kısa süreli ancak son derece yüksek ani akım dalgalanmalarına neden olur
• Kurulum ortamı: İç mekan ve dış mekan karşılaştırması, ortam sıcaklığı aralığı, neme maruz kalma, rakım (soğutmayı ve dielektrik dayanımı etkiler)

Ardından, bu kılavuzun başındaki beş tehdit içeren kontrol listesini gözden geçirin. Hangi tehditlerin geçerli olduğunu işaretleyin. Endüstriyel bir paneldeki motor devresi, aşırı yük, kısa devre ve muhtemelen aşırı gerilim ile karşı karşıyadır. Çatı üstü bir PV birleştirici kutusu ise kısa devre, aşırı gerilim ve toprak hatası riskleriyle karşı karşıyadır. Bir veri merkezi sunucu rafı ise aşırı gerilim, ESD ve EMI riskleriyle karşı karşıyadır. Farklı tehdit profilleri, farklı koruma çözümleri gerektirir.

Somut bir örnek olarak: tam yük akımı 22 A olan, doğrudan devreye alma başlangıç akımı 6× I_n 45 °C’lik bir panel muhafazasında monte edildiğinde 8 saniye boyunca devam eden. Başlıca tehditler arasında aşırı yük (mekanik sıkışmalar sırasında), kısa devre (sargı arızaları) ve muhtemelen gerilim dalgalanması (havai hattan besleniyorsa) yer almaktadır. Bu profil, halihazırda 25–32 A boyutunda bir C eğrisi veya D eğrisi MCB'yi işaret etmektedir.

2. Adım — Cihazları Tehditlere ve Uygulama Gereksinimlerine Eşleştirme

Tehdit profiliniz ve devre parametreleriniz belirlendikten sonra, eşleştirme süreci bir katalog taramasından ziyade mühendisliksel bir karar haline gelir.

Hızlı bir başvuru için, yaygın uygulama senaryolarına yönelik önerilen koruma yığınları aşağıda verilmiştir:

• Konut dağıtım panosu: Devre başına MCB Tip B + RCD 30 mA Tip A, ana panoda Tip 2 SPD
• Endüstriyel motor kontrol merkezi: MCCB (ana) + MCB Tip C/D (dal) + termal aşırı yük rölesi + kontaktör. Giriş beslemesinde Tip 2 SPD
• PV birleştirme kutusu (1.000 V DC dizi): Her dizi için bir adet DC SPD Tip 2 + her dizi için bir adet DC sigorta (genellikle 15–20 A, 1.000 V DC nominal)
• Elektrikli araç şarj istasyonu (Mod 3, 22 kW): MCB Tip C + Tip B RCD (veya IEC 62955 standardına göre RDC-DD 6 mA DC kaçak akım algılama özelliğine sahip Tip A RCD). Besleme tarafında Tip 2 SPD
• Veri merkezi sunucu rafı: Rack PDU’da Tip 3 SPD + tüm harici G/Ç bağlantı noktalarında düşük kapasitanslı ESD dizileri
• Dış mekan LED aydınlatma devresi: Dağıtım panosunda MCB Tip C + Tip 2 SPD + yüksek maruz kalma riskli yerlerdeki her bir aydınlatma armatüründe ayrı aşırı gerilim koruması

3. Adım — Derecelendirmeleri, Standartlara Uyumu ve Koordinasyonu Doğrulama

Seçim, bitiş çizgisi değildir. Kağıt üzerinde işe yarayan bir tasarım ile sahada işe yarayan bir tasarım arasında dört doğrulama aşaması vardır:

1. Kesme kapasitesi ≥ mevcut arıza akımı. Tesisat noktasında 35 kA’lık olası arıza akımı varsa ve MCB’nin nominal değeri 10 kA ise, kesici kendisi bir tehlike haline gelir — arızayı ortadan kaldıramayabilir ve maruz kaldığı yük altında patlayabilir.
2. Gerilim koruma seviyesi (U_p) ≤ ekipmanın dayanım gerilimi. U içeren bir SPD_p 2,5 kV’luk bir gerilim, 1,5 kV’a dayanacak şekilde tasarlanmış ekipmanlar için herhangi bir koruma sağlamaz. Aşırı gerilim, SPD’den geçecek ve yine de akış yönündeki cihazı tahrip edecektir.
3. Açma eğrisi, gereksiz açılmalara yol açmadan normal ani akım artışına izin verir. Motorun çalıştırılması sırasında 8 saniye boyunca 132 A akım çekilirse ve MCB’nin termal devre kesme eşiği 5. saniyede bu değere ulaşırsa, motor asla çalışmayacaktır. Devre kesme eğrisi, her noktada ani akım profilinin üzerinde olmalıdır.
4. Yukarı akış ve aşağı akış cihazları arasında seçici koordinasyon. Aşağı akımdaki MCB’nin geçiş enerjisi (I²t), yukarı akımdaki MCCB veya sigortanın devreye girme eşiğinden daha düşük olmalıdır. Koordinasyon hatası, bir dal devresindeki arızanın ana kesiciyi devreye sokması anlamına gelir; bu da yerel bir sorunu tesis genelinde bir kesintiye dönüştürür.

İhracata yönelik üreticiler için bir kontrol daha yapılması şarttır: hedef pazara yönelik standartlara uygunluk. TÜV ve CE sertifikasına sahip bir cihaz, Avrupa pazarı için uygun olmakla birlikte, UL veya CSA listelemesi olmadan Kuzey Amerika’da yasal olarak kurulamaz. Aynı ürün, UL standardına göre (daha düşük güç faktörü altında test edilerek daha yüksek arıza akımları üreten) ve IEC standardına göre (daha yüksek güç faktörü altında test edilen) farklı kesme değerlerine sahip olabilir. IEC 60947-2 standardına göre 25 kA kesme derecesine sahip bir cihaz, UL 489 standardına göre yalnızca 18 kA kesme derecesine sahip olabilir. Bu tutarsızlık bir üretim hatası değildir — farklı test metodolojilerinin bir sonucudur — ancak teknik özelliklerde dikkate alınmalıdır.

---

Dünya Çapında Devre Korumasını Düzenleyen Temel Standartlar

Devre korumaya ilişkin düzenleyici çerçeve, iki ana geleneğe ayrılır — Kuzey Amerika (NEC/UL) ve Uluslararası (IEC/EN) — ve bu iki sistem arasında yolunu bulmak, farklı pazarlarda çalışan her mühendis veya satın alma sorumlusu için temel bir yetkinliktir.

Elektrikli ekipman ihracatı yapan herkes için pratikte alınması gereken ders basittir: Teknik özellikleri belirlemeden önce hedef pazarınızı iyi tanıyın. Avrupa pazarı için IEC standartlarına göre üretilmiş bir panel, önemli değişiklikler yapılmadan ABD’de denetimden geçemez. Farklı bir düzenleyici çerçeveye uygun hale getirmek için koruma cihazlarına yapılan uyarlama maliyetleri, genellikle orijinal bileşen maliyetinin üç ila beş katını aşmaktadır.

---

Kaliteli Üreticilerden Devre Koruma Cihazlarının Tedariki

B2B alıcılar için — ister ürün portföyünü genişleten bir elektrik distribütörü, ister ekipmanlarına koruma cihazları entegre eden bir OEM, ister tercih ettiği tedarikçiyle standartlaştırma yapan bir panel üreticisi olun — cihaz teknolojisini anlamak, denklemin yalnızca ilk yarısıdır. İkinci yarısı ise, ürünlerinin teknik özellik belgelerinde vaat edilen performansı tutarlı bir şekilde sunan üreticileri bulmaktır.

Devre koruma sektörü, çok geniş bir kalite yelpazesini kapsamaktadır. Bir uçta, onlarca yıllık mühendislik mirasına sahip ve yüksek fiyatlandırma uygulayan küresel birinci kademe markalar yer almaktadır. Diğer uçta ise, tutarsız kalite kontrolüyle fiyat üzerinden rekabet eden temel ürün üreticileri bulunmaktadır. Bu ikisi arasında ise, birinci sınıf bileşenler ve sertifikasyon kapsamını rekabetçi fiyatlarla sunan uzmanlaşmış üreticiler yer almaktadır. Bu üreticilerin çoğu, dünyadaki düşük gerilim devre koruma cihazlarının 70%'sinden fazlasını üreten Çin'in Zhejiang eyaletindeki Wenzhou-Yueqing gibi üretim merkezlerinde yoğunlaşmıştır. Alıcılar için asıl zorluk, kalite odaklı üreticileri maliyet odaklı olanlardan ayırt etmektir.

Güvenilir tedarikçileri diğerlerinden ayıran beş değerlendirme boyutu vardır:

• Sertifikasyon kapsamı: Sadece birkaç amiral gemisi modeliyle sınırlı kalmayıp tüm ürün yelpazesini kapsayan TÜV ve CB sertifikaları, mevzuata uyum konusunda ciddi bir kararlılığın göstergesidir. Kuzey Amerika pazarını hedefleyen alıcılar için, temel ürünlerde UL listelemesi, üretim olgunluğunun güçlü bir göstergesidir; zira UL denetim ve takip denetimi süreci, kendi beyanına dayalı CE işareti uygulamasından önemli ölçüde daha zorludur.
• Temel bileşen tedariki: Aşırı gerilim koruma cihazlarında, MOV’un markası ve kalitesi, performansı belirleyen en önemli tek faktördür. Birinci sınıf üreticiler, varistör geriliminde ±10% gibi sıkı toleranslara sahip markalı MOV’lar kullanır — örneğin, dünyanın en büyük 10 SPD üreticisinden birçoğuna tedarik sağlayan Tayvan menşeli LKD gibi. Sıradan üreticiler ise toleransları kontrol edilmeyen markasız MOV’lar kullanır. Koruma tutarlılığı ve hizmet ömrü açısından aradaki fark çok belirgindir, ancak muhafazanın dışından bakıldığında bu fark görünmez.
• Test titizliği: Asıl önemli soru, üreticinin her bir ünite üzerinde tam parametreli testler mi yaptığı, yoksa sadece parti bazında numune alımı mı yaptığıdır. Her bir ünitede hem yıldırım darbesi testini (aşırı termal şoka dayanabilecek sağlam lehim bağlantıları gerektirir) hem de termal kararlılık testini (sürekli yüksek sıcaklık altında bozulmayan lehim gerektirir) geçmek, çoğu fabrikanın karşılayamadığı çelişkili bir talep çiftidir — bunu tekrarlanabilir hale getirmek için proses kontrolüne yatırım yapmış olanlar hariç.
• Teslimat kapasitesi: Katalog ürünleri için 10–15 gün, özel/OEM siparişleri için ise 30 gün olan standart teslim süreleri, iyi organize edilmiş bir tedarik zinciri ve üretim planlama sürecini yansıtmaktadır. Güvenilmez teslimatlar genellikle daha derin operasyonel sorunların bir belirtisidir.
• Garanti ve destek: SPD’ler için sektör standardı garanti süresi 2 yıldır. 5 yıllık garanti sunan üreticiler, bileşenlerinin kalitesine ve üretim tutarlılığına duydukları güveni ortaya koymaktadır. Metal bileşenlerin nemli konteynerlerde deniz taşımacılığı sırasında korozyona dayanıklı olduğunu doğrulayan 48 saatlik tuz püskürtme testi, ürünün tüm yaşam döngüsünü göz önünde bulunduran üreticiler ile sadece fabrika kapısının ötesini düşünmeyenleri birbirinden ayıran bir başka ayırt edici testtir.

Bu değerlendirme kriterleri, nihayetinde hangi üreticiyi seçerseniz seçin geçerlidir. Amaç, herhangi bir tedarikçiyi öne çıkarmak değil; bir tedarikçiyle anlaşmaya varmadan önce doğru soruları sorabilmeniz için size bir çerçeve sunmaktır. SPD üreticilerinin sertifikalar, temel bileşenler ve test protokolleri açısından nasıl karşılaştırıldığına dair daha ayrıntılı bilgi için, aşağıdaki gibi ayrıntılı üretici değerlendirme kaynaklarına başvurabilirsiniz: LSP’nin SPD Üreticileri Sıralama Rehberi.

---
