Akım “Sıfır Geçişi” Güvenliği Belirler: AC vs DC Sigorta
AC Sigorta Akımı: 50Hz Doğal Ark Söndürme
AC arkları her sıfır geçişinde doğal olarak söner ve standart AC sigortalarının özel ark söndürme malzemeleri olmadan kısa devreleri güvenli bir şekilde kesmesine olanak tanır.
DC Sigorta Akımı: Sonsuz Plazma Ark
DC devreleri, sigorta eridikten sonra sürekli bir arkı korur ve yeniden ateşlemeyi önlemek için kuvars kumu dolgulu özel sigortalar, basınç tahliye delikleri ve uzatılmış kaçak mesafeleri gerektirir.
Ark Sıcaklığı 10.000°C Gerçek
Sürekli DC arkları 10.000°C'yi aşabilir, bu da AC sigortaların PV DC dizilerinde feci şekilde arızalanmasının önemli bir nedenidir. IEC 60269-6, DC PV sigortalarının PV dizisi döngüsünü hesaba katarak 1,45×In ön arklamaya dayanmasını gerektirir.
| Gerilim | AC Ark Süresi | DC Ark Süresi |
| 220V | 4ms | 400ms+ |
| 1000V | 8ms | 2-15s |
DC arklarının süresi, aynı koşullar altında AC arklarının süresinden yaklaşık 100 kat daha uzundur. Farklı gerilimlerdeki ark süreleri yukarıdaki tabloda gösterilmiştir.
Yapısal Farklılıklar: DC Sigortalar Neden Daha Uzun ve Daha Kalındır?
DC Sigortalar yüksek voltajlı DC akımlarını güvenli bir şekilde kesmek için daha uzun gövdeler ve özel ark söndürme malzemeleri gerektirir. AC sigortalar tipik olarak hava veya seramik bariyerlerle 20-30 mm uzunluklar kullanırken, DC solar PV sigortalar 85 mm veya daha uzun uzunlukları ve kuvars kumu dolgusu ile IEC 60269-6 standartlarını takip ederek kritik ark yolu mesafesi ve basınç tahliyesi sağlar.
Özellik karşılaştırma tablosu
| Özellik | AC Sigorta | DC Solar PV Sigorta |
| Uzunluk | 20-30mm | 85-100mm (10×85mm standart) |
| Dolgu | Hava/Seramik | Kuvars kumu |
| Uç Kapakları | Metal | Seramik + Metal |
| Kırılma Kapasitesi | 10 kA | 50kA DC |
| Standartlar | IEC 60269-1 | IEC 60269-6 |
Boyut gelişim diyagramı, sistem voltajı 100V'tan 1500V'a yükseldikçe DC sigortaların uzunluğunun ve yapısal karmaşıklığının arttığını göstermektedir.
Derating Kuralları: AC 1000V ≠ DC 500V
DC sigorta voltaj değerleri, eşdeğer AC değerinin 50-60%'si olmalıdır, çünkü AC sigortalar sürekli ark nedeniyle DC devrelerinde kullanılırsa fiziksel olarak arızalanabilir. NEC 690.9 ve IEC 62548, PV sigortalarının soğuk koşullar altında (-10°C Voc artışı) 1,25 kat maksimum sistem gerilimine dayanmasını gerektirir.
| AC Değeri | Maksimum DC Güvenli Voltaj | Solar PV Örneği |
| 250VAC | 125-150VDC | 12V akü sistemleri |
| 600VAC | 300-360VDC | Küçük ticari PV |
| 1000VAC | 500-600VDC | 1000VDC PV için DEĞİL |
Uygulama Senaryoları: Ev Tipi ve Solar PV
Solar PV sistemleri IEC 60269-6 sertifikalı gPV sigortaları gerektirir ve asla AC sigortaları kullanmamalıdır. Evsel AC devreleri (120/240VAC) standart Sınıf gG sigortaları kullanırken, fotovoltaik diziler 50kA kesme kapasitesine sahip özel 1000VDC/1500VDC solar PV sigortaları gerektirir. EV şarj istasyonları (400-800VDC) benzer DC gereksinimlerini takip eder.
| Senaryo | AC Sigorta ✓ | DC Sigorta ✓ | Tehlikeli ❌ |
| Ev tipi 120V | 250VAC | – | AC→DC adaptör |
| Güneş PV Dizisi | – | 1000VDC güneş PV sigortası | AC sigortası = yangın |
| EV Şarj Cihazı 400VDC | – | 600VDC | AC ikamesi |
| 12V Araç Ses Sistemi | – | 12V DC sigorta | Ev tipi AC sigortası |
Başarısız kurulumların benzersiz analizi, DC PV sistemlerinde AC sigortaların yanlış kullanım riskini göstermektedir.
DC Sigorta Seçim Hesaplayıcısı
Solar PV dizileri için doğru DC sigortanın seçilmesi, kısa devre akımı, sistem voltajı ve minimum kesme kapasitesinin dikkate alınmasını gerektirir. Profesyonel boyutlandırma, güvenlik ve IEC 60269-6 standartlarına uygunluk sağlar.
Boyutlandırma Adımları
- Sistem voltajını belirleyin (örn. 12V, 1000VDC).
- Gerekli sigorta akımını hesaplayın: Sigorta Girişi ≥ PV dizisi kısa devre akımı × 1,56.
- Minimum kesme kapasitesini sağlayın: solar PV sigortaları için 50kA.
- Sigorta voltaj değerini ≥ 1,25 × Voc (soğuk sıcaklık faktörü dahil) seçin.
Örnek Hesaplama
| PV Dize Parametreleri | Değer | Birim |
| Kısa devre akımı (Isc) | 13 | A |
| Maksimum açık devre gerilimi (Voc) | 1000 | V |
| Sistem voltajı | 1000 | VDC |
| Sigorta Değeri Hesaplama | Değer | Birim |
| Minimum Giriş | 13 × 1.56 = 20.3 | A |
| Minimum Un | 1000 × 1.25 = 1250 | VDC |
| Kırılma Kapasitesi | ≥50 kA | DC |
| Önerilen Sigorta | 20A 1500VDC gPV | – |
Bu yaklaşım, sigortanın aşırı akım olayları sırasında yeniden ateşleme riski olmadan FV dizisini korumasını sağlar.
Gerçek AC ve DC Sigortaların Tanımlanması
DC sınıfı sigortalar görünür şekilde daha uzundur, seramik uç kapakları ve VDC işaretleri vardır. Buna karşılık, AC sigortalar daha kısadır, genellikle 20-38 mm'dir ve metal uç kapakları “yalnızca VAC” olarak etiketlenmiştir. IEC 60269-6 solar PV sigortaları 85 mm veya daha fazla uzar ve hibrit seramik/metal kapakları açıkça “1000VDC” veya “1500VDC gPV” olarak işaretlenmiştir.”
Hızlı tanımlama kontrol listesi:
- Uzunluk: DC > 85mm (10×85mm standart), AC < 38mm
- Yazdırma: “VDC” / “gPV” / “IEC 60269-6” vs “VAC”
- Uç Kapakları: DC solar PV sigortalarda görülebilen seramik
- Dolgu Görünür: Şeffaf gövde içinden kuvars kumu (sadece DC)
LSP Solar DC Sigorta Standartları ve Profesyonel Seçim
LSP profesyonel solar DC sigortalar, fotovoltaik sistemlerde dizi seviyesi ve birleştirici kutu koruması için tasarlanmıştır. Sürekli çevrim, yüksek sıcaklıkta değer kaybı için 1000V / 1500V sistemlerin gereksinimlerini karşılar ve 50kA DC kesme kapasitesi ve kuvars kumu ark söndürme tasarımı ile güvenilir koruma sağlayarak bakım ve olay riskini azaltır.
LSP Solar DC Sigortaları için Temel Teknik Özellikler
| Özellikler | Ayrıntılar |
| Gerilim Değeri | 1000V sistemler için minimum 1500VDC (1,25×Voc) |
| Akım Değeri | In ≥ 1,56×Isc (NEC) veya 1,45×In (IEC 60269-6) |
| Boyutlar | Dize koruması için 14×85mm (IEC standardı) |
| Kırılma Kapasitesi | Minimum 50kA DC, yeniden ateşleme yok |
| Sertifikasyon | IEC 60269-6 gPV |

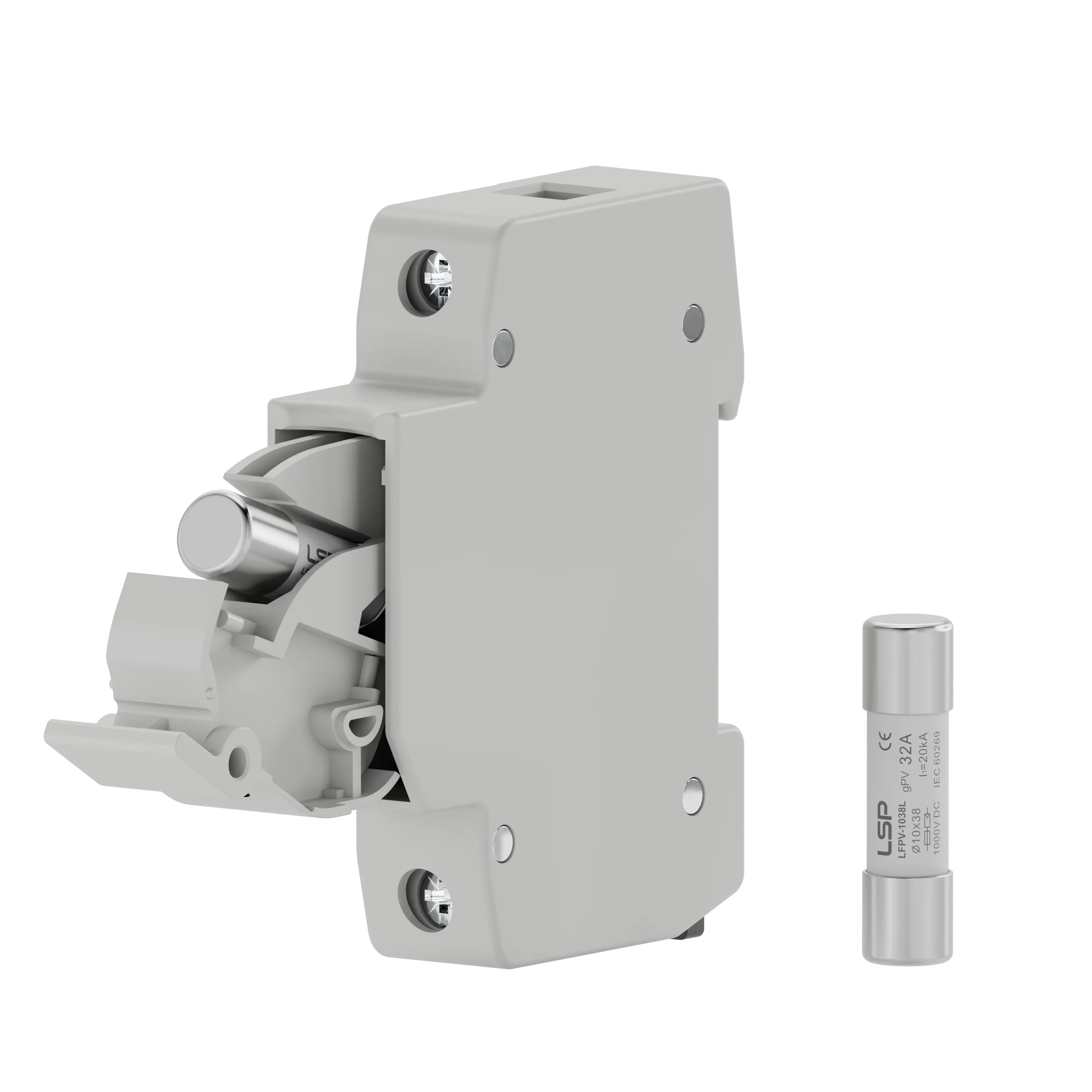

LSP Solar DC Sigorta Serisi
LSP solar DC sigorta serisi, fotovoltaik dizi koruması ve birleştirici kutu ana devreleri için optimize edilmiştir. Seri, sürekli döngü ve zorlu çevre koşulları altında güvenilir çalışma sağlamak için 10-30A değerlerini, 1000V / 1500V voltaj seviyelerini ve hızlı etkili gPV tasarımlarını kapsar.
Daha fazla detay: LSP Solar DC Sigorta Serisi
Solar PV Sistemi için AC Sigorta vs DC Sigorta hakkında
AC sigortalar DC devrelerde kullanılabilir mi?
Kesinlikle hayır. AC sigortalar alternatif akım için tasarlanmıştır ve sürekli DC ark altında feci şekilde arızalanır, bu da onları solar PV veya diğer DC uygulamaları için güvensiz hale getirir.
Solar PV dizileri için hangi VDC sigorta gereklidir?
IEC 60269-6 standartlarına göre 1000V PV dizileri için uygun DC kesme kapasitesi ve ark söndürme sağlayan minimum 1500VDC gPV sigorta gereklidir.
100A yük için bir DC sigortası nasıl boyutlandırılır?
Kabloların ve bağlı ekipmanın güvenli bir şekilde korunması için DC kesme kapasitesi gereksinimlerini karşıladığından emin olarak ≥ 100A × 1.25 = 125A minimum değerinde bir sigorta seçin.
Solar PV DC sigortaları ve tutucuları ne sıklıkla denetlenmelidir?
DC sigortasının ve sigorta tutucusunun sağlam olduğundan, bağlantıların güvenli olduğundan ve ark veya aşırı ısınma olmadığından emin olmak için yılda en az bir kez veya önleyici bakım kontrolleri sırasında inceleyin.
DC sigortalar PV birleştirici kutulara nasıl monte edilmelidir?
DC sigortaları PV dizisi pozitif uçlarına veya ana birleştirici kutu devrelerine seri olarak takın, sigorta tutucusunun uygun şekilde oturmasını ve polariteyi sağlayın. Tipik olarak DC sigortalar aşırı gerilim koruması için SPD'lerle eşleştirilir.
