Что такое миниатюрный автоматический выключатель (MCB)?
Определение миниатюрного автоматического выключателя
A миниатюрный автоматический выключатель, обычно сокращённо называемый MCB, представляет собой компактное защитное устройство, используемое в системах низковольтного электроснабжения для автоматического отключения цепи в случае превышения допустимого уровня тока. MCB применяются повсеместно — от бытовых распределительных щитов до коммерческих распределительных щитов и промышленных панелей управления, где требуется надёжная защита отдельных ответвлённых цепей.
Миниатюрный автоматический выключатель — это защитное устройство с возможностью сброса, предназначенное для автоматического прерывания протекания тока при возникновении перегрузки по току. Перегрузка по току, как правило, бывает двух видов:
Ток перегрузки: значение, умеренно превышающее нормальный ток, в течение длительного периода времени
Ток короткого замыкания: чрезвычайно высокий ток, возникающий в результате неисправности с очень низким импедансом
Номинальные характеристики автоматического выключателя (MCB) определяются несколькими параметрами, которые указывают, где и как его можно применять, в том числе номинальным током (А), номинальным напряжением и отключающей способностью (кА). Эти номинальные значения отражают пределы рабочих характеристик, подтвержденные испытаниями. Выбор автоматического выключателя без учета этих основных параметров может привести к ложным срабатываниям, недостаточной защите или небезопасному прерыванию тока короткого замыкания.
Почему автоматические выключатели (MCB) играют важную роль в системах электрозащиты
Электрическая защита заключается в контроле энергии, выделяющейся при коротком замыкании. При возникновении короткого замыкания количество выделяемой энергии зависит как от силы тока короткого замыкания, так и от продолжительности его действия. Обеспечивая оперативное и предсказуемое отключение цепи, автоматический выключатель ограничивает выделение энергии и снижает вероятность повреждения изоляции, перегрева проводников, выхода оборудования из строя, а в некоторых случаях — возгорания.
При проектировании систем автоматические выключатели (MCB) также способствуют обеспечению непрерывности работы. В случае сбоя в цепи, расположенной ниже по цепи, автоматический выключатель отключает только эту цепь, в то время как распределительная сеть выше по цепи остается под напряжением. Такая избирательность позволяет другим нагрузкам продолжать работу и упрощает поиск неисправностей: выпавшая рукоятка указывает, в какой цепи произошло превышение допустимого тока.
Для производителей промышленного электрооборудования автоматические выключатели (MCB) также являются практичным элементом конструкции. Они помогают разделить цепи распределительного щита на четкие функциональные блоки (управляющее питание, вспомогательные цепи, освещение, контрольно-измерительные приборы), благодаря чему одна неисправность не приводит к остановке всего оборудования. Такое разделение сокращает время простоя, упрощает диагностику и способствует повышению безопасности процедур технического обслуживания.
Основная функция автоматического выключателя (MCB) в низковольтных цепях
В низковольтных цепях автоматический выключатель (MCB) постоянно контролирует ток и срабатывает, когда ток превышает заданную кривую срабатывания. Кривая срабатывания имеет важное значение, поскольку различные неисправности проявляются по-разному. Перегрузки часто нарастают постепенно и требуют сработки с задержкой во времени, чтобы избежать ненужных отключений. Короткое замыкание сопровождается резким скачком тока и требует практически мгновенного отключения.
Когда автоматический выключатель срабатывает, его внутренние контакты размыкаются, и протекание тока прекращается. Внутри выключателя системы подавления дуги контролируют электрическую дугу, возникающую при размыкании контактов, что позволяет прервать ток без повреждения устройства. После срабатывания обычно требуется ручной сброс, что создает намеренную паузу: сначала необходимо провести проверку, а затем восстановить питание.
Как работает миниатюрный автоматический выключатель?
Автоматический выключатель (MCB) защищает цепь, обнаруживая аномальный ток и механически размыкая внутренние контакты для отключения питания. Эффективность автоматического выключателя с термо- и магнитным защитными элементами (MCB) обусловлена использованием двух различных механизмов срабатывания, соответствующих двум разным типам неисправностей: термоэлемента для защиты от перегрузки и магнитного элемента для защиты от короткого замыкания. Эти механизмы воздействуют на фиксатор; как только фиксатор отпускается, пружинный механизм быстро размыкает контакты.
Механизм тепловой защиты (защита от перегрузки)
Условия перегрузки возникают, когда сила тока превышает нормальное значение, но не настолько, чтобы это можно было считать полным коротким замыканием. К типичным примерам относятся: слишком большое количество нагрузок в одной цепи, двигатель, работающий в условиях механической нагрузки, или источник питания, работающий с превышением предусмотренной номинальной непрерывной нагрузки.
В большинстве автоматических выключателей для защиты от перегрузки используется биметаллическая полоска. По мере увеличения силы тока усиливается резистивное нагревание внутри выключателя. Биметаллическая полоска нагревается и изгибается, поскольку два соединенных металла расширяются с разной скоростью. После достаточного нагрева движение полоски приводит в действие защелку отключения. Это создает преднамеренную временную задержку, которая примерно соответствует степени опасности перегрузки: при небольшой перегрузке срабатывание происходит позже, чем при значительной.
Это свойство имеет важное значение в реальных установках, поскольку в нагрузках часто возникают кратковременные пики тока, не являющиеся неисправностями. Устройство, срабатывающее исключительно по мгновенным значениям, срабатывало бы без необходимости. Термический механизм допускает допустимые кратковременные пики, при этом обеспечивая защиту цепи от длительного перегрева.
Магнитный отключающий механизм (защита от короткого замыкания)
При коротком замыкании практически мгновенно возникает очень сильный ток. Ожидание нагрева привело бы к быстрому повреждению, поэтому в автоматическом выключателе используется магнитный механизм срабатывания (электромагнитная катушка или соленоид). Когда ток достигает очень высокого уровня, магнитная сила становится достаточно сильной, чтобы сдвинуть якорь, который освобождает защелку. Автоматический выключатель срабатывает быстро, что часто описывается как мгновенное срабатывание.
Порог мгновенного срабатывания тесно связан с выбором кривой срабатывания. Кривые срабатывания, такие как B, C и D, определяют приблизительное кратное значение номинального тока, при котором срабатывает механизм мгновенного срабатывания. Выбор кривой связан не только с необходимостью предотвращения ложных срабатываний. Он также влияет на то, как автоматический выключатель реагирует на определенные уровни неисправностей и как он взаимодействует с предшествующими устройствами защиты.
Автоматический сброс против ручного сброса
Большинство автоматических выключателей в распределительных сетях имеют ручной сброс. После срабатывания рукоятку необходимо перевести в положение «выключено», а затем снова — в положение «включено». Такое ручное действие предусмотрено специально: оно обязывает провести проверку и предотвращает повторное автоматическое включение питания при неустраненной неисправности.
Функция автоматического сброса присутствует в некоторых специализированных защитных устройствах или реализациях систем управления, однако, как правило, она не является стандартной функцией для обычных автоматических выключателей (MCB). Если устройство сбрасывается автоматически при сохраняющейся неисправности, это может привести к неоднократному возникновению опасной ситуации, перегреву компонентов или усугублению повреждений. В практике обеспечения электробезопасности более безопасной нормой считается ручной сброс с четким порядком устранения неисправностей.
Внутренняя конструкция автоматического выключателя
Внутренняя конструкция автоматического выключателя обеспечивает как способность к отключению, так и долговечность. Хотя конкретные конструкции могут различаться, функциональные элементы остаются неизменными:
Контакты, которые при размыкании прерывают ток
Защелка и приводной механизм, соединенные с ручкой
Термоэлемент для обнаружения перегрузки
Магнитный элемент для обнаружения короткого замыкания
Дуговой желоб, который разделяет и охлаждает дугу во время её прерывания
Дугогаситель — это важнейший элемент, который многие начинающие специалисты упускают из виду. При размыкании контактов под нагрузкой или при неисправности возникает дуга. Дугогаситель использует ряд металлических пластин и специальную геометрию для рассечения и охлаждения дуги, что позволяет безопасно прервать ток. Без эффективного дугогашения эрозия контактов и внутренний нагрев приведут к сокращению срока службы выключателя и поставят под угрозу безопасность прерывания тока.
Основные функции миниатюрных автоматических выключателей
Защита от перегрузочного тока
Защита от перегрузки в основном связана с тепловыми ограничениями. Проводники и клеммы имеют предельные номинальные температуры, и когда ток в течение достаточно длительного времени превышает расчетные значения, температура поднимается выше безопасного диапазона. Это может ускорить старение изоляции, привести к размягчению пластмасс, ослаблению соединений в результате термоциклирования и повысить риск возгорания.
Термомеханизм автоматического выключателя (MCB) срабатывает, когда ток перегрузки сохраняется достаточно долго, чтобы стать опасным. В реальной инженерной практике номинальные характеристики автоматического выключателя должны согласовываться с токовыдерживающей способностью проводника, условиями установки и любыми необходимыми понижениями номинальных значений (температура окружающей среды, скручивание проводов, нагрев в корпусе). Выбор автоматического выключателя с завышенным номиналом с целью уменьшения частоты срабатываний может привести к утрате защиты, от которой зависит работоспособность электропроводки.
Защита от коротких замыканий
Защита от короткого замыкания предназначена для устранения высокоэнергетических неисправностей, таких как короткое замыкание «фаза-нейтраль» или «фаза-фаза». Такие неисправности могут вызывать возникновение значительных электромагнитных сил и быстрое нагревание. Магнитный механизм срабатывания автоматического выключателя быстро реагирует, отключая ток и сокращая продолжительность неисправности.
Однако защита от короткого замыкания имеет жесткое ограничение: отключающую способность автоматического выключателя. Если ток короткого замыкания в точке установки превышает номинальное значение в кА автоматического выключателя, он может не смочь безопасно прервать ток. Именно поэтому оценка уровня тока короткого замыкания имеет большое значение, особенно в промышленных условиях, где используются крупные трансформаторы или короткие фидерные линии.
Роль в предотвращении пожаров, вызванных коротким замыканием
Автоматические выключатели (MCB) способствуют предотвращению пожаров электрического происхождения, главным образом за счет ограничения перегрева, вызванного перегрузками, и быстрого прерывания токовых неисправностей с высоким током. В этом смысле они снижают вероятность того, что энергия неисправности превратится в энергию возгорания.
Однако не следует переоценивать роль MCB. Некоторые сценарии возгорания не связаны с высоким током, например, определенные условия образования электрической дуги или низкое сопротивление контактов, приводящее к локальному нагреву. Надлежащие методы прокладки электропроводки, правильный момент затяжки соединений, правильный выбор корпуса и дополнительные защитные устройства зачастую играют не менее важную роль.
Защита оборудования и электропроводки
Автоматические выключатели (MCB) обеспечивают защиту как электропроводки, так и подключенного оборудования. Перегрузка по току может привести к износу двигателей, источников питания и компонентов системы управления. При проектировании распределительных щитов автоматические выключатели часто используются для развязки отдельных цепей, чтобы неисправность в одной из них не приводила к отключению всего щита.
Это повышает удобство технического обслуживания и увеличивает время безотказной работы. При логической сегментации цепей поиск и устранение неисправностей происходит быстрее, поскольку место срабатывания защитного устройства указывает, в какой подсистеме, вероятно, находится неисправность. Это не просто удобство; такая организация способствует повышению безопасности ремонтных работ, поскольку позволяет проводить целенаправленную изоляцию неисправностей вместо общих отключений.

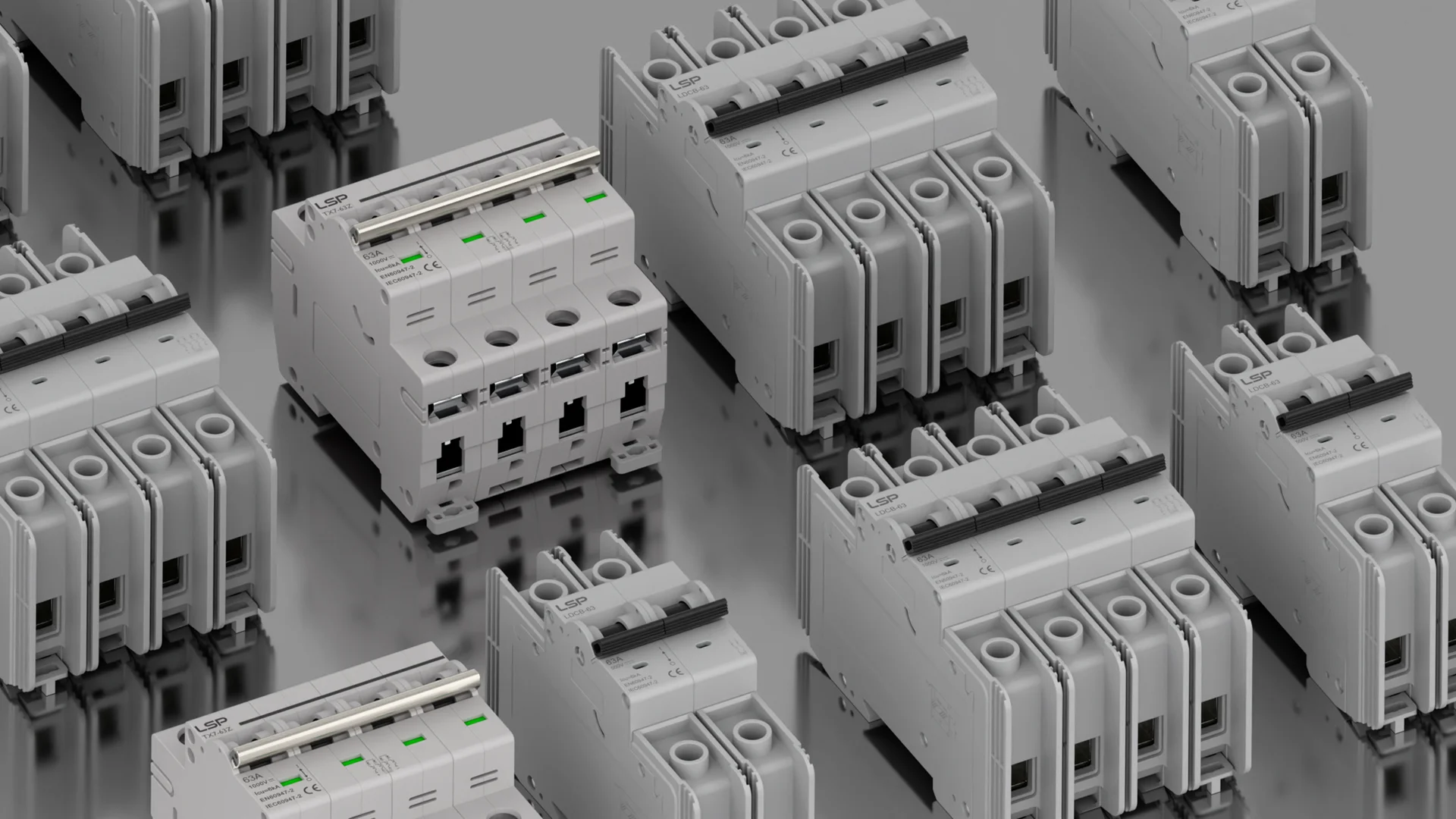

Типы миниатюрных автоматических выключателей
Типы автоматических выключателей (MCB) обычно определяются характеристиками кривой срабатывания и конфигурацией полюсов. Начинающие специалисты часто обращают внимание только на номинальный ток, однако один лишь номинальный ток не гарантирует правильного поведения устройства. Два автоматических выключателя с одинаковым номинальным током могут вести себя совершенно по-разному при пусковом токе или в случае неисправности в зависимости от типа кривой срабатывания.
Характеристики срабатывания (например, B, C, D) в первую очередь описывают область мгновенного магнитного срабатывания. Конфигурация полюсов (1P, 2P, 3P, 4P) определяет, сколько проводников отключается и каким образом обеспечивается изоляция. Оба этих параметра влияют на безопасность, риск ложного срабатывания и координацию с вышестоящими устройствами.
Автоматический выключатель типа B (для жилых помещений)
Автоматические выключатели типа B широко используются в жилых помещениях и в цепях с низким пусковым током. Порог их мгновенного магнитного срабатывания относительно низок, что способствует быстрому устранению неисправностей в типичных бытовых цепях.
Автоматы типа B часто хорошо подходят для резистивных нагрузок и цепей общего освещения. Однако если в цепи присутствует оборудование с высоким пусковым током, например, некоторые электроприборы с двигателями или источники питания с большой входной ёмкостью, автомат типа B может сработать даже при нормальном запуске.
Автоматический выключатель типа C (для коммерческого и промышленного использования)
Автоматические выключатели типа C широко используются в коммерческих зданиях и на предприятиях легкой промышленности, поскольку они выдерживают более высокий пусковой ток, чем автоматические выключатели типа B. Благодаря этому они подходят для смешанных нагрузок, включая освещение с драйверами, небольшие двигатели и цепи общего назначения, в которых возможны пусковые скачки напряжения.
Тип C часто рассматривается как сбалансированный вариант по умолчанию, но его всё же следует выбирать осознанно. Если профиль нагрузки в основном резистивный с минимальным пусковым током, тип B может обеспечить более быстрое реагирование на неисправность. Если в цепи наблюдается высокий пусковой ток, более подходящим может оказаться тип D.
Автоматический выключатель типа D (для нагрузок с высоким пусковым током)
Автоматические выключатели типа D предназначены для цепей с высоким пусковым током, таких как крупные электродвигатели, трансформаторы и отдельные виды промышленного оборудования. Они обладают более высоким порогом мгновенного магнитного срабатывания, что позволяет снизить количество ложных срабатываний при запуске.
Компромисс заключается в том, что более высокие мгновенные пороговые значения могут снизить чувствительность при низких уровнях тока замыкания, в зависимости от импеданса системы. На практике выбор устройств типа D следует сочетать с оценкой тока замыкания и проверкой координации, особенно в распределительных щитах, где важна селективность.
Конфигурации автоматических выключателей 1P, 2P, 3P, 4P
Конфигурация полюсов определяет, как выключатель отключает проводники и как обеспечивается изоляция во время технического обслуживания. Это может повлиять как на безопасность, так и на устранение неисправностей.
Конфигурация | Типичное использование | Что он переключает | Практическое значение |
|---|---|---|---|
1P | Однофазные ответвления | Только строка | Часто встречается во многих панелях; нейтраль остается подключенной |
2P | Однофазные цепи, требующие полной изоляции | Фаза и нуль | Более тщательная изоляция при оказании услуг; зависит от местной практики |
3P | Трехфазные нагрузки и фидеры | Три строки | Общее для двигателей и трёхфазных распределительных сетей |
4P | Трехфазные системы с переключением нейтрали | Три фазы и нулевой провод | Используется в случаях, когда требуется изоляция нейтрали |
Где применяются миниатюрные автоматические выключатели?
Системы распределения электроэнергии в жилых зданиях
В системах электрораспределения жилых помещений автоматические выключатели (MCB) обеспечивают защиту цепей освещения, розеточных цепей и цепей, предназначенных для отдельных электроприборов. Основная задача заключается в защите электропроводки от перегрузок и устранении коротких замыканий, вызванных повреждением шнуров питания, износом розеток или повреждением изоляции.
Профили нагрузки в жилых помещениях могут меняться со временем. Электрическая цепь, которая была пригодной для эксплуатации на момент строительства дома, может оказаться перегруженной по мере появления новых бытовых приборов, зарядных устройств или офисного оборудования. В таких случаях автоматический выключатель (MCB) может сработать после длительного использования, что свидетельствует о необходимости пересмотреть нагрузку на цепь, а не обходить проблему.
Промышленные распределительные щиты
В промышленных панелях часто используются автоматические выключатели (MCB) для вспомогательных цепей, питания систем управления, питания контрольно-измерительных приборов, а также для небольших нагрузок, где целесообразно применять модульную защиту. Промышленные условия эксплуатации также накладывают дополнительные ограничения:
Более высокий расчетный ток короткого замыкания на многих объектах
Необходимо обеспечить более высокую степень селективности, чтобы сначала не сработал выключатель, расположенный выше по цепи
Более частые работы по модификации и техническому обслуживанию
В связи с этим особое значение приобретают выбор номинальной отключающей способности, соблюдение правил маркировки и проведение проверок координации. В правильно спроектированной панели автоматические выключатели (MCB) помогают локализовать неисправности в пределах одной функции, сокращая время простоя и предотвращая полное отключение системы.
Коммерческие здания и инфраструктура
В коммерческих зданиях автоматические выключатели (MCB) используются в распределительных щитах, питающих панели освещения, электрические цепи арендаторов и вспомогательные нагрузки систем отопления, вентиляции и кондиционирования воздуха (HVAC). Сложность заключается в разнообразии нагрузок: на одном этаже могут одновременно присутствовать электронные нагрузки, драйверы светодиодного освещения, офисное оборудование и системы с электродвигателями.
Важную роль играют выбор кривой срабатывания и тепловые условия. В механических помещениях может быть жарко, а плотная прокладка кабелей может привести к повышению температуры. Даже если при комнатной температуре ток не превышает номинального значения, повышенная температура окружающей среды может уменьшить запас прочности и увеличить вероятность срабатывания из-за перегрева.
Системы возобновляемой энергетики (солнечные фотоэлектрические системы и системы аккумулирования энергии)
В системах возобновляемой энергетики автоматические выключатели (MCB) могут использоваться для распределения вспомогательного переменного тока, в цепях управления и в некоторых низковольтных подсистемах. Эти системы часто работают в течение длительного времени при практически постоянной нагрузке, при этом силовая электроника вызывает пусковые токи и переходные процессы.
Проектировщики должны учитывать температуру в корпусе, непрерывный ток, а также взаимодействие защитных слоев. Автоматические выключатели часто используются в сочетании с устройствами защиты от остаточного тока и устройствами защиты от перенапряжений в рамках более широкой системы обеспечения безопасности.
Как правильно выбрать миниатюрный автоматический выключатель
Выбор автоматического выключателя — это инженерное решение, предполагающее поиск баланса между безопасностью, надёжностью и согласованностью. Правильным выключателем считается тот, который обеспечивает защиту проводников и оборудования в реальных условиях эксплуатации, оставаясь при этом стабильным в режиме нормальной работы.
На практике при выборе реле никогда не следует ориентироваться исключительно на номинальный ток. Необходимо также учитывать отключающую способность (уровень неисправности), характеристику срабатывания (устойчивость к пусковым токам и чувствительность к неисправностям), номинальное напряжение (переменное или постоянное) и соответствие соответствующему семейству стандартов МЭК для данного типа установки.
Выбор номинального тока (номинальная сила тока)
Номинальный ток должен соответствовать как ожидаемой нагрузке, так и токовыдерживающей способности проводника в реальных условиях эксплуатации. Для начала определите максимальный ток в установившемся режиме, а затем примените запас прочности при постоянной нагрузке, необходимый для вашей конкретной задачи. Затем проверьте токовыдерживающую способность кабеля с учетом таких коэффициентов снижения номинальных характеристик, как температура окружающей среды, укладка в пучки и тепловыделение в корпусе.
Если вы выберете автоматический выключатель слишком малой мощности, во время нормальной работы будут происходить ложные срабатывания. Если же выберете слишком большой, при перегрузке проводка может перегреться, а автоматический выключатель не сработает вовремя. При проектировании панелей управления следует учитывать возможные расширения цепей в условиях эксплуатации и предусматривать четкие возможности для модернизации, а не просто устанавливать автоматический выключатель большей мощности.
Отключающая способность (номинальная величина, кА)
Прерывающая способность — это максимальный расчетный ток короткого замыкания, который автоматический выключатель способен безопасно прервать при номинальном напряжении. Это значение должно быть равно или превышать величину возможного тока замыкания в точке установки.
Величина доступного тока замыкания зависит от мощности вышестоящего трансформатора, импеданса трансформатора, длины фидерных линий, сечения проводников и особенностей энергосистемы. На промышленных объектах ток замыкания может быть высоким, и использование автоматического выключателя с низким номинальным током (kA) без предварительной проверки представляет собой распространенный риск. Если величина тока замыкания неизвестна, ответственное проектирование предусматривает проведение расчета уровня тока замыкания или его измерение.
Выбор кривой срабатывания (кривые B/C/D)
Выбор кривой срабатывания в основном заключается в согласовании мгновенного (магнитного) порога срабатывания с пусковым током нагрузки.
Кривая хода | Типичный мгновенный диапазон относительно In | Типичная схема применения |
|---|---|---|
B | от 3 до 5 раз в | Схемы с низким пусковым током, преимущественно резистивные нагрузки |
C | от 5 до 10 раз в | Смешанные нагрузки, маломощные электродвигатели, общепромышленные электрические цепи |
D | от 10 до 20 раз в | Оборудование с высоким пусковым током, такое как трансформаторы и двигатели большой мощности |
Если выбрать слишком чувствительную кривую, при нормальном запуске будут срабатывать защитные устройства. Если выбрать слишком нечувствительную кривую, это может привести к снижению чувствительности и усложнить координацию. Для производителей оригинального оборудования (OEM) документирование причин выбора кривой зачастую не менее важно, чем сам выбор.
Рекомендации по номинальному напряжению
Номинальное напряжение должно соответствовать напряжению в системе и типу тока. Характеристики прерывания тока переменного и постоянного напряжения различаются, поскольку дуги постоянного тока тушить сложнее. Устройство, рассчитанное на переменный ток, не всегда подходит для постоянного тока. Поэтому миниатюрные автоматические выключатели переменного тока (AC MCB) следует использовать только в цепях переменного тока, а миниатюрные автоматические выключатели постоянного тока (DC MCB) — исключительно в цепях постоянного тока, чтобы обеспечить безопасное и надёжное отключение при неисправности.
