Тип 2 DC SPD используется на стороне постоянного тока фотоэлектрических систем и обычно устанавливается на входах постоянного тока инверторов или в объединительных коробках для ограничения переходных перенапряжений, вызванных грозовыми разрядами и коммутационными событиями.
LSP Тип 2 DC SPD разработан и изготовлен в соответствии со стандартом IEC/EN 61643-31. Он подходит для фотоэлектрических систем с номинальным напряжением 600 В, 1000 В и 1500 В постоянного тока и применяется в концепциях согласованной защиты от перенапряжений для систем распределения постоянного тока.
В фотоэлектрических установках SPD постоянного тока типа 2 используется в сочетании с SPD типа 1 или типа 1+2 как часть скоординированной архитектуры защиты от перенапряжений для снижения остаточного перенапряжения и защиты последующего оборудования постоянного тока.
Типичное применение - фотоэлектрические системы на крышах, солнечные электростанции, плавучие фотоэлектрические системы и системы накопления энергии, устанавливаемые на объединительных коробках и входных клеммах инверторов постоянного тока.

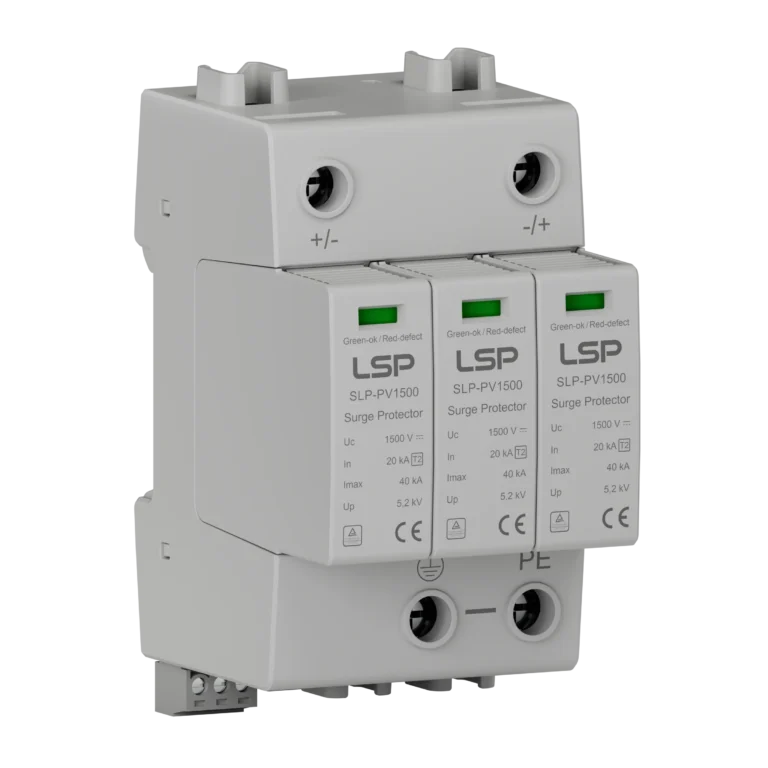

Тип 2 DC SPD
Вторичная защита от перенапряжений для фотоэлектрических систем постоянного тока
8/20 мкс Форма волны
Установка входа постоянного тока
IEC / EN 61643-31
Стандарт защиты от перенапряжения постоянного тока для фотоэлектрических станций
LSP Type 2 DC SPD - это устройство защиты от перенапряжений, устанавливаемое на стороне постоянного тока фотоэлектрических систем. Оно предназначено для защиты инверторов, объединительных коробок и фотоэлектрических модулей от перенапряжений, вызванных молнией, и коммутационных переходных перенапряжений.
Устройство защиты от перенапряжений постоянного тока типа 2 ограничивает остаточное перенапряжение и направляет импульсные токи на систему заземления, снижая риск повреждения оборудования и поддерживая непрерывную работу фотоэлектрической системы.
Параллельное соединение
Тип 2 DC SPD подключается параллельно линиям постоянного тока и поддерживает защиту как от общего, так и от дифференциального режима.
Защита от синусоидальных помех
MOV подключаются между DC+ и PE и DC- и PE, чтобы ограничить напряжение между сетью и землей, защищая оборудование и персонал.
Дифференциально-модовая защита
MOV подключаются между DC+ и DC-, чтобы ограничить разницу напряжений между положительными и отрицательными линиями, защищая входные клеммы инвертора.
Реакция на скачок напряжения
При возникновении переходных перенапряжений магнитопроводы быстро разряжаются, направляя импульсные токи в систему заземления и ограничивая остаточное напряжение.
Термическое отключение
Встроенное тепловое отключение отключает SPD в случае деградации компонентов, предотвращая тепловой выброс.
Модульная конструкция и удаленный мониторинг
Съемная модульная конструкция сетевого фильтра постоянного тока типа 2 позволяет производить замену на месте, а удаленные сигнальные клеммы обеспечивают контроль рабочего состояния.
Type 2 DC SPD - это устройство защиты от перенапряжений, устанавливаемое на стороне постоянного тока фотоэлектрических систем. Оно тестируется с помощью формы волны 8/20 мкс, чтобы противостоять перенапряжениям, вызванным молнией, и коммутационным переходным перенапряжениям.
Обычно устанавливаются на входах постоянного тока инверторов или внутри объединительных коробок. Устройство защиты от перенапряжений постоянного тока типа 2 обеспечивает вторичную или дополнительную защиту, ограничивая остаточное напряжение и предохраняя инверторы и другое оборудование постоянного тока от повреждений, вызванных перенапряжением.
Type 2 DC SPD - это устройство защиты от перенапряжений, устанавливаемое на стороне постоянного тока фотоэлектрических систем, протестированное с помощью формы волны 8/20 мкс (In и Imax) для поглощения перенапряжений, вызванных молнией, и коммутационных переходных перенапряжений.
Устройство защиты от перенапряжений постоянного тока типа 2 образует низкоомный канал между линиями постоянного тока и землей. Когда переходное перенапряжение превышает допустимый уровень для оборудования, устройство защиты от перенапряжений постоянного тока типа 2 направляет ток перенапряжения на систему заземления, ограничивая остаточное напряжение и защищая инверторы, объединительные коробки и фотоэлектрические модули.
Для проверки работоспособности при грозовых и коммутационных перенапряжениях SPD Type 2 DC SPD испытывается импульсным током длительностью 8/20 мкс.
Форма волны 8/20 мкс моделирует импульсные токи с временем нарастания 8 мкс и длительностью полувысоты 20 мкс.
In (номинальный ток разряда): Номинальный ток импульсного перенапряжения 8/20 мкс для сетевого фильтра постоянного тока типа 2, что свидетельствует о долговременной долговечности.
Imax (максимальный ток разряда): Максимальная способность выдерживать импульсный ток 8/20 мкс при одном событии.
Up (уровень защиты от перенапряжения): Остаточное напряжение на оборудовании после разряда перенапряжения; более низкий уровень Up обеспечивает лучшую защиту.
СПД постоянного тока типа 2 подключается параллельно фотоэлектрическим линиям постоянного тока.
В нормальных условиях MOV остается в высокоимпедансном состоянии и не влияет на работу системы.
При возникновении переходного перенапряжения MOV быстро проводит ток и его сопротивление резко уменьшается, что позволяет устройству защиты от перенапряжений постоянного тока типа 2 направить ток перенапряжения на систему заземления.
Во время разряда напряжение на MOV зажимается до определенного уровня, ограничивая остаточное напряжение на оборудовании.
После скачка напряжения MOV возвращается в высокоимпедансное состояние, и нормальная работа возобновляется.
Если MOV деградирует из-за повторяющихся скачков или длительного перенапряжения, встроенный механизм теплового отключения изолирует устройство, чтобы предотвратить тепловой выброс.
MOV (металлический оксидный варистор)
MOV - это основной защитный элемент Type 2 DC SPD, основанный на материале оксида цинка. Он остается в высокоимпедансном состоянии при нормальном напряжении и быстро проводит ток в условиях перенапряжения, поглощая и рассеивая энергию перенапряжения с наносекундным временем отклика.
Термическое отключение
Механизм теплового отключения контролирует температуру и отключает цепь при перегреве из-за деградации компонентов, предотвращая тепловой выброс.
Окно индикации состояния
Окна состояния обеспечивают визуальную индикацию состояния устройства защиты от перенапряжений постоянного тока типа 2. Зеленый цвет указывает на нормальную работу, а красный - на ухудшение или отключение.
Модуль удаленной сигнализации
Модуль удаленной сигнализации - это дополнительная функция, обеспечивающая выходы типа "сухой контакт" для индикации состояния, что позволяет интегрировать его в системы мониторинга или SCADA.
Ucpv (максимальное непрерывное рабочее напряжение постоянного тока)
Ucpv определяет максимальное напряжение постоянного тока, которое может непрерывно выдерживать СПД постоянного тока типа 2, и оно не должно быть ниже напряжения разомкнутой цепи фотоэлектрической системы (Voc) при самой низкой температуре окружающей среды.
В (номинальный ток разряда)
В представляет собой многократное выдерживание импульсных токов для Type 2 DC SPD, что свидетельствует о долговременном сроке службы.
Imax (максимальный ток разряда)
Imax представляет собой максимальный импульсный ток, который может выдержать устройство защиты от импульсных перенапряжений постоянного тока типа 2 в течение одного события.
Вверх (уровень защиты от перенапряжения)
Up определяет остаточное напряжение на оборудовании после разряда перенапряжения; более низкие значения обеспечивают лучшую защиту.
| Параметр | Символ | SLP-PV |
| Максимальное непрерывное рабочее напряжение | Ucpv | 600 / 1000 / 1200 / 1500 В ПОСТ. ТОКА |
| Номинальный ток разряда | В | 20 кА (8/20 мкс) |
| Максимальный ток разряда | Imax | 40 кА (8/20 мкс) |
| Уровень защиты напряжения | Вверх | ≤ 5,2 кВ |
В фотоэлектрических системах на стороне постоянного тока обычно используется согласованная структура защиты от перенапряжений, где СПД постоянного тока типа 2 служит в качестве вторичной или дополнительной защиты.

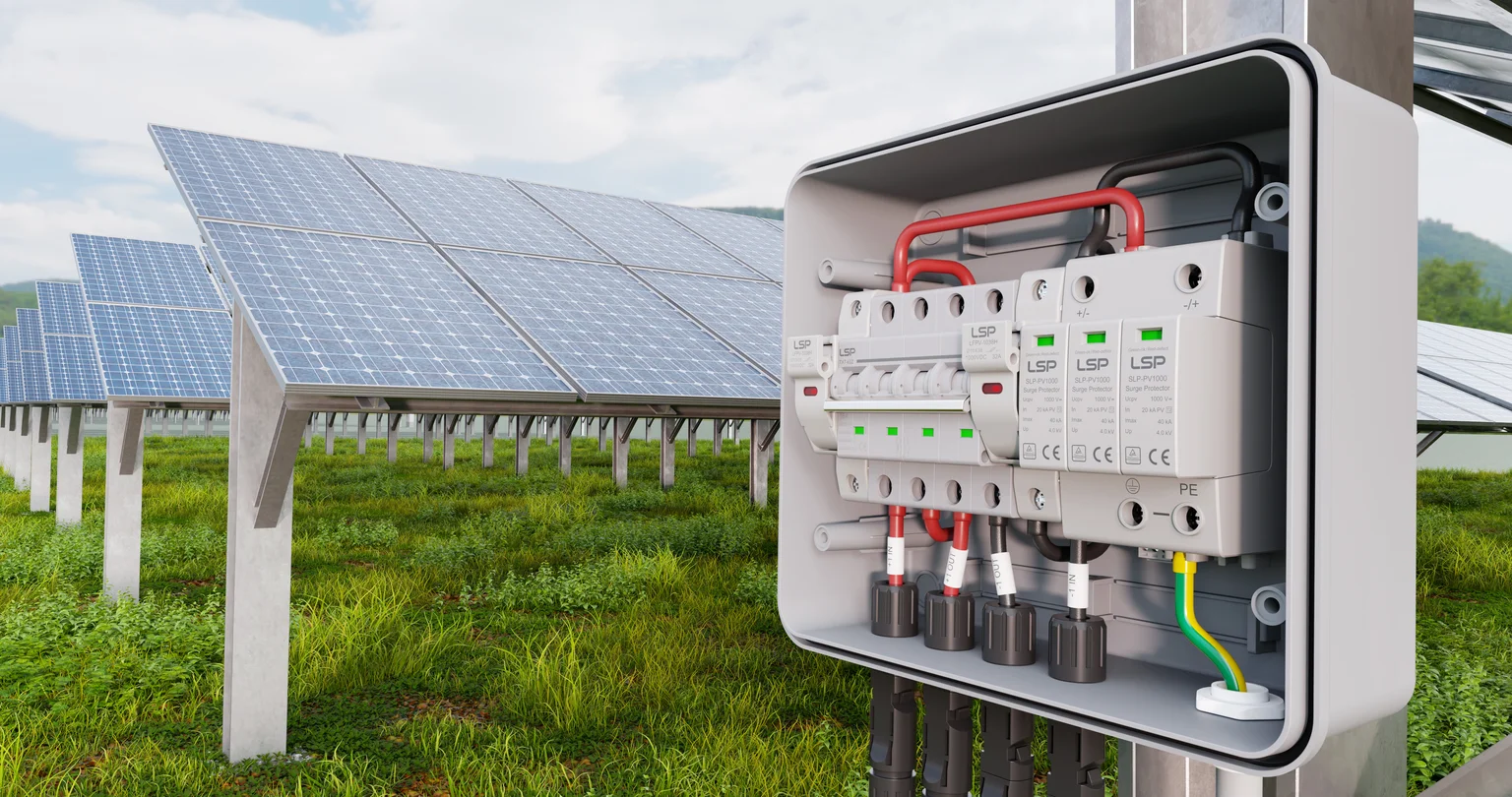

Устройства DC SPD типа 2 обычно устанавливаются на входах постоянного тока инверторов или внутри объединительных коробок для защиты инверторов, объединительных коробок и фотоэлектрических модулей.
Если внешняя молниезащита не предусмотрена, если инвертор расположен внутри здания (LPZ 1 или выше) или если установлены предшествующие устройства SPD типа 1+2, устройство защиты от перенапряжений постоянного тока типа 2 ограничивает остаточное напряжение и защищает последующее оборудование.
В концепции комплексной защиты от перенапряжений защита постоянного и переменного тока образует согласованную систему. Устройство DC SPD типа 2 защищает от грозовых и коммутационных перенапряжений на стороне постоянного тока, работая совместно с устройствами AC SPD для обеспечения непрерывной работы системы.
Type 2 DC SPD предназначен для защиты от импульсных перенапряжений на стороне постоянного тока фотоэлектрических систем. В нем сочетаются согласование напряжения с конкретным фотоэлектрическим прибором, механизм теплового отключения, дугобезопасная конструкция и высокая разрядная способность, что обеспечивает надежное отведение импульсного тока и контролируемое остаточное напряжение, обеспечивая долгосрочную стабильность работы и защиту инверторов и фотоэлектрических модулей.
В области клемм постоянного тока используется дугостойкая барьерная структура, оптимизирующая расстояние ползучести и электрический зазор, эффективно снижающая риск возникновения дуги постоянного тока в условиях высокоэнергетического перенапряжения.
Каждое устройство DC SPD типа 2 проходит испытания в соответствии с требованиями стандарта IEC/EN 61643-31, включая испытания на импульс импульсного тока 8/20 мкс, испытания на термостойкость, накаливание и соляной туман, что обеспечивает долговременную надежность защиты от импульсных перенапряжений в фотоэлектрических системах постоянного тока.
Тип 2 DC SPD предназначен для защиты от наведенных грозовых перенапряжений и коммутационных переходных процессов в фотоэлектрических системах постоянного тока. Он широко используется в жилых, коммерческих, коммунальных фотоэлектрических системах и системах накопления энергии. Он обеспечивает защиту на стороне постоянного тока для инверторов, объединительных коробок и силового электронного оборудования, снижая влияние импульсных перенапряжений на работу системы.
Type 2 DC SPD разработан и испытан в соответствии со стандартами IEC/EN 61643-31 для фотоэлектрических систем и систем питания постоянного тока. Продукт сертифицирован TÜV, CB и CE, что гарантирует полное соответствие международным требованиям безопасности, производительности и качества.
Type 2 DC SPD обеспечивает надежную защиту от перенапряжений для фотоэлектрических установок, поддерживая системных интеграторов и конечных пользователей надежной электрической защитой как в жилых, так и в коммерческих приложениях.
Компания LSP работает в соответствии с системой управления качеством, сертифицированной по стандарту ISO 9001, что обеспечивает стандартизированный контроль всего процесса производства СПД постоянного тока типа 2 для фотоэлектрических систем и систем питания постоянного тока, начиная с поиска сырья и заканчивая проверкой готовой продукции.
Перед отправкой каждое устройство проходит всестороннее многопараметрическое тестирование, что гарантирует стабильную работу защиты от перенапряжений, долговременную надежность и стабильность качества продукции при использовании в фотоэлектрических системах.
Конструкция Type 2 DC SPD постоянно оптимизируется на основе эксплуатационных данных и отзывов пользователей. Конструктивные усовершенствования и модернизация основных компонентов повышают надежность, удобство монтажа и эффективность защиты от перенапряжений в фотоэлектрических системах и системах питания постоянного тока.
Тип 2 DC SPD используется для защиты от перенапряжений в фотоэлектрических системах и системах питания постоянного тока, обычно применяется в инверторах, объединительных коробках и распределительном оборудовании постоянного тока. Правильное место установки, правила подключения и конструкция заземления необходимы для обеспечения эффективного отвода энергии перенапряжения, снижения воздействия переходного перенапряжения на компоненты системы и повышения долгосрочной надежности системы.
При использовании в фотоэлектрических системах постоянного тока правильное подключение и установка Type 2 DC SPD имеют решающее значение для обеспечения эффективной защиты от перенапряжений.
Устройство защиты от перенапряжений постоянного тока типа 2 следует устанавливать рядом с инвертором или объединительной коробкой, чтобы минимизировать длину проводов и снизить дополнительное повышение напряжения.
Кабели постоянного тока должны быть как можно короче и прямее, с правильной полярностью подключения (положительные, отрицательные и заземляющие клеммы).
Необходимо обеспечить надежное заземление, соответствующее стандарту IEC 61643-11 или местным электротехническим нормам.
Правильное расположение проводов помогает снизить остаточное напряжение и повысить общую эффективность защиты от перенапряжений.

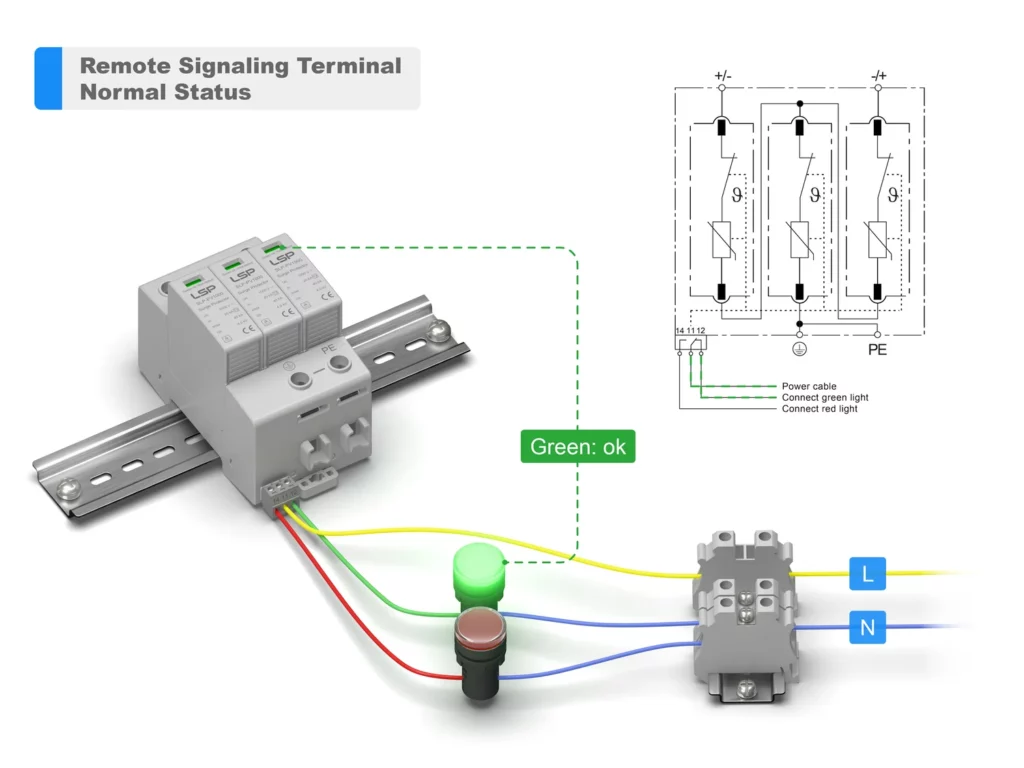

Удаленные сигнальные терминалы используются для индикации рабочего состояния Type 2 DC SPD, что позволяет осуществлять мониторинг и управление техническим обслуживанием на уровне системы.
Контроль состояния в реальном времени - обеспечивает обратную связь по работе устройства защиты от перенапряжений постоянного тока типа 2 для контроля системы.
Выход сигнала неисправности - подает сигналы тревоги в случае отказа или окончания срока службы, поддерживая профилактическое обслуживание.
Повышение эффективности технического обслуживания - позволяет быстрее локализовать неисправность и заменить устройство, сокращая время простоя системы.
Глобальные отзывы о SPD постоянного тока типа 2 в фотоэлектрических системах, системах хранения энергии и системах питания постоянного тока, включая фотоэлектрические станции на крышах, солнечные электростанции общего пользования, плавучие фотоэлектрические системы, промышленные фотоэлектрические системы и инфраструктуру зарядки EV.
Эти примеры отражают реальные условия эксплуатации систем постоянного тока напряжением от 600 до 1500 В, уделяя особое внимание стабильности системы, методам технического обслуживания и долгосрочным эксплуатационным характеристикам.
Устройство защиты от перенапряжений типа 2 DC SPD разработано в соответствии с IEC 61643-31 для ограничения переходных перенапряжений в системах постоянного тока.
В фотоэлектрических системах они обычно устанавливаются на уровне подсистем, например, на входах постоянного тока инверторов или в объединительных коробках, для защиты оборудования от коммутационных перенапряжений и остаточных перенапряжений, вызванных молнией.
СПД постоянного тока типа 2 устанавливаются в точках распределения постоянного тока в фотоэлектрической системе, включая входы постоянного тока инверторов, объединительные коробки и интерфейсы накопителей энергии.
Их размещение обеспечивает согласованную защиту в системе постоянного тока и снижает перенапряжение на нижестоящем оборудовании.
УЗД постоянного тока типа 2 ограничивает переходные перенапряжения, отводя энергию перенапряжения на землю через внутренние защитные компоненты (конструкции на основе MOV / GDT в зависимости от топологии).
Он снижает напряжение на фотоэлектрических сетях, входах постоянного тока инвертора и оборудовании, связанном с постоянным током, во время коммутационных событий или косвенных грозовых перенапряжений.
Номинальное напряжение Uc для SPD следует выбирать исходя из максимального напряжения разомкнутой цепи (Voc) фотоэлектрической сети при минимальной температуре окружающей среды.
Правильная координация между напряжением системы и Uc СПД обеспечивает стабильную работу без непреднамеренных срабатываний в нормальных условиях постоянного тока.
Характеристика срабатывания СДП постоянного тока типа 2 определяет, насколько быстро он переходит от высокого импеданса к низкому импедансу во время импульсных перенапряжений.
Такое быстрое переключение помогает ограничить величину перенапряжения, подаваемого на подключенное оборудование постоянного тока, улучшая координацию защиты системы.
СПД постоянного тока типа 1 устанавливаются на входе в сеть для отвода мощных токов молнии, а СПД постоянного тока типа 2 справляются с остаточными переходными перенапряжениями в системе постоянного тока.
Вместе они образуют согласованную концепцию защиты фотоэлектрических систем и систем постоянного тока в соответствии с принципами защиты от перенапряжений МЭК.
Да. Полная концепция защиты обычно включает в себя:
Оба они необходимы для обеспечения координации защиты от перенапряжений в масштабах всей системы.
СЗД постоянного тока типа 2 обычно оснащаются визуальными индикаторами состояния и дополнительными контактами для дистанционной сигнализации.
Замена требуется при срабатывании индикатора окончания срока службы или после воздействия значительных перенапряжений для поддержания целостности защиты системы.
