Компания LSP предлагает полный ассортимент устройств защиты от импульсных перенапряжений постоянного тока типа 2, предназначенных для низковольтных систем постоянного тока (12-460 В постоянного тока), обслуживающих промышленные системы управления, распределения электроэнергии в телекоммуникационных сетях, мониторинга безопасности, накопители энергии для батарей, светодиодное освещение и цепи управления зарядными станциями EV.
Эти устройства защиты от перенапряжений тестируются при импульсных перенапряжениях длительностью 8/20 мкс (Imax 40 кА), обеспечивая вторичную защиту от наведенных грозовых и коммутационных перенапряжений, что делает их наиболее широко используемым уровнем защиты в низковольтных системах постоянного тока.
До выхода стандарта IEC 61643-41 низковольтные устройства защиты от перенапряжений постоянного тока долгое время выполнялись с учетом стандарта IEC 61643-11 (стандарт для систем переменного тока). Поскольку IEC 61643-11 применяется к системам переменного тока, низковольтные устройства защиты от перенапряжений постоянного тока классифицировались в системе стандартов по ветви переменного тока.
Современная продукция LSP строго соответствует стандарту IEC/EN 61643-41:2025, охватывая серии SLP-DC (95V-460V DC), SLP20-DC (12V-255V DC), SLP30-DC (95V-350V DC) и SLP40-DC (95V-460V DC) для адаптации к различным требованиям распределения постоянного напряжения.
Тип 2 / Класс II / Класс C
Вторичная защита от наведенных и коммутационных перенапряжений в низковольтных системах постоянного тока.
8/20 мкс Стандартная форма волны перенапряжения
12В-460В постоянного тока Полный охват напряжения
IEC / EN 61643-41:2025
Type 2 DC SPD - это устройство вторичной защиты от импульсных перенапряжений, предназначенное для низковольтных систем постоянного тока, протестированное с формой волны 8/20 мкс для защиты от индуцированных и коммутационных перенапряжений, подходит для мест вторичной защиты, таких как внутренние распределительные панели и шкафы управления постоянного тока.
Данная серия сертифицирована по стандарту IEC/EN 61643-41:2025, охватывает полный диапазон напряжений 12В-460В и широко применяется в системах промышленного управления, распределения электроэнергии в телекоммуникациях, мониторинга безопасности, хранения энергии в аккумуляторах и управления зарядными станциями EV.
Устройство имеет специфическую для постоянного тока конструкцию, состоящую из элементов защиты MOV, режима обрыва цепи (OCM), дугозащитных перегородок, подключаемого модуля, низкотемпературного расцепителя, огнестойкого корпуса и терминала дистанционной сигнализации.
Оптимизирован для систем постоянного тока без точки пересечения нуля, разработан в соответствии с IEC/EN 61643-41:2025, адаптирован для тестирования импульсных перенапряжений 8/20 мкс (Imax 40 кА).
MOV служит в качестве защитного элемента, ограничивающего напряжение, проводит и разряжает ток после достижения порога перенапряжения, автоматически возвращаясь к высокому сопротивлению после восстановления напряжения. В серии SLP-DC используются высокоэнергетические MOV, отвечающие требованиям защиты от импульсных перенапряжений типа 2. В СДП постоянного тока типа 2 используются только МОВ, без ГДТ, что позволяет избежать потенциальных рисков, связанных с током следования от ГДТ в системах постоянного тока.
Дугозащитные перегородки на входных клеммах постоянного тока увеличивают расстояние ползучести, предотвращая распространение дуги через физическую изоляцию. Утопленные линейные вводы предотвращают контакт оператора с токоведущими частями, что соответствует требованиям безопасности
Модульная съемная конструкция обеспечивает быструю замену, не требуется демонтаж всего устройства после старения MOV. Зеленое/красное окно индикатора состояния обеспечивает визуальное предупреждение, зеленый цвет означает нормальную работу, красный - необходимость замены модуля, что сокращает расходы на обслуживание и время простоя.
Устройство работает в режиме обрыва цепи, автоматически отключая цепь после старения MOV, при этом система продолжает работать. Системы постоянного тока не имеют точки пересечения нуля, короткое замыкание (SCM) вызывает устойчивую дугу и пожароопасность, OCM - единственный допустимый естественный режим отказа, предусмотренный стандартом IEC/EN 61643-41:2025.
В устройстве применена технология низкотемпературного отключения, срабатывающая на 20% быстрее, чем традиционные СПД постоянного тока типа 2. Устройство отключения быстро срабатывает при перегреве MOV, обеспечивая безопасное отключение и надежность системы
Материал корпуса PA6+GF30% выдерживает испытание раскаленной проволокой. Удаленный сигнальный терминал отслеживает состояние СПД в режиме реального времени, подавая сигналы тревоги при возникновении неисправностей, поддерживая быстрое реагирование на техническое обслуживание
Устройство защиты от перенапряжений постоянного тока типа 2 - это вторичное устройство защиты для низковольтных систем постоянного тока, специально разработанное для наведенных перенапряжений и коммутационных перенапряжений, протестированное с формой волны 8/20 мкс.
Подходит для накопителей энергии постоянного тока 12В-460В, телекоммуникационных систем, систем промышленной автоматизации, соответствует стандарту IEC/EN 61643-41:2025, защищает оборудование, находящееся ниже по потоку, благодаря технологии ограничения напряжения с помощью металлооксидного варистора (MOV).
Устройство защиты от перенапряжений постоянного тока типа 2 обеспечивает вторичную защиту от наведенных перенапряжений и коммутационных перенапряжений в низковольтных системах постоянного тока, проверено на номинальный ток разряда (In) и максимальный ток разряда (Imax) с использованием формы волны 8/20 мкс, в соответствии со стандартом IEC/EN 61643-41:2025.
В качестве основных защитных компонентов в устройстве используются металлооксидные варисторы (MOV), которые быстро проводят ток при возникновении перенапряжений, чтобы зажать перенапряжения в пределах допустимых пределов для оборудования, и автоматически возвращаются в высокоимпедансное состояние после разряда перенапряжения, чтобы обеспечить непрерывную защиту нижестоящего потока.
В цепях постоянного тока нет пересечения нуля, что затрудняет самогашение дуги. Устройство использует режим разомкнутой цепи (OCM) для обеспечения непрерывной работы системы после сбоя, что позволяет избежать риска пожара, вызванного коротким замыканием. Подходит для систем хранения энергии постоянного тока 12В-460В, телекоммуникационных комнат, промышленной автоматизации, интеллектуальных зданий и поддерживает системы заземления постоянного тока TN, TT, IT.
При тестировании типа 2 используется форма волны 8/20 мкс для имитации индуцированных перенапряжений, что позволяет проверить быстроту реакции устройства и способность к многократному разряду. Эта форма волны соответствует параметрам In и Imax, что позволяет всесторонне оценить эффективность защиты SPD в низковольтных системах постоянного тока. Устройство проходит испытания по стандарту IEC/EN 61643-41:2025, обеспечивая надежный разряд импульсного тока при форме волны 8/20 мкс.
8/20 мкс Характеристики формы волны
Форма волны 8/20 мкс имеет время фронта 8 мкс и время полупика 20 мкс, быстрое время нарастания, но короткую продолжительность. Эта форма волны имитирует наведенные молнии и коммутационные перенапряжения, возникающие на более высокой частоте, чем прямая молния. Время фронта 8 мкс означает, что напряжение достигает пика в течение 8 микросекунд, проверяя скорость срабатывания SPD.
Моделирование индуцированных перенапряжений
Наведенные молнии создают наведенное напряжение на металлических линиях, коммутационные операции (выключатели, реле) создают коммутационные перенапряжения. Эти перенапряжения, обладающие относительно низкой энергией, но высокой частотой, представляют собой основную угрозу для низковольтных систем постоянного тока. Форма сигнала 8/20 мкс точно имитирует быстро нарастающие характеристики таких перенапряжений.
Тестирование In и Imax
При тестировании используется форма волны 8/20 мкс для 15 повторных ударов, проверяющих способность устройства к повторному разряду. При тестировании Imax используется форма волны 8/20 мкс для одного удара, что позволяет проверить максимальную устойчивость устройства. Серия SLP-DC In = 20 кА, Imax = 40 кА отвечает большинству требований промышленных приложений.
Форма волны и уровень защиты
СПД типа 2 специально разработан для работы с волнами 8/20 мкс, не выдерживает постоянного тока молнии 10/350 мкс. Для защиты от прямой молнии требуется СЗД типа 1 или 1+2. Энергия волны 8/20 мкс составляет примерно 1/100 от энергии волны 10/350 мкс, СЗД типа 2 предлагает оптимальную стоимость, является основным выбором для низковольтных систем постоянного тока.
В качестве основного защитного элемента в DC SPD типа 2 используется металлооксидный варистор (MOV). Во время нормальной работы MOV находится в высокоимпедансном состоянии, не влияя на работу системы. При появлении импульсного напряжения MOV быстро переключается, разряжая перенапряжение на клемму заземления и защищая нижестоящее оборудование. После скачка напряжения MOV автоматически возвращается в высокоимпедансное состояние, и система продолжает работать в нормальном режиме.
Два основных действия
Состояние с высоким сопротивлением: При нормальной работе системы сопротивление MOV очень велико, он действует как изолятор, ток не течет.
Проведение и разряд: Когда импульсное напряжение превышает напряжение срабатывания MOV, сопротивление MOV падает, проводя импульсный ток к клемме заземления, напряжение зажимается до безопасного уровня.
Специальная конструкция для систем постоянного тока
В цепях постоянного тока отсутствует нулевое пересечение, что затрудняет самогашение дуги. В устройстве используются дугозащитные перегородки для увеличения расстояния ползучести, предотвращающие устойчивую дугу при коротком замыкании. Когда MOV стареет или выходит из строя, устройство автоматически отключается (обрыв цепи), обеспечивая непрерывную работу системы и предотвращая пожар, вызванный коротким замыканием.
Тип 2 DC SPD использует пути защиты от общего режима, устанавливая защитные элементы MOV между положительным и отрицательным заземлением соответственно. В системах постоянного тока отсутствует нулевое пересечение, что затрудняет самогашение дуги, поэтому конструкция заземления должна обеспечивать быстрый отвод энергии перенапряжения. Устройство использует эквипотенциальное соединение и заземление по короткому пути, снижая сопротивление заземления и повышая эффективность защиты.
Пути защиты от общего режима
Пути защиты от общего режима - (DC+)-PE и (DC-)-PE, подавляющие положительные перенапряжения на землю и отрицательные перенапряжения на землю соответственно. Положительный и отрицательный полюса защищают независимо друг от друга, охватывая все сценарии замыкания на землю, обеспечивая комплексную защиту системы постоянного тока. Защита от общего режима применяется к системам заземления постоянного тока TN, TT, IT, являясь основным методом защиты для низковольтных систем постоянного тока. Устройство имеет двухполюсную конструкцию, каждый полюс оснащен одним элементом MOV, обеспечивающим независимую защиту.
Пути защиты дифференциального режима
Пути защиты дифференциального режима являются линейными, например, (DC+)-(DC-), подавляя межполюсные перенапряжения. Данный продукт ориентирован на защиту от общего режима и не обеспечивает функцию защиты от дифференциального режима. Если необходима защита от дифференциального режима, на переднем конце оборудования следует настроить дополнительный SPD для защиты от дифференциального режима, обеспечивающий полную защиту. Защита от дифференциального режима обычно применяется в специальных сценариях, например, в кабельных системах передачи данных на большие расстояния.
Принципы проектирования заземления
Заземляющий проводник SPD должен быть подключен к основной системе уравнивания потенциалов, чтобы сопротивление заземления соответствовало стандартным требованиям. Путь заземления должен быть коротким и прямым, чтобы избежать индуктивности контура, влияющей на эффективность разряда при перенапряжении. Сечение заземляющего проводника должно соответствовать допустимому току, чтобы проводник не нагревался и не повреждался при больших скачках тока. Заземление системы постоянного тока должно учитывать полярность, пути заземления положительного и отрицательного полюсов должны быть сконфигурированы независимо.
Серия SLP-DC предлагает три диапазона напряжений, охватывающих области применения от низковольтного постоянного тока 12 В до промышленного распределения 460 В. В устройствах, протестированных в соответствии с IEC/EN 61643-41:2025, используются ограничивающие напряжение элементы MOV и режим разомкнутой цепи, что обеспечивает безопасность защиты от перенапряжений для систем постоянного тока 12В-460В.
Uc (максимальное непрерывное рабочее напряжение)
Uc указывает максимальное непрерывное рабочее напряжение, которое должно превышать фактическое максимальное напряжение системы. В системах 12 В используется Uc 125 В пост. тока, в системах 220 В - Uc 275 В пост. тока, в системах 350 В - Uc 460 В пост. тока. При выборе Uc учитывается наложение плавающего напряжения и пульсации системы, при этом сохраняется запас по изоляции.
В (номинальный ток разряда)
Форма волны 8/20 мкс проверяет In, отражая способность к многократным разрядам. In серии SLP-DC составляет 20 кА, что соответствует требованиям 15 повторных испытаний на удар. In - это номинальная емкость устройства, подходящая для защиты от перенапряжения в течение дня.
Imax (максимальный ток разряда)
Форма волны 8/20 мкс проверяет Imax, отражая максимальную выдерживаемую мощность при однократном скачке напряжения. Imax серии SLP-DC составляет 40 кА, что обеспечивает запас по разряду. Более высокий Imax означает более высокую способность выдерживать экстремальные скачки напряжения.
Вверх (уровень защиты от перенапряжения)
Up указывает на уровень остаточного напряжения устройства, отражающий соответствие выдерживаемого оборудования. В серии SLP-DC Up контролируется на уровне 0,3 кВ-1,8 кВ, увеличиваясь с ростом номинального напряжения. Up должно быть ниже предела сопротивления изоляции оборудования, что обеспечивает безопасность оборудования.
| Параметр | Серия SLP20-DC | Серия SLP30-DC | Серия SLP40-DC |
| Диапазон Uc | 125-255 В пост. тока | 150-350 В пост. тока | 125-460 В пост. тока |
| Un Range | 12-220 В пост. тока | 95-280 В пост. тока | 95-350 В пост. тока |
| Вход (8/20 мкс) | 20 кА | 20 кА | 20 кА |
| Imax (8/20 мкс) | 40 кА | 40 кА | 40 кА |
| Вверх | ≤ 0,5 кВ | ≤ 1,2 кВ | ≤ 1,8 кВ |
| поляки | 2P | 2P | 2P |
| Применение | Телекоммуникации, промышленный контроль | Промышленность, хранение энергии | Крупномасштабное хранение энергии, автоматизация |
Type 2 DC SPD оптимизирован для работы со скачками напряжения 8/20 мкс и охватывает широкий диапазон напряжений 12-460 В постоянного тока, удовлетворяя требованиям к накопителям энергии, телекоммуникациям и приложениям промышленной автоматизации. В устройстве используется конструкция сменных модулей, что позволяет быстро заменять их после старения и сокращать расходы на обслуживание. Системы постоянного тока не имеют пересечения нуля, в устройстве используются защитные перегородки от дуги и режим отказа при разомкнутой цепи, что обеспечивает безопасную работу системы.
Дугозащитные перегородки на входных клеммах постоянного тока увеличивают расстояние ползучести, принудительно гася дугу за счет физической изоляции. Цепи постоянного тока не имеют нулевого пересечения, что затрудняет самогашение дуги, а конструкция защиты от дуги предотвращает устойчивую дугу от короткого замыкания. Утопленные линейные вводы предотвращают контакт оператора с токоведущими частями, соответствуют уровню защиты IP20, обеспечивая безопасность персонала.
В устройстве используется технология низкотемпературного отключения, скорость срабатывания на 20% выше, чем у традиционных СПД постоянного тока типа 2. Отключающее устройство быстро срабатывает при перегреве MOV, обеспечивая безопасное отключение, повышая способность гашения дуги. Быстрое срабатывание повышает надежность системы, предотвращая угрозу безопасности, вызванную накоплением тепла.
Тип 2 DC SPDModular pluggable structure supports quick replacement, no need to dismantle entire device after MOV aging. Зеленое/красное окно индикатора состояния обеспечивает визуальное предупреждение, зеленый цвет означает нормальную работу, красный - необходимость замены модуля. Время замены модуля составляет менее 30 секунд, что сокращает время простоя в обслуживании 70%, стоимость замены модуля составляет всего 1/3 от полной замены устройства.
Серия Type 2 DC SPD охватывает диапазон напряжений 12В-460В постоянного тока, одна серия полностью удовлетворяет требованиям низковольтных сценариев постоянного тока. Устройства имеют три номинала напряжения (SLP20-DC, SLP30-DC, SLP40-DC), адаптируясь к различным уровням напряжения, таким как телекоммуникационные системы 12 В, промышленное распределение 220 В, крупномасштабные накопители энергии 460 В. Широкий охват напряжений упрощает процесс выбора, снижая затраты на инвентаризацию.

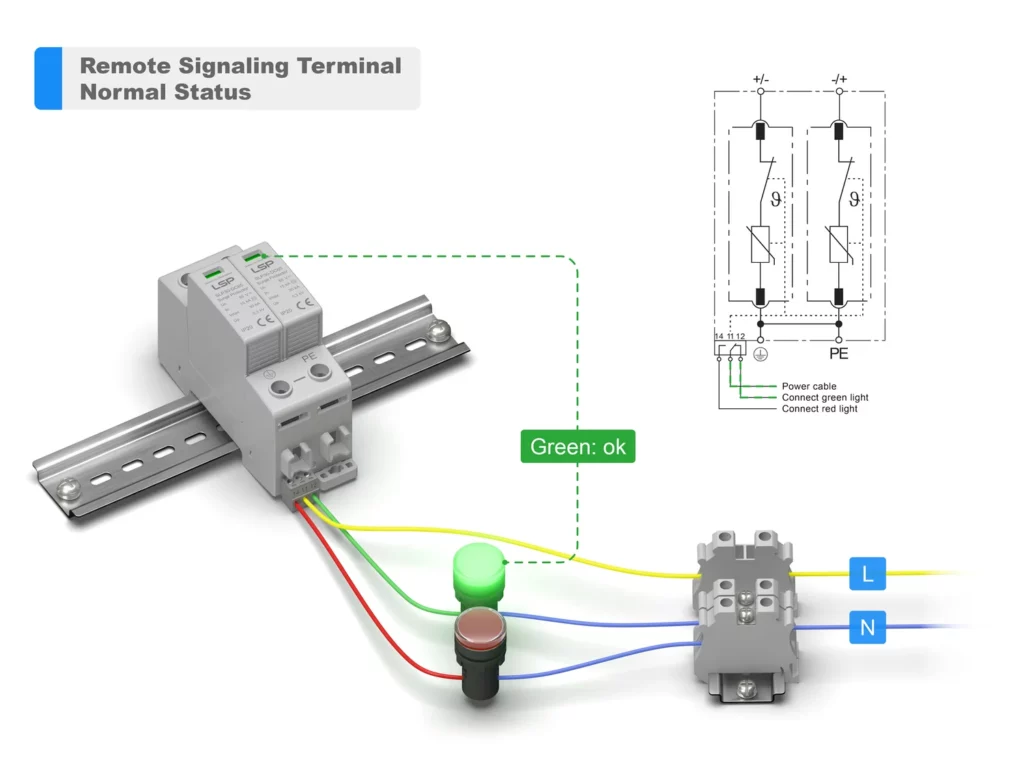

Устройство представляет собой удаленный сигнальный терминал, отслеживающий состояние работы СПД постоянного тока типа 2 в режиме реального времени. Старение или отказ СПД вызывает тревогу, сигнал передается в систему BMS или SCADA. Функция удаленного мониторинга поддерживает профилактическое обслуживание, повышая эффективность работы системы и обеспечивая эффективную защиту от перенапряжений.
Тип 2 DC SPD проходит стандартные испытания для проверки электрических характеристик, безопасности и адаптации к окружающей среде. Испытания включают в себя проверку импульсного тока и напряжения 8/20 мкс, проверку параметров MOV, проверку параметров GDT, проверку термостабильности, проверку раскаленной проволоки и проверку в соляном тумане. Устройство соответствует стандарту IEC/EN 61643-41, обеспечивая надежную работу в низковольтных системах постоянного тока 95В-460В.
Защита от импульсных перенапряжений постоянного тока типа 2 на LSP использует интегрированную систему НИОКР и производства, охватывающую выбор компонентов, процессы сборки и проверку электрических характеристик.
Прежде чем покинуть завод, продукция проходит тестирование электрических параметров и проверку на соответствие требованиям к низковольтным системам постоянного тока и гарантирует стабильность работы в заданных условиях перенапряжения, подходит для диапазона напряжения 12-460 В постоянного тока.
Процесс производства строго соответствует системе управления качеством ISO 9001:2015, что обеспечивает соответствие продукции и эффективность производства. Type 2 DC SPD сертифицирован TUV, CB и CE и может использоваться непосредственно в системах или продаваться по всему миру, соответствуя международным стандартам, таким как IEC/EN 61643-41:2025.
На Type 2 DC SPD предоставляется 5-летняя гарантия с возможностью возврата в течение 7 дней и обмена в течение 30 дней. Расходы на доставку и тарифы в течение гарантийного периода берет на себя компания LSP, что снижает риск закупок и затраты на послепродажное обслуживание.
Обладает независимым потенциалом исследований и разработок устройств защиты от импульсных перенапряжений. Команда R&D с 20-летним опытом работы обеспечивает техническую поддержку, начиная с анализа требований, разработки решений и заканчивая внедрением на месте, создавая наиболее подходящие решения Type 2 DC SPD для клиентов.
Предоставляет ключевым клиентам дополнительные преимущества, включая высококачественную упаковку из гофрокартона, маркетинговые материалы с 3D-анимацией, а также поддержку в области регулирования и сертификации, что повышает конкурентоспособность продукции на рынке.
Опытная команда управляет запасами и производством, поддерживая стабильные запасы материалов, чтобы справиться с пиковыми периодами. Стандартные заказы на DC SPD типа 2 отправляются в течение 15 дней, а индивидуальные заказы - в течение 30 дней, с коэффициентом своевременности 96%.
Создана комплексная система контроля качества от проверки сырья до тестирования готовой продукции. Каждый Type 2 DC SPD проходит испытания на ударную нагрузку 8/20 мкс, испытания на термостойкость, 48-часовое испытание в соляном тумане, испытания на раскаленную проволоку и испытания TOV, что гарантирует качество и надежность продукции.
Компания LSP использует систему управления качеством ISO 9001:2015, имеет независимую команду исследователей и разработчиков с 20-летним опытом работы и автоматизированные производственные линии, гарантирующие, что каждый этап от исследования и разработки до поставки Type 2 DC SPD (12V-460V DC) соответствует международным стандартам. Продукция сертифицирована TUV, CB, CE и другими авторитетными сертификатами, обеспечивая 5-летнюю гарантию, 7-дневный возврат и 30-дневную политику обмена. Стандартные заказы доставляются в течение 15 дней, пользовательские заказы в течение 30 дней, с 96% своевременной скоростью, обеспечивая надежную гарантию закупок для клиентов.
Тип 2 DC SPD работает в глобальных проектах в области телекоммуникаций, центров обработки данных, промышленного контроля, безопасности и железнодорожного транспорта. Приведенные ниже отзывы получены от инженеров и руководителей проектов, включая конкретные эксплуатационные данные и записи технического обслуживания.
DC SPD Type 2 обеспечивает быструю и надежную защиту от переходных перенапряжений в низковольтных системах постоянного тока. Он ограничивает пики перенапряжения до безопасных уровней, обеспечивая защиту аккумуляторов, ПЛК, датчиков и другого чувствительного оборудования постоянного тока. Благодаря интеграции устройств DC SPD Type 2 системы достигают сокращения времени простоя, увеличения срока службы оборудования и повышения общей надежности.
Устройства защиты от перенапряжения постоянного тока типа 2 в первую очередь защищают от переходных импульсов и остаточных токов молнии, которые остаются после срабатывания устройств защиты от перенапряжения типа 1. Они не предназначены для непосредственного поглощения высокоэнергетических прямых ударов молнии. Устройства защиты от перенапряжения постоянного тока типа 2, разработанные для низковольтных систем постоянного тока, защищают чувствительную электронику, аккумуляторные системы, ПЛК и датчики постоянного тока, обеспечивая непрерывную работу даже при повторяющихся перенапряжениях.
Устройства DC SPD типа 2 действуют как вторичная защита или защита на уровне распределения, снижая остаточные перенапряжения от SPD типа 1, установленных выше по цепи. Они обеспечивают многоуровневую защиту, гарантируя надежную и экономичную безопасность всего оборудования постоянного тока. Выбирая устройства защиты от перенапряжения постоянного тока типа 2, пользователи могут обеспечить скоординированную защиту промышленных, жилых, телекоммуникационных и энергохранилищных систем.
Устройства DC SPD типа 2 разработаны в соответствии со стандартами IEC 61643-11. Их монтаж на DIN-рейку и конструкция с подключаемыми модулями обеспечивают безопасную и простую установку, упрощенное техническое обслуживание и стабильную работу. Эти стандарты гарантируют, что устройства защиты от перенапряжения постоянного тока типа 2 обеспечивают надежное подавление перенапряжения и соответствуют международным требованиям безопасности и качества.
Устройства защиты от перенапряжения постоянного тока типа 2 являются вторым уровнем многоуровневой системы защиты. Работая ниже по цепи от устройств защиты от перенапряжения типа 1, они защищают оборудование от остаточных перенапряжений, работая вместе с устройствами защиты от перенапряжения переменного тока, чтобы обеспечить полную ступенчатую защиту как цепей постоянного, так и переменного тока. Правильная координация устройств защиты от перенапряжения постоянного тока типа 2 обеспечивает надежность системы, снижает нагрузку на оборудование и повышает общую устойчивость к перенапряжениям.
Да. Устройства DC SPD типа 2 защищают датчики, модули управления, устройства PoE и другую электронную аппаратуру постоянного тока в промышленных и телекоммуникационных приложениях. В сочетании с устройствами AC SPD и многоуровневой стратегией защиты устройства DC SPD типа 2 поддерживают непрерывность работы, предотвращают простои и обеспечивают надежность критически важных систем в условиях повышенного риска.
Тип 2 DC SPD - базовое решение для защиты низковольтных систем постоянного тока, ориентированное на наведенные перенапряжения 8/20 мкс и коммутационные перенапряжения, подходит для зон LPZ 1/2; тип 1+2 обеспечивает комбинированную защиту от прямой молнии и наведенных перенапряжений, настраиваемую только в определенных сценариях. Тип 2 охватывает 80% низковольтных сценариев постоянного тока, являясь наиболее экономически эффективным решением.
Тип 2 DC SPD и тип 1+2 DC SPD - это два типа устройств дифференцированной защиты, определенных стандартом IEC 61643-41:2025: Тип 2 ориентирован на защиту от импульсных перенапряжений и коммутационных перенапряжений длительностью 8/20 мкс, использует компоненты MOV для достижения быстрой фиксации напряжения, время срабатывания < 25 нс, уровень защиты по напряжению (Up) ≤ 1,2 кВ, соответствует требованиям режима отказа разомкнутой цепи (OCM); Тип 1+2 обеспечивает комбинированную защиту от прямой молнии 10/350 мкс и импульсных перенапряжений длительностью 8/20 мкс, основные технологии делятся на две категории: В серии FLP25-DC75 используется комбинированная технология MOV + GDT, а в серии FLP7/FLP-DC - технология высокоэнергетического MOV.
Технические различия между этими двумя типами значительны: Тип 2 не имеет индекса импульсного тока молнии (Iimp), тестируется только с помощью формы волны 8/20 мкс, подходит для зон LPZ 1/2 (внутренние распределительные панели, сторона оборудования), не требуя дополнительной конструкции заземления; Тип 1+2 требует двойного тестирования волновых форм 10/350 мкс и 8/20 мкс, с Iimp ≥ 4 кА для прямой молниезащиты, подходит для границ LPZ 0/1 (главные входы в здания, открытые хранилища энергии), серия FLP25-DC75 блокирует прямой ток молнии через GDT, а серия FLP7/FLP-DC использует высокоэнергетический MOV для прямого разряда.
| Технические параметры | Тип 2 DC SPD | Тип 1+2 DC SPD (серия FLP25-DC75) | Тип 1+2 DC SPD (Серия FLP7/FLP-DC) | Инженерное значение |
| Формы испытательных волн | Только 8/20 мкс | 10/350 мкс + 8/20 мкс | 10/350 мкс + 8/20 мкс | Тип 1+2 обеспечивает прямую молниезащиту |
| Импульсный ток молнии Iimp | Нет такого теста | 25 кА 10/350 мкс | 4 кА-7 кА 10/350 мкс | Возможности прямой молниезащиты зависят от серии |
| Номинальный ток разряда В | 20 кА 8/20 мкс | 25 кА 8/20 мкс | 20 кА 8/20 мкс | Постоянная способность к разряду при индуцированном перенапряжении |
| Максимальный ток разряда Imax | 40 кА 8/20 мкс | 70 кА 8/20 мкс | 40 кА-70 кА 8/20 мкс | Некоторые серии Type 1+2 отличаются повышенной устойчивостью к экстремальным перенапряжениям |
| Повышение уровня защиты по напряжению | ≤ 1,2 кВ | ≤ 0,5 кВ | ≤ 1,2 кВ | Серия FLP25-DC75 имеет более низкое остаточное напряжение |
| Компоненты защиты | Только MOV | Комбинация MOV + GDT | Только MOV | Различные пути технической реализации |
| Время отклика | < 25нс | < 25нс | < 25нс | Все они обеспечивают возможность быстрого реагирования |
| Режим отказа | Разомкнутая цепь (OCM) | Разомкнутая цепь (OCM) | Разомкнутая цепь (OCM) | Все соответствуют стандарту IEC 61643-41 |
| Типичное место установки | Площадь ЛПЗ 1/2 | Граница ЛПЗ 0/1 | Граница ЛПЗ 0/1 | Последовательное позиционирование зоны защиты |
| Характеристика стоимости | Оптимизация затрат | Выше | Средний | Серии FLP7/FLP-DC обеспечивают лучшую экономическую эффективность |
