Устройство защиты от перенапряжений постоянного тока LSP Type 1+2 предназначено для защиты от перенапряжений на стороне постоянного тока в фотоэлектрических системах. Он используется в фотоэлектрических установках постоянного тока с напряжением 600, 1000 и 1500 В, включая жилые системы на крышах, коммерческие распределенные фотоэлектрические установки и наземные солнечные проекты коммунального масштаба.
Устройство обеспечивает защиту от грозовых и коммутационных перенапряжений в цепях постоянного тока фотоэлектрических систем с помощью скоординированной многоступенчатой структуры защиты, позволяющей разряжать импульсный ток и ограничивать перенапряжение. Устройство поддерживает координацию защиты от перенапряжений на уровне системы и ограничивает электрическую нагрузку на инверторы, объединительные коробки и соответствующее оборудование постоянного тока при определенных условиях перенапряжения.
Все СДП постоянного тока типа 1+2 разработаны и испытаны в соответствии с IEC/EN 61643-31 для обеспечения определенных электрических характеристик при стандартных условиях перенапряжения и для удовлетворения требований к применению в фотоэлектрических системах.
Тип 1+2
Защита от перенапряжения
Волновые формы 10/350 мкс и 8/20 мкс
Установка со стороны постоянного тока
IEC / EN 61643-31
Устройство защиты от перенапряжений постоянного тока типа 1+2 предназначено для защиты фотоэлектрических систем на стороне постоянного тока в качестве комбинированного устройства защиты от перенапряжений, объединяющего ступени защиты типа 1 (прямая молния) и типа 2 (индуцированное перенапряжение). Скоординированная структура защиты позволяет быстро разряжать ток перенапряжения и ограничивать остаточное перенапряжение во время грозы или перенапряжения, эффективно защищая критически важное оборудование фотоэлектрических систем и обеспечивая стабильную работу в условиях эксплуатации фотоэлектрических систем постоянного тока.
Устройство защиты от перенапряжений постоянного тока типа 1+2 предназначено для систем защиты от перенапряжений постоянного тока фотоэлектрических установок и сочетает в себе защиту типа 1 и типа 2 в структуре защиты от перенапряжений на основе MOV. Он обрабатывает высокоэнергетические импульсные токи, вызванные прямыми и индуцированными молниями, путем поэтапного поглощения энергии и фиксации напряжения. Устройство ограничивает остаточное перенапряжение на каждой ступени защиты и поддерживает координацию изоляции между уровнями защиты от перенапряжений и оборудованием фотоэлектрической системы в соответствии с требованиями IEC 61643-31.

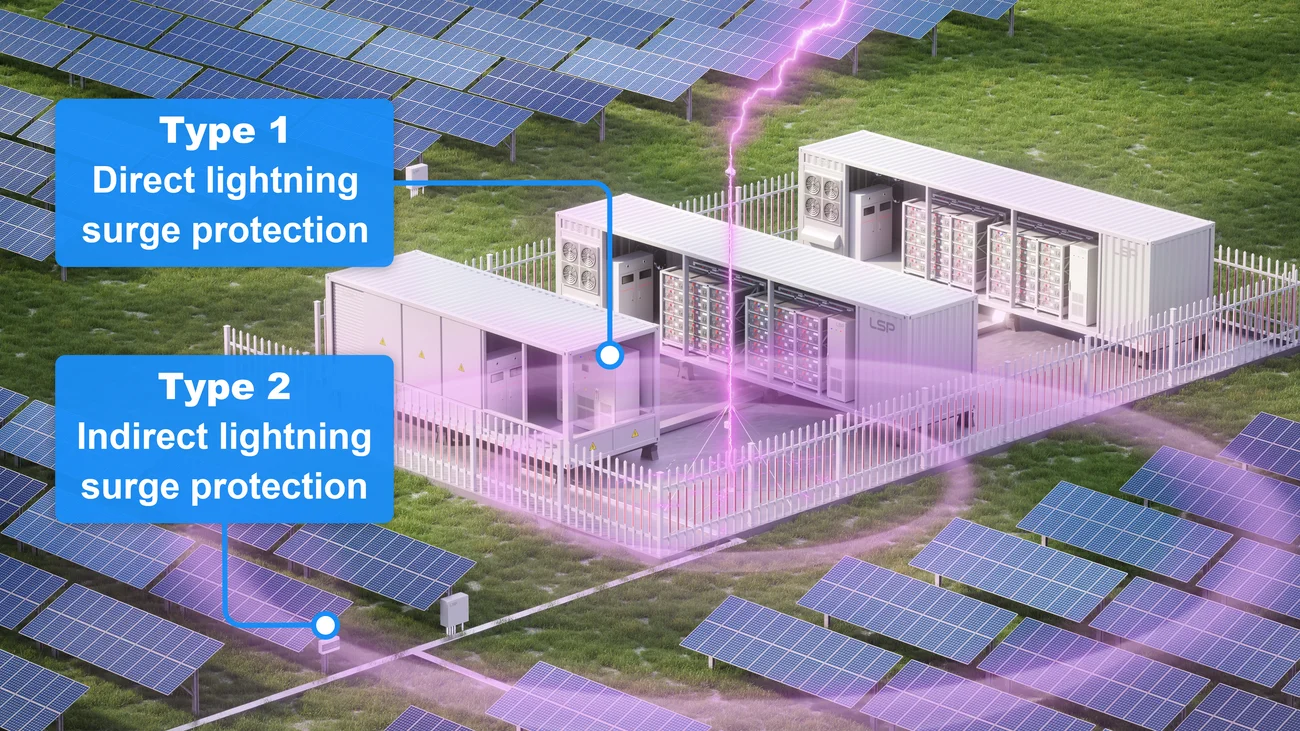

Стадия защиты типа 1
СДП постоянного тока типа 1 обрабатывает высокоэнергетические токи молнии от прямых ударов и отводит импульсный ток на систему заземления в фотоэлектрических системах.
Стадия защиты типа 2
Устройство Type 2 DC SPD ограничивает импульсные перенапряжения, вызванные наведенными молниями или коммутационными операциями в электроустановках постоянного тока, снижая остаточное напряжение до заданного уровня.

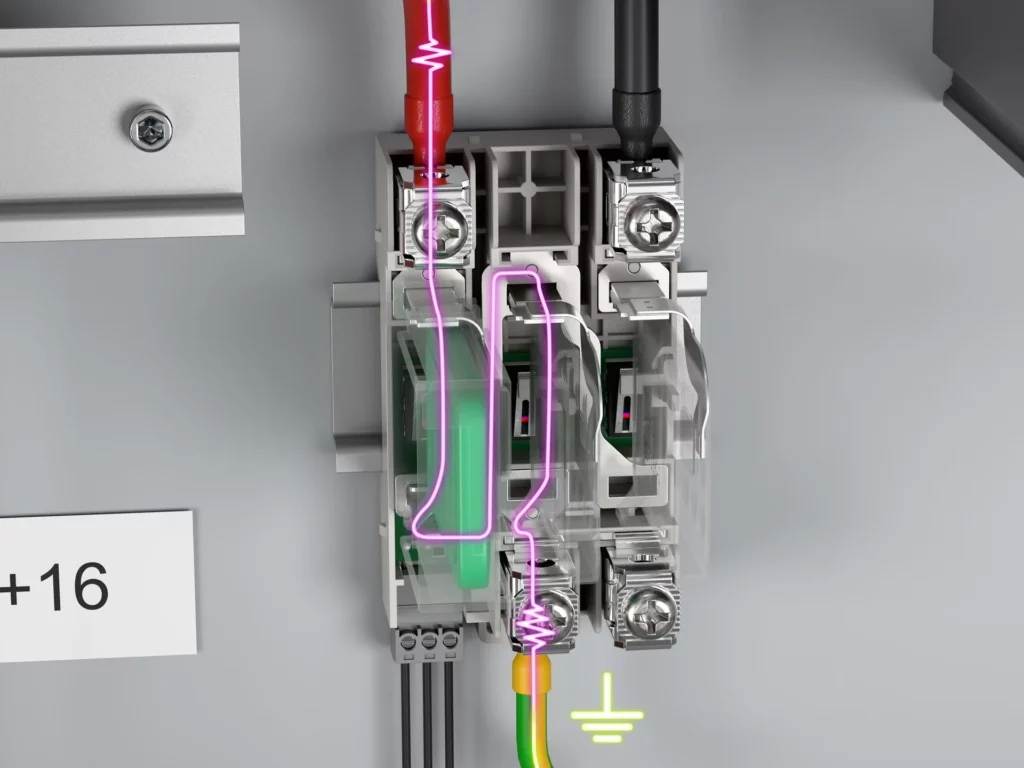

Скоординированная защита
Эта структура защиты от перенапряжений постоянного тока на основе MOV обеспечивает фиксацию напряжения и многоступенчатое управление энергией, поддерживая работу системы в жилых, коммерческих и коммунальных солнечных установках в сложных электромагнитных условиях.

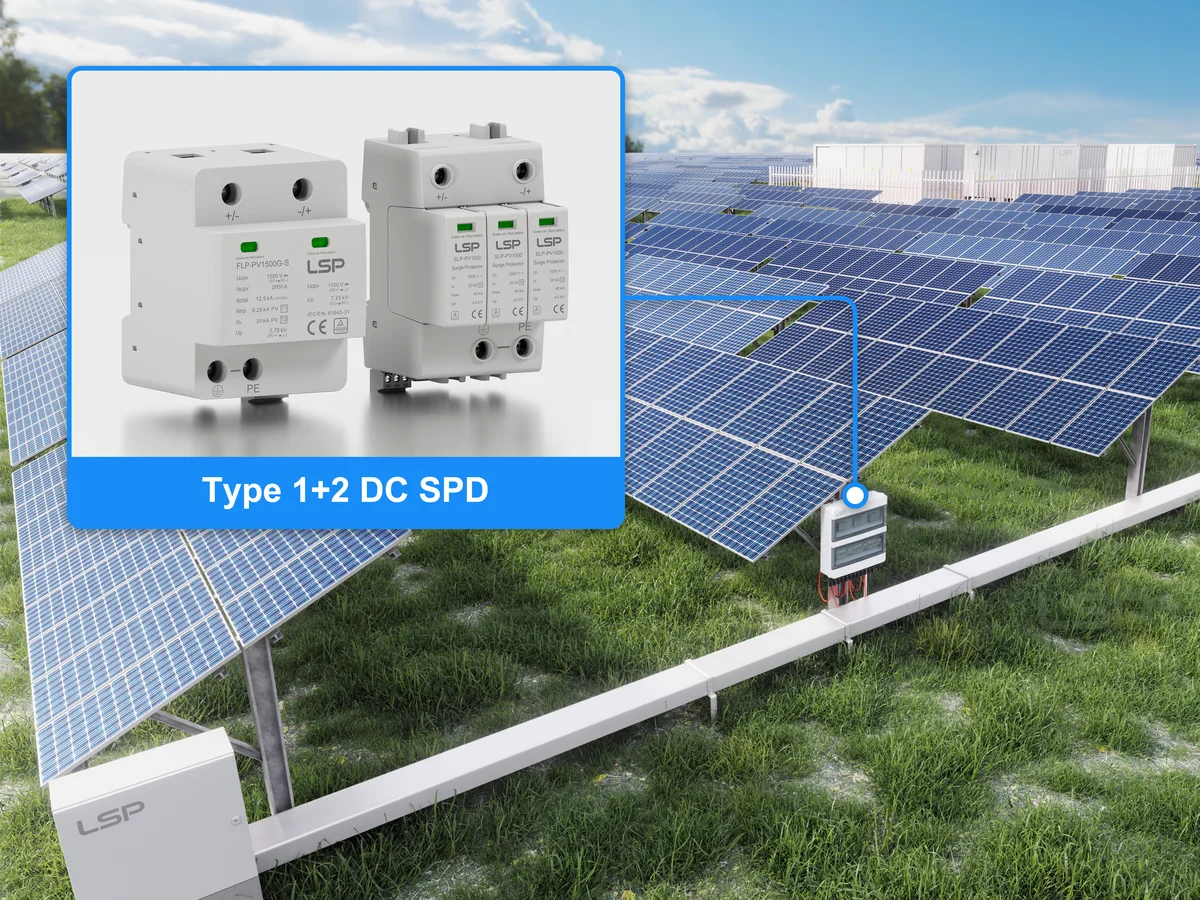

Устройство защиты от перенапряжений постоянного тока типа 1+2 предназначено для фотоэлектрических систем постоянного тока, обеспечивая защиту от перенапряжений на входе в сеть и на уровне распределения в сетях, подверженных воздействию токов молнии и коммутационных переходных процессов. Этот SPD также определяет область применения фотоэлектрических систем постоянного тока и позволяет координировать проектирование защиты от перенапряжений между ступенями защиты в соответствии с требованиями IEC 61643-31.
В фотоэлектрических системах постоянного тока устройства защиты от импульсных перенапряжений классифицируются по их способности справляться с импульсными перенапряжениями, причем каждый тип соответствует определенным функциям защиты и местам применения.
| Тип SPD | Основная функция | Тип скачка напряжения |
| Тип 1 | Разряд высокоэнергетического тока молнии | Прямой удар молнии |
| Тип 2 | Ограничение переходного перенапряжения | Индуцированные грозовые и коммутационные перенапряжения |
Устройство защиты от перенапряжений постоянного тока Type 1+2 объединяет функции защиты Type 1 и Type 2 в одном устройстве, обеспечивая согласованную защиту от прямых и индуцированных перенапряжений в системах распределения постоянного тока фотоэлектрических станций.
Форма волны 10/350 мкс (тип 1)
Форма волны 10/350 мкс для типа 1, как указано в IEC 61643-11, используется для моделирования характеристик прямого тока молнии. Он характеризуется высокой амплитудой тока и большой продолжительностью и используется в основном для проверки способности СПД выдерживать ток молнии (Iimp).
Форма волны 8/20 мкс (тип 2)
Форма волны 8/20 мкс для типа 2, как указано в IEC 61643-11, используется для моделирования импульсных токов, вызванных наведенной молнией или коммутационными операциями. В основном он используется для оценки номинального тока разряда (In) и максимального тока разряда (Imax), отражающих способность к обработке тока и эффективность ограничения напряжения SPD.
Модульная конструкция поддерживает стандартную установку на DIN-рейку, что обеспечивает интеграцию в системы распределения постоянного тока и облегчает техническое обслуживание.
| Параметр | Символ | FLP-PV | FLP-PV-G |
| Максимальное непрерывное рабочее напряжение | Ucpv | 600 / 1000 / 1200 / 1500 В ПОСТ. ТОКА | 1000 / 1500 В ПОСТОЯННОГО ТОКА |
| Импульсный ток молнии | Iimp | 6,25 кА (10/350 мкс) | 6,25 кА (10/350 мкс) |
| Номинальный ток разряда | В | 20 кА (8/20 мкс) | 20 кА (8/20 мкс) |
| Максимальный ток разряда | Imax | 40 кА (8/20 мкс) | 40 кА (8/20 мкс) |
| Уровень защиты напряжения | Вверх | ≤ 5,2 кВ | ≤ 3,75 кВ |

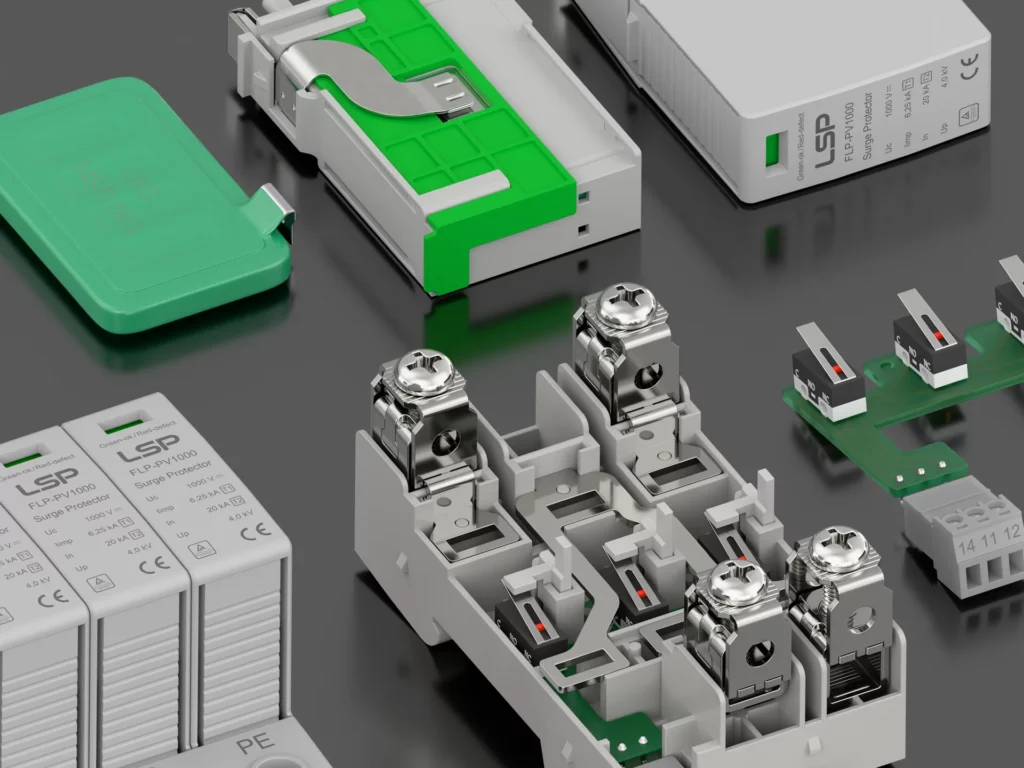

Устройство защиты от перенапряжений постоянного тока типа 1+2 обеспечивает согласованную защиту от перенапряжений в фотоэлектрических системах постоянного тока за счет теплового отключения, поглощения энергии на основе MOV и интеграции согласованных ступеней защиты от перенапряжений типа 1 и типа 2. Конструкция обеспечивает защиту от грозовых и коммутационных перенапряжений на уровне системы в высоковольтных солнечных системах постоянного тока в соответствии со стандартами IEC 61643-31.
Устройство защиты от импульсных перенапряжений постоянного тока типа 1+2 проходит стандартные электрические и экологические испытания для проверки возможности обработки импульсных токов, эффективности защиты по напряжению и стабильности работы в условиях грозовых и коммутационных перенапряжений. Все испытания разработаны в соответствии с требованиями IEC 61643-31 для обеспечения надежной работы в фотоэлектрических системах постоянного тока.
Устройство защиты от перенапряжений постоянного тока типа 1+2 разработано и прошло типовые испытания в соответствии с IEC/EN 61643-31, специальным стандартом для устройств защиты от перенапряжений постоянного тока, используемых в фотоэлектрических системах и системах электроснабжения постоянного тока. Стандарт IEC/EN 61643-31 устанавливает технические требования, процедуры испытаний и критерии эффективности для устройств защиты от перенапряжений постоянного тока для обеспечения надежной защиты от перенапряжений в фотоэлектрических установках в условиях грозовых и коммутационных перенапряжений.
Параллельное подключение - устанавливается в основных точках распределения постоянного тока, таких как комбинированные фотоэлектрические блоки или инверторы, для обеспечения эффективного отвода импульсных токов в фотоэлектрических системах постоянного тока.
Резервная защита - для обеспечения безопасной работы системы рекомендуется использовать автоматический выключатель постоянного тока или предохранитель.
Монтаж на DIN-рейку Компактная конструкция обеспечивает быструю установку внутри распределительных панелей постоянного тока.
Контроль состояния - удаленные клеммы обеспечивают непрерывную индикацию состояния СПД в фотоэлектрических системах постоянного тока.
Индикация неисправностей - обеспечивает ранний сигнал о неисправности или окончании срока службы для планирования технического обслуживания.
Поддержка технического обслуживания - Обеспечивает своевременное реагирование при поддержании работоспособности системы фотоэлектрических установок.
Устройство защиты от перенапряжений постоянного тока типа 1+2 используется в фотоэлектрических системах постоянного тока для разряда тока молнии и ограничения переходных перенапряжений, вызванных коммутацией или возмущениями в сети. Он обеспечивает согласованную защиту от перенапряжений постоянного тока для инверторов, фотоэлектрических цепей и объединительных коробок.
Обычно они устанавливаются в ключевых точках постоянного тока, таких как комбинированные блоки PV, входы постоянного тока инверторов или точки подключения батарей. Установка вблизи защищаемого оборудования помогает снизить остаточное импульсное напряжение в цепях постоянного тока.
Как правило, они разрабатываются и испытываются в соответствии с IEC 61643-11 и смежными стандартами защиты от перенапряжений. Соответствие стандартам обеспечивает определенные характеристики в условиях импульсов молнии и коммутационных перенапряжений.
