Введение: Почему солнечные фотоэлектрические системы нуждаются в устройствах защиты от перенапряжения (SPD)
Солнечные фотоэлектрические системы - это значительная долгосрочная инвестиция. Однако без правильно установленной Устройство защиты от перенапряжения Для солнечных батарей даже незначительные скачки напряжения могут повредить критически важные компоненты, такие как инверторы, системы мониторинга и управляющая электроника. Удары молнии и коммутационные события являются распространенными источниками переходных перенапряжений, которые могут серьезно повлиять на надежность и срок службы системы.
Поскольку солнечные панели устанавливаются на открытом воздухе, они подвержены воздействию суровых условий окружающей среды. Молния может воздействовать на фотоэлектрические системы двумя основными способами:
- Прямые удары, которые могут физически повредить модули, инверторы или оборудование на крыше
- Индуцированные переходные перенапряжения, проходящие через кабели постоянного и переменного тока и наносящие вред чувствительной электронике
В районах с частыми грозами незащищенные фотоэлектрические системы могут неоднократно выходить из строя, что приводит к увеличению затрат на обслуживание, простою и потере выработки энергии.
Правильно разработанный Устройство защиты от перенапряжения для солнечных батарей ограничивает переходные перенапряжения и безопасно отводит импульсные токи на землю, поддерживая напряжение в безопасных пределах. Поэтому установка SPD необходима для обеспечения долгосрочной надежности, безопасности и производительности любой солнечной фотоэлектрической системы.
Что такое устройство защиты от перенапряжения (SPD) для солнечных фотоэлектрических систем?
A Устройство защиты от перенапряжения для солнечных батарей это критически важный компонент, предназначенный для защиты чувствительной электроники в солнечной фотоэлектрической системе от переходных перенапряжений, вызванных молнией или коммутационными событиями. SPD ограничивают скачки напряжения и безопасно отводят импульсные токи на землю, помогая предотвратить повреждение дорогостоящего оборудования, такого как инверторы, контроллеры и устройства мониторинга.
В солнечной фотоэлектрической системе уязвимы как цепи постоянного, так и переменного тока. Инверторы, которые преобразуют постоянный ток от солнечных панелей в переменный для сети, особенно чувствительны и дороги. При ударе молнии или скачке напряжения в линиях постоянного или переменного тока эти устройства подвергаются высокому риску повреждения.
Количество и расположение Устройства защиты от перенапряжения для солнечных батарей зависит от схемы системы и длины кабелей:
- Для кабелей постоянного тока длиной менее 10 метров обычно одна СПД должны быть установлены рядом с инвертором, комбинированными коробками или близко к солнечным панелям
- Для кабелей постоянного тока длиной более 10 метров рекомендуется устанавливать дополнительные SPD на обоих концах кабелей.
- Линии переменного тока также требуют соответствующих СПД для обеспечения полной защиты
Правильный выбор и установка SPD обеспечивают защиту как со стороны постоянного, так и со стороны переменного тока, сокращая время простоя, затраты на ремонт и потенциальные отказы системы.
Типы устройств защиты от импульсных перенапряжений для солнечных фотоэлектрических систем (постоянного и переменного тока)
Солнечные фотоэлектрические системы требуют различных Устройства защиты от перенапряжения для солнечных батарей в зависимости от расположения и типа электрических цепей. Правильный выбор SPD гарантирует эффективную защиту от переходных перенапряжений как со стороны постоянного, так и со стороны переменного тока.
Тип 1+2 и Тип 2 для применения в солнечной энергетике
Комбинированные SPD типа 1+2 предназначены для защиты как от ударов молнии, так и от коммутационных перенапряжений, обеспечивая защиту "все в одном". СПД типа 2 используются в основном для защиты от коммутационных перенапряжений и индуцированных переходных процессов, что делает их подходящими для последующих цепей постоянного или переменного тока, где энергия молнии уже частично ослаблена.
| Тип SPD | Iimp (10/350 мкс) | В (8/20 мкс) | Применение |
| Тип 2 | – | 20 кА | Жилые/коммерческие фотоэлектрические установки |
| Тип 1+2 | 6,25 кА | 20 кА | Зоны повышенного риска, коммунальные предприятия |
Устройства защиты от импульсных перенапряжений постоянного тока в сравнении с устройствами защиты от импульсных перенапряжений переменного тока
SPD постоянного тока защищают фотоэлектрические цепи и входы постоянного тока инвертора (150-1500 В постоянного тока), а SPD переменного тока защищают выходы инвертора и сетевые соединения (230/400 В переменного тока). Типичные установки:
- Жилые помещения (10 кВт): 2× постоянного тока тип 2 + 1× переменного тока тип 2
- Коммерческие (100 кВт): 4× DC тип 1+2 + 2× AC тип 2
- Коммунальное хозяйство: Тип 1+2 по всему периметру + удаленный мониторинг
Правильный выбор и размещение предотвращают чрезмерную или недостаточную защиту и уменьшают повреждения оборудования.
Как работают устройства защиты от перенапряжения в солнечных фотоэлектрических системах
A Устройство защиты от перенапряжения для солнечных батарей Контролирует переходные напряжения и безопасно отводит импульсные токи на землю во время перенапряжений. Ключевым компонентом большинства SPD является Металлический оксидный варистор (MOV), Переключение между высокоимпедансным (>1 MΩ) и низкоимпедансным (<10 Ω) состояниями происходит в зависимости от уровня напряжения. Этот быстрый переход ограничивает скачки напряжения и защищает последующие компоненты.
Принцип работы СПД на основе технологии MOV
При нормальном рабочем напряжении фотоэлектрической системы (600-1500 В постоянного тока для многих LSP DC SPD) MOV остается в высокоимпедансном режиме с минимальной утечкой, что обеспечивает незначительное влияние на эффективность системы. При возникновении перенапряжения MOV проводит ток в течение наносекунды, задерживая напряжение до безопасного уровня и направляя энергию по низкоомному пути на землю. После окончания переходного процесса устройство возвращается к высокому импедансу. Термозащита и огнестойкий корпус дополнительно снижают риск возгорания и повышают безопасность.
Как SPD защищают чувствительную фотоэлектронику
Правильно установленный Устройство защиты от перенапряжения для солнечных батарей защищает инверторы, DC/DC-преобразователи, объединительные коробки и системы мониторинга от остаточного напряжения и перегрузки по току. Многоступенчатая защита достигается, когда SPD координируются с вышестоящими устройствами, такими как предохранители или выключатели. СПД типа 1+2 обеспечивают надежную защиту от прямых грозовых и коммутационных перенапряжений, а СПД типа 2 отлично справляются с индуцированными переходными процессами. Быстрое время срабатывания (>99 % отводимой энергии за наносекунды) и индикаторы состояния поддерживают прогнозируемое техническое обслуживание и продлевают срок службы компонентов.
Ключевые технические характеристики при выборе солнечного СПД
При выборе устройства защиты от перенапряжений для солнечных фотоэлектрических систем понимание основных технических характеристик обеспечивает оптимальную защиту и надежную работу системы. Следующие параметры важны для устройств защиты от перенапряжений как постоянного, так и переменного тока, и должны рассматриваться в зависимости от напряжения системы, ожидаемых импульсных токов и применимых стандартов.
Таблица ключевых параметров
| Параметр | Описание | Примечания |
| Максимальное непрерывное рабочее напряжение (Ucpv) | Должно соответствовать или немного превышать напряжение разомкнутой цепи фотоэлектрической системы (Voc) | Заниженное значение Ucpv → преждевременный отказ СПД; Завышенное значение → снижение эффективности зажима |
| Номинальный ток разряда (In) | Повторяющийся импульсный ток, который может выдержать SPD типа 2 | Обеспечивает долговременную защиту цепей постоянного/переменного тока |
| Импульсный ток (Iimp) | Высокоэнергетический импульсный потенциал СПД типа 1+2 | Защита от прямых ударов молнии |
| Соответствие стандартам | IEC/EN 61643-31 (ПОСТОЯННЫЙ ТОК), UL 1449 (ПЕРЕМЕННЫЙ ТОК) | Обеспечивает проверенную безопасность, производительность и долговечность |
В этой таблице приведены основные критерии выбора, которые помогут проектировщикам и монтажникам правильно выбрать SPD для конкретной фотоэлектрической системы. Правильное понимание этих параметров сокращает время простоя, предотвращает повреждение оборудования и обеспечивает долгосрочную надежность системы.
Где и как устанавливать СПД в солнечных фотоэлектрических системах
Правильная установка Устройство защиты от перенапряжения для солнечных батарей необходимо для защиты критических цепей постоянного и переменного тока и обеспечения непрерывной работы фотоэлектрической системы. Устройства SPD всегда должны устанавливаться перед защищаемым оборудованием. Их размещение зависит от трех основных параметров: максимального непрерывного рабочего напряжения (Uc или Ucpv), уровня защиты по напряжению (Up) и номинального тока разряда (In). Соблюдение этих рекомендаций гарантирует, что переходные перенапряжения будут безопасно отведены без ущерба для производительности системы.
Установка SPD на стороне постоянного тока в распределительных коробках и на входах инверторов

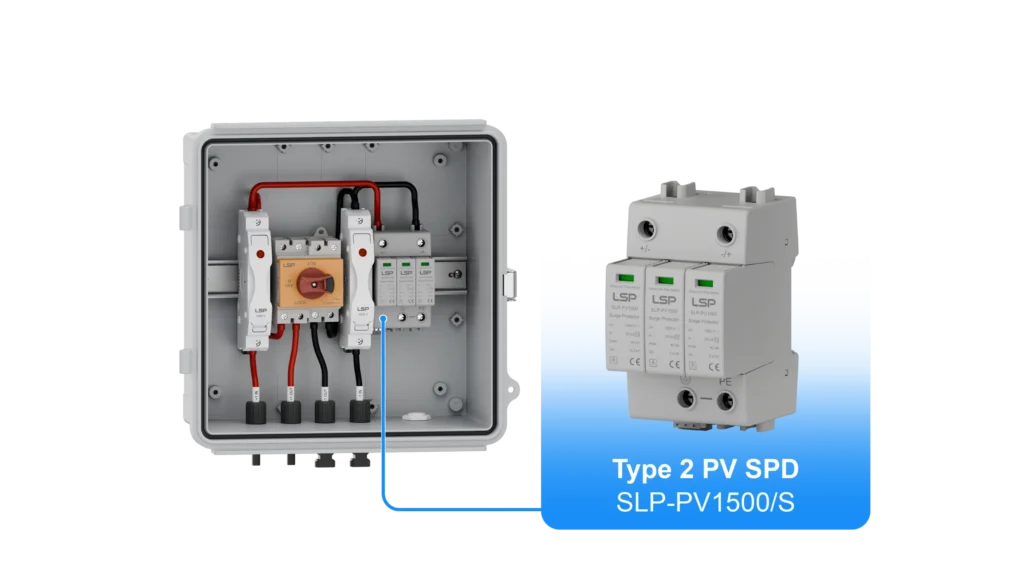

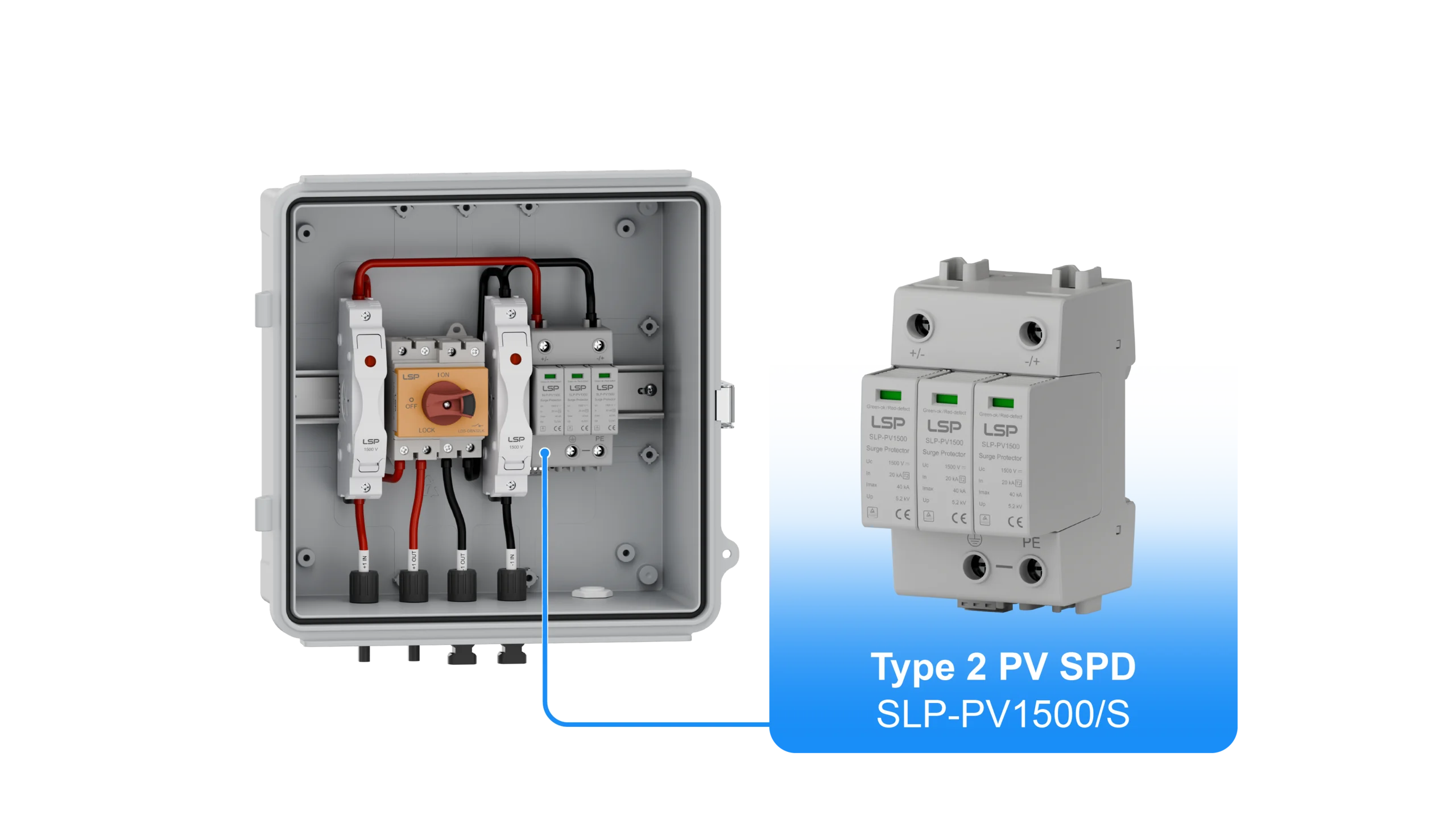

Устройства защиты постоянного тока должны быть установлены на объединительных коробках фотоэлектрических панелей для защиты каждой струны и на входах постоянного тока инвертора для защиты чувствительной электроники инвертора. Количество SPD зависит от длины кабеля между панелями и инверторами:
- Кабель ≤10 м: достаточно одного SPD, установленного на входе инвертора
- Кабель >10 м: рекомендуется использовать два SPD - один возле панелей и один на инверторе.
Для установок, в которых инвертор находится на расстоянии более 30 м от ближайшего комбайна, требуются дополнительные устройства DC SPD в соответствии с требованиями NFPA 780. Правильное размещение предотвращает превышение напряжения и защищает электронику нижележащих потребителей.
Установка SPD на стороне переменного тока на выходных и распределительных платах инверторов
SPD переменного тока должны быть установлены сразу после инвертора и на распределительных щитах или в точках подключения к сети для защиты от коммутационных перенапряжений и переходных процессов в сети. Обычно достаточно СПД типа 2, если только не существует прямого воздействия молнии, в этом случае может потребоваться СПД типа 1. Правильная координация между SPD переменного и постоянного тока обеспечивает полную защиту системы.
Влияние длины кабеля на размещение SPD
Длина кабеля существенно влияет на производительность SPD. Более длинные кабели постоянного или переменного тока увеличивают перегрузку напряжения и риск наведенных перенапряжений. Выбор и количество СПД должны соответствовать этим правилам:
| Местоположение | Фотоэлектрические модули и ящики для массивов Сторона постоянного тока | Сторона постоянного тока инвертора | Сторона переменного тока инвертора | Громоотвод (на материнской плате) | |||
| Длина кабелей | <10 м | >10 м | не применимо | <10 м | >10 м | Да | Нет |
| Тип SPD, который следует использовать | не применимо | Тип 2 | Тип 2 | не применимо | Тип 2 | Тип 1+2 | Тип 2, если Ng > 2,5 и воздушная линия |
Правильная оценка длины кабеля и точек прокладки обеспечивает Устройство защиты от перенапряжения для солнечных батарей работает эффективно и снижает остаточное напряжение на компонентах фотоэлектрических систем.
Преимущества использования устройств защиты от перенапряжений в солнечных фотоэлектрических системах
Установка Устройство защиты от перенапряжения для солнечных батарей обеспечивает критически важные преимущества для любой фотоэлектрической системы. Эффективно ограничивая переходные перенапряжения, SPD минимизируют время простоя системы, снижают затраты на ремонт и защищают чувствительную электронику, такую как инверторы, DC/DC-преобразователи и устройства мониторинга. Долгосрочная защита повышает общую надежность системы, продлевает срок службы оборудования и максимизирует окупаемость инвестиций (ROI). Правильный выбор и размещение SPD обеспечивают полную защиту цепей постоянного и переменного тока от ударов молнии и коммутационных перенапряжений.
Примеры применения в зависимости от масштаба фотоэлектрической системы
Жилые солнечные фотоэлектрические системы: В крышных фотоэлектрических системах (5-20 кВт) SPD типа 2, установленные на входах инвертора и выходах переменного тока, защищают инвертор и устройства мониторинга. Это сокращает время простоя и предотвращает дорогостоящую замену оборудования после переходных процессов.
Коммерческие и промышленные фотоэлектрические установки: Средние фотоэлектрические установки (50-500 кВт) выигрывают от комбинированных СПД типа 1+2 в объединительных коробках и СПД типа 2 на выходах инверторов переменного тока. Скоординированное размещение SPD минимизирует остаточное напряжение и обеспечивает непрерывную работу даже во время локальных гроз.
Масштабные солнечные электростанции: Для крупных наземных солнечных электростанций (>1 МВт) требуются СПД типа 1+2 во всех массивах постоянного тока и на инверторах, а также индикаторы мониторинга для предиктивного обслуживания. Правильно установленные СПД защищают всю установку от прямых и индуцированных перенапряжений, поддерживая долгосрочное производство энергии и окупаемость системы.
Распространенные ошибки при выборе и установке солнечной системы SPD, которых следует избегать
Даже обладая необходимыми знаниями, многие установщики фотоэлектрических систем допускают ошибки, которые снижают эффективность Устройство защиты от перенапряжения для солнечных батарей. Избежание этих распространенных ошибок обеспечивает надежную работу системы и защиту дорогостоящего оборудования.
Неправильный выбор номинала напряжения
Выбор SPD со слишком низким максимальным непрерывным рабочим напряжением (Uc или Ucpv) чреват преждевременным выходом из строя, в то время как слишком высокий номинал может позволить вредным перенапряжениям достичь чувствительной электроники. Всегда подбирайте номинал SPD в соответствии с максимальным Voc фотоэлектрической системы и напряжением сети.
Отсутствие защиты со стороны постоянного или переменного тока
Некоторые монтажники сосредотачиваются только на защите переменного тока, оставляя уязвимыми фотоэлектрические цепи и входы инверторов. Правильная координация требует установки SPD как на стороне постоянного, так и на стороне переменного тока, чтобы перехватить перенапряжения до того, как они достигнут критически важных компонентов.
Неправильное заземление и проводка
SPD эффективны только при правильном заземлении. Неправильное заземление или длинные, плохо проложенные кабели увеличивают остаточное напряжение и снижают эффективность защиты. Следуйте электрическим схемам производителя и местным нормам для заземления и определения размеров проводников.
Отсутствие координации между СПД
Использование нескольких СПД без согласования может привести к неравномерной фиксации напряжения и нагрузке на нижестоящее оборудование. Убедитесь, что вышестоящие СПД типа 1+2 и нижестоящие СПД типа 2 правильно подобраны по уровню защиты от напряжения и времени срабатывания.
Устройства защиты от импульсных перенапряжений LSP для солнечных батарей
Компания LSP предлагает обширный ассортимент Устройства защиты от перенапряжения для солнечных батарей разработаны для жилых, коммерческих и коммунальных фотоэлектрических систем. Наши решения охватывают защиту как от постоянного, так и от переменного тока, обеспечивая безопасность критически важного оборудования, такого как инверторы, блоки мониторинга и фотоэлектрические батареи, от переходных перенапряжений. Все продукты соответствуют международным стандартам (IEC/EN 61643-31) и протестированы на долговечность, надежность и стабильную работу в суровых условиях окружающей среды.
Решения SPD постоянного и переменного тока для фотоэлектрических систем

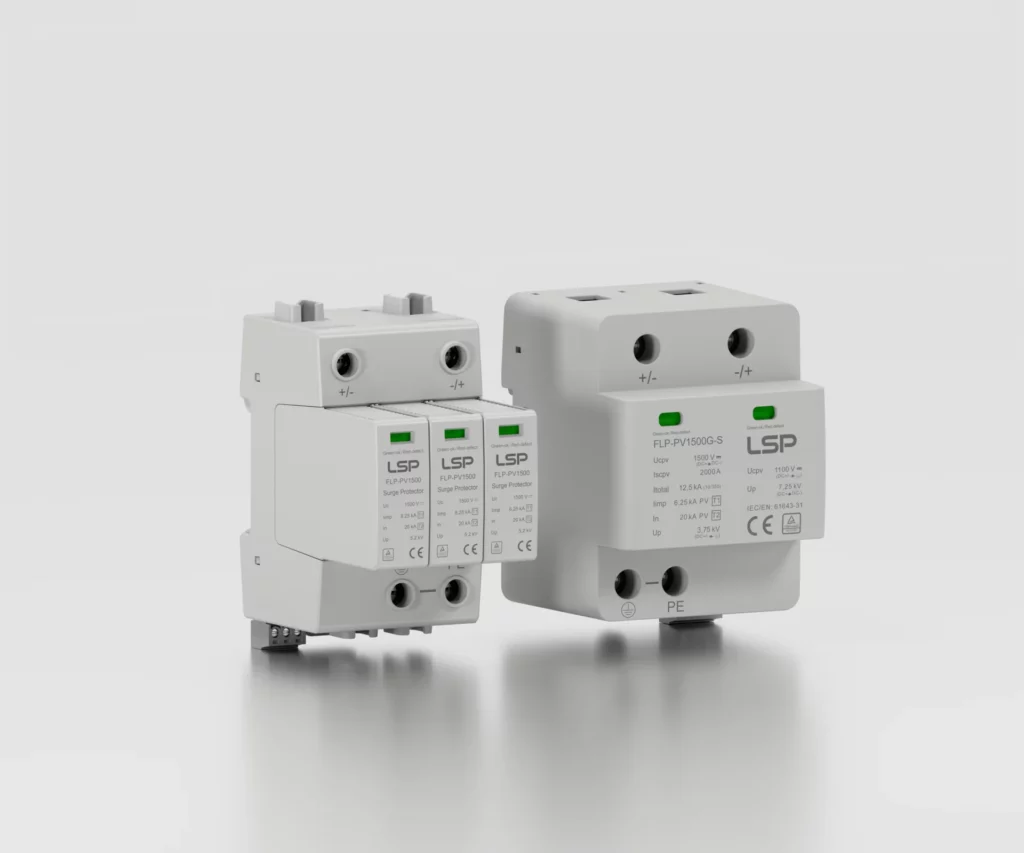

- DC SPD: Защищают фотоэлектрические цепи и входы инверторов. Высокоэнергетические устройства типа 1+2 используются в объединительных коробках, а устройства SPD типа 2 обеспечивают защиту на входе постоянного тока инвертора.
- AC SPD: Устанавливаются на выходах инверторов и распределительных щитах для защиты от коммутационных перенапряжений и переходных процессов в сети. Для большинства установок, если не происходит прямого воздействия молнии, достаточно SPD переменного тока типа 2.
- Модульные конструкции позволяют легко расширять и интегрировать их в существующие фотоэлектрические системы.
LSP Устройства защиты от перенапряжения для солнечных батарей разработаны для обеспечения надежности, модульной интеграции и многоступенчатой координации напряжения, гарантируя долгосрочную защиту фотоэлектрических систем с минимальным временем простоя.
ВОПРОСЫ И ОТВЕТЫ: Устройства защиты от перенапряжения для солнечных фотоэлектрических систем
Действительно ли солнечные фотоэлектрические системы нуждаются в SPD?
Да. A Устройство защиты от перенапряжения для солнечных батарей защищает инверторы, блоки мониторинга и фотоэлектрические модули от ударов молнии и коммутационных перенапряжений. Даже небольшие переходные перенапряжения могут сократить срок службы оборудования и привести к дорогостоящему простою.
Где должны быть установлены СПД постоянного и переменного тока?
- DC SPD: Устанавливаются на распаечных коробках и входах постоянного тока инвертора. Размещение зависит от длины кабеля и местного риска поражения молнией.
- AC SPD: Устанавливаются на выходах инверторов и распределительных щитах для перехвата переходных процессов в сети. Правильное размещение обеспечивает полную защиту чувствительной фотоэлектроники.
Как выбрать правильный рейтинг SPD для солнечных батарей?
Выберите номинальное напряжение SPD в зависимости от напряжения в системе (постоянный ток) или в сети (переменный ток). Учитывайте максимальный импульсный ток (Imax/Iimp) и многоступенчатую координацию с вышестоящими и нижестоящими SPD для комплексной защиты.
Как часто следует проверять или заменять СПД?
Проверяйте SPD ежегодно или после известных событий, связанных с перенапряжением. Визуальные индикаторы или дистанционный мониторинг сигнализируют о деградации MOV. Для поддержания защиты замените SPD, показывающие чрезмерное остаточное напряжение.
Может ли SPD защищать как от молний, так и от коммутационных перенапряжений?
Да. Устройства SPD типа 1+2 справляются с прямыми ударами молнии и коммутационными перенапряжениями, а устройства SPD типа 2 в основном справляются с индуцированными перенапряжениями. Скоординированная установка обеспечивает полную защиту фотоэлектрических цепей, инверторов и выходов переменного тока.
Что произойдет, если СПД выйдет из строя во время скачка напряжения?
Правильно скоординированная система с вышестоящими и нижестоящими SPD и предохранителями предотвращает каскадное повреждение. Если один SPD выходит из строя, другие продолжают защищать систему, пока заменяется вышедший из строя блок.
Может ли СПД продлить срок службы компонентов фотоэлектрических систем?
Да. Благодаря отводу >95% энергии переходного процесса Устройство защиты от перенапряжения для солнечных батарей снижает нагрузку на инверторы, DC/DC-преобразователи и контрольную электронику, продлевая срок их службы на 3-5 лет и более.
