Устройство защиты от перенапряжения FLP12,5VG-275/3S: 275 В Uc, 20 кА In, 12,5 кА Iimp, 1,5 кВ Up. 3-полюсная конструкция с разъемным соединением и дистанционной сигнализацией для трехфазных систем.
| Модель №. | FLP12,5VG-275/3S |
|---|---|
| Номинальное переменное напряжение (50/60 Гц) Uo / Un | 230 В |
| Максимальное непрерывное рабочее напряжение (переменный ток) UC | 275 В |
| Номинальный ток разряда (8/20 мкс) In | 20 кА |
| Максимальный ток разряда (8/20 мкс) Iмаксимум | 50 кА |
| Импульсный разрядный ток (10/350 мкс) Iбес | 12,5 кА |
| Напряжение в разомкнутой цепи (1,2/50 мкс) Uoc | 6 кВ |
| Общий ток разряда (8/20 мкс) Iвсего | 150 кА |
| Общий ток разряда (10/350 мкс) Iвсего | 37,5 кА |
| Удельная энергия W/R | 40 кДж/Ом |
| Заряд Q | 6,25 Как |
| Уровень защиты от перенапряжения Up | 1,5 кВ |
| Следуйте за текущим If | нет |
| Остаточный ток при Uc IPE | нет |
| Время отклика tA | < 25 нс / < 100 нс |
| Макс. резервный предохранитель | 160 A gL / gG |
| Номинальный ток короткого замыкания (переменный ток) ISCCR | 50 кА |
| TOV Выдерживает 5 с UT | 335 В |
| TOV 120 мин UT / режим | 440 В / Безопасный отказ |
| Количество портов | 1 |

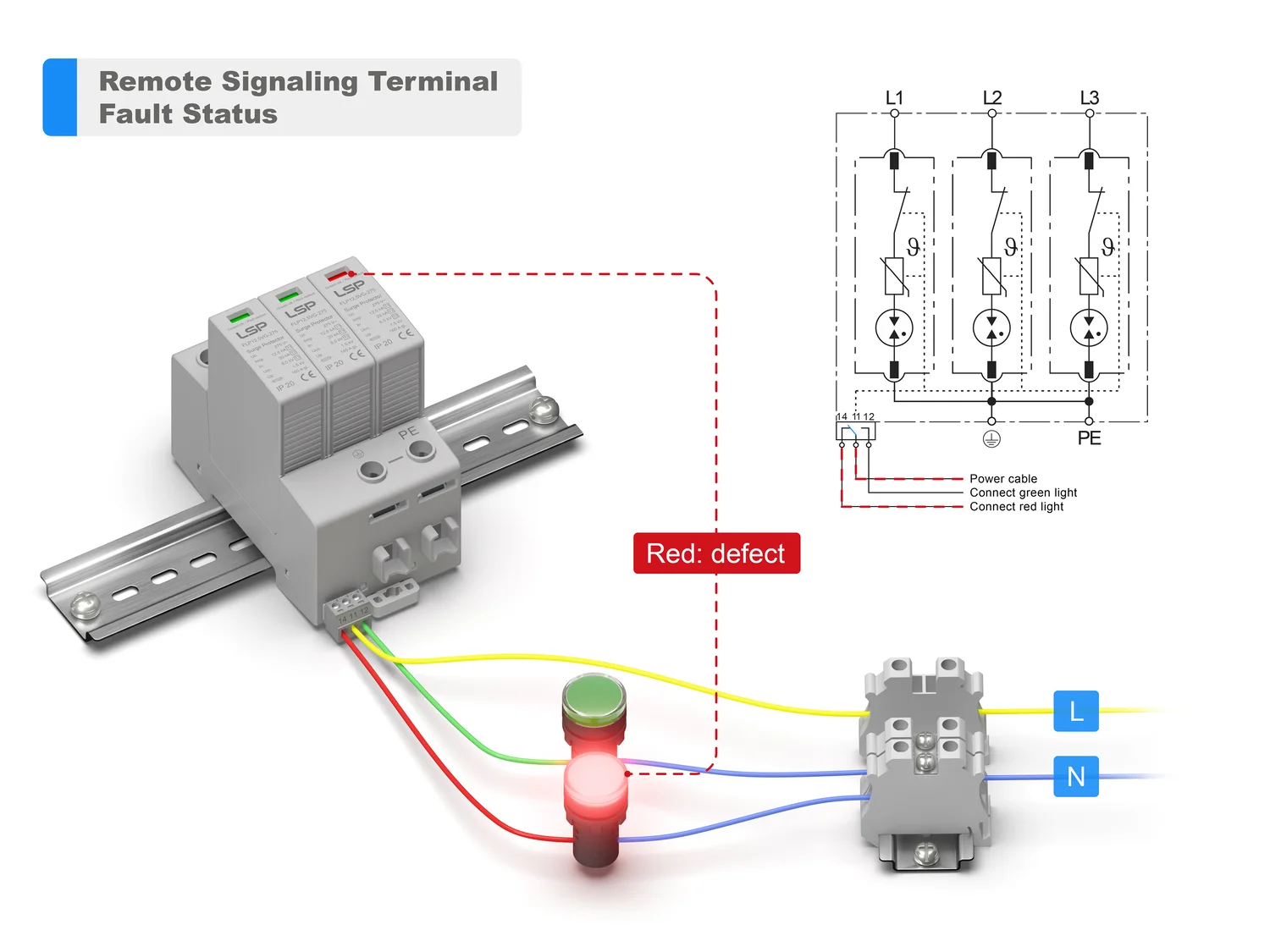

Базовая схема: 3-полюсное устройство защиты от перенапряжения для линий L1, L2, L3 с параллельной защитой. Имеет разъемную конструкцию и контакты для дистанционной сигнализации для трехфазных систем.
Это 3-полюсное устройство защиты от перенапряжения имеет компактные размеры: ширина 54 мм, высота 89,6 мм и глубина 99,6 мм. Конструкция для монтажа на DIN-рейку облегчает интеграцию в панель.
Установите это устройство защиты от перенапряжения на 35-мм DIN-рейку. Убедитесь, что общая длина проводников (a+b+c) <50 см. Для безопасной трехфазной защиты используйте резервный предохранитель максимальной мощностью 160 А gG/gL.
