Введение
Терминология “изоляторов” выглядит просто, пока вы не начнете сравнивать технические описания, написанные для разных стандартов и регионов. В этом руководстве выравниваются формулировки, чтобы покупатели и спецификаторы могли понять, что должно делать устройство, избежать смешения функций изоляции и защиты и выбрать правильные номиналы для систем переменного и постоянного тока. Вы также увидите практические сравнения (изолятор vs автоматический выключатель vs разъединитель) и контрольный список для выбора, который можно использовать при проектировании щитов, установке фотоэлектрических и электронных систем, а также на промышленных объектах.
Что такое изолирующий выключатель (простое определение + американская терминология)
А разъединительное устройство это механическое коммутационное устройство, предназначенное для отделения электрической цепи или части оборудования от источника питания, чтобы люди могли безопасно работать с ним.
В США “изолятор” не является общепринятым термином, используемым в стандарте NEC. Когда американские спецификаторы говорят изолятор, Часто под ними подразумевается разъединитель или средство разъединения - устройство, установленное для того, чтобы обесточить оборудование и заблокировать его для обслуживания.
Практическое определение: выключатель нагрузки и выключатель без нагрузки
Не каждый “изолятор” предназначен для прерывания тока нагрузки.
Разъединитель / изолятор (функция изоляции): Предназначен для безопасного отделения цепи от питания. Часто предназначены для работы без нагрузки.
Выключатель-разъединитель (коммутация + изоляция): предназначен для переключения под нагрузкой и обеспечивают изолирующую функцию.
Если операторы будут регулярно включать/выключать устройство при нормальной нагрузке, вам обычно нужен выключатель-разъединитель (и соответствующая категория использования для нагрузки).
Картография США: “разъединитель” и “средства разъединения”
К распространенным в США категориям устройств, которые служат целям “изоляции”, относятся:
Разъединительный выключатель без предохранителя
Разъединитель с предохранителем (разъединитель + предохранители)
Разъединители двигателей и механизмов с блокируемыми ручками
В некоторых конструкциях автоматический выключатель может служить средством размыкания, но это прежде всего защитное устройство, а не то, что большинство людей подразумевает под словом “изолятор”.”
Региональные синонимы для уменьшения количества ошибок в спецификациях
Чтобы уменьшить путаницу в трансграничных проектах:
IEC-тяжелые рынки: изолятор, разъединитель, выключатель-разъединитель
Северная Америка: разъединитель, предохранительный выключатель, сервисный разъединитель
При глобальной покупке указывайте функцию (только изоляция или переключение нагрузки + изоляция) и стандарт/ номинал (например, IEC/EN 60947-3; уровень постоянного напряжения), а не полагайтесь на одно слово.
Значение изоляционного выключателя в энергосистемах (формальное определение + то, что он должен делать)
Суть работы изолятора заключается в создании безопасного, проверяемого разделения между частями, находящимися под напряжением, и обслуживаемым оборудованием.
Функциональное назначение: проверенная изоляция
Надлежащее изолирующее устройство обеспечивает безопасные условия труда, позволяя:
обесточивание нижележащей цепи/оборудования,
блокировка/выборка (LOTO) для предотвращения повторного включения, и
проверка (например, отсутствие проверки напряжения в соответствующих точках).
“Изоляция” против “переключения”
Изоляция и коммутация связаны, но не идентичны:
Коммутационный режим - это выработка/прерывание тока в нормальном режиме работы.
Обязанность по изоляции заключается в обеспечении разделения, подходящего для безопасной работы.
Согласно стандарту IEC/EN 60947-3, это различие часто выражается в том, является ли устройство разъединителем или выключателем-разъединителем.
Типовые элементы конструкции
Большинство устройств изолирующего типа имеют эти черты:
Механический привод (рукоятка/поворотный механизм)
Неподвижные и подвижные контакты с определенным контактным зазором в выключенном состоянии
Корпус, соответствующий условиям окружающей среды (панель/внутренний и наружный)
Дополнительные аксессуары: вспомогательные контакты, дверные замки, навесные замки
Ключевые характеристики, которые делают изоляцию безопасной (что нужно проверить в техническом паспорте)
Четкая позиция OFF и подход к проверке
Ищите устройства, которые обеспечивают:
очистить индикацию ВКЛ/ВЫКЛ, и
руководство по установке для безопасной проверки (контрольные точки, рекомендуемые процедуры).
Помните: индикация не является доказательством. Проверка в полевых условиях (отсутствие испытания напряжением) по-прежнему является шагом безопасности.
Положения о блокировке/тагауте
При обслуживании рабочих процессов расставьте приоритеты:
блокируемую рукоятку в положении OFF,
совместимость с распространенными размерами дужек навесных замков,
при необходимости предусмотрена возможность установки нескольких замков.
Полюса, стратегия нейтрали и полярность постоянного тока
Определите, какой тип коммутации вам нужен: 2-полюсный, 3-полюсный или 4-полюсный.
При работе с постоянным током (PV/BESS) убедитесь, что устройство рассчитано и настроено на полярность постоянного тока и архитектуру сети.
Устойчивость к короткому замыканию и координация
Изолятор не является автоматическим устройством для устранения неисправностей. Проверьте:
необходимую защиту (предохранители/автоматический выключатель),
номинальные значения стойкости к короткому замыканию и руководство по координации,
любые ограничения на использование в местах с высоким током повреждения.
Основные функции разъединителей в электрических системах
Обеспечение безопасных условий для проведения технического обслуживания и ремонта
Основная задача изолятора - поддерживать безопасную работу, обеспечивая контролируемую, запираемую точку отключения.
На практике это означает, что он становится лицом к человеку граница между источником питания под напряжением и обслуживаемым оборудованием.
Аварийное отключение питания и защитная блокировка
В некоторых установках рукоятка разъединителя также используется как аварийный затвор для ручного отключения.
Однако требования “аварийного останова” могут быть более специфичными, чем базовая изоляция. Всегда уточняйте, чего требует функция безопасности (например, блокировки, требования к категории или специальные цепи аварийного останова).
Сегментирование сложных электрических сетей
Точки изоляции помогут вам:
разбить большую систему на обслуживаемые участки,
сократить время поиска и устранения неисправностей и
Ограничение времени простоя, когда часть сети нуждается в обслуживании.
Изолятор vs автоматический выключатель vs разъединитель (как выбрать)
Функциональные различия с первого взгляда
Изолятор/разъединитель: функция изоляции; часто работает без нагрузки.
Разъединитель (термин США): обычно ручное устройство, используемое для изоляции; может быть с предохранителем или без него.
Автоматический выключатель: устройство защиты от сверхтоков; иногда может служить средством разъединения, но его основная роль - защита от повреждений.
Сопоставление стандартов и терминологии
В беседах по выбору IEC обычно ссылаются на IEC/EN 60947-3 (выключатели, разъединители, выключатели-разъединители).
Автоматические выключатели обычно рассматриваются в соответствии с IEC 60947-2 (здесь не рассматривается).
Когда выбирать каждое устройство
Выбирайте в зависимости от работы:
Нужна обслуживаемая точка изоляции с LOTO? → Изолятор/разъединитель.
Нужна обычная коммутация под нагрузкой плюс изоляция? → Выключатель-разъединитель.
Нужна защита от неисправностей (перегрузка/короткое замыкание)? → автоматический выключатель (и при этом обеспечить изолирующее средство в соответствии с требованиями установки).
Ключевые технические стандарты и соответствие требованиям безопасности
Понимание стандарта IEC/EN 60947-3
IEC/EN 60947-3 распространяется на выключатели, разъединители (изоляторы), выключатели-разъединители и плавкие вставки до 1 000 В переменного тока и 1 500 В постоянного тока.
Для специалистов-специалистов практический вывод таков: уточните, предназначено ли устройство в качестве разъединителя (изоляция) или выключателя-разъединителя (коммутация + изоляция), и проверьте, рассчитано ли оно на реальный тип нагрузки и напряжение в системе.
Почему защита от проникновения (IP66) имеет значение для наружной установки
IP66 обычно означает:
6 (твердые частицы): пыленепроницаемый
6 (Жидкости): защита от мощных струй воды
Он подходит для использования в условиях открытой местности, где пыль и направленные водяные брызги представляют реальную опасность. Это не рейтинг погружения.
Передовые методы выбора и установки
Контрольный список для выбора и рейтинги
Используйте его в качестве контрольного списка перед покупкой:
Напряжение и тип системы: AC vs DC; максимальное напряжение в реальной установке.
Номинальный непрерывный ток: включает повышение температуры корпуса и снижение температуры окружающей среды.
Коммутационный режим: только изоляция или переключение нагрузки; при необходимости, соответствует категории использования.
Полюса и топология проводки: 2/3/4 полюса; стратегия нейтрали; полярность постоянного тока и архитектура струны.
Энергия замыкания и координация: проверьте защитные устройства, расположенные выше по потоку, и требования к сопротивлению.
Защита от воздействия окружающей среды: степень защиты корпуса (например, IP66 вне помещений), устойчивость к ультрафиолетовому излучению, устойчивость к коррозии.
Удобство обслуживания: доступ к рукоятке, маркировка, четкое положение ВКЛ/ВЫКЛ, совместимость с LOTO.
Краткий контекст защиты от перенапряжения (образовательный)
В промышленных щитах и наружных электросетях изолирующие средства и устройства защиты от перенапряжения (СПД) часто работают вместе:
Изолятор помогает сделать цепь безопасной для обслуживания.
SPD помогает снизить переходные перенапряжения, которые могут привести к преждевременному выходу из строя приводов, ПЛК, источников питания и коммуникационного оборудования.
При интеграции обеих систем планируйте безопасный доступ для технического обслуживания (LOTO), не создавая запутанных путей обратной связи, и соблюдайте жесткие правила подключения, чтобы сохранить реальные защитные характеристики.
Соображения, связанные с окружающей средой и корпусом
PV/BESS, установленные на открытом воздухе: учитывайте воздействие ультрафиолетовых лучей, термоциклирование, струи воды при очистке, дождь, вызванный ветром, и пыль.
Промышленная мойка: Степень защиты IP необходима, но не достаточна - учитывайте воздействие химических веществ и старение прокладок.
Риск коррозии: прибрежная/солевая среда требует выбора материала и крепежа в соответствии с условиями эксплуатации.
Установка, LOTO и проверка
Практичный, ориентированный на безопасность рабочий процесс:
Спланируйте место изоляции (границы выше/ниже по течению, маркировка, доступ).
Снимите напряжение, используя правильную процедуру, соответствующую установке.
Применяйте LOTO на изоляторе/разъединителе.
Проверьте отсутствие напряжения в соответствующих точках с помощью соответствующего измерительного прибора и метода.
Выполните работу.
Извлеките инструменты, подтвердите крышки/корпуса и восстановите систему в соответствии с процедурой.
(Всегда следуйте программе безопасности на объекте и действующим нормам).
Применение в реальных условиях в различных отраслях промышленности

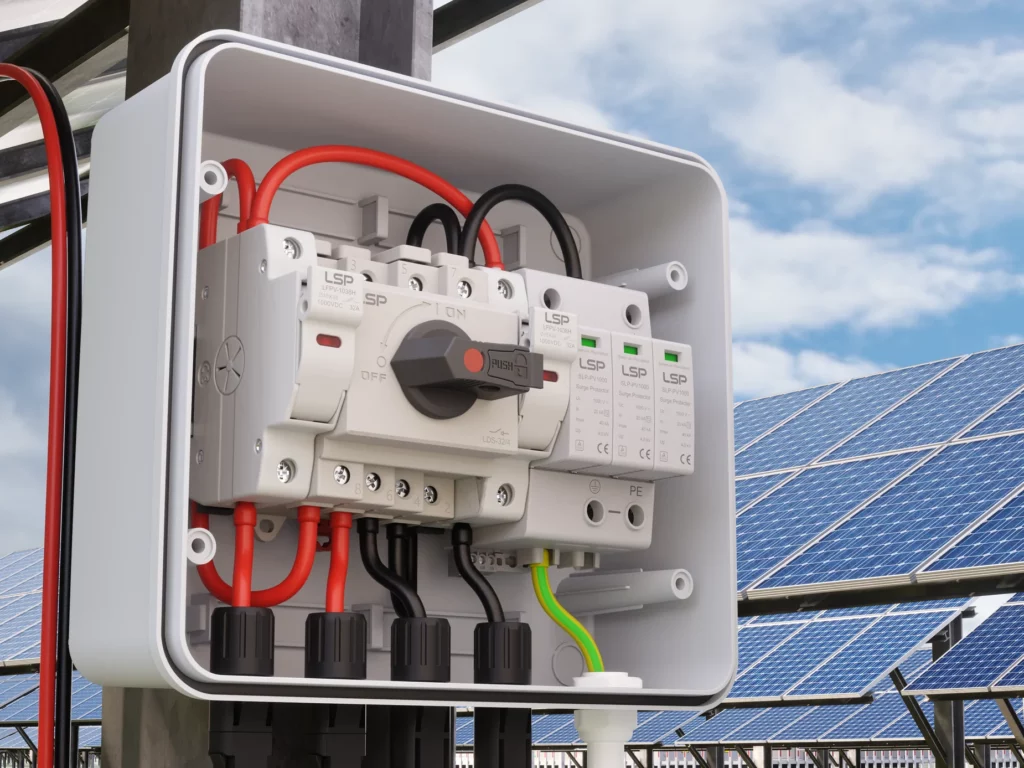

Фотоэлектрические (PV) солнечные системы и отключение постоянного тока
Фотоэлектрические батареи и шины постоянного тока могут поддерживать напряжение при любом уровне освещенности. Поскольку дуга постоянного тока не проходит через токовый ноль естественным образом, как это происходит с переменным током, устройства, рассчитанные на постоянный ток, обычно включают в себя конструктивные меры для управления дугой.
Для фотоэлектрических изоляторов подтвердите явные номиналы постоянного тока, соответствующие напряжению и конфигурации сети.
Управление промышленными двигателями и безопасность оборудования
В промышленном оборудовании локальное отключение способствует вводу в эксплуатацию, устранению неисправностей и техническому обслуживанию, предоставляя техническим специалистам четкую границу для блокировки.
Распределение электроэнергии в телекоммуникациях и центрах обработки данных
Точки изоляции помогают сегментировать распределение питания для обслуживания и минимизировать масштабы простоя - особенно в системах, которые должны поддерживать высокую готовность.
Откройте для себя решения для разъединителей от LSP
Почему стоит выбрать LSP для обеспечения электробезопасности?
Компания Wenzhou Arrester Electric Co, Ltd. (бренд: LSP) является профессиональным производителем, специализирующимся на исследовании и производстве устройств защиты от импульсных перенапряжений (SPD). Имея более чем 15-летний опыт работы в отрасли, компания имеет штаб-квартиру в Китае. Опираясь на развитую цепочку электротехнической промышленности и комплексную систему поставок, компания предоставляет высоконадежные решения в области электробезопасности для глобальных клиентов.
LSP специализируется на технологиях защиты от молний и переходных перенапряжений. Компания накопила богатый опыт в области защиты энергосистем, сигнальных систем и новой энергетики. Продукция компании широко используется в таких отраслях, как промышленная автоматизация, энергосистемы, базовые станции связи, фотоэлектрические системы и интеллектуальные здания, и призвана обеспечить безопасные, стабильные и эффективные решения по защите от перенапряжений для глобальных клиентов. Для проектов, построенных на основе документации, согласованной с МЭК, и глобальных цепочек поставок, LSP предлагает варианты продукции, разработанные с учетом международных стандартов.
Лучшие продукты для надежной изоляции цепей
Изолирующий выключатель постоянного тока серии LDS-32/4
Предназначен для использования в системах изоляции постоянного тока, таких как фотоэлектрические батареи и накопители энергии.
Создан для применения в соответствии с требованиями стандарта IEC/EN 60947-3
Общие ожидания, ориентированные на работу вне помещений: Варианты корпусов IP66 во многих исполнениях изоляторов постоянного тока
Важное замечание для проектов в США: эти продукты позиционируются на основе международных стандартов IEC. Если для вашего проекта требуется листинг NEC/UL, уточните требования к соответствию проекта и способ закупки - данное руководство не предполагает сертификацию NEC/UL.
Настройка и поддержка
Для OEM-производителей типичные требования к настройке включают варианты кабельного ввода, выбор разъемов, ориентацию при монтаже и пакеты документации для представления проекта. LSP поддерживает эти параметры выбора, чтобы помочь подобрать изолятор в соответствии с реальными условиями установки и номинальными характеристиками.
Заключение
Выключатель лучше всего понимать как защитное устройство для создания проверяемого обесточенного состояния, а не как замену защиты от сверхтоков.
Чтобы правильно указать:
согласовать терминологию (US “средства разъединения” против IEC “разъединитель/выключатель-разъединитель”),
подтвердите номиналы переменного и постоянного тока и продолжительность переключения, а также
расставлять приоритеты в отношении окружающей среды, ограждения и процедур LOTO/проверки.
Именно это сочетание превращает простое устройство с ручкой в надежную часть системы электробезопасности.
Часто задаваемые вопросы
Зачем разъединителям нужны видимые точки разъединения?
Видимые точки разъединения обеспечивают физическое подтверждение того, что цепь действительно разомкнута, обеспечивая безопасность персонала во время технического обслуживания. В отличие от внутренних индикаторов, которые могут выйти из строя, прозрачный воздушный зазор служит визуальным доказательством того, что питание не подается. Такое разделение исключает риск случайного повторного включения или поражения электрическим током, давая техническому персоналу абсолютную уверенность в том, что система обесточена и безопасна в обращении.
Какие существуют типы разъединителей?
Разъединители бывают с плавкими и неплавкими предохранителями, с базовой изоляцией или комбинированной защитой от сверхтоков. Они делятся на версии для переменного и постоянного тока, причем последние необходимы для фотоэлектрических систем. Распространенные конструкции имеют DIN-рейку, крепление на панель или закрытые атмосферостойкие конфигурации. Они также различаются по полюсам (от 2 до 4 полюсов), чтобы обеспечить полное отключение цепи для безопасного обслуживания электрооборудования.
Почему в солнечной фотоэлектрической системе (PV) необходимо устанавливать разделительный выключатель постоянного тока?
Установка разделительного выключателя постоянного тока жизненно необходима, поскольку фотоэлектрические панели генерируют высокое напряжение при попадании на них света. Он обеспечивает безопасный способ ручного отключения потока постоянного тока между панелями и инвертором во время технического обслуживания или в аварийных ситуациях. Поскольку дугу постоянного тока трудно погасить, эти выключатели предотвращают риск пожара и поражения электрическим током. Они обеспечивают безопасность системы и соответствие международным стандартам, таким как IEC 60947-3.
Где обычно устанавливаются разъединители?
Обычно их устанавливают на пути между солнечными батареями и инверторами в фотоэлектрических системах для изоляции постоянного тока. В промышленности их устанавливают рядом с двигателями или механизмами для локальной изоляции. Их также устанавливают на аккумуляторных блоках, в местах ввода оборудования и рядом с системами отопления, вентиляции и кондиционирования воздуха. Их размещение в пределах прямой видимости оборудования жизненно важно для обеспечения безопасности, позволяя техническим специалистам убедиться в том, что питание отключено во время технического обслуживания.
