A Устройство защиты от перенапряжения постоянного тока обнаруживает внезапные скачки напряжения. Затем он останавливает дополнительное напряжение или отводит дополнительный ток на землю. Это устройство используется для защиты чувствительного оборудования постоянного тока от повреждений. Скачки напряжения могут произойти из-за коммутации или молнии. Защита от скачков напряжения очень важна для солнечных фотоэлектрических систем и накопителей энергии. Она также важна для других устройств постоянного тока. Она помогает сохранить безопасность и работоспособность электрических систем.
Принцип работы устройства защиты от импульсных перенапряжений постоянного тока
Как работает защита от перенапряжения
A Устройство защиты от перенапряжения постоянного тока помогает обеспечить безопасность систем постоянного тока. Он ищет внезапные скачки напряжения. Обнаружив такой скачок, он действует быстро. Устройство снижает высокое напряжение до безопасного уровня. Оно также отводит дополнительный ток в землю. Благодаря этому ваше оборудование не пострадает.
Примечание: A Устройство защиты от перенапряжения постоянного тока Работает как защитные ворота. Он пропускает к вашим устройствам только безопасное напряжение.
Скачки напряжения могут возникать при включении и выключении оборудования. Молния также может вызвать скачки напряжения. Такие скачки могут приводить к очень высокому напряжению. Это может быть опасно для вашей системы. Устройство защиты от перенапряжения реагирует всего за несколько миллисекунд. Благодаря этому ваше оборудование остается в безопасности, а система - в рабочем состоянии.
Защита от перенапряжения постоянного и переменного тока
Защита от перенапряжения постоянного и переменного тока - это не одно и то же. В системах постоянного тока используется напряжение, которое остается неизменным. В системах переменного тока используется напряжение, которое скачет туда-сюда. Поэтому Устройство защиты от перенапряжения постоянного тока должны работать с током, который движется в одном направлении.
Особенность | Защита от перенапряжения постоянного тока | Защита от перенапряжения переменного тока |
|---|---|---|
Тип напряжения | Постоянный (постоянный ток) | Чередование (изменения) |
Продолжительность всплеска | Часто дольше | Часто короче |
Конструкция устройства | Справляется с постоянными скачками напряжения | Справляется с быстрыми изменениями |
Примеры применения | Солнечные батареи, аккумуляторы | Розетки, бытовая техника |
Вам нужно выбрать правильный устройство защиты от перенапряжения для вашей системы. Если вы используете не тот, который нужен, ваше оборудование может оказаться небезопасным. Оно может даже сломаться.
Почему системы постоянного тока нуждаются в защите
Системы постоянного тока используются в солнечных фотоэлектрических батареях, накопителях энергии и новых технологиях. Эти системы сопряжены с особыми рисками. Молния или коммутация могут вызвать высокое напряжение. Если вы не защитите свою электронику, она может перестать работать.
A Устройство защиты от перенапряжения постоянного тока помогает защитить ваши инвестиции.
Это сокращает время простоя и расходы на ремонт.
Это поможет вашей системе оставаться в безопасности и хорошо работать.
Всплеск может произойти в любой момент. Вы не можете знать, когда он произойдет. Использование сетевого фильтра дает вашей системе максимальный шанс сохранить работоспособность.
Компоненты устройства защиты от импульсных перенапряжений постоянного тока
Когда вы открываете Устройство защиты от перенапряжения постоянного тока, Вы видите множество частей. Каждая часть делает что-то важное. Все детали работают вместе. Они помогают защитить вашу систему постоянного тока от слишком высокого напряжения или тока.

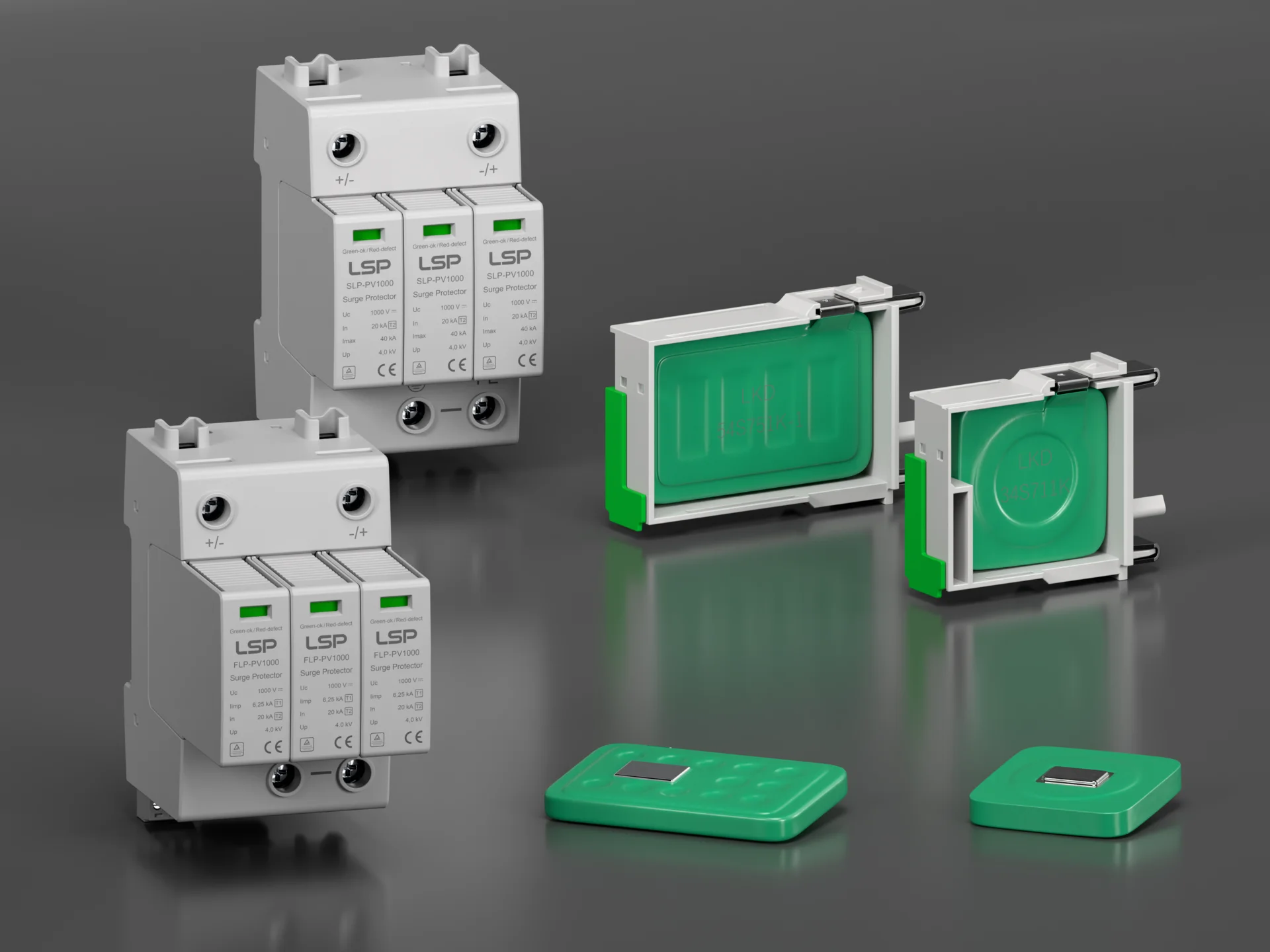

MOV в устройствах защиты от импульсных перенапряжений постоянного тока
Металлооксидный варистор (MOV) используется во многих устройствах защиты от импульсных перенапряжений. MOV действует как умный затвор. При нормальном напряжении он остается закрытым. Если напряжение становится слишком высоким, MOV открывается. Он позволяет лишнему току уходить от вашего оборудования.
Реакция на перенапряжение MOV
MOV реагируют очень быстро. Если молния или коммутация вызывают высокое напряжение, MOV зажимает его. Затем MOV отправляет дополнительный ток в землю. Благодаря этому ваши устройства не пострадают. MOV могут выдерживать множество перенапряжений. Но очень сильные перенапряжения могут через некоторое время вывести их из строя.
GDT
Газоразрядные трубки (GDT) помогут защитить и вашу систему. Эти детали можно найти в хороших сетевых фильтрах.
Эксплуатация GDT
GDT работает как выключатель. Если напряжение становится слишком высоким, GDT включается. Он создает путь для дополнительного тока. GDT направляет дополнительный ток в землю. Это обеспечивает безопасность вашего оборудования во время больших скачков напряжения, например, от молнии.
Функции безопасности
Безопасность имеет большое значение в каждом Устройство защиты от перенапряжения постоянного тока. Хорошие конструкции имеют дополнительные функции для безопасности.
Предохранители и разъединители
Предохранители и разъединители - это резервные средства защиты. Если скачок напряжения слишком сильный или сломалась какая-то деталь, предохранитель останавливает цепь. Это останавливает ток и помогает предотвратить пожар или другие повреждения. Разъединитель позволяет безопасно извлечь сетевой фильтр для ремонта.
Совет: Многие сетевые фильтры имеют окно состояния. Зеленый цвет означает, что устройство работает нормально. Если оно не зеленое, возможно, устройство сломалось и его нужно заменить.
Эти функции безопасности помогут вам доверять сетевому фильтру. Вы можете посмотреть в окно состояния, чтобы убедиться, что ваша система по-прежнему в безопасности.
Работа при импульсных перенапряжениях
Обнаружение скачков напряжения
Вы должны знать, что происходит, когда начинается перенапряжение. Перенапряжение может возникнуть в результате непрямого грозового перенапряжения, переключения или неисправности в энергосистеме. Сайт Устройство защиты от перенапряжения постоянного тока стоит наготове в вашей цепи. Он постоянно контролирует уровень напряжения. Когда напряжение поднимается выше безопасного предела, устройство сразу же обнаруживает это изменение. Вам не нужно ничего делать. Устройство работает автоматически. Оно не ждет и не делает паузы. Оно реагирует в режиме реального времени, чтобы защитить ваше оборудование.
Отвод избыточного напряжения
Обнаружив скачок напряжения, устройство действует быстро. Основная задача - зажать перенапряжение и передать сверхток в систему заземления. В устройстве используются специальные детали, такие как MOVs, GDTs или TVS-диоды. Эти детали создают путь для дополнительного тока. Сверхток уходит в сторону от чувствительной электроники и безопасно уходит в землю. Это действие обеспечивает безопасность вашей системы. Нормальное напряжение продолжает поступать к вашему оборудованию. Отводится только опасный импульс. Вы не видите и не слышите этот процесс, но он происходит менее чем за миллисекунду. Ваша система остается в безопасности и продолжает работать.
Если вы хотите, чтобы ваша система постоянного тока прослужила дольше, вам нужен сетевой фильтр, способный справиться как с коммутационными перенапряжениями, так и с перенапряжениями, вызванными молнией.
Сброс и отказ устройства
После того как скачок напряжения проходит, устройство возвращается в свое нормальное состояние. Некоторые сетевые фильтры самостоятельно перезагружаются и готовятся к следующему событию. Другие могут потребовать замены какой-либо детали, например предохранителя, если скачок напряжения был очень сильным. Если устройство подвергается слишком большому количеству скачков напряжения или одному очень сильному скачку напряжения, срок его службы может закончиться. Вы можете увидеть, что окно состояния или индикатор изменили цвет. Это говорит о том, что устройство требует внимания. Проверяйте сетевой фильтр часто. Замените его, если он подает признаки неисправности. Так вы сохраните безопасность и работоспособность системы.
Типы устройств защиты от импульсных перенапряжений постоянного тока
Тип 1+2 и Тип 2
Существует два основных вида Устройство защиты от перенапряжения постоянного тока устройства. Это тип 1+2 и тип 2. Каждый тип помогает защитить ваше оборудование особым образом.
Тип 1+2: Этот тип используется при высокой вероятности грозовых разрядов. Он может справиться с большими внешними перенапряжениями, например, от молнии вблизи вашей системы. Устройства типа 1+2 должны соответствовать строгим правилам IEC/EN 61643-31. Важным показателем для устройств типа 1+2 является Iimp. Iimp показывает, какой импульсный ток устройство может безопасно направить на землю. Их устанавливают на главном входе постоянного тока, например там, где солнечные панели подключаются к инвертору.
Тип 2: Этот тип используется внутри системы, после основного входа. Устройства типа 2 защищают от коммутационных перенапряжений и небольших грозовых перенапряжений. Основными цифрами для типа 2 являются In и Imax. In означает нормальный ток разряда. Imax означает наибольший ток разряда, который может выдержать устройство. Устройства типа 2 устанавливаются в распределительных коробках или рядом с чувствительным оборудованием.
Всегда проверяйте правила IEC/EN 61643-31, прежде чем выбрать сетевой фильтр для своей системы.
Области применения
Вы можете использовать эти сетевые фильтры во многих местах. Вот некоторые распространенные варианты использования:
Солнечные фотоэлектрические системы
Системы хранения энергии
Зарядные станции для электромобилей
Промышленные панели управления
Базовые станции телекоммуникаций
В солнечных фотоэлектрических системах вы защищаете сторону постоянного тока и инвертор. В накопителях энергии вы обеспечиваете безопасность батарей и электроники. При зарядке электромобилей вы предотвращаете простои и проблемы с оборудованием. Промышленные и телекоммуникационные объекты используют сетевые фильтры для поддержания нормальной работы.
Выбор правильного типа
Вам нужно выбрать сетевой фильтр, подходящий для вашей системы. Вот несколько шагов, которые помогут вам в выборе:
Проверьте уровень риска: Если на вашем участке много бурь или высоких зданий, используйте тип 1+2 на главном входе.
Посмотрите на точку установки: Установите тип 1+2 на главном входе постоянного тока. Используйте тип 2 для защиты далее по линии.
Проверьте напряжение и ток в системе: Убедитесь, что сетевой фильтр соответствует напряжению и току вашей системы.
Соблюдайте правила IEC: Всегда выбирайте устройства, протестированные в соответствии с IEC/EN 61643-31.
Подумайте о техническом обслуживании: Выбирайте устройства с прозрачными окнами состояния для удобной проверки.
Если вы выполните эти действия, ваша система постоянного тока будет защищена от слишком высокого напряжения или тока. Кроме того, ваше оборудование прослужит дольше.
Настройка устройства защиты от импульсных перенапряжений постоянного тока
Параметры выбора
Когда вы выбираете Устройство защиты от перенапряжения постоянного тока, Но некоторые вещи имеют наибольшее значение. Первое - это максимальное непрерывное рабочее напряжение (MCOV). Оно показывает самое высокое напряжение, которое устройство может безопасно выдержать. Следующий параметр - номинальный ток разряда. Он показывает, какой сверхток устройство может отправить на землю во время скачка напряжения. Еще один параметр - номинальный импульсный ток. Он показывает, какой ток устройство может выдержать при грозовых перенапряжениях. Время отклика также важно. Быстрое время отклика означает, что устройство может быстро остановить перенапряжение. Также следует проверить показатель устойчивости к короткому замыканию. Это позволяет определить, остается ли устройство в безопасности во время короткого замыкания. Всегда выбирайте устройства, протестированные в соответствии со стандартами IEC/EN 61643-31. Все это поможет вам выбрать правильное устройство для вашей системы.
Советы по установке
Поместите устройство рядом с оборудованием, которое вы хотите защитить. Короткие провода помогают устройству работать лучше. Для подключения к системе заземления используйте толстый провод. Провод должен быть прямым, без изгибов и петель. Изгибы могут замедлить передачу сверхтока. Следуйте схеме подключения, прилагаемой к устройству. Устанавливайте устройство в сухом и чистом месте. Влага или пыль могут ухудшить работу устройства. Убедитесь, что вы можете легко достать устройство. Это поможет вам проверить и заменить его при необходимости.
Совет: Перед установкой устройства выключите питание. Это обеспечит вашу безопасность.
Рекомендации по техническому обслуживанию
Часто проверяйте устройство, чтобы убедиться в его работоспособности. Посмотрите на окно состояния или индикатор на предмет изменения цвета. Если цвет изменился, возможно, вам нужно заменить устройство. Очистите устройство от пыли и грязи. Проверьте провода на наличие повреждений или ослабленных соединений. Сломанные провода могут помешать работе устройства. Проверьте систему заземления, чтобы убедиться в ее работоспособности. Хорошее заземление способствует безопасному перемещению сверхтока. Если вы видите повреждения, сразу же замените устройство. Регулярные проверки помогут вашей системе оставаться безопасной и хорошо работать.
Распространенные ошибки
Когда вы устанавливаете Устройство защиты от перенапряжения постоянного тока, При этом следует избегать ошибок. Эти ошибки могут сделать вашу систему небезопасной. Вот некоторые ошибки, которые часто допускают люди:
Выбор неправильного устройства
Вы можете выбрать Устройство защиты от перенапряжения постоянного тока который не соответствует напряжению или току вашей системы. Это означает, что ваше оборудование не защищено. Всегда проверяйте номиналы, чтобы убедиться, что они соответствуют вашей системе.Игнорирование стандартов МЭК
Некоторые люди забывают проверить, не Устройство защиты от перенапряжения постоянного тока встречается МЭК/ЕН 61643-31 стандарты. Устройства без этих знаков могут работать неправильно. Всегда ищите эти знаки перед покупкой.Плохое заземление
Слабое или негерметичное соединение с система заземления является большой проблемой. Если сверхток не может пройти на землю, устройство не сможет защитить ваше оборудование. Используйте толстые и прямые провода для заземления.Длинные или петлеобразные провода
Длинные провода или провода с петлями замедляют скорость прохождения сверхтока. Эта ошибка может замедлить защиту. Для достижения лучших результатов держите провода короткими и прямыми.Неправильное место установки
Размещение Устройство защиты от перенапряжения постоянного тока далеко от оборудования, которое вы хотите защитить, является распространенной ошибкой. Устройство должно находиться рядом с точкой входа или чувствительной нагрузкой. Такая установка обеспечивает более быструю и качественную защиту.Пропуск регулярных проверок
Некоторые люди устанавливают устройство и забывают о нем. Со временем на нем может накопиться пыль, грязь или повреждения. Необходимо часто проверять окно состояния и очищать область.Не заменяйте изношенные устройства
A Устройство защиты от перенапряжения постоянного тока может износиться после многочисленных скачков напряжения. Если вы игнорируете индикатор состояния или предупреждающие знаки, ваша система остается в опасности. Замените устройство, если оно подает признаки неисправности.Смешивание устройств переменного и постоянного тока
Использование сетевого фильтра переменного тока в системе постоянного тока - ошибка. Конструкция и номиналы отличаются. Всегда используйте устройство, предназначенное для систем постоянного тока.
Примечание: Большинство проблем можно устранить, прочитав руководство и выполнив шаги по настройке.
Вот простая таблица, которая поможет вам заметить ошибки:
Ошибка | Что происходит |
|---|---|
Неправильный рейтинг устройства | Без защиты |
Нет стандарта IEC | Ненадежная работа |
Плохое заземление | Перегрузка по току не отведена |
Длинные провода | Медленный отклик |
Неправильное расположение | Слабая защита |
Не требует обслуживания | Сбой устройства |
Не заменяя устройство | Система в зоне риска |
Смешивание устройств переменного и постоянного тока | Несовместимая защита |
Если вы избежите этих ошибок, ваш Устройство защиты от перенапряжения постоянного тока будет работать исправно. Ваша система будет надежно защищена от перенапряжения и скачков напряжения.
Решения LSP DC Surge Protector
Обзор бренда LSP
LSP помогает обеспечить безопасность систем постоянного тока. Компания начала свою деятельность в 2010 году. LSP быстро стала лидером в области защиты от перенапряжений. Они сосредоточены на создании более совершенных продуктов путем проведения исследований. LSP производит устройства на современных заводах с жесткой проверкой качества. Вы получаете безопасность благодаря их многолетней работе и заботе. LSP защищает более 1200 компаний в 35 странах. Их цель - предотвратить ущерб от внезапных скачков напряжения и грозовых разрядов. LSP стремится быть лучшей в области защиты от перенапряжения. Они всегда ищут новые способы помочь вам сохранить ваше оборудование в безопасности.
LSP DC Surge Protector Особенности
Устройства защиты от перенапряжений постоянного тока LSP обеспечивают надежную защиту солнечных фотоэлектрических батарей, накопителей энергии и промышленных систем постоянного тока. LSP использует специальные детали, такие как LKD MOVs и Vactech GDTs. Эти детали зажимают высокое напряжение и направляют дополнительный ток на землю. Конструкция является модульной, поэтому ее можно легко и безопасно установить. Вы можете использовать сетевые фильтры LSP для установок типа 1+2 и типа 2. Защитный сердечник снижает риск возгорания на 25%. Корпус V-0 прочен и устойчив к нагреву. Вы можете наблюдать за состоянием устройства с помощью прозрачного окна состояния. Сетевые фильтры LSP хорошо работают на улице, поскольку не пропускают влагу. Металлические контакты противостоят высокому напряжению, поэтому ваша система остается надежной. Вы получаете 5-летнюю гарантию и быструю помощь от службы поддержки.
Сетевые фильтры LSP DC помогают вашим системам оставаться в безопасности и работать исправно даже во время грозовых перенапряжений или коммутационных событий.

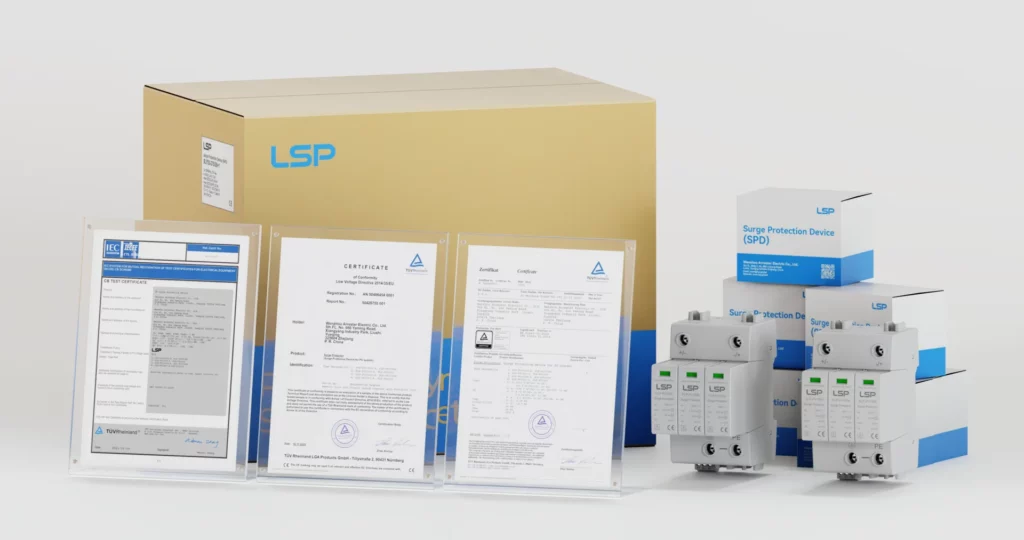

Сертификация и надежность
Вам нужны устройства защиты от импульсных перенапряжений, которые соответствуют строгим правилам. Компания LSP тестирует всю продукцию на соответствие стандартам IEC/EN 61643-31. Компания имеет сертификаты TUV, CB и CE. Они свидетельствуют о том, что сетевые фильтры LSP безопасны и хорошо работают во всем мире. LSP использует передовые лаборатории для тестирования каждого устройства на точность и прочность. Вы можете доверить LSP надежную защиту в сложных условиях. Их обещание качества означает, что вы получите продукцию, которая прослужит долго. Служба поддержки LSP поможет с настройкой, проверкой и вопросами.
Примеры применения
Вы можете поставить Устройство защиты от перенапряжения постоянного тока во многих местах. Эти устройства помогают защитить ваши электрические системы от слишком высокого напряжения или тока. Вот несколько распространенных способов их использования для надежной защиты:
Солнечные фотоэлектрические системы
Солнечные электростанции используют Устройства защиты от перенапряжения постоянного тока много. Солнечные панели соединяются в длинные ряды. Молния или переключение могут вызвать высокое напряжение. Вам нужно остановить повышенное напряжение и отправить дополнительный ток в землю. Это обеспечит безопасность солнечных инверторов, панелей и мониторов. Кроме того, снижается вероятность простоев и дорогостоящего ремонта.Системы хранения энергии
В аккумуляторных батареях используются Устройства защиты от перенапряжения постоянного тока. Эти системы сохраняют энергию для последующего использования. Скачки напряжения могут повредить батареи, блоки управления и электронику. Использование сетевого фильтра помогает системе работать хорошо и служить дольше. Вы также защищаете свои деньги, потраченные на батареи.Зарядные станции для электромобилей
Станции зарядки электромобилей используют высокое напряжение постоянного тока. Скачки напряжения могут происходить из-за коммутации или молнии. A Устройство защиты от перенапряжения постоянного тока обеспечивает безопасность точек зарядки и элементов управления. Это означает, что водители могут заряжать автомобили без проблем. Кроме того, вы предотвращаете проблемы с обслуживанием.Промышленные панели управления
На заводах используется множество машин, питающихся от постоянного тока. Скачки напряжения могут остановить машины или вывести из строя датчики. Вы используете Устройство защиты от перенапряжения постоянного тока чтобы поддерживать производственные линии в рабочем состоянии. Это поможет вам избежать задержек и поломок оборудования.Телекоммуникационные базовые станции
Телекоммуникационные вышки нуждаются в постоянном питании постоянного тока. Скачки напряжения могут привести к потере сигнала или отключению оборудования. С Устройство защиты от перенапряжения постоянного тока, Вы обеспечиваете работу систем связи. Кроме того, вы защищаете чувствительную электронику от слишком высокого напряжения.
Вы можете использовать Устройства защиты от перенапряжения постоянного тока Везде, где важно питание постоянным током. Эти устройства помогут сохранить безопасность и работоспособность ваших систем.
Вот таблица, показывающая, где используется Устройство защиты от перенапряжения постоянного тока:
Область применения | Что вы защищаете | Почему вам нужна защита |
|---|---|---|
Солнечные фотоэлектрические системы | Панели, инверторы, мониторы | Остановите простои и повреждения |
Системы хранения энергии | Батареи, блоки управления | Сделайте систему долговечной и сократите количество отказов |
Зарядные станции для электромобилей | Зарядные устройства, управляющая электроника | Обеспечьте безопасную и стабильную зарядку |
Промышленные панели | Машины, датчики | Продолжайте производство |
Телекоммуникационные базовые станции | Рации, источники питания | Поддерживайте связь |
Вы можете увидеть Устройства защиты от перенапряжения постоянного тока важны во многих областях. Они помогают защитить оборудование, сэкономить деньги и поддерживать системы в рабочем состоянии. Если вы хотите узнать больше, посетите веб-сайт LSP по адресу https://lsp.global/.
Вам нужен сетевой фильтр постоянного тока, чтобы обезопасить ваши системы постоянного тока от слишком высокого напряжения или тока. Это устройство поможет вашему оборудованию служить дольше и работать хорошо. Выберите устройство, подходящее для вашей системы. Установите его в нужном месте и часто проверяйте. Эти шаги помогут вам предотвратить повреждения и сэкономить деньги. LSP предлагает вам надежные способы защиты вашего оборудования. Зайдите на сайт LSP, чтобы узнать, как обеспечить безопасность систем постоянного тока уже сегодня.
Часто задаваемые вопросы
Что такое сетевой фильтр постоянного тока?
A Устройство защиты от перенапряжения постоянного тока это устройство, обеспечивающее безопасность систем постоянного тока. Оно ищет внезапные скачки напряжения. Обнаружив его, он быстро зажимает высокое напряжение. Затем он направляет дополнительный ток на землю. Это помогает защитить оборудование от повреждений.
Что вызывает скачки напряжения в системах постоянного тока?
Скачки напряжения могут возникать из-за коммутации, неисправностей или молнии. Такие скачки напряжения могут повредить вашу электронику. Если вы не используете Устройство защиты от перенапряжения постоянного тока, Ваша система находится под угрозой.
Что произойдет, если не использовать сетевой фильтр постоянного тока?
Ваше оборудование может сломаться или перестать работать. Скачки напряжения могут привести к дорогостоящему ремонту или простою. A Устройство защиты от перенапряжения постоянного тока поможет вашей системе прослужить дольше.
В чем разница между сетевыми фильтрами постоянного тока типа 1+2 и типа 2?
Тип 1+2 блокирует большие скачки напряжения, например, от молнии. Тип 2 справляется с меньшими перенапряжениями, например, при коммутации. Тип 1+2 устанавливается на главном входе. Тип 2 проникает дальше в систему.
Что нужно проверить перед выбором сетевого фильтра постоянного тока?
Проверьте напряжение и силу тока в системе. Посмотрите на номиналы устройства. Убедитесь, что оно соответствует стандартам IEC/EN 61643-31. Выберите протектор, подходящий для вашей системы.
Какое обслуживание требуется сетевому фильтру постоянного тока?
Часто проверяйте окно состояния на предмет изменения цвета. Следите за предупреждающими знаками. Очистите область и проверьте провода на наличие повреждений. Замените устройство, если оно работает неправильно.
Какова роль заземления в устройстве защиты от импульсных перенапряжений постоянного тока?
Заземление обеспечивает безопасный путь для дополнительного тока. Сайт Устройство защиты от перенапряжения постоянного тока посылает избыточный ток на землю. Хорошее заземление помогает устройству защитить ваше оборудование.
Какие устройства нуждаются в сетевом фильтре постоянного тока?
Вам нужен Устройство защиты от перенапряжения постоянного тока для солнечных фотоэлектрических батарей, накопителей энергии, зарядки электромобилей и другого оборудования, работающего от постоянного тока. Это обеспечивает безопасность вашей системы от скачков и перенапряжения.
