Да, вы можете подключить к объединительной коробке фазы с разным напряжением, но при этом необходимо полностью осознавать все последствия такого решения.
Ключевые выводы
К одной соединительной коробке можно подключить цепочки с разным напряжением, но система будет работать при самом низком напряжении.
Правило 33% поможет вам определить, является ли разница напряжений допустимой.
Небольшие перепады напряжения приводят к незначительным потерям мощности, но значительные перепады приводят к растрате энергии.
Несоответствие напряжений может привести к появлению обратного тока, что может вызвать повреждение солнечных панелей.
Используйте отдельные входы MPPT, чтобы избежать проблем с согласованием напряжения.
Оптимизаторы DC-DC устраняют разницу напряжений и повышают выходную мощность.
Всегда правильно подключайте каждую цепочку, чтобы обеспечить защиту от обратного тока.
Прежде чем использовать источники питания с разным напряжением в солнечной системе, проконсультируйтесь со специалистом.
Краткий ответ о различных напряжениях в цепи
Простое «да» с важными оговорками
К одной соединительной коробке можно подключать цепочки солнечных панелей с разным напряжением. Такая конфигурация физически возможна, и ваша система будет вырабатывать электроэнергию. Однако необходимо понимать, что происходит внутри этой соединительной коробки, когда напряжения не совпадают. При параллельном подключении все цепочки имеют одинаковое напряжение на шине. Общее напряжение системы не может превышать напряжение самой низкой цепочки.
Если одна цепочка генерирует 350 вольт, а другая — 300 вольт, то вся ваша солнечная батарея будет работать при напряжении 300 вольт. Цепочка с более высоким напряжением фактически «опускается» до уровня более слабой цепочки. Это ограничение не препятствует работе системы, но влияет на эффективность вклада каждой цепочки в общую производительность.
Правило 33% служит практическим ориентиром для оценки целесообразности предлагаемой вами конфигурации. Согласно этому правилу, разница напряжений между параллельно соединенными цепочками должна оставаться в пределах 33%, чтобы избежать значительного снижения производительности. Меньшие различия, например в пределах 5–10%, как правило, приводят к незначительным потерям. Более значительные различия, приближающиеся к пороговому значению 33% или превышающие его, создают все более проблемные условия.
Вам следует измерять напряжение в цепочках в реальных условиях эксплуатации, а не полагаться исключительно на данные, указанные на паспортной табличке. На фактическое рабочее напряжение влияют температура, износ панелей и характер затенения. Цепочка, которая на бумаге выглядит хорошо сбалансированной, в реальных условиях может вести себя иначе.
Два основных риска: эффективность и ущерб
Первый риск связан с потерей эффективности по всей солнечной батарее. Когда вы принудительно понижаете напряжение в цепочке с более высоким напряжением, чтобы оно соответствовало напряжению соседней цепочки с более низким напряжением, вы теряете потенциальную энергию, которую эта цепочка могла бы произвести. Согласно документации PVsyst, несоответствие напряжений между параллельно соединенными цепочками оказывает гораздо меньшее влияние по сравнению с несоответствием токов внутри одной цепочки. Результирующие потери мощности, как правило, остаются очень низкими.
Значения по умолчанию в PVsyst для потерь из-за несоответствия напряжения в цепочках невелики: 0% для одной цепочки на один MPPT, 0,05% для двух цепочек, 0,1% для трех–десяти цепочек и 0,15% для более десяти цепочек. Эти цифры свидетельствуют о том, что небольшие различия в напряжении оказывают минимальное влияние на производительность в большинстве конфигураций. Потери растут пропорционально количеству соединяемых параллельных цепочек, но даже в крупных массивах потерь от одного только несоответствия напряжений относительно невелики.
Второй риск связан с возможным повреждением в результате обратного тока. Такая ситуация возникает, когда напряжение в цепочке падает ниже напряжения общей шины. Типичными причинами являются отсутствующие модули, закороченные байпасные диоды или обрывы в подцепочках. Неисправная цепочка в этом случае работает в четвёртом квадранте, рассеивая энергию вместо её генерации. Максимальный обратный ток приблизительно равен (N-1) × 1,25 × Isc, где N обозначает количество параллельных цепочек.
Этот ток может значительно превышать номинальную стойкость модуля к обратному току. Например, неисправная цепочка может подавать ток силой 122 ампера на модуль, рассчитанный лишь на 25 ампер. Такой уровень тока приводит к термическому повреждению, разрушению паяных соединений, повреждению герметизирующего материала и потенциальной опасности возгорания. Модуль, через который прошел обратный ток, необходимо заменить, поскольку повреждения незаметно накапливаются с течением времени.
Когда разница в напряжении может быть допустимой
Расхождения в напряжении становятся допустимыми, если их величина остается небольшой, а при проектировании системы они учитываются. Системы с несколькими цепочками, в которых колебания напряжения не превышают 5%, как правило, работают без заметного снижения производительности. Данные PVsyst подтверждают этот факт: даже при наличии нескольких цепочек на каждый вход MPPT предполагаемые по умолчанию потери остаются ниже 0,15%.
Эти цифры свидетельствуют о том, что стандартные производственные допуски и незначительные колебания температуры в массиве редко дают повод для беспокойства. Вам следует сосредоточить внимание на предотвращении значительных различий в напряжении, а не на стремлении к идеальному согласованию.
Проблемы с конфигурацией возникают при объединении цепочек с принципиально разными характеристиками. Совмещение цепочек с разным количеством панелей, разными моделями панелей или значительно отличающимися углами наклона приводит к возникновению перепадов напряжения, превышающих практические пределы. Соединение цепочки из десяти панелей с цепочкой из восьми панелей приводит к перепаду напряжения около 20%, приближающемуся к пороговому значению 33%.
Такое несоответствие требует тщательного анализа, прежде чем приступать к дальнейшим действиям. Ваш коробка соединителя фотоэлементов Компоненты, в том числе предохранители и разъединители, должны безопасно выдерживать возникающие токовые нагрузки. Коробки объединения цепочек, оснащенные предохранителями с надлежащим номиналом для каждого входа, обеспечивают необходимую защиту от обратного тока.
Кроме того, следует учитывать, как MPPT-трекеры вашего инвертора реагируют на разное напряжение. Каждый вход MPPT работает независимо, находя свою собственную точку максимальной мощности. Если вы сможете подключить несовпадающие по напряжению цепочки к отдельным входам MPPT, а не объединять их в одну шину, вы полностью устраните проблему несовпадения напряжений.
Такой подход позволяет сохранить производительность каждой цепочки без использования дополнительного оборудования. В случае отсутствия отдельных входов оптимизаторы DC-DC предлагают альтернативное решение, регулируя напряжение каждой цепочки до того, как она поступит в комбайнер. Эти устройства увеличивают стоимость и сложность системы, но позволяют избежать потерь эффективности и рисков для безопасности, связанных с несогласованными параллельными соединениями.
Основы напряжения в цепочке и солнечного соединительного блока
Что такое напряжение в цепи?
Напряжение цепочки определяется как произведение номинального напряжения модуля на общее количество модулей, соединенных последовательно. В цепочках солнечных панелей фотоэлектрические модули соединяются последовательно для повышения электрического потенциала в соответствии с требованиями к входному напряжению инвертора. Последовательное соединение суммирует напряжения, сохраняя ток постоянным. При соединении десяти солнечных модулей, каждый из которых имеет номинальное напряжение 35 вольт, напряжение в цепочке составляет 350 вольт.
Это значение определяет режим работы вашей системы. Правильный расчет напряжения в цепочке гарантирует надлежащую работу комбайнера.
Как работает солнечный комбайнер
Солнечный комбайнер выступает в качестве центрального узла соединения для ваших параллельно соединенных цепочек. Сам по себе комбайнер не изменяет напряжение. Он обеспечивает параллельное соединение, позволяя токам от каждой цепочки суммироваться на выходе. Напряжение каждой цепочки внутри комбайнера остается равным напряжению общей шины.
Две цепочки одинаковой длины генерируют в два раза больше тока при том же напряжении, что и одна цепочка. Современные интегрированные комбайнерные коробки оснащены функциями мониторинга на уровне цепочек. Эти функции позволяют отслеживать производительность каждой цепочки из центральной диспетчерской.
Роль предохранителей и разъединительных устройств
Ваш комбайнер оснащён защитными элементами для каждой цепочки. Предохранители защищают от перегрузки по току в случае, если обратный ток протекает от исправных цепочек в неисправную. Блокирующие диоды обеспечивают дополнительную защиту. В конфигурации с двумя последовательными парами солнечных панелей, каждая из которых вырабатывает 24 вольта и 8 ампер, затененная солнечная панель может привести к падению выходного напряжения одной пары до 12 вольт.
Если на затененной паре отсутствует блокирующий диод, напряжение 24 В от исправной пары вызывает обратный ток через затененную цепочку. Блокирующий диод пропускает ток только в одном направлении, предотвращая такую обратную подачу тока. Для полной защиты необходимы как предохранители, так и диоды.
Предельное напряжение при параллельном соединении
Параллельное соединение внутри вашего комбайнера накладывает строгое ограничение по напряжению. При параллельном подключении нескольких цепочек вся система работает при напряжении, равном наименьшему из напряжений в отдельных цепочках. Это ограничение обусловлено особенностями параллельных цепей. Ваш комбайнер должен безопасно справляться с такой ситуацией.
Токи от каждой цепочки суммируются, но напряжение в системе не может превышать напряжение самого слабого звена. Это особенность необходимо учитывать при проектировании солнечной системы. Незначительные различия приводят к минимальным потерям, однако значительные различия вынуждают цепочки с более высоким напряжением работать ниже своего потенциала.
Идеальный вариант: согласованные напряжения на строках
Выравнивание напряжений в цепочках дает ряд преимуществ. Вы предотвращаете неравномерное распределение тока по параллельным цепочкам. Вы создаете сбалансированную систему, в которой все солнечные модули имеют одинаковые номинальные характеристики. Вы избегаете потерь из-за несоответствия, обеспечивая одинаковую ориентацию и уровень затенения каждой солнечной панели. Даже незначительные различия в выходной мощности приводят к снижению КПД.
Ваша коробка объединения фотоэлектрических цепочек работает наиболее эффективно, когда напряжение во всех цепочках примерно одинаково. Коробки объединения цепочек, оснащённые компонентами с соответствующими номинальными характеристиками, обеспечивают такую сбалансированную конфигурацию.
Последствия несовпадения напряжений в цепочках
Снижение эффективности и выходной мощности
Несоответствие напряжений напрямую снижает эффективность сбора энергии вашей солнечной батареи. При параллельном подключении цепочек с разным напряжением цепочка с более высоким напряжением вынуждена работать при более низком напряжении общей шины. Такое вынужденное снижение мощности приводит к потере потенциальной энергии, которую могла бы произвести более мощная цепочка. Эта мощность теряется безвозвратно — ни одна настройка инвертора или регулировка системы управления не позволит её восстановить.
Величина потерь зависит от величины разницы напряжений. Небольшие различия в пределах 5–% дают пренебрежимо малые потери. Ваша система может потерять менее одного процента от общей выходной мощности. Более значительные различия приводят к более существенным потерям. Цепочка из десяти панелей, подключенная параллельно цепочке из восьми панелей, создает разницу напряжений примерно в 20%.
Такая конфигурация вынуждает цепочку из десяти панелей работать значительно ниже точки максимальной мощности, что приводит к потере значительной части её потенциальной выработки.
Важное значение имеет также количество параллельно соединенных цепочек. Каждая дополнительная цепочка, подключенная к одной и той же шине, усиливает эффект несоответствия. При наличии двух цепочек цепочка с более низким напряжением снижает напряжение только одной из них. При наличии пяти цепочек четыре исправные цепочки вынуждены работать при пониженном уровне напряжения. Потери соответственно возрастают, в результате чего одна проблемная цепочка превращается в проблему эффективности всей системы.
Как MPPT-трекеры работают в режиме смешанного напряжения
Системы отслеживания точки максимальной мощности (MPPT) вашего инвертора определяют, насколько сильно несоответствие напряжений влияет на работу вашей системы. Инверторы с несколькими входами MPPT содержат несколько независимых модулей преобразователей постоянного тока в постоянный. Каждый модуль самостоятельно отслеживает свою точку максимальной мощности. Такая архитектура позволяет одному инвертору одновременно обрабатывать совершенно разные конфигурации цепочек без ущерба для производительности.
Ключевое различие заключается в том, как вы группируете цепочки. Цепочки, подключенные параллельно к одному и тому же входу MPPT, должны иметь одинаковое напряжение. Они должны состоять из одинакового количества панелей и быть одной и той же модели. Несоответствие параллельных цепочек на одном трекере приводит к дисбалансу тока и потерям энергии.
Однако цепочки, подключенные к разным входам MPPT, могут иметь совершенно разную длину и напряжение. Вы можете без каких-либо проблем подключить восемь панелей к MPPT1 и шесть панелей к MPPT2.
Эта конструкция идеально подходит для крыш, разделенных по оси «восток-запад». Одна сторона крыши получает утреннее солнце, а другая — дневное. Их напряжение меняется в течение дня в зависимости от угла наклона солнца и колебаний температуры. Отдельные входы MPPT позволяют каждому трекеру оптимизировать работу независимо. Ни одна из групп не снижает эффективность другой. Если ваш комбайнер питает несколько входов MPPT, вы можете сгруппировать несовпадающие цепочки по трекерам, а не вынужденно объединять их в одну общую шину.
Частичное затенение и несоответствие напряжения
Частичное затенение создает условия динамического несоответствия напряжений, которые меняются в течение дня. Когда одна цепочка в параллельной системе попадает в зону затенения, выходной ток по ней падает. В результате затененная цепочка вынуждена корректировать своё напряжение, чтобы оно соответствовало напряжению остальных цепочек на общей шине. Такая корректировка заставляет затененную цепочку работать в точке с более низкой мощностью, что снижает общий объём вырабатываемой ею энергии.
Эффект затенения может также привести к полному отключению цепочки. В условиях сильного затенения цепочка может вообще не вырабатывать энергию. Напряжение на затененной цепочке остается высоким даже при сильном затенении. Такое поведение не позволяет затененной цепочке отбирать энергию у исправных параллельных соседей. Однако вы все равно теряете весь вклад этой цепочки в выходную мощность вашей солнечной батареи.
Ваша комбайнерная коробка не может отличить затененную цепочку от неисправной. Обе ситуации характеризуются схожими электрическими показателями. Эта неоднозначность затрудняет мониторинг и устранение неисправностей. Вы можете потратить часы на поиск неисправности в “вышедшей из строя” цепочке, которой на самом деле просто требуется обрезка деревьев. Мониторинг на уровне цепочек в современных комбайнерах помогает определить, какая именно цепочка работает с пониженной производительностью, но вам всё равно придётся выяснить, что стало причиной проблемы: затенение или неисправность оборудования.
Взаимодействие между затенением и несоответствием напряжений приводит к кумулятивному эффекту. Затененная цепочка и без того генерирует меньший ток. А если к тому же заставить её работать при более низком напряжении шины, её КПД снижается ещё больше. Суммарный спад эффективности превышает тот, который вызвал бы каждый из этих факторов в отдельности. Именно это взаимодействие объясняет, почему частично затененные массивы с несогласованными цепочками демонстрируют столь низкую производительность по сравнению с хорошо согласованными системами.
Колебания температуры вызывают эффекты, схожие с эффектами затенения, хотя и менее выраженные. Цепочка, находящаяся под прямыми солнечными лучами, нагревается сильнее, чем затененная. Более высокие температуры снижают выходное напряжение панелей. Эти естественные колебания приводят к тому, что даже идентичные цепочки могут демонстрировать незначительные различия в напряжении во время работы. Эти незначительные различия редко вызывают заметные проблемы. Вам следует сосредоточить своё внимание на предотвращении значительных и устойчивых расхождений, а не на стремлении к идеальному равенству напряжений в режиме реального времени.
Ваша солнечная соединительная коробка справляется с этими динамическими условиями благодаря своим защитным элементам. Предохранитель каждой цепочки должен выдерживать токи, возникающие во время затенения. Предохранители с правильным номиналом предотвращают повреждения от обратного тока в случае падения напряжения в одной цепочке. Без надлежащей защиты затененная цепочка может потреблять чрезмерный ток из исправных цепочек, что со временем приведет к тепловому повреждению. Этот сценарий подчеркивает важность профессионального проектирования при планировании подключения цепочек с различными характеристиками к одному комбайнеру.
Меры безопасности при работе со смешанными напряжениями
Риски, связанные с перенапряжением, для компонентов комбайнерной коробки
Каждый компонент соединительной коробки имеет максимальное номинальное напряжение, которое необходимо соблюдать. При подключении цепочек с разным напряжением вы рискуете вывести компоненты за пределы их расчетных характеристик. Соединительная коробка для солнечных батарей, рассчитанная на 600 В постоянного тока, не сможет безопасно работать с массивом цепочек, напряжение в которых приближается к 1000 В постоянного тока. Такое несоответствие создает нагрузку на предохранители, разъединители и шины внутри соединительной коробки.
Номинальное напряжение | Типичное применение | Максимальная длина строки | Стандарты |
|---|---|---|---|
600 В ПОСТОЯННОГО ТОКА | Жилые системы | 8–10 модулей | UL 1741, UL 1077 |
1000 В постоянного тока | Коммерческая крыша | 18–22 модулей | UL 489, IEC 60947-2 |
1500 В постоянного тока | Системы промышленного масштаба | 28–35 модулей | МЭК 60947-2 |
Вы должны убедиться, что каждый компонент в вашей фотоэлектрической соединительной коробке рассчитан на максимальное напряжение, которое может быть сгенерировано вашей конфигурацией. Цепочка с большим количеством панелей генерирует более высокое напряжение, чем более короткая цепочка. Это повышенное напряжение создает нагрузку на изоляцию и зазоры внутри соединительной коробки. Со временем эта нагрузка приводит к износу материалов компонентов и повышает риск выхода из строя. При проектировании системы необходимо учитывать наихудшие сценарии изменения напряжения, в том числе повышение напряжения при низких температурах, которое приводит к увеличению выходной мощности панелей.
Комбайнер, рассчитанный на использование в жилых помещениях, не может обеспечить защиту коммерческой солнечной батареи. Вам необходим комбайнер соответствующего класса, подходящий для конкретного масштаба вашей установки.
Ток обратного хода и обратное смещение
Обратный ток возникает, когда напряжение в одной цепочке опускается ниже напряжения общей шины. В этом случае цепочки с более высоким напряжением пропускают ток в обратном направлении через более слабую цепочку. Этот обратный ток может превышать значение, которое ваши солнечные панели способны безопасно выдержать.
В современных солнечных установках редко возникают серьезные обратные токи, поскольку панели генерируют почти полное напряжение даже при слабом освещении. Однако полностью неисправная цепочка — с вышедшими из строя байпасными диодами или обрывами соединений — представляет собой иную ситуацию. Такая цепочка может потреблять чрезмерный ток из исправных параллельных цепочек. Предохранители вашего комбайнера должны прервать этот ток замыкания на землю до того, как произойдет повреждение.
Номинальная сила тока предохранителя каждой цепочки должна соответствовать конкретной характеристике тока короткого замыкания данной цепочки. Комбайнер с предохранителями надлежащего номинала защищает всю вашу солнечную батарею от каскадных отказов.
Пожарная опасность и соблюдение норм
Несоответствие напряжения создает риск перегрева, который может привести к возгоранию. Когда обратный ток протекает через неисправную цепочку, в солнечных модулях и проводке накапливается тепло. Это тепло приводит к износу паяных соединений и изоляции. Со временем повреждения незаметно накапливаются, пока не происходит катастрофический отказ. Национальный электротехнический кодекс требует наличия надлежащей защиты от перегрузки по току для каждой солнечной установки.
Ваш комбайнер должен соответствовать этим стандартам, чтобы пройти проверку и сохранить действие страхового полиса. Соответствие нормам означает, что каждая цепочка оснащена предохранителем соответствующего номинала, а сам комбайнер рассчитан на напряжение, соответствующее вашей системе. Перед включением системы под напряжение лицензированный электрик должен убедиться, что ваша конфигурация соответствует всем применимым требованиям. Такая проверка защищает ваше имущество и ваши инвестиции в солнечные технологии.
Передовой опыт по устройству фотоэлектрической соединительной коробки
Большинства проблем, связанных с несоответствием напряжений, можно избежать благодаря тщательному проектированию системы. Приведенные ниже рекомендации позволяют защитить солнечное оборудование, обеспечить стабильную выработку энергии и упростить техническое обслуживание. Каждый из этих подходов направлен на устранение конкретного типа неисправности, с которой вы можете столкнуться, задаваясь вопросом: “Можно ли иметь разное напряжение в цепочках, подключенных к соединительному блоку?” Ответ зависит от того, насколько эффективно вы реализуете эти стратегии.
Используйте отдельные входы MPPT
Наличие нескольких входов MPPT в вашем инверторе обеспечивает наиболее оптимальное решение для несогласованных цепочек. Каждый трекер работает автономно, находя собственную точку максимальной мощности без помех со стороны других каналов. Такая архитектура полностью устраняет проблему согласования напряжения. Ваш комбайнер просто направляет каждую группу цепочек на соответствующий трекер.
Рассмотрим две цепочки, ориентированные на восток и запад. При подключении обеих цепочек к одному входу MPPT цепочка с более низким напряжением снижает рабочую точку другой цепочки. Трекер не может одновременно оптимизировать работу обеих цепочек. Одна из цепочек всегда теряет в мощности. В приведенной ниже таблице показана разница:
Конфигурация | Воздействие |
|---|---|
7S E параллельно 7S W на MPPT1 | Незначительные потери, вызванные дополнительными циклами MPPT, инициированными затенением |
7S E на MPPT1 и 7S W на MPPT2 | Отсутствие взаимного влияния между струнами |
Отдельные входы MPPT также обеспечивают изоляцию неисправностей. Если одна цепочка повреждается или сильно загрязняется, другой канал продолжает подавать полную мощность. Вы избегаете вынужденного компромисса между исправными и повреждёнными массивами. Такая конструкция позволяет быстрее выполнять монтаж солнечной установки, поскольку один инвертор обслуживает участки крыши с разными азимутами, не требуя использования нескольких устройств. Ваша солнечная установка выигрывает за счёт снижения сложности оборудования.
Независимые двойные каналы MPPT обеспечивают мониторинг на уровне отдельных каналов. Вы получаете более детальную информацию о состоянии объекта, выработке энергии и данных по устранению неисправностей. Такая наглядность помогает быстро выявлять неэффективные цепочки. Возможности мониторинга вашего комбайнера дополняют эти данные.
Установите оптимизаторы DC-DC или микроинверторы
Когда отдельные входы MPPT недоступны, оптимизаторы DC-DC становятся эффективной альтернативой. Эти устройства регулируют напряжение и ток каждой панели до того, как сигнал поступает в комбайнер. Они эффективно отделяют отдельные модули от ограничений на уровне цепочки. Такой подход хорошо подходит для солнечных установок со сложной схемой затенения.
Рассмотрим затененную панель в цепочке из 20 панелей. Обычно каждая панель вырабатывает 50 В при токе 8,4 А. Когда из-за затенения ток одной панели падает до 3,2 А, ток всей цепочки без оптимизаторов ограничивается значением 3,2 А. Вы теряете 62% потенциальной мощности — 3 200 Вт вместо 8 400 Вт. Оптимизатор изменяет этот результат. Схема преобразования постоянного тока в постоянный повышает ток затененной панели обратно до 8,4 А, одновременно снижая её напряжение до 15 В.
Оптимизатор обеспечивает выходную мощность 126 Вт от этой панели. Остальные 19 панелей продолжают работать на полной мощности, вырабатывая 7 980 Вт. Общая мощность достигает 8 106 Вт, что позволяет сократить потери до всего лишь 3,51 TP3T.
Этот пример демонстрирует, почему оптимизаторы играют важную роль. Они позволяют каждому модулю вырабатывать максимальную мощность, несмотря на затенение или различия в напряжении. Ваш фотоэлектрический соединительный блок получает более равномерный входной сигнал, что снижает нагрузку на защитные компоненты. Соединительный блок работает в пределах своих расчетных параметров.
Правильно пронумеруйте и закрепите каждый шнур
Правильный выбор предохранителей защищает вашу систему от повреждений, вызванных обратным током. Для каждой цепочки требуется собственное, рассчитанное отдельно номинальное значение предохранителя. Нельзя полагаться на единое номинальное значение для всех входов, если напряжения различаются. От этой точности зависит безопасность вашего комбайнера.
Согласно стандарту NEC 690.9, номинальный ток каждого предохранителя в цепочке должен соответствовать значению 156% от тока короткого замыкания (Isc) данной цепочки. Для цепочки с Isc = 10 А рассчитывается значение 15,6 А. Затем значение округляется в большую сторону до ближайшего стандартного номинала предохранителя, обычно 16 А или 20 А. Для другой цепочки с Isc 13 А требуется другой расчет: 1,56 × 13 А = 20,28 А. Вы выбираете следующий стандартный размер выше этого значения, то есть 25 А (предохранитель gPV), при условии, что это допускает максимальный номинальный ток последовательного предохранителя модуля.
Защита от перегрузки по току становится необходимой только в том случае, если суммарный доступный ток от параллельно соединенных цепочек превышает номинальный ток одной цепочки. Такая ситуация обычно возникает при наличии трех и более цепочек. Согласно нормам, все незаземленные проводники фотоэлектрической цепи должны отключаться одновременно. Двухполюсный автоматический выключатель в вашем комбайне выполняет функции как защиты от перегрузки по току, так и отключателя, соответствующего нормам.
Четкая маркировка позволяет избежать путаницы при техническом обслуживании. На каждом предохранителе должны быть указаны номер соответствующей цепочки и номинальная мощность. Ваша солнечная соединительная коробка должна быть оснащена функциями мониторинга на уровне цепочек, позволяющими отслеживать производительность каждой из них. Такой мониторинг поможет вам выявлять проблемы до того, как они усугубятся.
Незначительные различия в напряжении в пределах 5-% остаются допустимыми. Значительные различия, приближающиеся к пороговому значению, установленному правилом 33%, требуют корректировки. Работоспособность вашего комбайнера зависит от этих деталей. Правильно спроектированный солнечный комбайнерный блок обеспечивает максимальную долгосрочную надежность вашей системы.
Заключение
Не следует подключать цепочки с разным напряжением к одной и той же соединительной коробке фотоэлектрической системы без предварительной проверки их электрической совместимости и соответствия номинальных характеристик соединительной коробки требованиям системы. Различия в напряжении, токе, конфигурации модулей и требованиях к MPPT могут повлиять на производительность и безопасность системы. В большинстве фотоэлектрических систем цепочки, подключенные к одному и тому же MPPT, должны иметь схожие электрические характеристики для обеспечения стабильной и эффективной работы.

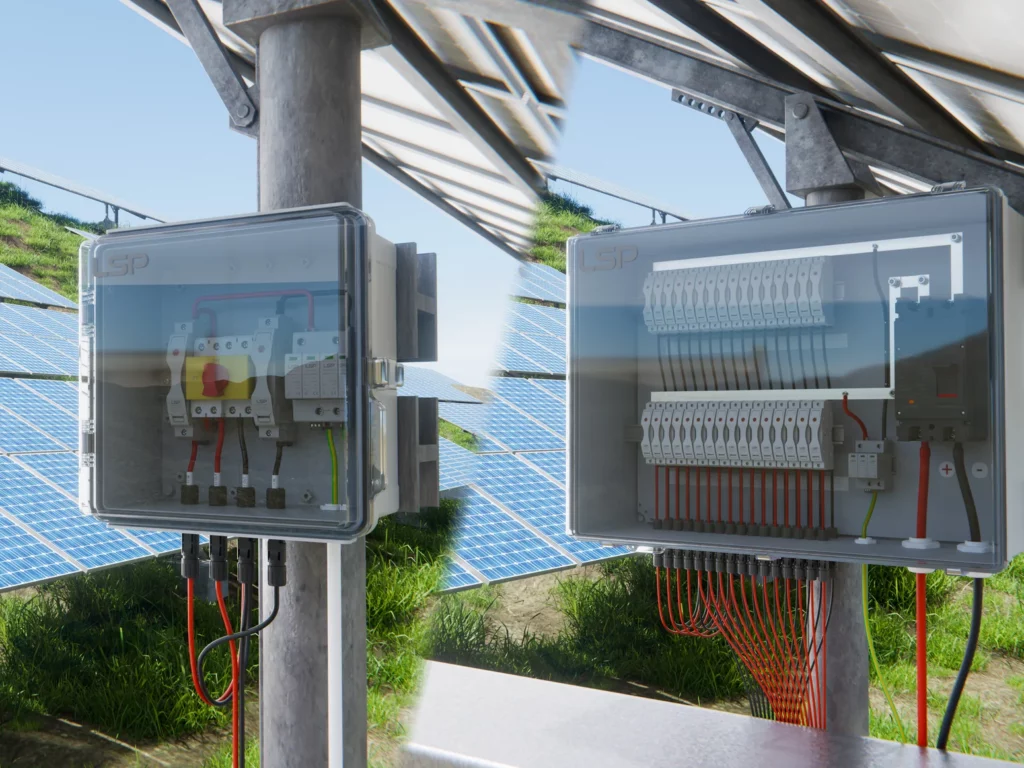

LSP предлагает надёжные решения в виде соединительных коробок для фотоэлектрических систем, предназначенные для упрощения подключения, защиты и распределения нескольких фотоэлектрических цепочек.
Если вы ищете надежного производителя или поставщика соединительных коробок для фотоэлектрических систем, компания LSP готова предложить профессионально разработанные решения для солнечных установок, предназначенных для жилых и коммерческих зданий, а также для крупных промышленных объектов. Опираясь на практический опыт в области оборудования электрической защиты, LSP помогает клиентам выбрать подходящие соединительные коробки для фотоэлектрических систем с учетом напряжения и тока системы, количества цепочек и требований к защите.
Часто задаваемые вопросы
Какую разность напряжений устройство может выдержать?
Незначительные отклонения в пределах 5–10% приводят к пренебрежимо малым потерям. Правило 33% определяет практический предел. За этим порогом потери эффективности становятся значительными. Данные PVsyst показывают, что даже несколько параллельных цепочек теряют менее 0,15% только из-за несоответствия напряжений. Сосредоточьтесь на предотвращении больших расхождений, а не на стремлении к идеальному равенству.
Почему цепочка с самым низким напряжением ограничивает производительность всей моей солнечной батареи?
Параллельные цепи питаются от одной общей шины напряжения. Согласно законам физики, напряжение во всех параллельных ветвях выравнивается. Напряжение в цепочках с более высоким напряжением должно снизиться, чтобы соответствовать уровню самого слабого входа. Это ограничение вытекает из закона Кирхгофа о напряжении. Никакие настройки инвертора или регулировки комбайнера не могут отменить это фундаментальное поведение.
Могут ли настройки инвертора устранить проблемы, связанные с несоответствием напряжения?
Нет. MPPT-трекер вашего инвертора ищет точку максимальной мощности для всей солнечной батареи в целом. Он не может оптимизировать отдельные цепочки, подключенные к одному входу. Отдельные входы MPPT полностью решают эту проблему. Подключите несовместимые цепочки к разным трекерам. Тогда каждый канал будет оптимизироваться независимо, без необходимости идти на компромисс.
Как определить несоответствие напряжения в моей солнечной батарее?
Измерьте рабочее напряжение каждой цепочки в условиях естественного солнечного освещения. На фактические значения влияют температура, износ панелей и затенение. Функции мониторинга на уровне цепочек в современных комбайнерах обеспечивают непрерывное отслеживание показателей по отдельным входам. Регулярно сравнивайте показания по всем цепочкам. Устойчивое отклонение, превышающее 10%, требует проверки и устранения.
