Cum să alegeți protectorul de supratensiune potrivit pentru un serviciu de 200 de amperi

Conceptul de bază al unui serviciu electric de 200 A

Un sistem de servicii electrice de 200 de amperi se referă de obicei la un sistem de distribuție de joasă tensiune AC în care tabloul principal de distribuție (MDB) sau întrerupătorul de la intrarea în serviciu are un curent nominal de 200 de amperi.

Valoarea nominală “200A” reprezintă capacitatea de transport curent a sistemului, nu nivelul de tensiune și nu capacitatea de protecție la supratensiune.

Prin urmare, mulți utilizatori presupun în mod eronat că un “sistem de 200 A necesită un dispozitiv de protecție la supratensiune de 200 A”, ceea ce este o neînțelegere frecventă.

Aplicații comune ale unui serviciu electric de 200 A (rezidențial, comercial și industrial)

A serviciu electric de 200 amperi este considerată o capacitate medie spre mare de distribuție a energiei și este utilizată pe scară largă într-o gamă largă de aplicații, de la clădiri rezidențiale la instalații industriale ușoare.

1. Aplicații rezidențiale

În America de Nord, Europa și multe părți ale Asiei, un Panou de servicii de 200 amperi este una dintre cele mai comune configurații de distribuție a energiei electrice rezidențiale și este utilizată de obicei pentru:

• Case unifamiliale
• Case mari și reședințe de lux
• Case cu sisteme centrale de aer condiționat
• Case echipate cu încărcătoare EV

Pe măsură ce electrificarea rezidențială continuă să crească, serviciu electric de 200 amperi a devenit treptat standardul pentru casele moderne.

2. Aplicații comerciale

În clădirile comerciale, un serviciu de 200 amperi este utilizat în mod obișnuit pentru sarcini electrice de dimensiuni mici și medii, cum ar fi:

• Clădiri mici de birouri
• Magazine cu amănuntul și lanțuri de magazine
• Sisteme auxiliare de distribuție a energiei pentru restaurante și hoteluri
• Sisteme comerciale de iluminat și HVAC

Aceste aplicații au de obicei câteva caracteristici comune:

• Sarcini electrice diverse
• Echipamente electronice sensibile
• Cerințe mai ridicate privind calitatea energiei electrice și fiabilitatea sistemului

Din acest motiv, instalarea unui protector de supratensiune este deosebit de importantă în mediile comerciale.

3. Aplicații industriale

În instalațiile industriale, un serviciu electric de 200 amperi este adesea utilizat pentru:

• Linii de producție mici
• Panouri de comandă și sisteme secționale de distribuție a energiei
• Circuite de alimentare a echipamentelor auxiliare
• Facilități de depozitare și logistică

Deși un serviciu de 200 amperi nu este de obicei considerat un sistem principal de distribuție în fabricile mari, acesta servește adesea ca punct critic de distribuție a energiei pentru echipamente și procese importante.

Prin urmare, selectarea corectă a protector de supratensiune pentru aceste sisteme este esențială pentru a asigura fiabilitatea echipamentelor și pentru a reduce la minimum timpii morți cauzați de trăsnete și supratensiuni tranzitorii.

De ce un serviciu de 200 de amperi are nevoie în continuare de un dispozitiv de protecție împotriva supratensiunilor?

Mulți oameni au o concepție greșită comună: “Doar sistemele industriale mari de alimentare au nevoie de un SPD. Un serviciu electric de 200 de amperi ar trebui să fie deja suficient de sigur.”

În realitate, un serviciu electric de 200 amperi este unul dintre cele mai frecvente scenarii în care protecția la supratensiune este esențială. Motivele sunt explicate mai jos.

1. Un serviciu de 200 de amperi este, de obicei, punctul principal de intrare a energiei electrice

În majoritatea clădirilor, Panou de servicii de 200 amperi este primul punct în care energia electrică intră în clădire și servește drept centru primar de distribuție a energiei.

Aceasta înseamnă că este:

• Prima locație expusă la descărcări electrice externe
• Punctul cel mai direct afectat de supratensiunile de comutare a utilităților
• Punctul de protecție primară pentru toate echipamentele electrice din aval

Fără o instalație corespunzătoare protector de supratensiune la acest nivel, fiecare circuit din aval și fiecare dispozitiv conectat este expus riscurilor legate de supratensiune.

2. Echipamentele electrice moderne sunt din ce în ce mai sensibile

A serviciu de 200 amperi furnizează de obicei energie pentru o gamă largă de dispozitive electronice, inclusiv:

• Sisteme de acționare cu frecvență variabilă (VFD)
• Sisteme inteligente pentru locuințe
• Echipamente de rețea (routere și comutatoare)
• Sisteme de iluminat cu LED
• Încărcătoare pentru vehicule electrice
• Sisteme de control PLC utilizate în aplicații comerciale și industriale ușoare

Aceste dispozitive au mai multe caracteristici comune:

• Capacitate mai mică de rezistență la supratensiune
• Sensibilitate ridicată la supratensiuni tranzitorii
• Costuri ridicate de reparare sau înlocuire în caz de deteriorare

Din acest motiv, instalarea unui protector de supratensiune a devenit mai importantă ca niciodată.

3. Fulgerele și supratensiunile sunt peste tot

Mulți oameni asociază supratensiunile doar cu descărcările electrice directe, dar supratensiunile pot fi cauzate și de:

• Operațiuni de comutare a rețelelor de utilități
• Pornirea și oprirea echipamentelor de mare putere
• Descărcări electrice indirecte (supratensiuni induse de activitatea fulgerelor din apropiere)
• Fluctuații ale potențialului solului

Chiar dacă o clădire nu este niciodată lovită direct de trăsnet, un serviciu electric de 200 amperi se pot confrunta în continuare cu supratensiuni tranzitorii care ating câteva mii de volți sau mai mult.

O selecție adecvată protector de supratensiune ajută la devierea acestor supracurenți înainte ca aceștia să poată deteriora echipamentele sensibile.

4. Defecțiunile la un serviciu de 200 de amperi au un impact mult mai mare

În comparație cu un circuit ramificat mic, defecțiunile care apar la un Panou de servicii de 200 amperi poate afecta o întreagă clădire.

De exemplu:

• O defecțiune a sistemului principal de distribuție de 200 de amperi poate duce la întreruperea completă a alimentării cu energie electrică a clădirii
• Lipsa protecției la supratensiune poate duce la deteriorarea simultană a mai multor dispozitive electrice și electronice

Din perspectiva protecției la nivel de sistem, un protector de supratensiune nu ar trebui să fie considerat un accesoriu opțional pentru un serviciu de 200 amperi.

În schimb, ar trebui să fie privită ca o componentă esențială a strategiei generale de protecție electrică.

Cu alte cuvinte, pentru un serviciu electric de 200 de amperi, instalarea unui SPD nu este opțională - este o măsură de protecție esențială pentru asigurarea siguranței și fiabilității întregului sistem electric.

Un dispozitiv de protecție la supratensiune trebuie să fie evaluat pentru un serviciu de 200 de amperi?

În timpul procesului de selecție, mulți utilizatori pun o întrebare foarte frecventă: ”Dacă am un serviciu electric de 200 de amperi, am nevoie de o protecție la supratensiune de 200 de amperi?”

Aceasta este una dintre cele mai frecvente - și cele mai critice - concepții greșite din domeniul protecției electrice.

Criteriile de selecție pentru un protector de supratensiune sunt complet diferite de cele utilizate pentru întrerupătoare, conductori sau echipamente care transportă curentul de sarcină.

Spre deosebire de un întrerupător, un protector de supratensiune (SPD) nu este selectat pe baza curentului de sarcină continuă al sistemului electric.

Concepții greșite despre “Adaptarea unui dispozitiv de protecție la supratensiune la 200A”

Pe piață și în multe aplicații inginerești, următoarele ipoteze incorecte sunt frecvent întâlnite:

• The protecția la supratensiune trebuie să corespundă valorii nominale a întrerupătorului principal (200A)
• Un curent nominal mai mare înseamnă o protector de supratensiune mai bun sau mai sigur, astfel încât ar trebui să fie selectat pe baza 200A
• A Serviciul electric de 200 de amperi necesită un dispozitiv de protecție la supratensiune de 200 de amperi
• Specificațiile dispozitivului de protecție la supratensiune trebuie să corespundă unu la unu cu capacitatea de alimentare a sistemului

Aceste afirmații confundă în mod fundamental două concepte complet diferite: Capacitatea de curent a sistemului electric (A) vs. capacitatea de protecție la supratensiune (kA / Iimp / Imax)

Un dispozitiv de protecție împotriva supratensiunilor (SPD) nu este un dispozitiv proiectat să transporte curent de sarcină continuu. În schimb, este un dispozitiv de protecție care: deviază curentul de supratensiune la masă în timpul supratensiunilor tranzitorii

Prin urmare, proiectarea sa nu se bazează pe capacitatea de transport a curentului continuu, ci pe capacitatea de descărcare a supratensiunii tranzitorii.

De ce selectarea dispozitivului de protecție la supratensiune nu depinde de valoarea curentului nominal (A)

În interiorul unui protector de supratensiune, componentele principale sunt de obicei varistoare cu oxid metalic (MOV), tuburi cu descărcare în gaz (GDT) sau tehnologii de protecție hibride.

Comportamentul lor de funcționare este fundamental diferit de cel al echipamentelor electrice normale:

• Stare normală: impedanță ridicată (aproape nici un flux de curent)
• Condiție de supratensiune: impedanță extrem de scăzută pentru un timp foarte scurt pentru descărcarea energiei

Cu alte cuvinte, un dispozitiv de protecție împotriva supratensiunilor nu transportă un curent de sarcină continuu. Acesta funcționează doar pentru o durată foarte scurtă - de obicei, în intervalul microsecunde sau chiar nanosecunde.

Prin urmare, performanța unui dispozitiv de protecție împotriva supratensiunilor nu este determinată de “200A sau 400A”, ci de:

• Cât de mult curent de supratensiune poate rezista (Capacitate kA)
• Forma de undă pe care o poate gestiona (8/20 μs sau 10/350 μs)
• Nivelul de tensiune la care se activează
• Capacitatea sa de absorbție a energiei

În consecință: Nu există o relație directă de selecție între un dispozitiv de protecție împotriva supratensiunilor și un “serviciu electric de 200 de amperi” pe baza curentului nominal.

Care sunt parametrii cheie ai unui protector de supratensiune?

În domeniul profesional protector de supratensiune (SPD) performanța reală este determinată de mai mulți parametri tehnici de bază, mai degrabă decât de ratingul curentului.

Tensiunea nominală a sistemului

Primul și cel mai important criteriu de selecție pentru un protector de supratensiune este compatibilitatea tensiunii sistemului.

Nivelurile comune de tensiune includ:

• 120/240V sisteme monofazate; 230/400V sisteme trifazate; 277/480V sisteme de alimentare comerciale și industriale

Dacă tensiunea nominală este incorectă, aceasta poate duce la:

• Declanșare falsă sau defectare prematură a dispozitivului de protecție la supratensiune
• Neasigurarea unei protecții adecvate împotriva supratensiunilor

Prin urmare, potrivirea tensiunii este cerința fundamentală în toate procesele de selecție a dispozitivelor de protecție împotriva supratensiunilor.

Tipul de împământare a sistemului electric (TN-S / TT / TN-C / IT)

Sistemul de împământare determină metoda de conectare, structura internă și calea de descărcare a curentului de supratensiune a protector de supratensiune. Acesta este unul dintre cei mai critici parametri de proiectare în ingineria SPD.

Sistemele comune de împământare includ:

• Sistem TN-S; Sistem TN-C; Sistem TN-C-S; Sistem TT; Sistem IT (sistem fără împământare)

Diferitele sisteme de împământare necesită configurații SPD și scheme de cablare complet diferite.

Pentru informații mai detaliate despre sisteme de legare la pământ, vă rugăm să consultați articolele noastre anterioare de pe blog, în care oferim explicații detaliate privind configurațiile de împământare TN-S, TT și IT și impactul acestora asupra proiectării sistemului de protecție împotriva supratensiunilor.

Cum să selectați corect un protector de supratensiune pentru un serviciu electric de 200 A?

După ce am înțeles în mod clar că un dispozitiv de protecție împotriva supratensiunilor nu este selectat pe baza “capacității nominale de 200 A”, adevărata întrebare devine: Cum selectăm corect un dispozitiv de protecție împotriva supratensiunilor (SPD) adecvat pentru un serviciu electric de 200 A?

Logica corectă de selecție ar trebui să urmeze o “Principiul ”mai întâi parametrii sistemului", mai degrabă decât o abordare bazată pe capacitatea actuală.

De obicei, selecția poate fi determinată prin patru etape principale.

Confirmați nivelul de tensiune al sistemului

Primul și cel mai important criteriu de selecție pentru o protecție la supratensiune este tensiunea nominală a sistemului, care trebuie să corespundă strict sistemului electric real. În caz contrar, aceasta poate duce la funcționarea necorespunzătoare sau chiar la defectarea protecției.

Tipurile comune de tensiune în sistemele electrice de 200 amperi includ:

• Sisteme monofazate de 120/240V Comune în sistemele de alimentare rezidențiale din America de Nord și cea mai tipică configurație de 200 de amperi a serviciului de acasă.
• Sisteme trifazate 230/400V Utilizate pe scară largă în clădiri rezidențiale, facilități comerciale și aplicații industriale ușoare. Acesta este sistemul trifazat de joasă tensiune standard internațional.
• Sisteme comerciale și industriale de 277/480V Utilizate în principal în clădiri comerciale mari, fabrici și sisteme de distribuție de mare putere, care necesită o capacitate mai mare de rezistență la supratensiune.

Uc (tensiunea de funcționare continuă) a dispozitivului de protecție la supratensiune trebuie să acopere tensiunea normală de funcționare a sistemului, în caz contrar poate duce la riscuri de defectare termică pe termen lung.

Confirmați locul de instalare

Performanța de protecție a unui dispozitiv de protecție împotriva supratensiunilor depinde nu numai de parametrii tehnici ai acestuia, ci și de locul de instalare. Într-un sistem de servicii electrice de 200 amperi, există de obicei trei puncte cheie de instalare.

Panou de distribuție principal Partea de intrare (distribuție primară)

Aceasta este cea mai critică poziție de instalare într-un sistem de 200 de amperi și este cunoscută și ca “prima linie de apărare”.”

Caracteristici:

• Situat la punctul de intrare a energiei electrice în clădire
• Expuse direct la impactul valurilor externe
• Necesită cea mai mare capacitate de descărcare la supratensiune

În general, este recomandat să instalați un Protecție la supratensiune de tip 1 sau o protecție la supratensiune de tip 2 de înaltă calitate la această poziție.

Panou de subdistribuție

Aceasta este utilizată pentru protecția secundară sau protecția bazată pe zone, cum ar fi:

• Panouri de distribuție la sol
• Sisteme de distribuție pe domenii funcționale

Caracteristici:

• Energia de supratensiune a fost deja redusă de SPD-ul din amonte
• Gestionează în principal supratensiunile reziduale

A Protector de supratensiune tip 2 este utilizat în mod obișnuit.

Protecția echipamentelor de utilizare finală

Instalat aproape de echipamente sensibile, cum ar fi:

• Echipamente pentru centre de date
• Dulapuri de control PLC
• Dispozitive de rețea și servere

Caracteristici:

• Protejează echipamentele electronice sensibile
• Gestionează supratensiunea tranzitorie reziduală

A Protector de supratensiune tip 3 sau un dispozitiv de protecție la nivel de socket este utilizat de obicei.

Selectarea tipului de SPD (tip 1 sau tip 2)

Într-un sistem de servicii electrice de 200 amperi, selectarea tipului corect de protecție la supratensiune este o decizie critică.

Protector de supratensiune tip 1

• Instalat pe partea de intrare (înainte de contor sau înainte/după întrerupătorul principal)
• Poate rezista la curentul direct de trăsnet (formă de undă 10/350 μs)
• Potrivit pentru zonele cu risc ridicat de fulgere

Scenarii aplicabile:

• Clădiri echipate cu sisteme externe de protecție împotriva trăsnetului
• Instalații industriale
• Regiuni cu furtuni frecvente

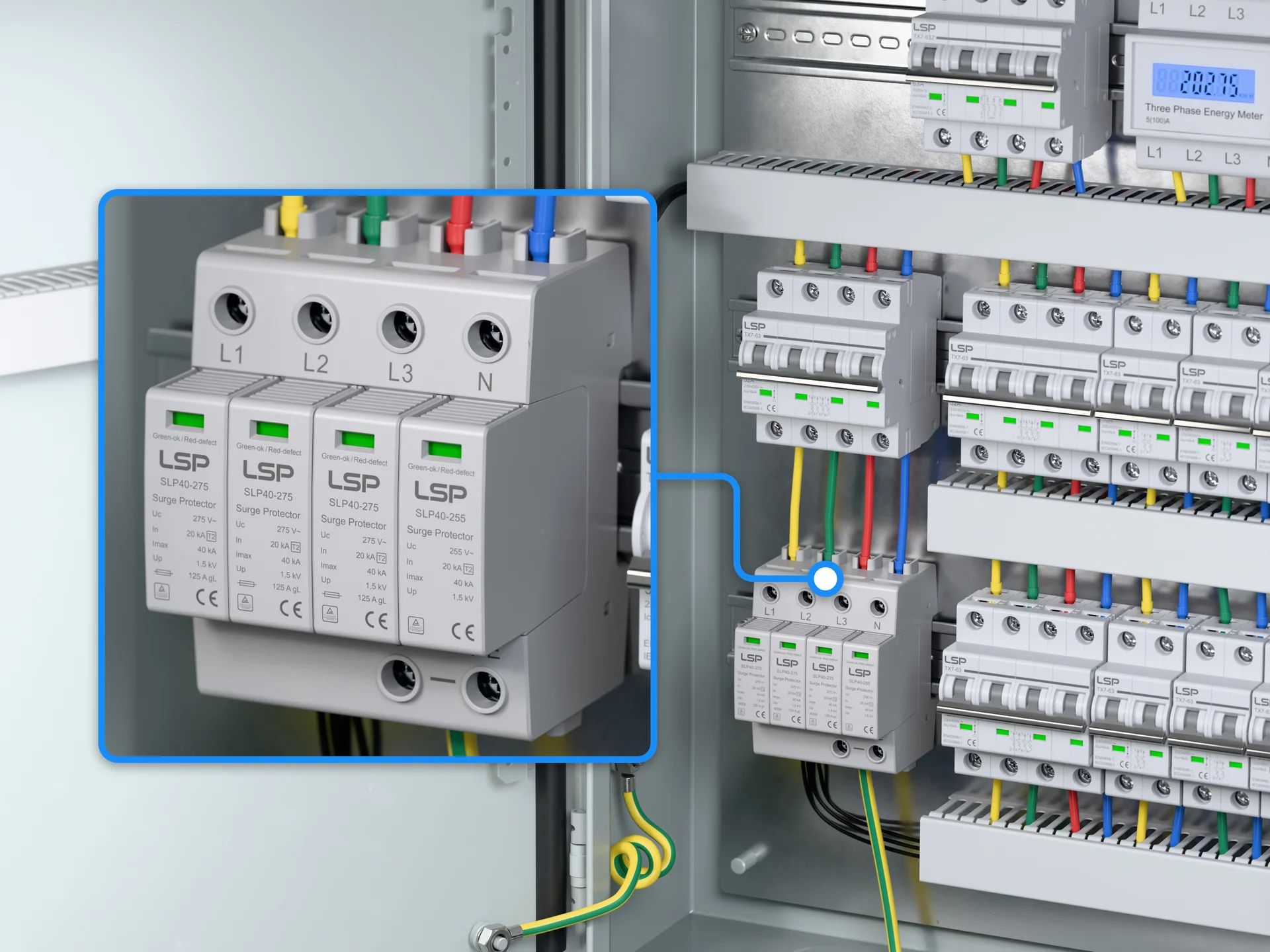

Protector de supratensiune tip 2

• Instalat în interiorul panoului de distribuție
• Protejează în principal împotriva supratensiunilor induse de trăsnet și a supratensiunilor de comutare (formă de undă 8/20 μs)
• Cel mai comun tip utilizat în aplicații rezidențiale și comerciale

Scenarii aplicabile:

• Clădiri rezidențiale standard
• Clădiri comerciale de birouri
• Clădiri cu protecție împotriva trăsnetului deja instalată în amonte

Concluzie cheie:

• Tip 1 = “Rezistă la impacturi de mare energie (fulgere directe)”
• Tip 2 = “Filtrează supratensiunile reziduale (protecție la nivel de sistem)”

În sistemele moderne de servicii electrice de 200 A, cea mai eficientă abordare este, de obicei: Tipul 1 + Tipul 2 de protecție coordonată (soluție de protecție în cascadă)

Valoarea nominală recomandată a curentului de supratensiune pentru un serviciu electric de 200 A

După finalizarea selecției tensiunii sistemului, a locației de instalare și a tipului de protecție la supratensiune, următorul pas este determinarea curentului nominal de supratensiune (valoare kA).

Acest parametru determină în mod direct capacitatea dispozitivului de protecție la supratensiuni de a rezista la descărcări electrice sau la supratensiuni, precum și durata sa de viață.

Este important de reținut că o valoare nominală kA mai mare nu este întotdeauna mai bună. Selecția trebuie să se bazeze pe nivelul de risc al mediului de aplicare + importanța sistemului electric.

Mediu rezidențial: 40kA-80kA

Pentru clădirile rezidențiale standard sau sistemele mici de servicii electrice de 200 amperi, se recomandă, în general, utilizarea unui Protecție la supratensiune de la 40kA la 80kA.

Scenariile aplicabile includ:

• Case unifamiliale
• Vile standard sau case detașate
• Sisteme de distribuție rezidențiale mici
• Zone fără risc semnificativ de fulgere

Caracteristici cheie:

• Risc relativ scăzut de fulgerare externă
• Condiții stabile de alimentare cu energie electrică
• În principal sarcini electrice de uz casnic

În acest tip de mediu, principalele funcții ale dispozitivului de protecție la supratensiune sunt:

• Suprimarea supratensiunilor induse de trăsnet
• Absorbția supratensiunilor de comutare din rețeaua electrică
• Protejarea dispozitivelor electronice de uz casnic, cum ar fi aparatele de aer condiționat, frigiderele și televizoarele

În majoritatea instalațiilor electrice rezidențiale de 200 A, un Protecție la supratensiune de tip 2 cu capacitate nominală de 40kA-80kA este suficientă pentru cerințele normale de protecție.

Clădiri comerciale: 80kA-160kA

Pentru aplicațiile comerciale ale unui serviciu electric de 200 amperi, se recomandă utilizarea unui Protecție la supratensiune de la 80kA la 160kA pentru a gestiona medii electrice mai complexe.

Scenariile aplicabile includ:

• Clădiri comerciale de birouri
• Centre comerciale și magazine de vânzare cu amănuntul
• Hoteluri și restaurante
• Clădiri de birouri de dimensiuni mici și medii

Caracteristici cheie:

• Varietate largă de sarcini electrice
• Perturbații electrice frecvente (ascensoare, aparate de aer condiționat, motoare etc.)
• Sensibilitate mai mare la întreruperile de curent și la deteriorarea echipamentelor

În astfel de sisteme, dispozitivul de protecție la supratensiune trebuie să gestioneze:

• Absorbția supratensiunilor de înaltă frecvență
• Capacitate mai mare de descărcare a energiei
• Cerințe de durată de viață mai lungă

Pentru sistemele comerciale de 200 de amperi, un Se recomandă o protecție la supratensiune de 80kA-160kA, iar produsele cu capacitate Imax mai mare sunt preferate.

Risc ridicat de trăsnet sau medii industriale: 160kA-200kA+

Pentru aplicațiile cu risc ridicat, o instalație electrică de 200 de amperi trebuie să fie echipată cu un 160kA până la 200kA+ protecție la supratensiune, iar în unele cazuri, este necesar un sistem de protecție coordonat în mai multe etape.

Scenariile aplicabile includ:

• Fabrici industriale și ateliere de producție
• Zone cu furtuni frecvente (regiuni cu densitate mare de fulgere)
• Sisteme de distribuție electrică cu echipamente exterioare extinse
• Infrastructura critică, cum ar fi comunicațiile, sistemele energetice și sistemele de control

Caracteristici cheie:

• Risc mai mare de lovituri directe de trăsnet
• Supratensiuni induse mai severe pe trasee lungi de cablu
• Costuri mai mari ale perioadelor de inactivitate și ale defecțiunilor echipamentelor

În astfel de medii, utilizarea unui singur dispozitiv de protecție împotriva supratensiunilor nu este suficientă. De obicei, sunt necesare următoarele:

• Protecție coordonată de tip 1 + tip 2
• Instalare SPD distribuită pe mai multe niveluri
• Proiectarea mai strictă a sistemului de împământare

Pentru sistemele industriale sau cu risc ridicat de trăsnet de 200 de amperi, o Se preferă un dispozitiv de protecție la supratensiune 160kA-200kA+, împreună cu o arhitectură de protecție în mai multe etape.

Principii generale de selecție

Pentru un sistem de servicii electrice de 200 de amperi, selectarea valorii nominale a curentului de supratensiune (kA) pentru un dispozitiv de protecție la supratensiune poate urma aceste principii generale:

• Rezidențial: 40kA-80kA (protecție de bază)
• Comercial: 80kA-160kA (protecție sporită)
• Mediile industriale / cu risc ridicat: 160kA-200kA+ (protecție avansată)

Logica de bază nu este de a “potrivi 200A”, ci de a selecta valoarea kA corespunzătoare pe baza: nivelului de risc de mediu + criticității echipamentului + nivelului de expunere la trăsnet

Selectarea unui protector de supratensiune de tip 1 vs. tip 2 într-un serviciu electric de 200 A

Într-un sistem de servicii electrice de 200 A, selectarea tipului corect de protecție la supratensiune este adesea mai importantă decât selectarea valorii nominale kA.

Acest lucru se datorează faptului că diferența fundamentală dintre Protectori de supratensiune de tip 1 și tip 2 nu este “puterea”, ci mai degrabă poziția de instalare și tipul de supratensiune pentru care sunt proiectate.

Simplu spus:

• Tipul 1 = manevrează curentul continuu de trăsnet
• Tipul 2 = gestionează supratensiunile reziduale și supratensiunile induse de trăsnet

Numai prin selectarea și combinarea corectă a ambelor se poate obține o protecție reală la nivel de sistem.

Scenarii de aplicare a dispozitivului de protecție la supratensiune de tip 1 (mediu cu fulgere directă)

A Protector de supratensiune tip 1 este utilizat în principal la capătul frontal al sistemului de distribuție electrică al unei clădiri și este capabil să reziste 10/350 μs formă de undă curent de impuls de trăsnet, care reprezintă lovituri directe de trăsnet sau pătrunderea parțială a curentului de trăsnet.

Scenariile aplicabile includ:

• Clădiri echipate cu sisteme externe de protecție împotriva trăsnetului (paratrăsnete / terminale de aer)
• Instalații industriale sau clădiri de sine stătătoare
• Zone cu activitate frecventă a furtunilor
• Sisteme de distribuție principale de 200 amperi cu expunere ridicată la punctul de alimentare de intrare

Caracteristici cheie:

• Instalat pe partea principală de intrare (după contor sau înainte/după întrerupătorul principal)
• Capabil să reziste la supratensiuni de energie extrem de mari
• servește drept “prima linie de apărare”

Într-un sistem de servicii electrice de 200 de amperi, dispozitivul de protecție la supratensiune de tip 1 este de obicei dispozitivul de bază al întregului sistem de protecție și determină dacă sistemul poate rezista la impactul inițial al supratensiunii.

Scenarii de aplicare a dispozitivului de protecție la supratensiune de tip 2 (protecția sistemului de distribuție)

A Protector de supratensiune tip 2 este tipul cel mai frecvent utilizat în sistemele de servicii electrice de 200 A. Acesta este proiectat să suporte 8/20 μs formă de undă supratensiuni induse de trăsnet și supratensiuni de comutare.

Scenariile aplicabile includ:

• Panouri de distribuție rezidențiale (sisteme de servicii principale de 200 A)
• Tablouri de distribuție pentru clădiri comerciale
• Sisteme fără expunere directă la trăsnet sau deja protejate de dispozitive de protecție la supratensiune de tip 1
• Panouri de subdistribuție la diferite niveluri

Caracteristici cheie:

• Instalate în interiorul panourilor de distribuție
• Protejează în principal echipamentele de utilizare finală și circuitele secundare
• Potrivit pentru majoritatea mediilor electrice standard

Într-un sistem de 200 de amperi, dacă se utilizează doar protecție monoetajată, valoarea Protecția la supratensiune de tip 2 este cea mai simplă și cea mai frecvent adoptată soluție.

Soluție de protecție coordonată de tip 1 + tip 2

În sistemele moderne de servicii electrice de 200 amperi, un număr tot mai mare de proiecte de inginerie adoptă o Schema de protecție coordonată de tip 1 + tip 2, formând o arhitectură de protecție stratificată.

Configurație tipică:

• Protecție la supratensiune de tip 1: instalată la linia principală de intrare
• Protecție la supratensiune de tip 2: instalată în panoul de distribuție

Avantajele principale ale acestei combinații sunt:

• Tipul 1 absoarbe cei mai mulți curenți de trăsnet de mare energie
• Tipul 2 reduce și mai mult energia reziduală de supratensiune
• Formează o cale de “descărcare de energie în trepte”

Ca urmare, energia de supratensiune nu este concentrată pe un singur dispozitiv, ci este divizată și absorbită progresiv.

Pentru sistemele de servicii electrice de 200 amperi, această soluție este potrivită în special pentru:

• Vile și clădiri rezidențiale high-end
• Complexuri comerciale
• Sisteme de control industrial

Avantajele protecției la supratensiune pe mai multe niveluri (protecție în cascadă)

Protecția la supratensiune pe mai multe niveluri (protecție în cascadă) este în prezent principalul concept internațional de proiectare a protecției la trăsnet, potrivit în special pentru sistemele electrice de 200 amperi și peste.

Principiul său de bază este: Distribuie energia de supratensiune în mai multe etape de protecție și o disipează treptat, în loc să permită unui singur dispozitiv să absoarbă întregul impact.

Principalele avantaje includ:

1. Îmbunătățirea fiabilității generale a sistemului

Sarcina asupra unui singur dispozitiv de protecție la supratensiune este redusă, prevenind defectarea prematură.

2. Durată de viață extinsă a dispozitivului de protecție la supratensiune

Dispozitivul din prima etapă absoarbe cea mai mare parte a energiei, reducând sarcina asupra dispozitivelor din aval.

3. Protecție sporită pentru echipamentele de utilizare finală

După filtrarea în mai multe etape, tensiunea reziduală este mai mică și mai sigură.

4. O mai bună adaptabilitate la medii energetice complexe

Adecvat în special pentru linii electrice pe distanțe lungi, regiuni cu densitate mare de fulgere și structuri de clădiri cu mai multe etaje.

5. Conformitatea cu standardele internaționale de protecție împotriva trăsnetului

Proiectarea modernă a dispozitivelor de protecție împotriva supratensiunilor respectă IEC 61643-11, IEC 61643-21, IEC 61643-31, IEC 61643-41 și EN 62305, punând accentul pe “protecția coordonată și clasificarea energiei”.”

În rezumat, într-un sistem de servicii electrice de 200 amperi:

• Tip 1 = rezistă la primul impact
• Tipul 2 = gestionează supratensiunile interne ale sistemului
• Tip 1 + Tip 2 = sistem de protecție complet
• Protecție în cascadă = cea mai bună soluție tehnică

Un serviciu electric de 200 de amperi are nevoie de un întrerupător dedicat pentru dispozitivul de protecție la supratensiune?

La instalarea unui dispozitiv de protecție la supratensiune într-un sistem de servicii electrice de 200 de amperi, apare o întrebare foarte importantă, dar adesea trecută cu vederea: Protecția la supratensiune are nevoie de un întrerupător de circuit dedicat sau de un dispozitiv de protecție de rezervă?

Răspunsul este clar: Da.

Un dispozitiv de protecție împotriva supratensiunilor nu este un dispozitiv proiectat să reziste independent la curentul de scurtcircuit. Acesta trebuie să se bazeze pe dispozitivele de protecție din amonte pentru a asigura funcționarea în siguranță și izolarea defecțiunilor.

De ce un dispozitiv de protecție la supratensiune are nevoie de un dispozitiv de protecție de rezervă?

În condiții normale de funcționare, o protecție la supratensiune rămâne într-o stare de impedanță ridicată și nu conduce curentul. Cu toate acestea, în anumite condiții anormale, acesta poate ceda, cum ar fi:

• Runaway termic cauzat de supratensiune pe termen lung
• Energia de supratensiune depășește capacitatea dispozitivului de protecție la supratensiune
• Îmbătrânirea MOV duce la defectarea la scurtcircuit
• Defectarea componentelor interne

Odată ce apar astfel de defecțiuni, dispozitivul de protecție împotriva supratensiunilor se poate transforma dintr-un “dispozitiv de protecție” într-un sarcină de scurtcircuit.

Dacă nu este instalat un dispozitiv de protecție de rezervă, acest lucru poate duce la:

• Curent continuu de scurtcircuit în circuit
• Supraîncălzirea dispozitivului de protecție la supratensiune, care poate cauza riscuri de incendiu
• Funcționare defectuoasă sau defecțiune a întrerupătorului principal din amonte
• Întreruperea completă a alimentării cu energie electrică a întregului sistem de servicii electrice de 200 de amperi

Prin urmare, o protecție la supratensiune trebuie să fie coordonată cu:

• Întrerupătoare (MCB/MCCB)
• Sau siguranțe (Fuse)
• Sau dispozitive dedicate de protecție de rezervă (SCB)

Funcția sa principală este: deconectarea rapidă a curentului de defect atunci când protecția la supratensiune nu funcționează, asigurând siguranța generală a sistemului.

Selectarea dispozitivelor de protecție de rezervă (SCB/Fuze): Coordonarea cu un întrerupător principal de 200 A

Într-un sistem de servicii electrice de 200 A, proiectarea dispozitivelor de protecție de rezervă trebuie să respecte două principii cheie.

1. Coordonarea cu întrerupătorul principal de 200 A

Protecția de rezervă a unui dispozitiv de protecție la supratensiune nu trebuie să interfereze cu selectivitatea sistemului principal (selectivitate).

Cerințe generale:

• Valoarea nominală a întrerupătorului de rezervă trebuie să fie semnificativ mai mică decât cea a întrerupătorului principal de 200 A
• Aceasta nu trebuie să afecteze funcționarea normală a circuitului principal de alimentare
• Acesta trebuie să funcționeze în mod preferențial atunci când protecția la supratensiune nu funcționează

Logică de configurare tipică:

• Întrerupător principal: 200A MCCB / MCB
• Ramură de protecție la supratensiune: Întrerupător de circuit dedicat 16A-63A (gamă comună)
• Sau protecție folosind siguranțe gG/gL

2. Respectarea valorii nominale a curentului de scurtcircuit (SCCR) a dispozitivului de protecție împotriva supratensiunilor

Dispozitivul de protecție la supratensiune trebuie să corespundă curentului nominal de scurtcircuit (SCCR) al sistemului.

Dispozitivul de protecție de rezervă trebuie să asigure:

• Acesta poate întrerupe curentul de defect al dispozitivului de protecție la supratensiune
• Nu depășește curentul maxim de scurtcircuit permis de dispozitivul de protecție împotriva supratensiunilor
• Se poate deconecta în mod fiabil în timpul specificat

În sistemele industriale sau cu risc ridicat de 200 A, se recomandă în mod obișnuit următoarele:

• Întrerupător de protecție la supratensiune dedicat (SCB)
• Siguranțe cu capacitate mare de rupere (tip gG)

Selectarea întreruptoarelor automate dedicate (valori nominale recomandate)

Într-un sistem de servicii electrice de 200 de amperi, selectarea unui întrerupător dedicat de protecție la supratensiune urmează, în general, principiul “protejează SPD fără a interfera cu sistemul principal”.”

Recomandările comune sunt următoarele:

Sisteme rezidențiale de 200 A

• Întrerupător nominal: 16A-32A
• Tip: MCB (de obicei, curbă C)
• Aplicație: protecție de bază împotriva supratensiunilor

Sisteme comerciale de 200 A

• Clasificarea întrerupătorului: 32A-63A
• Tip: MCB sau MCCB
• Aplicație: protecție pentru medii cu supratensiuni moderate

Sisteme industriale sau cu risc ridicat de 200 A

• Întrerupător de circuit / SCB: întrerupător de protecție la supratensiune dedicat
• Sau siguranță: gG/gL tip cu capacitate mare de rupere
• Cerințe: capacitate ridicată de întrerupere + răspuns rapid

Principiul de bază pentru selectarea întrerupătoarelor dedicate:

Principiul cheie pentru selectarea protecției de rezervă a protecției la supratensiune este: nu este “cu cât este mai mare, cu atât este mai bine”, ci trebuie să fie mai mică decât circuitul principal și mai mare decât curentul normal de funcționare.

Metode tipice de cablare și cerințe de instalare a dispozitivelor de protecție împotriva supratensiunilor

Într-un sistem de servicii electrice de 200 amperi, metoda de cablare a unui dispozitiv de protecție la supratensiune afectează în mod direct performanța de protecție și viteza de răspuns.

1. Conexiune paralelă (metoda standard)

Un dispozitiv de protecție la supratensiune trebuie conectat în paralel cu sistemul de alimentare:

• Linia L conectată la conductorul de fază
• N linie conectată la conductorul neutru
• Linia PE conectată la masă

Caracteristici:

• Nu afectează alimentarea normală
• Oferă o cale de descărcare a supratensiunilor tranzitorii
• Metoda de instalare standard recomandată de IEC

2. Păstrați cablajul cât mai scurt și mai drept posibil

În timpul instalării, trebuie respectat “principiul drumului cel mai scurt”:

• Cu cât lungimea cablajului este mai mică, cu atât este mai bine (de obicei se recomandă < 0,5 m)
• Evitați cablurile în buclă sau spiralate
• Reducerea tensiunii reziduale (Up)

Cablarea excesiv de lungă poate duce la:

• Întârzierea răspunsului de protecție
• Tensiune reziduală crescută
• Performanță de protecție redusă

3. Cerințe privind locul de instalare

Într-o instalație electrică de 200 amperi, ar trebui instalat un dispozitiv de protecție la supratensiune:

• Lângă partea de intrare a panoului principal de distribuție
• Aproape de zona întrerupătorului principal
• Evitați instalarea pe partea de încărcare

4. Sistemul fiabil de împământare este esențial

Performanța unui dispozitiv de protecție împotriva supratensiunilor depinde în mare măsură de calitatea împământării:

• O rezistență mai mică la împământare este mai bună (de obicei ≤10Ω, cu cât mai mică cu atât mai bine)
• Trebuie asigurată legătura echipotențială
• Evitați buclele de împământare pe distanțe lungi

Într-un sistem de servicii electrice de 200 de amperi: O protecție la supratensiune trebuie să fie echipată cu un dispozitiv de protecție de rezervă (întrerupător de circuit sau siguranță) sau cu un MCB pentru a asigura siguranța sistemului. Metoda de cablare și distanța de instalare afectează în mod direct performanța protecției, iar proiectarea tehnică adecvată este mai importantă decât simpla concentrare asupra parametrilor produsului.

Scheme de configurare a dispozitivului de protecție la supratensiune pentru diferite tipuri de sisteme electrice de 200 A

În aplicațiile practice de inginerie, un “serviciu electric de 200 amperi” nu este o structură unică unificată. Acesta variază în funcție de țară, de metoda de alimentare cu energie electrică și de scenariul de aplicare.

Sistemele diferite prezintă diferențe semnificative în ceea ce privește structura tensiunii, metoda de împământare și nivelul de risc de supratensiune. Prin urmare, configurațiile de protecție la supratensiune (SPD) nu pot fi identice.

Mai jos sunt prezentate patru recomandări tipice de configurare a SPD pentru un sistem de 200 de amperi.

Sistem monofazat 200A (120/240V)

Aceasta este cea mai obișnuită configurație a serviciului electric de 200 amperi în clădirile rezidențiale din America de Nord și este un sistem tipic monofazat cu trei fire.

Caracteristicile sistemului:

• Configurație tensiune: 120/240V
• Frecvente în case rezidențiale și vile
• Transformator de alimentare cu priză centrală
• L1, L2, structura N

Recomandări de configurare a dispozitivului de protecție la supratensiune:

• Tip SPD recomandat: Tip 2 (mainstream) / Tip 1+2 (nivel de protecție mai ridicat)
• Metoda de cablare: L1-L2-N-PE
• Recomandare pentru valoarea nominală a curentului de supratensiune: 40kA-80kA (rezidențial)

Considerații privind aplicarea:

• Concentrarea pe protejarea echipamentelor electrice de uz casnic (sisteme HVAC, aparate, încărcătoare EV)
• Protecția la supratensiune trebuie instalată pe partea de intrare a panoului principal de distribuție de 200 amperi
• Structura de protecție dublă (L-N și L-PE) asigură o performanță mai stabilă

Acest sistem se concentrează pe “protecția globală la nivel rezidențial”, punând accentul pe stabilitate și rentabilitate.

Sistem trifazat 200A (208Y/120V)

Acest sistem este utilizat în mod obișnuit în clădirile comerciale din America de Nord și este un sistem trifazat de joasă tensiune cu patru fire.

Caracteristicile sistemului:

• Configurație tensiune: 208Y/120V
• Sistem trifazat cu patru fire (A, B, C, N)
• Frecvente în clădirile comerciale și în instalațiile industriale mici

Recomandări de configurare a dispozitivului de protecție la supratensiune:

• Tip SPD recomandat: Tip 2 sau Tip 1+2
• Metoda de cablare: Configurație 3+1 sau 4+0
• Recomandare pentru valoarea nominală a curentului de supratensiune: 80kA-160kA

Considerații privind aplicarea:

• Trebuie să protejeze simultan sarcini monofazate și echipamente trifazate
• Fluctuațiile potențialului neutru (N) necesită o atenție specială
• Se recomandă protecția multimodală (L-N + L-PE)

Acest sistem se concentrează pe “protecția diversă a sarcinii”, iar dispozitivul de protecție la supratensiune trebuie să aibă o capacitate mai mare de descărcare a curentului.

Sistem trifazat 200A (400/230V)

Acesta este un sistem internațional standard de tensiune utilizat pe scară largă în aplicații industriale și comerciale în majoritatea regiunilor lumii.

Caracteristicile sistemului:

• Configurație tensiune: 400/230V
• Sistem trifazat cu patru fire (L1, L2, L3, N)
• Comun în sistemele de împământare TN-S / TT

Recomandări de configurare a dispozitivului de protecție la supratensiune:

• Tip SPD recomandat: Tip 1+2 (preferat)
• Metoda de cablare: 3+1 (pentru sistemele TT) sau 4+0 (pentru sistemele TN-S)
• Recomandări privind valoarea nominală a curentului de supratensiune: 80kA-160kA (comercial) / 160kA+ (industrial)

Considerații privind aplicarea:

• Potrivit pentru sistemele de control industrial și pentru distribuția energiei în clădiri
• Sistemele TT necesită o structură de protecție N-PE îmbunătățită
• Se recomandă punerea în aplicare a protecției SPD coordonate în mai multe etape (distribuție principală + subdistribuție)

Acest sistem se concentrează pe “funcționarea stabilă de nivel industrial”, punând accentul pe coordonarea generală a sistemului.

PV + stocare de energie + sistem principal de distribuție 200A

Odată cu adoptarea crescândă a energiei regenerabile, din ce în ce mai multe sisteme de servicii electrice de 200 amperi sunt integrate cu sisteme fotovoltaice (PV) și de stocare a energiei, formând o arhitectură energetică hibridă.

Caracteristicile sistemului:

• Invertor fotovoltaic conectat la sistemul principal de distribuție
• Sistem de stocare a energiei în baterii (BESS) cu funcționare conectată la rețea
• Risc mixt de supratensiune AC și DC
• Flux de energie bidirecțional

Recomandări de configurare a dispozitivului de protecție la supratensiune:

• SPD pe partea AC: Tip 1+2 (distribuție principală)
• SPD de pe partea invertorului: Tip 2 (partea de ieșire CA)
• SPD pe partea de curent continuu (dacă este cazul): protecție la supratensiune fotovoltaică dedicată (PV SPD)
• Recomandări privind valoarea nominală a curentului de supratensiune:
  • Partea AC: 80kA-160kA
  • Sisteme industriale / la scară largă: 160kA+

Considerații privind aplicarea:

• Atât partea de curent alternativ, cât și cea de curent continuu trebuie să fie protejate simultan
• Sistemele fotovoltaice trebuie să ia în considerare riscurile de supratensiune pe partea de curent continuu
• Se recomandă ca sistemele de stocare a energiei să includă o protecție suplimentară stratificată (protecție pe partea BMS)

Acest sistem se concentrează pe “protecția coordonată multi-energie”, iar proiectarea dispozitivului de protecție la supratensiune trebuie să se bazeze pe sistem.

Diferitele tipuri de sisteme de servicii electrice de 200 de amperi prezintă diferențe semnificative în configurația dispozitivului de protecție împotriva supratensiunilor, însă principiile de bază rămân consecvente:

• Sisteme monofazate → protecție focalizată rezidențială
• Sisteme trifazate de 208V → protecție pentru echilibrarea sarcinii comerciale
• Sisteme trifazate de 400V → protecție de nivel industrial a sistemului
• PV + sisteme de stocare a energiei → protecție AC/DC integrată

Indiferent de tipul de sistem, principiul de bază al designului de protecție la supratensiune este: “Potriviți în funcție de structura sistemului + tipul de împământare + nivelul de energie, mai degrabă decât să selectați pe baza ratingului de 200 A”.”

Greșeli frecvente în selectarea descărcătoarelor de supratensiune pentru sistemele electrice de 200 A

În aplicațiile practice de inginerie, selectarea incorectă a protecției la supratensiune în sistemele de servicii electrice de 200 amperi este foarte frecventă.

De obicei, aceste greșeli nu provin din instalarea sau nu a unui dispozitiv de protecție împotriva supratensiunilor, ci din neînțelegeri în interpretare și în proiectarea sistemului. Ca urmare, performanța de protecție este redusă semnificativ și, în unele cazuri, dispozitivul de protecție împotriva supratensiunilor poate ceda prematur.

Următoarele sunt cele mai frecvente greșeli critice.

Concepție greșită: Selectarea unui dispozitiv de protecție la supratensiune pe baza “curentului nominal (A)”

Aceasta este cea mai tipică și fundamentală neînțelegere.

Mulți utilizatori presupun:

• Sistem de 200 A → necesită un dispozitiv de protecție la supratensiune de 200 A
• Sistem de 400A → necesită un dispozitiv de protecție la supratensiune de 400A

Cu toate acestea, în realitate:

Un dispozitiv de protecție împotriva supratensiunilor nu este un dispozitiv proiectat să transporte curent de sarcină.

Un dispozitiv de protecție împotriva supratensiunilor este un dispozitiv de protecție conceput pentru a descărca energia tranzitorie a supratensiunilor.

Parametrii de bază ai unui dispozitiv de protecție împotriva supratensiunilor sunt:

• kA (capacitate de supracurent)
• Iimp (curent de descărcare impulsivă)
• Imax (curent maxim de descărcare)
• Sus (nivel de protecție)

Dar nu A (curent continuu de sarcină). Cauza principală a greșelii: Confundarea “capacității de distribuție a energiei electrice” cu “capacitatea de protecție împotriva trăsnetelor”

Ignorarea capacității de curent de supratensiune (kA Rating)

În selectarea unui dispozitiv de protecție împotriva supratensiunilor, este foarte periculos să verificați pur și simplu dacă un dispozitiv de protecție împotriva supratensiunilor este instalat și să ignorați valoarea nominală kA.

Problemele comune includ:

• Utilizarea unui dispozitiv de protecție la supratensiune cu kA redus în zonele cu risc ridicat de trăsnet
• Utilizarea de dispozitive de protecție la supratensiune de tip rezidențial în sistemele comerciale
• omisiunea de a lua în considerare nivelurile de energie ale fulgerelor directe

Ca urmare, pot apărea următoarele probleme:

• Eșecuri frecvente ale protecției la supratensiune
• Îmbătrânirea accelerată a componentelor interne MOV
• Pierderea prematură a capacității de protecție

Abordarea corectă este de a selecta în funcție de mediu:

• 40kA-80kA (rezidențial)
• 80kA-160kA (comercial)
• 160kA+ (medii industriale / cu risc ridicat)

Ignorarea corespondenței nivelurilor de tensiune

Un dispozitiv de protecție la supratensiune trebuie să se potrivească strict cu tensiunea sistemului, ceea ce este o cerință fundamentală, dar care este adesea trecută cu vederea.

Greșelile frecvente includ:

• Utilizarea unui dispozitiv de protecție la supratensiune de 230 V într-un sistem de 277 V
• Utilizarea unui dispozitiv de protecție la supratensiune monofazat într-un sistem trifazat
• Omisiunea de a lua în considerare relațiile de tensiune L-N / L-PE

Posibile consecințe:

• Funcționare greșită a dispozitivului de protecție la supratensiune
• Supraîncălzire pe termen lung
• Defecțiuni ale izolației

Primul principiu de selecție a dispozitivului de protecție împotriva supratensiunilor este întotdeauna: Potrivirea tensiunii are prioritate față de toți ceilalți parametri.

Distanță de instalare a dispozitivului de protecție la supratensiune excesiv de mare

Locul de instalare al unui dispozitiv de protecție la supratensiune are un impact major asupra performanței sale de protecție.

Greșeli frecvente:

• Instalarea dispozitivului de protecție la supratensiune în afara panoului de distribuție
• Cabluri excesiv de lungi (> 1 m sau chiar mai lungi)
• Neinstalarea în apropierea întrerupătorului principal

Problema este următoarea: Cu cât conductorul este mai lung, cu atât inductanța este mai mare, iar tensiunea reziduală este mai mare.

Ca rezultat:

• Protecția la supratensiune funcționează corect, dar echipamentul este încă deteriorat
• Nivelul de protecție real este redus semnificativ

Principiu: dispozitivul de protecție la supratensiune trebuie instalat “cât mai aproape posibil de punctul de protecție + cu cablajul cel mai scurt posibil”.”

Nepunerea în aplicare a proiectului coordonat de protecție împotriva supratensiunilor

Multe sisteme de servicii electrice de 200 amperi instalează un singur dispozitiv de protecție la supratensiune, ignorând în același timp proiectarea arhitecturii de protecție la nivel de sistem.

Problemele comune includ:

• Instalarea unui dispozitiv de protecție la supratensiune numai la panoul principal de distribuție fără protecție etapizată
• Omisiunea de a lua în considerare protecția pentru echipamentele de utilizare finală
• Lipsa unei proiectări coordonate a sistemelor de tip 1 / tip 2

Coordonarea protectorilor de supratensiune și nivelurile de protecție (zonare LPZ)

Designul modern al dispozitivului de protecție la supratensiune urmează conceptul IEC de zonă de protecție la trăsnet (LPZ), realizând o reducere treptată a energiei prin protecție coordonată pe mai multe niveluri.

Nivelul T1 (protecție primară): Protecție directă împotriva trăsnetului (formă de undă 10/350 μs)

• Locul de instalare: intrarea în clădire / panoul principal de distribuție de intrare
• Funcție: rezistență parțială sau totală la curentul de trăsnet
• Cel mai înalt nivel de gestionare a energiei

Aceasta servește drept prima linie de apărare.

Nivelul T2 (protecție secundară): Protecție la supratensiune indusă și supratensiune de comutare (formă de undă 8/20 μs)

• Locul de instalare: panouri de distribuție
• Funcție: reduce energia reziduală de supratensiune
• Protejează echipamentele de utilizare finală

Acest lucru servește ca protecția sistemului intern.

Determinarea dacă un panou principal de 200 A este prima sau a doua linie de apărare

Dacă un panou de distribuție principal de 200 amperi servește drept prima sau a doua linie de apărare depinde de următoarele condiții:

Cazul 1: Acționarea ca primă linie de apărare (poziția T1)

Condițiile includ:

• Clădirea este echipată cu un sistem extern de protecție împotriva trăsnetelor (paratrăsnete)
• Alimentarea cu energie electrică se face prin linii aeriene sau cabluri pe distanțe lungi
• Situat într-o regiune cu risc ridicat de trăsnet

În acest caz, o Protecție la supratensiune de tip 1 sau tip 1+2 trebuie instalat.

Cazul 2: Acționând ca a doua linie de apărare (poziția T2)

Condițiile includ:

• Sistemul din amonte are deja protecție SPD la nivelul transformatorului sau preinstalată
• Alimentarea stabilă a rețelei municipale
• Zonă cu risc scăzut de trăsnet

În acest caz, o Protector de supratensiune tip 2 pot fi utilizate.

Întrebări frecvente (FAQ)

În selectarea unui dispozitiv de protecție la supratensiune pentru sistemele de servicii electrice de 200 de amperi, utilizatorii întâmpină adesea întrebări foarte specifice, dar confuze. Mai jos sunt prezentate cele mai frecvente cinci întrebări tehnice cu răspunsuri profesionale.

Poate un sistem de 200 A să utilizeze un dispozitiv de protecție la supratensiune de 80 kA?

Da, dar depinde de scenariul aplicației.

Un Protecție la supratensiune 80kA într-un sistem de servicii electrice de 200 amperi este considerată o configurație de nivel mediu spre înalt și este, în general, o opțiune sigură și utilizată pe scară largă.

Situațiile aplicabile includ:

• Sisteme de distribuție principale rezidențiale de 200 amperi
• Clădiri comerciale mici și medii
• Zone cu risc moderat de fulgere

Cu toate acestea, este important să rețineți că, în mediile industriale sau în regiunile cu densitate ridicată a trăsnetelor, 80kA ar putea să nu fie suficient și este recomandată actualizarea la 160kA sau mai mult.

Pe scurt: un dispozitiv de protecție la supratensiune de 80kA poate fi utilizat într-un sistem de 200A, dar selecția trebuie să se bazeze mai degrabă pe evaluarea riscurilor pentru mediu decât pe o “regulă de potrivire” fixă.”

Un dispozitiv de protecție la supratensiune trebuie să corespundă unui întrerupător de circuit de 200 A?

Nu, nu are.

Aceasta este o neînțelegere foarte frecventă.

Relația dintre un întrerupător de circuit și un dispozitiv de protecție la supratensiune este:

• Întrerupător de circuit (de exemplu, 200A) → protejează întregul circuit principal de alimentare
• Protecție la supratensiune (SPD) → descarcă în mod specific curentul de supratensiune

Un dispozitiv de protecție la supratensiune nu suportă un curent de sarcină de 200A. Prin urmare: Un dispozitiv de protecție la supratensiune NU trebuie să se potrivească cu întrerupătorul principal de 200 A în ceea ce privește curentul nominal.

Cu toate acestea, dispozitivul de protecție la supratensiune trebuie să fie echipat cu:

• Un întrerupător de rezervă dedicat (de obicei 16A-63A)
• Sau un dispozitiv de protecție cu siguranță / SCB

Nu există o relație directă de potrivire a curentului între un dispozitiv de protecție la supratensiune și un întrerupător de 200 A, dar protecția independentă de rezervă este esențială.

Care protector de supratensiune este cel mai bun pentru un sistem de 200 A?

Nu există un singur “cel mai bun” dispozitiv de protecție împotriva supratensiunilor, ci doar cea mai potrivită configurație.

În general, este selectat în funcție de tipul sistemului:

Sisteme rezidențiale 200A

• Recomandat: Protecție la supratensiune de tip 2; Valoarea nominală a curentului de supratensiune: 40kA-80kA; Obiectiv: protecție de bază + siguranța echipamentelor de uz casnic

Sisteme comerciale 200A

• Recomandat: Protecție la supratensiune de tip 1+2; Valoarea nominală a curentului de supratensiune: 80kA-160kA; Obiectiv: stabilitate sistem + protecție multi-device

Sisteme industriale 200A

• Recomandat: Tip 1 + Tip 2 protecție coordonată (în cascadă); Curent nominal de supratensiune: 160kA+; Obiectiv: fiabilitate ridicată + capacitate puternică de rezistență la trăsnet

Cât durează de obicei un dispozitiv de protecție la supratensiune?

Un dispozitiv de protecție împotriva supratensiunilor este un dispozitiv de protecție consumabil, iar durata sa de viață depinde de numărul și intensitatea supratensiunilor, nu doar de timpul calendaristic.

Durata de viață tipică este după cum urmează:

• Mediu rezidențial normal: 5-10 ani; Mediu comercial: 3-7 ani; Zone cu frecvență ridicată a fulgerelor: 1-3 ani sau chiar mai scurt

Factorii care afectează durata de viață includ:

• Frecvența activității fulgerelor; Nivelul de energie de supratensiune; Valoarea nominală a curentului de supratensiune (capacitate de kA) a SPD; Temperatura ambientală a instalației

Dispozitivele moderne de protecție împotriva supratensiunilor sunt de obicei echipate cu o fereastră indicatoare de stare, care poate fi utilizată pentru a determina starea de funcționare.

Nu există o durată de viață fixă pentru un SPD. Acesta trebuie evaluat în funcție de starea indicatorului și de rezultatele testelor, mai degrabă decât în funcție de timp.

Poate un protector de supratensiune să protejeze întreaga casă?

Da, dar cu anumite condiții.

Într-un sistem de servicii electrice de 200 de amperi, un singur dispozitiv de protecție la supratensiune de distribuție principală poate servi ca protecție primară în întreaga casă, cu condiția ca următoarele condiții să fie îndeplinite:

• Instalat la intrarea principală de distribuție (200A pe partea de intrare)
• Are un curent de supratensiune suficient (recomandat ≥80kA)
• Sistemul de împământare adecvat este în funcțiune
• Lungimea cablurilor este menținută cât mai scurtă posibil

Cu toate acestea, este important să rețineți că un singur dispozitiv de protecție la supratensiune nu poate oferi “protecție completă”.”

Motivele sunt:

• Supratensiunile pot fi induse din nou de-a lungul cablurilor lungi
• Echipamentele de utilizare finală pot fi în continuare expuse la supratensiuni reziduale

Prin urmare, se recomandă utilizarea: SPD de distribuție principală + SPD coordonate în aval + protecție la punctul de utilizare.

Un singur SPD poate proteja punctul principal de intrare în casă, dar nu poate înlocui un sistem complet de protecție stratificat.

Idei cheie pentru selectarea SPD într-un sistem de servicii electrice de 200 A

Pe parcursul întregului proces de selectare a unui dispozitiv de protecție la supratensiune (SPD) pentru un sistem de servicii electrice de 200 amperi, logica de bază nu se referă niciodată la “potrivirea capacității de curent”, ci la proiectarea completă a sistemului pe baza nivelului de tensiune, a configurației de împământare, a nivelului de risc de supratensiune și a arhitecturii de protecție coordonate.

Multe greșeli de selecție provin din tratarea SPD ca un “dispozitiv de tip curent”, ignorând adevărata sa natură de dispozitiv de descărcare a energiei de supratensiune tranzitorie.

Pentru un sistem de servicii electrice de 200 A, o configurație de protecție la supratensiune proiectată corespunzător ar trebui să îndeplinească în mod normal următoarele cerințe:

• Potrivire corectă a tensiunii (120/240V, 230/400V sau 277/480V)
• Sistem de împământare clar definit (TN-S / TT / IT)
• Selectarea adecvată a tipului de SPD (tip 1, tip 2 sau combinație coordonată)
• Capacitate kA adaptată la nivelul de risc de mediu
• Echipat cu întrerupător de rezervă sau protecție SCB
• Proiectarea coordonată a protecției în mai multe etape (LPZ) atunci când este necesar

Siguranța unui sistem de 200 A nu depinde de “dacă este instalat un dispozitiv de protecție la supratensiune”, ci de: dacă dispozitivul de protecție la supratensiune este corect selectat, corect instalat și corect coordonat într-un sistem de protecție pe mai multe niveluri. Dacă este proiectat corespunzător, un sistem de servicii electrice de 200 A poate atinge:

• Suprimarea eficientă a supratensiunilor de trăsnet
• Protecția echipamentelor electrice critice
• Prelungirea duratei de viață a întregului sistem de distribuție electrică
• Reducerea riscului de defectare a echipamentelor și a timpilor morți
