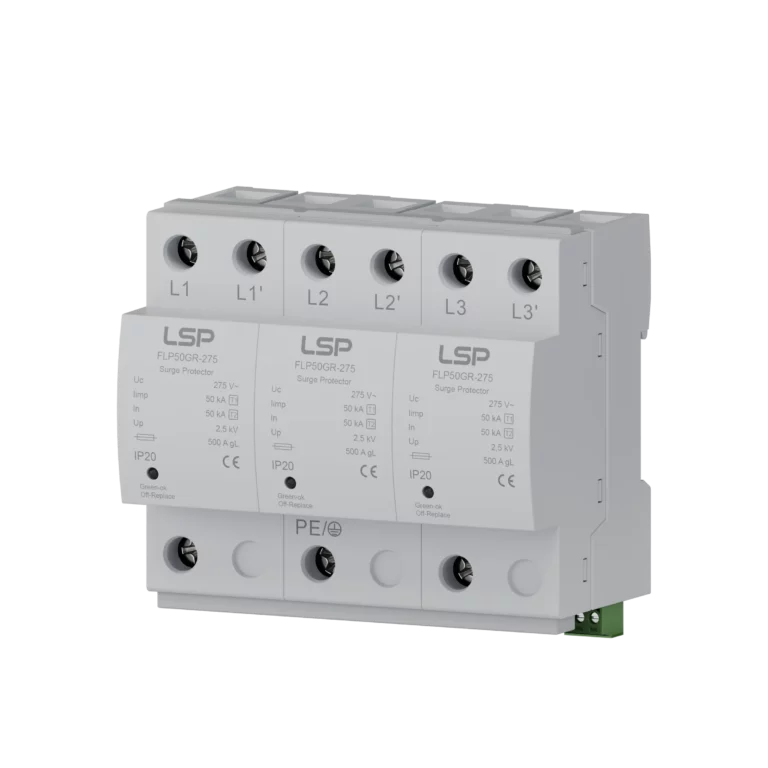

Dispozitiv de protecție împotriva supratensiunii cu descărcător cu scânteie de tip 1 FLP50GR-275/3S

Name: Dispozitiv de protecție împotriva supratensiunii cu descărcător cu scânteie de tip 1 FLP50GR-275/3S
Brand: LSP

Caracteristici principale:

Locul de utilizare: Tablouri principale de distribuție

Sisteme de rețea: TN-C

Mod de protecție: L-PEN

Valori nominale de supratensiune: I_imp = 50 kA (10/350 μs), I_n = 50 kA (8/20 μs)

Categorie IEC/EN: Clasa l+II / Tip 1+2

Elemente de protecție: Spark Gap

Carcasă: Design monobloc

Conformitate: IEC 61643-11:2011, EN 61643-11:2012

Obțineți acum o ofertă gratuită

Specificații principale

Dispozitivul de protecție împotriva supratensiunii cu descărcător de tip 1 FLP50GR-275/3S oferă Iimp 50kA (10/350µs), Uc 275V, Up 1,8kV. Proiectat pentru sisteme TN-C (modul 3+0), cu siguranță de rezervă de 500A și semnalizare la distanță. Certificat conform IEC 61643-11.

Nr. model.	FLP50GR-275/3S
	Tensiune nominală CA (50/60 Hz) U_o / U_n	230 V
	Tensiune maximă de funcționare continuă (CA) U_C	275 V
	Curent nominal de descărcare (8/20 μs) I_n	50 kA
	Curent maxim de descărcare (8/20 μs) I_maxim	100 kA
	Curent de descărcare impulsivă (10/350 μs) I_imp	50 kA
	Energie specifică W/R	156,5 kJ/Ω
	Nivelul de protecție la tensiune U_p	1800 V
	Siguranță de rezervă maximă	500 A gL / gG
	Curent nominal de scurtcircuit (CA) I_SCCR	10 kA
	TOV Rezistență 5 s U_T	335 V
	TOV 120 min U_T	530 V
	Număr de porturi	1

Schema electrică de bază

Dispozitivul de protecție împotriva supratensiunii cu descărcător de tip 1 FLP50GR-275/3S este proiectat pentru sisteme TN-C (configurație 3+0), oferind protecție robustă L-PEN cu un descărcător încorporat. Include contacte de semnalizare la distanță pentru monitorizarea stării.

Dimensiuni

Dispozitivul de protecție împotriva supratensiunii cu descărcător cu scânteie de tip 1 FLP50GR-275/3S are dimensiuni compacte de 90 mm x 95,5 mm x 144 mm pentru montare pe șină DIN de 35 mm, permițând integrarea eficientă din punct de vedere al spațiului în tablourile de distribuție.

Instrucțiuni de instalare

Dispozitivul de protecție împotriva supratensiunii cu descărcător cu scânteie de tip 1 FLP50GR-275/3S se montează pe șină DIN de 35 mm. Cuplu de strângere al bornelor: 3,5-4,0 Nm. Utilizați conductoare de cupru de 6-35 mm² (L/PEN). Conectați contactele la distanță (11-12-14) pentru monitorizarea stării.

Schema electrică și instalare

Acest dispozitiv de protecție împotriva supratensiunii cu descărcare în scânteie poate fi montat pe șină DIN. Utilizați cabluri paralele standard, cu cabluri de conectare. <50 cm pentru performanțe optime de descărcare a curentului de fulger.

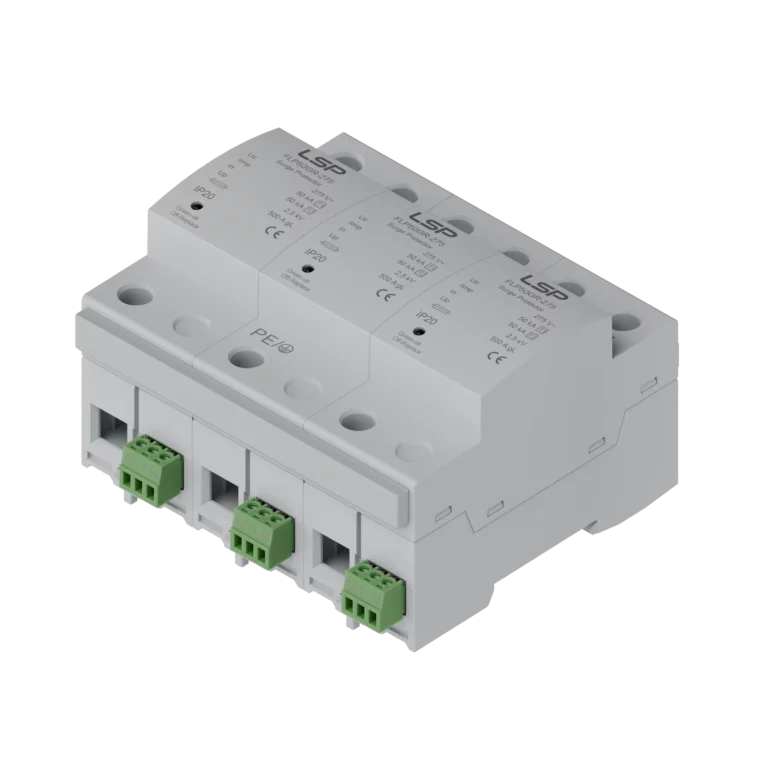

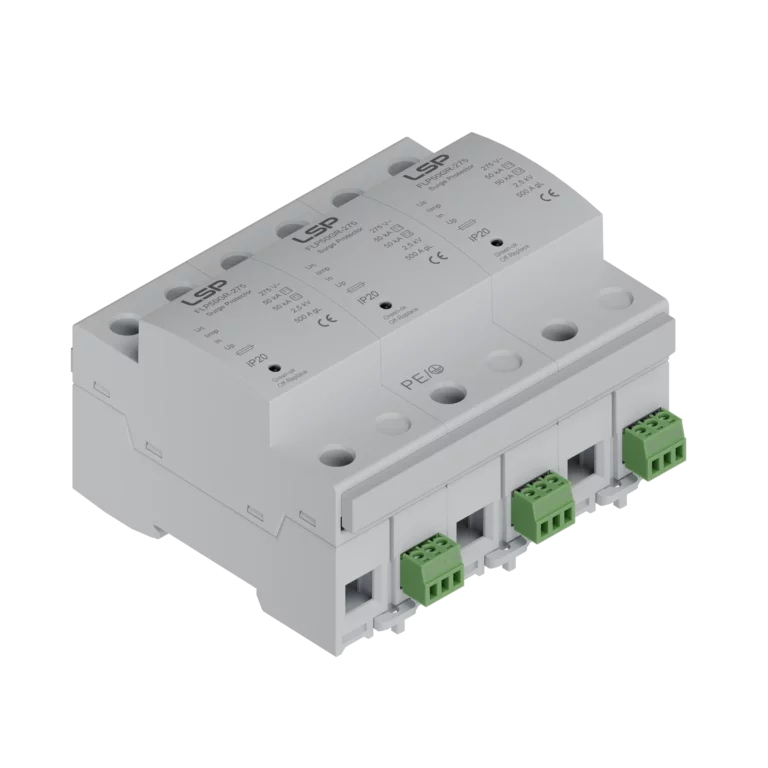

Terminal de semnalizare la distanță

Terminalul de semnalizare la distanță monitorizează starea dispozitivului de protecție împotriva supratensiunii cu descărcare electrică. Contacte NO/NC pentru control la distanță.

Documentație

Dispozitivul de protecție împotriva supratensiunii cu descărcător de tip 1 FLP50GR-275/3S este certificat conform IEC/EN 61643-11. Documentația completă include manualul de instalare, fișa tehnică și declarația de conformitate CE.

Fișă tehnică

Instrucțiuni de instalare

Schema electrică
