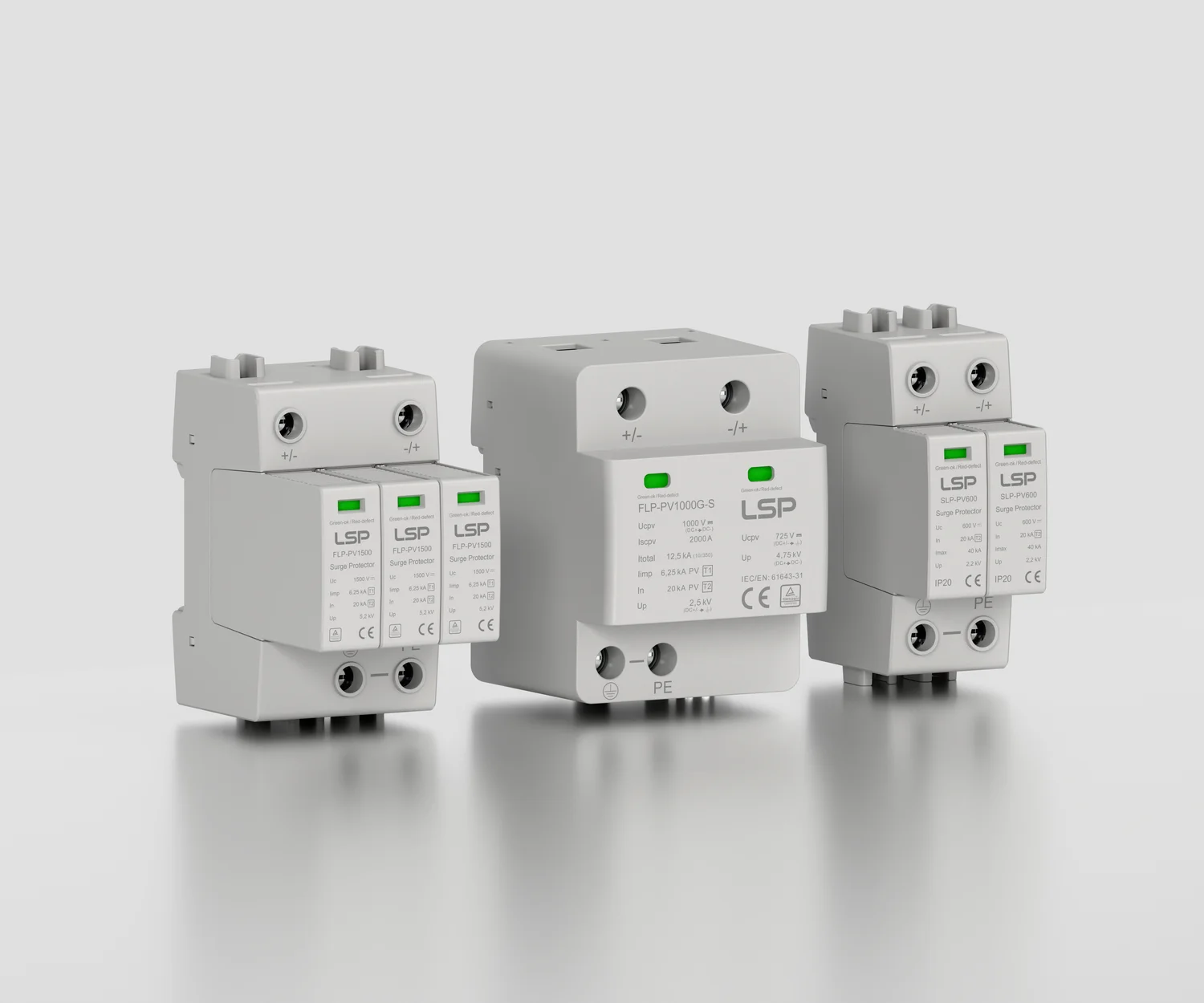

Protector împotriva supratensiunii DC

Dispozitivele de protecție împotriva supratensiunilor de curent continuu (DC SPD) limitează supratensiunile tranzitorii și redirecționează în siguranță curenții de supratensiune către pământ. În condiții normale, acestea rămân la o impedanță ridicată. În timpul unei supratensiuni, acestea comută la o impedanță scăzută, deviind curentul în exces și resetându-se automat după eveniment pentru a asigura o protecție continuă împotriva supratensiunilor de curent continuu.

R: Durata de viață a unui dispozitiv de protecție împotriva supratensiunii DC depinde de numărul și intensitatea supratensiunilor cu care se confruntă. Se recomandă inspectarea periodică pentru a detecta semne de uzură sau indicatori de sfârșit de viață. Înlocuirea proactivă a SPD-urilor asigură protecția continuă împotriva supratensiunii DC și previne deteriorarea echipamentelor.

R: Da, dispozitivele SPD de curent continuu sunt potrivite pentru o gamă largă de aplicații, de la sisteme solare rezidențiale până la rețele industriale de curent continuu. Selectarea tipului și a puterii nominale adecvate asigură o protecție eficientă împotriva supratensiunilor de curent continuu, adaptată fiecărui mediu.

Dispozitivele de protecție împotriva supratensiunii (SPD) oferă protecție împotriva supratensiunilor și vârfurilor de tensiune, inclusiv cele cauzate direct și indirect de fulgere.

În locurile cu frecvente descărcări atmosferice, sistemele fotovoltaice neprotejate vor suferi daune repetate și semnificative. Acest lucru duce la costuri substanțiale de reparație și înlocuire, la întreruperea funcționării sistemului și la pierderi de venituri.

Dispozitivele de protecție împotriva supratensiunii (SPD) instalate corespunzător vor minimiza impactul potențial al fulgerelor.

Echipamentele electrice sensibile ale sistemelor fotovoltaice, precum invertoarele CA/CC, dispozitivele de monitorizare și panourile fotovoltaice, trebuie protejate cu dispozitive de protecție împotriva supratensiunii (SPD).

Un dispozitiv de protecție împotriva supratensiunii (SPD) este conceput pentru a împiedica vârfurile de tensiune cu energie mai mare să ajungă la echipamentele sensibile și, astfel, să provoace potențiale daune.

Dacă este proiectat corespunzător, cum funcționează un SPD într-un sistem de curent continuu?

Supraîncărcarea (peste valoarea nominală a echipamentului) este prevenită prin descărcarea controlată a energiei între conductorii de curent continuu sau alternativ afectați.

Dacă SPD-ul are o conexiune la pământ, acesta monitorizează și diferența de tensiune între pământ și ceilalți conductori.

Dacă este necesar, energia este descărcată pentru a preveni diferențele excesive de tensiune, cum ar fi în cazul unei supratensiuni. Pentru ca acest lucru să funcționeze corect, calea către pământ trebuie să aibă o rezistență scăzută.

SPD-urile nu pot proteja împotriva supratensiunilor prelungite de câteva secunde sau minute. Acest lucru trebuie prevenit prin dimensionarea corectă a sistemului.

1. Asigurați-vă că sistemul și SPD-ul au o conexiune bună, cu rezistență redusă, la pământ.

2. Potriviți dispozitivul de protecție împotriva supratensiunii cu intrările echipamentului de conversie a energiei pe care doriți să îl protejați, asigurându-vă că “U_c” Tensiunea indicată în fișa tehnică a dispozitivului de protecție împotriva supratensiunii este egală sau ușor (de preferință între 0 și 10 V) mai mare decât tensiunea maximă continuă pe conductorii care trebuie protejați sau tensiunea nominală maximă a echipamentului electric conectat.

Dacă SPD-ul “U_c” este cu mult peste tensiunea maximă nominală a echipamentului electric conectat, acesta nu mai poate proteja eficient împotriva supratensiunilor. SPD va proteja dispozitivele sau echipamentele prin activarea cu mult peste tensiunea maximă de funcționare continuă “U_c” și nu va interfera la tensiuni sub “U_c”.

3. LSP recomandă protejarea cel puțin a intrării PV a controlerului de încărcare sau a invertorului/încărcătorului și, dacă se utilizează o rețea electrică publică, protejarea și a intrării CA.

4. Dacă se utilizează pe conductoarele fotovoltaice, asigurați-vă că dispozitivul de protecție împotriva supratensiunii este omologat pentru tensiuni continue; dacă se utilizează pe intrarea de curent alternativ, asigurați-vă că SPD este omologat pentru tensiuni alternative.

Dispozitivele de protecție împotriva supratensiunilor contribuie la reducerea timpilor de nefuncționare cauzate de supratensiuni. În centralele fotovoltaice, dispozitivele SPD trebuie să îndeplinească cerințe specifice pentru a asigura funcționarea continuă și producerea de energie.

Atunci când se proiectează o instalație fotovoltaică, este important să se ia în considerare instalarea dispozitivelor de protecție împotriva supratensiunii (SPD). Supratensiunile și perturbările rețelei pot duce la întreruperi, reducând performanța instalației.

Prin urmare, orice condiții care afectează generarea și distribuția energiei trebuie luate în considerare la proiectarea instalației electrice.

Panourile solare sunt instalate în exterior pentru a converti energia solară în energie electrică. Amplasarea în exterior le expune direct la condiții meteorologice dificile, precum ploaia, vântul și praful. Printre condițiile meteorologice, fulgerele necesită o atenție specială, deoarece pot afecta grav siguranța și performanța unei centrale fotovoltaice.

Acestea se formează într-un nor cumulonimbus și se termină la sol. Când fulgerul lovește solul, eliberează energie, afectând câmpul electric de la sol. Pentru centrala fotovoltaică, acest lucru prezintă două riscuri:

• Un impact direct care poate distruge fizic echipamentul solar de pe acoperiș.
• Supraîncărcări tranzitorii care trec prin cabluri prin cuplare magnetică, ceea ce poate duce la deteriorarea componentelor sensibile, cum ar fi plăcile cu circuite imprimate (PCB).

În ceea ce privește impactul direct, ‘External Lightning Protects’ (ELP) oferă protecția necesară în conformitate cu IEC 62305, care descrie modul în care se evaluează dacă locația dvs. are nevoie de o astfel de protecție și care ar trebui să fie opțiunea preferată (cuști cu plasă, terminal aerian etc.).

Conceptul este simplu: asigurați-vă că fulgerul va lovi o tijă metalică instalată în punctul cel mai înalt al instalației dvs. și va disipa energia direct în pământ printr-un conductor de cupru.

Cu toate acestea, în cazul supratensiunilor tranzitorii, sunt necesare dispozitive SPD. Acestea sunt instalate în paralel în plăcile de protecție ale circuitului pentru a devia energia către pământ și a limita supratensiunea la o valoare acceptabilă pentru echipamentul final.

Imediat ce ELP este instalat într-o centrală fotovoltaică, este obligatoriu să se instaleze și un SPD. Dacă centrala fotovoltaică nu este echipată cu un ELP, se recomandă instalarea unui SPD pentru a limita perturbațiile rețelei (supraîncărcări tranzitorii).

Pentru a garanta că energia va curge mai întâi către sol, în scopul limitării supratensiunilor, cea mai importantă componentă este varistorul cu oxid metalic (MOV).

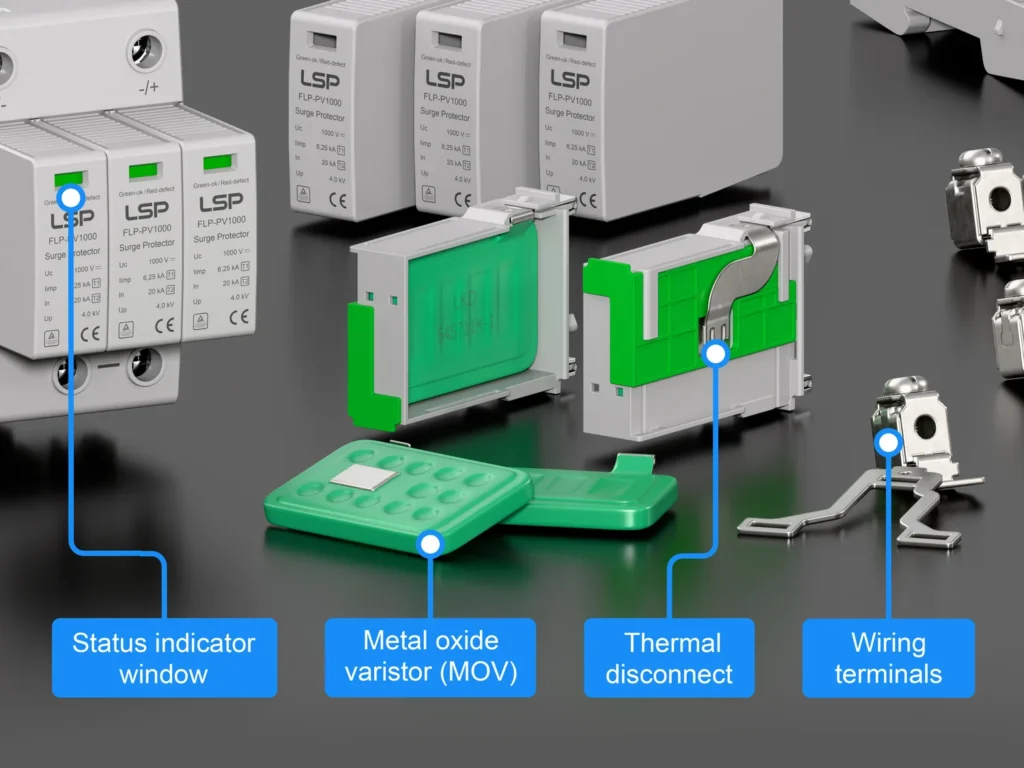

Această componentă are o proprietate astfel încât, în condiții normale (fără supratensiuni), rezistența este suficient de mare pentru a nu permite trecerea curenților nominali prin ea.

Începând de la un anumit nivel de supratensiune, rezistența va scădea rapid, deschizând calea către pământ și revenind la o stare normală odată ce energia a fost disipată.

Acest proces permite limitarea nivelului de supratensiune care ajunge la toate echipamentele conectate în aval.

Există diferite tipuri de SPD-uri disponibile, care variază în ceea ce privește rezistența: Tipul 1, Tipul 2 și Tipul 1+2. Un SPD de tip 1 poate face față unei lovituri directe care provoacă o supratensiune energetică, în timp ce tipul 2 limitează supratensiunile provenite din diverse surse. Ambele caracteristici pot fi combinate într-un “Tip 1+2” pentru o protecție completă.

În centralele fotovoltaice, provocarea constă în alegerea protecției adecvate împotriva supratensiunilor, care să reziste la curenți cu forma de undă de 10/350 µs (de aproape 10 ori mai puternici decât cei de tip 2, cu forma de undă de 8/20 µs), ținând cont în același timp de spațiul disponibil.

În cazul unui invertor sau al unei cutii de joncțiune, spațiul este întotdeauna o prioritate absolută. Pentru a maximiza spațiul disponibil, SPD-urile LSP utilizează adâncimea carcasei pentru componente mai puternice, cu o adâncime mai mare a dispozitivului.

Cu noile serii FLP-PV și SLP-PV, atât plăcile de protecție a circuitelor de curent alternativ, cât și cele de curent continuu din instalațiile solare pot fi protejate împotriva supratensiunilor cauzate de fulgere sau de perturbații ale rețelei.

Panourile solare, ca toate dispozitivele electronice, sunt predispuse la supratensiuni care pot deteriora componentele și crește timpul de nefuncționare. Dispozitivele de protecție împotriva supratensiunilor pot ajuta la menținerea funcționării și rentabilității sistemelor.

Un dispozitiv de protecție împotriva supratensiunii ajută la prevenirea deteriorării echipamentelor electronice prin devierea energiei electrice în exces de la linia de alimentare “fierbinte” către un cablu de împământare.

În majoritatea dispozitivelor de protecție împotriva supratensiunii, acest lucru se realizează prin intermediul unui varistor cu oxid metalic (MOV), o bucată de oxid metalic conectată la liniile de alimentare și de împământare prin două semiconductoare.

Panourile solare sunt, de asemenea, dispozitive electronice și, prin urmare, sunt supuse aceluiași potențial de deteriorare din cauza supratensiunilor. Panourile solare sunt deosebit de expuse la fulgere datorită suprafeței lor mari și amplasării în locuri expuse, cum ar fi acoperișurile sau montate la sol în spații deschise.

Dacă panourile solare sunt lovite direct, fulgerul poate provoca arsuri în echipament sau chiar explozii, iar întregul sistem este distrus.

Însă efectele fulgerelor și ale altor supratensiuni nu sunt întotdeauna atât de evidente. Efectele secundare ale acestor evenimente pot afecta nu numai componentele principale, cum ar fi modulele și invertoarele, ci și sistemele de monitorizare, comenzile trackerelor și stațiile meteorologice.

Pierderea unui modul fotovoltaic va însemna doar pierderea unui șir, în timp ce pierderea invertorului central va însemna pierderea producției de energie pentru o mare parte a centralei.

Deoarece toate echipamentele electrice sunt sensibile la supratensiuni, SPD-urile sunt disponibile pentru toate componentele panourilor solare. Versiunile industriale ale acestor dispozitive utilizează, de asemenea, varistoare cu oxid metalic (MOV) în combinație cu alte echipamente sofisticate pentru a conduce supratensiunile la împământare. Prin urmare, SPD-urile sunt instalate, în general, după ce a fost instalat un sistem de împământare stabil.

Gândiți-vă la o schemă electrică cu o singură linie a instalației dvs. și la SPD-urile în cascadă de la serviciul de utilități la echipamentul matricei, amplasați protecție robustă la intrările principale pentru a proteja împotriva supratensiunilor tranzitorii mari și unități mai mici pe căile critice până la punctul final al echipamentului.

O rețea SPD trebuie instalată pe întreaga distribuție de curent alternativ și continuu a panoului solar pentru a proteja circuitele critice. SPD-urile trebuie instalate atât pe intrările de curent continuu, cât și pe ieșirile de curent alternativ ale invertorului (invertoarelor) sistemului și trebuie amplasate cu referință la pământ atât pe liniile de curent continuu pozitive, cât și pe cele negative. Protecția de curent alternativ trebuie amplasată pe fiecare conductor de curent către pământ. Circuitele combinatoare trebuie, de asemenea, protejate, la fel ca toate circuitele de control și chiar sistemele de urmărire și monitorizare, pentru a preveni interferențele și pierderea de date.

În ceea ce privește sistemele comerciale și utilitare, LSP recomandă utilizarea regulii de 10 m. Pentru instalațiile cu cabluri de curent continuu cu lungimi sub 10 m, protecția împotriva supratensiunii solare de curent continuu trebuie instalată într-un punct convenabil, cum ar fi la invertoare, cutii combinatoare sau mai aproape de modulele solare. Pentru instalațiile cu cabluri de curent continuu de peste 10 m, protecția împotriva supratensiunii trebuie instalată atât la capătul invertorului, cât și la capătul modulului cablurilor.

Sistemele solare rezidențiale cu microinvertoare au cabluri de curent continuu foarte scurte, dar cabluri de curent alternativ mai lungi. Un SPD instalat la cutia de combinare poate proteja locuința împotriva supratensiunilor din panouri. Un SPD instalat pe panoul principal poate proteja locuința împotriva supratensiunilor din panouri, pe lângă cele provenite de la rețeaua electrică și alte echipamente interne.

În orice sistem, indiferent de dimensiune, SPD-urile trebuie instalate de un electrician autorizat, în conformitate cu recomandările producătorului și cu normele de instalare și electrice, pentru a maximiza siguranța și eficiența.

Se pot lua măsuri suplimentare, cum ar fi adăugarea de terminale de aer pentru fulgere, pentru a proteja în mod special panourile solare împotriva fulgerelor. SPD-urile nu pot preveni daunele fizice cauzate de loviturile directe de fulger.

Supraîncărcarea poate apărea în instalațiile electrice din diverse motive. Poate fi cauzată de:

• Rețeaua de distribuție ca urmare a fulgerului sau a oricăror lucrări efectuate.
• Fulgere (în apropiere sau pe clădiri și instalații fotovoltaice sau pe paratrăsnete).
• Variații ale câmpului electric cauzate de fulgere.

Ca toate structurile exterioare, instalațiile fotovoltaice sunt expuse riscului de fulgere, care variază de la o regiune la alta. Trebuie instalate sisteme și dispozitive de prevenire și captare.

Prima măsură de protecție care trebuie pusă în aplicare este un mediu (conductor) care asigură legarea echipotențială între toate părțile conductoare ale unei instalații fotovoltaice.

Scopul este de a lega toți conductorii și piesele metalice împământate și astfel de a crea un potențial egal în toate punctele sistemului instalat.

L este suma dintre:

• suma distanțelor dintre invertor(e) și cutia (cutiile) de joncțiune, ținând cont de faptul că lungimile cablurilor situate în aceeași conductă sunt numărate o singură dată, și
• suma distanțelor dintre cutia de joncțiune și punctele de conectare ale modulelor fotovoltaice care formează șirul, ținând cont de faptul că lungimile cablurilor situate în aceeași conductă sunt numărate o singură dată.

Ng este densitatea fulgerelor (numărul de descărcări/km2/an).

Numărul și amplasarea SPD-urilor pe partea de curent continuu depind de lungimea cablurilor dintre panourile solare și invertor. SPD-ul trebuie instalat în apropierea invertorului dacă lungimea este mai mică de 10 metri. Dacă lungimea este mai mare de 10 metri, este necesar un al doilea SPD, care trebuie amplasat în cutia din apropierea panoului solar, primul fiind amplasat în zona invertorului.

Pentru a fi eficiente, cablurile de conectare SPD la rețeaua L+ / L- și între blocul terminal de împământare SPD și bara de împământare trebuie să fie cât mai scurte posibil – mai puțin de 2,5 metri (d1+d2<50 cm).

Generare sigură și fiabilă de energie fotovoltaică

În funcție de distanța dintre partea “generator” și partea “conversie”, poate fi necesară instalarea a două sau mai multe descărcătoare de supratensiune, pentru a asigura protecția fiecăreia dintre cele două părți.

Atunci când un sistem fotovoltaic este amplasat într-un sit industrial, operațiunile comerciale și echipamentele sunt, de asemenea, expuse riscului. Invertoarele sunt scumpe, dar pentru aplicațiile industriale, o defecțiune și mai costisitoare este costul perioadei de nefuncționare.

Când fulgerul lovește un sistem fotovoltaic solar, acesta provoacă un curent și o tensiune tranzitorie indusă în buclele de cabluri ale sistemului fotovoltaic solar.

Aceste curenți și tensiuni tranzitorii vor apărea la terminalele echipamentelor și vor provoca probabil defecțiuni ale izolației și ale dielectricului în componentele electrice și electronice ale sistemelor fotovoltaice solare, cum ar fi panourile fotovoltaice, invertorul, echipamentele de control și comunicații, precum și dispozitivele din instalația clădirii.

Cutia de panouri, invertorul și dispozitivul MPPT (maximum power point tracker) prezintă cele mai mari riscuri de defectare.

Pentru a împiedica trecerea energiei de înaltă tensiune prin componentele electronice și provocarea de avarii de înaltă tensiune sistemului fotovoltaic, supratensiunile trebuie să aibă o cale de descărcare la pământ.

Pentru a face acest lucru, toate suprafețele conductoare trebuie să fie conectate direct la pământ, iar toate cablurile care intră și ies din sistem (cum ar fi cablurile Ethernet și cablurile de alimentare cu curent alternativ) trebuie să fie conectate la pământ printr-un SPD.

Este necesar un dispozitiv de protecție împotriva supratensiunii pentru fiecare grup de șiruri din cutia de matrice, cutia combinatoare, precum și pentru deconectarea curentului continuu.

Înălțimea, formele ascuțite și izolarea sunt caracteristicile dominante care determină locul în care lovește fulgerul. Este un mit faptul că metalul atrage fulgerul.

Cu toate acestea, este important de reținut că, indiferent de locația parcului fotovoltaic sau de forma obiectelor din apropiere, SPD-urile sunt esențiale pentru fiecare sistem fotovoltaic, datorită susceptibilității inerente la lovituri directe și indirecte.

Faceți clic pe butonul Editare pentru a modifica acest text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

• densitatea flash-ului în runda fulger;
• temperatura de funcționare a sistemului;
• tensiunea sistemului;
• curentul nominal de scurtcircuit al sistemului;
• nivelul formei de undă împotriva căreia trebuie asigurată protecția (fulger indirect sau direct);
• curentul nominal de descărcare.

Cerințele SPD pentru o instalație protejată de un sistem extern de protecție împotriva trăsnetului (LPS) depind de clasa selectată a LPS și de faptul dacă distanța de separare dintre LPS și instalația fotovoltaică este izolată sau neizolată.

IEC 62305-3 detaliază cerințele privind distanța de separare pentru un LPS extern.

Pentru a avea un efect protector, nivelul de protecție la tensiune al unui SPD (U_p) trebuie să fie cu 20 % mai mică decât rigiditatea dielectrică a echipamentului terminal al sistemului.

Este important să utilizați un SPD cu un curent de rezistență la scurtcircuit mai mare decât curentul de scurtcircuit al șirului de panouri solare la care este conectat SPD-ul.

SPD-ul furnizat la ieșirea de curent continuu trebuie să aibă un MCOV de curent continuu egal sau mai mare decât tensiunea maximă a sistemului fotovoltaic al panoului.

Când fulgerul lovește în punctul A (vezi Figura 1), panoul fotovoltaic solar și invertorul pot fi deteriorate. Dacă fulgerul lovește în punctul B, numai invertorul va fi deteriorat.

Cu toate acestea, invertorul este de obicei cea mai scumpă componentă dintr-un sistem fotovoltaic, motiv pentru care este esențial să se selecteze și să se instaleze corect SPD-ul atât pe liniile de curent alternativ, cât și pe cele de curent continuu. Cu cât fulgerul este mai aproape de invertor, cu atât invertorul va fi mai avariat.

Sursele fotovoltaice au caracteristici de curent și tensiune foarte diferite față de sursele tradiționale de curent continuu: au o caracteristică neliniară și provoacă persistența pe termen lung a arcurilor aprinse.

Prin urmare, sursele de curent fotovoltaic necesită nu numai comutatoare și siguranțe fotovoltaice mai mari, ci și un deconector pentru dispozitivul de protecție împotriva supratensiunii, care este adaptat la această natură unică și capabil să facă față curenților fotovoltaici.

SPD-urile instalate pe partea de curent continuu trebuie să fie întotdeauna proiectate special pentru aplicații de curent continuu. Utilizarea unui SPD pe partea incorectă de curent alternativ sau continuu este periculoasă în condiții de defect.

Când SPD-urile sunt utilizate pe partea de curent continuu, ele trebuie utilizate și pe partea de curent alternativ, din cauza diferențelor de potențial.

Protecția împotriva supratensiunii este la fel de importantă pentru partea de curent alternativ ca și pentru partea de curent continuu. Asigurați-vă că SPD este proiectat special pentru partea de curent alternativ.

Pentru o protecție optimă, SPD-ul trebuie dimensionat special pentru sistem. Alegerea corectă va garanta cea mai bună protecție și cea mai lungă durată de viață.

În ceea ce privește partea de curent alternativ, mai multe invertoare pot fi conectate la același SPD dacă au aceeași conexiune la rețea.

SPD-urile trebuie instalate întotdeauna în amonte de dispozitivele pe care le protejează. NFPA 780 12.4.2.1 prevede că protecția împotriva supratensiunii trebuie asigurată la ieșirea de curent continuu a panoului solar, de la pozitiv la masă și de la negativ la masă, la combinator și la cutia combinatorului pentru mai multe panouri solare, precum și la ieșirea de curent alternativ a invertorului.

Instalarea corectă a unui SPD se bazează pe trei valori, și anume:

• Tensiune maximă de funcționare continuă: Tensiunea la care SPD se va activa.
• Nivelul de protecție la tensiune: Categoria de supratensiune a echipamentului trebuie să fie mai mare decât nivelul de protecție la tensiune al SPD.
• Curent nominal de descărcare: Valoarea maximă a formei de undă (8/20 μs pentru SPD-urile de tip 2) pe care SPD-ul este capabil să o suporte după supratensiuni repetitive.

Cabluri

Cablurile din sistemele fotovoltaice sunt adesea extinse pe distanțe lungi, astfel încât să poată ajunge la punctul de conectare la rețea. Cu toate acestea, lungimile mari ale cablurilor nu sunt niciodată recomandate, iar sistemele fotovoltaice nu fac excepție.

Acest lucru se datorează faptului că efectul interferențelor electrice bazate pe câmp și conduse, cauzate de descărcările de fulgere, crește în raport cu lungimea cablurilor și buclele conductorilor. Atunci când apare o supratensiune tranzitorie, orice cădere de tensiune inductivă în cablurile de conectare poate slăbi efectul de protecție al SPD. Acest lucru este mai puțin probabil să se întâmple dacă cablurile sunt trase pe o distanță cât mai scurtă posibil.

Tensiunea de supratensiune contribuie în mod semnificativ la defectarea cablurilor, iar fiecare impuls pe un cablu va contribui la deteriorarea rezistenței izolației cablului.

Dacă o supratensiune este injectată într-un sistem fotovoltaic autonom (un sistem care este departe de rețeaua electrică), orice echipament alimentat cu energie solară, cum ar fi echipamentele medicale sau alimentarea cu apă, poate fi perturbat.

Amplasarea și numărul de SPD-uri care trebuie instalate pe partea de curent continuu depind de lungimea cablului dintre panourile solare și invertor (vezi tabelul).

Dacă lungimea este mai mică de 10 metri, atunci este necesar un singur SPD, care trebuie instalat în aceeași zonă cu invertorul. Dacă lungimea cablului este mai mare de 10 metri, instalați un SPD în zona invertorului și un al doilea SPD în cutia situată în apropierea panoului solar.

Trasează cablurile astfel încât să eviți formarea de bucle mari ale conductorilor. Liniile de curent alternativ și continuu și liniile de date trebuie trase împreună cu conductorii de legare echipotențială de-a lungul întregului traseu, pentru a se asigura că nu se formează bucle ale conductorilor din cauza trasării pe mai multe șiruri sau la conectarea invertorului la rețeaua electrică.

Notă:

Lungimea cablului care conectează un SPD la sarcină trebuie să fie întotdeauna cât mai scurtă posibil și să nu depășească niciodată 10 metri. Dacă lungimea cablului este mai mare de 10 metri, este necesar un al doilea SPD. Cu cât distanța este mai mare, cu atât este mai mare reflexia undei de fulger.

Cum se combină SPD-urile cu invertoarele

Parcurile fotovoltaice sunt alcătuite din echipamente foarte sensibile, care necesită o protecție extinsă. Deoarece parcurile fotovoltaice generează curent continuu (cc), invertoarele (necesare pentru a converti acest curent din cc în ca) sunt o componentă esențială pentru producția lor de energie electrică.

Din păcate, invertoarele nu sunt doar foarte sensibile la fulgere, ci sunt și incredibil de scumpe. NFPA 780 12.4.2.3 impune instalarea de SPD-uri suplimentare la intrarea de curent continuu a invertorului dacă invertorul sistemului se află la mai mult de 30 de metri de cel mai apropiat combinator sau cutie de combinare.

Instalați SPD-ul între siguranțe și invertor dacă există dispozitive de protecție a șirurilor (cum ar fi siguranțe, întrerupătoare de curent continuu sau diode de șir).

Concluzie

Utilizarea echipamentelor fotovoltaice fără o protecție adecvată împotriva supratensiunii este mai mult decât riscantă – este imprudentă.

Pentru ca sistemele solare să reprezinte viitorul unei lumi mai ecologice, ele trebuie protejate.

Apariția fulgerelor este inevitabilă și, prin urmare, protecția este esențială.

Vulnerabilitatea sistemelor fotovoltaice la fulgere – atât directe, cât și indirecte – înseamnă că acestea trebuie construite cu protecție fiabilă și instalată corespunzător împotriva supratensiunilor.
