Proiectate special pentru a oferi protecție la suprasarcină și curent invers în cutiile de combinare solare DC, întrerupătoarele noastre miniaturale sunt proiectate cu structuri avansate de stingere a arcului electric pentru a asigura siguranța maximă, fiabilitatea și performanța optimă a sistemelor fotovoltaice.
DC Miniature Circuit Breaker MCB are un design compact și durabil cu instalare ușoară, suportând montarea standard pe șină DIN, ceea ce îl face ideal pentru protecția energiei DC atât în proiecte rezidențiale, cât și comerciale.

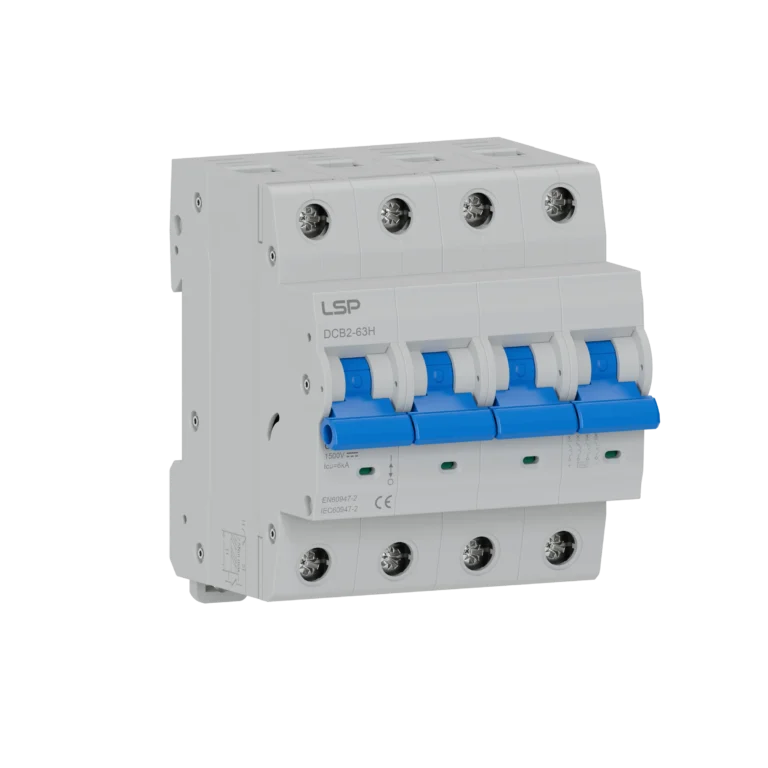

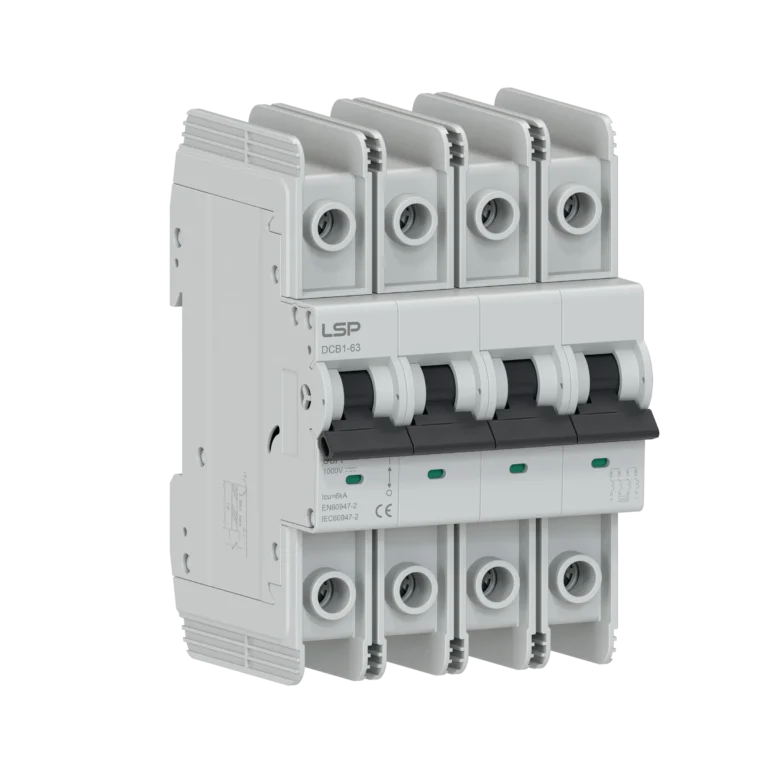

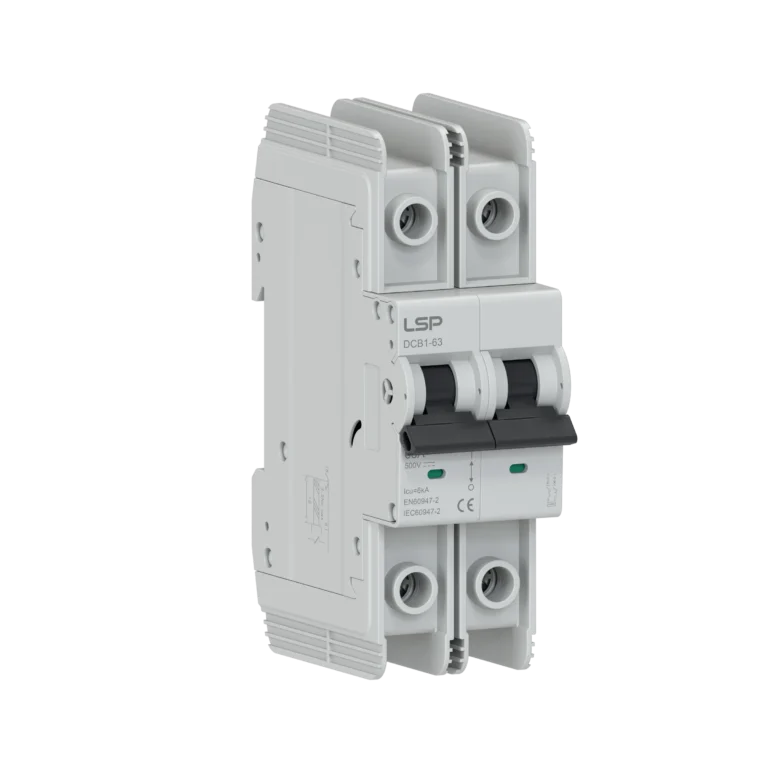

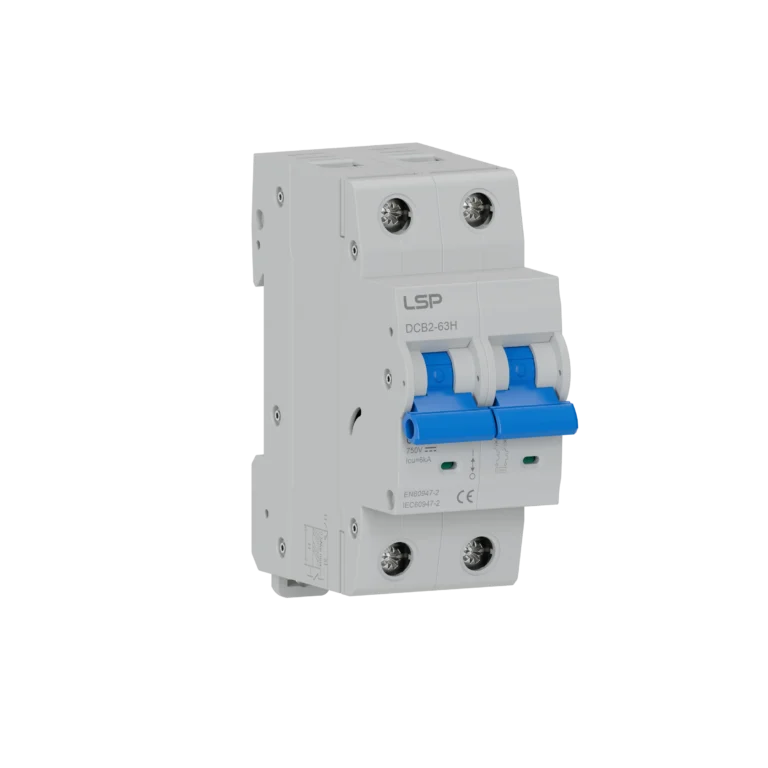

Întrerupătorul miniatural LSP DC (DC MCB) oferă o capacitate ridicată de întrerupere, o performanță fiabilă de stingere a arcului electric și o durată de viață extinsă chiar și în condiții de funcționare dificile.
| Specificații | TX7-63Z | LDCB-63 |
| Curent nominal de funcționare In | 1-63 A | 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Frecvența nominală | DC | DC |
| Stâlp | 1-4 stâlpi | 1-4 stâlpi |
| Tensiunea nominală de funcționare Ue | 1P: 250 Vdc / 2P: 500 Vdc / 3P: 750 Vdc / 4P: 1000 Vdc | 1P: 250 Vdc / 2P: 500 Vdc / 3P: 750 Vdc / 4P: 1000 Vdc |
| Tensiunea nominală de rezistență la impulsuri Uimp | 4,0 kV | 6 kV |
| Capacitatea nominală de scurtcircuit Icn | S: 6 kA / H: 10 kA | 6 kA |
| Conformitate | IEC/EN 60947-2 | IEC/EN 60947-2 |
| Temperatura ambiantă | -35 °C până la +70 °C | -35 °C până la +70 °C |
| Umiditate relativă | ≤ 95% | ≤ 95% |
| Nivelul de poluare | Clasa 2 | Clasa 3 |
| Altitudine | < 2000 m | ≤ 2000 m |
| Cuplu de strângere a terminalului | 2,5 Nm | 2,5 Nm |
01
Opriți sursa principală de alimentare cu curent continuu și asigurați-vă că sistemul este complet dezenergizat.
02
Confirmați că tensiunea și curentul nominale ale DC MCB corespund cerințelor sistemului.
03
Identificați marcajele de polaritate de pe DC MCB (LINE și LOAD, bornele + și -).
04
Conectați cablurile sursei de alimentare DC la bornele LINE în funcție de polaritate.
05
Conectați cablurile de sarcină (de exemplu, intrarea invertorului sau a bateriei) la bornele LOAD, asigurând polaritatea corectă.
06
Strângeți bine toate bornele, verificați de două ori cablajul, apoi restabiliți alimentarea și testați funcționarea sistemului.
Proiectate pentru mediile moderne de alimentare cu curent continuu, întrerupătoarele miniaturale de curent continuu protejează rețelele fotovoltaice, cutiile de combinare, bancurile de baterii și circuitele invertoare de supraîncărcări și curenți de defect, îmbunătățind fiabilitatea operațională și durata de viață a echipamentelor.
LSP este specializată în producția de DC MCB de înaltă calitate, oferind soluții fiabile de protecție a circuitelor pentru sisteme solare, de stocare a energiei și industriale. Facilitățile noastre avansate de producție, procesele stricte de control al calității și investițiile continue în cercetare și dezvoltare ne permit să oferim o aprovizionare stabilă, personalizare OEM/ODM și asistență tehnică pe termen lung partenerilor globali.
