LSP oferuje urządzenia ochrony przeciwprzepięciowej typu 1+2 AC przeznaczone do instalacji w przejściu między LPZ 0A/0B i LPZ 1 w niskonapięciowych systemach dystrybucji energii, służące jako połączona ochrona przeciwprzepięciowa na wejściu serwisowym.
Te SPD typu 1+2 nadają się do przemysłowych systemów dystrybucji energii, budynków komercyjnych, infrastruktury krytycznej i aplikacji o wysokich wymaganiach dotyczących ciągłości systemu, wspierając rozwiązania ochrony przeciwprzepięciowej na poziomie systemu na wejściu serwisowym.

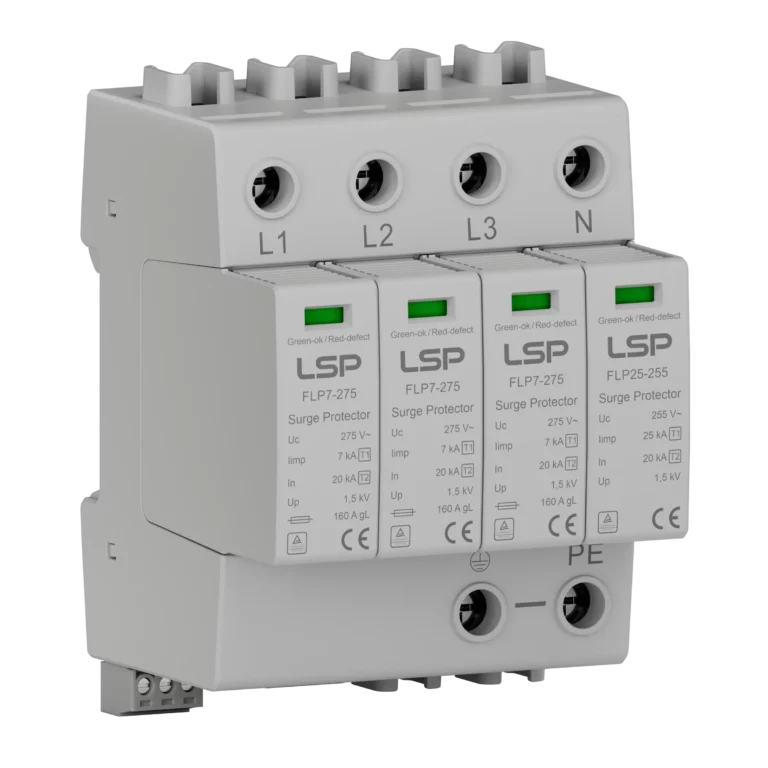

Połączona seria SPD FLP12.5 / FLP7 została zaprojektowana zgodnie z normą IEC 61643-11 i ma wtykową, modułową konstrukcję. Pojedyncze urządzenie zapewnia skoordynowaną ochronę przed bezpośrednimi impulsowymi prądami piorunowymi (10/350 µs), a także prądami udarowymi spowodowanymi indukcją pioruna i operacjami przełączania (8/20 µs).
Produkty obsługują systemy zasilania TT, TN-S i TN-C-S. Konstrukcja zapewnia długoterminową stabilność termiczną, kontrolowane rozpraszanie energii udarowej i integralność strukturalną w warunkach impulsu o wysokiej energii, wspierając ciągłą pracę SPD typu 1 + 2 w określonych warunkach.
Typ 1+2 / Klasa I+II
Połączona ochrona przed wyładowaniami atmosferycznymi
10/350 μs i 8/20 μs
Systemy TN / TT / IT
IEC / EN 61643-11
Zgodność z normami
Urządzenia ochrony przeciwprzepięciowej typu 1+2 (SPD) integrują funkcje ochronne zarówno typu 1, jak i typu 2, zapewniając skoordynowaną ochronę przed bezpośrednimi impulsowymi prądami piorunowymi i przepięciami łączeniowymi przy wejściach serwisowych i głównych tablicach rozdzielczych.
SPD typu 1+2 są dostępne z wartościami Iimp (10/350 µs) 12,5 kA i 7 kA, In 20 kA i Imax 50 kA, umożliwiając wybór w oparciu o narażenie systemu na wyładowania atmosferyczne i wymagania projektowe, odpowiednie dla domowych, komercyjnych i przemysłowych systemów AC.

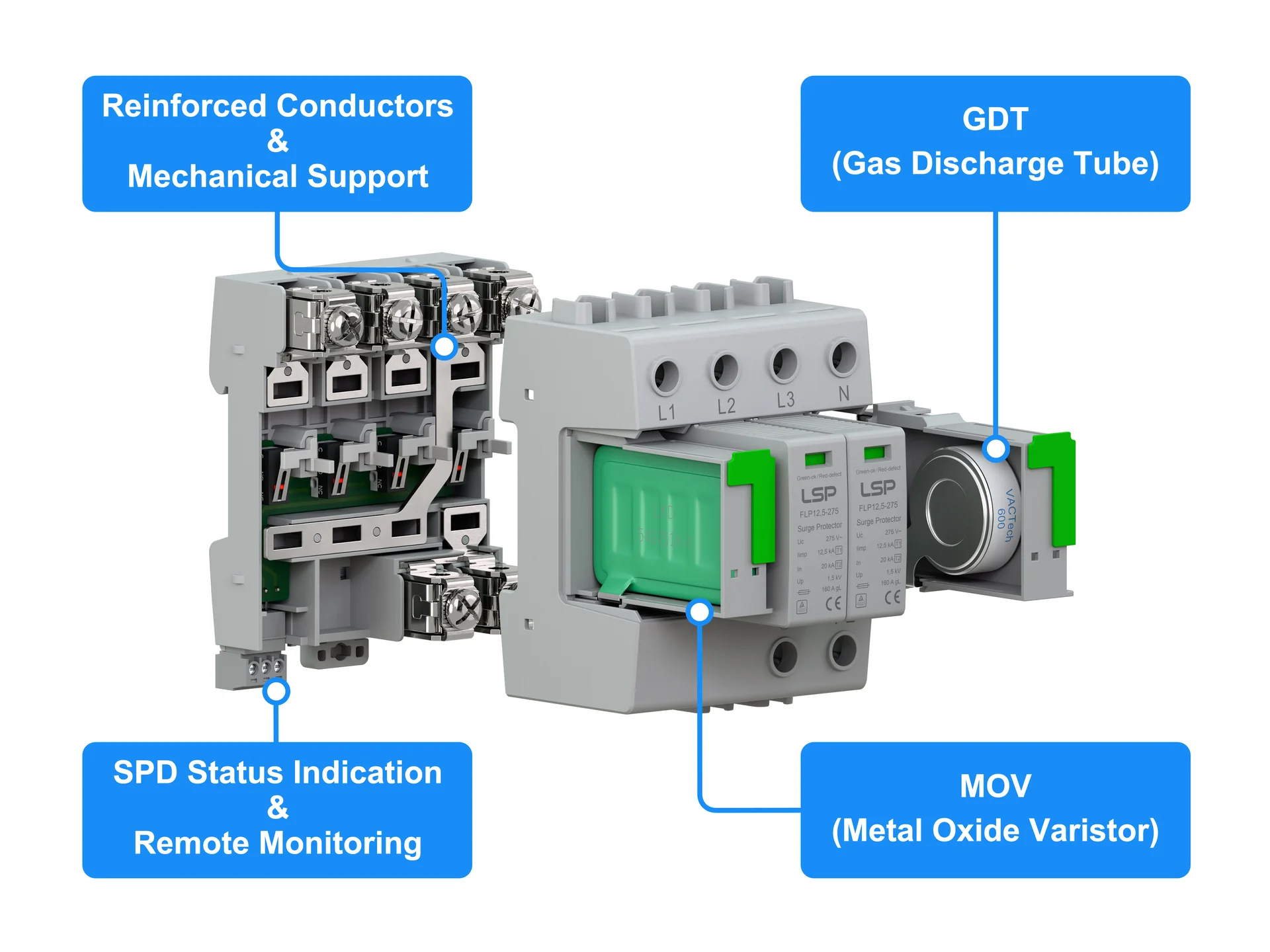

Podstawowe elementy funkcjonalne urządzeń ochrony przeciwprzepięciowej (SPD) typu 1+2 obejmują element ograniczający napięcie MOV, wysokoenergetyczną ścieżkę rozładowania GDT, wzmocnione przewody i wsparcie strukturalne oraz moduł wskazania stanu i zdalnego monitorowania SPD.
Ochronniki przeciwprzepięciowe (SPD) typu 1+2 to złożone urządzenia ochronne zgodne z normą IEC/EN 61643-11. Integrując cechy zarówno typu 1, jak i typu 2, zapewniają skoordynowaną ochronę przed piorunowymi prądami impulsowymi na wejściu serwisowym i przepięciami przełączającymi za nimi.
SPD typu 1+2 przechodzą znormalizowane testy wydajności i modułowy montaż, skutecznie kontrolując poziom ochrony napięciowej (Up) i służąc jako część strategii ochrony przeciwprzepięciowej na poziomie systemu.
SPD typu 1+2 pochłaniają energię impulsu piorunowego i tłumią przejściowe przepięcia spowodowane przełączaniem lub zdarzeniami indukowanymi, zapewniając skoordynowaną ochronę urządzeń znajdujących się poniżej i wspierając strategie zarządzania przepięciami na poziomie systemu.
Obsługa przepięć - prądy 10/350 µs i 8/20 µs
Pozycjonowanie systemu - między typem 1 a typem 2
Urządzenia przeciwprzepięciowe AC typu 1+2 zapewniają skoordynowaną ochronę typu 1 i typu 2:
1. Wybór i wstępne dopasowanie podstawowych komponentów
2. Lutowanie i łączenie komponentów
3. Integracja wskaźnika przepięć i modułu zdalnego monitorowania
4. Wzmocnienie strukturalne i montaż izolacji
5. Końcowe testy spójności i funkcjonalności
Obsługuje prąd piorunowy (Iimp) i znamionowe/maksymalne prądy rozładowania (In, Imax) w celu ochrony wejścia serwisowego i obwodów dalszych przed przepięciami o wysokiej energii.
SPD wytrzymuje maksymalne napięcie ciągłe Uc, zapewniając koordynację z systemem dystrybucji i kolejnymi SPD.
| Parametr | Model | Znaczenie | |
| FLP12.5-275 | FLP7-275 | ||
| Iimp (10/350 µs) | 12,5 kA | 7 kA | Zdolność do radzenia sobie z energią impulsu błyskawicy |
| W (8/20 µs) | 20 kA | 20 kA | Nominalna zdolność rozładowania SPD |
| Imax (8/20 µs) | 50 kA | 50 kA | Maksymalna energia, jaką SPD może bezpiecznie rozładować |
| W górę | 1,5 kV | 1,5 kV | Ogranicza napięcie szczątkowe w celu ochrony obciążeń |
| Uc | 275 V | 275 V | Zapewnia dopasowanie SPD do napięcia systemu |
Informacje zwrotne są dostarczane przez inżynierów, operatorów i kierowników projektów z doświadczeniem w stosowaniu urządzeń ochrony przeciwprzepięciowej typu 1+2 w środowiskach operacyjnych. Obserwacje obejmują zachowanie urządzenia podczas pracy systemu, reakcję na przepięcia, ciągłość i kompatybilność instalacji.
Urządzenie ochrony przeciwprzepięciowej (SPD) typu 1+2 integruje funkcje SPD typu 1, które obsługuje bezpośrednie prądy piorunowe na wejściach serwisowych, oraz SPD typu 2, które zarządza przepięciami przełączającymi i resztkową energią piorunową w tablicach rozdzielczych. Zapewnia kompleksową ochronę przeciwprzepięciową dla domowych, komercyjnych i przemysłowych systemów prądu przemiennego.
Tak. Urządzenie ochrony przeciwprzepięciowej typu 1+2 (SPD) integruje funkcje urządzeń ochrony przeciwprzepięciowej typu 1 i typu 2, wytrzymując impulsy piorunowe o wysokiej energii (10/350 µs), a także stany przejściowe przełączania o niższej energii (8/20 µs). Pojedyncze urządzenie zapewnia wielofunkcyjną ochronę przeciwprzepięciową przy jednoczesnej oszczędności miejsca.
Urządzenie przeciwprzepięciowe typu 1+2 jest zalecane w przypadku instalacji narażonych na wyładowania atmosferyczne, zewnętrznych linii napowietrznych lub wejść serwisowych. W przypadku lokalizacji wewnętrznych o niskim narażeniu na wyładowania atmosferyczne może wystarczyć SPD typu 2.
Tak. Urządzenia przeciwprzepięciowe typu 1+2 AC są szeroko stosowane w przemysłowych i komercyjnych systemach zasilania do ochrony falowników, szaf sterowniczych, serwerów i urządzeń monitorujących, zapewniając nieprzerwaną pracę.
SPD typu 1+2 powinny być instalowane przy wejściach serwisowych lub tablicach głównych, a SPD typu 2 za nimi w panelach podrozdzielczych. Koordynacja zapewnia ochronę na poziomie systemu, przekierowując przepięcia przy jednoczesnym utrzymaniu bezpiecznych poziomów napięcia dla podłączonego sprzętu.
Większość SPD typu 1+2 posiada wizualne okno stanu lub zdalne terminale sygnalizacyjne. Sprawdź wskaźnik, aby zweryfikować normalne działanie lub jeśli konieczna jest wymiana modułu.
Zabezpieczenie przeciwprzepięciowe typu 1+2 wykorzystuje wysokoenergetyczne MOV, zapewniając szybką reakcję na stany nieustalone. Wartości znamionowe obejmują prądy udarowe (Iimp, 10/350 µs) do 12,5 kA i nominalne prądy rozładowania (In, 8/20 µs) do 20 kA, zapewniając ochronę krytycznego sprzętu.
Przed instalacją SPD typu 1+2 AC należy odizolować zasilanie. Kluczowe środki ostrożności:
