Ochrona przeciwprzepięciowa w panelu zasilającym: Kompletny przewodnik po doborze i montażu urządzeń SPD

Dlaczego panele zasilające wymagają zabezpieczenia przeciwprzepięciowego

Komercjalna tablica rozdzielcza o natężeniu 200 amperów zasila 20 sterowników systemów HVAC, system kamer monitoringu obejmujący cały budynek oraz oświetlenie LED na trzech piętrach. Sprzęt podłączony do tej jednej tablicy ma wartość odtworzeniową wynoszącą od $15 000 do $50 000. Każdy z tych elementów ma jedną wspólną słabość: wystarczy ułamek milisekundy, by doszło do katastrofalnych uszkodzeń, jeśli na linii pojawi się przepięcie.

Ochrona przed przepięciami w rozdzielnicach nie polega wyłącznie na zabezpieczaniu przed bezpośrednimi uderzeniami pioruna. To tylko hollywoodzka wersja. W rzeczywistości, zgodnie z normą IEEE C62.41 dotyczącą środowisk przepięciowych, szkodliwe stany przejściowe pochodzą z trzech różnych źródeł:

1. Operacje zmiany dostawcy mediów — gdy przedsiębiorstwo energetyczne dokonuje zmian w konfiguracji sieci, przełączanie baterii kondensatorów może spowodować pojawienie się skoków napięcia rzędu wielu kilowoltów w punkcie przyłączeniowym.
2. Wewnętrzne przełączanie obciążenia — za każdym razem, gdy w budynku uruchamia się lub zatrzymuje duży silnik, sprężarka lub winda, powstaje impuls przejściowy, który rozchodzi się z powrotem przez rozdzielnicę.
3. Błyskawica — albo bezpośrednie uderzenie pioruna w budynek, albo — co zdarza się znacznie częściej — uderzenie w pobliżu, które poprzez sprzężenie elektromagnetyczne powoduje przepięcie na przewodach zasilających.

W przypadku rozdzielnicy elektrycznej nie chodzi o to, czy wystąpią przepięcia. Chodzi o to, jak często się pojawiają, ile energii niosą ze sobą oraz czy rozdzielnica jest w stanie się przed nimi obronić, gdy już wystąpią. Urządzenie ochrony przeciwprzepięciowej (SPD) zainstalowane w rozdzielnicy kosztuje od $200 do $500. To sprawia, że jest to prawdopodobnie najbardziej opłacalna polisa ubezpieczeniowa w każdej instalacji elektrycznej.

Rodzaje urządzeń SPD służących do ochrony rozdzielnic zasilających

Nie wszystkie urządzenia SPD są wymienne, a najważniejszą decyzją, jaką trzeba podjąć, jest wybór odpowiedniego typu urządzenia do danej szafki. System klasyfikacji określony w normie UL 1449 oraz w artykule 242 normy NEC opiera się na jednej zmiennej: miejsce instalacji względem głównego wyłącznika zasilania. Zanim przejdziemy do omówienia poszczególnych typów, oto krótkie zestawienie porównawcze:

Urządzenia SPD typu 1 — ochrona przyłącza sieciowego

Ochronniki przeciwprzepięciowe typu 1 stanowią pierwszą linię obrony i są instalowane po stronie sieciowej głównego wyłącznika zasilania. Znajdują się one pomiędzy transformatorem sieciowym a głównym wyłącznikiem użytkownika. Norma NEC 230.82(4) wyraźnie zezwala na stosowanie ochronników typu 1 w tej lokalizacji, co oznacza, że są one jedynym typem ochronników, które mogą przechwycić przepięcie przed przechodzi przez dowolne urządzenie zabezpieczające przed nadprądem.

Kluczową cechą techniczną jest przebieg testowy. Urządzenia typu 1 muszą wytrzymać impuls o charakterystyce 10/350 μs. Jest to przebieg o długim czasie trwania, zaprojektowany w celu symulacji bezpośredniego uderzenia pioruna, dostarczający energię o rzędy wielkości większą niż przebieg 8/20 μs stosowany w testach typu 2. W praktyce urządzenie SPD typu 1 o wartości znamionowej 100 kA jest w stanie pochłonąć energię, która spowodowałaby zniszczenie urządzenia o zbyt małej wydajności.

Urządzenia SPD typu 1 są niezbędne w budynkach wyposażonych w zewnętrzne systemy ochrony odgromowej (odprowadzenia odgromowe/piorunochrony), obiektach położonych w regionach o wysokiej aktywności burzowej oraz w infrastrukturze krytycznej, gdzie przepięcie na wejściu zasilającym może wywołać efekt kaskadowy w dalszej części instalacji, zanim zdąży zadziałać jakakolwiek ochrona wtórna.

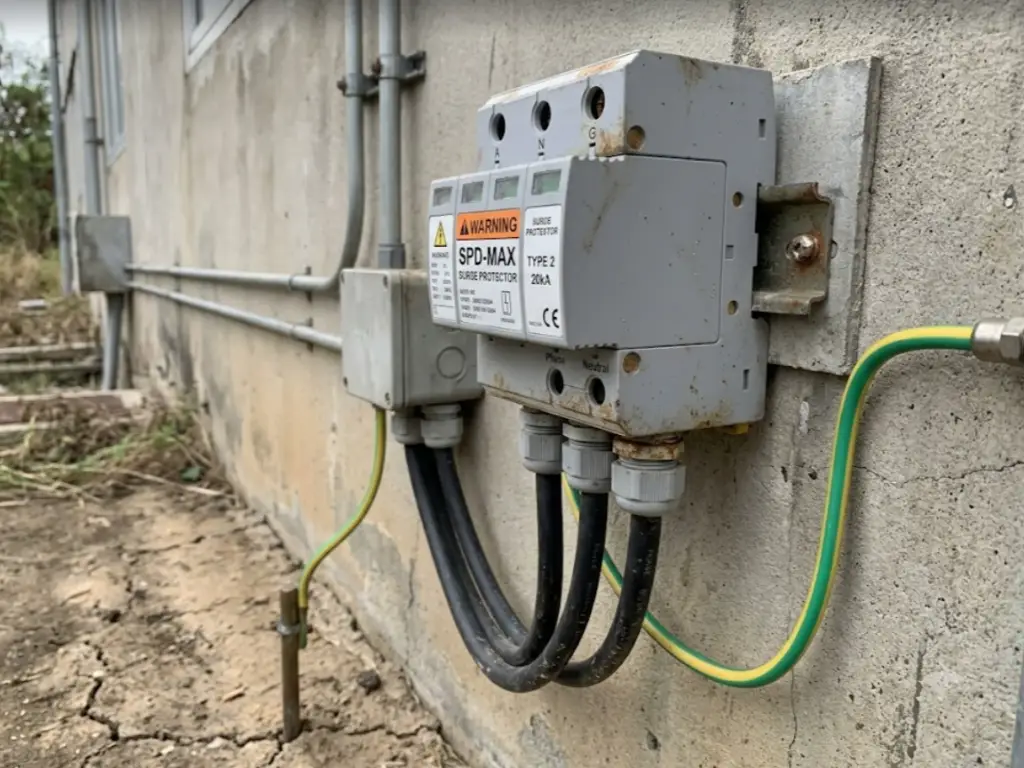

Urządzenia SPD typu 2 — ochrona tablic rozdzielczych

Urządzenia SPD typu 2 stanowią podstawę ochrony przeciwprzepięciowej na poziomie rozdzielnicy. Zainstalowane po stronie obciążenia głównego wyłącznika zasilającego — wewnątrz rozdzielnic głównych, rozdzielnic pomocniczych i rozdzielnic odgałęźnych — radzą sobie z dwiema kategoriami energii przepięciowej: resztkowymi przepięciami zewnętrznymi, które przeszły przez urządzenie typu 1, oraz przejściowymi stanami generowanymi wewnętrznie przez silniki, sprężarki i operacje przełączania w budynku.

Type 2 devices are tested with the 8/20 μs combination waveform, with typical nominal discharge current (I_n) ratings of 20 kA for standard commercial applications. The 2023 NEC significantly expanded Type 2 SPD requirements: Section 215.15 now mandates surge protection for feeder circuits, and Section 225.42 covers outside branch circuits and feeders. That means more distribution panels than ever require SPDs by code.

Jeśli typ 1 to śluza przy granicy działki, to typ 2 to odpływ podłogowy na każdym poziomie. Wyłapuje on to, co przedostaje się przez śluzę, a jednocześnie odprowadza wodę rozpryskiwaną podczas czynności wykonywanych wewnątrz budynku.

Ochronniki nadnapięciowe typu 1+2 o podwójnym zakresie znamionowym — elastyczny zakres ochrony

Urządzenia SPD o podwójnej klasyfikacji przeszły testy zgodne zarówno z protokołami typu 1, jak i typu 2, co zapewnia elastyczność instalacji tego samego urządzenia zarówno przy wejściu sieciowym, jak i w dowolnej dalszej rozdzielnicy. W przypadku małych i średnich budynków komercyjnych, w których pożądane jest uproszczenie procesu zaopatrzenia i konserwacji, zastosowanie jednego modelu o podwójnej klasyfikacji w wielu rozdzielnicach zmniejsza liczbę pozycji asortymentowych (SKU) oraz eliminuje ryzyko przypadkowej instalacji urządzenia typu 2 po stronie sieci.

Ważne zastrzeżenie: podwójna klasyfikacja nie oznacza uniwersalności. Nadal należy sprawdzić, czy wartość znamionowa prądu zwarciowego (SCCR) danego modelu przekracza prąd zwarciowy dostępny w punkcie instalacji, zgodnie z wymogami normy NEC 242.8. Zainstalowanie urządzenia SPD o podwójnej klasyfikacji i wartości SCCR wynoszącej 65 kA w sieci z dostępnym prądem zwarciowym wynoszącym 100 kA stanowi naruszenie przepisów i zagrożenie dla bezpieczeństwa.

Jak dobrać odpowiedni moduł SPD do swojej tablicy rozdzielczej

Wybór urządzenia SPD sprowadza się do trzech pytań, na które przed zakupem należy uzyskać odpowiedzi: jaką energię udarową musi wytrzymać panel, do jakiego napięcia i konfiguracji systemu ma zostać podłączony oraz gdzie w hierarchii instalacji elektrycznej zostanie umieszczone urządzenie. Odpowiedź na ostatnie pytanie — typ 1, 2 czy 1+2 — została udzielona powyżej. Pierwsze dwa zasługują na osobne omówienie.

Dopasowanie wartości znamionowej kA do rozmiaru panelu i poziomu narażenia

Wartość znamionowa w kA podana w karcie katalogowej SPD informuje, jaki prąd udarowy urządzenie jest w stanie wytrzymać. Nie wskazuje ona jednak, jakie są rzeczywiste potrzeby danej tablicy rozdzielczej. Odpowiednia wartość zależy od dwóch czynników: obciążalności elektrycznej tablicy oraz jej fizycznej ekspozycji na źródła przepięć.

Jako praktyczny punkt wyjścia środowisko elektryków uzgodniło zestaw sprawdzonych w praktyce wytycznych, które wykraczają poza minimalne wymagania przepisów:

Wartości bazowe należy skorygować w górę o jeden stopień, jeśli ma zastosowanie którykolwiek z poniższych czynników narażenia: budynek znajduje się w regionie o wysokiej częstotliwości wyładowań atmosferycznych, zasilanie jest doprowadzane za pomocą przewodów napowietrznych, rozdzielnica zasila obciążenia krytyczne, które nie tolerują żadnych przestojów, lub rozdzielnica znajduje się przy wejściu zasilania (kategoria C zgodnie z normą IEEE C62.41), a nie w głębi budynku (kategoria B lub A).

What kA rating doesn’t tell you matters just as much. The nominal discharge current (I_n) reflects the device’s endurance — how many surge events it can absorb over its lifespan before degradation. The voltage protection level (U_p), often buried deeper in the datasheet, is arguably more important for the equipment you’re protecting: a U_p of 1.5 kV means the SPD clamps at a far lower voltage than one rated at U_p 2.5 kV, leaving less residual energy to reach your downstream equipment. When comparing two SPDs with similar kA ratings, the one with the lower U_p provides meaningfully better protection.

Nie wszystkie urządzenia SPD dostępne na rynku posiadają ten sam poziom certyfikacji przeprowadzonej przez niezależne podmioty. Wiodący producenci w branży zabezpieczeń przeciwprzepięciowych posiadają pełen zakres certyfikatów — certyfikaty TÜV i CB zgodne z normami IEC/EN 61643-11 i -31, oznaczenie CE oraz certyfikat zarządzania jakością produkcji ISO 9001 — co zapewnia projektantom i wykonawcom weryfikowalną podstawę do porównywania produktów. Podczas oceny opcji dla panelu komercyjnego lub przemysłowego zakres certyfikacji jest jednym z najbardziej wiarygodnych wskaźników pozwalających stwierdzić, czy producent dotrzymuje opublikowanych deklaracji dotyczących wydajności.

Konfiguracja napięcia i dopasowanie typu systemu

Najczęstszą przyczyną awarii SPD w momencie podłączenia do zasilania nie jest wada produkcyjna. Jest nią niedopasowanie napięcia. Zainstalowanie urządzenia SPD o napięciu znamionowym 277 V w systemie 480 V lub zastosowanie standardowego urządzenia SPD w konfiguracji gwiazdy w nieuziemionym systemie trójkątnym powoduje natychmiastową i często spektakularną awarię.

Maksymalne napięcie ciągłej pracy (MCOV) modułu SPD musi przewyższać napięcie znamionowe systemu o co najmniej 10%. W przypadku systemu 480 V oznacza to, że MCOV musi wynosić co najmniej 530 V. Ten margines uwzględnia normalne wahania napięcia w sieci energetycznej. Bez niego elementy MOV urządzenia SPD przewodzą prąd w sposób ciągły w normalnych warunkach, generując ciepło i ulegając szybkiemu zużyciu.

Równie istotna jest konfiguracja uziemienia systemu. System TN-S (z oddzielnymi przewodami neutralnymi i ochronnymi) współpracuje z większością standardowych topologii SPD. System TT (lokalna elektroda uziemiająca, brak uziemienia dostarczanego przez sieć energetyczną) zazwyczaj wymaga konfiguracji SPD typu “3+1”, w której ścieżka N-PE wykorzystuje rurkę wyładowczą (GDT) zamiast MOV. Wysoka impedancja lokalnej elektrody uziemiającej sprawia, że bezpośrednie połączenie MOV między przewodem neutralnym a uziemieniem jest zawodne. Systemy trójkątne — zwłaszcza konfiguracje bez uziemienia lub z uziemieniem o wysokiej rezystancji — wymagają ograniczników przepięć (SPD) specjalnie zaprojektowanych i certyfikowanych dla tych systemów. Standardowy ogranicznik przepięć (SPD) przeznaczony dla solidnie uziemionego systemu gwiaździstego nie będzie działał prawidłowo i może stwarzać zagrożenie dla bezpieczeństwa.

Najlepsze praktyki dotyczące instalacji systemu SPD w panelach zasilających

Nawet najlepiej dobrany SPD nie będzie działał prawidłowo, jeśli zostanie nieprawidłowo zamontowany. Złota zasada montażu SPD, potwierdzona dziesiątkami lat pomiarów terenowych, brzmi następująco: Skuteczność ochrony przed SPD zależy od długości przewodu, a nie od jego przekroju. Every additional foot of connecting conductor adds approximately 175 volts to the effective clamping voltage during an 8/20 μs surge event. A device with a published U_p of 1.5 kV can effectively clamp at over 2.5 kV if installed with 6 feet of lead wire. At that point, you’ve paid for protection you’re not getting.

Długość przewodu, trasowanie i najlepsze praktyki dotyczące przewodów

Celem instalacji jest zminimalizowanie całkowitej długości ścieżki przewodzącej od szyny panelowej do wewnętrznych elementów urządzenia SPD i z powrotem do uziemienia. Najlepsze praktyki branżowe, poparte wytycznymi Instytutu Ochrony Przepięciowej NEMA, zalecają, co następuje:

1. Całkowita długość przewodu (przewód fazowy + przewód uziemiający) nie powinien przekraczać 10 cali (25 cm). Każdy cal powyżej tej wartości obniża poziom ochrony.
2. Trasa prowadzi prosto — Należy unikać kolanek pod kątem 90 stopni, które zwiększają indukcyjność i wydłużają czas reakcji SPD. Należy użyć złączki do kanału kablowego, aby wprowadzić przewód bezpośrednio do panelu, i zadbać o to, by trasa była jak najbardziej prosta.
3. Należy stosować przewody miedziane o przekroju co najmniej #10 AWG — Przewody skręcone osiągają lepsze wyniki niż przewody lity przy częstotliwościach impulsowych ze względu na efekt skórny, który powoduje, że prąd o wysokiej częstotliwości przemieszcza się w kierunku powierzchni przewodu.
4. Nigdy nie zwijaj nadmiaru przewodu wewnątrz panelu. Zwoje tworzą cewkę indukcyjną, która przeciwdziała prądowi udarowemu, który urządzenie SPD próbuje odprowadzić do uziemienia.
5. Zamontować SPD na pierwszym wyłączniku najbliżej głównego wyłącznika, co zapewnia najkrótszą możliwą drogę do szyny uziemiającej.

Norma NEC 242.28 określa minimalną dopuszczalną średnicę przewodu na #14 AWG dla miedzi lub #12 AWG dla aluminium, jednak spełnienie tych minimalnych wymagań nie oznacza uzyskania optymalnej wydajności. Skręcony przewód miedziany o przekroju #10 AWG stanowi praktyczny standard w instalacjach, w których liczy się jakość ochrony.

Uziemienie, konfiguracja wyłączników i typowe błędy

Urządzenie SPD bez ścieżki o niskiej impedancji do uziemienia jest jedynie ozdobą, a nie urządzeniem ochronnym. Norma IEEE 142 (“Zielona Księga”) zaleca impedancję uziemienia wynoszącą 25 omów lub mniej, aby zapewnić skuteczne odprowadzenie przepięć. W praktyce oznacza to, że system elektrod uziemiających — pręty uziemiające, elektrody w betonowych obudowach, stal konstrukcyjna — musi być prawidłowo zainstalowany i połączony, zanim SPD będzie mogło spełniać swoją funkcję. Słabe uziemienie jest najczęstszą przyczyną awarii SPD zgłaszanych przez elektryków pracujących w terenie.

W kwestii wyłączników, która budzi kontrowersje na forach elektryków: zgodnie z powszechną rekomendacją zaleca się podłączenie urządzenia SPD za pomocą własnego, dedykowanego wyłącznika 2-biegunowego o natężeniu 20 A, zamiast współdzielenia wyłącznika z innymi obciążeniami. Chociaż norma NEC dopuszcza współdzielenie wyłącznika w niektórych konfiguracjach, dedykowany wyłącznik zapewnia pełną izolację podczas serwisowania, eliminuje ryzyko stłoczenia przewodów pod jednym zaciskiem oraz gwarantuje, że zabezpieczenie nadprądowe SPD jest prawidłowo dobrane do jego konkretnej wartości znamionowej — zazwyczaj maksymalnie 15 A lub 20 A zgodnie ze specyfikacją producenta.

W analizach przyczyn awarii po instalacji wielokrotnie pojawiają się trzy błędy:

• Nadmiar przewodu ołowianego zwinięty w zwoje wewnątrz panelu, co powoduje wzrost indukcyjności szeregowej i pogorszenie skuteczności ograniczenia napięcia.
• Nieprawidłowe połączenie przewodu neutralnego z uziemieniem — Połączenie N-G musi znajdować się przy przyłączu sieciowym i wyłącznie przy przyłączu sieciowym. Wiele połączeń N-G tworzy równoległe ścieżki uziemienia, które mogą powodować przepływ prądu stałego przez elementy zabezpieczające N-G urządzenia SPD, co prowadzi do ich przepalenia.
• Badanie Hi-Pot (wytrzymałość dielektryczna) przy nadal podłączonym SPD — napięcie próbne, wynoszące zazwyczaj 1 500 V lub więcej, natychmiastowo niszczy wewnętrzne elementy MOV urządzenia SPD. Przed przeprowadzeniem próby dielektrycznej należy zawsze odłączyć urządzenie SPD, a po jej zakończeniu ponownie je podłączyć.

For facilities with generator transfer switches, the moment of utility restoration deserves special attention. When grid power returns after an outage, the re-energization transient often includes a voltage overshoot that can reach 120-150% of nominal for several cycles. This is precisely the kind of event where a properly installed SPD earns its keep. It clamps that overshoot before it reaches downstream equipment. The SPD should be on the load side of the transfer switch, protecting the panel regardless of whether utility or generator power is active.

Comiesięczna kontrola wzrokowa wskaźników stanu SPD — zielony = zabezpieczenie aktywne, czerwony/wyłączony = wymiana — zajmuje 10 sekund podczas rutynowych przeglądów tablic rozdzielczych. To właśnie różnica między pewnością, że zabezpieczenie działa, a odkryciem jego awarii dopiero po kolejnym przepięciu.

Konsekwencje braku zabezpieczenia rozdzielnic elektrycznych

A $300 SPD guarding a panel that feeds $25,000 in downstream equipment represents an insurance premium of roughly 1.2% of the protected asset value. Expected service life: 3 to 5 years in surge-prone environments. Annualized, that’s $60-100 per year for protection that, in a single event, can prevent a five-figure equipment loss and the operational downtime that accompanies it.

Korzyści ekonomiczne stają się jeszcze bardziej oczywiste, gdy porównamy to z alternatywnymi rozwiązaniami. Niezabezpieczone panele narażają każde podłączone urządzenie — napędy częstotliwościowe (VFD), sterowniki PLC, kontrolery systemów bezpieczeństwa, płytki drukowane systemów HVAC — na stopniowe zużycie spowodowane drobnymi przepięciami, które nigdy nie powodują wyłączenia wyłącznika, ale z czasem niszczą złącza półprzewodnikowe. Te “niewidoczne” przepięcia występują znacznie częściej niż katastrofalne wyładowania atmosferyczne i są główną przyczyną awarii sprzętu przed upływem jego nominalnej żywotności w instalacjach pozbawionych ochrony.

Przy ocenie dostawców SPD do instalacji komercyjnych lub przemysłowych trzy czynniki odróżniają producentów, którzy gwarantują jakość swoich produktów, od tych, którzy konkurują wyłącznie ceną. Po pierwsze, Długość okresu gwarancji jest bezpośrednim wskaźnikiem zaufania producenta: moduł SPD objęty 5-letnią gwarancją świadczy o zasadniczo innym podejściu do jakości niż standard branżowy, jakim jest 2-letnia gwarancja. Po drugie, pochodzenie komponentów ma znaczenie — warystory tlenku metalu (MOV) znajdujące się wewnątrz urządzenia SPD decydują o tym, czy po trzech latach narażenia na przepięcia nadal skutecznie ograniczają ich poziom. Czołowi producenci urządzeń SPD stosują warystory MOV od renomowanych dostawców, charakteryzujące się wąską tolerancją ±10% oraz hermetyczną obudową z uszczelnieniem epoksydowym, zamiast nieoznakowanych elementów z podstawową powłoką klejącą. Po trzecie, szybkość reakcji działu pomocy technicznej — producent, który zobowiązuje się do udzielenia odpowiedzi na zapytanie w ciągu 12 godzin i oferuje bezpłatne próbki do testów weryfikacyjnych, daje do zrozumienia, że spodziewa się, iż jego produkt wytrzyma rygorystyczną ocenę.

Odpowiedni moduł SPD, właściwie dobrany i zamontowany, to jedna z niewielu inwestycji w instalację elektryczną, która zwraca się już przy pierwszym użyciu. Liczby mówią same za siebie. Pozostaje tylko pytanie, czy Twoje panele są w niego wyposażone.
