Stycznik to przełącznik, który działa na zasadzie przepływu prądu elektrycznego. Służy do włączania dużych maszyn za pomocą niewielkiego sygnału. Istnieje wiele głównych typów styczników, takich jak styczniki elektromagnetyczne, półprzewodnikowe, próżniowe, prądu przemiennego, prądu stałego, jednobiegunowe, wielobiegunowe, pomocnicze, z opóźnieniem czasowym oraz NO/NC. Każdy typ działa na swój własny sposób i ma specjalne zastosowanie. Znajomość różnych typów styczników pomaga wybrać odpowiedni do danego projektu. Można uniknąć błędów, ucząc się, jak działa każdy typ i gdzie go stosować.
Przegląd różnych typów styczników
Jeśli chcesz kontrolować duże obciążenia elektryczne, musisz wiedzieć o Różne typy styczników. Każdy typ działa w szczególny sposób. Znając zasady ich działania, można wybrać najlepszy dla swoich potrzeb.
Styczniki elektromagnetyczne
Najczęściej stosowane są styczniki elektromagnetyczne. Można je znaleźć w wielu maszynach i panelach sterowania. Wykorzystują one cewkę elektryczną do otwierania i zamykania styków.
Mechanizm cewki
Cewka jest główną częścią stycznika elektromagnetycznego. Po podłączeniu niewielkiego prądu elektrycznego do cewki powstaje pole magnetyczne. Pole to przyciąga metalową zwory. Zwora zbliża lub oddala styki. Dzięki tej cewce można sterować dużymi maszynami za pomocą niewielkiego sygnału.
Wskazówka: Przed użyciem stycznika elektromagnetycznego należy zawsze sprawdzić napięcie cewki. Użycie niewłaściwego napięcia może spowodować uszkodzenie cewki.
Kontakt z działem operacyjnym
Styki przewodzą prąd główny do urządzeń. Gdy cewka pociąga zwornik, styki zamykają się i przepuszczają prąd. Po wyłączeniu cewki styki otwierają się i zatrzymują przepływ prądu. Ta prosta czynność sprawia, że styczniki elektromagnetyczne mają wiele zastosowań. Można je stosować w silnikach, oświetleniu i systemach grzewczych.
Styczniki półprzewodnikowe
Styczniki półprzewodnikowe wykorzystują elementy elektroniczne zamiast części ruchomych. Znajdują one zastosowanie wszędzie tam, gdzie wymagane jest szybkie i ciche przełączanie.
Przełączanie półprzewodnikowe
Styczniki półprzewodnikowe wykorzystują półprzewodniki, takie jak tyrystory lub triaki. Po wysłaniu sygnału sterującego półprzewodnik włącza się i przepuszcza prąd. Nie ma żadnych ruchomych części, więc działają bardzo szybko. W styczniku nie powstają iskry ani łuki elektryczne.
Czynniki niezawodności
Styczniki półprzewodnikowe mają dłuższą żywotność, ponieważ nie zawierają części podlegających zużyciu. Nie trzeba się martwić o odbicie styków lub awarię mechaniczną. Należy je stosować tam, gdzie wymagane jest ciche i częste przełączanie. Sprawdzają się dobrze w systemach sterowania oświetleniem, ogrzewaniem i automatyki.
Styczniki próżniowe
Styczniki próżniowe wykorzystują szczelną komorę próżniową do sterowania prądem. Można je spotkać w systemach o dużej mocy i wysokim napięciu.
Zarządzanie łukiem
Podczas wyłączania dużego prądu między stykami może powstać łuk elektryczny. Styczniki próżniowe rozwiązują ten problem, umieszczając styki w próżni. Próżnia zapobiega powstawaniu łuku elektrycznego lub szybko go gasi. Dzięki temu styczniki próżniowe są bezpieczne w zastosowaniach wymagających dużej mocy.
Obszary zastosowań
Styczniki próżniowe stosuje się w górnictwie, fabrykach i miejscach, gdzie znajdują się silniki wysokiego napięcia. Radzą sobie one z trudnymi zadaniami i są trwałe. Stycznik próżniowy należy wybrać, gdy potrzebna jest silna kontrola łuku elektrycznego i długa żywotność.
Uwaga: Jeśli zrozumiesz różne typy styczników, możesz uniknąć błędów i wybrać odpowiedni dla swojego projektu.
Styczniki prądu przemiennego i stałego
Powinieneś znać różnicę między Styczniki prądu przemiennego i Styczniki prądu stałego. Każdy z nich działa przy użyciu innego rodzaju prądu.
Styczniki prądu przemiennego sterują prądem przemiennym. Ludzie używają ich w większości urządzeń w domu i w fabrykach. Nadają się do silników, pomp i oświetlenia zasilanego prądem przemiennym.
Styczniki prądu stałego sterują prądem stałym. Można je spotkać w systemach akumulatorowych, panelach słonecznych i samochodach elektrycznych. Obsługują one stały przepływ prądu stałego.
Dlaczego potrzebujesz obu? Prądy przemienne i stałe działają w różny sposób. Styczniki prądu przemiennego posiadają specjalne części i konstrukcje do zmiany kierunku prądu przemiennego. Styczniki prądu stałego muszą zatrzymywać stały prąd, który może powodować silne łuki elektryczne. Wykorzystują większe odstępy i elementy wygaszające łuk elektryczny, aby zapobiec uszkodzeniom.
Jeśli wybierzesz niewłaściwy typ, stycznik może ulec przedwczesnemu uszkodzeniu lub spowodować problemy związane z bezpieczeństwem. Zawsze dopasowuj stycznik do źródła zasilania.

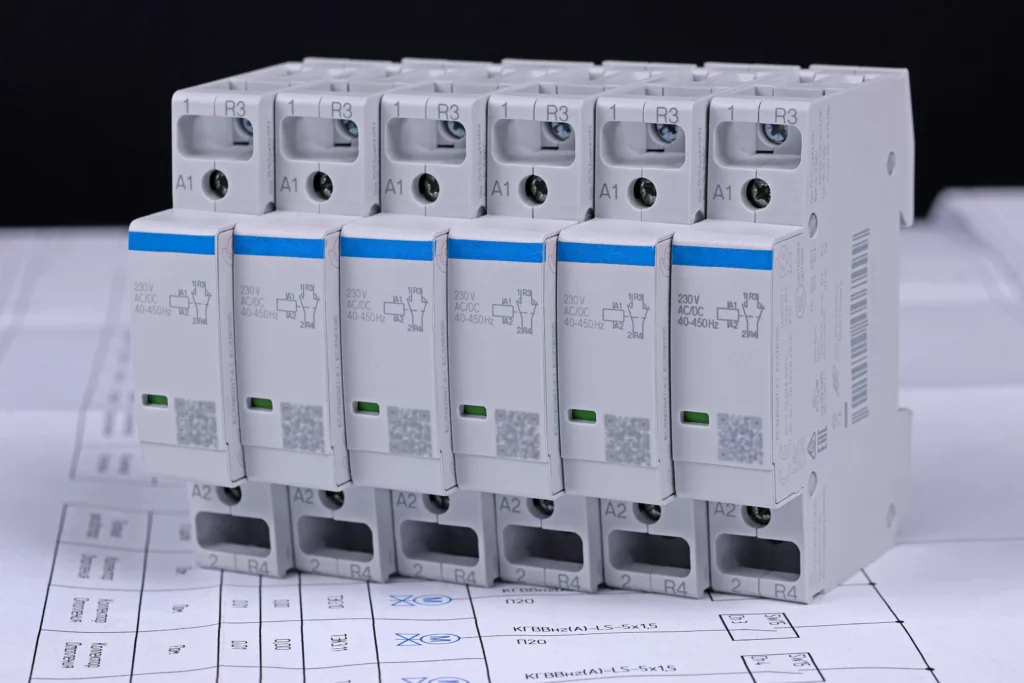

Styczniki jednobiegunowe i wielobiegunowe
Wybierasz między jednobiegunowy i styczniki wielobiegunowe od liczby obwodów, które chcesz kontrolować.
Styczniki jednobiegunowe przełączaj po jednym obwodzie na raz. Ludzie używają ich do prostych zadań, takich jak włączenie jednego światła lub silnika.
Styczniki wielobiegunowe przełączać jednocześnie dwa lub więcej obwodów. Stosuje się je w silnikach trójfazowych lub systemach, które wymagają sterowania wieloma liniami jednocześnie.
Dlaczego ma to znaczenie? Jeśli używasz stycznika jednobiegunowego do silnika trójfazowego, nie możesz kontrolować wszystkich przewodów. Może to spowodować uszkodzenie sprzętu. Styczniki wielobiegunowe umożliwiają bezpieczne i łatwe sterowanie dużymi maszynami.
Typ | Liczba sterowanych obwodów | Typowe przypadki użycia |
|---|---|---|
Jednobiegunowy | 1 | Proste obciążenia, małe silniki |
Wielobiegunowy (2, 3, 4) | 2, 3 lub 4 | Silniki trójfazowe, HVAC |
Styczniki pomocnicze i czasowe
Czasami potrzebujesz dodatkowych funkcji w swoim systemie sterowania. Styczniki pomocnicze i styki czasowe zapewnić Ci większy wybór.
Styczniki pomocnicze nie przenoszą głównego obciążenia. Służą do sygnalizacji, blokowania lub wysyłania sygnałów sterujących do innych urządzeń. Pomagają budować bezpieczne i elastyczne obwody sterujące.
Styczniki czasowe Dodaj opóźnienie przed włączeniem lub wyłączeniem. Używasz ich, gdy chcesz, aby maszyna uruchomiła się lub zatrzymała po upływie określonego czasu. Pomaga to zapobiegać nagłym skokom napięcia lub umożliwia bezpieczną pracę maszyn.
Dlaczego warto wybrać właśnie te typy? Styczniki pomocnicze pozwalają zwiększyć bezpieczeństwo i kontrolę bez konieczności zmiany obwodu głównego. Styczniki czasowe chronią sprzęt i poprawiają działanie systemu.
Znając różne typy styczników, można tworzyć bezpieczniejsze i bardziej niezawodne instalacje elektryczne.
Styczniki NO i NC
Kiedy wybierasz spośród Różne typy styczników, często spotyka się terminy NIE (normalnie otwarte) i NC (Normalnie zamknięte). Terminy te określają zachowanie styków, gdy stycznik nie jest zasilany.
Styki NO (normalnie otwarte)Styki pozostają otwarte, gdy cewka nie jest zasilana. Przez obwód nie przepływa prąd. Po zasileniu cewki styki zamykają się i prąd może przepływać. Używasz BEZ styczników gdy chcesz, aby urządzenie włączało się tylko po wysłaniu sygnału.
Styczniki NC (normalnie zamknięte)Styki pozostają zamknięte, gdy cewka nie jest zasilana. Prąd przepływa przez obwód. Po zasileniu cewki styki otwierają się, a prąd przestaje płynąć. Używasz Styczniki NC gdy chcesz, aby urządzenie wyłączyło się po wysłaniu sygnału.
Jeśli chcesz sterować urządzeniami bezpieczeństwa lub wyłącznikami awaryjnymi, często używasz Styczniki NC. Taka konfiguracja gwarantuje, że obwód pozostanie wyłączony w przypadku awarii zasilania.
Dlaczego warto znać różnicę?
Musisz znać różnicę między NIE i Styczniki NC ponieważ każdy typ pasuje do innego zadania. Jeśli wybierzesz niewłaściwy, system może nie działać zgodnie z oczekiwaniami. Na przykład, jeśli używasz BEZ stycznika w przypadku zatrzymania awaryjnego maszyna może nie wyłączyć się bezpiecznie. Jeśli używasz Stycznik NC w przypadku światła, które powinno włączać się za pomocą przełącznika, może ono pozostawać włączone przez cały czas.
Jak rozpoznać styczniki NO i NC
Typ można znaleźć, patrząc na schemat połączeń lub oznaczenia na stycznik. Większość diagramów wykorzystuje symbole:
Symbol | Typ | Stan styku (brak zasilania) | Typowy przypadek użycia |
|---|---|---|---|
NIE | Otwórz | Uruchom silniki, światła | |
NC | Zamknięte | Wyłącznik awaryjny, alarmy |
Przed podłączeniem systemu należy zawsze sprawdzić schemat.
Gdzie stosuje się styczniki NO i NC?
Użyj BEZ styczników dla obciążeń, które powinny działać tylko po wysłaniu sygnału, takich jak silniki, pompy lub światła.
Użyj Styczniki NC dla obwodów bezpieczeństwa, alarmów lub systemów, które muszą się wyłączyć w przypadku awarii zasilania sterującego.
Można również znaleźć styczniki z obydwoma NIE i NC kontakty. Dzięki nim zyskujesz większą kontrolę i możesz budować złożone obwody.
Zrozumienie roli NIE i Styczniki NC pomaga projektować bezpieczniejsze i bardziej niezawodne systemy elektryczne.
Jak działają styczniki
Kiedy wybierasz stycznik, powinieneś wiedzieć, jak to działa. Każdy typ ma swój własny sposób sterowania mocą. Jeśli zrozumiesz te sposoby, będziesz mógł wybrać najlepszy dla swojej pracy.
Działanie elektromechaniczne
Znajdziesz styki elektromechaniczne w wielu maszynach. Styczniki te wykorzystują ruchome części do otwierania i zamykania obwodów. Do cewki trafia niewielki sygnał elektryczny. Cewka wytwarza pole magnetyczne. Pole to przyciąga metalową zwornik. Zwornik dociska styki do siebie. Kiedy styki się stykają, prąd może płynąć do urządzenia.
Dlaczego ma to znaczenie? Małym przełącznikiem można włączać duże maszyny. Działa on w sposób jednoznaczny – włącza i wyłącza. Jeśli trzeba szybko zatrzymać silnik, ten typ przełącznika jest dobrym rozwiązaniem. Podczas poruszania się styków słychać kliknięcie. Ten dźwięk informuje o stycznik działa.
Jeśli chcesz mieć łatwy i skuteczny sposób na kontrolowanie mocy, wybierz stycznik elektromechaniczny.
Przełączanie półprzewodnikowe
Styczniki półprzewodnikowe wykorzystują części elektroniczne, a nie ruchome elementy. Wewnątrz znajdują się półprzewodniki, takie jak tyrystory lub triaki. Po wysłaniu sygnału sterującego półprzewodnik włącza się. Prąd przepływa przez urządzenie bez ruchomych części.
Dlaczego warto się tym zainteresować? Te styczniki są bardzo ciche. Żadne części nie ulegają zużyciu, więc stycznik działa przez długi czas. Można bardzo szybko włączać i wyłączać urządzenia. Jest to pomocne w miejscach, gdzie wymagane jest szybkie lub ciche przełączanie, np. w przypadku sterowania oświetleniem lub ogrzewaniem.
Zalety styczników półprzewodnikowych:
Żadne części nie ulegają zużyciu
Szybkie przełączanie
Cicha praca
Należy używać stycznik półprzewodnikowy jeśli chcesz mniej konserwacji i szybkiego przełączania.
Przerwanie próżniowe
Styczniki próżniowe posiadają szczelną komorę próżniową do regulacji prądu. Po otwarciu styków może powstać łuk elektryczny. Próżnia zapobiega powiększaniu się łuku. Dzięki temu styki są bezpieczne i mają dłuższą żywotność.
Dlaczego jest to ważne? Do prac przy wysokim napięciu lub trudnych zadań potrzebna jest silna kontrola łuku. Próżnia sprawia, że stycznik bezpieczniejsze i mocniejsze. Te styczniki można spotkać w kopalniach, fabrykach i miejscach, gdzie są duże silniki.
Typ stycznika | Główny mechanizm | Najlepszy przykład zastosowania |
|---|---|---|
Elektromechaniczny | Ruchome styki | Silniki, pompy, obciążenia ogólne |
Półprzewodnikowy | Przełącznik półprzewodnikowy | Oświetlenie, automatyka |
Próżnia | Sterowanie łukiem próżniowym | Wysokie napięcie, przemysł ciężki |
Kiedy wiesz, jak każda stycznik działa, możesz wybrać odpowiedni typ dla swoich potrzeb. Pomaga to budować bezpieczniejsze i lepsze instalacje elektryczne.
Zastosowania i wykorzystanie styczników
Zastosowania przemysłowe
Widzisz styczniki w niemal każdej fabryce. Pomagają one sterować dużymi maszynami, przenośnikami taśmowymi, pompami i silnikami. Maszyny te zużywają dużo energii elektrycznej. Ręczne włączanie i wyłączanie ich może być niebezpieczne. Można się zranić lub coś zepsuć. Styczniki umożliwiają sterowanie tymi maszynami z dużej odległości. Można również ustawić automatyczne uruchamianie i zatrzymywanie maszyn. Na przykład silnik może uruchomić się, gdy czujnik wykryje produkt. Dzięki temu praca jest bezpieczniejsza i szybsza.
Najważniejsze powody stosowania styczników w przemyśle:
Zabezpiecz pracowników przed wysokim napięciem
Spraw, aby maszyny pracowały samodzielnie
Pomóż przedłużić żywotność przełączników
Obsługuj wiele startów i zatrzymań
Uwaga: Wiele fabryk musi przestrzegać zasad bezpieczeństwa IEC. Stosowanie odpowiednich stycznik pomaga przestrzegać tych zasad.
Zastosowania komercyjne i mieszkaniowe
Znajdziesz również styczniki w dużych budynkach i domach. Dlaczego ludzie ich tu używają? W biurach, hotelach lub mieszkaniach można nimi sterować oświetleniem, klimatyzacją i ogrzewaniem. Styczniki umożliwiają włączanie i wyłączanie tych urządzeń za pomocą panelu lub timera. Pozwala to oszczędzać energię i ułatwia zarządzanie urządzeniami.
W domu można używać stycznik do pomp basenowych, podgrzewaczy wody lub oświetlenia zewnętrznego. Do sterowania nimi można używać małego przełącznika lub inteligentnego systemu. Zapewnia to bezpieczeństwo, ponieważ nie ma potrzeby dotykania przewodów wysokiego napięcia.
Typowe zastosowania w obiektach komercyjnych i mieszkalnych:
Steruj wszystkimi światłami z jednego miejsca
Zarządzanie ogrzewaniem i chłodzeniem
Uruchom sprzęt basenowy i spa
Włączyć pompy wodne
Obszar zastosowania | Dlaczego warto stosować stycznik? | Przykładowe urządzenia |
|---|---|---|
Komercyjny | Centralne sterowanie, oszczędność energii | Oświetlenie, HVAC |
Mieszkalny | Bezpieczeństwo, zdalne przełączanie | Pompy basenowe, grzejniki |
Funkcje sterowania i sygnalizacji
Styczniki robią więcej niż tylko włączają i wyłączają zasilanie. Dlaczego są dobre do sterowania i sygnalizacji? Czasami trzeba wysłać sygnały do innych maszyn lub zadbać o bezpieczeństwo. Styczniki pomocnicze pomoc w tym zakresie. Na przykład maszyna nie uruchomi się, dopóki nie zostanie wykonane inne zadanie. Zapobiega to wypadkom i zapewnia sprawne działanie urządzeń.
Możesz również użyć styczniki wysyłania sygnałów do alarmów lub paneli. Jeśli maszyna się zatrzyma, stycznik może włączyć ostrzeżenie. Pomaga to szybko rozwiązać problemy.
Dlaczego warto stosować styczniki do sterowania i sygnalizacji?
Zwiększ bezpieczeństwo dzięki blokadom
Zautomatyzuj trudne zadania
Wysyłaj sygnały do pracowników
Kiedy wiesz, dlaczego używasz różnych styczniki w każdym miejscu można stworzyć bezpieczniejsze i lepsze instalacje elektryczne.

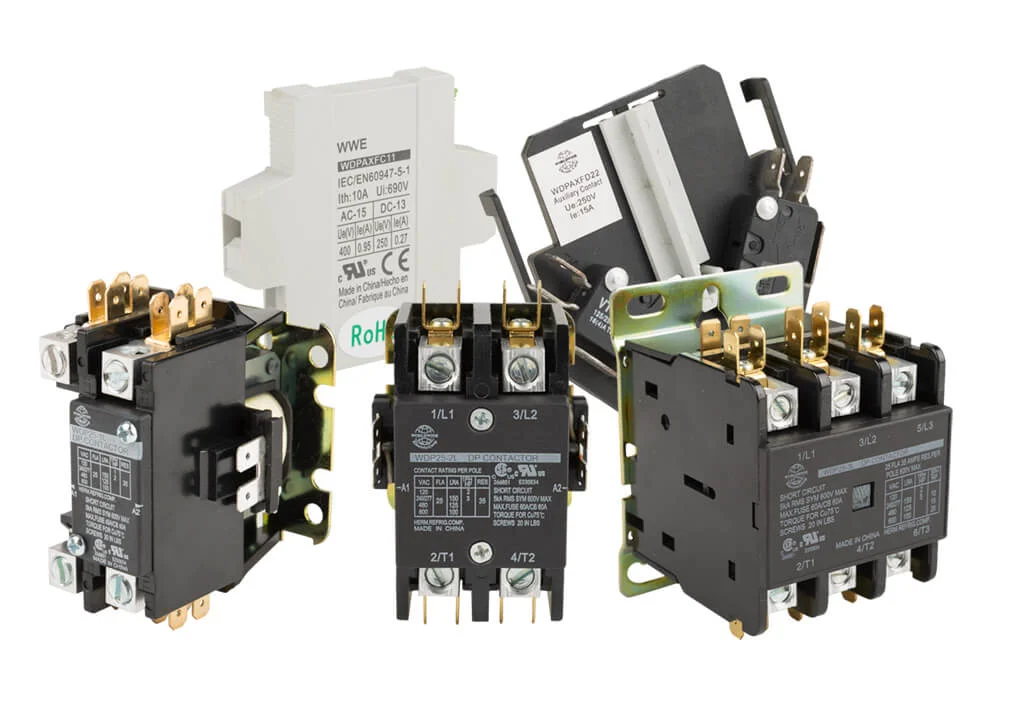

Zalety i wady różnych typów styczników
Styczniki elektromagnetyczne
Widzisz Styczniki elektromagnetyczne w wielu panelach sterowania i maszynach. Dlaczego ludzie tak często z nich korzystają? Te styczniki zapewniają dużą moc przełączania i wyraźne działanie włączania i wyłączania.
Zalety:
W przypadku większości maszyn uzyskujesz niezawodną wydajność.
Słychać i czuć, kiedy styki się poruszają, więc wiadomo, że przełącznik działa.
Można je stosować do wielu rodzajów obciążeń, takich jak silniki i oświetlenie.
W przypadku zużycia części można je naprawić lub wymienić.
Wady:
Za każdym razem, gdy styki się poruszają, słychać kliknięcie. W cichych miejscach może to być uciążliwe.
Części ruchome mogą z czasem ulec zużyciu. Konieczne może być ich sprawdzenie i wymiana.
Podczas otwierania lub zamykania styków widoczne są iskry lub łuki elektryczne. Może to powodować zużycie lub uszkodzenia w przypadku bardzo częstego przełączania.
Jeśli potrzebujesz stycznika, który sprawdzi się w wielu zastosowaniach i nie przeszkadza Ci niewielki hałas, Styczniki elektromagnetyczne są dobrym wyborem.
Styczniki półprzewodnikowe
Używasz Styczniki półprzewodnikowe gdy potrzebujesz cichego i szybkiego przełączania. Dlaczego te styczniki są trwalsze? Nie mają ruchomych części.
Zalety:
Urządzenie działa cicho. Nie wydaje żadnych dźwięków podczas przełączania.
Można bardzo szybko przełączać obciążenia. Pomaga to w oświetleniu i automatyzacji.
Nie musisz martwić się o zużycie części. Stycznik ma dłuższą żywotność.
Konserwacja jest mniej wymagająca, ponieważ nie ma styków, które trzeba czyścić lub wymieniać.
Wady:
Płacisz więcej za Styczniki półprzewodnikowe niż w przypadku innych typów.
Może być konieczne dodanie chłodzenia. Te styczniki mogą się nagrzewać podczas użytkowania.
Nie można ich stosować do wszystkich rodzajów obciążeń. Niektóre silniki lub ciężkie maszyny wymagają innego typu.
Typ | Dlaczego warto wybrać? | Dlaczego warto unikać? |
|---|---|---|
Styczniki półprzewodnikowe | Cicha, szybka, długa żywotność | Wyższy koszt, ciepło, nie dla wszystkich ładunków |
Styczniki próżniowe
Ty wybierasz Styczniki próżniowe do trudnych zadań i systemów wysokiego napięcia. Dlaczego są tak trwałe? Próżnia zapobiega uszkodzeniom styków przez łuki elektryczne.
Zalety:
Otrzymujesz silną kontrolę łuku. Próżnia szybko wyłącza łuki.
Widać długą żywotność, nawet przy intensywnym użytkowaniu.
Można ich używać w brudnych lub trudnych warunkach. Uszczelniona komora chroni przed kurzem i wilgocią.
Zapewniasz bezpieczną pracę silników i urządzeń wysokiego napięcia.
Wady:
Płacisz więcej za Styczniki próżniowe niż dla typów podstawowych.
Do wymiany butelki próżniowej mogą być potrzebne specjalne narzędzia lub umiejętności.
Nie zawsze można zajrzeć do środka, aby sprawdzić styki.
Jeśli potrzebujesz stycznika do pracy przy wysokim napięciu lub w trudnych warunkach, Styczniki próżniowe zapewniają bezpieczeństwo i długie życie.
Rozumiejąc, dlaczego każdy typ ma swoje mocne i słabe strony, możesz wybrać najlepszy. stycznik dla Twoich potrzeb.
Inne typy (AC/DC, pomocnicze, opóźnienie czasowe)
Kiedy wybierasz stycznik, zobaczysz specjalne typy. Należą do nich Styczniki prądu przemiennego, Styczniki prądu stałego, styczniki pomocnicze, i styki czasowe. Ważne jest, aby wiedzieć, dlaczego stosuje się każdy z tych typów. Każdy z nich pomaga rozwiązać inny problem w instalacji elektrycznej.
Styczniki prądu przemiennego i Styczniki prądu stałego
Używasz Styczniki prądu przemiennego dla obwodów prądu przemiennego. Używasz Styczniki prądu stałego dla obwodów prądu stałego. Różnica ta jest istotna, ponieważ AC i DC Prądy działają w różny sposób. Jeśli użyjesz niewłaściwego typu, sprzęt może ulec uszkodzeniu lub stać się niebezpieczny.
Zalety styczników prądu przemiennego:
Działają one w większości maszyn w domu lub w fabrykach.
Ich prosta konstrukcja sprawia, że są łatwe w użyciu.
Kosztują mniej w przypadku typowych zadań.
Wady styczników prądu przemiennego:
Nie sprawdzają się dobrze w przypadku obciążeń prądem stałym.
Częste przełączanie może spowodować ich szybsze zużycie.
Zalety styczników prądu stałego:
Sterują systemami akumulatorowymi, panelami słonecznymi i pojazdami elektrycznymi.
Ich specjalna konstrukcja zapobiega powstawaniu silnych łuków elektrycznych prądu stałego.
Działają bezpiecznie, zapewniając stałą moc.
Wady styczników prądu stałego:
Są droższe od modeli z klimatyzacją.
Są większe ze względu na elementy sterujące łukiem.
Jeśli pasujesz do stycznik do źródła zasilania, system pozostaje bezpieczny i działa dłużej.
Styczniki pomocnicze
Używasz styczniki pomocnicze do sterowania i sygnalizacji, a nie do przełączania dużych obciążeń. Dlaczego są potrzebne? Pomagają zwiększyć bezpieczeństwo i automatyzację systemu.
Zalety:
Pomagają w tworzeniu bezpiecznych blokad.
Wysyłają sygnały do alarmów lub paneli sterowania.
Pozwalają kontrolować różne rzeczy bez zmiany głównych obwodów.
Wady:
Nie mogą przełączać dużych prądów.
Wymagają dodatkowego okablowania i planowania.
Tabela: Dlaczego warto wybrać styczniki pomocnicze?
Korzyść | Przykładowe zastosowanie |
|---|---|
Blokady bezpieczeństwa | Maszyna nie uruchomi się, dopóki nie będzie bezpieczna. |
Sygnalizacja | Alarm włącza się, jeśli silnik się zatrzyma. |
Elastyczne sterowanie | Sekwencja czynności wykonywanych przez maszynę |
Styczniki czasowe
Używasz styki czasowe gdy chcesz wprowadzić opóźnienie przed przełączeniem. Jest to ważne, ponieważ niektóre urządzenia muszą być uruchamiane lub wyłączane w określonej kolejności. Opóźnienie chroni sprzęt przed nagłymi skokami napięcia.
Zalety:
Zatrzymują wszystkie maszyny, aby nie uruchamiały się jednocześnie.
Zmniejszają zużycie silników i pomp.
Zwiększają bezpieczeństwo poprzez kontrolowanie czasu.
Wady:
Są one bardziej złożone niż standardowe styczniki.
Mogą ulec awarii w przypadku przerwania obwodu timera.
Dlaczego wybrać właśnie te typy? Zyskujesz lepszą kontrolę, większe bezpieczeństwo i dłuższą żywotność sprzętu. Możesz uniknąć błędów, wybierając odpowiedni stycznik dla każdego zadania.
Kiedy znasz zalety i wady Styczniki prądu przemiennego, Styczniki prądu stałego, styczniki pomocnicze, i styki czasowe, można stworzyć system, który działa dobrze i zapewnia ludziom bezpieczeństwo.
Tabela porównawcza styczników
Wybór odpowiedniego stycznik może być trudne. Chcesz wiedzieć, który typ najlepiej sprawdzi się w Twojej pracy. Ta sekcja pomoże Ci je porównać. Możesz zobaczyć, czym się one różnią. Następnie możesz wybrać stycznik który jest dla Ciebie odpowiedni.
Wydajność i przydatność
Musisz dopasować stycznik do swojej pracy. Każdy typ nadaje się do określonych zadań.
Typ | Najlepsze dla | Dlaczego warto wybrać ten produkt? |
|---|---|---|
Elektromagnetyczny | Silniki, pompy, obciążenia ogólne | Obsługuje wysokie natężenie prądu, łatwy w obsłudze |
Półprzewodnikowy | Oświetlenie, automatyka, szybkie przełączanie | Cichy, szybki, bez ruchomych części |
Próżnia | Wysokie napięcie, przemysł ciężki | Silna kontrola łuku, długa żywotność |
AC | Dom, fabryczne urządzenia klimatyzacyjne | Prosty, niezawodny dla zasilania prądem przemiennym |
DC | Akumulator, energia słoneczna, silniki prądu stałego | Bezpieczny dla stałego prądu stałego, zatrzymuje silne łuki elektryczne |
Pomocniczy | Sterowanie, sygnalizacja | Zwiększa bezpieczeństwo, ułatwia automatyzację |
Opóźnienie czasowe | Sekwencyjne uruchamianie, ochrona | Zapobiega przepięciom, kontroluje synchronizację |
Jeśli chcesz cichego i szybkiego przełączania, użyj stycznik półprzewodnikowy. Jeśli chcesz sterować dużymi silnikami, wybierz stycznik próżniowy.
Koszt i konserwacja
Zależy Ci na tym, ile płacisz i jak trudno jest utrzymać wszystko w dobrym stanie. Niektórzy styczniki na początku kosztują więcej, ale później pozwalają zaoszczędzić czas.
Styczniki elektromagnetyczne są tańsze i łatwe do naprawy. Być może konieczna będzie wymiana starych części.
Styczniki półprzewodnikowe kosztują więcej. Części nie wymienia się często, ale może zaistnieć potrzeba ich schłodzenia.
Styczniki próżniowe są też droższe. Są trwalsze i wymagają rzadszego czyszczenia.
Pomocniczy i styki czasowe kosztują więcej, ale zapewniają większą kontrolę.
Typ | Koszt początkowy | Potrzeby konserwacyjne |
|---|---|---|
Elektromagnetyczny | Niski | Wymień styki, sprawdź cewkę |
Półprzewodnikowy | Wysoki | Sprawdź ogrzewanie, rzadkie naprawy |
Próżnia | Wysoki | Rzadki, sprawdź butelkę próżniową |
Pomocniczy/opóźnienie czasowe | Średni | Sprawdź okablowanie, zegar |
Zastanów się, jak często chcesz sprawdzać lub naprawiać swój system. Czasami większy wydatek na początku oznacza mniej pracy w przyszłości.
Żywotność i niezawodność
Chcesz, aby Twoje stycznik aby były trwałe i dobrze działały. Niektóre typy są trwalsze od innych.
Styczniki półprzewodnikowe najdłużej. Brak ruchomych części oznacza mniej elementów, które mogą ulec uszkodzeniu.
Styczniki próżniowe również długo wytrzymują, nawet w trudnych warunkach.
Styczniki elektromagnetyczne działają dobrze, ale po wielu użyciach wymagają wymiany części.
Pomocniczy i styki czasowe będą służyć tak długo, jak długo będziesz ich prawidłowo używać.
Typ | Przewidywana długość życia | Niezawodność |
|---|---|---|
Elektromagnetyczny | Średni | Dobrze, wymaga sprawdzenia |
Półprzewodnikowy | Długi | Bardzo wysoka |
Próżnia | Długi | Wysoka, nawet w trudnych warunkach |
Pomocniczy/opóźnienie czasowe | Średni | Dobry, jeśli używany prawidłowo |
Wybierz stycznik który pasuje do Twojego systemu. Pomaga to zapobiegać problemom i zapewnia bezpieczeństwo sprzętu.
Kiedy przyjrzysz się tym punktom, zrozumiesz, dlaczego każdy z nich stycznik nadaje się do innego zadania. Skorzystaj z tej tabeli, aby wybrać odpowiedni produkt i zwiększyć bezpieczeństwo oraz wydajność swojego systemu.
Wybór odpowiedniego stycznika
Kluczowe czynniki wyboru
Chcesz, aby Twój system był bezpieczny i trwały. Wybór odpowiedniego stycznik jest ważna. Przed podjęciem decyzji należy rozważyć kilka kwestii.
Rodzaj i rozmiar ładunku: Określ, co będziesz kontrolować. Silniki, światła i grzejniki wymagają różnych parametrów. Sprawdź wartości napięcia i prądu. Jeśli Twoje stycznik jest zbyt mały, może się przegrzać lub zepsuć.
Zasilanie: Dopasuj stycznik do źródła zasilania. Użyj Stycznik prądu przemiennego dla zasilania prądem przemiennym. Użyj Stycznik prądu stałego dla zasilania prądem stałym. Dzięki temu wszystko jest bezpieczne.
Częstotliwość przełączaniaZastanów się, jak często włączasz i wyłączasz urządzenia. Jeśli często je przełączasz, to stycznik półprzewodnikowy trwa dłużej. Jeśli rzadziej zmieniasz, to stycznik elektromagnetyczny jest w porządku.
Środowisko: Spójrz, gdzie to położyłeś. stycznik. Kurz, woda i ciepło mogą go uszkodzić. A stycznik próżniowy działa lepiej w trudnych warunkach.
Potrzeby kontrolne: Zdecyduj, czy chcesz mieć dodatkowe funkcje. Styczniki pomocnicze pomoc w zakresie sygnałów i bezpieczeństwa. Styczniki czasowe pomaga kontrolować moment rozpoczęcia lub zakończenia czynności.
Jeśli sprawdzisz te rzeczy, możesz zapobiec problemom i utrzymać sprawne działanie systemu.
Dopasowanie typu do zastosowania
Musisz wybrać stycznik który pasuje do Twojej pracy. Każdy typ sprawdza się najlepiej w określonych miejscach. Oto prosta tabela, która pomoże Ci dokonać wyboru:
Zastosowanie | Najlepszy typ stycznika | Dlaczego warto wybrać ten produkt? |
|---|---|---|
Sterowanie silnikiem | Elektromagnetyczny, próżniowy | Obsługuje wysokie natężenie prądu, silna kontrola łuku elektrycznego |
Systemy oświetleniowe | Półprzewodnikowy | Ciche, szybkie przełączanie |
Trudne warunki środowiskowe | Próżnia | Szczelne, odporne na kurz i wilgoć |
Obwody sterujące | Pomocniczy | Zwiększa bezpieczeństwo i automatyzację |
Operacje sekwencyjne | Opóźnienie czasowe | Kontroluje czas, zapobiega przepięciom |
Zadaj sobie pytanie: “Dlaczego tak jest?”. stycznik pasuje do mojej pracy?” Jeśli chcesz spokoju, wybierz stycznik półprzewodnikowy. Jeśli chcesz sterować wieloma obwodami, użyj stycznik wielobiegunowy. Dla bezpieczeństwa dodaj styczniki pomocnicze.
Typowe błędy
Ludzie czasami popełniają błędy przy wyborze stycznik. Można tego uniknąć, jeśli wie się, na co zwrócić uwagę.
Ignorowanie wartości znamionowych obciążenia: Użycie niewłaściwej oceny powoduje, że stycznik Przerwa na posiłek. Zawsze sprawdzaj napięcie i prąd.
Mieszanie typów AC i DCNie używaj Stycznik prądu przemiennego dla obciążeń prądu stałego lub odwrotnie. Może to być niebezpieczne.
Pomijanie kwestii środowiskaJeśli umieścisz zwykły stycznik w wilgotnym lub brudnym miejscu może nie wytrzymać. Wybierz taki, który jest przeznaczony do trudnych warunków.
Pomijanie dodatkowych funkcjiCzasami potrzebujesz sygnałów lub wyczucia czasu. Jeśli zapomnisz pomocniczy lub styki czasowe, system może nie działać prawidłowo.
Brak planowania przyszłych potrzebZastanów się, jak może się rozwijać Twój system. Wybierz stycznik który w razie potrzeby może obsłużyć więcej.
Możesz zaoszczędzić czas i pieniądze, dowiadując się, dlaczego każdy stycznik typ jest najlepszy do Twojej pracy.
Jeśli zrozumiesz te kwestie, będziesz podejmować lepsze decyzje. Twój system będzie bezpieczniejszy, będzie działał lepiej i będzie łatwiejszy w obsłudze.
Często zadawane pytania
Dlaczego potrzebujesz stycznik zamiast zwykłego przełącznika?
Potrzebujesz stycznik do bezpiecznego sterowania dużymi obciążeniami elektrycznymi. Zwykły przełącznik nie jest w stanie obsłużyć wysokiego prądu lub napięcia. A stycznik chroni Ciebie i Twój sprzęt przed uszkodzeniami.
Dlaczego styczniki elektromagnetyczne wydaje dźwięk podczas przełączania?
Styczniki elektromagnetyczne mają ruchome części wewnątrz. Kiedy cewka pociąga za styki, słychać kliknięcie. Ten dźwięk oznacza, że stycznik działa. Hałas pochodzi od szybko poruszających się części metalowych.
Dlaczego warto wybrać stycznik półprzewodnikowy do częstego przełączania?
Wybierz stycznik półprzewodnikowy jeśli często zmieniasz ustawienia. Nie ma ruchomych części, więc działa cicho i jest trwalszy. Nie musisz martwić się o zużycie lub uszkodzenie części.
Dlaczego styczniki próżniowe lepsze dla systemów wysokiego napięcia?
Styczniki próżniowe są najlepsze do prac związanych z wysokim napięciem. Próżnia zapobiega tworzeniu się łuków elektrycznych. Dzięki temu styki są bezpieczne i pomaga to stycznik trwają dłużej. Uzyskujesz mocną i stabilną wydajność.
Dlaczego ważne jest dopasowanie stycznik podłączyć do źródła zasilania?
Należy używać odpowiedniego stycznik dla źródła zasilania. Styczniki prądu przemiennego pracować z prądem przemiennym. Styczniki prądu stałego pracują z prądem stałym. Użycie niewłaściwego typu może spowodować problemy lub być niebezpieczne.
Dlaczego używasz styczniki pomocnicze w obwodach sterujących?
Używasz styczniki pomocnicze w celu zwiększenia bezpieczeństwa i kontroli. Wysyłają sygnały lub blokują maszyny. Pomaga to zautomatyzować procesy i zapobiegać wypadkom.
Dlaczego niektóre systemy wymagają styki czasowe?
Niektóre systemy wymagają styki czasowe do sterowania uruchamianiem i zatrzymywaniem maszyn. Zapobiega to skokom napięcia i chroni sprzęt. Maszyny mogą pracować w bezpiecznej kolejności.
Dlaczego musisz znać różnicę między NIE i Styczniki NC?
Musisz znać różnicę, ponieważ NIE i Styczniki NC działają w przeciwny sposób. Wybranie właściwego zapewni, że system będzie działał zgodnie z oczekiwaniami.
