Automatyczny przełącznik transferowy (ATS)

An Automatyczny przełącznik transferowy (ATS) jest urządzeniem elektrycznym, które automatycznie przełącza obciążenie między dwoma źródłami zasilania, zazwyczaj zasilanie (główne) i a zapasowe źródło zasilania (takie jak generator rezerwowy, zasilacz UPS lub system energii słonecznej), aby zapewnić ciągłe i niezawodne dostawy energii elektrycznej.

1. Automatyczne przełączanie zasilania – Wykrywa utratę zasilania lub nieprawidłowe warunki w głównym źródle zasilania i automatycznie przełącza obciążenie na źródło rezerwowe, a następnie przywraca je, gdy zasilanie sieciowe jest stabilne.
2. Monitorowanie źródła zasilania – Ciągłe monitorowanie napięcia, częstotliwości i fazy w celu zapewnienia bezpiecznego i prawidłowego przełączania.
3. Ochrona bezpieczeństwa – Zapobiega przepięciom zwrotnym i chroni instalacje elektryczne przed przepięciami, skokami napięcia lub usterkami.
4. Ręczne sterowanie – Umożliwia operatorom ręczne sterowanie przełączaniem w celu przeprowadzenia testów lub konserwacji.

An Automatyczny przełącznik transferowy (ATS) działa poprzez ciągłe monitorowanie zasilania sieciowego (głównego) i automatyczne przełączanie obciążenia elektrycznego na zapasowe źródło zasilania, takie jak generator lub UPS, w przypadku wystąpienia awarii zasilania lub nieprawidłowości. Po przywróceniu i ustabilizowaniu zasilania sieciowego ATS przełącza obciążenie z powrotem na zasilanie główne.

• Otwarta transformacja (Break-Before-Make) ATS: System ATS z otwartym przejściem odłącza obciążenie od głównego źródła zasilania przed podłączeniem do generatora rezerwowego.
• Zamknięty przejście (Make-Before-Break) ATS: Zamknięty system ATS na krótko równolegle łączy sieć energetyczną i generator przed przeniesieniem obciążenia, zapewniając ciągłość dostaw energii.
• Opóźnione przejście ATS: Opóźnione przełączenie ATS wprowadza programowalne opóźnienie przed przełączeniem na zapasowe źródło zasilania.
• Miękkie obciążenie / izolacja obejściowa ATS: Miękkie obciążenie lub izolacja obejściowa ATS umożliwia konserwację lub przełączanie obciążenia bez przerywania zasilania elektrycznego.
• Zamknięty układ ATSZamknięty układ ATS integruje się bezpośrednio z panelem sterowania generatora, zapewniając kompaktową instalację i zmniejszając złożoność okablowania.
• Ręcznie obsługiwany ATS: Ręcznie obsługiwany ATS wymaga interwencji człowieka, aby przełączać się między zasilaniem sieciowym a zasilaniem awaryjnym.

Podwójny automatyczny przełącznik zasilania (ATS) to urządzenie elektryczne zaprojektowane do automatycznego przełączania zasilania między dwoma niezależnymi źródłami zasilania, takimi jak główne źródło zasilania i generator zapasowy. Gdy podstawowe źródło zasilania ulegnie awarii, ATS natychmiast przenosi obciążenie do źródła dodatkowego, aby zapewnić ciągłe i niezawodne zasilanie. Po przywróceniu głównego zasilania przełącznik automatycznie przywraca obciążenie do pierwotnego źródła. Systemy ATS z podwójnym zasilaniem są szeroko stosowane w obiektach przemysłowych, budynkach komercyjnych, szpitalach, centrach danych i innych krytycznych zastosowaniach, w których niezbędne jest nieprzerwane zasilanie.

Wybór odpowiedniego automatycznego przełącznika ATS (Dual Power Automatic Transfer Switch) ma kluczowe znaczenie dla zapewnienia ciągłości zasilania, niezawodności systemu i bezpieczeństwa pracy. Odpowiednio dobrany automatyczny przełącznik transferowy pomaga zapobiegać przerwom w zasilaniu, uszkodzeniom sprzętu i przestojom operacyjnym w krytycznych zastosowaniach.

Wybierając system Dual Power ATS, należy wziąć pod uwagę kilka kluczowych czynników:

1. Prąd znamionowy i napięcie
Upewnij się, że system ATS odpowiada znamionowemu prądowi i napięciu systemu, aby bezpiecznie obsłużyć oczekiwane obciążenie.

2. Liczba słupów
Wybierz prawidłową konfigurację biegunów (2P, 3P lub 4P) zgodnie z typem systemu zasilania i metodą uziemienia.

3. Typ przełączania
Określ, czy aplikacja wymaga automatycznego transferu, transferu ręcznego lub określonego trybu sterowania.

4. Czas transferu
Oceń prędkość przełączania w oparciu o wymagania aplikacji, szczególnie w przypadku wrażliwych urządzeń.

5. Środowisko aplikacji
Rozważ warunki instalacji, takie jak obiekty przemysłowe, budynki komercyjne, szpitale, centra danych lub systemy energii odnawialnej.

6. Zgodność i standardy
Sprawdzić, czy system ATS jest zgodny z odpowiednimi normami międzynarodowymi i wymogami bezpieczeństwa.

Właściwy dobór automatycznego przełącznika podwójnego zasilania poprawia stabilność systemu, zwiększa ochronę elektryczną i zapewnia długoterminową niezawodną wydajność zarówno w zastosowaniach przemysłowych, jak i krytycznych.

Kluczowe cechy najlepszych SZR obejmują szybkie i stabilne przełączanie, wysoką wytrzymałość elektryczną, dużą zdolność gaszenia łuku elektrycznego i niezawodne działanie w warunkach dużego obciążenia. Ponadto wyraźne wskazanie stanu i łatwa instalacja przyczyniają się do poprawy komfortu użytkowania i wydajności konserwacji.

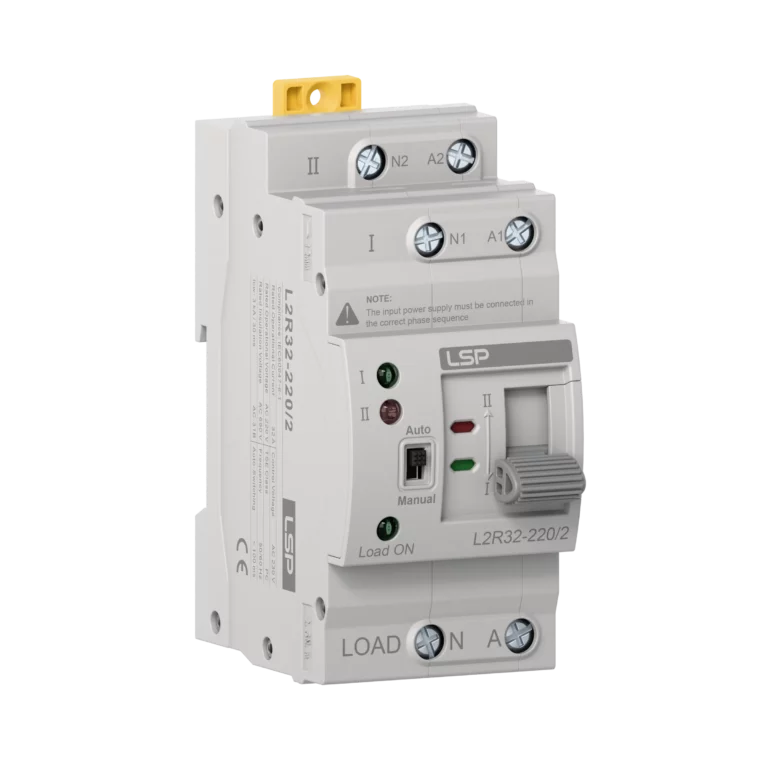

LSP’Serie L2R i L2H zostały zaprojektowane specjalnie do zastosowań domowych, zapewniając bezpieczne i niezawodne rozwiązania transferu energii dla domowych systemów zasilania awaryjnego, zapewniając ciągłe dostawy energii elektrycznej podczas przerw w dostawie prądu.

Serie M2R, N2M, S3M i G3M oferują wyższe wartości znamionowe wydajności, szersze zakresy prądowe i bardziej wytrzymałe konstrukcje strukturalne, aby sprostać wymagającym środowiskom operacyjnym. Serie te są szeroko stosowane w budynkach komercyjnych, fabrykach, centrach danych, szpitalach i innych krytycznych obiektach, w których niezbędne jest nieprzerwane zasilanie.

Automatyczny przełącznik zasilania (ATS) to urządzenie elektryczne, które automatycznie przenosi zasilanie między dwoma źródłami zasilania, zazwyczaj głównym źródłem zasilania i generatorem zapasowym. Jego głównym celem jest zapewnienie ciągłego i niezawodnego zasilania podłączonych odbiorników.

Gdy główne źródło zasilania ulegnie awarii lub stanie się niestabilne, ATS wykryje nieprawidłowy stan i automatycznie przełączy obciążenie na zapasowe źródło zasilania. Po przywróceniu i ustabilizowaniu zasilania podstawowego, ATS może przenieść obciążenie z powrotem, automatycznie lub z ustawionym opóźnieniem, w zależności od konfiguracji systemu.

Zarządzając monitorowaniem źródła zasilania, automatycznym przełączaniem i funkcjami blokady bezpieczeństwa, ATS pomaga zapobiegać przestojom, chroni sprzęt elektryczny i zapewnia nieprzerwaną pracę w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.
