LSP tilbyr en komplett produktportefølje av type 1+2 DC-overspenningsvern for lavspennings DC-systemer (48 V/75 V DC), som betjener kritisk infrastruktur, inkludert telekombasestasjoner, industriell automasjon, datasentre, batterilagringssystemer, ladestasjoner for elbiler og sikkerhetssystemer.
Disse overspenningsvernene har kombinert type 1 (direkte lynbeskyttelse, 10/350 µs Iimp) og type 2 (indusert overspenningsbeskyttelse, 8/20 µs Imax), noe som gir omfattende overspenningsbeskyttelsesløsninger for likestrømskretser.
Produktene er i strengt samsvar med IEC/EN 61643-41-standarden, og dekker seriene FLP-DC (standardtype), FLP7-DC (høystrømstype med Imax 70kA) og FLP25-DC (kraftig type med Iimp 25kA) for å tilpasse seg ulike lynfrekvenser og eksponeringsscenarioer.
Modulær, pluggbar design muliggjør rask utskifting, eksterne signalterminaler gir statusovervåking i sanntid, og lysbueforebyggende ledeplater er optimalisert for likestrømssystemer uten nullgjennomgang, noe som sikrer pålitelig drift av utstyret over lang tid.
Type 1+2 / Klasse I+II
10/350 µs og 8/20 µs
48V / 75V DC-systemer
For typiske bruksområder som telekombasestasjoner og PLS-kontrollskap
IEC / EN 61643-41
I samsvar med 2025-utgaven av lavspent DC SPD-standarden.
Type 1+2 DC-overspenningsvern er utviklet for 48 V/75 V lavspennings DC-systemer, og gir beskyttelse mot direkte lynstrøm (10/350 µs) og induksjon (8/20 µs). Likestrømskretser har ikke noe nullgjennomgangspunkt, noe som krever dedikerte SPD-er. Enheten er typetestet i henhold til IEC/EN 61643-41:2025, har åpen kretsfeilmodus (OCM) og er egnet for telekombasestasjoner, industriell automasjon og sikkerhetssystemer.
Enheten består av metalloksidvaristor (MOV), termisk beskyttelse og frakoblingsmekanisme, statusindikasjon og fjernsignaleringsterminal, lysbueforebyggende baffler, åpen kretsfeilmodus (OCM) og berøringsbeskyttelse. Modulen er optimalisert for DC-systemer uten nullgjennomgangspunkt og er utformet i henhold til IEC/EN 61643-41.
MOV fungerer som spenningsbegrensende beskyttelseselement, leder og utlader strøm etter at overspenningsterskelen er nådd, og går tilbake til høy impedans etter spenningsgjenoppretting. FLP-DC-serien bruker høyenergi MOV-er som oppfyller kravene til kombinert type 1+2-beskyttelse.
Statusindikasjonsvinduet viser enhetens driftsstatus i sanntid; grønt indikerer normal drift, rødt indikerer feil. Ekstern signaleringsterminal overfører status til overvåkingssystemet, utløser alarmer ved feil og støtter rask vedlikeholdsrespons.
Enheten bruker åpen kretsfeilmodus, og kobler fra kretsen etter MOV-aldring mens systemet fortsetter å fungere. DC-systemer har ikke noe nullkrysningspunkt, kortslutningsfeil (SCM) forårsaker vedvarende lysbue og brannrisiko, OCM er den eneste tillatte naturlige feilmodusen.
Termisk beskyttelsesmekanisme overvåker MOV-temperaturen og kobler fra kretsen ved overoppheting for å forhindre at huset smelter eller selvantenner. Likestrømssystemer har ikke noe nullgjennomgangspunkt, og termisk beskyttelse er en nøkkelmekanisme som forhindrer kontinuerlig lysbueindusert brann.
Lysbueforebyggende baffler ved DC-inngangsterminalene øker krypeavstanden og forhindrer lysbueutbredelse. Likestrømsbuer er vanskelige å slukke av seg selv, og må slukkes med makt gjennom fysisk isolering for å unngå kontinuerlig lysbueindusert brann.
Innfelte ledningsinntak og beskyttede skruestrukturer forhindrer at operatøren kommer i kontakt med spenningsførende deler. Husmaterialet PA6+GF30% består glødetrådstesten, og det er ikke registrert noen selvantennelse under drift.
Type 1+2 DC Surge Protection Device gir kombinert beskyttelse mot direkte lyn (10/350 µs) og induserte overspenninger (8/20 µs). MOV begrenser spenningen og går automatisk tilbake til høyimpedans. I samsvar med IEC/EN 61643-41:2025, egnet for 48V/75V DC-telekom, industriell automasjon, sikkerhet og datasentersystemer.
Type 1+2 DC Surge Protection Device integrerer type 1 direkte lynbeskyttelse og type 2 indusert overspenningsbeskyttelse i én og samme enhet, og bruker 10/350 µs bølgeform for å verifisere Iimp og 8/20 µs bølgeform for å verifisere In og Imax, noe som gir beskyttelse på alle nivåer fra direkte lyn til koblingsoverspenninger.
Testet i henhold til IEC/EN 61643-41:2025, egnet for 48 V/75 V DC-basestasjoner for telekommunikasjon, industriell automasjon, sikkerhetssystemer og datasenterinfrastruktur. Likestrømskretser har ingen nullgjennomgang, noe som gjør det vanskelig å slukke lysbuen selv. Enheten bruker OCM-modus (Open Circuit Failure Mode) for å sikre fortsatt systemdrift etter feil, slik at man unngår risiko for kortslutningsbrann.
Metalloksidvaristorer (MOV) begrenser restspenningen til utstyrets tåleområde, og går automatisk tilbake til høyimpedans etter overspenningsutladning, noe som gir kontinuerlig beskyttelse nedstrøms. Enheten kan ikke erstatte vekselstrømsvern, må samsvare med likestrømssystemets spenningskarakteristikker og støtter TN-, TT- og IT-jordingssystemer for likestrøm.

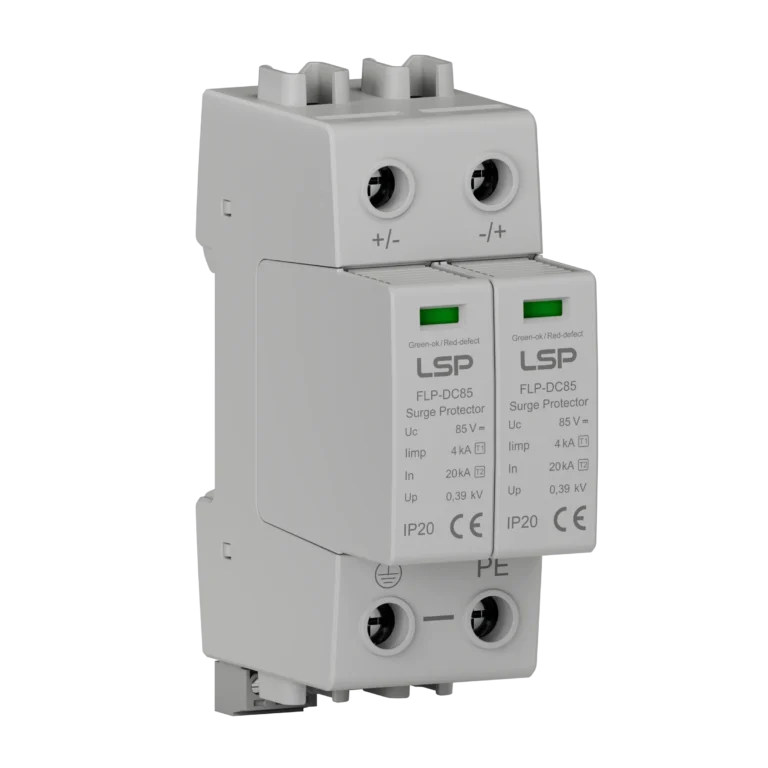

FLP-DC-serien har tre Iimp-klassifiseringer, som dekker bruksområder fra generelle telekommunikasjonsanlegg til infrastruktur for teleoperatører. Enhetene er testet i henhold til IEC/EN 61643-41:2025, og bruker MOV-spenningsbegrensende elementer og feilmodus for åpen krets, noe som gir sikker overspenningsbeskyttelse for 48 V/75 V DC-systemer.
Uc (maksimal kontinuerlig driftsspenning)
Uc angir maksimal kontinuerlig driftsspenning, som tilsvarer systemets nominelle spenning. 48V-systemer bruker Uc 65Vdc, 75V-systemer bruker Uc 85Vdc, slik at isolasjonen opprettholdes under flytspenningsoverlagring. Alle tre seriene har samme Uc-spesifikasjoner, valgt etter systemspenning.
Iimp (Impulsutladningsstrøm)
10/350 µs-bølgeform verifiserer Iimp, som gjenspeiler likestrømskapasiteten ved lynnedslag. FLP-DC-seriens Iimp er 4 kA, FLP7-DC-seriens Iimp er 7 kA, FLP25-DC-seriens Iimp er 25 kA. Velg Iimp-klassifisering basert på lyneksponering og beskyttelsesnivå.
Imax (maksimal utladningsstrøm)
8/20 µs-bølgeform verifiserer Imax, noe som gjenspeiler kapasiteten til å motstå en enkelt overspenning. FLP-DC-seriens Imax er 30kA-40kA, FLP7-DC-seriens Imax er 70kA, FLP25-DC-seriens Imax er 100kA. Høyere Imax gir større utladningsmargin.
Opp (spenningsbeskyttelsesnivå)
Opp indikerer enhetens restspenningsnivå, noe som gjenspeiler samsvar med utstyrets motstandsevne. 48V-systemer kontrollerer Up ved 0,3kV-0,5kV, under utstyrets isolasjonsmotstand. Alle tre seriene har lignende Up-verdier, verifisert mot utstyrets motstandsevne.
| Parameter | FLP-DC Basic | FLP7-DC Høystrøm | FLP25-DC Heavy-Duty |
| Iimp (10/350 µs) | 4 kA | 7 kA | 25 kA |
| Imax (8/20 µs) | 30-40 kA | 70 kA | 100 kA |
| Opp | 0,3-0,5 kV | 0,3-0,5 kV | 0,3-0,5 kV |
| Uc | 65/85 Vdc | 65/85 Vdc | 65/85 Vdc |
| Struktur | Pluggbar modul | Pluggbar modul | Monoblokk |
| Søknad | Telekom, industriell kontroll | Utendørs basestasjoner, høyeksponerte områder | Infrastruktur for teleoperatører |
Type 1+2 DC SPD bruker metalloksidvaristorer (MOV) som beskyttelseselementer. MOV er i høyimpedanstilstand under normal drift, og leder overspenningsstrøm når det kommer overspenninger. Enheten beskytter mot både direkte lynstrøm og induserte overspenninger, og kontrollerer restspenningen innenfor et sikkert område. Likestrømskretser har ingen nullgjennomgang, noe som gjør det vanskelig å slukke lysbuen selv. Enheten bruker åpen kretsfeilmodus for å sikre systemsikkerheten.
Arbeidsprinsipp for MOV spenningsbegrensende element
MOV har svært høy motstand under normal drift, og fungerer som en isolator som ikke påvirker systemdriften. Når overspenningen overstiger MOV-utløsningsspenningen, synker MOV-motstanden raskt og leder overspenningsstrømmen til jordklemmen. Etter overspenningsutladning går MOV automatisk tilbake til høyimpedanstilstand, og DC-systemet gjenopptar normal drift.
Overspenningsbeskyttelsesmekanisme
Likestrøm har høy energi, men lav frekvens, og MOV leder den til jord gjennom en høystrømsbane. Induserte overspenninger har lavere energi, men høy frekvens, og MOV klemmer raskt spenningen til et trygt nivå. Enheten er testet med begge bølgeformer, noe som sikrer pålitelig utstyrsbeskyttelse i ulike overspenningsscenarier.
Design for DC-bue-beskyttelse
Likestrømmen flyter kontinuerlig i én retning, og lysbuer som dannes er vanskelige å slukke av seg selv, noe som kan forårsake brann. Enheten setter lysbueforebyggende ledeplater på DC-inngangsterminalene, noe som øker avstanden mellom spenningsførende deler og forhindrer lysbueinitiering fra kortslutninger. Denne konstruksjonen oppfyller DC-systemets sikkerhetskrav og beskytter personell og utstyr.
Feilmodus for åpen krets
Enheten bruker modus for åpen kretsfeil, og kobler automatisk fra når MOV eldes eller svikter, og systemet fortsetter å fungere. DC-systemer tillater ikke kortslutningsfeil, da kontinuerlig kortslutning forårsaker vedvarende lysbuer og brann. En ekstern signaleringsterminal sender alarm ved feil, slik at vedlikeholdspersonalet får beskjed om å skifte ut modulen.
Forskjeller fra AC SPD
AC-systemer har spenningsnullgjennomgang, og lysbuer slukkes naturlig. DC-systemer har ingen nullgjennomgang, og lysbuer som først er dannet, vedvarer, noe som krever en spesiell lysbueforebyggende design. AC SPD tillater kortslutningsfeil, DC SPD må bruke feilmodus for åpen krets, og de to kan ikke byttes om.
Type 1-testing bruker en bølgeform på 10/350 µs for å simulere direkte lynstrøm og verifisere enhetens evne til å motstå overspenninger med høy energi. Type 2-testing bruker en bølgeform på 8/20 µs for å simulere induserte overspenninger, noe som verifiserer enhetens raske respons og evne til repeterende utladning. To bølgeformer tilsvarer parametrene Iimp, In, Imax, og gir en omfattende evaluering av SPD-beskyttelsesytelsen.
Type 1-bølgeform 10/350 µs Egenskaper
10/350 µs-bølgeformen har 10 µs fronttid og 350 µs halvtopptid, med lang energivarighet. Denne bølgeformen simulerer direkte lynstrøm, og energien i én enkelt puls overgår langt den induserte overspenningen. Enheten validerer strømkapasiteten under denne bølgeformen gjennom Iimp-testing, noe som sikrer effektiv utladning av store strømmer under direkte lynnedslag.
Type 2-bølgeform 8/20 µs Egenskaper
8/20 µs-bølgeformen har 8 µs fronttid og 20 µs halvspisstid, rask stigningstid, men kort varighet. Denne bølgeformen simulerer induserte lyn- og koblingsoverspenninger, som forekommer med høyere frekvens enn direkte lyn. Enheten validerer rask respons under denne bølgeformen gjennom In og Imax-testing, noe som sikrer pålitelig beskyttelse i miljøer med hyppige overspenninger.
Sammenligning av bølgeformens energi
10/350 µs-bølgeformen for enkeltpulsenergi er omtrent 100 ganger høyere enn 8/20 µs-bølgeformen. Lynstrømsenergien er konsentrert, noe som krever SPD med høy strømkapasitet og termisk stabilitet. Indusert overspenningsenergi er spredt, noe som krever SPD med rask respons og evne til repeterende utladning. Type 1+2 SPD består begge bølgeformtestene, og dekker overspenningstrusler med ulike energinivåer.
Type 1 + 2 DC SPD vedtar beskyttelsesveier i vanlig modus, og installerer beskyttelseselementer mellom positiv-til-jord og negativ-til-jord. DC-systemer har ingen nullkryssing, buer som er vanskelige å slukke av seg selv, jordingsdesign må sikre rask utladning av overspenningsenergi. Enheten bruker ekvipotensialbinding og kortveis jording, noe som reduserer jordingsimpedansen og forbedrer beskyttelseseffektiviteten.
Beskyttelsesveier for fellesmodus
Fellesmodusbanene er (DC+)-PE og (DC-)-PE, som undertrykker henholdsvis overspenninger fra positiv til jord og underspenninger fra negativ til jord. Positive og negative poler beskytter uavhengig av hverandre, noe som dekker alle feilscenarier fra linje til jord og sikrer omfattende beskyttelse av DC-systemet. Fellesmodusbeskyttelse gjelder for TN-, TT- og IT DC-jordingssystemer, og er den primære beskyttelsesmetoden for lavspente DC-systemer.
Beskyttelsesveier for differensialmodus
Differensialmodusbanene er linje-til-linje, for eksempel (DC+)-(DC-), og undertrykker overspenninger mellom polene. Dette produktet fokuserer på fellesmodusbeskyttelse, og gir ikke differensialmodusbeskyttelsesfunksjon. Hvis det er behov for differensialmodusbeskyttelse, bør ytterligere differensialmodus SPD konfigureres på utstyrets frontend for å oppnå fullmodusbeskyttelse. Differensialmodusbeskyttelse gjelder vanligvis for spesielle scenarier, for eksempel langdistanse kabeloverføringssystemer.
Krav til jordforbindelse
SPD-jordingslederen må kobles til hovedpotensialutligningssystemet, slik at jordingsmotstanden oppfyller standardkravene. Jordingsveien skal være kort og direkte, slik at man unngår sløyfeinduktans som påvirker effektiviteten av overspenningsutladningen. Jordingslederens tverrsnitt må oppfylle kravene til strømføringskapasitet, slik at lederen ikke varmes opp eller skades under store strømstøt.
Potensialutjevning
Potensialutjevning kobler SPD-jordingsklemmen, utstyrskabinettet og metallkonstruksjoner til samme referansepotensial. Denne tilkoblingen reduserer potensialforskjellen og forhindrer at jordpotensialet stiger og forårsaker skade på utstyret. Likestrømssystemets potensialutjevning må ta hensyn til likestrømspolaritet, slik at jordingsbanene for pluss- og minuspolene er uavhengige og pålitelige.
Type 1+2 DC-overspenningsvern installeres på grensen mellom LPZ 0A/0B og LPZ 1, og integrerer funksjoner for direkte lynstrømsavledning og spenningsbegrensning. Enheten forenkler løsninger med overspenningsvern i flere trinn, og støtter koordinert beskyttelse med nedstrøms LPZ 2-utstyr. DC-systemer har ingen nullgjennomgang, og enheten bruker åpen kretsfeilmodus og lysbueforebyggende design, noe som sikrer fortsatt systemdrift.
Type 1+2 DC SPD integrerer direkte lynbeskyttelse og indusert overspenningsbeskyttelse i én enkelt modul, noe som gir koordinerte beskyttelsesfunksjoner. Enheten dekker bølgeformer på 10/350 µs og 8/20 µs, og oppfyller kravene til overspenningsbeskyttelse på fullt nivå i likestrømssystemer. Utformingen med én enkelt modul reduserer installasjonsplassen og forenkler systemkonfigurasjonen.
Enheten bruker modus for åpen kretsfeil, og kobler automatisk fra når MOV eldes eller svikter, og DC-systemet fortsetter å fungere. Likestrømssystemer tillater ikke kortslutningsfeil, da kontinuerlig kortslutning medfører lysbue- og brannrisiko. En ekstern signaleringsterminal utløser alarm ved feil, slik at vedlikeholdspersonalet får beskjed om å skifte ut modulen.
De viktigste ledende komponentene i enheten er mekanisk forsterket, noe som sikrer stabile strømveier under høyenergiske impulsstrømmer. Klemmene er ca. 0,8 mm tykke og 8 mm brede, noe som gir lav kontaktmotstand og reduserer termisk stress. Forsterket design sikrer strukturell integritet, noe som forlenger enhetens levetid.
Enheten gjennomgår standardiserte tester for å verifisere elektrisk, termisk og miljømessig ytelse. Testingen omfatter lynimpulser på 10/350 µs, overspenningsstrømmer på 8/20 µs, termisk stabilitet, eksponering for saltspray og sykling av strømimpulser. Omfattende verifisering sikrer langvarig og pålitelig drift i likestrømssystemer.
Type 1+2 DC Surge Protection Device brukes i lavspente DC-systemer (48V/75V), installert på grensen mellom LPZ 0A/0B og LPZ 1. Enheten er egnet for telekommunikasjon, datasentre, industriell automasjon, energilagring, sikkerhet og elbillading, og beskytter likestrømsdistribusjonssystemer mot lyn- og overspenningspåkjenninger.
Type 1+2 DC Surge Protection Device gjennomgår standardiserte tester for å verifisere elektrisk ytelse, termisk stabilitet og miljøtilpasningsevne. Enheten oppfyller kravene i IEC 61643-41:2025 og IEC 61643-11, som dekker lynimpulser, overspenning, midlertidig overspenning, saltspraykorrosjon og termisk sykling.
LSP organiserer produksjonen i henhold til ISO 9001 kvalitetsstyringssystem, Type 1 + 2 DC Surge Protection Device produksjonsprosessen inkluderer råvareinspeksjon, komponentmontering, elektrisk testing, miljøverifisering og inspeksjon av ferdig produkt. Produksjonsprosessen utfører standardisert kontroll, og sikrer at produktet er i samsvar med IEC 61643-41: 2025 standardkrav. Selskapet har betjent mer enn 1200 kunder globalt, og leverer telekom, energilagring, industriell likestrøm og andre felt.
LSP tilbyr komplette OEM/ODM-løsninger for Type 1+2 DC Surge Protection Device, som dekker produksjon, FoU, produksjon og garanti. Etter ISO 9001 kvalitetsstyringssystem, som betjener over 1200 globale bedrifter.
Produksjonen følger ISO 9001-standarder med kvalitetskontroll av hele prosessen, noe som sikrer konsistente leveranser. Produktene er sertifisert av TUV, CB og CE, og vi leverer komplette dokumenter for prosjektinnlevering.
5 års garanti, inkludert 7 dagers retur og bytte. Kvalitetssporing gjennom hele livssyklusen sikrer sporbarhet i produksjonsprosessen, noe som garanterer pålitelig drift på lang sikt.
Et team med 20 års erfaring tilbyr veiledning i valg, designoptimalisering og tekniske løsninger. Modulær design støtter konfigurasjon av kapsling, beskyttelsesnivåer og overvåkingsgrensesnitt på forespørsel, og dekker spenninger fra 48 V til 75 V.
Støtter fleksibel konfigurasjon fra 1-polet til flerpolet, tilpassbar systemspenning, beskyttelsesstrøm, overvåkingsgrensesnitt og hus. Modulær design forenkler vedlikehold og komponentutskifting, noe som reduserer drifts- og vedlikeholdskostnadene.
Standardkonfigurasjon 15 dager, tilpasset konfigurasjon 30 dager. Fleksibel produksjonsplanlegging og globalisert støtte i forsyningskjeden sikrer at prosjektet fullføres i tide.
Type 1+2 DC Surge Protection Device optimaliserer produktytelse og konstruksjonsdesign basert på faktiske tekniske data, og forbedrer systemets pålitelighet gjennom verifisert praksis. Enheten kombinerer egenskaper for lavspenningslikestrømssystemer, og implementerer forbedringer i sikkerhetsdesign, komponentkvalitet og prosessoptimalisering.
Type 1+2 DC SPD installeres i hovedfordelingstavler for lavspennings DC-system, festet via DIN-skinne (35 mm). Enheten bruker parallellkobling mellom likestrømslinjer og beskyttelsesjord (PE). Slå av strømmen før installasjon, bruk isolert verktøy, og bekreft korrekt linjepolaritet. Etter installasjon må du kontrollere at tilkoblingen er tett, utføre isolasjonsmotstands- og kontinuitetstester og bekrefte riktig funksjon før spenningssetting. For detaljerte tilkoblingsspesifikasjoner, valg av sikringer, krav til jording og konfigurasjon av fjernovervåking, se installasjonshåndboken for produktet.
Parallellkobling: Installer Type 1+2 DC-overspenningsvern i parallell ved DC-hovedfordelingspunktet.
Backup-beskyttelse: Bruk en dedikert DC-strømbryter eller sikring foran Type 1+2 DC SPD for økt sikkerhet.
DIN-skinnemontering: Kompakt design gjør det enkelt å montere Type 1+2 DC-overspenningsvern på standard DIN-skinner.
Håndtering av bølgeformer: Konstruert for å motstå lynstrømimpulser (10/350 μs) og overspenninger (8/20 μs).
Overvåking i sanntid: Fjernterminaler på DC-overspenningsvern av type 1+2 muliggjør kontinuerlig statusovervåking.
Varsler om feil: Gir tidlige varselsignaler i tilfelle SPD-feil eller utgått levetid.
Systemets pålitelighet: Støtter rask vedlikeholdsrespons, noe som sikrer uavbrutt beskyttelse av lavspente likestrømsanlegg.
Type 1+2 DC SPD brukes i globale prosjekter innen telekommunikasjon, datasentre, industri, energilagring, sikkerhet og lading av elbiler. Tilbakemeldingene nedenfor kommer fra ingeniører og prosjektledere på stedet, inkludert spesifikke driftsdata og vedlikeholdsregistreringer.
Et type 1+2 DC-overspenningsvern (SPD) kombinerer funksjonene til type 1- og type 2-SPD-er, og gir rask og pålitelig beskyttelse mot både høyenergioverspenninger og restspenningsspisser i lavspennings DC-systemer.
Type 1+2 DC SPD-er reagerer innen nanosekunder på forbigående overspenninger, begrenser spenningsspikene til sikre nivåer og beskytter følsomt DC-utstyr som PLC-er, batterier og kommunikasjonsenheter.
Disse SPD-ene brukes mye i:
Ja. Mange type 1+2 DC SPD-er har integrerte lysbueslukningsstrukturer og hurtigkoblingsmekanismer som umiddelbart avbryter likestrømsbuer i tilfelle enhetsfeil, noe som reduserer brannrisikoen og forbedrer systemsikkerheten.
Viktige spesifikasjoner inkluderer:
Velg type 1+2 DC SPD-er fra anerkjente produsenter med IEC-standardtesting for DC-systemer. Riktig installasjon, overholdelse av nominell spenning/strøm og rutinemessig inspeksjon bidrar til å opprettholde optimal overspenningsbeskyttelse. Disse tiltakene sikrer pålitelig beskyttelse mot lyn og koblingstransienter gjennom SPD-ens levetid.
