Forstå hvordan en DC-bryter Arbeidet er avgjørende for å opprettholde sikkerheten til solcelleanlegget ditt. En DC-strømbryter beskytter solcellepanelene dine mot elektriske feil og for høy strømstyrke, noe som sikrer pålitelig drift. Siden likestrøm ikke krysser null, er lysbueavbrudd mer utfordrende, noe som gjør likestrømsbeskyttelse mer komplisert. Å velge riktig effektbryter er avgjørende for optimal systemytelse. LSP tilbyr avanserte løsninger for å forbedre solsikkerheten og gi pålitelig beskyttelse for installasjonene dine.
Hvordan fungerer en DC-strømbryter i solcelleanlegg?
Overstrøms- og kortslutningsrespons
Når du bruker en likestrømsbryter i solcellesystemet ditt, er du avhengig av at den beskytter utstyret ditt mot for mye strøm. Likestrømsbryterens arbeidsprinsipp starter med to hovedutløsningsmekanismer: termisk og magnetisk. Den termiske utløseren bruker en bimetallisk stripe. Hvis likestrømmen blir for høy for lenge, varmes stripen opp og bøyes. Denne bøyningen åpner kretsen og stopper strømmen. Den magnetiske utløseren fungerer annerledes. Hvis det oppstår en plutselig overspenning eller kortslutning, skaper en liten spole en sterk magnetisk kraft. Denne kraften trekker i en spak og skiller kontaktene raskt fra hverandre. Begge metodene hjelper deg med å stoppe farlige strømmer før de kan skade systemet.
Tips: Sjekk alltid strømstyrken til likestrømsbryteren. Ved å bruke riktig strømstyrke holder du solcellepanelene og batteriene trygge.
Lysbueslukking i likestrømskretser
Når du åpner en likestrømskrets, dannes det en lysbue mellom kontaktene. Denne lysbuen er mye vanskeligere å stoppe enn i vekselstrømkretser. I vekselstrøm krysser strømmen null mange ganger i sekundet, noe som bidrar til at lysbuen slukkes. I likestrøm flyter strømmen i én retning og faller aldri til null. Dette gjør at lysbuen varer lenger og brenner varmere. For å håndtere dette bruker DC-strømbrytere spesielle lysbuesystemer. Disse systemene strekker, kjøler ned og deler lysbuen til den forsvinner. Noen brytere bruker lysbuerenner eller -plater for å lede lysbuen bort fra kontaktene. Dette holder bryteren trygg og forhindrer brann.
Hvorfor er det vanskeligere å slukke likestrømsbuer enn vekselstrømsbuer?
Likestrømmen går aldri over null.
Lysbuen forblir sterk og kan skade strømbryteren.
Det kreves spesielle konstruksjoner for å kontrollere og stoppe lysbuen.
Serie polarrangement
Du ser ofte likestrømsbrytere med et seriepolet arrangement. Dette betyr at bryteren har mer enn ett kontaktsett på rad. Hver pol bidrar til å bryte likestrømmen trinnvis. Ved å dele spenningen over flere hull kan bryteren stoppe høyere spenninger på en trygg måte. Denne konstruksjonen er viktig i solcellesystemer, der likespenningen kan være svært høy. Seriepolarrangementet bidrar også til at lysbuesystemet fungerer bedre. Hver pol strekker og kjøler ned lysbuen litt mer, noe som gjør det lettere å slukke den.
Trinnvis drift
La oss se på hvordan en likestrømsbryter fungerer i et ekte solcelleanlegg. Her er hva som skjer trinn for trinn:
Normal drift: Strømmen går fra solcellepanelene gjennom likestrømsbryteren til resten av systemet.
Strømregistrering: Bryteren overvåker strømstyrken. Hvis strømmen holder seg innenfor sikre grenser, skjer det ingenting.
Deteksjon av feil: Hvis strømmen blir for høy eller det oppstår en kortslutning, registrerer bryteren problemet.
Aktivering av utløsermekanisme: Den termiske eller magnetiske utløsermekanismen aktiveres. Bryteren åpner sine kontakter.
Dannelse av lysbue: Når kontaktene åpnes, dannes det en lysbue. Lysbuesystemet slår inn for å kontrollere og slukke lysbuen.
Avbrudd i kretsen: Strømmen stopper. PV-systemet er nå sikret mot ytterligere skade.
Manuell tilbakestilling: Når du har løst problemet, kan du tilbakestille bryteren og gjenopprette normal drift.
Denne prosessen holder solcelleanlegget ditt trygt og bidrar til å forhindre kostbare skader. Du skjønner hvorfor en DC-strømbryter er en viktig del av ethvert solcelleanlegg.
Merk: Kontroller alltid at likestrømsbryteren er tilpasset spennings- og strømnivået til solcelleanlegget.
Ved å forstå hva en DC-strømbryter gjør og hvordan den fungerer, kan du ta bedre valg for solcelleprosjektene dine. Nå vet du svaret på spørsmålet om hvordan en likestrømsbryter fungerer, spesielt i forbindelse med solcelleanlegg.
Hvorfor DC-strømbrytere er avgjørende for solsikkerheten
Forebygging av overbelastning og brannrisiko
Solsystemer må beskyttes mot for mye strøm. Likestrøm beveger seg bare i én retning. Den kan bli veldig sterk. Hvis det flyter mye strøm, blir ledningene varme. Varme ledninger kan starte brann eller ødelegge utstyret ditt. En likestrømsbryter stopper strømmen når den blir for høy. Dette holder panelene og batteriene trygge. Bryteren merker overbelastningen og åpner kretsen. Du er trygg, og eiendommen din er beskyttet.
Tips: Kontroller alltid at likestrømsbryteren har riktig klassifisering. Dette hjelper deg med å tilpasse bryteren til solcelleanlegget og holder deg trygg.
Sikrer lang levetid for systemet
Du vil at solcelleanlegget skal fungere i lang tid. DC-strømbrytere hjelper deg med å nå dette målet. De beskytter kretsen din mot feil og kortslutninger. Når noe går galt, stopper bryteren likestrømmen. Panelene, vekselretterne og batteriene er trygge. Utstyret ditt varer lenger. Du bruker mindre penger på å reparere eller skifte ut ting. God kretsbeskyttelse sørger for at solcelleanlegget fungerer godt.
Her er en enkel tabell som viser hvordan likestrømsbrytere hjelper systemet ditt:
Fordel | Hva DC-strømbrytere gjør |
|---|---|
Forhindre overoppheting | Stopp likestrøm under overbelastning |
Reduser slitasjen på utstyret | Avbryter krets under feil |
Mindre vedlikehold | Beskytter mot kortslutning |
Overholdelse av PV-standarder
Du må følge reglene for solcelleinstallasjoner. DC-strømbrytere hjelper deg med å oppfylle disse reglene. Mange PV-standarder krever kretsbeskyttelse. Du trenger brytere som passer til systemets likestrømspenning og strømstyrke. Ved å bruke sertifiserte DC-strømbrytere viser du at du bryr deg om sikkerhet. Du unngår bøter og består inspeksjoner. Solcelleanlegget ditt fungerer som det skal.
Merk: Bruk alltid DC-strømbrytere som oppfyller internasjonale PV-standarder. Dette sikrer investeringen din og gir deg trygghet.
Nå vet du hvorfor DC-strømbrytere er viktige for solsikkerheten. De stopper overbelastning, bidrar til at systemet varer lenger og hjelper deg med å følge regler. Hvis du vil forstå hvordan en DC-strømbryter fungerer, må du se på disse fordelene. DC-kretsbeskyttelse er nødvendig for alle solcelleprosjekter.
Typer DC-strømbrytere for solcelleanlegg
Det er viktig å vite hvilke DC-strømbrytere som er best for solcellesystemer. Hver type har spesielle funksjoner for å beskytte likestrømskretsene dine. La oss se de viktigste valgene for solcelleanlegg.
Miniatyr DC-strømbrytere (MCB)
Miniatyrkretsbrytere for likestrøm er små og passer inn i solcellekombinasjonsbokser. Du bruker dem til å beskytte lavspente likestrømskretser. Disse bryterne kan håndtere opptil 63 A og 1500 V likestrøm. Du kan montere dem på DIN-skinner for enkelt oppsett. Den lille størrelsen gjør dem gode for hjem og små bedrifter.
De gir rask beskyttelse mot overbelastning og kortslutning.
Bryteren bruker både termiske og magnetiske utløsningsdeler.
Du kan tilbakestille bryteren etter at du har løst problemet.
Miniatyr likestrømsbrytere bidrar til å holde solcellepanelene dine trygge. De er perfekte når du trenger enkel og pålitelig likestrømsbeskyttelse.
DC-brytere med støpt kapsling
Støpte DC-strømbrytere er større og sterkere enn miniatyrbrytere. Du bruker dem i større solcellesystemer med høyere spenninger og strømmer. Disse bryterne beskytter kretser i store solcelleanlegg. Det støpte huset gir ekstra styrke og isolasjon.
De kan håndtere høyere likestrømmer, noen ganger over 100 A.
Med bryteren kan du justere utløserinnstillingene etter ulike behov.
Du får sterk lysbueundertrykkelse for tryggere bruk.

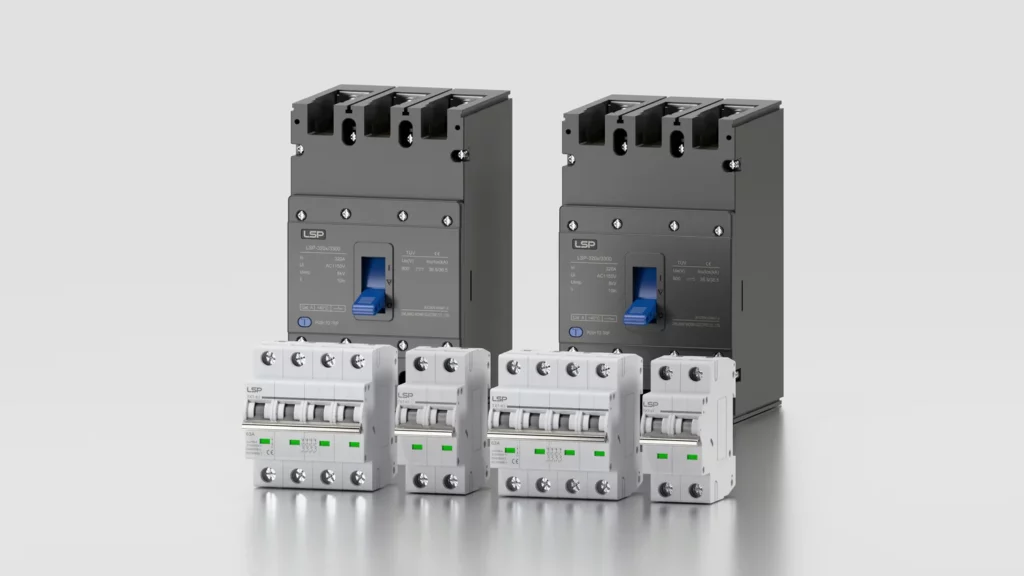

Her er en tabell som viser hvordan miniatyrbrytere og DC-brytere i støpt utførelse skiller seg fra hverandre:
Funksjon | Miniatyr DC-bryter | DC-strømbryter i støpt kasse |
|---|---|---|
Størrelse | Liten | Stor |
Gjeldende rekkevidde | Opp til 63A | Over 100A |
Spenningsområde | Opp til 1500 V likestrøm | Opp til 1500 V likestrøm |
Søknad | Bolig/småhus | Kommersiell/industriell |
Spesialiserte PV-brytere
Spesialiserte PV-brytere er laget kun for solcellesystemer. Du bruker dem når du trenger avansert likestrømsbeskyttelse. Disse bryterne fungerer på tøffe steder og håndterer høye likestrømsspenninger. Noen har ekstra funksjoner som fjernstyrt kobling eller overvåking.
De beskytter mot tilbakestrøm og jordfeil.
Bryteren passer inn i solcelleanlegg, batteribanker og vekselrettere.
Du kan bruke dem i off-grid- og nettkoblede likestrømssystemer.
Spesialiserte PV-brytere gir den beste sikkerheten for komplekse solcelleanlegg. De hjelper deg med å oppfylle strenge regler og sørge for at likestrømskretsene fungerer som de skal.
Du kan velge riktig DC-strømbryter ved å se på systemets størrelse, spenning og strømstyrke. Hver type har spesielle fordeler for ditt solcelleprosjekt. Når du vet hva hver enkelt bryter gjør, kan du ta bedre valg for likestrømskretsene dine.
Valg og dimensjonering av DC-strømbryter
Spennings- og strømverdier
Du må først se på spennings- og strømverdier. Disse klassifiseringene viser hva bryteren kan håndtere på en trygg måte. Spenningsklassen forteller deg den høyeste likespenningen bryteren kan stoppe. Strømverdien viser den høyeste likestrømmen bryteren kan håndtere uten å utløse. Tilpass spenningsverdien til den høyeste likespenningen i solcelleanlegget. Hvis solcelleanlegget gir opptil 1000 V likestrøm, må du velge en bryter som er klassifisert for minst 1000 V likestrøm. Når det gjelder strøm, legger du sammen den maksimale likestrømmen fra alle panelene eller strengene som bryteren skal beskytte. Velg en bryter med en strømstyrke som ligger rett over dette tallet. Dette forhindrer uønskede utkoblinger, men holder deg fortsatt trygg.
Tips: Sjekk alltid produsentens datablad for å finne riktig spenning og strømstyrke. Hvis du bruker feil verdier, kan det gjøre systemet ditt utrygt.
Miljø- og installasjonsfaktorer
Tenk over hvor du vil plassere DC-strømbryteren. Omgivelsene kan endre hvor godt bryteren fungerer. Høye temperaturer kan redusere strømstyrken. Støv, fuktighet eller kjemikalier kan skade bryteren eller få den til å svikte. Hvis du installerer bryteren utendørs eller på et varmt sted, bør du finne modeller med høy temperaturklassifisering. Noen brytere har spesielle belegg eller kapslinger for å beskytte mot støv og vann. Sjekk om bryteren passer på monteringsskinnen eller inne i koblingsboksen. Sørg for at det er nok plass til ledninger og sikker drift.
En tabell kan hjelpe deg med å huske hva du skal sjekke:
Faktor | Hva du bør se etter |
|---|---|
Temperatur | Høy temperaturklassifisering hvis utendørs |
Støv/fuktighet | Forseglet eller belagt bryter |
Montering | Passer til DIN-skinne eller kombiboks |
Plass | Nok plass til ledninger |
Koordinering med andre beskyttelsesanordninger
Du må sørge for at likestrømsbryteren fungerer sammen med andre beskyttelsesenheter. Dette betyr at bryteren skal fungere sammen med sikringer, overspenningsvern og skillebrytere. Hver enhet har sin egen jobb i likestrømskretsen. Sikringsbryteren bør utløses før ledninger eller utstyr blir skadet. Sikringer kan fungere som reservebeskyttelse. Overspenningsvern stopper spenningstopper. Frakoblingsbrytere lar deg slå av likestrømskretsen på en trygg måte for vedlikehold. Når du koordinerer disse enhetene, forblir systemet ditt trygt og pålitelig.
Merk: Følg alltid koblingsskjemaet og sikkerhetsreglene for solcelleanlegget. God koordinering holder likestrømskretsene dine trygge.
Ved å sjekke klassifiseringer, tenke på miljøet og koordinere enheter, kan du velge riktig DC-strømbryter til solcelleprosjektet ditt. Dette bidrar til at systemet ditt er trygt og fungerer godt.
Vanlige feil ved valg av produkt
Når du velger en DC-strømbryter til solcelleanlegget ditt, kan du gjøre noen feil. Hvis du kjenner til disse feilene, kan du sørge for at solcelleanlegget ditt er trygt og fungerer godt.
Her er noen av de vanligste feilene folk gjør:
Bruk av vekselstrømsbrytere for likestrømskretser
Noen tror at vekselstrøms- og likestrømsbrytere er det samme. Dette er ikke riktig. AC-brytere kan ikke stoppe DC-buer. Hvis du bruker en vekselstrømsbryter i et likestrømssystem, er det ikke sikkert at den stopper strømmen. Dette kan føre til overoppheting eller til og med brann.
Ignorerer spenningsverdier
Noen brukere sjekker ikke spenningsverdien. Hvis spenningsverdien er for lav, vil ikke bryteren stoppe kretsen på en sikker måte. Tilpass alltid bryterens spenningsverdi til systemets høyeste likespenning.
Velge feil strømstyrke
Det er en vanlig feil å velge en bryter med feil strømstyrke. Hvis den er for høy, vil bryteren ikke løse ut når det er for mye strøm. Hvis den er for lav, vil den utløses for ofte. Du må finne ut hva som er riktig strømstyrke for solcellestrengene dine.
Overser miljømessige forhold
Du glemmer kanskje å sjekke om bryteren tåler varme, støv eller vann. Sikringsbrytere som befinner seg utendørs eller på tøffe steder, trenger spesiell beskyttelse. Hvis du bruker feil bryter, kan den svikte tidlig.
Ikke tatt hensyn til koordinering med andre enheter
Noen setter inn en strømbryter uten å sjekke om den fungerer sammen med sikringer eller overspenningsvern. Hvis enhetene ikke fungerer sammen, er det ikke sikkert at noen deler av systemet ditt er trygt.
Tabell: Hva er de vanligste feilene?
Feil | Hva skjer |
|---|---|
Bruk av AC-bryter for DC | Bryteren stopper kanskje ikke likestrøm |
Feil spenningsverdi | Bryteren klarer ikke å bryte sikkert |
Feil strømstyrke | Overbelastning eller uønskede utkoblinger |
Ignorerer omgivelsene | Tidlig svikt eller usikker drift |
Dårlig koordinering av enheter | Hull i systembeskyttelsen |
Du kan unngå disse feilene ved å sjekke klassifiseringer, lese datablad og velge sertifiserte produkter. På den måten kan du bygge et tryggere og bedre solcellesystem.
LSPs DC-strømbryterløsninger for solcelleanlegg
Oversikt over LSP-merket
Du trenger et pålitelig merke for likestrømsbeskyttelse. LSP er en ledende produsent av overspenningsvern og DC-strømbrytere. Selskapet ble startet i 2010. Nå hjelper det over 1200 selskaper i 35 land. LSP er opptatt av kvalitet og pålitelighet. De ønsker at kundene skal være fornøyde. Du kan finne LSP-produkter i solcelleanlegg og energilagringssystemer. Produktene deres brukes også i mange fabrikker. LSP bruker avanserte tester og strenge kvalitetskontroller. Målet deres er å beskytte de elektriske systemene dine mot overspenning. De bidrar til å holde systemene dine trygge.
LSPs slagord er “Pålitelighet i overspenningsvern!” Du kan stole på deres løsninger for dine likestrømskretser.
LSP DC miniatyrkretsbryter Funksjoner
Du trenger en DC-strømbryter som fungerer godt i solcelleanlegg. LSP har en DC-miniatyrstrømbryter som er laget for sikkerhet og god ytelse. Den er liten og sterk. Du kan sette den på en DIN-skinne. Bryteren kan håndtere opptil 63A. Den fungerer med spenninger opp til 1500 V likestrøm. Du kan bruke den i hjem og bedrifter.
Noen viktige funksjoner er:
Avansert lysbueslukkingsstruktur for sikker avbrytelse av likestrømskretser
Beskyttelse mot overbelastning og reversstrøm for solcellepanelene dine
Høy brytekapasitet på opptil 6 kA for sterk feilbeskyttelse
Enkel installasjon og vedlikehold
Modeller for 750 V og 1500 V likestrømssystemer
LSPs likestrømsbryter kobler fra dårlige kretser raskt. Dette beskytter utstyret ditt og reduserer nedetiden. Bryteren er robust. Du kan bruke den på tøffe steder som solcelleparker og off-grid-systemer.
Anvendelsesscenarier i solcellesystemer
Du kan bruke LSP DC-strømbrytere i mange solcelleoppsett. Disse bryterne fungerer i solcellekombinasjonsbokser, batteribanker og vekselrettertilkoblinger. De brukes i netttilknyttede og nettfrie solcellesystemer. Bryterne beskytter likestrømskretsene dine mot overbelastning og kortslutning.
Her er en tabell som viser hvor du kan bruke LSP DC-strømbrytere:
Anvendelsesområde | Hva bryteren beskytter |
|---|---|
Solcellekombinasjonsboks | Flere likestrømspanelstrenger |
Batteribank | Likestrømskretser for energilagring |
Inngang/utgang for vekselretter | Hoved likestrømsledninger |
Off-grid solsystem | Alle hovedkretser for likestrøm |
System for energilagring | Høyspente likestrømstilkoblinger |
Du kan velge LSP DC-strømbrytere for nye oppsett eller oppgraderinger. Bryterne hjelper deg med å følge internasjonale regler og holde solcellesystemet ditt trygt.
Tips: Velg alltid en bryter som passer til systemets likespenning og strømstyrke for best mulig beskyttelse.
Kvalitetssikring
Du vil at DC-strømbryteren din skal være trygg og fungere godt. kvalitetskontroller hjelper deg å stole på produktet. Når du velger en LSP DC-miniatyrstrømbryter, får du en som oppfyller strenge verdensstandarder.
LSP bruker strenge kvalitetskontroller i hvert trinn av produksjonen av hammere. Selskapet tester hver enkelt bryter med spesialmaskiner. Disse testene sjekker:
Brytekapasitet
Ytelse ved lysbueutryddelse
Utholdenhet under høyspenning
Motstandsdyktig mot varme og fuktighet
Et team av eksperter kontrollerer hver gruppe før levering. Du får en bryter som fungerer som den skal.
Her er en tabell som viser hva LSP sjekker for kvalitet:
Kvalitetstest | Hva det beviser |
|---|---|
Brytekapasitet | Stopper høye feilstrømmer |
Bueutslettelse | Håndterer likestrømsbuer på en sikker måte |
Utholdenhet | Fungerer i mange sykluser |
Miljøbestandighet | Overlever tøffe forhold |
Du kan stole på at LSP gir deg gode DC-strømbrytere. Deres fokus på kvalitet betyr færre problemer og lengre brukstid.
Nå vet du hvordan en DC-strømbryter fungerer i et solcellesystem. Dette hjelper deg med å holde solcelleanlegget trygt og velfungerende. Ved å velge en god DC-strømbryter beskytter du utstyret ditt mot skader. Hvis du installerer riktig bryter på riktig måte, vil du føle deg trygg, og solcelleanlegget ditt vil vare lenge.
Ofte stilte spørsmål
Hva er en DC-strømbryter?
En DC-strømbryter er en beskyttelsesanordning som avbryter likestrømmen ved overbelastning eller kortslutning. I motsetning til vekselstrøm har likestrøm ingen naturlig nullgjennomgang, noe som gjør det vanskeligere å slukke lysbuer. Den bruker magnetiske utblåsninger eller lysbuer for å bryte kretsen på en sikker måte, noe som forhindrer brann og skader på utstyr i solcelle-, batterilagrings- og elbilladesystemer.
Hva skiller likestrømsbrytere fra vekselstrømsbrytere?
DC-brytere håndterer ensrettet strøm uten naturlig nullgjennomgang, noe som gjør det vanskeligere å slukke lysbuen. De bruker magnetiske utblåsninger eller lysbuerenner for å strekke og avkjøle lysbuen, mens vekselstrømsbrytere er avhengige av nullgjennomgangspunktet for å slukke lysbuer. Bruk av vekselstrømsbrytere på likestrøm medfører risiko for vedvarende lysbuer og brann.
Hva skjer hvis du bruker en AC-bryter i et DC-solcelleanlegg?
Bruk av vekselstrømsbrytere i et solcellesystem med likestrøm kan føre til vedvarende lysbuer, siden vekselstrømsbrytere ikke har likestrømklassifiserte lysbueslukningskamre. Den ubrutte lysbuen kan smelte kontakter, antenne omkringliggende materialer og forårsake katastrofal brann eller utstyrssvikt.
Hva betyr lysbueundertrykkelse i en DC-strømbryter?
Lysbueundertrykkelse i en DC-bryter refererer til mekanismen som slukker lysbuen som dannes når kontakter skilles. Fordi likestrømmen flyter jevnt og trutt uten nullgjennomgang, vedvarer lysbuen med mindre den avkjøles og strekkes. Likestrømsbrytere bruker lysbuesjakter eller magnetiske utblåsninger for å strekke og avkjøle lysbuen til den slukkes, noe som forhindrer kontaktskader og brann.
Hva er de viktigste bruksområdene for DC-strømbrytere i solcelleanlegg?
DC-brytere er viktige i solcellekombinasjonsbokser for å isolere solcellestrenger med feil, i batteribanker for å forhindre termisk løpskhet, ved DC-innganger på vekselrettere for overstrømsbeskyttelse og i energilagringssystemer for å beskytte litiumbatterimoduler. De sørger for at hvert kretssegment er beskyttet mot kortslutning og lysbuefeil.
Hvilket vedlikehold trenger DC-strømbrytere?
Regelmessig vedlikehold omfatter visuell inspeksjon for å se etter støv, sprekker eller misfarging på terminalene. Rengjør ventilasjonsåpningene for å unngå overoppheting. Sykluser vippebryteren manuelt for å kontrollere at den fungerer jevnt, og utfør periodiske utløsertester under belastning. Skift ut enheter som viser lysbuemerker eller ikke tilbakestilles, for å sikre kontinuerlig systembeskyttelse.
