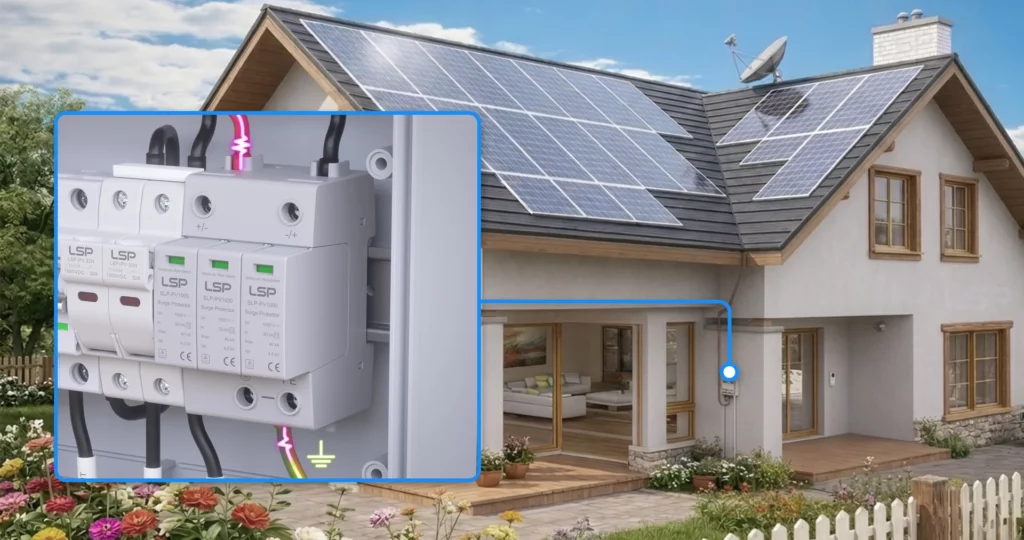

SPD DC Jenis 2 digunakan pada sisi DC sistem fotovoltaik dan biasanya dipasang pada input DC inverter atau dalam kotak penggabung untuk mengehadkan lebihtegangan sementara yang disebabkan oleh kilat dan peristiwa penukaran.
LSP SPD DC Jenis 2 Direka dan dihasilkan mengikut IEC/EN 61643-31. Ia sesuai untuk sistem PV dengan voltan penarafan 600V, 1000V, dan 1500V DC, dan digunakan dalam konsep perlindungan lonjakan terkoordinasi untuk sistem pengagihan DC.
Dalam pemasangan fotovoltaik, SPD DC Jenis 2 digunakan bersama SPD Jenis 1 atau Jenis 1+2 sebagai sebahagian daripada seni bina perlindungan lonjakan terkoordinasi untuk mengurangkan voltan lebihan residual dan melindungi peralatan DC hiliran.
Permohonan tipikal termasuk sistem PV di atas bumbung, loji solar berskala utiliti, sistem PV terapung, dan sistem penyimpanan tenaga, yang dipasang pada kotak penggabung dan terminal input DC inverter.
SPD DC Jenis 2
Perlindungan limpahan sekunder untuk sistem DC PV
Gelombang 8/20 μs
Pemasangan Input DC
IEC / EN 61643-31
Standard untuk perlindungan lonjakan DC PV
LSP Type 2 DC SPD ialah peranti pelindung limpahan tegangan yang dipasang pada sisi DC sistem fotovoltaik. Ia direka untuk melindungi penukar, kotak penyatu, dan modul PV daripada limpahan tegangan yang disebabkan oleh kilat serta terlebih voltan sementara semasa penukaran.
Pelindung lonjakan DC Jenis 2 mengehadkan voltan lebihan residual dan mengarahkan arus lonjakan ke sistem pendaratan, mengurangkan risiko kerosakan peralatan dan menyokong operasi berterusan sistem PV.
Sambungan selari
SPD DC Tipe 2 disambungkan secara selari dengan talian DC dan menyokong perlindungan mod biasa dan mod differensial.
Pelindung Mod Bersama
MOV dipasang antara DC+ ke PE dan DC- ke PE untuk mengehadkan voltan antara talian dan bumi, melindungi peralatan dan kakitangan.
Pelindung Mod Diferensial
MOVs disambungkan antara DC+ dan DC- untuk mengehadkan perbezaan voltan antara talian positif dan negatif, melindungi terminal input inverter.
Tindak Balas Gelombang
Apabila ketegangan lebihan sementara berlaku, MOVs menghantar isyarat dengan pantas, mengarahkan arus lonjakan ke sistem pendaratan dan mengehadkan voltan baki.
Pemutusan Terma
Pemutusan terma terbina dalam memutuskan sambungan SPD sekiranya berlaku kemerosotan komponen, mencegah lari terma.
Reka Bentuk Modular dan Pemantauan Jauh
Reka bentuk modul boleh pasang pada pelindung lonjakan DC Jenis 2 membolehkan penggantian di tapak, dan terminal isyarat jauh menyediakan pemantauan status operasi.
SPD DC Jenis 2 adalah peranti pelindung lonjakan yang dipasang pada sisi DC sistem fotovoltaik. Ia diuji dengan bentuk gelombang 8/20 µs untuk menahan lonjakan yang disebabkan oleh kilat dan terlebih voltan transient penukaran.
Biasanya dipasang pada input DC inverter atau di dalam kotak penggabung, pelindung lonjakan DC Jenis 2 menyediakan perlindungan sekunder atau tambahan dengan mengehadkan voltan residual dan melindungi inverter serta peralatan DC lain daripada kerosakan akibat lonjakan.
SPD DC Jenis 2 adalah peranti pelindung lonjakan yang dipasang pada sisi DC sistem fotovoltaik, diuji dengan gelombang 8/20 µs (In dan Imax) untuk menyerap lonjakan yang disebabkan oleh kilat dan ketegangan transient semasa penukaran.
SPD DC Jenis 2 membentuk laluan rintangan rendah antara talian DC dan bumi. Apabila ketegangan sementara melebihi tahap ketahanan peralatan, pelindung lonjakan DC Jenis 2 mengarahkan arus lonjakan ke sistem pendaratan, mengehadkan voltan residual dan melindungi penukar, kotak penggabungan, dan modul PV.
SPD DC Jenis 2 diuji dengan gelombang arus lonjakan 8/20 µs untuk mengesahkan prestasinya di bawah lonjakan kilat dan lonjakan suis.
Gelombang 8/20 µs mensimulasikan arus lonjakan dengan masa kenaikan 8 µs dan tempoh separuh nilai 20 µs.
Dalam (Arus Pelepasan Nominal): penarafan arus lonjakan berulang 8/20 µs pelindung lonjakan DC Jenis 2, menunjukkan ketahanan jangka panjang.
Imax (Arus Pelepasan Maksimum): Keupayaan menahan arus lonjakan maksimum satu peristiwa 8/20 µs.
Up (Peringkat Perlindungan Tegangan): Tegangan baki pada peralatan selepas pelepasan lonjakan; nilai Up yang lebih rendah memberikan perlindungan yang lebih baik.

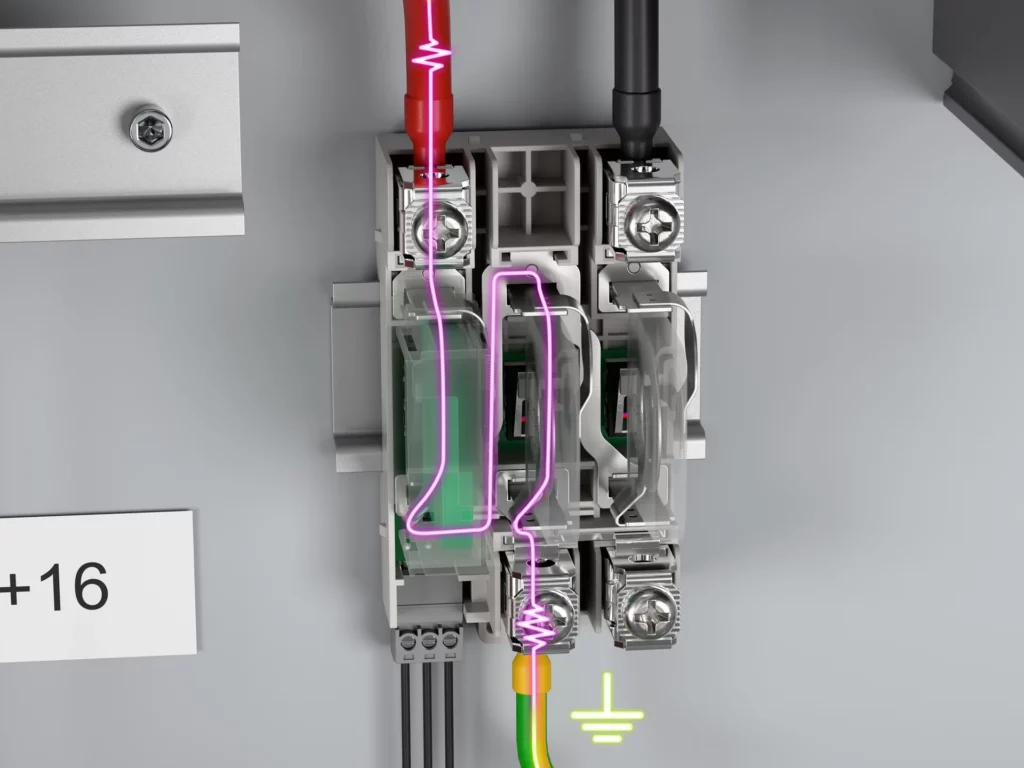

SPD DC Jenis 2 disambungkan selari dengan talian DC fotovoltaik.
Di bawah keadaan biasa, MOV kekal dalam keadaan rintangan tinggi dan tidak menjejaskan operasi sistem.
Apabila ketegangan lebih berlaku secara sementara, MOV menghantar arus dengan pantas dan rintangannya menurun dengan mendadak, membolehkan pelindung lonjakan DC Jenis 2 mengarahkan arus lonjakan ke sistem pendaratan.
Semasa pelepasan, voltan merentasi MOV dikekang pada tahap yang telah ditetapkan, mengehadkan voltan baki pada peralatan.
Selepas lonjakan, MOV kembali ke keadaan rintangan tinggi dan operasi normal disambung semula.
Jika MOV merosot akibat lonjakan berulang atau voltan berlebihan yang berterusan, mekanisme pemutusan terma bersepadu akan mengasingkan peranti untuk mengelakkan lari haba.

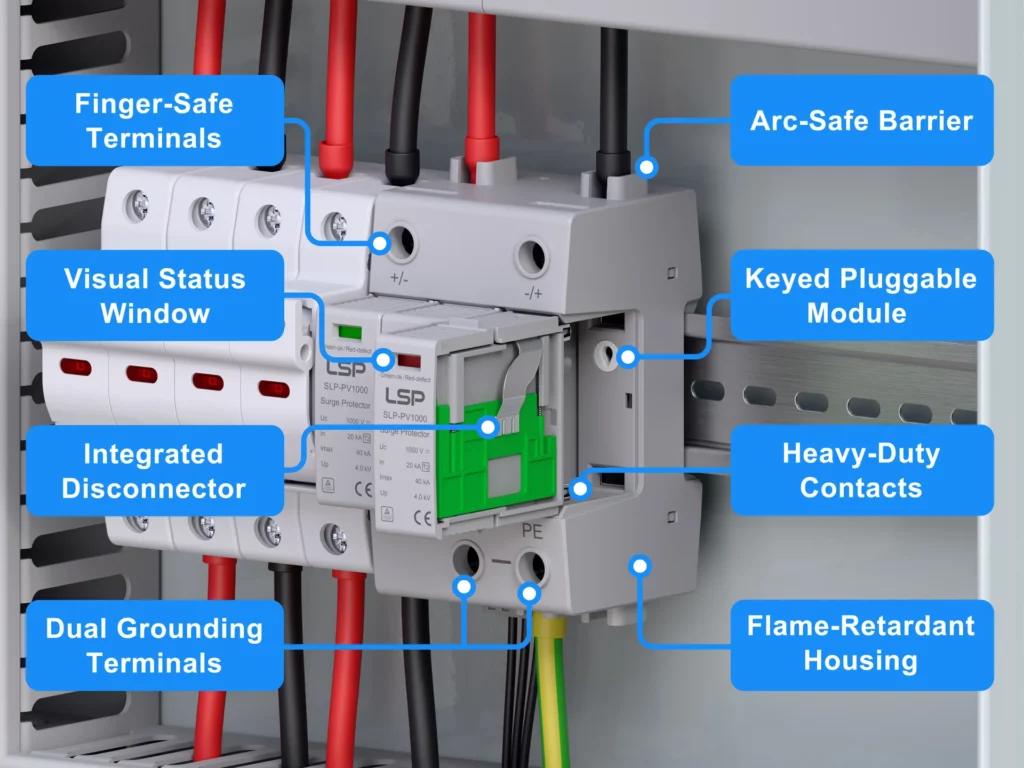

MOV (Varistor Oksida Logam)
MOV adalah elemen perlindungan teras SPD DC Jenis 2, berasaskan bahan oksida zink. Ia kekal dalam keadaan rintangan tinggi di bawah voltan biasa dan menghantar arus dengan pantas semasa keadaan lonjakan, menyerap dan menyalurkan tenaga lonjakan dengan masa tindak balas nanosaat.
Pemutusan Terma
Mekanisme pemutusan terma memantau suhu dan memutuskan litar apabila berlaku pemanasan berlebihan akibat kemerosotan komponen, mencegah lari terma.
Tetingkap Petunjuk Status
Tetingkap status memberikan petunjuk visual mengenai keadaan pelindung lonjakan DC Jenis 2. Hijau menunjukkan operasi normal, manakala merah menunjukkan kemerosotan atau pemutusan.
Modul Pemancar Isyarat Jauh
Modul isyarat jauh adalah ciri pilihan yang menyediakan keluaran sentuhan kering untuk petunjuk status, membolehkan integrasi dengan sistem pemantauan atau SCADA.
Ucpv (Voltan DC Operasi Berterusan Maksimum)
Ucpv mentakrifkan voltan DC maksimum yang boleh ditahan secara berterusan oleh SPD DC Jenis 2 dan tidak boleh lebih rendah daripada voltan litar terbuka sistem PV (Voc) pada suhu persekitaran terendah.
Dalam (Arus Pelepasan Nominal)
In mewakili keupayaan menahan arus lonjakan berulang bagi SPD DC Jenis 2, menunjukkan ketahanan jangka panjang.
Imax (Arus Pelepasan Maksimum)
Imax mewakili arus lonjakan DC maksimum yang boleh ditahan oleh pelindung lonjakan DC Jenis 2 untuk satu peristiwa.
Atas (Tahap Perlindungan Voltan)
Up mentakrifkan voltan sisa pada peralatan selepas pelepasan lonjakan; nilai yang lebih rendah memberikan perlindungan yang lebih baik.
| Parameter | Simbol | SLP-PV |
| Voltan operasi berterusan maksimum | Ucpv | 600 / 1000 / 1200 / 1500 V DC |
| Arus pelepasan nominal | Dalam | 20 kA (8/20 µs) |
| Arus larian maksimum | Saya tidak faham | 40 kA (8/20 µs) |
| Tahap perlindungan voltan | Naik | ≤ 5.2 kV |

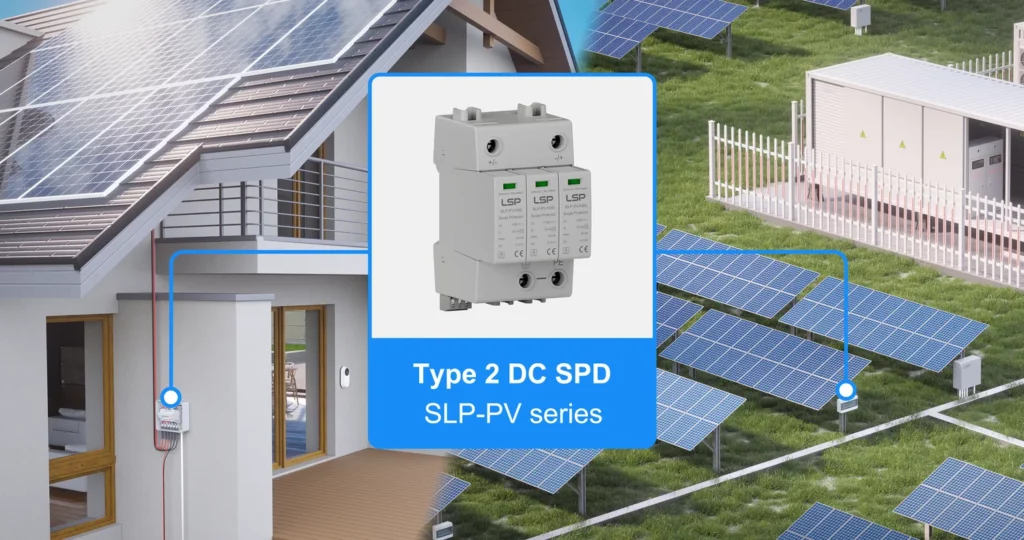

Dalam sistem fotovoltaik, sisi DC biasanya menggunakan struktur perlindungan lonjakan yang diselaraskan, di mana SPD DC Jenis 2 berfungsi sebagai perlindungan sekunder atau tambahan.
SPD DC Jenis 2 biasanya dipasang pada input DC inverter atau dalam kotak penyatu untuk melindungi inverter, kotak penyatu, dan modul PV.
Apabila tiada perlindungan kilat luaran disediakan, apabila inverter terletak di dalam bangunan (LPZ 1 atau lebih tinggi), atau apabila SPD Jenis 1+2 hulu dipasang, pelindung lonjakan DC Jenis 2 mengehadkan voltan residual dan melindungi peralatan hiliran.
Dalam konsep perlindungan lonjakan yang lengkap, perlindungan DC dan AC membentuk satu sistem yang diselaraskan. SPD DC Jenis 2 melindungi daripada lonjakan yang disebabkan oleh kilat dan lonjakan penukaran pada sisi DC, berfungsi bersama SPD AC untuk memastikan operasi sistem yang berterusan.
SPD DC Jenis 2 direka untuk perlindungan lonjakan pada sisi DC sistem fotovoltaik. Ia menggabungkan padanan voltan khusus PV, mekanisme pemutusan terma, reka bentuk struktur selamat lengkung, dan keupayaan pelepasan tinggi untuk memastikan penyimpangan arus lonjakan yang boleh dipercayai dan voltan sisa terkawal, menyediakan kestabilan operasi jangka panjang serta perlindungan untuk penukar dan modul PV.

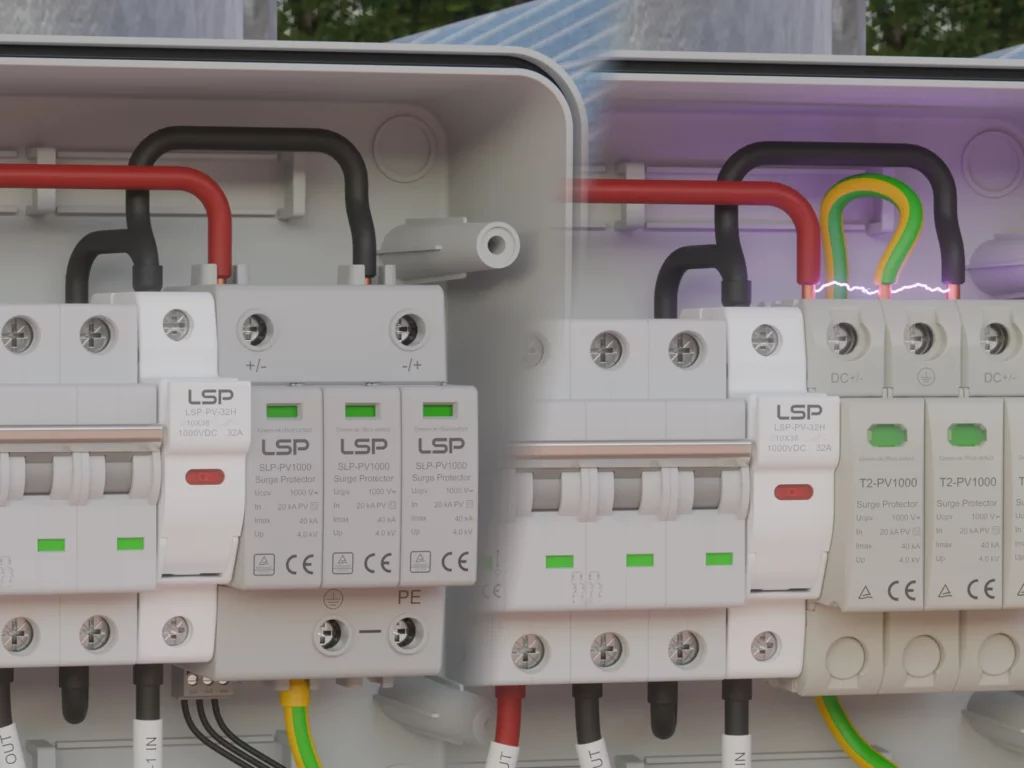

Kawasan terminal DC mengguna pakai struktur penghalang kalis busur, mengoptimumkan jarak creepage dan jurang elektrik, sekaligus mengurangkan risiko kebakaran busur DC di bawah keadaan lonjakan tenaga tinggi.
Setiap SPD DC Jenis 2 diuji mengikut IEC/EN 61643-31, termasuk ujian impuls arus limpahan 8/20 µs, kestabilan terma, wayar bersinar, dan kabus garam, memastikan kebolehpercayaan jangka panjang dalam aplikasi perlindungan limpahan DC PV.
SPD DC Jenis 2 direka untuk melindungi daripada lonjakan kilat terinduksi dan transient suis dalam sistem fotovoltaik DC. Ia digunakan secara meluas dalam sistem kediaman, komersial, skala utiliti PV dan sistem penyimpanan tenaga. Ia menyediakan perlindungan di sisi DC untuk penukar, kotak penggabung, dan peralatan elektronik kuasa, mengurangkan kesan peristiwa lonjakan terhadap operasi sistem.
SPD DC Jenis 2 direka dan diuji mengikut piawaian IEC/EN 61643-31 untuk sistem fotovoltaik dan sistem kuasa DC. Produk ini disahkan oleh TÜV, CB, dan CE, memastikan pematuhan penuh dengan keperluan keselamatan, prestasi, dan kualiti antarabangsa.
SPD DC Tipe 2 menyediakan prestasi perlindungan lonjakan yang boleh dipercayai untuk pemasangan PV, menyokong integrator sistem dan pengguna akhir dengan perlindungan elektrik yang dipercayai dalam aplikasi kediaman dan komersial.
LSP beroperasi di bawah sistem pengurusan kualiti bersijil ISO 9001, memastikan kawalan piawai merentasi keseluruhan proses pembuatan SPD DC Jenis 2 untuk sistem fotovoltaik dan sistem kuasa DC, daripada pengadaan bahan mentah hingga pemeriksaan produk akhir.
Setiap unit menjalani ujian pelbagai parameter menyeluruh sebelum penghantaran bagi memastikan prestasi perlindungan lonjakan yang konsisten, kebolehpercayaan jangka panjang, dan kestabilan kualiti produk dalam aplikasi sistem PV.
Reka bentuk SPD DC Jenis 2 sentiasa dioptimumkan berdasarkan data operasi di lapangan dan maklum balas aplikasi. Penambahbaikan struktur dan peningkatan komponen teras meningkatkan kebolehpercayaan, kemudahan pemasangan, dan prestasi perlindungan lonjakan dalam sistem fotovoltaik dan sistem kuasa DC.
SPD DC Jenis 2 digunakan untuk perlindungan lonjakan dalam sistem fotovoltaik dan kuasa DC, biasanya dipasang pada penukar, kotak penggabung, dan peralatan pengagihan DC. Lokasi pemasangan yang betul, amalan pendawaian, dan reka bentuk pendaratan adalah penting untuk memastikan pelepasan tenaga lonjakan yang berkesan, mengurangkan kesan ketegangan melebihi sementara pada komponen sistem, dan meningkatkan kebolehpercayaan sistem dalam jangka panjang.
Apabila digunakan dalam sistem DC fotovoltaik, penyambungan dan pemasangan yang betul bagi SPD DC Jenis 2 adalah kritikal untuk memastikan prestasi perlindungan lonjakan yang berkesan.
Pelindung lonjakan DC Jenis 2 hendaklah dipasang berhampiran inverter atau kotak penggabung untuk meminimumkan panjang wayar dan mengurangkan kenaikan voltan tambahan.
Kabel DC hendaklah dipendekkan dan diluruskan sedaya mungkin, dengan sambungan polariti yang betul (terminal positif, negatif, dan bumi).

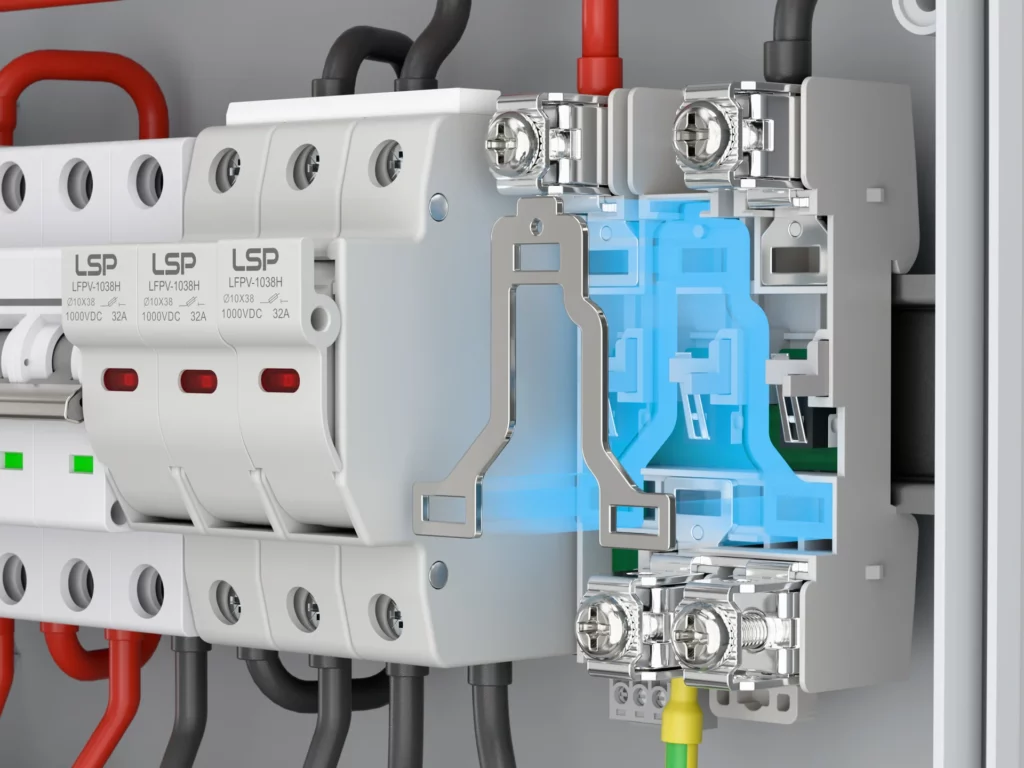

Penyambungan bumi yang boleh dipercayai mesti dijamin, mematuhi IEC 61643-11 atau piawaian elektrik tempatan yang berkaitan.
Susun atur pendawaian yang betul membantu mengurangkan voltan sisa dan meningkatkan prestasi perlindungan lonjakan secara keseluruhan.
Terminal isyarat jauh digunakan untuk menunjukkan status operasi SPD DC Jenis 2, membolehkan pemantauan peringkat sistem dan pengurusan penyelenggaraan.
Pemantauan status masa nyata – Memberi maklum balas operasi pelindung lonjakan DC Jenis 2 untuk pengawasan sistem.
Keluaran isyarat ralat – menghantar isyarat amaran sekiranya berlaku kerosakan atau keadaan akhir hayat, menyokong penyelenggaraan pencegahan.
Kecekapan penyelenggaraan yang dipertingkatkan – membolehkan penentuan kerosakan dan penggantian peranti dengan lebih pantas, mengurangkan masa henti sistem.
Maklum balas lapangan global bagi SPD DC Jenis 2 merentasi sistem fotovoltaik, penyimpanan tenaga, dan sistem kuasa DC, termasuk PV bumbung, loji solar berskala utiliti, PV terapung, PV industri, dan infrastruktur pengecasan EV.
Kes-kes ini mencerminkan keadaan operasi sebenar di bawah sistem DC 600V hingga 1500V, memfokuskan pada kestabilan sistem, amalan penyelenggaraan, dan prestasi operasi jangka panjang.
SPD DC Jenis 2 ialah peranti pelindung daripada lonjakan voltan yang direka mengikut IEC 61643-31 untuk mengehadkan terlebih voltan sementara dalam sistem DC.
Dalam aplikasi fotovoltaik, ia biasanya dipasang pada peringkat subsistem, seperti input DC inverter atau kotak penggabung, untuk melindungi peralatan daripada lonjakan suis dan lebihvoltase sisa yang disebabkan oleh kilat.
SPD DC Jenis 2 dipasang di titik pengagihan DC dalam sistem PV, termasuk input DC inverter, kotak penggabung, dan antara muka penyimpanan tenaga.
Penempatan mereka memastikan perlindungan yang diselaraskan dalam sistem DC dan mengurangkan tekanan lonjakan pada peralatan hiliran.
SPD DC Jenis 2 mengehadkan ketegangan puncak sementara dengan mengalihkan tenaga lonjakan ke bumi melalui komponen pelindung dalaman (reka bentuk berasaskan MOV/GDT bergantung pada topologi).
Ia mengurangkan tekanan voltan pada rangkaian PV, input DC inverter, dan peralatan bersambung DC semasa peristiwa penukaran atau lonjakan kilat tidak langsung.
Voltan penarafan Uc SPD hendaklah dipilih berdasarkan voltan litar terbuka maksimum (Voc) deretan PV di bawah keadaan suhu persekitaran terendah.
Penyelarasan yang betul antara voltan sistem dan SPD Uc memastikan operasi yang stabil tanpa operasi yang tidak diingini di bawah keadaan DC biasa.
Ciri tindak balas SPD DC Jenis 2 menentukan betapa cepatnya ia beralih daripada rintangan tinggi kepada rintangan rendah semasa kejadian lonjakan.
Tingkah laku penukaran pantas ini membantu mengehadkan magnitud voltan lebih yang dikenakan pada peralatan DC yang disambungkan, meningkatkan penyelarasan perlindungan sistem.
SPD DC Jenis 1 dipasang di pintu masuk bekalan untuk menyalurkan arus kilat bertenaga tinggi, manakala SPD DC Jenis 2 menangani lebihtegangan sementara residual dalam sistem DC.
Bersama-sama, mereka membentuk konsep perlindungan yang diselaraskan untuk sistem kuasa PV dan DC selaras dengan prinsip perlindungan lonjakan IEC.
Ya. Konsep perlindungan lengkap biasanya merangkumi:
Kedua-duanya diperlukan untuk memastikan penyelarasan perlindungan lonjakan di seluruh sistem.
SPD DC jenis 2 biasanya merangkumi penunjuk status visual dan kenalan isyarat jauh pilihan.
Penggantian diperlukan apabila petunjuk akhir hayat diaktifkan atau selepas terdedah kepada peristiwa tekanan lonjakan yang ketara untuk mengekalkan integriti perlindungan sistem.
