TVSS vs SPD: Bagaimana Memilih Pertahanan Keselamatan Elektrik Teras?

Dalam era digital, peranti elektronik berketepatan tinggi digunakan secara meluas dalam sektor perindustrian dan kehidupan seharian. Namun, kerentanannya semakin terdedah – ketegangan lebih sementara (lonjakan) boleh merosakkan peralatan, menyebabkan kehilangan data, atau bahkan mencetuskan kebakaran dalam milisaat. Untuk menangkis ancaman ini, perlindungan limpahan (SPD) menjadi barisan pertahanan yang penting. Namun, kekeliruan istilah dalam industri menyebabkan kesilapan pemilihan yang kerap: sesetengah orang tersilap menggunakan TVSS (Penahan Gelombang Tegangan Singket), yang hanya sesuai untuk perlindungan setempat pada talian masuk utama, mengakibatkan kerosakan meluas pada peralatan semasa sambaran kilat; yang lain mengalami kerugian besar disebabkan salah faham piawaian dan perlindungan yang tidak berkesan.

Artikel ini bertujuan untuk menjelaskan fakta, menganalisis secara mendalam perbezaan teknikal antara TVSS dan SPD, evolusi piawaian dan senario aplikasi, membantu pembaca membezakan dengan tepat antara piawaian tersebut dan menguasai kaedah pemilihan. Dengan mengkaji piawaian antarabangsa seperti UL 1449 dan IEC 61643, digabungkan dengan kes tipikal di pusat data dan automasi industri, menjadi jelas bagaimana membina sistem perlindungan berlapis yang disesuaikan dengan keperluan sistem, sekaligus mengelakkan risiko keselamatan yang disebabkan oleh kekeliruan konseptual. persekitaran.

Mendedahkan TVSS: Had dan Senario Terapan Penekan Gelombang Tegangan Singkat

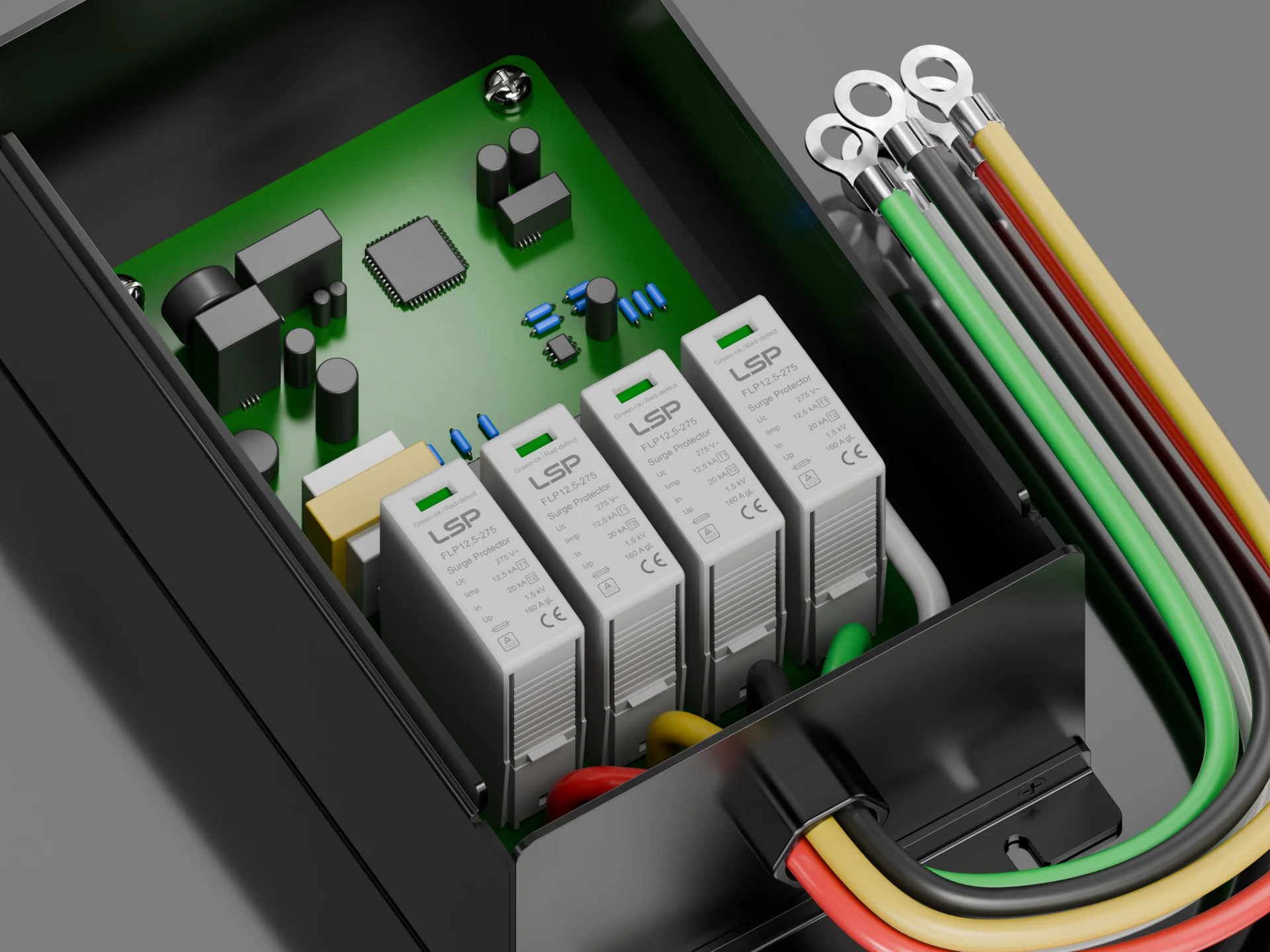

Apakah TVSS?

The Penekan Gelombang Tegangan Singket (TVSS), atau hanya TVSS bermaksud istilah piawai yang telah digunakan selama berdekad-dekad untuk menggambarkan pelindungan aset elektronik berharga dalam elektrik. Nama itu sendiri mengingatkan kita tentang salah satu fakta asas mengenai kuasa elektrik: ia tidak selalu menjadi bekalan yang bersih dan stabil seperti yang kita jangkakan. Talian elektrik terdedah kepada voltan sementara dan lonjakan elektrik, yang merupakan penyimpangan tenaga tinggi seketika. Kejadian tiba-tiba bervoltan tinggi ini boleh memusnahkan atau merosakkan peranti elektronik yang tidak dilindungi, menyebabkan kerosakan peralatan yang teruk. Malah, kilat yang jauh pun boleh mencetuskan satu kejutan besar Gelombang arus elektrik TVSS, dan pengaktifan atau pemadaman motor besar di sebuah fasiliti juga boleh mencetuskan gangguan elektriknya sendiri.

Istilah TVSS digunakan untuk menggambarkan barisan pertahanan pertama terhadap ancaman yang tidak kelihatan ini. Tujuannya mudah, namun kritikal: untuk memantau Laluan elektrik ke peralatan sensitif dan menyediakan yang berkesan Pelindung limpahan TVSS.

Bagaimana TVSS berfungsi?

TVSS (Penekan Gelombang Tegangan Singket) adalah peranti yang direka untuk melindungi peralatan elektrik daripada kerosakan yang disebabkan oleh ketegangan lebih sementara (lonjakan). Peranan utamanya ialah TVSS elektrik pelindung, memastikan sistem elektronik kritikal kekal selamat semasa lonjakan voltan.

Ia berfungsi terutamanya dengan menggunakan komponen bukan linear seperti varistor oksida logam (MOV).

Dalam keadaan biasa, a TVSS (Penekan Gelombang Tegangan Singket) beroperasi dalam mod rintangan tinggi, membenarkan aliran kuasa biasa. Apabila voltan melebihi ambang yang ditetapkan, peranti bertindak balas dalam masa nanosecond, menahan voltan dengan selamat dan mengalihkan lonjakan ke bumi—melindungi mikropemproses sensitif dan papan litar daripada kerosakan. Dahulu merupakan langkah keselamatan kritikal untuk segala-galanya daripada mainframe pusat data hingga PLC kilang, the TVSS bertindak sebagai barisan pertahanan pertama terhadap lonjakan sementara. Apabila elektronik menjadi semakin sensitif dan saling berhubung, had tradisional TVSS Konsep menjadi jelas, menekankan keperluan untuk tahap sistem yang lebih piawai. Pelindung limpahan TVSS strategi.

Bentuk-bentuk biasa TVSS

Pelindung Loncatan TVSS: Modul berdiri sendiri yang biasanya dipasang di dalam kabinet pengagihan untuk perlindungan terpusat.

Soket TVSS:Sambungan penahan lonjakan voltan sementara, terpasang dalam soket kuasa, mudah untuk perlindungan plug-and-play peranti mudah alih.

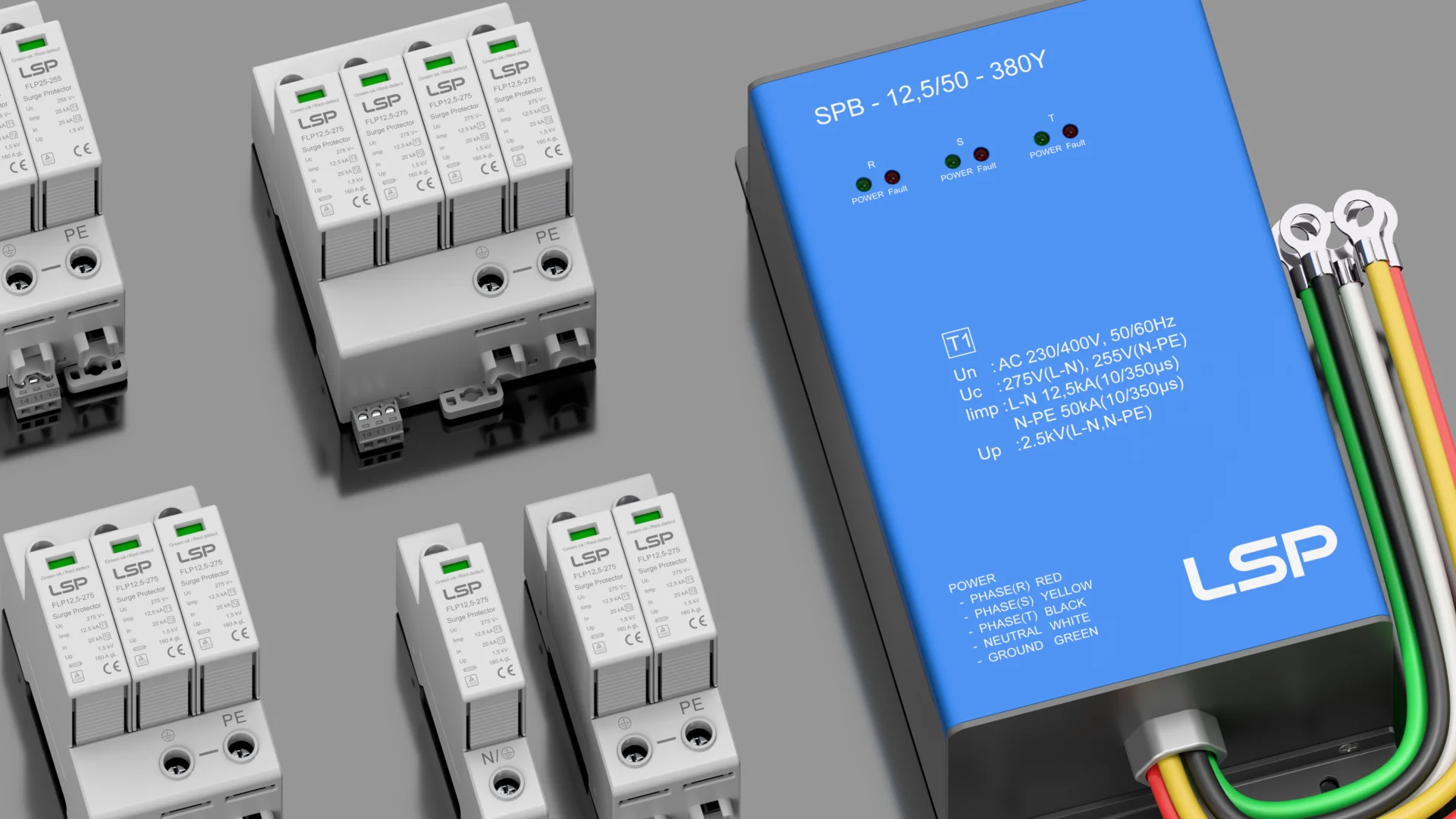

Penjelasan Istilah

Walaupun “TVSS” dan “SPD” sering digunakan secara bergantian dalam perbualan harian, tetapi ia berbeza dengan ketara. Penahan lonjakan TVSS adalah istilah Amerika yang lebih lama yang menekankan pemampatan voltan, manakala SPD (Pelindung Loncatan Tegangan) adalah istilah yang disatandardkan secara antarabangsa dengan definisi yang lebih komprehensif, termasuk penunjuk prestasi dan keperluan pensijilan. Perlu diperhatikan, sejak UL 1449 Edisi Ketiga, “TVSS” telah digantikan secara rasmi oleh SPD, mencerminkan moden pelindung lonjakan falsafah.

Apabila membandingkan penstabil voltan vs pelindung lonjakan voltan, SPD mematuhi piawaian antarabangsa yang ketat dan menyediakan perlindungan pada peringkat sistem, tidak seperti peranti TVSS tradisional.

Kisah Penstandardan: Dari TVSS ke SPD

awal TVSS terminologi dan piawaian tidak konsisten, menyebabkan kekeliruan dalam pemilihan dan jangkaan prestasi. Penerbitan UL 1449 Edisi Ketiga Pada 29 September 2009, menandakan titik perubahan:

• Penamaan semula kepada SPD (Peranti Perlindungan Lonjakan): Menggambarkan falsafah perlindungan modular pada peringkat sistem
• Penarafan Perlindungan Tegangan (VPR) menggantikan SVR: Ujian lonjakan 3,000A yang lebih ketat
• Arus Pelepasan Nominal (In): Menekankan keupayaan menahan lonjakan berulang

Sistem awal sering digunakan TVSS Jenis 1 pada talian masuk utama, yang keberkesanannya terhad terhadap lonjakan tenaga tinggi.

Kemas kini ini menetapkan dengan jelas SPD jenis (1, 2, 3), menyelararas kriteria prestasi antarabangsa, dan menyediakan a kerangka berasaskan data untuk memilih perlindungan lonjakan. Standardisasi ini membolehkan kebolehpercayaan, Pemasangan SPD peringkat sistem, melangkaui had reka bentuk TVSS lama.

Panduan Perlindungan Peringkat Sistem SPD: Penyelesaian Terkoordinasi Pelbagai Peringkat di bawah Piawaian IEC

Peralihan daripada TVSS (Penekan Gelombang Tegangan Singket) ke SPD (Peranti Perlindungan Lonjakan) bukan sekadar penamaan semula tetapi pengkategorian semula teknikal yang mencerminkan pendekatan yang lebih tepat dan berorientasikan aplikasi kepada pelindung lonjakan. Dengan pengenalan UL 1449 Edisi ketiga, SPD menjadi istilah piawai yang diharmonisasikan secara antarabangsa. Kemas kini ini melangkaui sekadar menggantikan TVSS. Ia meletakkannya dalam keluarga yang lebih luas dan jelas ditakrifkan peranti pelindung lonjakan, menghapuskan kekaburan industri yang telah lama wujud mengenai TVSS vs SPD. Piawaian yang disemak semula mengiktiraf satu kebenaran asas: lonjakan elektrik adalah pelbagai, dan strategi perlindungan mesti sama adaptif. Yang diharmonisasikan SPD Terminologi telah mewujudkan kerangka yang lebih jelas dan lebih koheren untuk menerangkan pelindung lonjakan Teknologi dan peranan mereka dalam sistem elektrik, menandakan evolusi industri ke arah perlindungan yang sistematik dan khusus untuk aplikasi.

Yang diharmonikan SPD Terminologi telah mewujudkan kerangka yang lebih jelas dan lebih koheren untuk menerangkan pelindung lonjakan Teknologi dan peranan mereka dalam sistem elektrik, menandakan evolusi industri ke arah perlindungan yang sistematik dan khusus untuk aplikasi. Berdasarkan terminologi dan klasifikasi bersatu ini,

Moden SPD (Peranti Perlindungan Lonjakan) Penyelesaian direka mengikut piawaian antarabangsa dan terpakai kepada pelbagai sistem kuasa dan isyarat. SPD produk mesti mematuhi piawaian seperti IEC 61643 dan UL 1449, secara berkesan menahan lonjakan yang disebabkan oleh kilat dan operasi penukaran, sekaligus melindungi peralatan elektronik.

Standard Antarabangsa dan Pengelasan

Penindasan lonjakan voltan sementara diperlukan untuk memastikan keselamatan daripada kilat dan lonjakan suis, menurut Standard IEC 61643 dan UL 1449.

• IEC 61643: Mendefinisi SPD pengujian prestasi, pengelasan, dan keperluan keselamatan, yang meluas di seluruh dunia.
• UL 1449:Perincian piawaian keselamatan S. SPD kaedah ujian dan kriteria prestasi.

Menurut lokasi pemasangan dan tahap perlindungan, SPD diklasifikasikan sebagai:

• Jenis 1 (Pelindungan primer): Dipasang di pintu masuk perkhidmatan utama bangunan, mampu menahan impuls arus kilat langsung dengan kapasiti arus lonjakan yang tinggi (≥ 15 kA).
• Jenis 2 (Pelindungan sekunder): Dipasang dalam panel pengagihan untuk melindungi litar dan peranti hiliran.
• Jenis 3 (Pelindungan tersier): Dipasang berhampiran peralatan terminal untuk penapisan halus.

Jenis SPD	Lokasi pemasangan	Fungsi Utama	Borang/Peranti Tipikal	Keterangan
Jenis 1	Di pintu masuk perkhidmatan, sisi baris peranti pelindung arus lebih utama	Untuk menyekat lonjakan tenaga luaran yang tinggi seperti kilat terus atau kilat yang jatuh berhampiran	SPD yang dipasang pada panel	Barisan pertahanan pertama; mengendalikan tenaga lonjakan besar di titik kemasukan bangunan
Jenis 2	Di bahagian beban pintu masuk perkhidmatan, dalam panel pengagihan atau sub-panel	Untuk menekan baki tenaga daripada lonjakan luaran dan, yang lebih kerap, lonjakan yang dijana secara dalaman.	SPD modular atau rel DIN	Jenis SPD yang paling biasa; keberkesanannya sangat bergantung pada lokasi pemasangan
Jenis 3	Berhampiran peralatan pengguna akhir, pada peringkat terminal atau litar cabang	Untuk menyediakan perlindungan tempatan terhadap lonjakan tenaga rendah yang tinggal sebelum ia mencapai elektronik sensitif.	SPD yang dipasang pada panel atau pada rel DIN (bukan jalur soket)	Lapisan pertahanan terakhir; dipasang dalam kabinet kawalan atau kotak terminal, bukan jalur pelindung lonjakan arus gred pengguna.

Kekuatan utama piawaian SPD terletak pada pendekatan berstruktur bertingkat untuk perlindungan lonjakan. Ia mengakui bahawa perlindungan yang berkesan memerlukan bukan satu peranti tunggal, tetapi satu koordinasi. sistem pelindung lonjakan. Strategi pelbagai peringkat yang merangkumi Jenis 1, Jenis 2, dan SPD Tipe 3-menawarkan penyelesaian yang jauh lebih maju dan cekap berbanding konsep satu-saiz-sesuai-semua yang berkaitan dengan yang lebih lama TVSS (penyerap lonjakan voltan sementara) istilah.

Kelebihan Teknikal SPD

• Kebolehpercayaan tindak balas yang dipertingkatkan melalui reka bentuk SPD yang dioptimumkan
• Kapasiti arus lonjakan yang lebih tinggi (Dalam/Saya tidak faham) untuk perlindungan dipertingkatkan terhadap kilat dan lonjakan suis
• Mekanisme anti-kegagalan per UL 1449, mencegah penyebaran ralat
• Pemantauan pintar pilihan untuk pengintegrasian ke dalam grid pintar dan automasi perindustrian

Perbandingan Komprehensif TVSS vs SPD: Dari Parameter hingga Panduan Pemilihan Berorientasikan Aplikasi

TVSS (Penekan Gelombang Tegangan Singket) dan SPD (Peranti Perlindungan Lonjakan) menunjukkan perbezaan ketara dalam prestasi teknikal dan aplikasi praktikal, yang menentukan kesesuaian mereka dalam pelbagai senario. Berikut adalah perbandingan terperinci dari lima perspektif: prestasi tindak balas, kapasiti pengendalian tenaga, mod kegagalan, tahap pemasangan, dan aplikasi tipikal.

Perbezaan Prestasi Tindak Balas – Reka Bentuk Komponen dan Kecekapan Perlindungan

Dalam pelindung lonjakan, keberkesanan sesebuah peranti ditentukan bukan sahaja oleh kelajuan tindak balas mentah tetapi juga oleh reka bentuk keseluruhan, keupayaan pengendalian tenaga, dan integrasinya ke dalam sistem perlindungan. Tradisional TVSS (Penekan Gelombang Tegangan Singket) utama menggunakan MOV (Varistor Oksida Logam) sebagai komponen terasnya. MOV bertindak balas dalam puluhan nanosecond hingga mikrodetik dan boleh menyerap tenaga sementara dengan berkesan, tetapi prestasinya secara beransur-ansur merosot dari masa ke masa.

Moden SPD (Peranti Perlindungan Lonjakan) menggabungkan beberapa komponen, seperti MOV, GDT (Tiub Pelepasan Gas), dan SAD (Diod Longkang Silikon), untuk memberikan perlindungan yang lebih seimbang dan boleh dipercayai:

• MOV (Varistor Oksida Logam): Menjaga rintangan tinggi pada voltan biasa; apabila berlaku lonjakan, impedans jatuh dengan mendadak untuk menyerap tenaga. Tindak balas pantas tetapi terdedah kepada penuaan.
• GDT (Tiub Pelepasan Gas): Diaktifkan melalui pecah busur semasa lonjakan tenaga tinggi, mampu mengendalikan arus besar. Tindak balasnya lebih perlahan, sering digandingkan dengan MOV untuk prestasi yang lebih baik.
• SAD (Diod Longkaran Silikon): Menawarkan tindak balas ultra-pantas, sesuai untuk perlindungan isyarat berkelajuan tinggi, tetapi dengan kapasiti arus terhad. Biasanya digunakan bersama komponen lain.

Dengan mengintegrasikan komponen-komponen ini, moden SPD memastikan pemampatan yang lebih konsisten, pengendalian tenaga yang lebih tinggi, dan kebolehpercayaan keseluruhan yang dipertingkatkan dibandingkan dengan warisan TVSS peranti. Pendekatan ini menekankan bahawa keberkesanan perlindungan bergantung pada sinergi komponen dan reka bentuk peringkat sistem, dan bukannya satu metrik prestasi tunggal seperti masa tindak balas.

Kebolehan Menahan Tenaga – Dari 5 kA hingga 40 kA: Tahap Gelombang dan Prinsip Padanan Perlindungan.

Salah satu teras pelindung lonjakan penunjuk ialah arus larasan maksimum (Dalam), mewakili tenaga yang boleh diserap dengan selamat oleh peranti. Menurut IEC 61643-1 standard, a SPD Jenis 1 boleh menahan arus lonjakan ≥ 40 kA di bawah bentuk gelombang impulsif 10/350 μs, setara dengan melepaskan sehingga 1.4 juta joule tenaga dalam satu kejadian. Sebagai perbandingan, satu tipikal TVSS mempunyai kapasiti arus maksimum sekitar 5 kA, menjadikannya kapasiti penyerapan tenaga kira-kira 23 kali lebih rendah.

Mod Kegagalan dan Penyelenggaraan

• TVSS: Kebanyakannya untuk kegunaan sekali sahaja; sebaik sahaja MOV Gagal, peranti tidak dapat dibaiki. Selalunya kekurangan penunjuk status, menjadikan pengesanan ralat sukar dan menimbulkan risiko tersembunyi.
• SPD: Reka bentuk modular dengan pelindung pemutus terma, penunjuk status, dan pemantauan jauh pilihan. Mempermudah penyelenggaraan dan penggantian, memastikan kebolehpercayaan peringkat sistem.

Tahap Pemasangan dan Reka Bentuk Sistem – Perlindungan Tiga Tahap IEC

Untuk mencapai Pelindung limpahan peringkat sistem, the IEC 61643 standard mencadangkan sistem perlindungan tiga peringkat yang secara beransur-ansur mengurangkan tenaga lonjakan untuk memastikan keselamatan peralatan terminal.

Zon Perlindungan Primer (peralihan LPZ0→LPZ1):

• Pasang SPD Jenis 1 (Dalam ≥ 40kA) berhampiran pintu masuk perkhidmatan untuk mengalihkan tenaga kilat terus.
• Pastikan pendaratan bebas (≤ 1Ω) untuk mengelakkan perbezaan potensi.

Perlindungan Pengagihan Sekunder (zon LPZ1):

• Pasang SPD Jenis 2 (In)=20kA), sering digabungkan dengan penapis, terutamanya melindungi UPS dan panel pengagihan kritikal;
• Pastikan jarak sekurang-kurangnya 10 meter dari pelindung hiliran untuk memastikan pelemahan tenaga yang berkesan.

Penapisan Halus Tertier (hujung peralatan):

• Gunakan Jenis 3 SPD pada peralatan terminal, dengan arus kebocoran IL ≤ 10μA dan voltan sisa Sehingga ≤ 480V;
• Modular Rel DIN Pemasangan disyorkan untuk memudahkan penyelenggaraan dan pengembangan.

Reka bentuk berlapis ini bukan sahaja mematuhi piawaian tetapi juga telah disahkan secara meluas dalam amalan, sekali gus meningkatkan dengan ketara keupayaan perlindungan keseluruhan sistem.

Senario Aplikasi Tipikal – Panduan Liputan Penuh dari Rumah ke Pusat Data

Betul pelindung lonjakan Pilihan bergantung pada tahap risiko khusus dan keperluan aplikasi. Berikut adalah penyelesaian yang disyorkan untuk beberapa senario aplikasi tipikal:

Senario Aplikasi	Julat Terpakai TVSS	Julat Terpakai SPD	Nota
Pejabat Utama	Pelindung soket peranti mudah alih	Sambungan SPD asas	Berjimat kos, memenuhi keperluan harian
Automasi Perindustrian	Tidak disyorkan	Bilik pengedaran utama dan kabinet peralatan	Ketahanan arus lonjakan tinggi dan pemantauan pintar
Pusat Data	Tidak sesuai	Perlindungan berperingkat menyeluruh disokong, pemantauan jauh disokong	Keperluan kepekaan tinggi dan operasi berterusan
Stesen Asas Komunikasi	Perlindungan peranti skala kecil	Kombinasi SPD pelbagai aras dengan penapis	Persekitaran yang keras dan keperluan perlindungan pelbagai frekuensi

Ringkasan

Daripada yang di atas, jelas bahawa walaupun TVSS dan SPD Walaupun berkongsi fungsi yang serupa, mereka berbeza secara asas dalam piawaian teknikal, penunjuk prestasi, dan skop aplikasi.

TVSS Sesuai untuk perlindungan peranti terminal yang peka kos dan berisiko rendah, memfokuskan pada pengekangan voltan yang mudah. SPD, sebaliknya, bergantung pada piawaian ketat dan reka bentuk pelbagai untuk menyediakan Pelindungan lonjakan pada peringkat sistem, berlapis, dan sangat boleh dipercayai, sesuai untuk perindustrian, pusat data, dan infrastruktur kritikal persekitaran.

Memahami perbezaan prestasi ini membantu dalam membuat pilihan yang bermaklumat untuk memastikan Keselamatan dan kestabilan sistem elektrik, dan kesinambungan operasi.

Salah Faham Lazim Mengenai TVSS vs SPD – Membetulkan Kesilapan

Untuk membezakan dengan lebih baik TVSS vs SPD dan mengelakkan kesilapan pemilihan, di sini kami menganalisis salah faham tipikal dan mewujudkan minda yang betul untuk Permohonan pelindung lonjakan dan pemilihan peranti.

Salah tanggapan 1: “TVSS dan SPD boleh ditukar sepenuhnya”

Ramai orang percaya TVSS dan SPD berbeza hanya dari segi nama tetapi mempunyai fungsi yang sama. Salah tanggapan ini berbahaya kerana ia berbeza dengan ketara dalam pelindungan peringkat sistem, penanganan tenaga, dan tahap pemasangan:

• Tindak balas dan perlindungan peringkat sistem:Moden SPD mematuhi IEC (contohnya, Jenis 1) menggabungkan pelbagai komponen seperti MOV, GDT, atau reka bentuk hibrid, menyediakan pengekangan lonjakan yang boleh dipercayai dan perlindungan untuk peristiwa bertenaga tinggi. Sebaliknya, tradisional TVSS terutamanya bergantung pada satu MOV, menawarkan perlindungan terhad terhadap lonjakan tenaga yang tinggi.
• Jurang keupayaan ketahanan tenaga: Ujian makmal menunjukkan Jenis 1SPD Modul boleh menahan arus lonjakan melebihi 20 kA (gelombang 8/20 μs), manakala tipikal TVSS menangani di bawah 5 kA. Menggunakan TVSS di pintu masuk utama perkhidmatan berisiko mengalami kegagalan lari termal akibat beban berlebihan.
• Perbezaan aras pemasangan yang ketat: Menurut IEEE C62.41dan IEC 61643, SPD Pengagihan mengikut prinsip kaskad tiga peringkat (Jenis 1 → Jenis 2 → Jenis 3) yang merangkumi talian masuk utama, panel pengagihan, dan peralatan terminal. Pelindung lonjakan TVSS, bagaimanapun,Hanya sesuai untuk perlindungan palam terisolasi atau peranti kecil. Penggunaan merentas aras boleh menjejaskan selektiviti sistem dan menyebabkan peranti hulu terpicu lebih awal.

Salah tanggapan 2: “TVSS hanyalah SPD yang lebih kecil”

Ini mengelirukan saiz fizikal dengan kelas prestasi. Sebenarnya,SPD peranti jauh melebihi TVSS dalam keupayaan teknikal:

• Kompleksiti komponen: Gred perindustrian SPD sering mengintegrasikan MOV + GDT pelindung dua mod, penunjuk status, dan antara muka penggera hubungan kering; TVSS biasanya hanya mengandungi satu MOV, kekurangan keupayaan diagnosis kendiri ralat.
• Perbezaan pensijilan:SPD bersijil UL 1449 mesti lulus ujian gelombang hibrid (voltan 1.2/50μs ditambah arus 8/20μs), lebihvoltase sementara (TOV) ketahanan, dan ujian padanan rintangan dinamik; TVSS Secara amnya hanya menjalani ujian nadi ringkas sahaja.
• Mod kegagalan: Ber mutu tinggi SPD Mengintegrasikan pemutus litar yang menetapkan semula secara automatik dan pengasingan ralat automatik dengan penggera; kos rendah TVSS pelindung lonjakan Sering bergantung pada fius dan kekurangan petunjuk ralat, memerlukan penggantian secara manual. Data lapangan menunjukkan SPD yang disahkan oleh KEMA mempunyai masa antara kegagalan (MTBF) melebihi 500,000 kitaran pelepasan, lebih tiga kali ganda berbanding nilai biasa TVSS.

Salah tanggapan 3: “TVSS/SPD boleh sepenuhnya mencegah kerosakan akibat kilat”

Ia mesti jelas: tiada satu pun TVSS (penyerap lonjakan voltan sementara) atau SPD (pelindung lonjakan) boleh menahan serangan kilat sepenuhnya. Perlindungan saintifik memerlukan

a sistem pelindung lonjakan pelbagai aras:

• Penyelarasan luaran dan dalaman: Penyambat kilat dan rangkaian penangkal petir menangkap impak langsung (FFP), manakala dalaman SPD Hadkan voltan puncak sementara yang terinduksi (ISP). Kedua-duanya penting.
• Pengikat setara: Petak peralatan, saluran logam dan bar pendaratan mesti disambungkan dengan rintangan rendah untuk mengelakkan pelepasan percikan disebabkan perbezaan potensi. Disyorkan menggunakan bar tembaga bersaiz ≥ 25 mm² dalam corak grid.
• Pengurangan kakitangan dan pertahanan berlapis: Walaupun dengan bertaraf tertinggi SPD, satu bekalan kuasa tanpa gangguan (UPS) adalah perlu sebagai langkah keselamatan terakhir. Amalan terbaik dalam pusat data gabungkan “dua-tingkat" SPD + transformer penebat + UPS dalam talian”untuk mengurangkan kadar kegagalan peralatan di bawah 0.05%. Ujian lapangan menunjukkan bahawa integrasi pelindung kilat luaran, penyambungan setara, dan bertingkat SPD meningkatkan tahap ketahanan lonjakan sistem lebih daripada 8 kali ganda.

Ringkasan dan Cadangan Tindakan

Salah tanggapan	Tahap Risiko	Tindakan yang disyorkan
Mencampuradukkan TVSS dengan SPD	Tinggi	Memilih peranti secara ketat mengikut piawaian IEC/UL, dan mengesahkan tanda pensijilan serta laporan ujian.
Mengabaikan reka bentuk kaskad peringkat sistem	Sederhana-tinggi	Ikuti prinsip perlindungan tiga peringkat untuk memastikan voltan sisa berkurang secara berperingkat pada setiap peringkat.
Ketergantungan berlebihan pada satu peranti pelindung	Tinggi	Bina sistem pertahanan menyeluruh yang menggabungkan rod kilat, penyaluran lonjakan, dan penyambungan setegangan.

TVSS vs SPD: Piawaian dan Impak Pasaran

Global pelindung lonjakan Keperluan berbeza-beza di setiap rantau, menjejaskan TVSS dan SPD reka bentuk dan pelaksanaan:

• Pensijilan CE Eropah: Pematuhan ketat kepada IEC 61643-11, menekankan tahap kelas dan penyelarasan pemasangan. Permit pembinaan Jerman memerlukan SPD reka bentuk yang diluluskan oleh jurutera bertauliah.
• Standard GB China: Berdasarkan kepada IECkerangka, menambah ujian ketahanan untuk iklim tropika lembap (contohnya, ujian 85°C/85% kelembapan), memenuhi keperluan ladang angin lepas pantai.
• Pensijilan UL AS: Mengekalkan ketahanan api (UL94 V0), biasanya menggunakan sarung PC/ABS kalis api untuk memastikan keselamatan dan ketahanan.
• Tindih piawaian projek merentas sempadan: Sebagai contoh, ladang solar di Timur Tengah mesti mematuhi kedua-dua ujian habuk/angin IEC dan ujian kestabilan suhu tinggi UL, mendorong pembekal membangunkan penyelesaian perlindungan pintar komposit.

Konvergens piawaian:

Harmonisasi berterusan UL 1449 dan IEC 61643 bertujuan untuk mewujudkan satu rangka pensijilan bersepadu, mempermudah pematuhan merentas rantau dan memudahkan penerimaan yang boleh dipercayai peranti pelindung lonjakan.

TVSS vs SPD: Panduan Pemilihan

Sejak Evolusi teknikal TVSS dan SPD Setelah difahami, bagaimana anda boleh memilih yang sesuai pelindung lonjakan penyelesaian untuk pelbagai senario kejuruteraan? Berikut adalah panduan membuat keputusan langkah demi langkah.

Bagaimana Memilih Antara TVSS atau SPD – Penilaian Risiko dan Strategi Perlindungan Berperingkat

Kritikaliti peralatan:

• Peranti teras (contohnya, pelayan pusat data, peralatan perubatan ICU) memerlukan tahap yang tinggi SPD dengan kelebihan untuk mencegah kegagalan pada satu titik.
• Sistem tambahan (pencahayaan, kamera keselamatan) boleh menggunakan yang menjimatkan TVSS atau asas SPD

Persekitaran geografi:

• Gunakan IEC TR 62305 untuk memetakan ketumpatan kilat dan menentukan LPZ (Zon Perlindungan Petir).
• Wilayah dengan kekerapan kilat yang tinggi (>90 hari ribut petir setahun) mewajibkan SPD Jenis 1 sebagai barisan pertahanan pertama.

Senibentuk sistem:

• Sistem pengedaran kompleks mendapat manfaat daripada “topologi kaskad tiga aras: Jenis 1 (masuk utama) → Jenis 2 (agihan) → Jenis 3 (beban terminal), memastikan pelemahan tenaga secara progresif.

TVSS vs SPD: Perbandingan Parameter Teknikal Utama dan Asas Pemilihan

Parameter	Kriteria Pemilihan SPD	Senario Terpakai TVSS
Arus Pelepasan Maksimum (In)	≥ 1.5× magnitud gelombang lonjakan yang dijangka (contohnya, ≥ 20 kA untuk kilat langsung)	< 5kA, sesuai hanya untuk lonjakan tenaga rendah
Voltan Perlindungan (Naik)	≤ 80% voltan tahanan peralatan terlindung (contohnya, ≤ 480V untuk peranti 600V)	Tiada keperluan ketat, mungkin merosakkan peralatan sensitif
Masa Tindak Balas	Pada tahap nanosecond (<5 ns) untuk isyarat frekuensi tinggi; pada tahap mikrosecond untuk kuasa umum	Kebanyakannya pada tahap mikrodetik, tidak sesuai untuk peranti tepat
Pensijilan	Pensijilan berganda di bawah UL 1449 dan IEC 61643	Hanya memenuhi piawaian keselamatan asas
Kehilangan sisipan (IL)	Lalai komunikasi <0.5 dB; lalai frekuensi tinggi <0.2 dB	Mungkin lebih tinggi, boleh menjejaskan kualiti isyarat

Pengurusan Pintar dan Kitaran Hidup

Operasi pintar:

• Pilih SPD dengan Antara muka IoT untuk pemantauan masa nyata arus kebocoran dan kiraan pelepasan.
• Pengurusan awan terpusat (contohnya, kembar digital + pemeriksaan dron) boleh meningkatkan kecekapan penyelenggaraan sebanyak 70%.

Reka bentuk modular:

• Boleh ditukar semasa operasi SPD Mengurangkan masa henti, sesuai untuk persekitaran pengeluaran berterusan (contohnya, loji semikonduktor yang menggunakan kluster SPD pra-fabrikasi).

Kelestarian alam sekitar:

• Gunakan bahan PA66+GF boleh dikitar semula untuk sarung, mematuhi RoHS arah.
• Pernyataan jejak karbon semakin kerap diperlukan dalam perolehan Eropah.

TVSS vs SPD: Penyelesaian Tipikal Industri

Kawasan Permohonan	Tumpuan Perlindungan	Konfigurasi yang disyorkan	Keperluan Khas
Pusat Data	Data tanpa henti berfrekuensi tinggi	SPD Jenis 1+2+3 bersiri	Voltan sisa Up < 300V, masa tindak balas < 5ns, sokongan SNMP
Stesen Asas 5G	Penindasan gangguan antena pelbagai jalur	SPD hibrid + penapisan	Terdapat penarafan IP67, ketahanan luar
Penukar fotovoltaik	Pencegahan kerosakan penebat sisi DC	DC SPD dengan perlindungan pembalikan polariti	Pemantauan string, serasi dengan MPPT
Pengangkutan Keretapi	Penindasan resonans kuasa tarikan	Penapis LC SPD	Diuji getaran EN50125

TVSS vs SPD: Piawaian Pemasangan dan Penyelenggaraan

Standard Penarikan Wayar:

• Panjang pendawaian ≤ 1 meter, jejari lenturan ≥ 10 kali diameter wayar;
• Luas rentas penebat pengalir pendaratan ≥ 50% pengalir fasa.

Pemantauan Status:

• Pemeriksaan bulanan tingkap penunjuk (hijau = normal, merah = amaran);
• Pengukuran arus kebocoran suku tahunan; gantikan jika melebihi 20% di atas nilai awal.

Pengurusan Kitaran Hidup:

• Gantikan mengikut data MTBF (biasanya setiap 3–5 tahun);
• Pendekkan kitaran penggantian kepada 2 tahun dalam persekitaran korosif.

TVSS vs SPD: Jadual Rujukan Keputusan Pantas

Faktor Keputusan	TVSS Terpakai	SPD Terpakai
Kritikaliti Sistem	Peralatan tambahan	Sistem teras/penyokong hayat
Penarafan Arus Gelombang	kurang daripada 5kA	≥ 10kA
Kelajuan Tindak Balas	Tahap mikrodetiksa	Tahap nanosecond
Kos penyelenggaraan	Satu kali, rendah	Mendukung penyelenggaraan ramalan
Pematuhan	Tiada piawaian wajib	Pematuhan yang disahkan diperlukan

Trend Masa Depan: Bagaimana Peranti SiC Membentuk Semula Piawaian Perlindungan Lonjakan

Lanskap perlindungan daripada lonjakan sedang berkembang dengan pesat, didorong oleh bahan baharu, teknologi pintar, dan penyelarasan piawaian global:

1. Trend Masa Depan:

• Inovasi bahan: Karbid silikon (Silikon karbid) peranti mengurangkan SPD voltan sisa kepada kira-kira sepertiga daripada produk tradisional, kritikal untuk Pengecas EV dan sensitif pusat data.
• Penyelenggaraan pintar:Kembaran digital mensimulasikan SPD keupadan prestasi sepanjang kitar hayat, membolehkan peramalan penggantian dan meminimumkan masa henti yang tidak dijangka.
• Penyepaduan piawaian: Pensijilan bersama oleh IEC 61643 dan UL 1449 bertujuan untuk membolehkan “satu pensijilan, pelbagai rantau” bagi pematuhan yang menjimatkan kos.

2. Cadangan Tindakan

• Penilaian Segera: Menggunakan Kit alat IEC atau kaedah setara untuk menilai kerentanan perlindungan lonjakan kemudahan sedia ada.
• Menghapuskan Peranti yang Tidak Lagi Digunakan: Gantikan secara beransur-ansur yang tidak mematuhi atau yang berprestasi rendah TVSS unit-unit berprestasi tinggi SPD yang memenuhi IEC 61643-11
• Peningkatan Keupayaan: Mengatur program latihan jurutera untuk menguasai SPD peringkat sistem teknik konfigurasi dan penyelenggaraan, meningkatkan keberkesanan keseluruhan penyelesaian perlindungan lonjakan.

Fikiran Akhir tentang TVSS vs SPD

Perjalanan dari TVSS ke SPD (Peranti Perlindungan Lonjakan) adalah lebih daripada sekadar kisah ringkas tentang perkembangan terminologi. Ia mencerminkan kebergantungan kita yang semakin meningkat terhadap peralatan elektronik dan usaha kita untuk mencipta dunia teknologi yang lebih tahan lasak. Kejelian yang dibawa oleh moden Standard SPD – termasuk UL 1449 dan IEC 61643 – bukan sekadar akademik; ia adalah alat yang berkuasa untuk pelindung lonjakan, Pengurangan risiko, dan pelindungan aset. Dengan memahami evolusi ini, merangkul kerangka kerja Jenis SPD, dan dengan bekerjasama dengan pakar yang menterjemahkan piawaian ini kepada penyelesaian praktikal dan berkesan, kita dapat membina sistem elektrik di atas asas yang kukuh pelindungan yang distandardkan, diuji, dan diimplementasikan secara bijak.

Keselamatan elektrik tidak mempunyai produk “satu saiz untuk semua”, hanya “penyelesaian yang tepat.” Memahami intipati teknikal dan falsafah perlindungan Pelindung lonjakan TVSS dan SPD, digabungkan dengan sistem-peringkat reka bentuk dan pematuhan piawaian, adalah kunci untuk membina yang boleh dipercayaipelindung lonjakan sistem. Jurutera digalakkan untuk mengguna pakai satu perspektif peringkat sistem dalam SPD (peranti pelindung lonjakan) perancangan – ia bukan sahaja penjaga peralatan tetapi juga nadi bagi operasi perniagaan yang stabil dan berterusan.

Bekerjasama untuk Kejelasan: Memilih SPD Moden yang Betul

Pada LSP, Kejelasan bermula dengan kualiti.. Sejak 2010, kami telah mengkhusus dalam pembangunan dan pengeluaran peranti pelindung lonjakan (SPD), mengeksport ke lebih 10 negara dengan kapasiti tahunan 300,000 unit. Kilang kami seluas 1,600 m², dikuasakan oleh Barisan pengeluaran automatik bersijil ISO9001, memastikan konsistensi, kebolehpercayaan, dan kebolehsesuaian. Selain menjadi pembekal, kami bertindak sebagai rakan kongsi – menawarkan penyesuaian yang fleksibel dan sokongan pensijilan (TUV, CB, CE) untuk mempermudah Pematuhan pelindung lonjakan untuk pelanggan di seluruh dunia.

Memilih yang tepat SPD bermula dengan memahami komponen-komponennya. Kami dengan teliti memilih komponen-komponen bertaraf tertinggi – LKD MOVs diuji untuk 20 kA±5 impuls dan Vactech GDTs Dipercayai oleh peneraju industri seperti Phoenix Contact. Tidak seperti sesetengah pesaing, kami menggunakan sepenuhnya terperangkap MOVs yang menahan kelembapan dan memastikan penebat jangka panjang. Peranti pemutusan lanjutan kami, yang dibangunkan selama lebih 3 tahun, menyepadukan penyusutan busur, pencetus suhu rendah, penunjuk visual, dan isyarat jauh – menyediakan perlindungan lonjakan yang lebih pintar dan lebih selamat untuk kedua-duanya 3+1 dan Konfigurasi SPD 4+0.

Pengubahsuaian adalah mudah dan boleh dipercayai. Daripada pembungkusan, pelabelan, dan pengepakan hingga menambah GDT tambahan untuk peralatan sensitif, pasukan reka bentuk UG dalaman kami dan inovasi acuan peribadi membolehkan perbezaan prestasi dan estetika. Tanpa kuantiti pesanan minimum, a Jaminan 5 tahun, dan masa penghantaran yang pantas – walaupun untuk pesanan yang disesuaikan – pelanggan boleh memilih dengan yakin Larutan SPD yang memenuhi keperluan mereka dengan tepat.

TVSS vs SPD: Soalan Lazim (FAQ)

Q1: Adakah TVS sama dengan SPD?

Mereka tidak tepat sama. Kedua-duanya adalah peranti pelindung lonjakan, tetapi terdapat perbezaan ketara:

• Standard: TVSS perlindungan lonjakan adalah istilah awal Amerika yang memfokuskan pada pengekangan voltan asas; SPD mengikuti piawaian antarabangsa seperti IEC 61643 dan UL 1449, menekankan perlindungan berbilang lapisan pada peringkat sistem.
• Had Prestasi: SPD mesti lulus ujian pelbagai denyut dan penyelarasan tenaga, dengan penarafan arus lonjakan ≥ 20 kA; tipikal TVSS penarafan adalah ≤ 5kA.
• Permohonan: SPD digunakan di pintu masuk perkhidmatan utama dan litar primer perindustrian berisiko tinggi; TVSS lebih sesuai untuk perlindungan paras outlet, tenaga rendah.

Q2: Apakah receptakel TVSS?

A Sambungan TVSS (sambungan penahan lonjakan voltan sementara) adalah soket pelindung lonjakan yang menggabungkan MOVs, dicirikan oleh:

• Kemudahan penggunaan: Cuma pasang dan main, tiada pemasangan profesional diperlukan, sesuai untuk peranti rumah dan pejabat.
• Had kapasiti: Kapasiti arus nominal < 3 kA, tidak sesuai untuk perlindungan kilat gred industri atau perlindungan kilat langsung.
• Struktur dalaman: Biasanya gabungan pemutus dua kutub dan susunan MOV.

Q3: Bagaimana TVSS berfungsi?

Berdasarkan ciri bukan linear varistor oksida logam (MOV):

1. Rintangan tinggi normal: MOV mengekalkan impedans tinggi, membolehkan aliran arus normal.
2. Konduksi sementara: Apabila voltan melebihi ambang, MOV segera beralih ke rintangan rendah, mengalihkan arus lonjakan ke tanah.
3. Pemulihan automatik: Selepas lonjakan mereda, MOV kembali ke rintangan tinggi, bersedia untuk acara seterusnya.

Q4: Apakah perbezaan antara SPD Jenis 1, 2, dan 3?

Pengelasan mengikut lokasi pemasangan dan tahap perlindungan:

Jenis	Gelombang Ujian	Lokasi Permohonan	Fungsi Teras
Jenis 1	10/350 μs	Membina talian masuk utama dan stesen janakuasa	Alihkan arus terus kilat
Jenis 2	8/20 μs	Panel pengagihan lantai, input UPS	Mengurangkan lonjakan terinduksi dan ketegangan berlebihan
Jenis 3	Gelombang gabungan (1.2/50 + 8/20 μs)	Peralatan terminal, soket desktop	Penapisan halus lonjakan sisa

Q5: Bagaimana cara memilih antara TVSS dan SPD dengan munasabah?

Berdasarkan penilaian risiko:

• Risiko tinggi (turbin angin di atas bumbung, stesen pangkalan luar ruangan) → SPD Jenis 1
• Risiko sederhana (kilang, pusat data) → Utamanya SPD Jenis 2, disokong oleh Jenis 3
• Risiko rendah (kediaman, pejabat) → TVSS (penyerap lonjakan voltan sementara) bekas atau terintegrasi SPD

Q6: Apakah jangka hayat dan kriteria penggantian untuk SPD?

Mewujudkan sistem penilaian kesihatan tiga dimensi:

Dimensi Pemantauan	Ambang amaran	Tindakan
Parameter elektrik	Peningkatan arus kebocoran > 150% daripada awal	Pengganti segera
Kondisi fizikal	Perubahan warna, retakan, bau terbakar	Pengasingan dan ujian kecemasan
Pengimejanan termal	Suhu permukaan > suhu persekitaran + 30°C	Jadual untuk penyelenggaraan akan datang
Pengiraan operasi	Mencapai 80% daripada jangka hayat dinilai	Tingkatkan kekerapan pemantauan
