Apakah Peranti Perlindungan Lonjakan (SPD)?
A Peranti Perlindungan Gelombang (SPD), juga dipanggil pelindung lonjakan atau penyerap ricih, adalah komponen penting yang melindungi sistem dan peralatan elektrik daripada yang tidak dijangka lonjakan kuasa. Lonjakan mungkin berlaku disebabkan oleh pancaran kilat, gangguan bekalan elektrik, atau aktiviti pertukaran grid, menyebabkan lonjakan voltan tiba-tiba yang boleh merosakkan peranti, mengganggu operasi, dan menimbulkan risiko keselamatan.
Tujuan utama SPD ialah untuk Mengalirkan voltan berlebihan ke tanah dengan selamat, mencegah bahaya kepada peralatan elektrik yang sensitif. Biasanya, SPD merangkumi satu komponen pemampat voltan, satu litar lebih voltan, dan a Laluan alihan selamat untuk tenaga berlebihan. Peranti ini amat penting dalam fasiliti perindustrian, susunan pelindung lonjakan voltan rendah, dan kawasan dengan elektronik yang sangat sensitif.
SPDs boleh dipasang di pelbagai titik dalam sistem bergantung pada sumber lonjakan, konfigurasi sistem, dan saiz lonjakan yang dijangkakan. Konfigurasi biasa termasuk peranti pelindung lonjakan fasa tunggal, SPD tiga fasa, atau Pemasangan SPD Jenis 1 pada panel perkhidmatan utama. Penempatan yang betul memastikan pelindungan optimum.
Sebuah piawaian diagram pendawaian pelindung lonjakan menggambarkan sambungan yang betul bagi SPD. Mengikuti diagram seperti itu —sama ada untuk pemasangan pelindung lonjakan voltan untuk seluruh rumah atau penyerap lonjakan voltan rendah—memastikan pematuhan dengan piawaian keselamatan, kebolehpercayaan sistem, dan jangka hayat peralatan yang dilanjutkan.
Mengapa Rajah Wiring Peranti Perlindungan Gelombang Penting?
Memahami bagaimana a peranti pelindung lonjakan (SPD) terintegrasi ke dalam sebuah diagram pendawaian adalah penting untuk yang betul Pemasangan SPD dan prestasi peranti. Diagram pendawaian pelindung lonjakan nyatakan dengan tepat bagaimana untuk menyambungkan SPD kepada bekalan kuasa, gunakan sistem pendaratan, dan mewujudkan sambungan yang betul untuk mengurangkan dengan selamat lonjakan kuasa.
Mengikuti rajah pendawaian adalah kritikal untuk keselamatan pemasangan. SPD yang disambungkan secara tidak betul mungkin tidak memberikan perlindungan yang mencukupi terhadap menaik, mewujudkan potensi bahaya. Diagram-diagram ini mematuhi Standard IEC dan amalan terbaik, membolehkan juruelektrik memastikan bahawa semua komponen SPD berfungsi dengan boleh dipercayai.
Selain itu, pemasangan pelindung lonjakan adalah tugas khusus. Menggunakan rajah pendawaian yang betul memastikan pemasangan yang tepat, menghapuskan ketidakpastian, dan mencegah kesilapan yang mahal atau kerosakan peranti.
Perbezaan antara AC dan DC dalam sistem perlindungan lonjakan
Pelindung lonjakan melindungi sistem elektrik daripada lonjakan voltan yang disebabkan oleh kilat, operasi penukaran, dan peristiwa sementara lain. The Lakaran wayar pelindung lonjakan AC dan Lakaran pendawaian pelindung lonjakan DC berbeza kerana sistem AC dan DC mempunyai ciri elektrik unik yang mempengaruhi pemasangan SPD.
| Ciri | Peranti Perlindungan Lonjakan AC (AC SPD) | Peranti Perlindungan Lonjakan DC (DC SPD) |
| Mod Operasi | Direka untuk sistem arus ulang-alik. | Direka untuk sistem arus terus. |
| Jenis Voltan | Menangani voltan sinusoidal yang berubah-ubah. | Menangani voltan berterusan searah. |
| Aliran arus | Arus menukar arah secara berkala. | Arus mengalir hanya ke satu arah. |
| Teknologi Perlindungan | Biasanya menggunakan varistor atau tiub pelepasan gas. | Sering menggunakan MOV (Varistor Oksida Logam) atau diod. |
| Reka Bentuk SPD | Mesti menangani arus lonjakan tinggi; sering kali lebih kompleks. | Mesti dapat menahan arus terus tanpa kerosakan. |
| Permohonan | Sistem penyaman udara kediaman, komersial, dan industri. | Tenaga suria, telekomunikasi, dan sistem DC lain. |
| Diagram pendawaian | Biasanya dipasang selari dengan wayar hidup dan neutral; dibumikan untuk menyalurkan lonjakan. | Biasanya dipasang secara bersiri antara sumber dan beban; konfigurasi pendaratan berbeza disebabkan arus satu arah. |
Kesimpulan:
Memilih SPD yang betul bergantung pada sama ada sistem itu Arus ulang-alik atau arus terus. SPD AC melindungi daripada fluktuasi voltan bergilir dan biasanya disambungkan dalam selari dengan talian elektrik, sementara DC SPDs menangani voltan searah dan sering dipasang dalam siri. Memahami perbezaan ini memastikan keberkesanan pelindung lonjakan dan penyambungan wayar yang betul dalam semua sistem, sama ada untuk fasa tunggal atau Pelindung lonjakan tiga fasa, pelindung lonjakan voltan untuk seluruh rumah, atau peranti pelindung lonjakan voltan rendah.
Dengan pemahaman yang jelas tentang perbezaan ini, adalah penting untuk mengkaji Lakaran pendawaian peranti SPD dan prosedur pemasangan untuk aplikasi yang betul.
Lakaran Litar dan Pemasangan Peranti Perlindungan Gelombang
Diagram Penarikan Wayar SPD & Pemasangan
Peranti Perlindungan Lonjakan (SPD) direka untuk melindungi peralatan elektrik daripada lonjakan voltan disebabkan oleh peristiwa seperti pancaran kilat atau pertukaran operasi. Terdapat pelbagai jenis SPDs digunakan untuk mengubah permohonan, dan mereka disambungkan secara berbeza berdasarkan syarat sistem. Artikel ini memberikan butiran terperinci diagram pendawaian (pemasangan, penghubung) untuk kedua-duanya Perlindungan lonjakan AC (SPDs) dan Peranti pelindung lonjakan Solar/PV/DC (SPDs).
Lakaran Litar dan Pemasangan Peranti Perlindungan Lonjakan AC
Peranti pelindung lonjakan dikategorikan kepada beberapa jenis berdasarkan tahap perlindungan yang mereka sediakan. Setiap subjenis, daripada SPD Jenis 1 ke Jenis 3 SPD, mempunyai ciri-ciri unik. Mengetahui ciri-ciri ini Penyejuk udara diagram pendawaian pelindung lonjakan untuk setiap jenis adalah penting bagi ketepatan dan kecekapan pemasangan. Memahami diagram-diagram ini memastikan bahawa Penyejuk udara SPDs digunakan dengan betul untuk mencapai tujuan mereka tingkat perlindungan.
Diagram Sambungan dan Pemasangan AC SPD

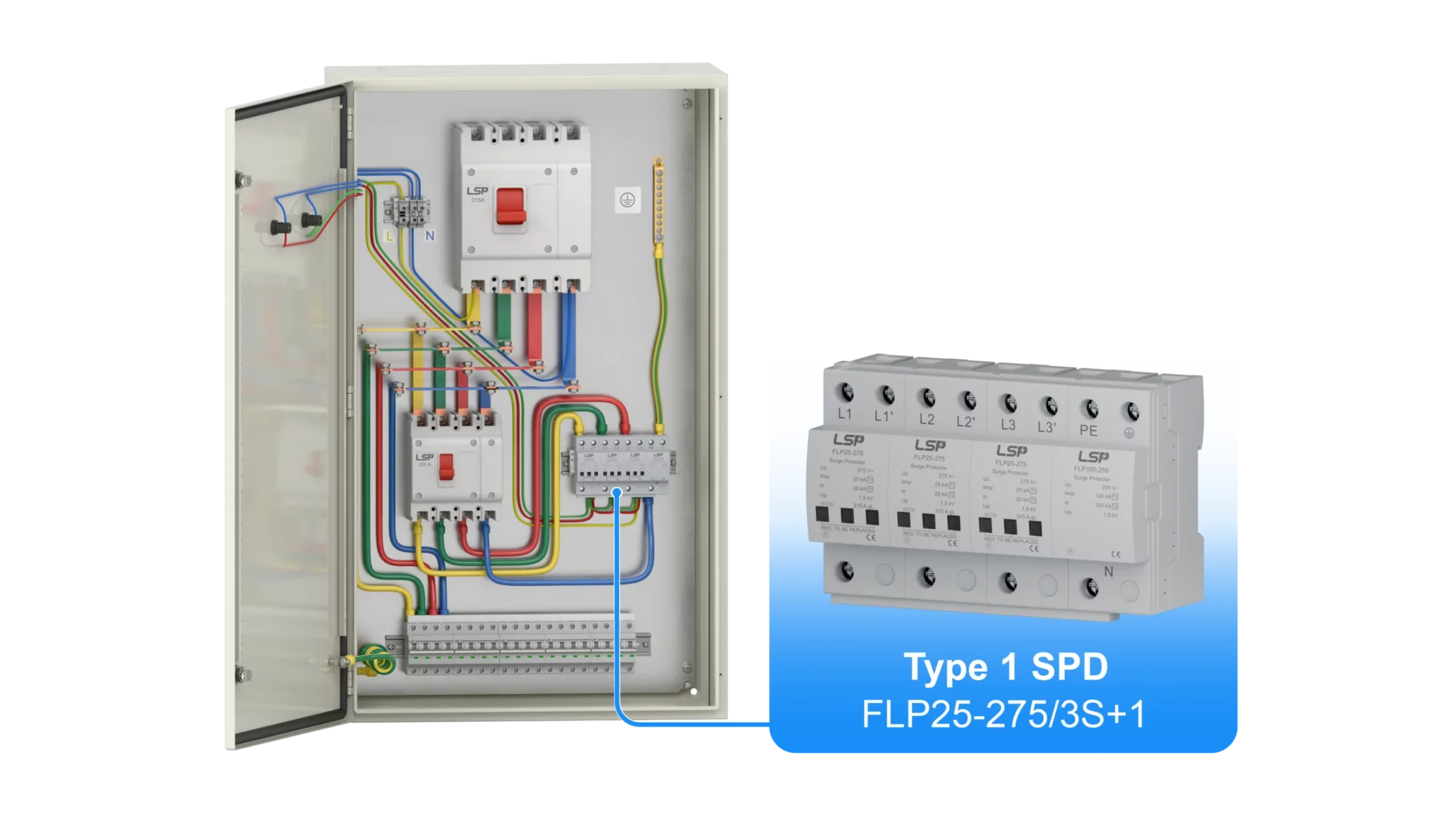

Lakaran Wiring Peranti Perlindungan Lonjakan Jenis 1
Diagram Pemasangan & Penarikan Wayar SPD Jenis AC 1
SPD Tipe 1 direka untuk melindungi daripada pukulan kilat secara langsung, biasanya dipasang di papan pengagihan utama atau stesen transformator dalam bangunan. Tujuan mereka adalah untuk mengehadkan voltan tinggi daripada a lonjakan kilat pada titik paling awal dalam sistem elektrik.
Diagram pendawaian:
- Pelindung lonjakan satu fasa Diagram pendawaian: Penarikan wayar melibatkan menyambungkan SPD ke L (arus hidup), N (neutral), dan PE (penyembat bumi pelindung), biasanya di pemutus litar utama atau titik kemasukan kuasa.
- Diagram pendawaian pelindung lonjakan 3 fasa: Untuk a sistem tiga fasa, the SPD menyambung ke L1, L2, L3 (fasa langsung), N, dan PE.
Lakaran Litar dan Pemasangan Penyangga Lonjakan Arus AC Jenis 1 Satu Fasa
Lakaran Litar dan Pemasangan Penyangga Lonjakan Arus AC Jenis 1 3 Fasa
Permohonan:
- Digunakan dalam papan pengagihan utama atau stesen transformator dalam Kawasan kilat berisiko tinggi, seperti bangunan perindustrian, Kompleks komersial besar, dan loji janakuasa.
Lakaran Litar Peranti Perlindungan Lonjakan Jenis 2
Diagram pendawaian SPD Jenis 2 AC & pemasangan
SPD Jenis 2 tawaran pelindung lonjakan sekunder, dipasang dalam panel pengagihan sekunder untuk mengehadkan voltan dan melindungi pemasangan elektrik daripada menaik disebabkan oleh pertukaran operasi atau halilintar jauh menyambar.
Peranti-peranti ini juga melindungi daripada lonjakan kuasa dalaman dan luaran, termasuk yang datang daripada grid kuasa. Diagram pendawaian SPD Jenis 2 perincikan bagaimana peranti itu harus dipasang di hiliran pemutus litar untuk memastikan penindasan yang betul peralatan elektrik, termasuk peralatan dalam perindustrian dan bangunan kediaman, menyediakan yang boleh dipercayai pelindung lonjakan di seluruh pemasangan.
Diagram pendawaian:
- Diagram pendawaian pelindung lonjakan satu fasa: The SPD terhubung dengan L, N, dan PE, biasanya dalam panel pengagihan sekunder hilir daripada pemutus utama.
Lakaran Litar dan Pemasangan Penyangga Lonjakan Arus AC Jenis 2 Satu Fasa
- Pelindung lonjakan 3 fasa Pemasangan: SPD disambungkan ke L1, L2, L3, N, dan PE, dan ia diintegrasikan dengan peralatan pengagihan.
Lakaran Litar dan Pemasangan Penyangga Lonjakan Arus AC Jenis 2 3 Fasa
Permohonan:
- Sesuai untuk bangunan kediaman, pejabat, dan bangunan komersial di zon kilat berisiko rendah, melindungi komputer, peralatan komunikasi, dan sistem pencahayaan.
Lakaran Wiring Peranti Perlindungan Lonjakan Jenis 3
Diagram Penarikan Wayar SPD Jenis 3 AC & Pemasangan
SPD Tipe 3 digunakan untuk melindungi peranti hujung dan biasanya dipasang berhampiran dengan peralatan mereka melindungi, seperti di sebuah palam elektrik atau di dalam peranti dirinya sendiri. SPD Tipe 3 lebih lanjut mengurangkan voltan lonjakan baki ke tahap selamat untuk peranti elektronik sensitif.
Diagram pendawaian:
- Diagram pendawaian pelindung lonjakan satu fasa: The SPD terhubung dengan L, N, dan PE, biasanya di atau berhampiran dengan palam elektrik daripada peranti hujung.
Lakaran Litar dan Pemasangan Penyangga Lonjakan Arus AC Jenis 3 Satu Fasa
Permohonan:
- Digunakan untuk peralatan rumah tangga, komputer, televisyen, peralatan rangkaian, dan elektronik sensitif lain.

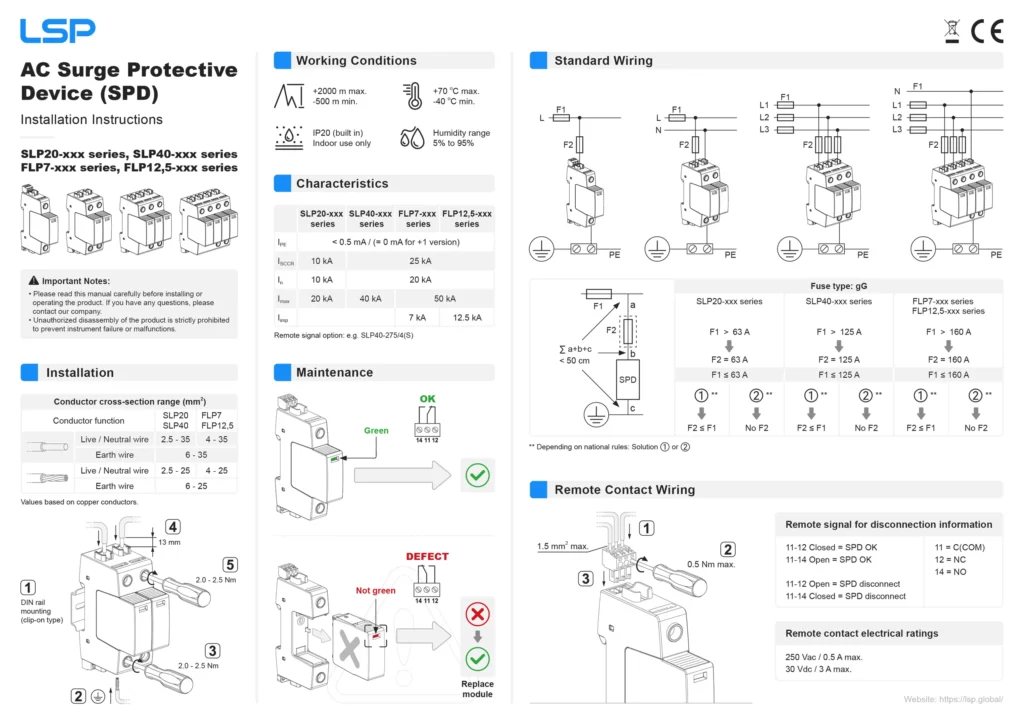

Arahan Pemasangan (Manual) untuk Peranti Perlindungan Lonjakan Arus AC
Muat turun PDF:
Lakaran Litar Peranti Perlindungan Lonjakan Solar / PV / DC
SPDs (Peranti Perlindungan Lonjakan) dalam tenaga suria (PV) dan Sistem DC memerlukan pendekatan yang berbeza untuk pelindung lonjakan berbanding dengan Sistem penyaman udara. Ini adalah kerana Sistem DC dicirikan oleh a Aliran kuasa berterusan sehala, yang menjadikan kawalan lebihtegangan penting. betul Pemasangan SPD melindungi komponen kritikal seperti penukar, pengawal pengecasan, dan unit penyimpanan bateri daripada ketegangan lebih sementara, dengan itu memastikan kebolehpercayaan sistem. Peranti ini biasanya dipasang pada litar primer dan sekunder daripada Bekalan kuasa DC, termasuk terminal bateri, keluaran inverter, dan Petak penyatu DC, untuk meminimumkan impak lonjakan kuasa. Pemasangan yang betul adalah penting untuk meningkatkan prestasi sistem.
Diagram pendawaian dan pemasangan pelindung limpahan Solar / PV / DC SPD
Dalam sistem solar (PV) dan DC, pelindung lonjakan berbeza daripada Penyejuk udara sistem-sistem. SPDs untuk sistem-sistem ini direka untuk mengendalikan spesifik Voltan DC seperti 600V, 1000V, dan 1500V, bergantung kepada susunan panel solar atau Sistem PV.
Diagram pendawaian peranti pelindung lonjakan 600V DC
Diagram pendawaian SPD 600V DC & pemasangan
SPD 600V biasanya digunakan dalam sistem PV yang lebih kecil, terutamanya untuk penghuni atau pemasangan solar bumbung komersial kecil. Mereka melindungi Kabel DC daripada menaik disebabkan oleh petir atau gangguan elektrik.
Diagram pendawaian:
- Pemasangan wayar di sisi DC umumnya melibatkan menyambungkan SPD ke terminal positif (+) dan negatif (-), dengan penanahan bumi mengikut keperluan.

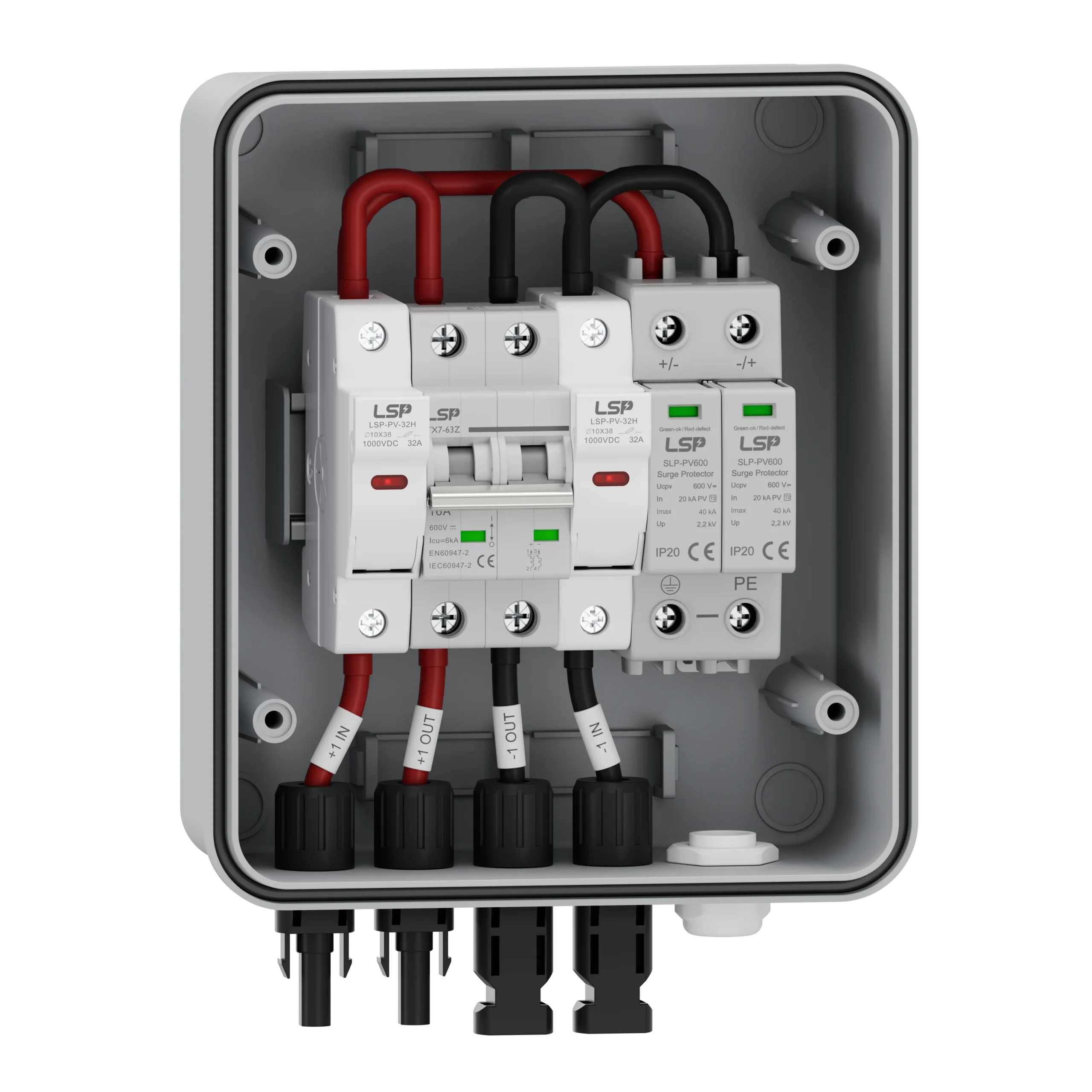

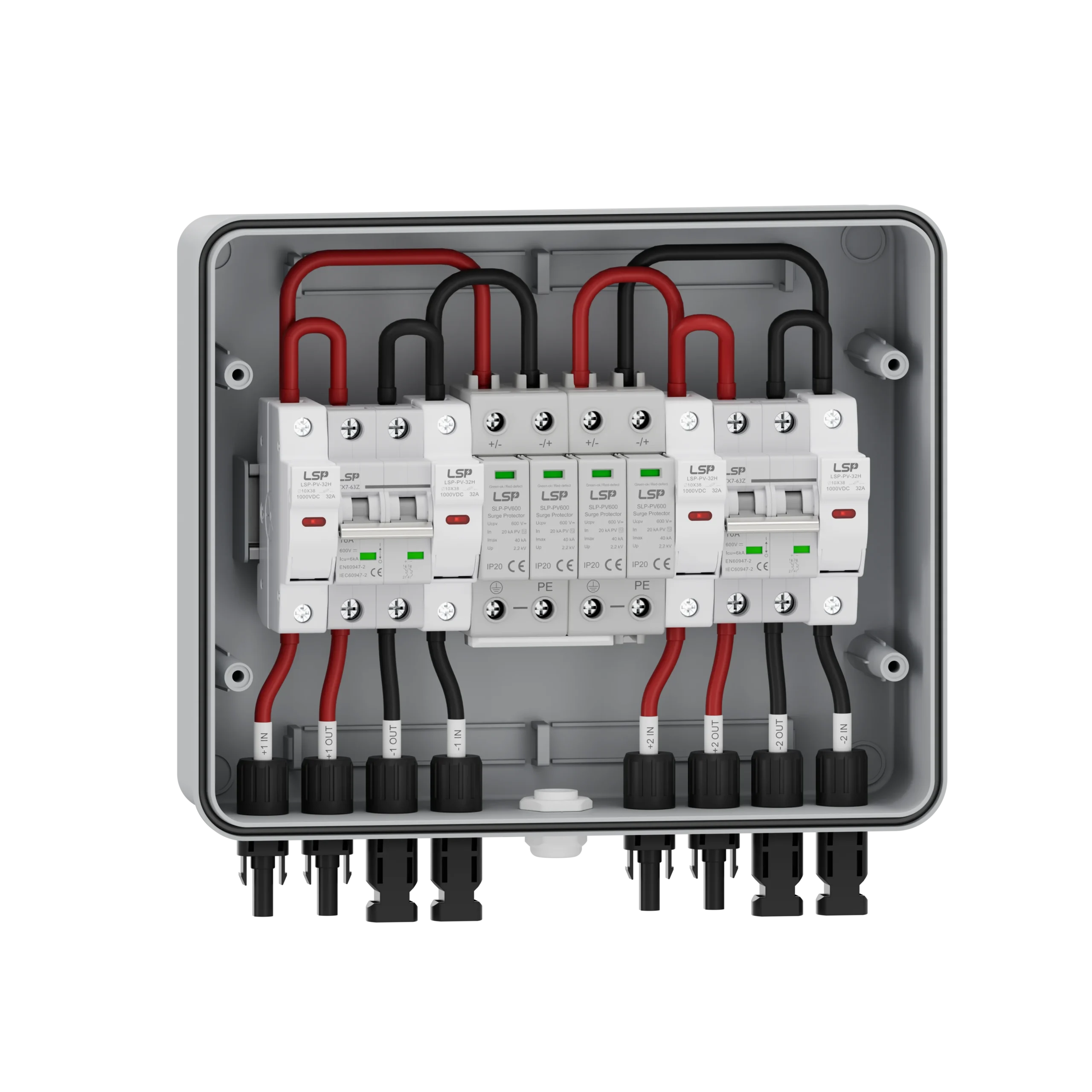

Diagram Penyambungan & Pemasangan SPD Solar DC 600V
Permohonan:
- Sistem tenaga suria kediaman dan pemasangan PV bumbung kecil.
Lakaran Litar Peranti Perlindungan Lonjakan 1000V DC
Diagram sambungan SPD 1000V DC & pemasangan
SPD 1000V biasanya digunakan dalam sistem PV solar bersaiz sederhana, biasanya ditemui dalam susunan solar komersial yang lebih besar atau stesen janakuasa solar bersaiz sederhana. Sistem ini memerlukan penarafan voltan yang lebih tinggi untuk mengendalikan penjanaan kuasa yang lebih besar.
Diagram pendawaian:
- Serupa dengan 600V, tetapi direka untuk sistem yang lebih besar, dengan sambungan ke terminal DC positif (+) dan negatif (–), serta penyambungan ke bumi untuk perlindungan.

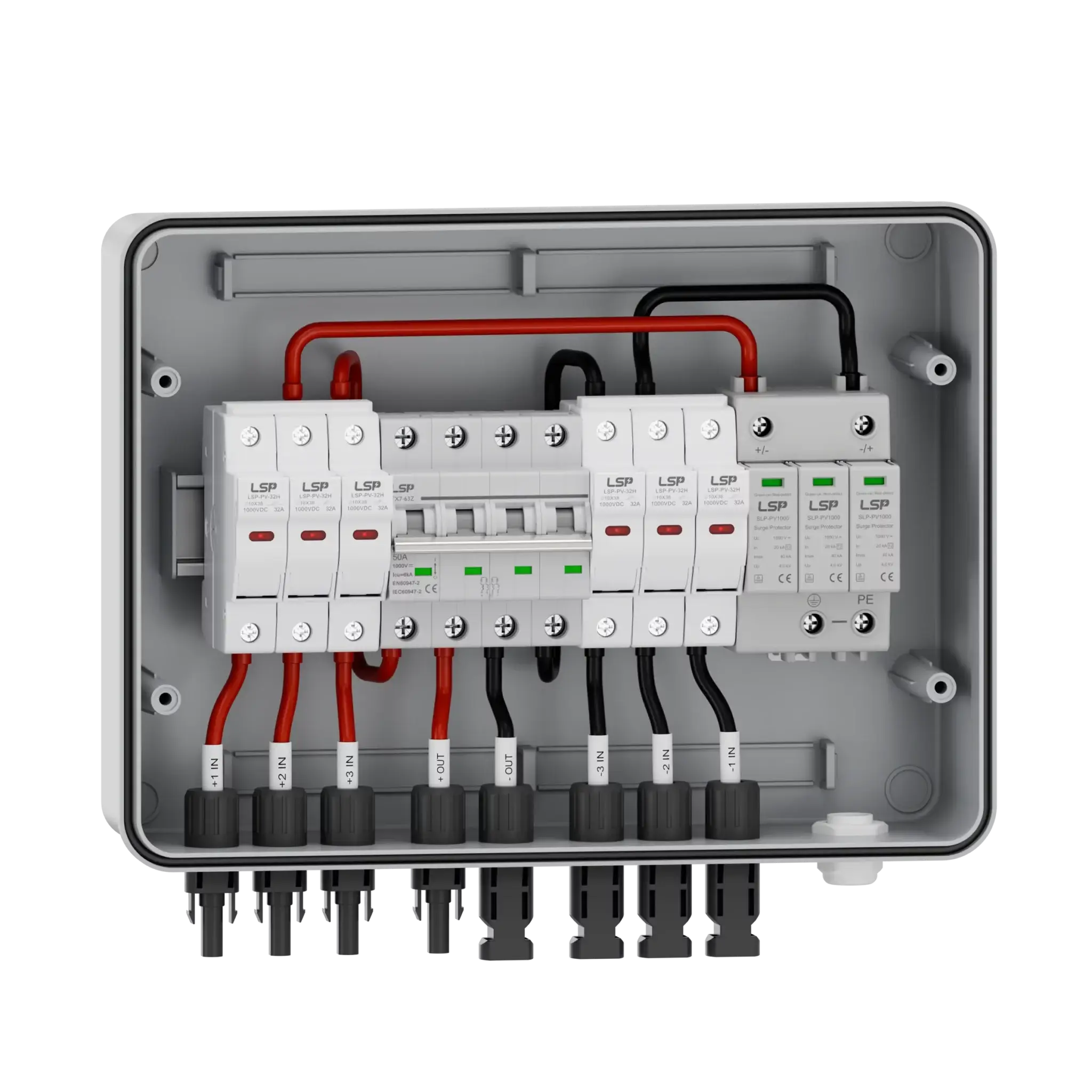

Diagram Penyambungan & Pemasangan Peranti Perlindungan Gelombang Tegangan 1000V DC
Lakaran Litar dan Pemasangan Peranti Perlindungan Gelombang Tegangan 1000V DC
Permohonan:
- Sistem solar bangunan komersial besar, ladang solar.
Lakaran Litar Peranti Perlindungan Lonjakan 1500V DC
Diagram pemasangan SPD 1500V DC
SPD 1500V direka untuk stesen kuasa PV berskala besar dan sistem penghantaran DC voltan tinggi. SPD ini mengendalikan arus dan voltan yang jauh lebih tinggi, memerlukan piawaian keselamatan yang lebih ketat.
Diagram pendawaian:
- Disambungkan secara serupa dengan sistem 600V dan 1000V, tetapi dengan penebatan dan pendawaian bumi yang dipertingkatkan untuk mengambil kira tahap voltan yang lebih tinggi.
Lakaran Skema Penyambungan dan Pemasangan Peranti Pelindung Lonjakan 1500V DC
Permohonan:
- Ladang solar berskala besar dan projek solar industri.
Arahan Pemasangan (Manual) untuk Peranti Perlindungan Lonjakan DC
Muat turun PDF:
Panduan Langkah demi Langkah untuk Memasang Peranti Perlindungan Lonjakan (SPD)
Sentiasa ikuti yang sesuai Diagram pendawaian SPD, seperti diagram pendawaian pelindung lonjakan satu fasa, diagram pendawaian pelindung lonjakan tiga fasa, atau Lakaran pendawaian pelindung lonjakan DC, untuk memastikan keselamatan dan perlindungan lonjakan yang berkesan.
Memasang sebuah Peranti Perlindungan Lonjakan (SPD) menjadi mudah apabila prosedur yang betul dan rajah pendawaian diikuti. Satu yang betul pemasangan peranti pelindung lonjakan memastikan prestasi optimum, mencegah kerosakan elektrik, dan meningkatkan keselamatan keseluruhan sistem. Langkah-langkah di bawah terpakai kepada pelbagai susunan, termasuk Pemasangan SPD AC, Pemasangan SPD DC/Solar/PV, Pemasangan pelindung lonjakan untuk seluruh rumah, dan pemasangan pelindung lonjakan voltan rendah.
Alat dan Bahan yang Diperlukan
Sebelum memulakan pemasangan, pastikan anda mempunyai alat dan bahan penting berikut. Menggunakan peralatan yang betul bukan sahaja meningkatkan kecekapan tetapi juga menjamin keselamatan sepanjang pemasangan. pemasangan pelindung lonjakan proses.
Alat dan Bahan yang Diperlukan
- Peranti Perlindungan Lonjakan (SPD)
- Diagram pendawaian untuk jenis SPD tertentu (diagram pendawaian SPD AC, diagram pendawaian SPD Jenis 2, diagram pendawaian SPD DC)
- Penyekuk, tang, dan pemotong wayar
- Multimeter untuk ujian elektrik
- Pemutus litar untuk mengasingkan atau memutuskan bekalan kuasa
- Pengalir pendaratan atau konduktor pendaratan (jika belum dipasang)
Memiliki alat yang sesuai memastikan anda Pemasangan SPD dijalankan dengan selamat, tepat, dan mematuhi piawaian elektrik. Ia juga meminimumkan kesilapan semasa tugas seperti menyambungkan SPD ke pemutus litar, penyambungan ke bumi, atau pengesahan kesinambungan pendawaian.
Pastikan sistem anda dilindungi sepenuhnya dengan menggabungkan pelindung lonjakan voltan untuk seluruh rumah dengan peranti pelindung lonjakan voltan rendah, dipasang dengan betul mengikut rajah pendawaian yang disyorkan.
Kesimpulan: Memilih pelindung lonjakan yang tepat dan memahami rajah pendawaian yang betul untuk sistem AC, DC, dan PV
Pelbagai jenis peranti pelindung lonjakan (SPDs), termasuk penyerap lonjakan, penyangga lonjakan kilat, dan peranti pelindung lonjakan voltan rendah, mempunyai spesifik diagram pendawaian dan pemasangan. Memilih yang tepat SPD dan mengikuti dengan betul Diagram pendawaian SPD dan prosedur pemasangan adalah penting untuk melindungi peralatan elektrik di merata tempat Penyejuk udara, DC, dan sistem solar/PV.
Sama ada anda berurusan dengan Jenis 1, Jenis 2, atau Jenis 3 peranti pelindung lonjakan (SPD) dalam Sistem AC, atau 600V, 1000V, dan 1500V peranti pelindung lonjakan (SPD) dalam Sistem solar / PV / DC, memahami fungsi mereka dan keperluan pendawaian akan membantu memastikan peralatan anda dilindungi daripada menaik.
Memilih yang tepat perlindungan lonjakan memerlukan perhatian teliti terhadap beberapa faktor utama untuk menjamin perlindungan optimum bagi sistem elektrik anda. Pemilihan SPD yang betul mengurangkan dengan ketara risiko yang berkaitan dengan lonjakan voltan, gelombang kejutan penukaran, dan transient yang disebabkan oleh kilat.
Pertimbangan Utama Apabila Memilih SPD:
- Jenis SistemSifat sistem elektrik—sama ada Penyejuk udara, DC, atau a konfigurasi hibrid—menentukan yang sesuai SPD kategori. Memilih satu SPD yang sepadan dengan ciri-ciri sistem anda adalah penting untuk memastikan kebolehpercayaan pelindung lonjakan.
- Arus Pelepasan Nominal (In) Penarafan ini mewakili tahap arus lonjakan the SPD boleh menahan berulang kali tanpa kerosakan. Pilih peranti dengan arus pelepasan nominal sama dengan atau lebih tinggi daripada paras lonjakan yang biasanya terdapat dalam sistem anda.
- Arus Pelepasan Maksimum (Imaksimum) Di luar peristiwa sementara rutin, SPD perlu mampu menangani yang melampau arus gelombang pasang, termasuk yang dijana oleh yang berhampiran pancaran kilat. Memastikan bahawa SPD mempunyai yang mencukupi arus larasan maksimum Penarafan adalah kritikal untuk ketahanan. pelindungan.
- Pematuhan kepada Piawaian Sentiasa sahkan bahawa SPD mematuhi yang relevan Standard keselamatan IEC (seperti IEC 61643). Pematuhan memastikan peranti memenuhi keperluan prestasi antarabangsa dan menyediakan yang boleh dipercayai, disahkan pelindungan.
Dengan mengambil kira faktor-faktor ini—jenis sistem, penarafan semasa, dan pematuhan antarabangsa—anda boleh memilih dengan yakin SPD yang paling memenuhi keperluan anda pelindungan memerlukan dan memastikan kebolehpercayaan sistem elektrik jangka panjang.
Mengapa LSP adalah pengeluar peranti pelindung lonjakan dan penyedia penyelesaian SPD yang boleh dipercayai anda
Dengan lebih 15 tahun pengalaman khusus dalam teknologi pelindung lonjakan, LSP telah menjadi pengeluar yang dipercayai bagi peranti pelindung lonjakan (SPDs) berkualiti tinggi. Fokus berterusan kami terhadap penyelidikan, kejuruteraan, dan keselamatan produk membolehkan kami menyediakan penyelesaian pelindung lonjakan yang memenuhi piawaian antarabangsa tertinggi. Disahkan oleh TUV, CB, dan CE, SPD kami memastikan perlindungan yang selamat dan boleh dipercayai untuk sistem elektrik kediaman dan industri. Sama ada anda memerlukan peranti pelindung lonjakan yang disesuaikan untuk barisan produk anda atau penyelesaian menyeluruh untuk keseluruhan sistem elektrik, LSP menyediakan sokongan profesional yang boleh dipercayai.
Di LSP, kami menggabungkan komponen premium dengan teknologi perlindungan lonjakan termaju untuk memaksimumkan keselamatan dan jangka hayat peralatan. SPD kami menyepadukan MOV jenama LKD (Varistor Oksida Logam), memberikan tindak balas pantas dan keupayaan tinggi untuk mengendalikan lonjakan. Untuk meningkatkan perlindungan lagi, kami menggunakan Vactech GDTs (Tiub Pelepasan Gas) Dikenali kerana keupayaan memadam busur api yang cemerlang dan ketahanannya. Sepanjang tiga tahun kebelakangan ini, LSP juga telah membangunkan teknologi proprietari yang mengurangkan busur api dengan ketara, memastikan prestasi keselamatan yang luar biasa. Semua bahagian plastik dihasilkan menggunakan bahan berprestasi tinggi dan tahan api, dan semua komponen logam menjalani a Ujian semburan garam 48 jam untuk kebolehpercayaan jangka panjang. Selain itu, setiap bahan dalam produk kami mematuhi RoHS 2.0, menekankan komitmen kami terhadap tanggungjawab alam sekitar.
Kualiti produk dan sokongan perkhidmatan yang kukuh terus membezakan LSP. Peranti pelindung lonjakan kami dilengkapi dengan Jaminan 5 tahun. Model SPD standard dihantar dalam 10–15 hari, dan penyelesaian tersuai dalam masa sebulan. Dengan kapasiti pengeluaran tahunan sebanyak 300,000 unit, kami menjamin bekalan yang stabil dan penghantaran yang cekap. Untuk menyokong pelanggan melangkaui pembuatan, LSP menawarkan Animasi 3D, pemaparan produk, dan panduan aplikasi yang disesuaikan untuk reka bentuk sistem perlindungan kilat dan perlindungan lonjakan. Semua SPD dihasilkan di bawah syarat yang ketat Pengurusan kualiti ISO9001, dan setiap batch menjalani pengesahan ketahanan yang meluas, termasuk Ujian bentuk gelombang 8/20 µs dan 10/350 µs.Dengan Tiada kuantiti pesanan minimum, setiap pelanggan—daripada projek kecil hingga pemasangan berskala besar—boleh mengakses perlindungan lonjakan yang boleh dipercayai dan berprestasi tinggi yang disesuaikan dengan keperluan mereka.
Soalan Lazim Mengenai Diagram Penarikan Wayar Peranti Perlindungan Lonjakan (SPDs)
Q: Apakah perbezaan antara SPD Jenis 1, Jenis 2, dan Jenis 3?
A: Perbezaan di kalangan SPD Jenis 1, SPD Jenis 2, dan Jenis 3 SPD bergantung pada kedudukan pemasangan dan tahap lonjakan yang direka untuk ditangani.
- SPD Tipe 1 melindungi daripada arus kilat langsung dan dipasang di Pintu masuk perkhidmatan.
- SPD Jenis 2 melindungi daripada lonjakan peralihan dan kilat tidak langsung, biasanya dipasang dalam papan pengagihan.
- SPD Tipe 3 menyediakan perlindungan peringkat peralatan, dipasang berhampiran beban sensitif.
Memahami perkara-perkara ini Jenis-jenis peranti pelindung lonjakan memastikan sistem perlindungan lonjakan pelbagai peringkat yang lengkap dan berkesan.
Q: Adakah saya memerlukan pelindung lonjakan untuk seluruh rumah di samping SPD peringkat peranti?
A: Ya. Pelindung lonjakan untuk seluruh rumah yang dipasang pada panel pengagihan utama melindungi keseluruhan sistem elektrik daripada lonjakan besar, manakala SPD Jenis 3 pada peranti hujung menyediakan perlindungan peringkat halus. Menggabungkan SPD untuk seluruh rumah dengan SPD tempatan menawarkan perlindungan lonjakan berbilang peringkat terbaik.
Q: Bolehkah saya memasang SPD sendiri?
A: Pemasangan asas perlindungan limpahan (SPDs) boleh dilakukan oleh pengguna berpengalaman yang mematuhi dengan ketat cara yang betul Diagram pendawaian SPD dan prosedur keselamatan. Walau bagaimanapun, untuk sistem tiga fasa, sistem solar/PV, atau susunan yang kompleks, adalah sangat disyorkan untuk mengupah juruelektrik bertauliah.
Q: Bagaimana saya memilih antara diagram pendawaian pelindung lonjakan fasa tunggal dan fasa tiga?
A: Yang betul Diagram pendawaian SPD bergantung pada sistem anda:
- Sistem fasa tunggal memerlukan SPD yang direka untuk L–N–PE pemasangan pendawaian.
- Sistem tiga fasa memerlukan SPD yang sepadan dengan L1–L2–L3–N–PE konfigurasi.
Menggunakan yang betul Jenis SPD dan kaedah pendawaian memastikan prestasi penindasan lonjakan yang betul serta pematuhan kepada piawaian.
Q: Adakah SPD memerlukan penanahan yang betul untuk berfungsi dengan berkesan?
A: Ya. Betul. pembumian adalah penting untuk apa sahaja perlindungan lonjakan untuk mengalihkan arus lonjakan dengan selamat. Tanah yang mempunyai rintangan rendah atau tinggi sangat mengurangkan Prestasi SPD dan boleh menyebabkan kegagalan perlindungan. Sentiasa patuhi Keperluan pendawaian ke bumi IEC dan kod elektrik tempatan.
Q: Bagaimana saya tahu bila SPD perlu diganti?
A: Kebanyakan SPDs termasuk a penunjuk status atau tingkap kegagalan.Jika penunjuk menunjukkan merah, “kecacatan, kerosakan, kesilapan, kesalahan, dos, denda, hukuman, dendaan, hukuman, dendaan, hukuman, dendaan,” atau “gantikan” Peranti ini telah mencapai penghujung hayat dan mesti diganti dengan segera untuk mengekalkan perlindungan lonjakan yang berkesan.
