Di loji janakuasa solar moden, kotak penggabung DC berfungsi sebagai “jantung dan sistem saraf” bagi bahagian DC sistem, menggabungkan keluaran beberapa rentetan fotovoltaik (PV) menjadi satu bekalan teratur untuk penukar. Apabila sistem tenaga solar diperbesarkan, terutamanya di ladang solar berskala utiliti, tahap voltan semakin mencapai 1000V atau bahkan 1500V DC, dan arus gabungan daripada beberapa rentetan boleh menjadi sangat tinggi. Keadaan voltan tinggi dan arus tinggi ini menimbulkan cabaran kejuruteraan yang ketara, termasuk risiko penebat, potensi percikan, pemanasan berlebihan, dan peningkatan kerugian kuasa.
Pada masa yang sama, loji solar terdedah kepada peristiwa sementara seperti kilat atau fluktuasi voltan grid. Tanpa perlindungan yang betul, peristiwa ini boleh merosakkan modul, inverter, atau komponen kritikal lain. Di sinilah reka bentuk yang baik Petak penyatu DC menjadi penting—bukan sekadar sebagai sambungan pendawaian pasif, tetapi sebagai hab keselamatan dan kebolehpercayaan aktif, yang menyepadukan peranti pelindung seperti fius, pemutus DC, dan peranti pelindung lonjakan (SPD).
Dalam artikel ini, kami akan meneroka bagaimana kotak penggabung DC mengendalikan voltan dan arus tinggi di loji janakuasa solar, merangkumi mekanisme operasi, komponen perlindungan utama, pertimbangan reka bentuk, dan aplikasi sebenar. Sama ada anda seorang jurutera EPC, pemasang solar, atau pengurus projek, memahami mekanisme ini akan membantu anda memastikan keselamatan, kecekapan, dan kebolehpercayaan jangka panjang projek solar anda.
Mekanisme Kerja: Bagaimana Kotak Penggabung DC Berfungsi
Petak penggabung DC memainkan peranan penting dalam menggabungkan keluaran beberapa rantaian fotovoltaik (PV) ke dalam satu bekalan DC yang teratur untuk penukar. Reka bentuknya bukan sekadar tentang penyambungan kabel—ia adalah mengenai menguruskan voltan tinggi dan arus tinggi dengan selamat sambil mengekalkan kecekapan dan kebolehpercayaan sistem.
1. Pengagregatan Arus (Sambungan Selari):
Beberapa rentetan PV disambungkan selari dalam kotak penyatu. Setiap rentetan menyumbang sebahagian daripada jumlah arus, yang dikumpulkan ke dalam bar pemikul tembaga atau aluminium. Bar pemikul memastikan arus terkumpul mengalir lancar ke input inverter, meminimumkan kejatuhan voltan dan kehilangan tenaga.
2. Pengoptimuman Kabel:
Petak penggabung membolehkan rentetan PV menyatu pada satu titik pusat, mengurangkan keperluan kabel individu yang panjang yang menuju terus ke inverter. Ini meminimumkan kejatuhan voltan dan kerugian rintang, serta memastikan laluan arus tinggi diurus dengan betul. Saiz dan laluan kabel yang sesuai juga mengelakkan kepanasan berlebihan dan mengekalkan kebolehpercayaan sistem dalam jangka panjang.
3. Pengurusan Tegangan Tinggi:
Petak penyatu DC direka untuk mengendalikan dengan selamat jumlah voltan daripada beberapa rentetan yang disambungkan secara bersiri.
Ciri-ciri reka bentuk utama termasuk:
Bahan penebat yang mencukupi dan jarak merayap
Terminal dan penyambung bertaraf voltan tinggi
Suis pengasing DC untuk memutuskan sambungan rentetan secara selamat bagi penyelenggaraan
4. Integrasi Peranti Keselamatan:
Petak gabungan bukan sahaja titik sambungan bagi wayar tetapi juga hab perlindungan. Ia biasanya menggabungkan:
Fus deret untuk mengelakkan arus berlebihan dalam setiap deret.
Pemutus DC untuk melindungi keluaran terkumpul.
Peranti Perlindungan Lonjakan (SPD) untuk melindungi komponen sensitif daripada kilat atau lonjakan voltan
Melalui mekanisme-mekanisme ini, kotak penggabung DC memastikan pengagregatan keluaran voltan tinggi dan arus tinggi daripada susunan solar secara selamat, cekap, dan boleh dipercayai, membentuk tulang belakang sistem PV yang terlindung dengan baik.
Komponen Utama untuk Pengurusan Tegangan Tinggi
Menangani voltan DC yang tinggi dengan selamat adalah salah satu tugas paling kritikal bagi mana-mana loji janakuasa solar. Kotak penggabung DC yang direka dengan betul menggabungkan beberapa komponen utama yang memastikan operasi selamat di bawah keadaan voltan tinggi, melindungi peralatan dan kakitangan.
1. Suis Pemutus DC:
A Suis pemisah DC menyediakan pemutusan fizikal yang jelas dalam litar, membolehkan kakitangan penyelenggaraan memutuskan sambungan rantaian PV individu daripada sistem dengan selamat. Ini amat penting bagi sistem 1000V dan 1500V, di mana bahagian berkuasa boleh menimbulkan risiko keselamatan yang serius.
2. Perlindungan Litar Pendarat:
Litar DC voltan tinggi cenderung mengalami busur elektrik, terutamanya semasa memutuskan sambungan di bawah beban. Kotak penyatu menggabungkan mekanisme penindasan busur atau menggunakan sentuhan suis yang direka khas untuk meminimumkan risiko busur, yang jika tidak boleh merosakkan komponen atau menimbulkan bahaya kebakaran.
3. Bahan Penebat dan Jarak Creepage:
Untuk mengelakkan kegagalan penebat pada voltan tinggi, kotak penyatu menggunakan bahan penebat berkualiti tinggi dan jarak creepage yang dikira dengan teliti. Ini memastikan bahawa walaupun di bawah lonjakan voltan atau keadaan persekitaran yang keras, risiko kerosakan penebat dapat diminimumkan.
4. Terminal dan penyambung bertaraf voltan tinggi:
Semua terminal, penyambung, dan pendawaian dalaman dinilai mengikut voltan maksimum sistem, memastikan aliran arus selamat tanpa kerosakan atau penghasilan haba berlebihan. Pelabelan dan penjarakan yang betul juga mengelakkan litar pintas secara tidak sengaja semasa pemasangan dan penyelenggaraan.
5. Reka Bentuk Sarung Pelindung:
Petak itu sendiri menyumbang kepada keselamatan voltan tinggi. Petak berpenarafan IP65/IP66 melindungi daripada habuk, kelembapan, dan sinaran UV, manakala bahan kalis api menghalang penyebaran sebarang kerosakan elektrik. Reka bentuk petak yang betul juga memastikan pemisahan selamat antara komponen voltan tinggi dan kakitangan penyelenggaraan.
Dengan menggabungkan komponen-komponen ini, kotak penggabung DC dapat menguruskan input voltan tinggi daripada beberapa rentetan PV dengan selamat, mengekalkan kebolehpercayaan sistem, dan meminimumkan risiko kerosakan peralatan atau kecederaan pengendali.
Pengurusan Semasa dan Perlindungan Sistem
Di loji janakuasa solar, mengurus arus DC yang tinggi adalah sama pentingnya dengan menangani voltan tinggi. Selepas menggabungkan beberapa rentetan PV, kotak penggabung DC boleh mengendalikan jumlah arus antara 100A hingga 1000A, menjadikan pengurusan dan perlindungan arus yang betul penting untuk mengelakkan kepanasan berlebihan, kerosakan peralatan, dan masa henti sistem.
1. Pusingan litar (Pelindung arus berlebihan):
Setiap rangkaian PV biasanya dilindungi oleh sekering. Sekiranya berlaku arus berlebihan atau litar pintas pada satu rangkaian, sekering akan terbakar untuk mengasingkan rangkaian yang rosak, sekaligus menghalang kerosakan itu daripada menjejaskan keseluruhan sistem. Perlindungan terpilih ini memastikan operasi tanpa gangguan bagi rangkaian yang sihat dan melindungi inverter serta komponen hiliran lain.
2. Pemutus litar DC:
Pada keluaran kotak penggabung, a pemutus litar DC Melindungi arus terkumpul. Ia menyediakan perlindungan beban berlebihan dan litar pintas yang boleh dipercayai, sambil membolehkan kakitangan penyelenggaraan memutuskan output dengan selamat semasa menyelenggara inverter atau peralatan lain.
3. Peranti Perlindungan Lonjakan (SPD):
Petak penyatu DC sering kali termasuk peranti pelindung lonjakan untuk melindungi peralatan sensitif daripada sambaran kilat atau lonjakan voltan. SPD tindak balas pantas mengehadkan voltan sementara kepada tahap selamat, melindungi kedua-dua inverter dan modul PV daripada kerosakan. Menyertakan SPD amat penting dalam sistem solar voltan tinggi (1000V–1500V), di mana tenaga lonjakan boleh menjadi ketara.
4. Reka bentuk palang pengagih dan pendawaian yang betul:
Laluan arus tinggi dalam kotak penggabung memerlukan bar pengagih dan terminal bersaiz mencukupi. Saiz yang betul memastikan kerugian rintangan minimum dan mencegah kepanasan berlebihan. Susun atur pendawaian yang baik dan pengurusan terma adalah penting untuk mengekalkan kecekapan dan keselamatan.
Dengan menggabungkan komponen-komponen ini, kotak penggabung DC memastikan pengagregatan arus tinggi dengan selamat, mengurangkan risiko kerosakan merebak dalam sistem, dan mengekalkan kebolehpercayaan serta jangka hayat keseluruhan loji solar.
Pemantauan Pintar & Penyaluran Haba
Pengoperasian voltan tinggi dan arus tinggi di loji janakuasa solar menghasilkan tegasan terma yang ketara pada kotak penyatu DC. Peningkatan suhu yang berlebihan boleh mengurangkan kecekapan sistem, memendekkan jangka hayat komponen, dan mewujudkan bahaya keselamatan. Untuk menangani isu-isu ini, kotak penyatu moden menggabungkan sistem pemantauan pintar dan reka bentuk penyaluran haba yang berkesan.
1. Pemantauan Peringkat Rentetan:
Petak penyatu DC lanjutan sering kali merangkumi pemantauan peringkat rentetan menggunakan penderia seperti penderia kesan Hall. Peranti ini mengukur arus dan voltan setiap rentetan PV secara masa nyata, membolehkan pengendali untuk:
Kesan dawai yang berprestasi rendah atau rosak pada peringkat awal
Kenal pasti kesan bayangan atau bayangan separa
Mengoptimumkan keluaran sistem dan meningkatkan hasil tenaga keseluruhan
2. Reka Bentuk Pengurusan Terma:
Arus tinggi menjana haba dalam bar bus, terminal, dan pendawaian. Kotak penyatu yang berkesan menggunakan:
Jarak yang mencukupi antara pengantara untuk mengurangkan titik panas
Lubang pengudaraan atau ventilasi pernafasan untuk aliran udara semula jadi
Bahan berkepekaan tinggi seperti tembaga atau aluminium untuk bar bus
Langkah-langkah ini mencegah lari haba, mengekalkan prestasi penebat, dan memanjangkan jangka hayat komponen.
3. Penyelenggaraan Ramalan:
Dengan pemantauan bersepadu, pengendali boleh menerima amaran apabila arus atau suhu melebihi ambang yang telah ditetapkan. Ini membolehkan penyelenggaraan ramalan, mengurangkan masa henti yang tidak dijangka dan meningkatkan kebolehpercayaan sistem.
4. Manfaat Kecekapan Tenaga:
Dengan mengekalkan suhu optimum dan memastikan semua tali berfungsi dengan cekap, pemantauan pintar yang digabungkan dengan penyaluran haba yang betul memaksimumkan keluaran tenaga loji solar dan mengurangkan kerugian akibat terlalu panas atau kejatuhan voltan.
Secara ringkas, pemantauan pintar dan reka bentuk penyaluran haba adalah penting untuk operasi yang boleh dipercayai kotak penyatu DC dalam sistem solar voltan tinggi dan arus tinggi.
Aplikasi Sebenar dalam Loji Tenaga Solar Skala Utiliti
Dalam projek PV solar berskala utiliti di Timur Tengah, seorang kontraktor EPC menghadapi cabaran melindungi peralatan sisi DC di bawah keadaan persekitaran yang keras, termasuk suhu persekitaran yang tinggi, pendedahan UV yang kuat, kemasukan habuk/pasir, dan laluan kabel yang panjang.
Untuk meningkatkan keselamatan dan mengurangkan masa henti tidak dirancang, projek ini memasang pakej perlindungan DC lengkap yang disepadukan ke dalam reka bentuk kotak penyatu. Ini merangkumi MCB berperingkat DC untuk perlindungan rangkaian, SPD Jenis 2 untuk penindasan lonjakan, dan fius arus tinggi untuk setiap rangkaian PV, mewujudkan seni bina kotak penyatu DC yang kukuh yang disesuaikan untuk sistem 1000V–1500V.
Penyelesaian ini meningkatkan ketahanan terhadap beban berlebihan, lonjakan sementara, dan tekanan persekitaran dengan ketara, memudahkan penyelenggaraan dan meningkatkan masa operasi sistem dalam keadaan mencabar.
Petak penyatu DC adalah penting dalam loji janakuasa solar berskala utiliti, di mana ratusan atau ribuan rentetan PV perlu dikumpulkan secara cekap dan selamat. Petak-petak ini memainkan peranan kritikal dalam mengurus voltan tinggi, arus tinggi, dan perlindungan sistem sambil memastikan prestasi optimum bagi keseluruhan loji.
1. Ladang Tenaga Suria Berskala Besar yang Dipasang di Bumi:
Di loji berskala utiliti, modul PV dipasang dalam susunan besar merentasi hektar tanah. Setiap susunan terdiri daripada beberapa rentetan yang digabungkan melalui kotak penggabung DC untuk mengurangkan kerumitan pendawaian dan meminimumkan kejatuhan voltan.
Beberapa kabel boleh disatukan dengan selamat ke dalam satu keluaran, menyediakan sambungan yang jelas dan teratur ke inverter.
Contoh: Ladang solar 50 MW dengan 2,000 rentetan PV mungkin memerlukan puluhan kotak penggabung DC untuk menguruskan input dan output dengan cekap.
2. Masukan Inverter Tegangan Tinggi:
Petak penggabung membekalkan terus ke penukar voltan tinggi (1000V–1500V). Petak yang dinilai dengan betul memastikan:
Penanganan selamat arus terkumpul daripada puluhan rentetan
Pelindung terhadap arus berlebihan dan lonjakan voltan
Pengurangan kerugian kuasa akibat rintangan dan jarak kabel yang panjang
Cara Memilih Kotak Penggabung DC yang Betul
Memilih kotak penyatu DC yang tepat adalah penting untuk memaksimumkan keselamatan, kecekapan, dan kebolehpercayaan loji janakuasa solar anda. Pemilihan hendaklah berdasarkan voltan sistem, arus, komponen pelindung, dan keperluan penyesuaian.
1. Pemilihan Penarafan Voltan (1000V / 1500V):
Pastikan kotak penggabung dinilai untuk voltan maksimum sistem anda.
Sistem 1000V biasa digunakan di loji berskala kecil atau sederhana, manakala sistem 1500V lebih cekap untuk pemasangan berskala besar kerana pengurangan kerugian kabel dan bilangan rentetan selari yang lebih sedikit.
Menggunakan kotak dengan penarafan voltan yang tidak mencukupi boleh menyebabkan kegagalan penebat dan bahaya keselamatan.
2. Penarafan Semasa & Nombor Rangkaian Input:
Tentukan jumlah arus berdasarkan bilangan rentetan PV yang disambungkan.
Pilih kotak penggabung dengan bar pengagih, terminal, dan fius bersaiz sesuai untuk mengendalikan arus terkumpul dengan selamat tanpa terlalu panas.
Saiz yang betul memastikan kebolehpercayaan jangka panjang dan mengelakkan kehilangan kuasa.
3. Pengesertaan SPD (Peranti Perlindungan Lonjakan):
Jika sistem anda terdedah kepada kawasan yang kerap dilanda kilat atau grid yang tidak stabil, pilih kotak dengan SPD terbina dalam.
SPD melindungi penukar dan komponen sensitif lain daripada lonjakan dan transient voltan.
Pastikan penarafan voltan dan arus SPD sepadan dengan keperluan sistem anda.
4. Pengubahsuaian & Sokongan OEM/ODM:
Pertimbangkan sama ada anda memerlukan konfigurasi input/output tersuai, pemantauan bersepadu, atau keperluan petak khas.
Pengilang yang menawarkan penyelesaian OEM/ODM boleh menyesuaikan kotak penggabung mengikut keperluan khusus projek anda, meningkatkan kecekapan pemasangan dan keselamatan sistem.
Dengan mengikuti garis panduan ini, anda boleh memilih kotak penyatu DC yang memenuhi spesifikasi sistem anda, memastikan operasi yang selamat, dan mengurangkan risiko penyelenggaraan, menjadikannya penyelesaian ideal untuk mana-mana loji janakuasa solar.

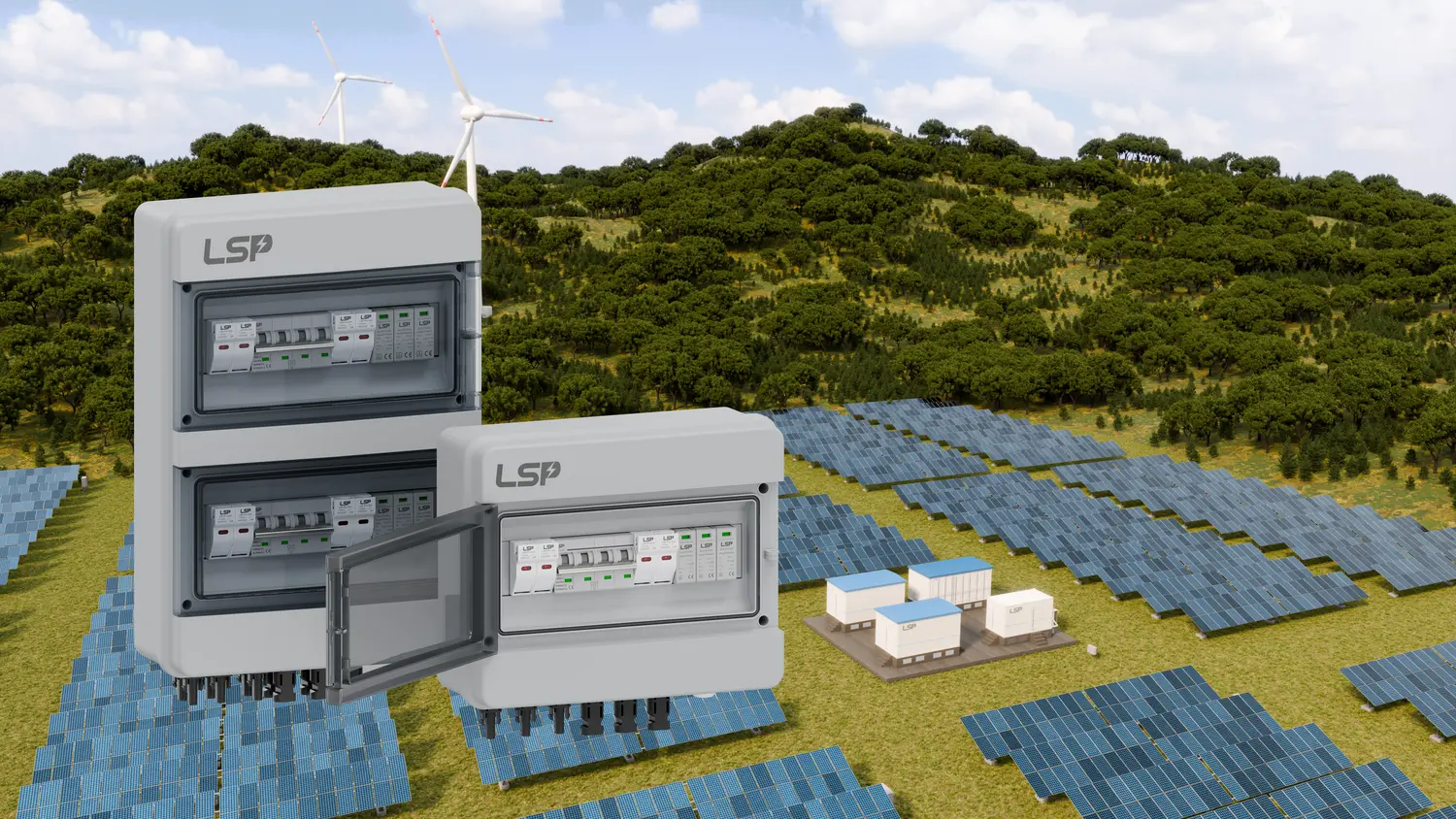

Penyelesaian Kotak Penggabung LSP DC
Gambaran Keseluruhan Jenama LSP
Anda mahukan rakan kongsi yang boleh dipercayai untuk projek solar anda. LSP bermula pada tahun 2010 dan telah menjadi peneraju dalam perlindungan lonjakan dan penyelesaian solar. Syarikat ini mempunyai kilang dan makmal ujian yang canggih. Anda mendapat manfaat daripada pasukan penyelidikan dan pembangunan mereka yang mantap. LSP berkerjasama dengan lebih daripada 1,200 syarikat di 35 negara. Anda dapat melihat produk mereka di banyak ladang solar dan sistem tenaga. Syarikat ini memberi tumpuan kepada kualiti, kebolehpercayaan, dan kepuasan pelanggan. Anda mendapat sokongan daripada pasukan yang memahami teknologi solar dan keselamatan.
LSP melabur dalam teknologi baharu untuk menjadikan sistem solar anda lebih selamat dan cekap. Syarikat ini menggunakan pemeriksaan kualiti yang ketat pada setiap langkah. Anda boleh mengharapkan LSP untuk menyampaikan produk yang memenuhi piawaian tinggi. Misi mereka adalah melindungi pelaburan solar anda dan membantu anda memanfaatkan sistem tenaga anda sepenuhnya.
Memilih rakan kongsi yang tepat untuk projek solar anda sama pentingnya dengan memilih kotak penggabung DC yang tepat. Kotak penggabung DC kami direka untuk kebolehpercayaan, keselamatan, dan kecekapan, disokong oleh komponen berkualiti tinggi, ujian ketat, dan sokongan profesional.
1. Komponen Berkualiti Tinggi:
Semua kotak termasuk SPD premium, fius, dan bar pengagih, memastikan perlindungan unggul terhadap arus berlebihan, lonjakan, dan kerosakan.
Komponen diperoleh daripada pembekal yang dipercayai dan memenuhi piawaian antarabangsa.
2. Sokongan Pengubahsuaian (OEM/ODM):
Kami menawarkan pilihan penyesuaian yang fleksibel untuk memenuhi keperluan khusus projek anda: konfigurasi input/output, pemantauan bersepadu, jenis sarung, dan banyak lagi.
Penyelesaian OEM/ODM membolehkan kotak penyatu anda disesuaikan sepenuhnya mengikut reka bentuk loji solar anda, memaksimumkan kecekapan dan keselamatan.
3. Ujian Ketat (Voltan Tinggi / Arus Tinggi):
Setiap kotak penggabung menjalani ujian ketegangan tinggi dan arus tinggi yang ketat, memastikan operasi yang boleh dipercayai dalam keadaan sebenar.
Ujian ini menjamin prestasi, ketahanan, dan pematuhan dengan piawaian antarabangsa.
4. Penghantaran Pantas & Sokongan Selepas Jualan:
Kami memastikan pengilangan dan penghantaran yang pantas, mengurangkan masa pelaksanaan projek.
Pasukan sokongan profesional kami sedia membantu dengan panduan pemasangan, penyelesaian masalah, dan penyelenggaraan.
Kesimpulan
Kesimpulannya, kotak penyatu DC berfungsi sebagai penghalang keselamatan penting dalam loji janakuasa solar, terutamanya dalam senario voltan tinggi dan arus tinggi. Ia bukan sahaja menyatukan rantaian PV secara cekap, tetapi juga melindungi komponen sensitif, mencegah masa henti sistem, dan memastikan keselamatan operasi.
Dengan memilih dengan teliti kotak penyatu yang berperingkat dengan betul dan dilengkapi komponen perlindungan terintegrasi seperti SPD, fius, dan pengasing, pengendali loji boleh memaksimumkan pulangan atas pelaburan (ROI) dan mencapai kestabilan sistem jangka panjang.
Melabur dalam kotak penyatu DC berkualiti tinggi lebih daripada sekadar keputusan teknikal—ia adalah pilihan strategik yang melindungi projek solar anda, mengurangkan kos penyelenggaraan, dan meningkatkan prestasi keseluruhan.
Soalan Lazim Mengenai Kotak Penggabung DC
Apakah voltan yang boleh ditangani oleh kotak penggabung DC?
Petak penyatu DC biasanya dinilai untuk sistem 1000V atau 1500V, bergantung pada reka bentuk.
Sentiasa pilih kotak yang penarafan voltanannya memenuhi atau melebihi voltan litar terbuka maksimum sistem untuk memastikan operasi yang selamat.
Berapa banyak tali boleh disambungkan ke kotak penyatu DC?
Jumlah rentetan PV yang boleh diuruskan oleh kotak penggabung bergantung pada reka bentuk saluran masuknya.
Kebanyakan kotak berskala utiliti boleh menggabungkan 8 hingga 32 rentetan, manakala kotak komersial yang lebih kecil boleh menggabungkan 2 hingga 12 rentetan.
Adakah SPD diperlukan dalam kotak penggabung?
Ya, terutamanya dalam sistem voltan tinggi atau kawasan yang mudah dilanda kilat.
Peranti Perlindungan Lonjakan (SPDs) melindungi penukar dan peralatan sensitif lain daripada lonjakan voltan dan lonjakan sementara.
Memilih kotak penggabung dengan SPD terintegrasi memastikan kebolehpercayaan sistem dan mengurangkan masa henti akibat lonjakan elektrik.
Apa yang berlaku jika arus terlalu tinggi dalam kotak penggabung?
Arus berlebihan boleh menyebabkan pemanasan berlebihan, kerosakan komponen, dan potensi bahaya kebakaran.
Sekering, palang pengagih, dan pemutus litar yang dinilai dengan betul mencegah masalah arus berlebihan, melindungi kedua-dua rangkaian PV dan penukar.
Bolehkah kotak penggabung digunakan dalam sistem 1500V?
Ya, jika ia direka khas untuk operasi 1500V DC.
Komponen seperti palang pengagih, terminal, fius, SPD, dan penasing mesti memenuhi penarafan voltan yang lebih tinggi.
Menggunakan kotak berpenarafan 1000V dalam sistem 1500V adalah tidak selamat dan boleh menyebabkan kerosakan penebat atau kegagalan sistem.
Apakah kotak penyatu DC?
Petak penggabung DC mengumpul keluaran daripada beberapa rentetan panel solar. Anda menggunakannya untuk menggabungkan arus dan menghantarnya ke penukar. Petak ini membantu anda mengurus voltan dan arus tinggi dengan selamat dalam sistem solar anda.
Apakah komponen yang anda temui di dalam kotak penggabung DC?
Anda akan menemui fius, pemutus litar, palang pengagih, pendawaian dalaman, dan peranti pelindung lonjakan. Bahagian-bahagian ini berfungsi bersama untuk melindungi sistem solar anda daripada arus berlebihan, litar pintas, dan lonjakan voltan.
Apakah fungsi perlindungan lonjakan dalam kotak penggabung?
Pelindung lonjakan memastikan peralatan solar anda selamat daripada lonjakan voltan tiba-tiba. Anda mengelakkan kerosakan akibat kilat atau peristiwa penukaran. Peranti ini menghantar voltan berlebihan dengan selamat ke tanah.
Apakah tahap voltan yang boleh ditangani oleh kotak penggabung DC?
Anda boleh menggunakan kotak penggabung DC untuk sistem yang dinilai pada 600V, 1000V, atau 1500V. Sentiasa semak penarafan voltan sebelum menyambungkan panel solar anda.
