ആധുനിക സൗരോർജ്ജ ഉൽപാദനത്തിന്റെ കാര്യക്ഷമതയും സുരക്ഷയും പ്രധാനമായും നന്നായി രൂപകൽപ്പന ചെയ്ത ഒരു സോളാർ അറേ, ഒന്നിലധികം സൌരോര്ജ പാനലുകൾ സൂര്യന്റെ ഊർജ്ജം പിടിച്ചെടുക്കാൻ ഒരുമിച്ച് പ്രവർത്തിക്കുക. ഈ ലളിതമായ സജ്ജീകരണത്തിന് പിന്നിൽ സങ്കീർണ്ണമായ ഒരു ശൃംഖലയുണ്ട് വയറിംഗ് വൈദ്യുത പ്രവാഹങ്ങൾ. ശരിയായ മാനേജ്മെന്റ് ഇല്ലെങ്കിൽ, ഈ ഊർജ്ജ സംയോജനം കുഴപ്പത്തിലാകുകയും, കാര്യക്ഷമമല്ലാത്തതും, അപകടകരമാകാൻ സാധ്യതയുള്ളതുമായി മാറുകയും ചെയ്യും. അതുകൊണ്ടാണ് നിർണായകവും എന്നാൽ പലപ്പോഴും അവഗണിക്കപ്പെടുന്നതുമായ ഒരു ഘടകം അത്യാവശ്യമായിരിക്കുന്നത്: സോളാർ കോമ്പിനർ ബോക്സ്.
നിരവധി സോളാർ പ്രേമികൾ ഉയർന്ന വിലയുള്ള ഇനങ്ങളിൽ ശ്രദ്ധ കേന്ദ്രീകരിക്കുന്നു, ഉദാഹരണത്തിന് സൌരോര്ജ പാനലുകൾ, ഇൻവെർട്ടറുകൾ, ഒപ്പം ബാറ്ററികൾ, പലപ്പോഴും യുടെ പങ്ക് കുറച്ചുകാണുന്നു കോമ്പിനർ ബോക്സ്. ഒരു പിവി കോമ്പിനർ ബോക്സ് or ഡിസി കോമ്പിനർ ബോക്സ് ഒരു കേന്ദ്ര കേന്ദ്രമായി പ്രവർത്തിക്കുന്നു, ഒന്നിലധികം സ്ട്രിംഗുകളിൽ നിന്നുള്ള ഡയറക്ട് കറന്റ് (DC) നിങ്ങളുടെ ഇൻവെർട്ടറിലേക്ക് സുരക്ഷിതമായി നൽകുന്ന ഒരൊറ്റ, സംഘടിത ഔട്ട്പുട്ടിലേക്ക് സംയോജിപ്പിക്കുന്നു. ഇത് കൂടാതെ, വയറിംഗ് കുരുങ്ങുന്നു, വോൾട്ടേജ് കുറയുന്നു, അറ്റകുറ്റപ്പണി ചെലവ് വർദ്ധിക്കുന്നു, സുരക്ഷാ അപകടസാധ്യതകൾ വർദ്ധിക്കുന്നു.
എന്താണ് സോളാർ കോമ്പിനർ ബോക്സ്, നിങ്ങൾക്ക് എന്തുകൊണ്ട് അത് ആവശ്യമാണ്
A സോളാർ കോമ്പിനർ ബോക്സ് ഉറപ്പാക്കുന്ന ഒരു നിർണായക വയറിംഗ് ഉപകരണമാണ് ക്രമീകൃത കണക്ഷൻ ഒന്നിലധികം സോളാർ മൊഡ്യൂളുകൾ കാര്യക്ഷമവും നിലവിലെ ശേഖരം. ഇത് അനുവദിക്കുന്നു സൗരയൂഥം അറ്റകുറ്റപ്പണികൾ നടത്തുമ്പോഴോ പരിശോധന നടത്തുമ്പോഴോ എളുപ്പത്തിൽ വിച്ഛേദിക്കപ്പെടാൻ, പ്രവർത്തനരഹിതമായ സമയം കുറയ്ക്കുന്നതിനും കുറയ്ക്കുന്നതിനും വൈദ്യുതി മുടക്കം. അടിസ്ഥാനപരമായി, ഒന്നിലധികം ഔട്ട്പുട്ടുകൾ സംയോജിപ്പിക്കാൻ രൂപകൽപ്പന ചെയ്ത ഒരു ഇലക്ട്രിക്കൽ എൻക്ലോഷർ ആണിത്. സോളാർ പാനലുകളുടെ ചരടുകൾ ഒറ്റ, വൃത്തിയുള്ള, സുരക്ഷിതമായ ഒന്നിലേക്ക് DC .ട്ട്പുട്ട് അത് നിങ്ങളുടെ ഇൻവെർട്ടർ.
നിങ്ങളുടെ സിസ്റ്റത്തിൽ രണ്ടോ മൂന്നോ സ്ട്രിങ്ങുകളിൽ കൂടുതൽ ഉള്ളപ്പോൾ പിവി പാനലുകൾ, ഓരോ സ്ട്രിംഗും ഇൻവെർട്ടറുമായി നേരിട്ട് ബന്ധിപ്പിക്കുന്നത് അപ്രായോഗികമായിത്തീരുന്നു. A ഡിസി കോമ്പിനർ ബോക്സ് or സോളാർ / പിവി കോമ്പിനർ ബോക്സ് വയറിംഗ് ലളിതമാക്കുകയും, നിങ്ങളുടെ സിസ്റ്റം സംഘടിപ്പിക്കുകയും, നൽകുകയും ചെയ്യുന്ന ഒരു കേന്ദ്ര കേന്ദ്രമായി പ്രവർത്തിക്കുന്നു ഓവർകറന്റ് സംരക്ഷണം ഓരോ സ്ട്രിംഗിനും. മിക്ക കോമ്പിനർ ബോക്സുകളിലും ഉൾപ്പെടുന്നു ഫ്യൂസുകൾ or സർക്യൂട്ട് ബ്രേക്കർമാർ, ഒരു സ്ട്രിംഗിന് ഒന്ന്. ഷോർട്ട് സർക്യൂട്ട് പോലുള്ള ഒരു തകരാർ സംഭവിച്ചാൽ, അനുബന്ധ ഫ്യൂസ് or ബ്രേക്കർ സിസ്റ്റത്തിന്റെ ബാക്കി ഭാഗങ്ങൾ പ്രവർത്തനക്ഷമമായി നിലനിർത്തിക്കൊണ്ട്, ബാധിച്ച സ്ട്രിംഗിനെ ഒറ്റപ്പെടുത്തിക്കൊണ്ട് ട്രിപ്പ് ചെയ്യും. ഇത് മറ്റ് പാനലുകളെയും അവയെയും സംരക്ഷിക്കുന്നു. ഇൻവെർട്ടർ, സാധാരണയായി ഏറ്റവും ചെലവേറിയ ഘടകം a സൗരോർജ്ജ ഇൻസ്റ്റാളേഷൻ.
സോളാർ പാനൽ കോമ്പിനർ ബോക്സ് ഉപയോഗിക്കുന്നതിന്റെ ഗുണങ്ങൾ:
- സുരക്ഷ: ഓവർകറന്റ് സംരക്ഷണം കേന്ദ്രീകരിക്കുകയും ഒരു വിച്ഛേദിക്കൽ സ്വിച്ച് നൽകുകയും ചെയ്യുന്നു, തീപിടുത്ത സാധ്യതയും ഉപകരണങ്ങളുടെ കേടുപാടുകളും കുറയ്ക്കുന്നു. അറ്റകുറ്റപ്പണികൾ നടത്തുമ്പോഴോ അടിയന്തര സാഹചര്യങ്ങളിലോ, മുഴുവൻ ശ്രേണിയും സുരക്ഷിതമായി ഊർജ്ജസ്വലമാക്കാൻ കഴിയും.
- കാര്യക്ഷമതയും ചെലവ്-ഫലപ്രാപ്തിയും: ഒന്നിലധികം സ്ട്രിംഗുകൾ ഒരൊറ്റ ഔട്ട്പുട്ടിലേക്ക് സംയോജിപ്പിക്കുന്നത് വയറിംഗ് കുറയ്ക്കുന്നു, കുറയ്ക്കുന്നു വോൽറ്റജ് കുറവ്, കൂടാതെ മെറ്റീരിയലുകളും അധ്വാനവും ലാഭിക്കുന്നു.
- ലളിതമായ പരിപാലനം: കേന്ദ്രീകൃത സ്ട്രിംഗ് ഇൻപുട്ടുകൾ ട്രബിൾഷൂട്ടിംഗ് എളുപ്പമാക്കുന്നു; അറേ ഡിസ്അസംബ്ലിംഗ് ചെയ്യാതെ തന്നെ ഓരോ സ്ട്രിംഗും വ്യക്തിഗതമായി പരീക്ഷിക്കാൻ കഴിയും.
ഏതിലെങ്കിലും ഗ്രിഡ്-കെട്ടിയിരിക്കുന്നു or ഓഫ് ഗ്രിഡ് സോളാർ സിസ്റ്റം മൂന്നിൽ കൂടുതൽ സ്ട്രിംഗുകളുള്ള, ഒരു സോളാർ കോമ്പിനർ ബോക്സ് അത്യാവശ്യമാണ്, ആവശ്യപ്പെടുന്നു NEC മാനദണ്ഡങ്ങൾ സുരക്ഷ, വിശ്വാസ്യത, കാര്യക്ഷമത എന്നിവയ്ക്കായി.
നിങ്ങളുടെ സോളാർ കോമ്പിനർ ബോക്സ് ഘടകങ്ങളുടെ ശരിയായ വലുപ്പം നിർണ്ണയിക്കുന്നു
നിങ്ങളുടെ ഇൻസ്റ്റാളേഷനിലേക്ക് പോകുന്നതിന് മുമ്പ് സോളാർ കോമ്പിനർ ബോക്സ്, എല്ലാ ഘടകങ്ങളും ശരിയായ വലുപ്പത്തിലാണെന്ന് ഉറപ്പാക്കേണ്ടത് നിർണായകമാണ്. ശരിയായ വലുപ്പം സുരക്ഷ, കാര്യക്ഷമത, വിശ്വാസ്യത എന്നിവ ഉറപ്പുനൽകുന്നു, കൂടാതെ ബ്രേക്കർ ട്രിപ്പുകൾ, അമിത ചൂടാക്കൽ അല്ലെങ്കിൽ വോൾട്ടേജ് ഡ്രോപ്പ് പോലുള്ള സാധാരണ പ്രശ്നങ്ങൾ തടയുന്നു. ശരിയായ വലുപ്പം പ്രത്യേകിച്ചും പ്രധാനമാണ് പിവി കോമ്പിനർ ബോക്സുകൾ ഒപ്പം ഡിസി കോമ്പിനർ ബോക്സുകൾ, കാരണം ഇവ നിങ്ങളുടെ കേന്ദ്ര കേന്ദ്രങ്ങളാണ് സോളാർ അറേ.
വലത് തിരഞ്ഞെടുക്കുന്നു സോളാർ പാനൽ കോമ്പിനർ ബോക്സ് ഒരുപോലെ സാധ്യമാകുന്ന ഒരു ജോലിയല്ല ഇത്—നിങ്ങളുടെ സോളാർ പാനലുകളുടെ സ്ട്രിംഗുകളുടെ എണ്ണം, വോൾട്ടേജ്, കറന്റ് റേറ്റിംഗുകൾ എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു. വലിപ്പം കുറഞ്ഞ ഘടകങ്ങൾ സിസ്റ്റം പരാജയങ്ങൾക്കും സുരക്ഷാ അപകടങ്ങൾക്കും കാരണമാകും, അതേസമയം ശരിയായ വലുപ്പത്തിലുള്ള ഘടകങ്ങൾ ദീർഘകാല, വിശ്വസനീയമായ പ്രവർത്തനം ഉറപ്പാക്കുന്നു.
സോളാർ കോമ്പിനർ ബോക്സിനുള്ള സ്ട്രിംഗുകളുടെ എണ്ണം നിർണ്ണയിക്കുക
ആദ്യപടി എത്രയാണെന്ന് തിരിച്ചറിയുക എന്നതാണ് പിവി പാനലുകളുടെ സ്ട്രിങ്ങുകൾ നിങ്ങളുടെ സോളാർ അറേ ഉണ്ടാകും. നിങ്ങളുടെ സോളാർ കോമ്പിനർ ബോക്സ് സ്ട്രിങ്ങുകളുടെ എണ്ണത്തിന്റെ അത്രയും ഇൻപുട്ട് ടെർമിനലുകളെങ്കിലും ഉണ്ടായിരിക്കണം, ഭാവിയിലെ വികാസത്തിനായി കുറച്ച് അധിക ടെർമിനലുകൾ കൂടി ഉണ്ടായിരിക്കണം. പുതിയ കോമ്പിനർ ബോക്സ് ആവശ്യമില്ലാതെ തന്നെ നിങ്ങളുടെ സിസ്റ്റത്തിന് വളരാൻ കഴിയുമെന്ന് ഈ വഴക്കം ഉറപ്പാക്കുന്നു. ഇത് പ്രത്യേകിച്ചും പ്രധാനമാണ്. സോളാർ ഇൻസ്റ്റാളറുകൾക്കുള്ള കോമ്പിനർ ബോക്സുകൾ ഭാവിയിലെ ശ്രേണി വിപുലീകരണം ആർക്കൊക്കെ പ്രതീക്ഷിക്കാം.
പരമാവധി സിസ്റ്റം വോൾട്ടേജ് (Vmax) കണക്കാക്കുക
നിങ്ങളുടെ സോളാർ പാനൽ ഡാറ്റാഷീറ്റിലെ ഓപ്പൺ-സർക്യൂട്ട് വോൾട്ടേജ് (Voc) പരിശോധിക്കുക. തണുത്ത താപനില Voc വർദ്ധിപ്പിക്കും, അതിനാൽ ഒരു സുരക്ഷാ ഘടകം ഉൾപ്പെടുത്തുക. ഒരു സാധാരണ കണക്കുകൂട്ടൽ ഇതാണ്:
Vmax = Voc × പരമ്പരയിലെ പാനലുകളുടെ എണ്ണം × സുരക്ഷാ ഘടകം
ഉദാഹരണത്തിന്, Voc = 40V ഉം പരമ്പരയിൽ 10 പാനലുകളും ഉള്ള ഒരു പാനൽ 400V സ്ട്രിംഗ് വോൾട്ടേജിൽ കലാശിക്കുന്നു. നിങ്ങളുടെ എല്ലാ ഘടകങ്ങളും സോളാർ കോമ്പിനർ ബോക്സ്ഉൾപ്പെടെ ഫ്യൂസുകൾ, ബ്രേക്കറുകൾ, ഒപ്പം സംരക്ഷണ ഉപകരണങ്ങൾ ഉയർത്തുക (എസ്പിഡികൾ), സുരക്ഷയ്ക്കായി ഈ പരമാവധി വോൾട്ടേജിന് മുകളിൽ റേറ്റുചെയ്യണം.
പരമാവധി സ്ട്രിംഗും ഔട്ട്പുട്ട് കറന്റും നിർണ്ണയിക്കുക
ഡാറ്റാഷീറ്റിൽ നിന്ന് ഷോർട്ട്-സർക്യൂട്ട് കറന്റ് (Isc) കണ്ടെത്തുക. വ്യക്തിഗത സ്ട്രിംഗ് ഫ്യൂസുകൾ അല്ലെങ്കിൽ ബ്രേക്കറുകൾ സാധാരണയായി:
ഫ്യൂസ്/ബ്രേക്കർ റേറ്റിംഗ് = Isc × 1.56
ഉദാഹരണം: Isc = 9A ഉള്ള ഒരു പാനലിന്:
ഫ്യൂസ്/ബ്രേക്കർ റേറ്റിംഗ് = 9 × 1.56 = 14.04A → അടുത്ത സ്റ്റാൻഡേർഡ് വലുപ്പം തിരഞ്ഞെടുക്കുക, 15A
യുടെ ആകെ ഔട്ട്പുട്ട് കറന്റ് സോളാർ കോമ്പിനർ ബോക്സ് എല്ലാ സ്ട്രിംഗ് കറന്റുകളുടെയും ആകെത്തുക ഒരു സുരക്ഷാ ഘടകം കൊണ്ട് ഗുണിച്ചാൽ ലഭിക്കുന്നതാണ്:
ആകെ ഔട്ട്പുട്ട് കറന്റ് = (സ്ട്രിംഗുകളുടെ എണ്ണം × Isc) × 1.25
ഉദാഹരണം: 6 സ്ട്രിംഗുകൾ, ഓരോന്നിനും Isc = 9A:
ആകെ ഔട്ട്പുട്ട് കറന്റ് = (6 × 9) × 1.25 = 67.5A
നിങ്ങളുടെ എല്ലാ പ്രധാന ബസ്ബാറുകളും, വിച്ഛേദിക്കുന്ന സ്വിച്ചുകളും, ഔട്ട്പുട്ട് വയറിംഗും ഡിസി കോമ്പിനർ ബോക്സ് ഈ കറന്റെങ്കിലും കൈകാര്യം ചെയ്യാൻ റേറ്റുചെയ്യണം. വിശ്വസനീയവും സുരക്ഷിതവുമായ പ്രവർത്തനം ഉറപ്പാക്കാൻ അടുത്ത സ്റ്റാൻഡേർഡ് വലുപ്പത്തിലേക്ക് (ഉദാ. 70A അല്ലെങ്കിൽ 100A) റൗണ്ട് ചെയ്യുക.
സോളാർ കോമ്പിനർ ബോക്സ് ഘടക വലുപ്പത്തിന്റെ സംഗ്രഹം
നിങ്ങളുടെ സോളാർ കോമ്പിനർ ബോക്സ് ഘടകങ്ങൾ സിസ്റ്റം കാര്യക്ഷമമായി പ്രവർത്തിക്കുന്നുവെന്നും, ഓരോ സ്ട്രിംഗിനെയും സംരക്ഷിക്കുന്നുവെന്നും, സിസ്റ്റം സമഗ്രത നിലനിർത്തുന്നുവെന്നും ഉറപ്പാക്കുന്നു. പിവി സിസ്റ്റങ്ങളിൽ പരാജയപ്പെടാനുള്ള ഒരു സാധാരണ കാരണം വലിപ്പം കുറഞ്ഞ ഘടകങ്ങളാണ്, അതിനാൽ വോൾട്ടേജുകൾ, വൈദ്യുതധാരകൾ, സുരക്ഷാ ഘടകങ്ങൾ എന്നിവ കണക്കാക്കാൻ സമയമെടുക്കേണ്ടത് അത്യാവശ്യമാണ്.
എല്ലാ ഘടകങ്ങളും ശരിയായ വലിപ്പത്തിലും തയ്യാറെടുപ്പിലും ഉള്ളതിനാൽ, നിങ്ങൾ ഇപ്പോൾ അടുത്ത ഘട്ടത്തിലേക്ക് പോകാം, അതായത് സോളാർ കോമ്പിനർ ബോക്സിനുള്ള പ്രീ-ഇൻസ്റ്റാളേഷൻ തയ്യാറെടുപ്പ്, ഓരോ സോളാർ സ്ട്രിംഗിനുമുള്ള വയറിംഗ്, ഗ്രൗണ്ടിംഗ്, കണക്ഷനുകൾ എന്നിവ സുരക്ഷിതമായും കാര്യക്ഷമമായും നടപ്പിലാക്കാൻ കഴിയുമെന്ന് ഉറപ്പാക്കുന്നു.
സോളാർ കോമ്പിനർ ബോക്സ് ഇൻസ്റ്റാളേഷനായി തയ്യാറെടുക്കുന്നു
നിങ്ങളുടെ ശരിയായ ഇൻസ്റ്റാളേഷൻ സോളാർ / പിവി കോമ്പിനർ ബോക്സ് or ഡിസി കോമ്പിനർ ബോക്സ് സോളാർ പാനലുകളുടെ എല്ലാ സ്ട്രിംഗുകളും സുരക്ഷിതമായി സംയോജിപ്പിച്ചിട്ടുണ്ടെന്നും, ഓവർകറന്റ് സംരക്ഷണം കൃത്യമായി സ്ഥാപിച്ചിട്ടുണ്ടെന്നും, സിസ്റ്റം സംഘടിതവും കാര്യക്ഷമവും വിശ്വസനീയവുമായി തുടരുന്നുവെന്നും ഉറപ്പാക്കുന്നു.
ഈ വിഭാഗത്തിൽ, a യുടെ പ്രധാന ഘടകങ്ങളിലൂടെ ഞങ്ങൾ നിങ്ങളെ കൊണ്ടുപോകും സോളാർ പാനൽ കോമ്പിനർ ബോക്സ് ഘട്ടം ഘട്ടമായുള്ള മാർഗ്ഗനിർദ്ദേശം നൽകുകയും സോളാർ കോമ്പിനർ ബോക്സ് ഇൻസ്റ്റാളേഷൻവയറിംഗ്, ഗ്രൗണ്ടിംഗ്, അത്യാവശ്യ സുരക്ഷാ പരിഗണനകൾ എന്നിവയുൾപ്പെടെ.
സോളാർ കോമ്പിനർ ബോക്സ് ഘടകങ്ങളും ഇൻസ്റ്റലേഷൻ ഉപകരണങ്ങളും
ഇൻസ്റ്റലേഷൻ പ്രക്രിയ ആരംഭിക്കുന്നതിന് മുമ്പ്, a യുടെ പ്രധാന ഘടകങ്ങൾ മനസ്സിലാക്കേണ്ടത് അത്യാവശ്യമാണ് സോളാർ കോമ്പിനർ ബോക്സ്. ഓരോ ഭാഗവുമായുള്ള പരിചയം നിങ്ങളുടെ ഉപകരണത്തിന്റെ ശരിയായ അസംബ്ലി, സുരക്ഷിതമായ പ്രവർത്തനം, ഫലപ്രദമായ വയറിംഗ് എന്നിവ ഉറപ്പാക്കുന്നു. സോളാർ പിവി കോമ്പിനർ ബോക്സ് or ഡിസി കോമ്പിനർ ബോക്സ്.
സോളാർ കോമ്പിനർ ബോക്സിന്റെ പ്രധാന ഘടകങ്ങൾ:
- എൻക്ലോഷർ: സാധാരണയായി ലോഹം കൊണ്ടോ ഈടുനിൽക്കുന്ന പ്ലാസ്റ്റിക് കൊണ്ടോ നിർമ്മിച്ചിരിക്കുന്ന ഈ എൻക്ലോഷർ, ആന്തരിക ഘടകങ്ങളെ സംരക്ഷിക്കുന്നു. സോളാർ പാനൽ കോമ്പിനർ ബോക്സ് മഴ, പൊടി, സൂര്യപ്രകാശം തുടങ്ങിയ പാരിസ്ഥിതിക ഘടകങ്ങളിൽ നിന്ന്.
- ഫ്യൂസ് ഹോൾഡർ അല്ലെങ്കിൽ സർക്യൂട്ട് ബ്രേക്കർ: സോളാർ പാനലുകളുടെ ഓരോ സ്ട്രിംഗും ഫ്യൂസുകളോ ബ്രേക്കറുകളോ ഉപയോഗിച്ച് ഓവർകറന്റിൽ നിന്ന് സംരക്ഷിക്കപ്പെടുന്നു. സാധ്യമായ സിസ്റ്റം കേടുപാടുകൾ തടയുന്നതിന് ഈ ഓവർകറന്റ് സംരക്ഷണ ഉപകരണങ്ങൾ അത്യാവശ്യമാണ്.
- ബസ്ബാർ അല്ലെങ്കിൽ ടെർമിനൽ ബ്ലോക്ക്: സോളാർ പാനലുകളുടെ ഓരോ സ്ട്രിംഗിൽ നിന്നും പോസിറ്റീവ്, നെഗറ്റീവ് കേബിളുകൾ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്നു, വയറിംഗിനായി സുരക്ഷിതവും ക്രമീകൃതവുമായ ഒരു ടെർമിനേഷൻ പോയിന്റ് നൽകുന്നു.
- ഗ്രൗണ്ട് ബസ്ബാർ: സോളാർ പാനലുകളുടെ എല്ലാ സ്ട്രിംഗുകളിൽ നിന്നുമുള്ള ഗ്രൗണ്ടിംഗ് കണ്ടക്ടറുകളെ ബന്ധിപ്പിക്കുന്നു, ശരിയായ സിസ്റ്റം ഗ്രൗണ്ടിംഗും സുരക്ഷാ പാലനവും ഉറപ്പാക്കുന്നു.
- കേബിൾ എൻട്രി ഉപകരണം / കൺഡ്യൂട്ട് എൻട്രി പോർട്ട്: സോളാർ പാനലുകളുടെ സ്ട്രിംഗുകളിൽ നിന്നുള്ള കേബിളുകളും ഔട്ട്പുട്ടും കോമ്പിനർ ബോക്സിലേക്ക് പ്രവേശിക്കാൻ അനുവദിക്കുകയും വാട്ടർപ്രൂഫ് സീലിംഗ് നിലനിർത്തുകയും ചെയ്യുന്നു.
ഇൻസ്റ്റലേഷൻ ഉപകരണങ്ങളും ഭാഗങ്ങളും:
| പേര് | ഫംഗ്ഷൻ | പേര് | ഫംഗ്ഷൻ | പേര് | ഫംഗ്ഷൻ |
| ഫ്ലാറ്റ്-ഹെഡ് സ്ക്രൂഡ്രൈവർ | സ്ക്രൂകൾ ഉറപ്പിക്കുക | ക്രോസ്-ഹെഡ് സ്ക്രൂഡ്രൈവർ | സ്ക്രൂകൾ ഉറപ്പിക്കുക | റെഞ്ച് | ബോൾട്ടുകൾ ഉറപ്പിക്കുക |
| ടോർക്ക് റെഞ്ച് | എക്സ്പാൻഷൻ ബോൾട്ടുകൾ ഉറപ്പിക്കുക | ഡയഗണൽ പ്ലിയറുകൾ | ബക്കിളുകൾ ട്രിം ചെയ്യുക | വയർ സ്ട്രിപ്പർ പ്ലയർ | കേബിൾ ഷീറ്റ് നീക്കം ചെയ്യുക |
| ഹൈഡ്രോളിക് പ്ലയർ | ചെമ്പ് ലഗ്ഗുകൾ അമർത്തുക | വൈദ്യുത ഡ്രിൽ | ദ്വാരങ്ങൾ തുരത്തുക | ടേപ്പ് അളവ് | ദൂരം അളക്കുക |
| മരപ്പണിക്കാരന്റെ ചതുരം | ദൂരം അളക്കുക | ലെവൽ ഭരണാധികാരി | തിരശ്ചീന ലെവൽ പരിശോധിക്കുക | പ്ലംബ് ലൈൻ | ലംബ വ്യതിയാനം പരിശോധിക്കുക |
| കൊളുത്ത് | കേബിളുകൾ ബന്ധിപ്പിക്കുക | കയ്യുറകൾ | ഇൻസ്റ്റാളേഷൻ സമയത്ത് ധരിക്കുക | ഇൻസുലേഷൻ ടേപ്പ് | തുറന്നുകിടക്കുന്ന വയറുകൾ മൂടുക |
| മൾട്ടിമീറ്റർ | വോൾട്ടേജ്, കറന്റ്, പ്രതിരോധം എന്നിവ അളക്കുക | ഇലക്ട്രിക് സ്ക്രൂഡ്രൈവർ | സ്ക്രൂകൾ ഉറപ്പിക്കുക | - | - |
സോളാർ കോമ്പിനർ ബോക്സ് വയറിംഗ് ഡയഗ്രം ഉദാഹരണം
4 സ്ട്രിംഗ് ഇൻപുട്ട് 2 സ്ട്രിംഗ് ഔട്ട്പുട്ട് സോളാർ കോമ്പിനർ ബോക്സ്
ഒരു ഘടകത്തിന്റെ ഘടകങ്ങൾ എങ്ങനെയെന്ന് മനസ്സിലാക്കാൻ പിവി കോമ്പിനർ ബോക്സ് ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെങ്കിൽ, ഒരു 4 സ്ട്രിംഗ് ഇൻപുട്ട് 2 സ്ട്രിംഗ് ഔട്ട്പുട്ട് പരിഗണിക്കുക. സോളാർ കോമ്പിനർ ബോക്സ് ഉദാഹരണത്തിന്. താഴെയുള്ള വയറിംഗ് ഡയഗ്രം സ്ട്രിങ്ങുകൾ, ഫ്യൂസുകൾ, ബസ്ബാറുകൾ, ഔട്ട്പുട്ട്, ഗ്രൗണ്ടിംഗ് എന്നിവയുടെ ഭൗതിക കണക്ഷനുകൾ ചിത്രീകരിക്കുന്നു.
പിവി കോമ്പിനർ ബോക്സ് മെക്കാനിക്കൽ ഇൻസ്റ്റാളേഷൻ അടിസ്ഥാന ആവശ്യകതകൾ
- ദി പിവി കോമ്പിനർ ബോക്സ്ന്റെ സംരക്ഷണ നിലവാരം ഔട്ട്ഡോർ ഇൻസ്റ്റാളേഷൻ ആവശ്യകതകൾ നിറവേറ്റുന്നു. എന്നിരുന്നാലും, കോമ്പിനർ ബോക്സ് ഒരു ഇലക്ട്രോണിക് ഉപകരണമായതിനാൽ, നനഞ്ഞ സ്ഥലങ്ങളിൽ വയ്ക്കുന്നത് ഒഴിവാക്കാൻ ശ്രമിക്കുക.
- പൊതുവായ തണുപ്പിക്കൽ രീതി പിവി കോമ്പിനർ ബോക്സുകൾ സ്വാഭാവിക തണുപ്പാണ്. സാധാരണ പ്രവർത്തനവും സേവന ജീവിതവും ഉറപ്പാക്കാൻ, നേരിട്ട് സൂര്യപ്രകാശം ലഭിക്കുന്നതോ അമിതമായി ഉയർന്ന അന്തരീക്ഷ താപനിലയുള്ളതോ ആയ സ്ഥലങ്ങളിൽ കോമ്പിനർ ബോക്സ് സ്ഥാപിക്കാതിരിക്കാൻ ശ്രമിക്കുക.
- ദയവായി അത് ഉറപ്പാക്കുക സോളാർ കോമ്പിനർ ബോക്സ് ചുമരിലോ തൂണിലോ സ്ഥാപിച്ചിരിക്കുന്നതിന് അതിന്റെ ഭാരം താങ്ങാൻ മതിയായ ശക്തിയുണ്ട്.
- ഔട്ട്ഡോർ-ഇൻസ്റ്റാൾ ചെയ്തത് സോളാർ കോമ്പിനർ ബോക്സുകൾ മഴക്കാലത്തോ മഞ്ഞുവീഴ്ചയുള്ള സമയത്തോ തുറക്കരുത്!
- ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ സോളാർ അറേകൾ പകൽ സമയത്ത്, സോളാർ പാനലുകൾ മൂടാൻ അതാര്യമായ വസ്തുക്കൾ ഉപയോഗിക്കുക. അല്ലെങ്കിൽ, സൂര്യപ്രകാശത്തിൽ, സോളാർ പാനലുകൾ ഉയർന്ന വോൾട്ടേജ് സൃഷ്ടിക്കും, ഇത് വൈദ്യുതാഘാത അപകടങ്ങൾക്ക് കാരണമായേക്കാം.
- ചെറിയ മൃഗങ്ങൾ അകത്തു കടക്കുന്നത് തടയുന്നതിനും ബോക്സിനുള്ളിൽ ഷോർട്ട് സർക്യൂട്ടുകൾ ഉണ്ടാകുന്നത് തടയുന്നതിനും ബോക്സിന്റെ പ്രവേശന, എക്സിറ്റ് ദ്വാരങ്ങൾ കർശനമായി അടച്ചിരിക്കണം.
സോളാർ കോമ്പിനർ ബോക്സ് ഇലക്ട്രിക്കൽ സുരക്ഷാ വയറിംഗ് മാർഗ്ഗനിർദ്ദേശങ്ങൾ
- പ്രൊഫഷണൽ ഇലക്ട്രിക്കൽ അല്ലെങ്കിൽ മെക്കാനിക്കൽ എഞ്ചിനീയർമാർക്ക് മാത്രമേ പ്രവർത്തിക്കാനും വയറിംഗ് നടത്താനും അനുവാദമുള്ളൂ.
- എല്ലാ പ്രവർത്തനങ്ങളും വയറിംഗും പ്രസക്തമായ ദേശീയ, പ്രാദേശിക മാനദണ്ഡങ്ങൾ പാലിക്കണം.
- സമയത്ത് കോമ്പിനർ ബോക്സിന്റെ ഇൻസ്റ്റാളേഷൻ, ടെർമിനൽ ബ്ലോക്കുകൾ ഒഴികെ എൻക്ലോഷറിനുള്ളിലെ മറ്റ് ഭാഗങ്ങളിൽ തൊടരുത്.
- മുമ്പ് സോളാർ കോമ്പിനർ ബോക്സ് ഇൻസ്റ്റാൾ ചെയ്യുന്നു, ഒരു മെഗോഹ്മീറ്റർ ഉപയോഗിച്ച് അതിന്റെ ആന്തരിക ഘടകങ്ങളിൽ ഇൻസുലേഷൻ പരിശോധന നടത്തുക.
- ഡീബഗ്ഗിംഗ്, പ്രവർത്തനം, അറ്റകുറ്റപ്പണി, അറ്റകുറ്റപ്പണി, സുരക്ഷിതമായ പ്രവർത്തനം എന്നിവ ഉറപ്പാക്കുന്നതിന് ബോക്സിനുള്ളിലെ ഘടകങ്ങളുടെ ക്രമീകരണവും അകലവും പ്രസക്തമായ ചട്ടങ്ങൾ പാലിക്കണം.
- ഇൻപുട്ടും ഔട്ട്പുട്ടും റിവേഴ്സ് ചെയ്യാൻ പാടില്ല; അല്ലെങ്കിൽ, തുടർന്നുള്ള ഉപകരണങ്ങൾ ശരിയായി പ്രവർത്തിക്കില്ല അല്ലെങ്കിൽ മറ്റ് ഉപകരണങ്ങൾക്ക് കേടുപാടുകൾ സംഭവിച്ചേക്കാം.
- ബന്ധിപ്പിച്ച ശേഷം സൗരോർജ്ജ മിന്നൽ സംരക്ഷണ ജംഗ്ഷൻ ബോക്സ് തത്വവും ഇൻസ്റ്റാളേഷൻ വയറിംഗ് ഡയഗ്രാമും അനുസരിച്ച് സൗരോർജ്ജ ഉൽപാദന സംവിധാനത്തിലേക്ക്, അത് ഗ്രൗണ്ടിംഗ് അറ്റവുമായി വിശ്വസനീയമായി ബന്ധിപ്പിക്കണം. മിന്നൽ സംരക്ഷണ പെട്ടി മിന്നൽ സംരക്ഷണ ഗ്രൗണ്ട് വയർ അല്ലെങ്കിൽ ബസ്ബാർ ഉപയോഗിച്ച്. കണക്റ്റിംഗ് വയറുകൾ കഴിയുന്നത്ര ചെറുതും നേരായതുമായിരിക്കണം, ക്രോസ്-സെക്ഷണൽ ഏരിയ 16 ചതുരശ്ര മില്ലിമീറ്ററിൽ കുറയാത്തതായിരിക്കണം. ഗ്രൗണ്ടിംഗ് പ്രതിരോധ മൂല്യം 4 ഓംസിൽ കൂടരുത്; അല്ലാത്തപക്ഷം, മിന്നൽ സംരക്ഷണ ഫലപ്രാപ്തി ഉറപ്പാക്കാൻ ഗ്രൗണ്ടിംഗ് ഗ്രിഡിന്റെ തിരുത്തൽ നടത്തണം.
- ബാഹ്യ കണക്ഷനുകൾ നടത്തുമ്പോൾ, അയഞ്ഞ കണക്ഷനുകൾ അമിതമായി ചൂടാകുന്നതും കത്തുന്നതും തടയാൻ സ്ക്രൂകൾ മുറുക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. സോളാർ ജംഗ്ഷൻ ബോക്സിൽ തകരാറുകൾ ഉണ്ടാക്കുന്ന ജല ചോർച്ച ഒഴിവാക്കാൻ വാട്ടർപ്രൂഫ് ടെർമിനലുകൾ മുറുക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- മങ്ങാത്ത ഒരു സിസ്റ്റം ഡയഗ്രമും ആവശ്യമായ സെക്കൻഡറി വയറിംഗ് ഡയഗ്രമുകളും ബോക്സിലോ കാബിനറ്റ് വാതിലിലോ ഉറപ്പിച്ച് ഒട്ടിക്കുക.
- വയറിംഗ് ആവശ്യകതകളിൽ ജ്വാല പ്രതിരോധക കേബിളുകൾ വൃത്തിയായും സൗന്ദര്യാത്മകമായും സുരക്ഷിതമായി ഇൻസ്റ്റാൾ ചെയ്യുന്നത് ഉൾപ്പെടുന്നു; കോൺഫിഗർ ചെയ്ത ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന വയറുകൾ ക്രിമ്പിംഗ്, സോളിഡിംഗ് ആവശ്യകതകൾ പാലിക്കണം; നല്ല സമ്പർക്കം ഉറപ്പാക്കാൻ ബാഹ്യമായി ഉപയോഗിക്കുന്ന ചൂട് ചുരുക്കാവുന്ന ട്യൂബുകൾ കർശനമായി ഘടിപ്പിക്കണം.
സോളാർ പാനൽ കമ്പൈനർ ബോക്സിന്റെ ബാഹ്യ കണക്ഷൻ ടെർമിനലുകൾ
സോളാർ കോമ്പിനർ ബോക്സുകൾ ഇൻപുട്ട്, ഔട്ട്പുട്ട്, ആശയവിനിമയം, ഗ്രൗണ്ടിംഗ്, മറ്റ് ബാഹ്യ ഇന്റർഫേസുകൾ എൻക്ലോഷറിന്റെ അടിയിലാണ് സ്ഥിതി ചെയ്യുന്നത്. ഈ ടെർമിനലുകൾ വ്യക്തമായി ലേബൽ ചെയ്തിരിക്കുന്നു, സുരക്ഷിതവും വാട്ടർപ്രൂഫ് കേബിൾ പ്രവേശനത്തിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
ഇൻപുട്ട് വയറിംഗ്
ഉപയോഗിച്ച മോഡൽ അനുസരിച്ചാണ് ഇൻപുട്ട് ചാനലുകളുടെ നിർദ്ദിഷ്ട എണ്ണം നിർണ്ണയിക്കുന്നത്. സോളാർ മൊഡ്യൂൾ ഔട്ട്പുട്ടിൻ്റെ പോസിറ്റീവ് ടെർമിനലുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന വയറുകൾ താഴെ ഇടതുവശത്താണ്, അതേസമയം സോളാർ മൊഡ്യൂൾ ഔട്ട്പുട്ടിൻ്റെ നെഗറ്റീവ് ടെർമിനലുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നവ താഴെ വലതുവശത്താണ്.
ഔട്ട്പുട്ട് വയറിംഗ്
ഔട്ട്പുട്ടുകളിൽ സംയോജിപ്പിച്ചതിന് ശേഷമുള്ള ഡയറക്ട് കറന്റ് പോസിറ്റീവ് പോൾ, ഡയറക്ട് കറന്റ് നെഗറ്റീവ് പോൾ, ഗ്രൗണ്ട് വയർ മഞ്ഞ-പച്ച നിറത്തിലുള്ള ഗ്രൗണ്ട് എന്നിവ ഉൾപ്പെടുന്നു.
കമ്മ്യൂണിക്കേഷൻ വയറിംഗ്
നിലവിലെ മോണിറ്ററിംഗ് മൊഡ്യൂൾ ഒരു പ്രത്യേക ബ്രാഞ്ചിൻ്റെ കറണ്ടിൽ പെട്ടെന്നുള്ള മാറ്റം കണ്ടെത്തുമ്പോൾ, അത് ആദ്യം ഒരു അലാറം പുറപ്പെടുവിക്കും, തുടർന്ന് ട്രിപ്പിംഗ് യൂണിറ്റ് ട്രിപ്പ് ചെയ്യാനും സർക്യൂട്ട് ബ്രേക്കർ തുറക്കാനും ഡ്രൈവ് ചെയ്യുന്നത് വൈകും. ചെലവ് ഘടകങ്ങൾ കണക്കിലെടുക്കുമ്പോൾ, ഇത് ചേർക്കേണ്ടതില്ല.
ടെർമിനൽ വലുപ്പവും വയർ വ്യാസവും
വ്യത്യസ്ത ടെർമിനലുകൾക്ക് അനുയോജ്യമായ കേബിളുകൾ തിരഞ്ഞെടുക്കുന്നതിന് ഉപയോക്താക്കൾക്ക് ചുവടെയുള്ള പട്ടിക പരിശോധിക്കാം.
| ടെർമിനൽ | വലുപ്പം | കേബിൾ പുറം വ്യാസം | ശുപാർശ ചെയ്യുന്ന വയറിംഗ് |
| ഡിസി പോസിറ്റീവ് ഇൻപുട്ട് | PG9-09G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് |
| ഡിസി നെഗറ്റീവ് ഇൻപുട്ട് | PG9-09G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് |
| ഡിസി പോസിറ്റീവ് ഔട്ട്പുട്ട് | PG21-18G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് |
| ഡിസി നെഗറ്റീവ് ഔട്ട്പുട്ട് | PG21-18G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് |
| ഗ്ര ter ണ്ട് ടെർമിനൽ | PG11-10G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | 16mm |
| ആശയവിനിമയ ടെർമിനൽ | PG16-14G | ക്സനുമ്ക്സ-ക്സനുമ്ക്സംമ് | 1.5mm ലോ-റെസിസ്റ്റൻസ് ഫോർ-കോർ ഷീൽഡഡ് ട്വിസ്റ്റഡ് പെയർ |
സോളാർ കോമ്പിനർ ബോക്സ് എൻക്ലോഷർ ഇൻസ്റ്റാൾ ചെയ്യുക
സോളാറിനുള്ള കോമ്പിനർ ബോക്സിന്റെ പ്രീ-ഇൻസ്റ്റാളേഷൻ പരിശോധന
ഇൻസ്റ്റാൾ ചെയ്യുന്നതിന് മുമ്പ് സോളാർ കോമ്പിനർ ബോക്സ്, ഗതാഗത സമയത്ത് സംഭവിച്ചേക്കാവുന്ന ഏതെങ്കിലും നാശനഷ്ടങ്ങൾ തടയുന്നതിന് സമഗ്രമായ പരിശോധന അത്യാവശ്യമാണ്. എന്തെങ്കിലും കേടുപാടുകൾ കണ്ടെത്തിയാൽ, ഉടൻ തന്നെ ഗതാഗത കമ്പനിയെയോ ഉൽപ്പന്ന ദാതാവിനെയോ ബന്ധപ്പെടുകയും പരിശോധനയ്ക്കായി വിശദമായ ഫോട്ടോകൾ എടുക്കുകയും ചെയ്യുക.
ഇൻസ്റ്റലേഷൻ ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക
ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ സോളാർ കോമ്പിനർ ബോക്സ്, ഒരു സ്ഥലം തിരഞ്ഞെടുക്കുക, അത് എളുപ്പത്തിൽ ആക്സസ് ചെയ്യാവുന്ന, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്ന് സംരക്ഷിക്കപ്പെട്ടിരിക്കുന്നു, ഒപ്പം അമിതമായ ചൂടിൽ നിന്നോ ഈർപ്പത്തിൽ നിന്നോ സംരക്ഷിക്കപ്പെടുന്നു. സാധാരണ ഇൻസ്റ്റലേഷൻ ലൊക്കേഷനുകൾ കെട്ടിടത്തിന്റെ വശം, മേൽക്കൂരയ്ക്ക് താഴെ, അല്ലെങ്കിൽ പ്രധാന ഇൻവെർട്ടറിനോ ചാർജ് കൺട്രോളറിനോ സമീപം എന്നിവയാണ്. മൗണ്ടിംഗ് ഉപരിതലം ഘടനാപരമായി ശക്തമാണ് കോമ്പിനർ ബോക്സിന്റെ ഭാരം താങ്ങാനും അറ്റകുറ്റപ്പണികൾക്കായി എളുപ്പത്തിൽ ആക്സസ് അനുവദിക്കാനും ഇത് മതിയാകും.
മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
ദി ഇൻസ്റ്റാളേഷൻ രീതി ഒരു സോളാർ കോമ്പിനർ ബോക്സ് ജോലിസ്ഥലത്തിന്റെ യഥാർത്ഥ സാഹചര്യം അനുസരിച്ച് തിരഞ്ഞെടുക്കാം, സാധാരണയായി ഉൾപ്പെടെ മതിൽ കയറിയത്, പോൾ-മൗണ്ടഡ്, ഒപ്പം നിലത്ത് ഘടിപ്പിച്ചത് ഓപ്ഷനുകൾ.
- മതിൽ കയറിയത്: സുരക്ഷിതമായി ഉറപ്പിക്കാൻ എക്സ്പാൻഷൻ സ്ക്രൂകൾ ഉപയോഗിക്കാൻ ശുപാർശ ചെയ്യുന്നു സോളാർ കോമ്പിനർ ബോക്സ് ഇരുവശത്തുമുള്ള മുൻകൂട്ടി തുരന്ന മൗണ്ടിംഗ് ദ്വാരങ്ങളിലൂടെ ഒരു ചുവരിൽ.
- പോൾ-മൌണ്ട്: സപ്പോർട്ട് ബ്രാക്കറ്റുകളായി ക്ലാമ്പുകളും ആംഗിൾ സ്റ്റീലും ഉപയോഗിക്കുക, ഇൻസ്റ്റാൾ ചെയ്യുക സോളാർ കോമ്പിനർ ബോക്സ് സ്ഥിരത ഉറപ്പാക്കാൻ അവയിൽ സ്ക്രൂകൾ ഉപയോഗിച്ച് ഉറപ്പിക്കുക.
- ഗ്രൗണ്ട്-മൌണ്ട്: ചില ഇൻസ്റ്റാളേഷനുകളിൽ, നിലത്ത് ഉറപ്പുള്ള ഒരു ഫ്രെയിം ഉപയോഗിച്ച് പിന്തുണയ്ക്കാൻ കഴിയും സോളാർ പാനലുകൾക്കുള്ള കോമ്പിനർ ബോക്സ്, പ്രത്യേകിച്ച് വലുതിന് പിവി അറേകൾ.
ഇത് ഉറപ്പാക്കുന്നു സോളാർ പാനൽ കോമ്പിനർ ബോക്സ് ഉറപ്പോടെ ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്, മെക്കാനിക്കൽ സമ്മർദ്ദം കുറയ്ക്കുകയും എല്ലാവർക്കുമുള്ള വയറിംഗ് ലേഔട്ട് ഒപ്റ്റിമൈസ് ചെയ്യുകയും ചെയ്യുന്നു. പിവി കോമ്പിനർ ബോക്സുകൾ സിസ്റ്റത്തിൽ.
ഒരു സോളാർ കോമ്പിനർ ബോക്സ് എങ്ങനെ ഇൻസ്റ്റാൾ ചെയ്യാം: സോളാർ സ്ട്രിംഗ് ഇൻപുട്ടുകൾ വയറിംഗ് ചെയ്യുന്നു
ഓരോ സോളാർ സ്ട്രിങ്ങിനും പോസിറ്റീവ്, നെഗറ്റീവ് വയറുകൾ പ്രവർത്തിപ്പിക്കുക.
- റൺ വയറുകൾ: ഓരോ സോളാർ സ്ട്രിംഗിന്റെയും പോസിറ്റീവ് വയറുകളും നെഗറ്റീവ് കേബിളുകളും കോമ്പിനർ ബോക്സ്. കേബിൾ ഗ്രന്ഥികൾ വഴി വയറുകളെ എൻക്ലോഷറിലേക്ക് കടത്തിവിടുക, അത് ഒരു വെതർപ്രൂഫ് സുരക്ഷിതമായ മുദ്രയും.
- പോസിറ്റീവ് ലീഡുകളെ ബന്ധിപ്പിക്കുക: ഓരോ സ്ട്രിംഗിന്റെയും പോസിറ്റീവ് ലീഡ് ഫ്യൂസ് ഹോൾഡറിന്റെയോ സർക്യൂട്ട് ബ്രേക്കറിന്റെയോ ഇൻപുട്ടുമായി ബന്ധിപ്പിക്കുക. വയറിൽ നിന്ന് ഏകദേശം ½ ഇഞ്ച് (12 മില്ലീമീറ്റർ) ഇൻസുലേഷൻ നീക്കം ചെയ്യുക, അത് ടെർമിനലിലേക്ക് പൂർണ്ണമായും തിരുകുക, നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന ടോർക്കിലേക്ക് സ്ക്രൂ മുറുക്കുക. കൈകൊണ്ട് മുറുക്കുന്നത് പര്യാപ്തമല്ല; ഒരു ടോർക്ക് സ്ക്രൂഡ്രൈവർ വിശ്വസനീയമായ വൈദ്യുത കണക്ഷൻ ഉറപ്പാക്കുന്നു.
- നെഗറ്റീവ് ലീഡുകൾ ബന്ധിപ്പിക്കുക: എല്ലാ സ്ട്രിങ്ങുകളുടെയും നെഗറ്റീവ് ലീഡുകൾ സാധാരണയായി ഒരു പൊതു നെഗറ്റീവ് ബസ്ബാറുമായോ ടെർമിനൽ ബ്ലോക്കുമായോ ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഈ ബസ്ബാർ എല്ലാ നെഗറ്റീവ് കണക്ഷനുകളെയും ഒരൊറ്റ ഒന്നാക്കി സംയോജിപ്പിക്കുന്നു.
പിവി കോമ്പിനർ ബോക്സിൽ നിന്ന് മെയിൻ ഔട്ട്പുട്ട് ബന്ധിപ്പിക്കുക
എല്ലാ സ്ട്രിംഗ് ഔട്ട്പുട്ടുകളും ബന്ധിപ്പിച്ച ശേഷം, നിങ്ങൾ പ്രധാന ഔട്ട്പുട്ട് ബന്ധിപ്പിക്കും, അത് സോളാർ ചാർജ് കൺട്രോളറിലേക്കോ ഇൻവെർട്ടറിലേക്കോ പ്രവർത്തിക്കും.
- പോസിറ്റീവ് ഔട്ട്പുട്ട്: ഫ്യൂസ് ചെയ്തതോ ബ്രേക്ക് ചെയ്തതോ ആയ ബസ്ബാറിന്റെ ഔട്ട്പുട്ട് വശത്തേക്ക് ബന്ധിപ്പിച്ചിരിക്കുന്ന ഒരു വലിയ ഗേജ് വയർ ഉണ്ട്. ഇൻവെർട്ടർ or ചാർജ് കണ്ട്രോളർ.
- നെഗറ്റീവ് ഔട്ട്പുട്ട്: സമാനമായ ഒരു വലിയ ഗേജ് വയർ പ്രധാന നെഗറ്റീവ് ബസ്ബാറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു, അത് പോസിറ്റീവ് ഔട്ട്പുട്ട് വയറിന് സമാന്തരമായി പ്രവർത്തിക്കുന്നു.

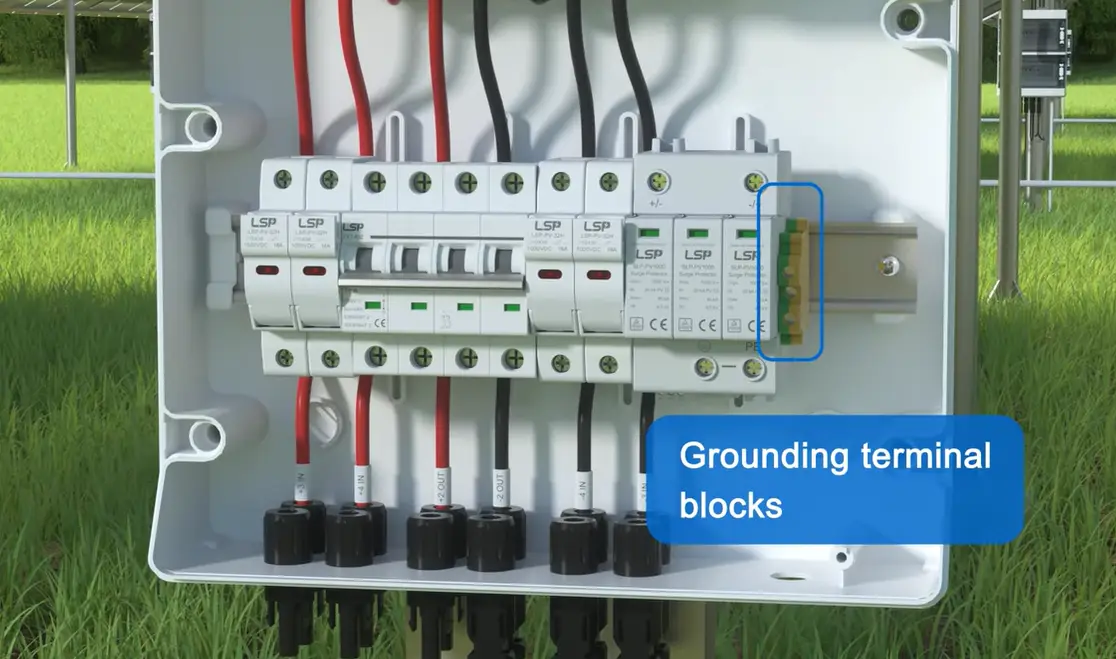

സോളാർ കോമ്പിനർ ബോക്സും ഘടകങ്ങളും ഗ്രൗണ്ട് ചെയ്യുന്നു
നിലംപരിശാക്കൽ ഒരു തിരഞ്ഞെടുപ്പല്ല, വൈദ്യുതാഘാതം തടയുന്നതിനും സമീപത്തുള്ള ഇടിമിന്നൽ ആഗിരണം ചെയ്യാൻ സഹായിക്കുന്നതിനും അത്യാവശ്യമായ ഒരു സുരക്ഷാ മുൻകരുതലാണിത്.
- ഘടക ഗ്രൗണ്ടിംഗ്: ബോക്സിലെ എല്ലാ മെറ്റാലിക്, കറന്റ്-വഹിക്കാത്ത ഭാഗങ്ങളും, എൻക്ലോഷർ, DIN റെയിൽ എന്നിവയുമായി ബന്ധിപ്പിച്ചിരിക്കണം. ഗ്രൗണ്ടിംഗ് ബസ്ബാർ.
- സിസ്റ്റം ഗ്രൗണ്ട്: കോമ്പിനർ ബോക്സ് ഗ്രൗണ്ട് ബസ്ബാറിനെ പ്രധാന സിസ്റ്റം ഗ്രൗണ്ടുമായി ബന്ധിപ്പിക്കുക, സാധാരണയായി ഭൂമിയിലേക്ക് ആഴത്തിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഒരു വടി. ഇത് ഫോൾട്ട് കറന്റുകൾക്ക് സുരക്ഷിതമായ ഒരു പാത നൽകുന്നു.
പിവി കോമ്പിനർ ബോക്സ് ഊർജ്ജസ്വലമാക്കുന്നതിന് മുമ്പുള്ള അന്തിമ പരിശോധനകൾ
പെട്ടി അടയ്ക്കുന്നതിന് മുമ്പ് ഒരു ദൃശ്യ പരിശോധന നടത്തുക. ഉറപ്പാക്കുക എല്ലാ ടോർക്ക്ഡ് കണക്ഷനുകളും സ്പെസിഫിക്കേഷനുള്ളതാണ്.. അത് ഉറപ്പാക്കുക ഷോർട്ട് ഔട്ട് ആകാൻ സാധ്യതയുള്ള അയഞ്ഞ വയറുകളുടെ ഇഴകളൊന്നുമില്ല.. എല്ലാ കണക്ഷനുകളുടെയും ധ്രുവത പരിശോധിക്കുക - പോസിറ്റീവ്, നെഗറ്റീവ് വയർ കൂട്ടിക്കലർത്തുന്നത് അപകടകരവും ഉടനടി അപകടകരവുമാകാം. എല്ലാം ശരിയാണെന്ന് നിങ്ങൾക്ക് ഉറപ്പായാൽ, നിങ്ങൾക്ക് അത് സീൽ ചെയ്ത് അടയ്ക്കാം. അകത്ത്ഇതിനുശേഷം മാത്രമേ നിങ്ങൾ സിസ്റ്റത്തെ ഊർജ്ജസ്വലമാക്കാൻ മുന്നോട്ട് പോകാവൂ, സാധാരണയായി നിങ്ങളുടെ ഇൻവെർട്ടർ നിർമ്മാതാവ് സൂചിപ്പിക്കുന്ന ഒരു നിശ്ചിത ക്രമത്തിൽ ബ്രേക്കറുകൾ ഓണാക്കിയാണ് ഇത് ചെയ്യുന്നത്.
ഡിസി പിവി കോമ്പിനർ ബോക്സിനുള്ള അവശ്യ വയറിംഗ് ഡയഗ്രമുകളും സിസ്റ്റം ഗ്രൗണ്ടും

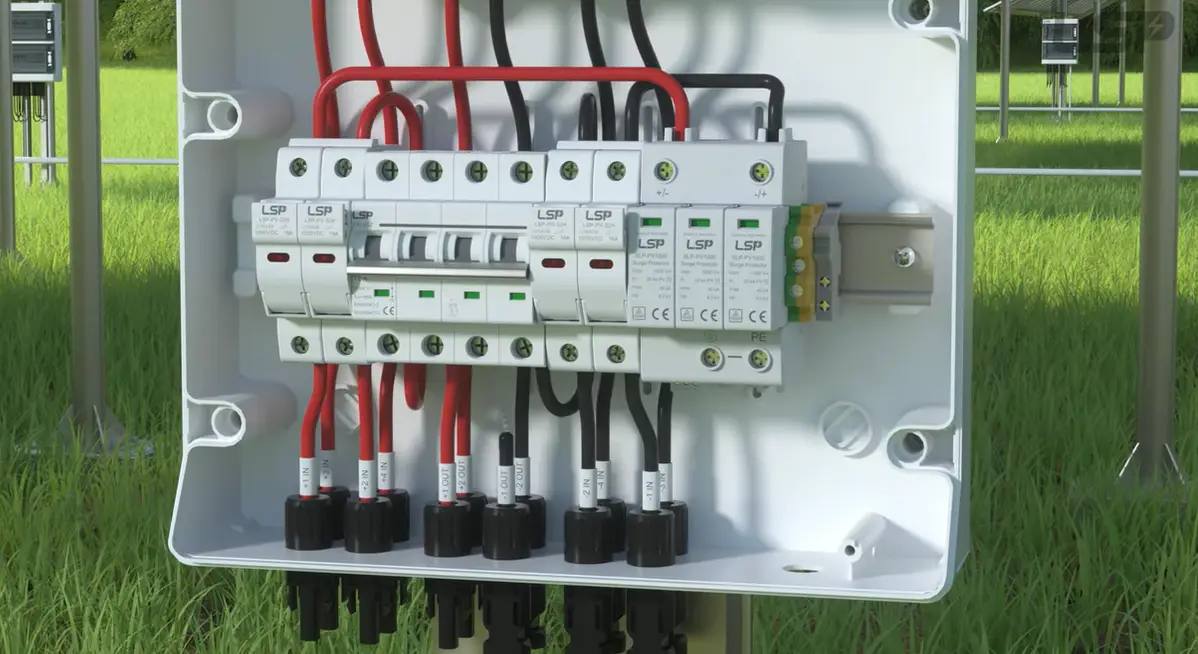

സോളാർ പാനൽ കമ്പൈനർ ബോക്സിന്റെ പ്രധാന ഔട്ട്പുട്ട് വയറിംഗ്
എല്ലാ സ്ട്രിംഗ് ഇൻപുട്ടുകളും ശരിയായി ബന്ധിപ്പിച്ച ശേഷം:
- പോസിറ്റീവ് ഔട്ട്പുട്ട്: ഒരു വലിയ ഗേജ് വയർ ബന്ധിപ്പിക്കുക ഫ്യൂസ് ചെയ്ത/പൊട്ടിയ പോസിറ്റീവ് ബസ്ബാർ ലേക്ക് സോളാർ ചാർജ് കൺട്രോളർ or ഇൻവെർട്ടർവയർ ശരിയായി ഞെരുക്കിയിട്ടുണ്ടോ അല്ലെങ്കിൽ സോൾഡർ ചെയ്തിട്ടുണ്ടോ എന്ന് ഉറപ്പാക്കുക, അമിതമായി ചൂടാകുന്നത് ഒഴിവാക്കാൻ ഇറുകിയ കണക്ഷനുകൾ ഉണ്ടായിരിക്കണം.
- നെഗറ്റീവ് ഔട്ട്പുട്ട്: ഒരു വലിയ ഗേജ് വയർ ബന്ധിപ്പിക്കുക മെയിൻ നെഗറ്റീവ് ബസ്ബാർ പോസിറ്റീവ് ഔട്ട്പുട്ട് വയറിന് സമാന്തരമായി പ്രവർത്തിക്കുന്ന ഇൻവെർട്ടറിലേക്ക്. എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും പോളാരിറ്റി ശരിയാണെന്നും ഉറപ്പാക്കുക.
പ്രധാന ഔട്ട്പുട്ടിന്റെ ശരിയായ കണക്ഷൻ നിർണായകമാണ് കാര്യക്ഷമമായ വൈദ്യുതി കൈമാറ്റം, വോൾട്ടേജ് ഡ്രോപ്പുകൾ തടയുകയും ദീർഘകാല വിശ്വാസ്യത ഉറപ്പാക്കുകയും ചെയ്യുന്നു സോളാർ കോമ്പിനർ ബോക്സ് സിസ്റ്റം.
ഡിസി കോമ്പിനർ ബോക്സിനുള്ള സിസ്റ്റം ഗ്രൗണ്ടിംഗ്
- ഘടക ഗ്രൗണ്ടിംഗ്: ബോക്സിനുള്ളിലെ എല്ലാ ലോഹ, കറന്റ്-വഹിക്കാത്ത ഭാഗങ്ങളും, ഉദാഹരണത്തിന് അകത്ത്, DIN റെയിലുകൾ, ഒപ്പം ബസ്ബാറുകൾ, എന്നിവയുമായി ബന്ധിപ്പിച്ചിരിക്കണം ഗ്രൗണ്ട് ബസ്ബാർ.
- സിസ്റ്റം ഗ്രൗണ്ട്: കോമ്പിനർ ബോക്സ് ഗ്രൗണ്ടിംഗ് ബസ്ബാർ പ്രധാന സിസ്റ്റം ഗ്രൗണ്ടുമായി ബന്ധിപ്പിക്കണം, സാധാരണയായി ഒരു ഗ്രൗണ്ടിംഗ് വടി ഭൂമിയിലേക്ക് ഇടിച്ചുകയറ്റുക. വയറുകൾ കഴിയുന്നത്ര ചെറുതും നേരെയുമായിരിക്കുക, കുറഞ്ഞത് 16 mm² ക്രോസ്-സെക്ഷണൽ ഏരിയ ഉണ്ടായിരിക്കുക. ഫലപ്രദമായ മിന്നൽ സംരക്ഷണം ഉറപ്പാക്കാൻ ഗ്രൗണ്ടിംഗ് പ്രതിരോധം 4 ഓംസിൽ കൂടരുത്.
ശരിയായ ഗ്രൗണ്ടിംഗ് ഇൻസ്റ്റാളറുകളെ സംരക്ഷിക്കുക മാത്രമല്ല വൈദ്യുത ഷോക്ക് മാത്രമല്ല അനുവദിക്കുന്നു സംരക്ഷണ ഉപാധികൾ (SPD- കൾ) ഉയർന്ന വോൾട്ടേജ് സർജുകളെ സുരക്ഷിതമായി വഴിതിരിച്ചുവിടാൻ.
അന്തിമ പരിശോധനകളും കമ്മീഷൻ ചെയ്യലും
പ്രീ-കമ്മീഷനിംഗ് പരിശോധന
ഊർജ്ജസ്വലമാക്കുന്നതിന് മുമ്പ് സോളാർ കോമ്പിനർ ബോക്സ്:
- എല്ലാത്തിന്റെയും ഒരു ദൃശ്യ പരിശോധന നടത്തുക ബസ്ബാറുകൾ, ടെർമിനലുകൾ, അവശിഷ്ടങ്ങൾ അല്ലെങ്കിൽ അയഞ്ഞ കണക്ഷനുകൾക്കുള്ള വയറിംഗ്.
- എല്ലാം പരിശോധിക്കുക ആന്തരിക വയറിംഗ് എതിരായി സോളാർ കോമ്പിനർ ബോക്സ് വയറിംഗ് ഡയഗ്രം.
- ഒരു ഉദാഹരണം മൾട്ടിമീറ്റർ or ബാഹ്യ മീറ്റർ ഓരോ സ്ട്രിംഗിലും വോൾട്ടേജ് അളക്കുന്നതിനും ശരിയായ റീഡിംഗുകൾ ഉറപ്പാക്കുന്നതിനും.
- എല്ലാ ഫ്യൂസുകളും അല്ലെങ്കിൽ ബ്രേക്കറുകളും ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെന്നും ടോർക്ക് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
സിസ്റ്റത്തെ ഊർജ്ജസ്വലമാക്കുന്നു
എല്ലാ പരിശോധനകളും പൂർത്തിയാക്കിയതിനുശേഷം മാത്രം:
- അടയ്ക്കുക ഒപ്പം ആവരണം അടയ്ക്കുക.
- ശുപാർശ ചെയ്യുന്ന ക്രമത്തിൽ ഇന്റേണൽ ബ്രേക്കറുകൾ ഓണാക്കുക. ഇൻവെർട്ടർ നിർമ്മാതാവ്.
- ശരിയായ വോൾട്ടേജ്, കറന്റ്, സാധാരണ പ്രവർത്തനം എന്നിവയ്ക്കായി സിസ്റ്റം നിരീക്ഷിക്കുക.
- എല്ലാം സ്ഥിരീകരിക്കുക ഓവർകറൻ്റ് സംരക്ഷണ ഉപകരണങ്ങൾ ശരിയായി പ്രവർത്തിക്കുകയും അസാധാരണമായ ചൂടാക്കൽ സംഭവിക്കാതിരിക്കുകയും ചെയ്യുന്നു.
ഈ ഘട്ടങ്ങൾ പാലിക്കുന്നത് ഉറപ്പാക്കുന്നു പിവി കോമ്പിനർ ബോക്സ് സിസ്റ്റം സുരക്ഷിതവും വിശ്വസനീയവുമാണ്, കൂടാതെ ഒപ്റ്റിമൽ കാര്യക്ഷമതയിൽ പ്രവർത്തിക്കുന്നു.
ഇടിമിന്നലിൽ നിന്നും കൊടുങ്കാറ്റിൽ നിന്നും നിങ്ങളുടെ നിക്ഷേപത്തെ സംരക്ഷിക്കുന്നു
മിന്നലും കുതിച്ചുചാട്ടവും സോളാർ കോമ്പിനർ ബോക്സിനെ ഭീഷണിപ്പെടുത്തുന്നത് എന്തുകൊണ്ട്?
നിങ്ങളുടെ സോളാർ അറേ ഒരു തുറന്ന വൈദ്യുത സംവിധാനമാണ്, അത് അന്തർലീനമായി ദുർബലമാക്കുന്നു അന്തരീക്ഷ വൈദ്യുത സംഭവങ്ങൾ. നേരിട്ടുള്ള മിന്നൽ ആഘാതം ഇൻവെർട്ടറുകളെയും മറ്റ് സെൻസിറ്റീവ് ഇലക്ട്രോണിക്സുകളെയും നശിപ്പിക്കും. സമീപത്തുള്ള ആഘാതം പോലും വയറിംഗിൽ ശക്തമായ വോൾട്ടേജ് കുതിച്ചുചാട്ടത്തിന് കാരണമാകും, ഇത് വയറിംഗിന് കേടുവരുത്തും. സോളാർ കോമ്പിനർ ബോക്സ് ബന്ധിപ്പിച്ച ഘടകങ്ങളും.
എ ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തു സോളാർ കോമ്പിനർ ബോക്സ് സംയോജിതമായി സർജ് പ്രൊട്ടക്ഷൻ ഉപകരണങ്ങൾ (SPD-കൾ) പ്രതിരോധത്തിന്റെ ആദ്യ നിരയായി പ്രവർത്തിക്കുന്നു. എസ്പിഡികൾ ഇവയുമായി സഹകരിച്ച് പ്രവർത്തിക്കുന്നു ശരിയായ ഗ്രൗണ്ടിംഗ് ഉയർന്ന വോൾട്ടേജ് സർജുകൾ നിർണായക ഉപകരണങ്ങളിൽ എത്തുന്നതിനുമുമ്പ് ഭൂമിയിലേക്ക് സുരക്ഷിതമായി തിരിച്ചുവിടുന്ന ഒരു കുറഞ്ഞ പ്രതിരോധ പാത നൽകുന്നതിന്.

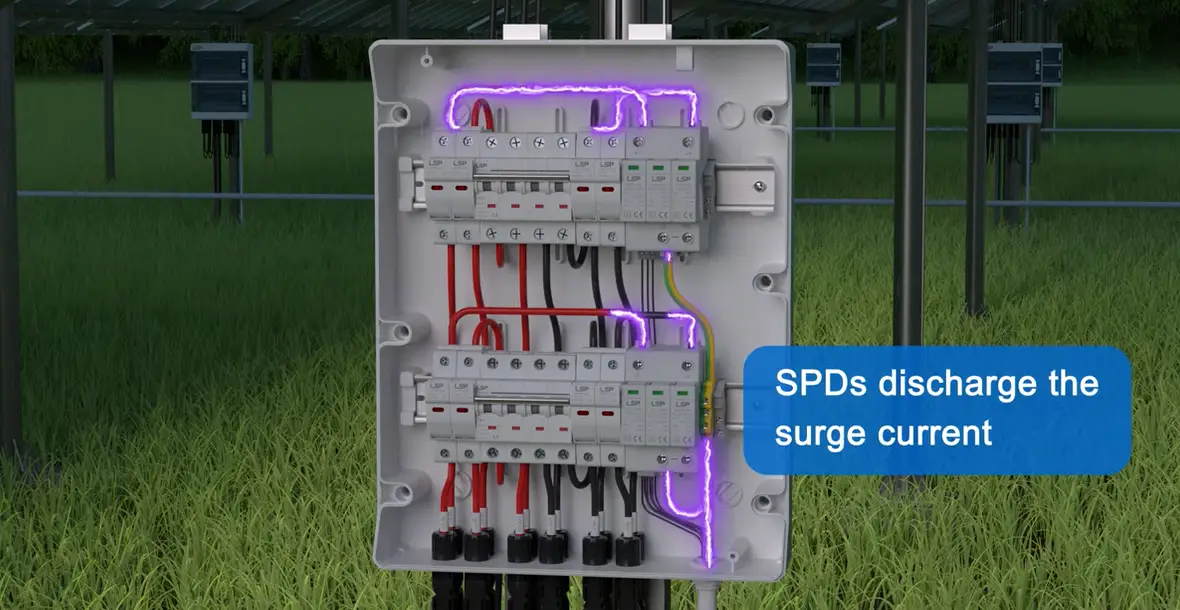

SPD-കൾ എങ്ങനെ പ്രവർത്തിക്കുന്നു
A സംരക്ഷണ ഉപാധിയെ സംരക്ഷിക്കുക സിസ്റ്റം വോൾട്ടേജ് നിരന്തരം നിരീക്ഷിക്കുന്നു.
- സാധാരണ വോൾട്ടേജിൽ, SPD നിഷ്ക്രിയമായി തുടരും.
- ഒരു ഉയർന്ന വോൾട്ടേജ് കുതിച്ചുചാട്ടം സംഭവിക്കുമ്പോൾ, SPD ഉടൻ തന്നെ ഭൂമിയിലേക്ക് ഒരു താഴ്ന്ന പ്രതിരോധ പാത സ്ഥാപിക്കുകയും, ദോഷകരമായ ഊർജ്ജം ഭൂമിയിൽ നിന്ന് അകറ്റുകയും ചെയ്യുന്നു. സോളാർ കോമ്പിനർ ബോക്സ് കണക്ട് ചെയ്തു ഇൻവെർട്ടർ.
- ഈ പ്രക്രിയയിൽ SPD-കൾ തരംതാഴ്ത്തപ്പെടുകയോ പരാജയപ്പെടുകയോ ചെയ്തേക്കാം, എന്നാൽ താഴെത്തട്ടിലേക്ക് പോകുന്ന കൂടുതൽ ചെലവേറിയ ഘടകങ്ങൾ സംരക്ഷിക്കാൻ അവ സ്വയം ത്യാഗം ചെയ്യുന്നു.
പൂർണ്ണ സംരക്ഷണത്തിനായി, SPD-കൾ ഇൻസ്റ്റാൾ ചെയ്യണം:
- ഡിസി സൈഡ്: ഉള്ളിൽ സോളാർ കോമ്പിനർ ബോക്സ് എല്ലാ പോസിറ്റീവ്, നെഗറ്റീവ് ബസ്ബാറുകളിലും.
- എസി സൈഡ്: ഗ്രിഡ്-സൈഡ് സർജുകളിൽ നിന്ന് പരിരക്ഷിക്കുന്നതിന് പ്രധാന സർവീസ് പാനലിലോ ഇൻവെർട്ടർ ഇൻപുട്ടിലോ.
പ്രൊഫഷണൽ-ഗ്രേഡ് SPD-കൾ തിരഞ്ഞെടുക്കൽ.
ഉയർന്ന നിലവാരമുള്ള SPD തിരഞ്ഞെടുക്കുന്നത് നിങ്ങളുടെ വിശ്വസനീയമായ സർജ് പരിരക്ഷ ഉറപ്പാക്കുന്നു സോളാർ കോമ്പിനർ ബോക്സ് സിസ്റ്റം:
- പാലിക്കണം IEC/EN 61643-11 മാനദണ്ഡങ്ങൾ.
- ഉയർന്ന സർജ് കറന്റുകൾ (ഉദാ: 20kA–40kA) ചെറുക്കണം.
- ഭവനം തീജ്വാലയെ പ്രതിരോധിക്കുന്നതായിരിക്കണം, ലോഹ ഭാഗങ്ങൾ നാശത്തെ പ്രതിരോധിക്കുന്നതായിരിക്കണം (ഉദാ: ഉപ്പ് സ്പ്രേ പരീക്ഷിച്ചു).
- മോഡുലാർ ഡിസൈൻ എളുപ്പത്തിൽ മാറ്റിസ്ഥാപിക്കാനും അറ്റകുറ്റപ്പണികൾ നടത്താനും അനുവദിക്കുന്നു, അതുവഴി പ്രവർത്തനരഹിതമായ സമയം കുറയ്ക്കുന്നു.
ഇൻവെർട്ടറുകൾക്ക് കേടുപാടുകൾ സംഭവിക്കുന്നത് ഒഴിവാക്കുന്നതിനും ചെലവേറിയ സിസ്റ്റം അറ്റകുറ്റപ്പണികൾ കുറയ്ക്കുന്നതിനും പ്രൊഫഷണൽ SPD-കൾ ഉപയോഗിക്കുന്നത് അത്യാവശ്യമാണ്.
SPD-യ്ക്കുള്ള ഇൻസ്റ്റലേഷൻ നുറുങ്ങുകൾ
- മൗണ്ട് SPD-കൾ സമീപത്ത് ഡിസി ബസ്ബാറുകൾ അകത്ത് സോളാർ കോമ്പിനർ ബോക്സ്.
- ഇംപെഡൻസ് കുറയ്ക്കുന്നതിന് വയറിംഗ് കഴിയുന്നത്ര ചെറുതും നേരെയുമായി സൂക്ഷിക്കുക.
- ശരിയായ പോളാരിറ്റിയും ഗ്രൗണ്ടിംഗ് കണക്ഷനും ഉറപ്പാക്കുക.
- SPD റേറ്റിംഗുകൾ കവിഞ്ഞതായി പരിശോധിക്കുക പരമാവധി സിസ്റ്റം വോൾട്ടേജ്.
ഇൻസ്റ്റാളേഷൻ സമയത്ത് ഒഴിവാക്കേണ്ട സാധാരണ തെറ്റുകൾ
An ഇൻസ്റ്റാളേഷൻ നിങ്ങൾ എന്ത് ചെയ്യുന്നു എന്നതിലുപരി, നിങ്ങൾ എന്ത് ചെയ്യുന്നു എന്നതിലും വിജയകരമാകുന്നത് നിങ്ങൾ എന്ത് ചെയ്യുന്നു എന്നതിലും പ്രധാനമാണ്. ഈ കാലയളവിൽ സംഭവിക്കുന്ന ഏറ്റവും സാധാരണവും ചെലവേറിയതുമായ ചില തെറ്റുകൾ താഴെ കൊടുക്കുന്നു. സോളാർ കോമ്പിനർ ബോക്സുകൾ സ്ഥാപിക്കൽ:
- തെറ്റായ ടോർക്ക്: സിസ്റ്റം പരാജയപ്പെടാനുള്ള ഏറ്റവും സാധാരണമായ കാരണങ്ങളിലൊന്ന് അയഞ്ഞ ബന്ധങ്ങൾ. അയഞ്ഞ കണക്ഷനുകൾ പ്രതിരോധം സൃഷ്ടിക്കുന്നു, ഇത് താപം സൃഷ്ടിക്കുന്നു. കാലക്രമേണ, ഈ ചൂട് വയർ ഇൻസുലേഷൻ ഉരുകുകയും ടെർമിനൽ ബ്ലോക്കുകൾക്ക് കേടുപാടുകൾ വരുത്തുകയും ചെയ്യും, കൂടാതെ തീ അപകടങ്ങൾ. എല്ലായ്പ്പോഴും a ഉപയോഗിക്കുക ടോർക്ക് സ്ക്രൂഡ്രൈവർ നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന ടോർക്ക് ക്രമീകരണങ്ങളിലേക്ക് സ്ക്രൂകൾ ശക്തമാക്കാൻ.
- വലിപ്പം കുറഞ്ഞ വയറുകൾ/ഘടകങ്ങൾ: റേറ്റുചെയ്തിട്ടില്ലാത്ത വയറുകൾ, ഫ്യൂസുകൾ അല്ലെങ്കിൽ ബ്രേക്കറുകൾ ഉപയോഗിക്കുന്നത് പരമാവധി കണക്കാക്കിയ കറന്റ് ശല്യപ്പെടുത്തുന്ന ട്രിപ്പിംഗ്, അമിത ചൂടാക്കൽ അല്ലെങ്കിൽ ദുരന്ത പരാജയം എന്നിവയ്ക്ക് കാരണമാകും. സ്ട്രിംഗുകളുടെ എണ്ണം അനുസരിച്ച് എല്ലായ്പ്പോഴും ഘടകങ്ങളുടെ വലുപ്പം മാറ്റുക, ഡിസി കറന്റ് റേറ്റിംഗ് നിന്റേതു സോളാർ കോമ്പിനർ ബോക്സ് സിസ്റ്റം.
- വെള്ളം കയറുക: തെറ്റായി സീൽ ചെയ്ത കേബിൾ എൻട്രികളോ എൻക്ലോഷർ കവറുകളോ ഈർപ്പം ഉള്ളിലേക്ക് കടക്കാൻ അനുവദിക്കുന്നു, ഇത് വളരെ അപകടകരമാണ്. ഉയർന്ന വോൾട്ടേജ് ഡിസി സിസ്റ്റങ്ങൾ. വെള്ളം നാശത്തിനും, ഷോർട്ട് സർക്യൂട്ടുകൾക്കും, ഗ്രൗണ്ട് ഫോൾട്ടുകൾക്കും കാരണമാകും. എല്ലായ്പ്പോഴും പരിശോധിക്കുക. ഐപി റേറ്റിംഗ് കേബിൾ ഗ്രന്ഥികൾക്ക് ചുറ്റും കർശനമായ സീലിംഗ് ഉറപ്പാക്കാനും പാലിക്കാനും.
- വിപരീത ധ്രുവീകരണം: പോസിറ്റീവ് വയറുകളെ നെഗറ്റീവ് ടെർമിനലുകളിലേക്ക് ബന്ധിപ്പിക്കുകയോ തിരിച്ചും ബന്ധിപ്പിക്കുകയോ ചെയ്യുന്നത് ബ്ലോ ഫ്യൂസുകൾ ഉടനടി ഓഫാകും സിസ്റ്റം ഊർജ്ജസ്വലമാക്കുമ്പോൾ ഇൻവെർട്ടറിന് കേടുപാടുകൾ സംഭവിച്ചേക്കാം. സിസ്റ്റം പവർ ചെയ്യുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും ധ്രുവീകരണം രണ്ടുതവണ പരിശോധിക്കുക.
- മോശം ഗ്രൗണ്ടിംഗ്: ഒരു മോശം അല്ലെങ്കിൽ നഷ്ടപ്പെട്ട ഗ്രൗണ്ട് കണക്ഷൻ SPD-കളെ ഫലപ്രദമല്ലാതാക്കുകയും ഗുരുതരമായ ഒരു ഷോക്ക് അപകടം. എല്ലാ ലോഹ ഭാഗങ്ങളും ബന്ധിപ്പിക്കുക സോളാർ കോമ്പിനർ ബോക്സ് ഗ്രൗണ്ടിംഗ് ബസ്ബാറിലേക്ക്, സിസ്റ്റം ഗ്രൗണ്ടിംഗ് പ്രാദേശിക ഇലക്ട്രിക്കൽ കോഡുകൾ പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- ചൂടിനെ അവഗണിക്കൽ: നേരിട്ടുള്ള, തീവ്രമായ സൂര്യപ്രകാശത്തിൽ സ്ഥാപിക്കുന്ന സീൽ ചെയ്ത കോമ്പിനർ ബോക്സ് ഘടകങ്ങളുടെ പ്രവർത്തന താപനില പരിധി കവിഞ്ഞേക്കാം, ഇത് അവയുടെ ആയുസ്സ് കുറയ്ക്കും. സാധ്യമാകുമ്പോഴെല്ലാം, തണലുള്ള സ്ഥലങ്ങളിൽ കോമ്പിനർ ബോക്സ് സ്ഥാപിക്കുക, അല്ലെങ്കിൽ സംരക്ഷണ കവറുകൾ ഉപയോഗിക്കുക.
- നിങ്ങളുടെ കമ്പൈനർ ബോക്സ് ശരിയായി കൈകാര്യം ചെയ്യേണ്ടതിന്റെ പ്രാധാന്യം:ദി സോളാർ കോമ്പിനർ ബോക്സ് വെറുമൊരു വയറുകളുടെ പെട്ടി മാത്രമല്ല ഇത്. ഇത് നിങ്ങളുടെ സിസ്റ്റത്തെ ക്രമീകരിക്കുകയും, ഓവർകറന്റ് സംരക്ഷണം നൽകുകയും, ഊർജ്ജത്തിന്റെ സുരക്ഷിതവും കാര്യക്ഷമവുമായ വിതരണം ഉറപ്പാക്കുകയും ചെയ്യുന്നു. ശരിയായ ഇൻസ്റ്റാളേഷനും അറ്റകുറ്റപ്പണിയും പതിറ്റാണ്ടുകളുടെ വിശ്വസനീയമായ സിസ്റ്റം പ്രവർത്തനം ഉറപ്പാക്കും.
എല്ലാം ഒരുമിച്ച് കൊണ്ടുവരിക: നിങ്ങളുടെ സിസ്റ്റത്തിന്റെ ലിഞ്ച്പിൻ ആയി കോമ്പിനർ ബോക്സ്
ഞങ്ങൾ ഒരു ലളിതമായ ആശയം ഉപയോഗിച്ച് ആരംഭിച്ചു: ഒരു സോളാർ കോമ്പിനർ ബോക്സ് ഒരു സാധാരണ ജംഗ്ഷൻ ബോക്സിനേക്കാൾ വളരെ കൂടുതലാണ്. ഈ ഗൈഡിലുടനീളം, കൃത്യമായ ഘടക വലുപ്പം മുതൽ വിശദമായത് വരെ ഘട്ടം ഘട്ടമായുള്ള വയറിംഗ് ഗൈഡ്, നിങ്ങളുടെ PV സിസ്റ്റത്തിന്റെ നിർണായക നിയന്ത്രണ കേന്ദ്രം എന്ന നിലയിൽ അതിന്റെ പ്രധാന പങ്ക് ഞങ്ങൾ കണ്ടെത്തി. ഇത് ഓർഗനൈസേഷന്റെ പര്യായമാണ്, കാര്യക്ഷമത, സുരക്ഷ, ഒന്നിലധികം സ്വതന്ത്ര വൈദ്യുതധാരകളെ ഒരൊറ്റ, ശക്തമായ ഊർജ്ജ പ്രവാഹത്തിലേക്ക് ഏകീകരിക്കുന്നു. ശരിയായ വയറിംഗ്, ശരിയായ ടോർക്ക്, കുറ്റമറ്റ പോളാരിറ്റി എന്നിവ സാങ്കേതിക ആവശ്യകതകൾ മാത്രമല്ല; അവയാണ് അടിസ്ഥാനം ആദ്യ ദിവസം മുതൽ നിങ്ങളുടെ സിസ്റ്റം മികച്ച രീതിയിൽ പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുന്നു.
കൂടുതൽ പ്രധാനമായി, നിങ്ങളുടെ നിക്ഷേപം എങ്ങനെ സംരക്ഷിക്കാമെന്നും സാധാരണ തെറ്റുകൾ ഒഴിവാക്കാമെന്നും മനസ്സിലാക്കുന്നത് ഒരു പ്രവർത്തനപരമായ സംവിധാനത്തെ ഈടുനിൽക്കുന്നതും വിശ്വസനീയവുമായ ഒരു ആസ്തിയാക്കി മാറ്റുന്നതിനുള്ള താക്കോലാണ്. മോശം ഗ്രൗണ്ടിംഗ് അല്ലെങ്കിൽ പ്രൊഫഷണൽ ഗ്രേഡ് ഇല്ലാത്ത ഒരു സിസ്റ്റം. സർജ സംരക്ഷണ ഉപാധി (SPD) നേരിട്ട് വൈദ്യുത അപകടസാധ്യതകൾക്ക് വിധേയമാണ്, മാത്രമല്ല അതിന്റെ ദീർഘകാല വിശ്വാസ്യത ഗണ്യമായി കുറയുകയും ചെയ്യും. കോമ്പിനർ ബോക്സ് സിസ്റ്റം സംരക്ഷണം നടപ്പിലാക്കുന്നതിനുള്ള പ്രധാന സ്ഥലമാണിത്, മിന്നൽ ആക്രമണങ്ങളിൽ നിന്നും ആന്തരിക തകരാറുകളിൽ നിന്നും പ്രതിരോധിക്കുന്നതിനുള്ള ആദ്യത്തെ നിർണായക നോഡ് നൽകുന്നു. ഞങ്ങളുടെ ദൗത്യം LSP നൽകാനാണ് പ്രൊഫഷണൽ-ഗ്രേഡ് SPD ഉൽപ്പന്നങ്ങൾ ഈ നിർണായക നോഡിന്റെ സംരക്ഷണ ശേഷി വർദ്ധിപ്പിക്കുന്നതിന്, നിങ്ങളുടെ നിക്ഷേപം പ്രവർത്തിക്കുമെന്ന് ഉറപ്പാക്കാൻ സുരക്ഷിതമായും, കാര്യക്ഷമമായും, ദീർഘകാലത്തേക്കും.
പതിവുചോദ്യങ്ങൾ: സോളാർ കോമ്പിനർ ബോക്സ്, വയറിംഗ്, ഗ്രൗണ്ടിംഗ്, SPD സംരക്ഷണം
സോളാർ സിസ്റ്റങ്ങളിലെ ഡിസി എസ്പിഡികളും എസി എസ്പിഡികളും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?
ഡിസി എസ്പിഡി ഉള്ളിൽ ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട് സോളാർ കോമ്പിനർ ബോക്സ് ഡിസി വശം സംരക്ഷിക്കാൻ, അതേസമയം എസി എസ്പിഡി ഇൻവെർട്ടർ ഇൻപുട്ടിനെയോ മെയിൻ പാനലിനെയോ ഗ്രിഡ്-സൈഡ് സർജുകളിൽ നിന്ന് സംരക്ഷിക്കുക. രണ്ടും ഉപയോഗിക്കുന്നത് പൂർണ്ണ വൈദ്യുതി ഉറപ്പാക്കുന്നു. സൗരോർജ്ജ സംവിധാന സംരക്ഷണം.
സർജ് പ്രൊട്ടക്ഷൻ (SPD) ഇല്ലാതെ എനിക്ക് ഒരു സോളാർ കോമ്പിനർ ബോക്സ് ഉപയോഗിക്കാമോ?
സാങ്കേതികമായി അതെ, പക്ഷേ ശുപാർശ ചെയ്യുന്നില്ല. ഇല്ലാതെ എസ്പിഡികൾ, സൗരയൂഥം ഇടിമിന്നലിനും തിരമാലകൾക്കും ഇരയാകാൻ സാധ്യതയുണ്ട്, ഇൻവെർട്ടറുകൾക്ക് കേടുപാടുകൾ സംഭവിക്കാനുള്ള സാധ്യതയുണ്ട്, സൌരോര്ജ പാനലുകൾ, മറ്റ് സെൻസിറ്റീവ് ഉപകരണങ്ങൾ.
എനിക്ക് സോളാർ പാനലുകളും കോമ്പിനർ ബോക്സും ഗ്രൗണ്ട് ചെയ്യേണ്ടതുണ്ടോ?
അതെ. ശരിയാണ് സോളാർ പാനലുകളുടെ ഗ്രൗണ്ടിംഗ് ഒപ്പം സോളാർ കോമ്പിനർ ബോക്സ് സുരക്ഷയ്ക്കും ഫലപ്രദത്തിനും അത്യാവശ്യമാണ് സുരക്ഷ വർദ്ധിപ്പിക്കുകഎല്ലാ ലോഹ ഭാഗങ്ങളും ഗ്രൗണ്ടിംഗ് ബസ്ബാറുമായി ബന്ധിപ്പിക്കുക, തുടർന്ന് ഒരു വടി അല്ലെങ്കിൽ ഗ്രിഡ് ഉപയോഗിച്ച് സിസ്റ്റം ഗ്രൗണ്ടുമായി ബന്ധിപ്പിക്കുക, 4 Ω-ൽ താഴെയുള്ള പ്രതിരോധം ഉറപ്പാക്കുക.
ഒരു കോമ്പിനർ ബോക്സിലേക്ക് സോളാർ പാനലുകൾ എങ്ങനെ ബന്ധിപ്പിക്കാം?
ഓരോന്നിൽ നിന്നും പോസിറ്റീവ്, നെഗറ്റീവ് വയറുകൾ പ്രവർത്തിപ്പിക്കുക സോളാർ സ്ട്രിംഗ് ലേക്ക് സോളാർ കോമ്പിനർ ബോക്സ്.
- പോസിറ്റീവ് വയറുകൾ ഫ്യൂസുകളുമായോ ബ്രേക്കറുകളുമായോ ബന്ധിപ്പിക്കുക; നെഗറ്റീവ് വയറുകൾ കോമൺ ബസ്ബാറുമായി ബന്ധിപ്പിക്കുക.
- എല്ലാ വയറുകൾക്കും ശരിയായ പോളാരിറ്റി, ശരിയായ ടോർക്ക്, ഗ്രൗണ്ടിംഗ് എന്നിവ ഉറപ്പാക്കുക.
ഒരു സോളാർ കോമ്പിനർ ബോക്സിന് എത്ര സ്ട്രിംഗുകൾ കൈകാര്യം ചെയ്യാൻ കഴിയും?
ഇത് ആശ്രയിച്ചിരിക്കുന്നു കോമ്പിനർ ബോക്സ് ഡിസൈൻ. മിക്കതും സോളാർ കോമ്പിനർ ബോക്സുകൾ 4–12 സ്ട്രിംഗുകളെ പിന്തുണയ്ക്കുന്നു. ഭാവിയിലെ വിപുലീകരണത്തിനായി അധിക ടെർമിനലുകൾ ശുപാർശ ചെയ്യുന്നു.
സോളാർ കോമ്പിനർ ബോക്സ് സ്ഥാപിക്കുമ്പോൾ സാധാരണയായി സംഭവിക്കുന്ന തെറ്റുകൾ എന്തൊക്കെയാണ്?
സാധാരണ തെറ്റുകൾ ഉൾപ്പെടുന്നു:
- തെറ്റായ ടോർക്ക്
- വിപരീത ധ്രുവീകരണം
- തെറ്റായ ഗ്രൗണ്ടിംഗ്
- വെള്ളം ഉൾപ്പെടുത്തൽ
- വലിപ്പം കുറഞ്ഞ വയറുകളോ ഘടകങ്ങളോ ഉപയോഗിക്കുന്നത്
- മോശം ചൂട് മാനേജ്മെന്റ്
