MOV 서지 보호란?
MOV 서지 보호기 정의
A MOV 서지 보호기 를 사용하는 장치입니다. 금속 산화물 배리스터(MOV) 전기 시스템을 갑작스러운 전압 상승으로부터 보호합니다. MOV는 전원과 민감한 장비 사이의 게이트키퍼 역할을 합니다. 정상 전압에서는 MOV가 비활성 상태로 유지됩니다. 서지가 발생하면 MOV는 빠르게 저항을 변경하고 서지 전류를 접지 시스템으로 전환합니다. 이 동작은 과전압을 차단하고 연결된 장치에 과전압이 도달하는 것을 방지하는 데 도움이 됩니다.
팁: 팁: 항상 MOV 서지 보호기 보호하려는 장비에 최대한 가깝게 배치하세요. 이 배치는 서지 전류가 지면에 도달하는 최단 경로를 보장합니다.
서지 보호 장치에 MOV가 사용되는 이유
MOV는 서지 보호에 이상적인 고유한 전기적 특성을 가지고 있습니다. 전압 스파이크에 나노초 이내에 빠르게 반응합니다. 이러한 빠른 반응 시간은 간접 낙뢰 서지 이벤트 및 스위칭 과도 전류로부터 최신 전자 제품을 보호하는 데 매우 중요합니다. MOV는 높은 서지 전류를 처리하고 과전압을 더 안전한 수준으로 클램핑할 수 있습니다.
SPD에서 MOV를 사용하는 주요 이유는 다음과 같습니다:
전압 서지에 대한 빠른 대응
높은 에너지 처리 능력
서지 전류를 접지 시스템으로 전환하는 기능
AC 및 DC 회로 모두에서 안정적인 성능 제공
최신 전자 제품을 위한 MOV 서지 보호의 중요성
최신 전자기기는 구형 기기보다 전압 변동에 더 민감합니다. 마이크로프로세서, 통신 장비, 제어 시스템은 작은 서지에도 오작동하거나 고장날 수 있습니다. A MOV 서지 보호기 는 과전압을 차단하고 귀중한 장비를 보호하는 1차 방어선을 제공합니다. 이러한 보호 기능은 전자기기의 수명을 연장하고 서지 관련 장애로 인한 다운타임을 줄여줍니다.
다음과 같은 이점을 고려해 보십시오:
혜택 | 설명 |
|---|---|
장비 수명 | 전압 서지로 인한 마모 및 손상 감소 |
운영 신뢰성 | 예기치 않은 종료 및 데이터 손실 최소화 |
비용 절감 | 값비싼 수리 및 교체 방지 |
안전 | 전기적 결함으로 인한 화재 또는 손상 위험 감소 |
MOV 서지 보호기의 작동 원리
정상 작동 조건
A MOV 서지 보호기 정상 전압 레벨에서는 수동적인 상태를 유지합니다. 이 장치는 전원 공급 장치와 보호하는 장비를 가로질러 연결됩니다. 표준 작동 조건에서 전압은 MOV의 임계값 이하로 유지됩니다. 서지 보호기 내부의 MOV는 고저항 장벽처럼 작동합니다. 전류를 전도하지 않으므로 전기 시스템이 평소와 같이 작동합니다. 이 설계는 서지 보호기가 정상적인 전기 흐름을 방해하지 않도록 보장합니다.
팁: 팁: 시스템 전압이 항상 다음과 같은 정격과 일치하는지 확인하십시오. MOV 서지 보호기. 이 단계를 통해 불필요한 마모를 방지하고 디바이스의 수명을 연장할 수 있습니다.
서지 이벤트 발생 시 대응
전압 서지가 발생하면 상황은 빠르게 변합니다. 서지 보호기 내부의 MOV가 과전압을 감지합니다. 저항이 급격히 떨어집니다. 이제 MOV는 저저항 경로 역할을 합니다. 보호 장비 대신 서지 전류가 흐르도록 하여 과전압을 클램핑합니다. 이 동작은 25나노초 이내에 이루어집니다. 빠른 응답은 간접적인 낙뢰 서지 이벤트 또는 스위칭 과도 전류로부터 민감한 전자기기를 보호하는 데 매우 중요합니다.
서지 이벤트 발생 시 일반적인 순서입니다:
전원 라인에 서지가 나타납니다.
MOV는 과전압을 감지합니다.
MOV의 저항이 감소합니다.
서지 전류는 MOV를 통해 우회합니다.
MOV는 과전압을 더 안전한 수준으로 클램핑합니다.
이 프로세스는 연결된 디바이스의 안전과 안정성을 유지하는 데 도움이 됩니다.
과도한 서지 에너지를 접지로 전환하기
의 주요 기능 MOV 서지 보호기 는 서지 전류를 접지 시스템으로 전환하는 것입니다. MOV가 전도되면 민감한 장비에서 과도한 에너지를 차단합니다. 접지 시스템은 이 에너지를 안전하게 대지로 전달합니다. 이 단계는 서지가 전자기기를 손상시키거나 오작동을 일으키는 것을 방지합니다.
참고: 효과적인 서지 보호를 위해서는 적절한 접지 시스템이 필수적입니다. 접지가 제대로 이루어지지 않으면 MOV가 서지 전류를 효율적으로 전환할 수 없습니다.
서지가 지나간 후 MOV가 고저항 상태로 돌아갑니다. 전기 시스템이 정상 작동을 재개합니다. 이 자동 리셋 기능 덕분에 MOV 기반 서지 보호기는 안정적이고 유지 관리가 쉽습니다.
MOV 작동에서 소스 임피던스의 역할
소스 임피던스 가 어떻게 MOV 서지 보호기 작동합니다. 소스 임피던스는 서지가 전원 공급 장치에 도달하기 전에 배선 및 전원 공급 장치에 존재하는 저항과 리액턴스를 나타냅니다. SPD. 이 값은 서지 전류가 흐르는 양에 영향을 줍니다. MOV 전압이 급증하는 동안.
서지 이벤트가 발생하면 총 서지 전류는 서지 전압과 소스 임피던스에 따라 달라집니다. 소스 임피던스가 낮을수록 더 많은 서지 전류가 MOV 빠르게. 소스 임피던스가 높으면 서지 전류가 제한되어서 MOV 하지만 장치가 과전압을 얼마나 잘 차단하는지도 영향을 미칠 수 있습니다.
팁: 설치 시 항상 배선 길이와 유형을 고려하십시오. MOV 서지 보호기. 전선이 짧고 굵을수록 소스 임피던스가 낮아져 SPD 더 빠르고 효과적으로 대응할 수 있습니다.
소스 임피던스가 미치는 영향은 다음과 같습니다. MOV 작동합니다:
낮은 소스 임피던스:
서지 전류가 MOV 빠르게.
그 MOV 는 짧은 시간에 더 높은 전류를 처리해야 합니다.
이 장치는 과전압을 더 급격하게 차단하여 민감한 장비를 보호합니다.
높은 소스 임피던스:
서지 전류는 더 천천히 상승합니다.
그 MOV 는 스트레스를 덜 받지만 과전압을 단단히 고정하지 못할 수 있습니다.
민감한 전자 제품에는 더 높은 통과 전압이 표시될 수 있습니다.
MOV 서지 보호를 최적화하는 방법:
사이에 짧고 직접적인 연결을 사용하십시오. SPD 그리고 보호 장비.
저항과 인덕턴스를 최소화하는 와이어 크기를 선택합니다.
놓으십시오 MOV 서지 보호기 전력선이나 장비의 진입 지점에 최대한 가깝게 배치합니다.
참고: 올바르게 설치하면 MOV 는 서지 전류를 접지 시스템으로 효율적으로 전환할 수 있습니다. 이 단계는 전자기기의 보호 수준을 최대화합니다.
소스 임피던스를 이해하면 사용자가 최고의 성능을 얻을 수 있습니다. MOV 서지 보호기. 배선 및 설치를 관리함으로써 다음을 보장할 수 있습니다. SPD 과전압을 신속하게 차단하고 간접적인 낙뢰 서지 이벤트와 스위칭 과도 전류로부터 장비를 안전하게 보호합니다.
서지 보호기의 MOV는 어떤 역할을 하나요?
과도 과전압에 대한 1차 방어선
MOV의 주요 보호막 역할을 합니다. 서지 보호 장치. 간접 낙뢰 서지 또는 스위칭 이벤트와 같은 과도 과전압이 전력선을 통과할 때 MOV는 갑작스러운 전압 증가를 감지합니다. 그러면 MOV는 고저항 상태에서 저저항 상태로 변경됩니다. 이러한 빠른 전환을 통해 MOV는 과전압을 클램프하고 서지 전류를 접지 시스템으로 전환할 수 있습니다. MOV는 즉각적으로 작동하여 서지가 민감한 장비에 도달하는 것을 방지합니다.
팁: 서지 보호 장치를 장비 진입 지점에 최대한 가깝게 설치하세요. 이렇게 배치하면 MOV가 신속하게 대응하고 손상 위험을 최소화할 수 있습니다.
렛스루 전압 제한(위)
렛스루 전압(Up이라고도 함)은 서지 이벤트 발생 시 서지 보호 장치에 나타나는 최대 전압을 나타냅니다. MOV는 이 전압을 제한하는 데 중요한 역할을 합니다. 서지가 발생하면 MOV는 과전압을 연결된 장비에 안전한 수준으로 클램핑합니다. 통과 전압이 낮을수록 보호 기능이 향상됩니다.
간단한 표는 MOV가 렛스루 전압을 제한하는 데 어떻게 도움이 되는지 보여줍니다:
서지 이벤트 유형 | 일반적인 렛스루 전압(위) | MOV 액션 |
|---|---|---|
간접 낙뢰 서지 | 낮음에서 보통 | 클램프 과전압 |
과도 전환 | 낮음 | 클램프 과전압 |
MOV는 통과 전압을 안전 한도 이내로 유지하여 민감한 전자기기에 유해한 전압이 발생하지 않도록 합니다.
연결된 장비가 손상되지 않도록 보호
서지 보호 장치의 주요 목표는 귀중한 장비를 손상으로부터 보호하는 것입니다. MOV는 서지 전류에 대한 제어 경로를 제공함으로써 이를 달성합니다. 서지 이벤트가 발생하면 MOV는 과도한 에너지를 보호 장치에서 접지 시스템으로 보냅니다. 이 동작은 전자 부품의 과열, 오작동 또는 영구적인 고장을 방지합니다.
보호 기능을 극대화하려면 사용자는 다음과 같이 해야 합니다:
용도에 맞는 전압 및 서지 정격의 서지 보호 장치를 선택하세요.
전기 시스템이 올바르게 접지되었는지 확인하세요.
서지 보호 장치에 마모 또는 손상 징후가 있는지 정기적으로 검사하세요.
A MOV 서지 보호기 는 산업 제어 시스템, 가전제품, 재생 에너지 설비에 대한 안정적인 방어를 제공합니다. 다음 단계를 따르면 사용자는 장비의 안전과 수명을 유지할 수 있습니다.
참고: 서지 보호 장치를 정기적으로 유지보수하고 적시에 교체하면 일시적인 과전압으로부터 지속적으로 보호할 수 있습니다.
MOV 기반 서지 보호의 한계
한편 MOV 서지 보호 는 과도 과전압에 대한 빠르고 효과적인 방어 기능을 제공하지만, 사용자는 실질적인 한계를 이해해야 합니다. 이러한 경계를 알면 사용자가 최상의 결과를 위해 서지 보호 장치(SPD)를 선택, 설치 및 유지 관리하는 데 도움이 됩니다.
MOV 기반 서지 보호의 주요 제한 사항:
유한 수명:
각각 MOV 는 특정 수의 서지 이벤트만 처리할 수 있습니다. 장치가 과전압을 클램핑할 때마다 소량의 마모가 발생합니다. 시간이 지남에 따라 서지, 특히 간접 낙뢰 서지와 같은 고에너지 이벤트에 반복적으로 노출되면 MOV의 효율성이 떨어집니다.열 스트레스:
큰 서지 전류가 통과하면 MOV, 열이 발생합니다. MOV가 빈번하거나 심한 서지에 직면하면 이 열이 축적될 수 있습니다. 과도한 열 스트레스로 인해 MOV가 성능 저하 또는 고장을 일으킬 수 있습니다. 일부 SPD에는 안전성을 향상시키기 위해 열 차단 기능이 포함되어 있습니다.전류 보호 없음:
MOVs 과전류, 단락 또는 전압 강하로부터 보호하지 않습니다. 과전압 이벤트에만 반응합니다. 사용자는 완벽한 시스템 안전을 보장하기 위해 항상 퓨즈와 같은 적절한 과전류 보호 장치와 SPD를 페어링해야 합니다.시간 경과에 따른 성능 저하:
전기적 특성 MOV 노화에 따라 변화합니다. 클램핑 전압이 감소하여 장치가 더 낮은 전압에서 활성화될 수 있습니다. 이로 인해 성가신 트립이 발생하거나 SPD의 수명이 조기에 종료될 수 있습니다.제한된 에너지 처리:
각각 MOV 의 최대 서지 에너지 등급이 있습니다. 서지가 이 등급을 초과하면 MOV가 고장날 수 있습니다. 서지가 빈번하거나 규모가 큰 지역의 경우 사용자는 에너지 등급이 더 높은 SPD를 선택하고 다단계 보호를 고려해야 합니다.
팁: 정기적으로 검사 및 테스트 MOV 서지 보호기. 마모, 변색의 징후가 보이거나 큰 서지 이벤트가 발생한 후에는 SPD를 교체하세요.
비교 표: MOV 기반 SPD 제한 사항
제한 | 설명 | 주소 지정 방법 |
|---|---|---|
유한 수명 | 반복적인 급증 후 MOV가 마모됨 | 정기 유지 관리 예약 |
열 스트레스 | 대규모 서지로 인한 열 축적 | 열 차단 기능이 있는 SPD 사용 |
전류 보호 없음 | 과전류 또는 처짐으로부터 보호할 수 없음 | 퓨즈 또는 차단기 설치 |
시간 경과에 따른 성능 저하 | 클램핑 전압이 낮아질 수 있음 | 필요에 따라 모니터링 및 교체 |
제한된 에너지 처리 | 서지가 정격을 초과하면 실패할 수 있습니다. | 올바른 SPD 등급 선택 |
MOV 서지 보호를 극대화하는 방법:
선택 SPD 환경에 적합한 서지 등급을 제공합니다.
최적의 성능을 위해 IEC 가이드라인에 따라 장치를 설치하세요.
결합 MOV 서지 보호 전류 제한 퓨즈와 같은 다른 보호 조치와 함께 사용하세요.
SPD의 상태를 모니터링하고 필요한 경우 교체하세요.
이러한 제한 사항을 이해하면 사용자는 정보에 입각한 결정을 내리고 민감한 전자기기를 안정적으로 보호할 수 있습니다. 적절한 선택, 설치 및 유지 관리를 통해 다음을 보장합니다. MOV 서지 보호기 까다로운 환경에서도 과전압을 계속 클램핑하고 서지 전류를 접지 시스템으로 전환합니다.
서지 보호기에서 3 MOV는 무엇을 의미하나요?
서지 보호 장치(SPD)에서 “3 MOV”는 일반적으로 단상 저전압 시스템에서 사용되는 설계로, 주 도체 사이의 과도 과전압을 제한하기 위해 3개의 금속 산화물 배리스터(MOV)가 사용됩니다.
이 구성은 시스템 내의 여러 도체 기준점에 걸쳐 포괄적인 서지 보호 기능을 제공하기 위한 것입니다.
일반적인 3-MOV 구성(단상 시스템)
단상 전력 시스템에서는 일반적인 3-MOV 배열 에는 다음과 같은 보호 경로가 포함됩니다:
라인(L)과 중립(N) 간 이동
라인(L)과 보호 접지(PE) 간 이동
중성(N)과 보호 접지(PE) 간 이동
이 구성을 사용하면 두 가지를 효과적으로 제한할 수 있습니다. 차동 모드 그리고 공통 모드 서지 이벤트에 널리 사용되며 유형 2 및 유형 3 SPD 저전압 배전 시스템용입니다.
3-MOV 디자인을 사용하는 이유
3-MOV 설계의 주요 목적은 서로 다른 도체 조합 간의 과도 과전압을 제어하여 전반적인 보호 범위를 개선하는 것입니다:
그 L-N 보호 경로 스위칭 작동 또는 내부 장애로 인한 차동 모드 과전압을 제한합니다.
그 L-PE 및 N-PE 보호 경로 번개에 의한 과전압과 같이 접지와 관련된 공통 모드 서지를 제한합니다.
3-MOV 구조는 여러 서지 모드를 처리함으로써 다양한 서지 조건에서 보다 안정적인 보호 성능을 지원하고 장비에 대한 서지 보호 및 시스템 안정성을 유지합니다.
중요 참고 사항
서지 보호기의 효과는 MOV 수량만으로 결정되지 않습니다. 성능은 IEC/EN 61643-11에 따라 In, Imax, Up, 시스템 접지, 설치 위치 및 적절한 SPD 조정과 같은 매개 변수에 따라 달라집니다.
MOV 서지 보호기 고장 모드 및 안전
MOV 에이징 및 열 폭주
금속 산화물 배리스터(MOV) ~에서 서지 보호 장치 전기 시스템을 보호하면서 점진적인 노화를 경험합니다. 매번 MOV 과전압을 클램핑하면 소량의 마모가 발생합니다. 시간이 지남에 따라 스위칭 이벤트 또는 유도 낙뢰 서지와 같은 과도 과전압에 반복적으로 노출되면 MOV 가 저하될 수 있습니다. 클램핑 전압이 감소할 수 있으며, 이는 곧 MOV 는 의도한 전압보다 낮은 전압에서 활성화됩니다. 이 변경으로 인해 성가신 트립 또는 조기 작동이 발생할 수 있습니다.
열 폭주는 고령자에게 심각한 위험을 초래합니다. MOVs. 어떤 MOV 가 빈번하거나 높은 에너지 서지에 직면하면 열이 발생합니다. 열이 제대로 방출되지 않으면 내부 온도가 MOV 가 상승합니다. 온도가 상승하면 저항이 더 낮아져 더 많은 전류가 흐르게 됩니다. 이 주기가 빠르게 확대되어 결과적으로 MOV 과열 및 잠재적 고장.
팁: 정기적으로 서지 보호 장치 변색, 부풀어 오르거나 이상한 냄새가 나는지 확인하세요. 이러한 징후는 노화 또는 열 스트레스를 나타낼 수 있습니다.
치명적인 장애 대 수명 종료 장애
MOVs 는 치명적인 장애와 수명 종료 장애라는 두 가지 주요 방식으로 실패할 수 있습니다. 이 차이를 이해하면 사용자가 시스템 안전을 유지하는 데 도움이 됩니다.
치명적인 장애 갑자기 발생합니다. 유도 낙뢰 서지와 같은 매우 큰 서지는 에너지 등급을 초과할 수 있습니다. MOV. 기기에 금이 가거나 타거나 파열될 수 있습니다. 이러한 유형의 고장은 보호 기능을 중단시킬 수 있으며 신속하게 해결하지 않으면 안전에 위험을 초래할 수 있습니다.
수명 종료 실패 는 점진적으로 발생합니다. 그리고 MOV 는 작은 서지가 여러 번 발생하면 과전압을 효과적으로 클램프하는 기능을 상실합니다. 장치는 더 낮은 전압에서 전도되기 시작하여 성가신 트립 또는 지속적인 누설 전류로 이어질 수 있습니다. 이 고장 모드는 항상 눈에 보이는 손상을 일으키는 것은 아니지만 서지 보호기.
고장 모드 | 원인 | 일반적인 징후 | 조치가 필요합니다 |
|---|---|---|---|
치명적 고장 | 극심한 서지 이벤트 | 물리적 손상, 화상 | 즉시 교체하십시오 |
수명 종료 시 고장 | 반복되는 작은 급증, 노화 | 클램핑 전압 감소 | 모니터링 및 교체 |
참고: 검사 또는 교체하기 전에 항상 전원을 분리하십시오. 서지 보호 장치.
온도 퓨즈 및 단로기의 역할
열 퓨즈 그리고 단로기 의 안전에 중요한 역할을 합니다. MOV 기반 서지 보호 장치. 이러한 구성 요소는 MOV. 만약 MOV 열 폭주 또는 반복적인 서지로 인해 과열되면 열 퓨즈가 연결을 끊습니다. MOV 를 회로에서 차단합니다. 이 조치는 화재 위험을 방지하고 주변 장비를 보호합니다.
전형적인 서지 보호기 에는 자동으로 작동하는 열 차단기가 포함되어 있습니다. 온도가 안전 임계값을 초과하면 퓨즈가 녹거나 연결이 끊어집니다. 열 차단기 MOV 를 누르면 전원 라인에서 분리되어 더 이상의 전류 흐름이 중단됩니다.
열 퓨즈 및 단로기로 안전을 보장하는 방법:
선택하십시오 서지 보호 장치 열 보호 기능이 내장되어 있습니다.
경고 표시등이나 상태 표시등이 있는지 정기적으로 장치를 검사하세요.
교체 SPD 열 퓨즈가 작동했거나 장치가 더 이상 보호 기능을 제공하지 않는 경우.
방법: 선택 서지 보호 장치 과도 과전압이 빈번한 환경에서 안전성과 신뢰성을 높이기 위해 열 차단기가 장착된 제품입니다.
MOV가 실패할 때 수행해야 할 작업
어느 때 금속 산화물 배리스터 (MOV) 내부 서지 보호 장치(SPD) 에 장애가 발생하면 사용자는 안전과 시스템 안정성을 유지하기 위해 신속하게 조치를 취해야 합니다. 고장은 노후화, 일시적인 과전압에 반복적으로 노출되거나 한 번의 고에너지 유도 낙뢰 서지로 인해 발생할 수 있습니다. 징후를 인식하고 올바른 단계를 숙지하면 전기 시스템의 추가 손상을 방지하는 데 도움이 됩니다.
MOV 실패의 일반적인 징후는 다음과 같습니다:
SPD 하우징의 변색 또는 화상 자국
불룩하거나 금이 간 MOV 컴포넌트
플라스틱 타는 냄새와 같은 비정상적인 냄새
오류 또는 경고를 표시하는 상태 표시등
지속적인 누설 전류 또는 성가신 트립 발생
경고: SPD를 검사하거나 취급하기 전에 항상 전원을 차단하세요. 이 단계는 사용자를 감전으로부터 보호하고 우발적인 손상을 방지합니다.
실패한 MOV 처리를 위한 단계별 가이드입니다:
실패 식별
SPD에 눈에 보이는 손상이나 경고 표시가 있는지 검사합니다.
멀티미터를 사용하여 비정상적인 누설 전류 또는 클램핑 전압 감소를 확인합니다.
MOV가 더 이상 과전압을 효과적으로 클램프하지 않는지 확인합니다.
SPD 격리
전원 공급 장치에서 SPD를 분리합니다.
접지 시스템이 온전하고 안전하게 유지되는지 확인하세요.
실패한 장치 제거
SPD를 장착 위치에서 조심스럽게 분리합니다.
손상된 동영상에는 뜨겁거나 날카로운 파편이 포함되어 있을 수 있으므로 직접 만지지 마세요.
새 SPD로 교체
애플리케이션에 적합한 전압 정격 및 서지 정격의 교체용 SPD를 선택합니다.
설치 및 테스트 절차는 IEC 표준을 참조하세요.
안전성을 높이기 위해 열 차단기가 내장된 SPD를 사용하는 것이 좋습니다.
시스템 테스트
설치 후 새 SPD가 과전압을 클램핑하고 서지 전류를 접지 시스템으로 전환하는지 확인합니다.
표시등을 확인하고 제조업체 지침에 따라 기능 테스트를 수행합니다.
실행 단계 | 목적 | 안전 팁 |
|---|---|---|
장애 식별 | 눈에 띄지 않는 위험 방지 | 육안 및 전기적 점검 사용 |
SPD 분리 | 안전한 취급 보장 | 먼저 전원 차단 |
장치 제거 | 교체 준비 | 조심해서 다루기 |
SPD 교체 | 서지 보호 복원 | 애플리케이션에 등급 일치 |
테스트 시스템 | 올바른 작동 확인 | IEC 절차 준수 |
팁: 시스템의 모든 SPD에 대한 정기 검사를 예약하세요. MOV 마모 또는 고장을 조기에 감지하면 가동 중단 시간을 줄이고 귀중한 장비를 보호할 수 있습니다.
기억해야 할 핵심 사항:
SPD의 경고 표시나 물리적 손상을 무시하지 마세요.
항상 해당 환경에 필요한 서지 정격 및 전압 정격을 충족하는 SPD를 사용하세요.
적절한 설치 및 유지 관리를 통해 교체 후에도 SPD가 과전압을 계속 클램프하고 서지 전류를 접지 시스템으로 전환할 수 있습니다.
이러한 단계를 수행함으로써 사용자는 효과적인 서지 보호를 유지하고 과도 과전압 및 유도 낙뢰 서지로부터 전기 시스템을 보호할 수 있습니다.
올바른 MOV 서지 보호기 선택하기
주요 선택 매개변수
최고 선택 MOV 서지 보호기 는 몇 가지 중요한 매개변수에 주의를 기울여야 합니다. 사용자는 항상 서지 정격, 전압 정격 및 애플리케이션 요구 사항을 확인한 후 선택해야 합니다. IEC 표준에 따른 서지 정격은 디바이스가 처리할 수 있는 서지 전류의 양을 나타냅니다. 전압 정격은 적절한 작동을 보장하고 조기 마모를 방지하기 위해 시스템 전압과 일치해야 합니다. 애플리케이션 요구 사항에는 장비 유형, 설치 환경, 간접 낙뢰 서지 또는 스위칭 과도 현상에 대한 예상 노출이 포함될 수 있습니다.
팁: 항상 서지 보호기 사용자 환경에서 예상되는 최고 서지 등급과 일치하거나 이를 초과하는 서지 등급으로 설정합니다.
MOV 기반 SPD와 하이브리드 SPD(MOV + GDT) 비교
MOV 기반 서지 보호기 금속 산화물 배리스터를 주요 구성 요소로 사용하여 과전압을 클램핑하고 서지 전류를 접지 시스템으로 전환합니다. 이러한 장치는 25나노초 이내에 응답하며 대부분의 애플리케이션에 안정적인 보호 기능을 제공합니다. 하이브리드 SPD는 MOV와 가스 방전관(GDT)을 결합합니다. GDT는 매우 높은 에너지 서지를 처리하고 서지 전류를 공유하여 MOV의 수명을 연장하는 데 도움이됩니다. 하이브리드 설계는 번개 서지가 자주 또는 심하게 유도되는 환경에서 자주 나타납니다.
참고: 하이브리드 SPD는 열악한 환경에서 더 긴 서비스 수명을 제공할 수 있지만, MOV 기반 SPD는 대부분의 요구 사항에 대해 빠른 응답과 간단한 설치를 제공합니다.
LSP MOV 서지 보호기의 적용 분야

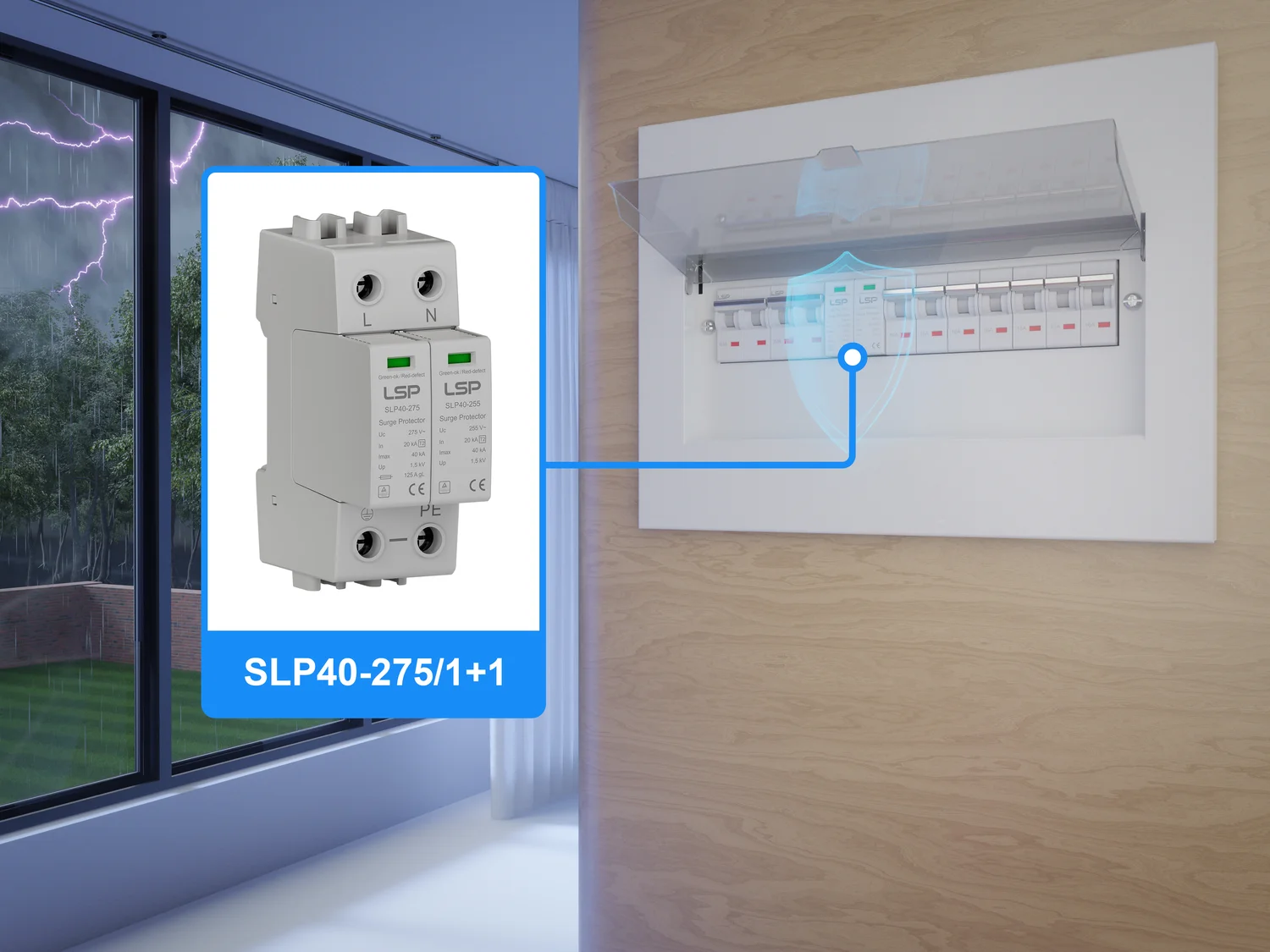

LSP MOV 서지 보호기 는 산업 제어 시스템, 주거 및 상업용 전기 설비, 가전 제품 및 재생 에너지 시스템을 포함한 광범위한 저전압 서지 보호 애플리케이션을 위해 설계되었습니다. 이 제품군은 AC 및 DC 회로를 모두 지원하므로 다양한 배전 환경에서 사용할 수 있습니다.
서지 보호 장치 전문 제조업체인 LSP는 IEC 표준을 준수하는 SPD의 개발 및 생산에 주력하고 있습니다. 제품 설계, 테스트 및 검증에 대한 지속적인 투자를 통해 일관된 성능과 국제 요구 사항 준수를 보장합니다.
LSP MOV 서지 보호기 는 빠른 응답 시간, 높은 서지 에너지 처리 능력, 낮은 전압 보호 레벨(Up), 높은 방전 전류 용량이 특징입니다. 각 장치에는 기계식 상태 표시기가 장착되어 있어 작동 상태와 수명 종료 상태를 시각적으로 빠르게 파악할 수 있습니다.
LSP는 표준 제품 외에도 애플리케이션 중심의 기술 지원, OEM/ODM 맞춤화, 수명 주기 서비스를 제공하여 다양한 설치 시나리오에서 안정적인 서지 보호를 지원합니다.
애플리케이션 노트
LSP MOV 서지 보호기 과도 과전압을 제한하고 서지 전류를 접지로 안전하게 전환하여 장비의 전기적 스트레스를 줄이고 시스템 연속성을 유지하는 데 도움이 됩니다.
자주 묻는 질문
금속 산화물 배리스터(MOV)란 무엇인가요?
A 금속 산화물 배리스터 (MOV) 는 서지 보호 장치 내부의 구성 요소입니다. 전압 스파이크에 빠르게 반응하고 과전압을 차단하여 일시적인 서지로부터 전자기기를 보호하는 데 도움이 됩니다.
MOV 서지 보호기는 어떻게 작동하나요?
An MOV 서지 보호기 전압 레벨을 모니터링합니다. 서지가 감지되면 저항을 변경하고 서지 전류를 접지 시스템으로 전환하여 장비를 안전하게 보호합니다.
사용자가 3-MOV 서지 보호기를 선택해야 하는 이유는 무엇인가요?
A 3-MOV 서지 보호기 는 모든 주요 서지 경로인 라인-중성, 라인-접지, 중성-접지를 포괄합니다. 이 구성은 전기 시스템에 대한 포괄적인 보호 기능을 제공합니다.
사용자는 MOV 서지 보호기를 얼마나 자주 점검해야 하나요?
사용자는 다음을 검사해야 합니다. MOV 서지 보호기 6개월마다 확인하세요. 변색, 부풀어 오르거나 경고 표시가 있는지 살펴보세요. 큰 서지 이벤트가 발생한 후 또는 마모 징후가 나타나면 장치를 교체하세요.
MOV의 수명이 다하면 어떻게 되나요?
어떤 MOV 수명이 다하면 클램핑 전압이 떨어집니다. 장치가 너무 일찍 활성화되거나 장비를 보호하지 못할 수 있습니다. 사용자는 서지 보호기를 즉시 교체해야 합니다.
MOV 서지 보호기는 AC 및 DC 회로를 모두 처리할 수 있나요?
네, MOV 서지 보호기 는 AC 및 DC 전력선을 모두 보호할 수 있습니다. 이러한 다목적성으로 인해 산업 제어, 재생 에너지 및 소비자 전자 제품에 적합합니다.
MOV 기반과 하이브리드 SPD의 차이점은 무엇인가요?
MOV 기반 SPD 보호를 위해 MOV만 사용하세요. 하이브리드 SPD 번개 서지가 자주 발생하는 환경에서 내구성을 높이기 위해 MOV와 가스 방전관(GDT)을 결합합니다.
사용자는 올바른 MOV 서지 보호기를 어떻게 선택하나요?
사용자는 서지 정격(Iimp, In/Imax 또는 Uoc), 전압 정격 및 애플리케이션 요구 사항을 확인해야 합니다. 최적의 보호를 위해 시스템 및 예상 서지 노출과 일치하는 장치를 선택하세요.
