유형 3 SPD는 최종 장치 또는 로컬 배전 지점에 직접 설치된 터미널 수준의 서지 보호 기능을 제공하여 잔류 과전압을 제어하고 서지 전류를 접지로 안전하게 전환합니다.
서버, 컨트롤러 또는 전원 공급 장치와 같은 중요한 전자 장치에 적합하며 업스트림 유형 2 SPD를 보완하여 조정된 다단계 보호 체계를 형성합니다.
IEC/EN 61643-11 표준에 따라 테스트된 유형 3 SPD는 최종 장치 설치의 실제 작동 조건에서 예측 가능한 잔류 전압과 입증된 신뢰성을 제공합니다.
유형 3 / 제3종
1.2/50μs 파형
장비 수준 설치
낮은 잔류 전압
유형 3 SPD는 최종 장치 회로의 잔류 과전압을 제한하기 위해 설치된 서지 보호의 최종 계층을 제공합니다. 업스트림 유형 2 SPD와 함께 구조화된 다단계 보호 시스템을 형성합니다. 24V ~ 230V에서 작동하는 장치에 적합한 유형 3 SPD는 장비 손상 위험을 줄이고 가동 중지 시간을 최소화하며 안정적인 시스템 작동을 유지합니다. 이러한 배치는 효과적인 다단계 서지 보호를 위해 확립된 엔지니어링 관행을 반영합니다.
유형 3 SPD는 다단계 조정 시스템 내에서 서지 보호의 최종 단계를 제공합니다. 민감한 회로 근처에 설치되어 잔류 과전압을 관리하고 예측 가능한 시스템 성능을 보장합니다. 업스트림 유형 2 SPD와의 배치 및 조정은 엔지니어링 모범 사례를 따르며 중요한 장치 및 전체 전기 시스템에 대한 운영 안정성을 유지합니다.
유형 3 SPD는 IEC/EN 61643-11 표준을 준수하는 빠른 응답과 명확하게 정의된 보호 수준으로 민감한 지점에서 잔류 과전압을 제한하는 정밀한 터미널 수준 보호를 제공합니다. 내부적으로 유형 3 SPD에는 최종 장치 회로의 잔류 서지 조건에서 안정적인 보호와 예측 가능한 전압 제한을 보장하기 위해 정밀하게 조립 된 금속 산화물 배리스터 (MOV) 및 가스 방전관 (GDT)이 포함되어 있습니다. 주요 선택 기준에는 개방 회로 전압(Uoc), 정격 임펄스 전류(In), 전압 보호 수준(Up) 및 업스트림 유형 2 SPD와의 조정이 포함되어 전기 시스템 전체에서 조정된 보호를 가능하게 합니다.
유형 3 SPD는 장비 또는 부하 측에 설치된 과도 과전압 보호 장치로, 업스트림 SPD가 주 서지 에너지를 흡수한 후 잔류 전압을 추가로 제한합니다.
엔지니어링 애플리케이션에서는 고에너지 서지를 방전하지 않고 단말 장치 포트의 정밀한 전압 제어에 중점을 두어 반복적인 과도 과전압 스트레스에서 전자 부품의 오작동이나 조기 노화를 방지합니다.
이 분류는 업스트림 SPD가 대부분의 서지 에너지를 흡수 한 후에도 최종 장치에 여전히 영향을 미칠 수있는 잔류 과도 과전압을 시뮬레이션하여 저에너지 조건에서 잔류 전압을 제어하는 유형 3 SPD의 기능을 강조합니다.
유형 3 SPD는 금속 산화물 배리스터(MOV)와 가스 방전관(GDT)을 사용하여 과도 과전압에 신속하게 대응합니다.
과도 과전압, 클램핑 전압 동안 빠르게 전도하고 업스트림 SPD 후 잔류 전압을 더욱 감소시켜 민감한 장비의 스트레스를 완화합니다.
정상 작동 전압에서는 절연 상태를 유지하고 서지 발생 시 전도하여 과도한 전류를 접지로 전환하고 전력 주파수 추종 전류를 억제하는 데 도움을 줍니다.
비정상적인 온도 상승 시 SPD를 자동으로 분리하여 오류 조건에서 단자 회로에 대한 추가 위험을 방지합니다.
작동 상태를 시각적으로 명확하게 표시하고, 원격 신호 옵션으로 시스템 수준 모니터링이 가능합니다.
유형 3 SPD는 최종 장비, 전원 인터페이스 또는 공간 제약이 있는 제어 캐비닛 내에 설치하기에 적합한 고도로 통합된 소형 인클로저를 갖추고 있습니다.
이러한 프로세스는 유형 3 SPD가 안정적이고 예측 가능한 터미널 수준의 서지 보호 성능을 제공하도록 보장합니다.
유형 3 SPD는 저에너지 서지 조건에서 잔류 전압을 제한하는 데 중점을 두고 터미널 수준 보호를 위해 설계되었습니다. 선택 시 일반적으로 고려되는 매개 변수는 다음과 같습니다:
최종 장치 회로에서 유형 3 SPD가 견딜 수 있는 반복적인 서지 전류 수준을 나타냅니다.
민감한 장비에 적용되는 잔류 전압을 정의합니다.
공칭 회로 전압과의 장기적인 호환성을 보장합니다.

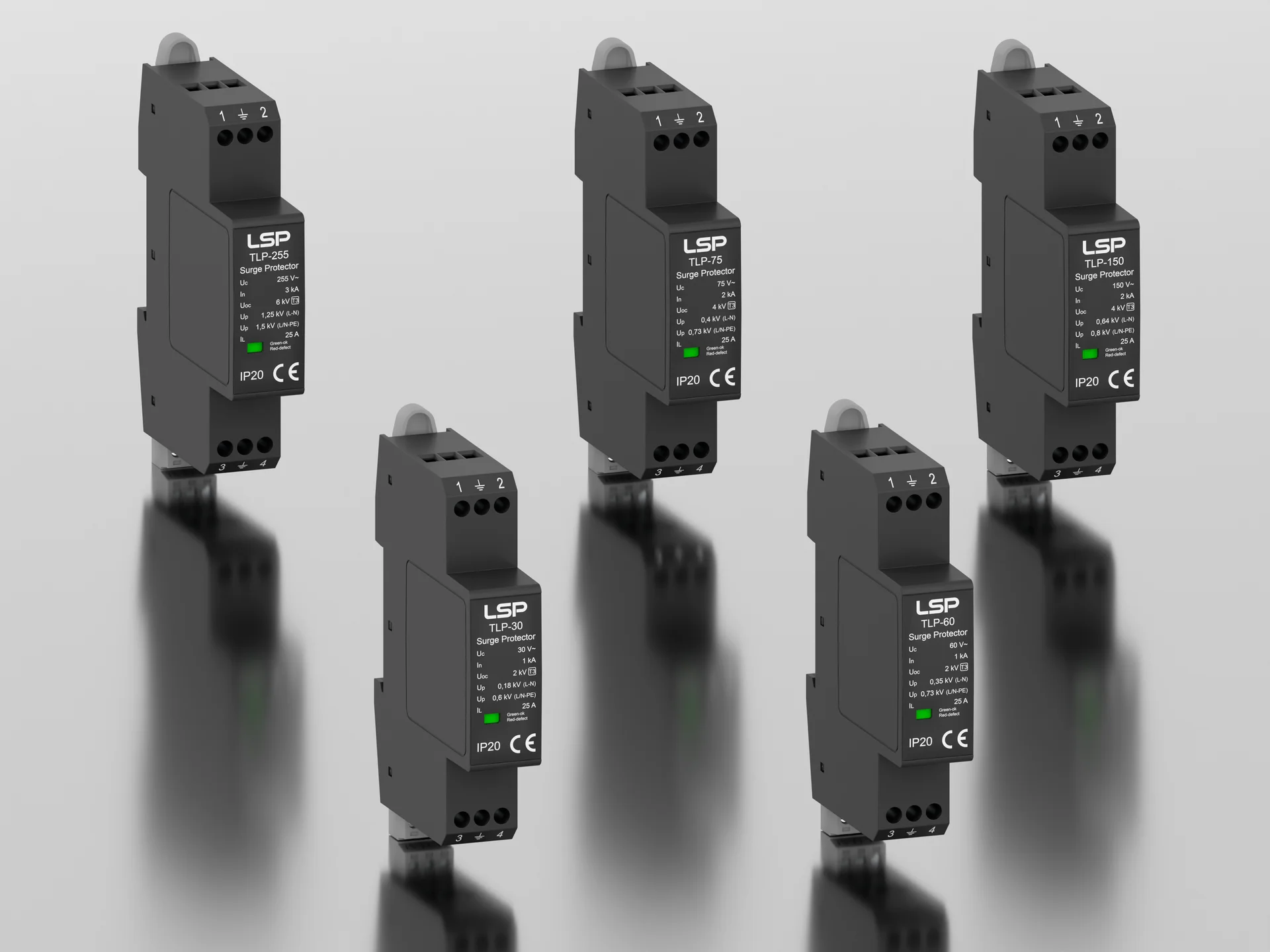

모델 | 공칭 방전 전류 입력(8/20 μs) | 개방 회로 전압 Uoc(1.2/50μs) | 전압 보호 레벨 업 | 최대 연속 작동 전압 Uc |
TLP-30 | 1 kA | 2kV | ≤ 180 V | 30V AC |
TLP-60 | 1 kA | 2kV | ≤ 350 V | 60 V AC |
TLP-75 | 2 kA | 4kV | ≤ 400 V | 75V AC |
TLP-150 | 2 kA | 4kV | ≤ 640 V | 150 V AC |
TLP-255 | 3 kA | 6kV | ≤ 1,250 V | 255 V AC |
유형 3 SPD는 민감한 최종 장치에 예측 가능한 서지 제한을 제공하여 반복되는 과도 이벤트에서도 안정적인 성능을 유지하도록 설계되었습니다. 이러한 유형 3 SPD는 안정적인 시스템 모니터링 및 잔류 전압 전파 제어를 지원하여 장기적인 운영 안정성에 기여하고 장치 또는 설치 장애의 위험을 줄입니다.
유형 3 서지 보호 장치 (SPD)는 서지 보호의 최종 단계로 민감한 장비 가까이에 설치되어 업스트림 유형 1 및 유형 2 SPD와 협력하여 작동합니다. 유형 3 SPD는 최종 장치에 도달하는 잔류 과전압을 제한함으로써 장비 손상을 줄이고 시스템 안정성을 개선하며 광범위한 애플리케이션 환경에서 안정적인 작동을 보장합니다.
유형 3 SPD는 과도 과전압에 대한 터미널 레벨 보호에 중점을 둡니다. 이 테스트는 잔류 전압 제어, 응답 속도 및 업스트림 SPD와의 조정을 검증하여 민감한 최종 장치가 다양한 서지 및 전압 장애 조건에서 안전하게 작동하는지 확인합니다.
유형 3 SPD의 표준화된 엔지니어링 프로세스에는 저에너지 반복 서지 조건에서 중요 구성 요소 선택, 정밀 조립 및 기계화 생산이 포함됩니다. 다단계 테스트는 잔류 전압 성능, 업스트림 SPD와의 조정 및 인클로저 무결성을 포함하여 일관된 성능을 보장합니다. 검증을 통해 유형 3 SPD가 안정적인 터미널 수준 서지 보호를 제공하고 예측 가능한 작동 동작을 유지함을 확인합니다.

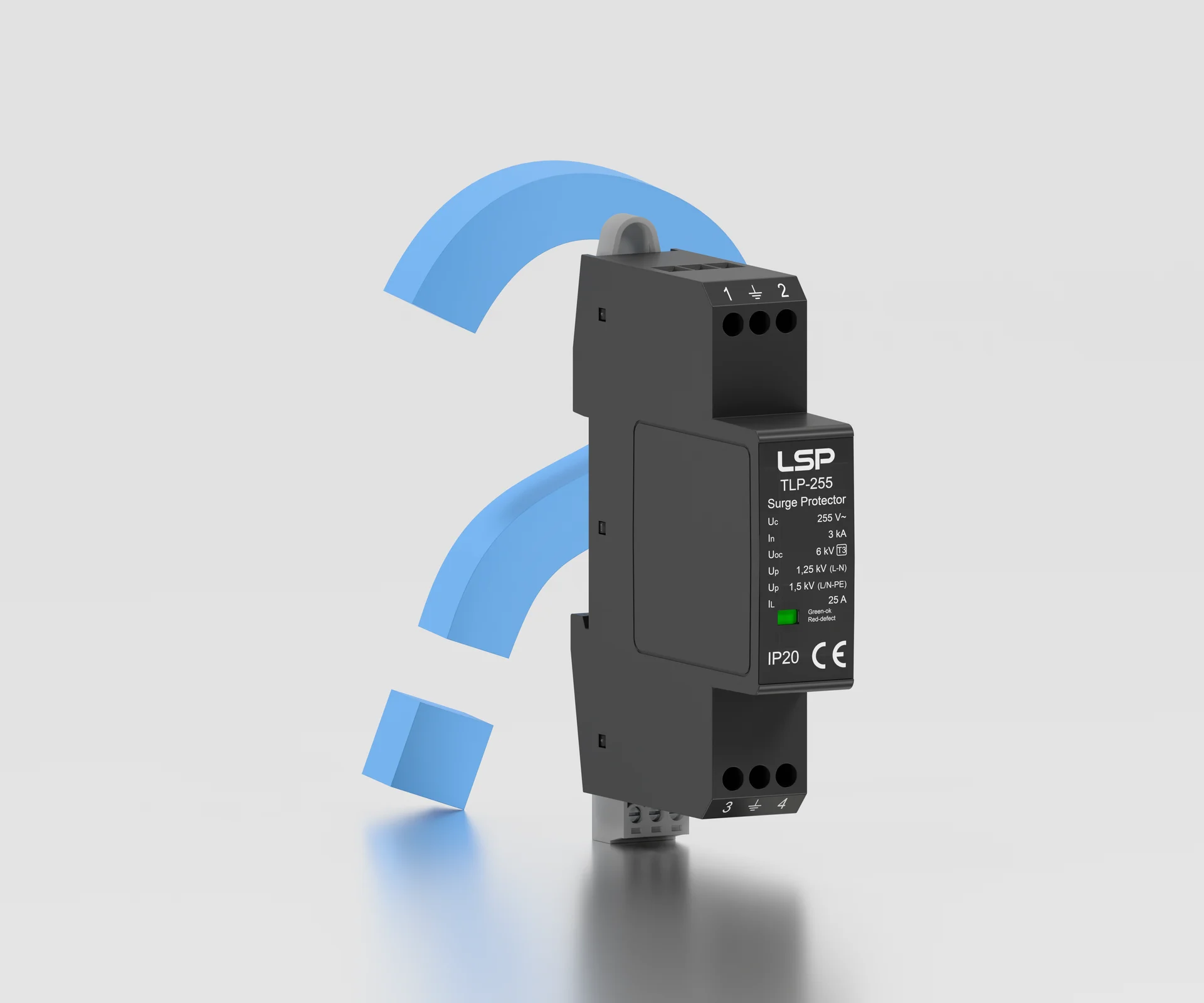

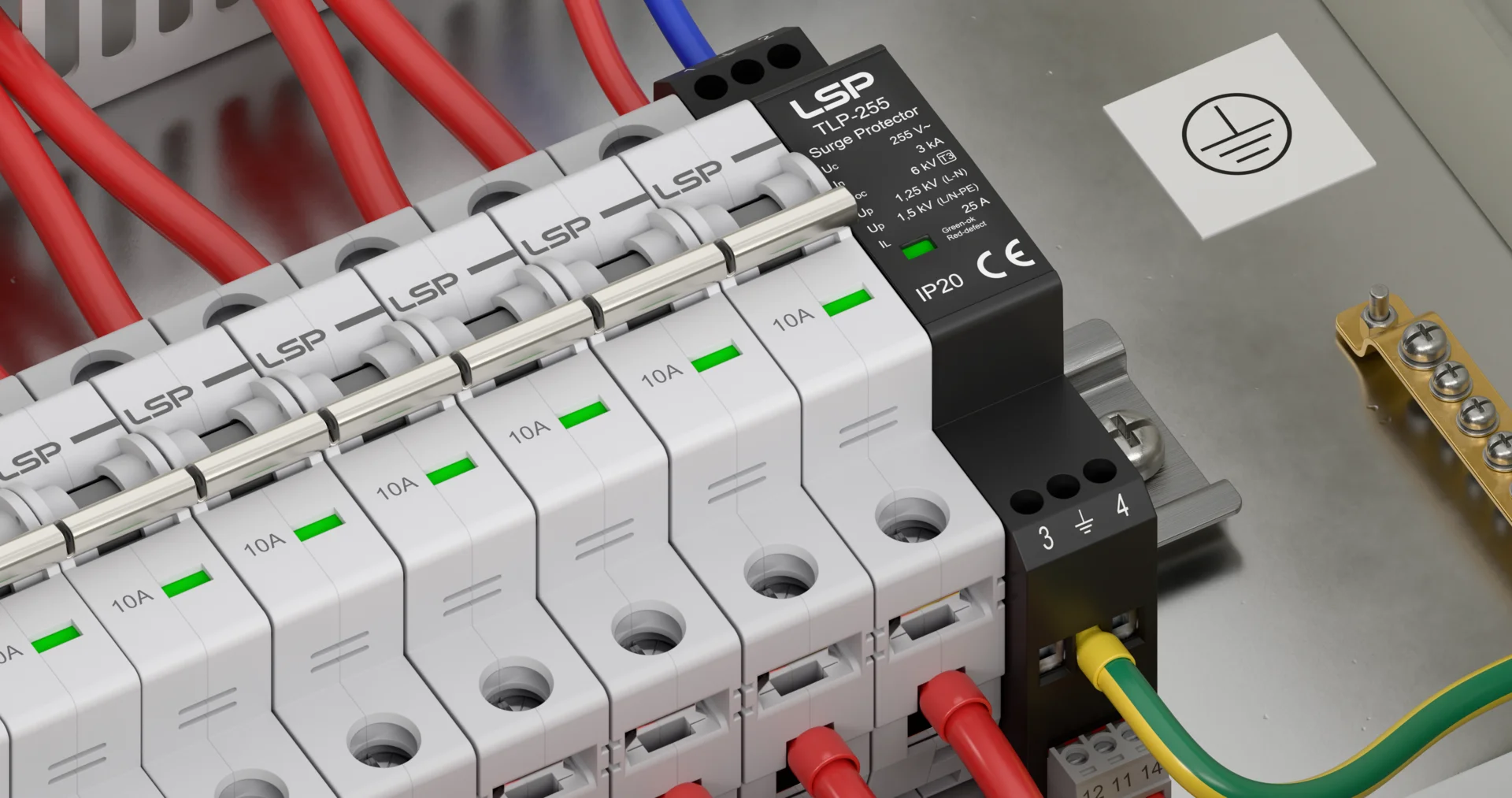

유형 3 서지 보호 장치는 민감한 장비에 국부적인 서지 보호를 제공하기 위해 하위 배전반 또는 기계 제어 캐비닛에 설치가 허용됩니다. 사용 시점 애플리케이션용으로 설계된 이러한 장치는 부하 가까이에 설치되어 잔류 서지 전압을 줄이고 효과적인 장비 수준 보호를 보장합니다.
DIN 레일 장착형 타입 3 서지 보호기는 실내 설치용으로 설계되었으며 실외 사용을 위해 방수 인클로저 내부에 장착할 수도 있습니다.
사용 시점 서지 보호 장치 유형 3은 일반적으로 유형 1 또는 유형 2 SPD의 다운 스트림에 설치되어 장비 수준에서 직접 최종 단계 서지 보호를 제공하여 잔류 과전압을 제한하고 서지 보호 시스템의 전반적인 조정을 향상시키는 데 도움이됩니다.
유형 3 SPD의 원격 신호 단자를 사용하면 외부 경보 또는 제어 시스템을 통해 상태를 모니터링할 수 있습니다.
공통(COM) 단자는 신호 레퍼런스에 연결하고, 정상 개방(NO) 단자는 고장 또는 알람 표시용으로 사용하며, 정상 폐쇄(NC) 단자는 선택적으로 정상 작동 상태를 표시하는 데 사용할 수 있어 명확하고 안정적인 시스템 모니터링이 가능합니다.
터미널 레벨에 유형 3 SPD가 설치된 프로젝트를 기반으로 최종 장치에 대한 안정적인 전력 유지, 운영 이상 최소화 및 일상적인 유지 관리 지원 성능을 설명합니다.
예. 유형 3 서지 보호 장치(SPD)는 보완적인 보호 단계로 작동합니다. 유형 2 SPD는 배전 수준에서 주요 서지 에너지를 줄이는 반면, 유형 3 SPD는 민감한 장비에 가까운 잔류 전압을 제한하여 미세한 보호를 제공합니다.
컴퓨터, TV, 라우터, 주방 가전, 제어 전자기기, 스마트 홈 장비와 같은 민감한 장치는 일시적인 과전압 및 전압 스파이크에 더 취약하기 때문에 유형 3 서지 보호 장치의 이점을 누릴 수 있습니다.
안전 및 규정 준수를 위해 면허를 소지한 전기 기술자가 서브 배전반 또는 보호 장비 근처에 유형 3 SPD 서지 피뢰기를 설치하는 것이 좋습니다.
유형 3 SPD만으로는 직접적인 낙뢰를 견디도록 설계되지 않았습니다. 조정된 계층형 서지 보호 시스템의 일부로 유형 1 및 유형 2 SPD와 함께 사용해야 합니다.
예. 유형 3 SPD는 주로 실내 설치용으로 설계되었지만 적절한 방수 인클로저 내부에 장착하면 실외에 설치할 수 있습니다.
대부분의 유형 3 서지 보호 장치에는 시각적 상태 표시기가 있습니다. 표시기에 오류 상태가 표시되거나 신호가 없는 경우 효과적인 서지 보호를 유지하려면 유형 3 SPD를 교체해야 합니다.
유형 3 서지 보호 장치의 수명은 서지 노출 수준과 제품 품질에 따라 다릅니다. 고품질 유형 3 SPD는 수년 동안 안정적으로 작동 할 수 있지만 지속적인 보호를 위해 정기적 인 검사를 권장합니다.
