산업 환경에서는 특히 낙뢰나 전력 장애 발생 시 고에너지 서지로부터 많은 위험에 직면하게 됩니다. 1형 서지 보호기 서비스 진입점에서 위험한 서지를 차단함으로써 방어에 핵심적인 역할을 수행합니다. 강력한 서지 보호 장치 없이는 다음과 같은 문제를 겪을 수 있습니다:
고전압으로 인한 전자 기기의 손상.
잦은 전류 급증으로 인한 장비 수명 단축.
심각한 서지로 인한 화재 및 안전 위험.
생산 중단 시간과 막대한 손실.
서지 보호 장치 주요 진입점에 설치된 애플리케이션은 장비와 운영 모두를 보호하는 데 도움이 됩니다.
핵심 요약
1형 서지 보호 장치는 특히 낙뢰로 인한 고에너지 서지로부터 산업용 전력 시스템을 보호하는 데 필수적입니다.
서비스 입구에 서지 보호 장치를 설치하면 민감한 장비가 서지로 인해 손상되는 것을 방지하는 첫 번째 방어선을 제공합니다.
심각한 전기적 장애를 견딜 수 있도록 높은 서지 전류 정격(이상적으로는 최대 100kA(Iimp))을 가진 장치를 선택하십시오.
서지 보호 장치의 정기적인 점검 및 유지보수는 문제를 조기에 발견하여 비용이 많이 드는 장비 손상과 가동 중단을 방지하는 데 도움이 됩니다.
1형 장치를 2형 및 3형 장치와 통합하면 모든 수준의 서지에 대한 포괄적인 서지 보호 전략을 구축할 수 있습니다.
산업 환경에서 안전 및 규정 준수를 보장하기 위해 서지 보호 장치 설치 시 현지 규정 및 표준을 준수하십시오.
품질이 중요합니다; 내구성 있는 소재로 제작되고 신뢰할 수 있는 테스트와 보증이 뒷받침되는 서지 보호 장치를 선택하십시오.
서지 보호 장치의 성능을 추적하고 지속적인 규정 준수를 보장하기 위해 검사 및 유지보수 기록을 상세히 보관하십시오.

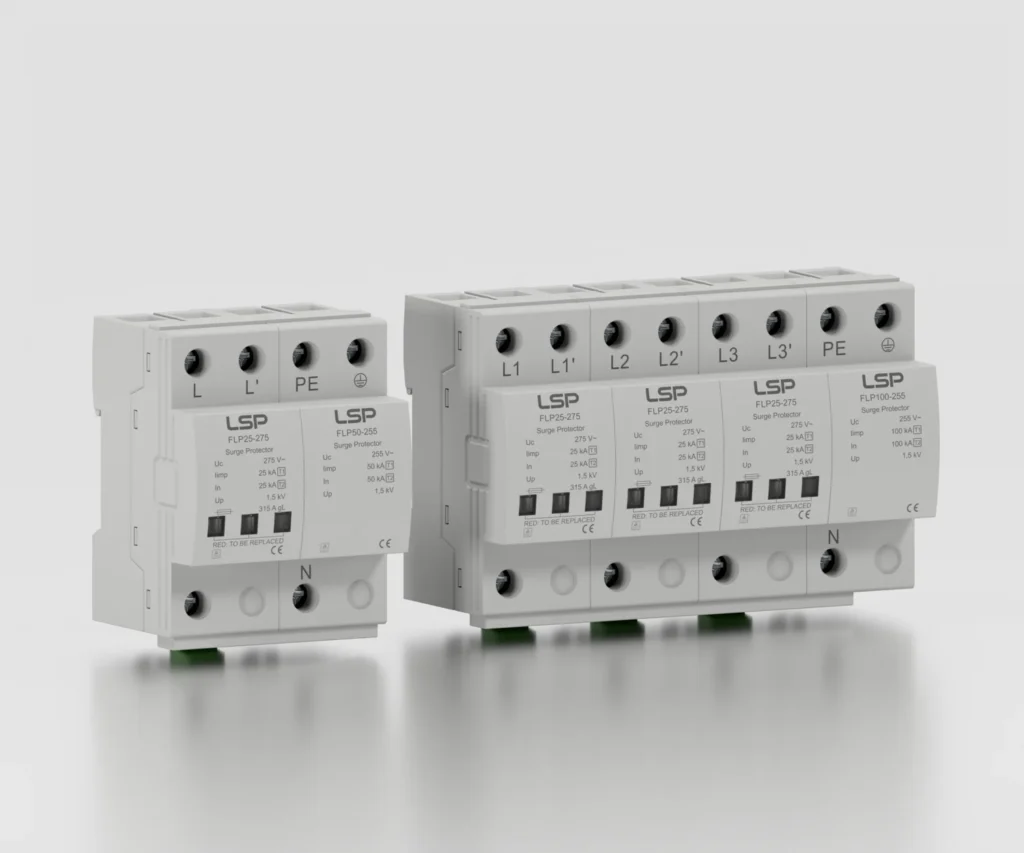

1형 서지 보호 장치 개요
1형 서지 보호 장치의 기술적 특징
1형 서지 보호 장치는 강력한 서지로부터 산업용 전력 시스템을 보호하는 데 도움을 줍니다. 이러한 서지 보호 장치는 시설의 주요 진입점에 설치됩니다. 이는 낙뢰가 발생하거나 과도 전압이 장비를 위협할 때 첫 번째 방어선 역할을 합니다.
번개 전류 정격
매우 높은 서지 전류를 처리할 수 있는 서지 보호 장치가 필요합니다. 1형 서지 보호 장치는 이러한 목적을 위해 설계되었습니다. 이 장치는 최대 100kA의 낙뢰 충격 전류를 처리할 수 있어, 직접 낙뢰나 심각한 전기적 장애로부터 발생하는 에너지를 흡수할 수 있습니다. 아래 표는 확인해야 할 주요 기술 사양을 보여줍니다:
사양 | 가치 |
|---|---|
응답 시간 | 마이크로초 수준 |
시스템 유형 | TT/TN-S/TN-C |
공칭 전압 | 120V/230V/400V (50/60 Hz) |
번개 임펄스 전류 | 25kA/100kA (10/350μs) |
명목 방전 전류 | 25kA/50kA (8/20μs) |
이 서지 보호 장치는 신속하게 반응하며 일반적인 산업용 전력 시스템과 호환됩니다. 이 장치는 과도 전압 및 고에너지 서지로부터 시설을 보호합니다.
스파크 갭 기술
1형 서지 보호 장치는 종종 스파크 갭 기술을 사용합니다. 이 기능은 장치가 대형 서지 전류를 장비에서 안전하게 우회시켜 배출할 수 있게 합니다. 과도 전압이 발생하면 스파크 갭이 서지가 이동할 수 있는 제어된 경로를 생성하여 기계를 안전하게 보호합니다. 이 기술은 화재 및 장비 손상 위험을 줄여주므로 사용자에게 이점이 됩니다.
다른 서지 보호 장치와의 비교
1형 서지 보호 장치가 다른 유형과 어떻게 비교되는지 궁금할 수 있습니다. 2형 서지 보호기 3형 서지 보호 장치 역시 중요한 역할을 하지만, 더 낮은 서지 전류를 처리합니다. 아래 표는 차이점을 이해하는 데 도움이 됩니다:
SPD 유형 | 매개변수 | 응답 시간 |
|---|---|---|
제1형 | 충격 방전 전류 (10/350μs) | 25ns 미만 |
2형 | 공칭 방전 전류 (8/20μs) 최대 방전 전류 (8/20μs) | 25ns 미만 |
유형 3 | 복합 파형 (1.2/50μs) | 25ns 미만 |
1종 서지 보호 장치는 번개 서지를 포함한 가장 심각한 서지로부터 보호합니다. 2종 서지 보호 장치는 스위칭 작업으로 인한 것과 같은 중간 정도의 서지에 가장 효과적입니다. 3형 서지 보호 장치 민감한 전자기기를 소규모 서지로부터 보호하는 데 적합합니다. 완벽한 보호를 위해서는 세 가지 유형을 모두 함께 사용해야 하지만, 서비스 입구에는 1형 서지 보호 장치가 필수적입니다.
1종 서지 보호 장치에 대한 표준
IEC 61643-11 국제 표준을 충족하는 서지 보호 장치를 선택해야 합니다. 이 표준은 산업 환경에서의 안전성과 성능을 보장합니다.
IEC 표준은 서지 보호 장치가 안정적으로 작동할 것임을 검증하는 데 도움을 줍니다. 이 지침을 준수하면 시설을 과도 전압으로부터 보호하고 규정을 준수할 수 있습니다.
산업용 서지 보호 필요성
산업 환경에서 흔히 발생하는 서지 위험
산업 현장에서 전력 서지로 인한 다양한 위험에 직면하게 됩니다. 이러한 위험은 시설 내부 또는 외부 원인으로 발생할 수 있습니다. 아래 표는 가장 흔한 원인 및 발생 빈도를 보여줍니다:
전력 서지 원인 | 빈도/상세 내용 |
|---|---|
내부 요인 | 60%에서 80%에 이르는 전력 서지는 시설 내부에서 발생한 사건으로 인해 발생합니다. |
지역 전력 시스템/유틸리티 문제 | 외부에서 발생하는 서지의 일반적인 원인; 결함 있는 배선, 장비 고장 등을 포함합니다. |
동일 전력선의 대용량 사용자 | 중장비는 순간적인 전력 수요를 발생시켜 서지를 일으킬 수 있습니다. |
번개 돌진 | 전력 서지 피해의 2%만을 차지하지만, 매우 흔하게 발생합니다(초당 100회 발생). |
시설 내에서 발생하는 사건들 | 일반적인 원인으로는 고출력 기기의 전원을 켜거나 끄는 것이 있으며, 이는 작은 서지를 발생시킬 수 있습니다. |
번개가 자주 치는 지역
시설이 낙뢰가 빈번한 지역에 위치해 있다면 서지 위험에 특별히 주의를 기울여야 합니다. 낙뢰는 자주 발생하며 전력 시스템에 고에너지 서지를 발생시킬 수 있습니다. 비록 낙뢰로 인한 피해는 전체의 일부에 불과하지만, 단 한 번의 낙뢰로도 장비가 파손되고 운영이 중단될 수 있습니다. 이러한 예측 불가능한 사건으로부터 시설을 보호해야 합니다.
고전압 스파이크
고전압 스파이크에도 주의해야 합니다. 이러한 스파이크는 대형 기계의 시동 또는 정지 시, 또는 지역 전력 공급에 문제가 발생할 때 발생할 수 있습니다. 고전압 스파이크는 민감한 전자 장비를 손상시키고 장비 수명을 단축시킬 수 있습니다. 산업 운영을 원활하게 유지하려면 이러한 위험 요소를 반드시 해결해야 합니다.
산업 현장에서의 제1종 서지 보호 장치의 역할
1형 서지 보호 장치는 가장 심각한 전력 서지로부터 보호합니다. 이 장치는 시설의 주 입력점에 설치됩니다. 특히 낙뢰나 대형 장비 전환으로 인한 고에너지 서지를 전환하는 방식으로 작동합니다. 아래 표는 이러한 장치가 산업용 전력 시스템을 보호하는 방식을 요약합니다:
주요 특성 | 설명 |
|---|---|
번개 서지 보호 | 번개 전류를 분산시키고 장비를 손상시킬 수 있는 과도 전압을 방지합니다. |
고에너지 서지 저항 | 50kA에서 100kA에 이르는 낙뢰 전류를 견디며, 시스템에 미치는 서지 영향을 감소시킵니다. |
보호 시스템과의 통합 | 외부 낙뢰 보호 장치와 함께 작동하여 완벽한 커버리지를 제공합니다. |
스파크 갭 기술 | 번개 서지를 신속하게 유도하여 전류를 안전하게 지면으로 배출합니다. |
안전 기준 준수 | 국제 안전 기준을 충족하여 안정적인 작동을 보장합니다. |
이러한 기능은 비용이 많이 드는 가동 중단 시간과 장비 손실을 방지하는 데 도움이 되므로 귀사에 이점이 됩니다. 1형 서지 보호 장치는 산업용 서지 보호의 핵심을 이룹니다.
산업용 서지 보호 장치 미사용의 영향
산업용 서지 보호 장치를 사용하지 않으면 심각한 문제가 발생할 위험이 있습니다. 전력 서지는 장비 고장, 생산 지연 및 안전 위험을 초래할 수 있습니다. 아래 표는 적절한 보호 장치가 없을 때 발생할 수 있는 상황을 보여줍니다:
고장 모드 | 장비 및 운영에 미치는 영향 |
|---|---|
열적 런웨이 | 장비는 과열되어 고장날 수 있으며, 이로 인해 고가의 수리비가 발생할 수 있습니다. |
중립성 상실 | 전원 공급이 불안정하면 작업이 중단되거나 장비가 고장날 수 있습니다. |
위상 손실 | 시스템의 일부가 전원을 잃어 비효율성과 장비에 대한 부담을 초래합니다. |
접지 단락 | 서지가 관리되지 않을 경우 장비 손상 및 작동 장애가 발생할 수 있습니다. |
전압 조정 문제 | 일시적인 과전압은 장비를 손상시키고 작업 흐름을 방해할 수 있습니다. |
접지 단락 | 전원 공급 측과 부하 측 모두 피해를 입을 수 있어, 주요 운영상의 영향을 초래할 수 있습니다. |
산업용 서지 보호 장치가 없으면 생산 중단과 귀중한 자산 손상을 초래할 수 있는 위험에 시설을 노출시킵니다. 전력 서지로 인한 운영 중단을 방지하기 위한 조치를 취해야 합니다.
산업용 전력 시스템에서의 서지 보호기 적용

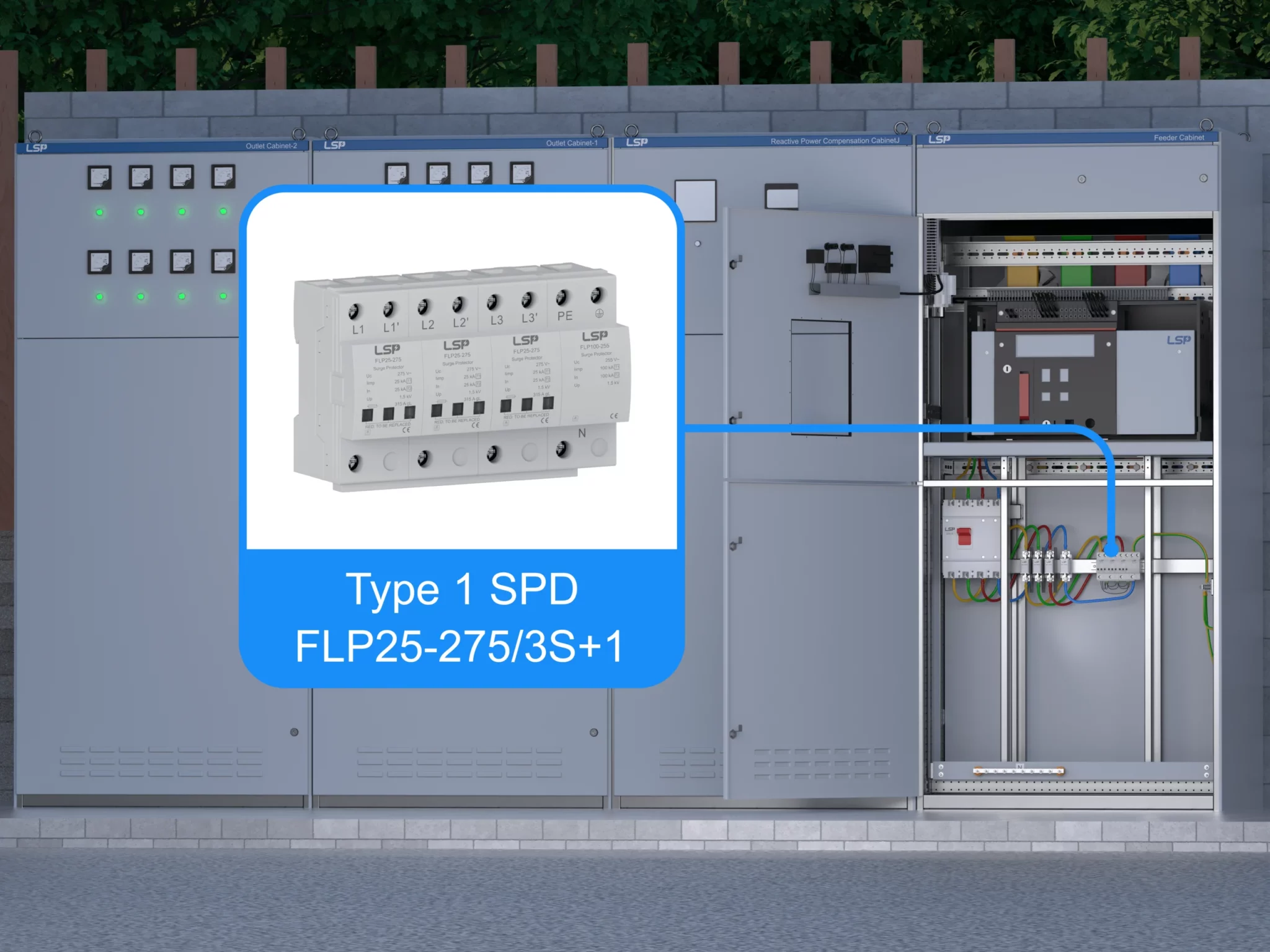

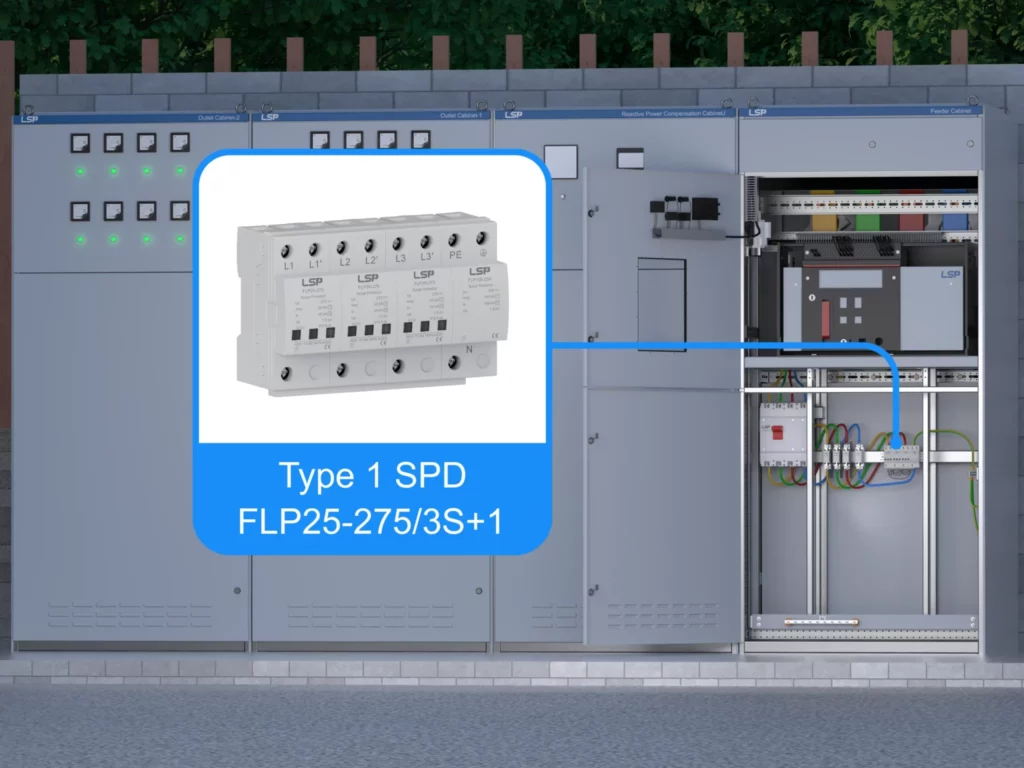

주 배전반 보호
주 배전반에는 강력한 서지 보호 장치가 필요합니다. 이 위치는 산업용 전력 시스템의 중심 허브 역할을 합니다. 여기에 서지 보호 장치를 설치하면 외부에서 유입되는 고에너지 서지로부터 전체 시설을 보호할 수 있습니다. 이러한 서지 보호 장치 적용은 낙뢰 및 전력 공급 장애로 인한 위험을 관리하는 데 도움이 됩니다. 민감한 장비를 보호하고 안정적인 운영을 유지할 수 있습니다. 주 배전반은 모든 주요 회로를 연결하기 때문에 서지 보호 장치 적용에 있어 핵심 지점입니다. 이를 통해 장비 고장 가능성을 줄이고 시스템이 원활하게 가동되도록 유지할 수 있습니다.
팁: 서비스 변압기와 주 배전반 사이에 서지 보호 장치를 설치하십시오. 이 방법은 외부 서지에 대한 최상의 방어 수단이 됩니다.
서비스 입구 설치
서비스 입구에서의 서지 보호 장치 적용에 집중해야 합니다. 이 구역은 시설이 외부 전원 공급 장치와 연결되는 지점입니다. 서비스 입구에 서지 보호 장치를 설치하면 위험한 서지가 내부 시스템에 도달하기 전에 차단됩니다. 이를 통해 장비는 낙뢰 및 고에너지 서지로부터 보호됩니다. 아래 표는 서비스 입구 설치 시 고려해야 할 주요 사항을 보여줍니다:
주요 고려 사항 | 설명 |
|---|---|
현지 규정 준수 | 설치가 안전을 위해 현지 전기 규정 및 기준을 충족하는지 확인하십시오. |
기기 선택 | 시설에 적합한 서지 전류 정격의 서지 보호 장치를 선택하십시오. |
적절한 접지 | 효과적인 서지 소산을 위해 견고하고 저저항 접지 연결을 사용하십시오. |
위치 고려 사항 | 서비스 입구(일반적으로 주 전기 패널)에 서지 보호 장치를 설치하십시오. |
접근성 | 서지 보호 장치는 점검 및 유지보수를 위해 손이 닿는 곳에 두십시오. |
환경 조건 | 온도와 습도를 확인하여 적합한 서지 보호 장치를 선택하십시오. |
문서화 및 기록 관리 | 향후 참조를 위해 설치 과정의 기록을 보관하십시오. |
이러한 지침을 준수하면 안전성과 신뢰성을 향상시킬 수 있습니다. 서비스 입구에 서지 보호기를 설치하는 것은 산업용 전력 시스템을 보호하는 데 필수적입니다.
다양한 장착 옵션
산업 환경에서 서지 보호 장치를 장착하는 데는 다양한 선택지가 있습니다. 유연한 장착 옵션 덕분에 서지 보호기 적용이 다양한 설치 환경과 레이아웃에 적합합니다. 공간 절약형 DIN 레일 장착 모델은 복잡한 패널에도 쉽게 설치할 수 있습니다.
유연한 장착 방식 덕분에 산업용 전력 시스템의 배열과 상관없이 핵심 인프라를 보호할 수 있습니다. 서지 보호 장치의 적용이 더욱 용이해지고 유지보수도 간편해집니다.
기타 산업용 서지 보호 장치와의 통합
다양한 서지 보호 장치를 결합하면 산업용 전력 시스템을 강화할 수 있습니다. 1종 서지 보호 장치는 주 입력점에서 가장 효과적이지만, 시설 전체의 민감한 장비를 보호하려면 더 많은 계층이 필요합니다. 1종 장치를 다른 유형과 통합함으로써 완벽한 방어 체계를 구축할 수 있습니다.
산업 환경에서는 주로 세 가지 유형의 서지 보호 장치를 사용합니다:
기기 유형 | 일반적인 위치 | 주요 기능 |
|---|---|---|
제1형 | 서비스 입구, 메인 패널 | 외부 출처의 대규모 서지를 차단합니다 |
2형 | 서브 패널, 분전반 | 시설 내부에서 발생하는 소규모 서지를 처리합니다 |
유형 3 | 민감한 장비 근처 | 전자제품을 경미한 서지로부터 보호합니다 |
서비스 입구에는 1종 장치를 설치합니다. 서브 패널이나 분전반에는 2종 장치를 배치합니다. 컴퓨터, 제어 시스템 또는 기타 민감한 전자 장비 근처에는 3종 장치를 사용합니다. 이러한 계층적 접근 방식은 모든 단계에서 서지를 차단하는 데 도움이 됩니다.
참고: 세 가지 유형을 함께 사용할 때 보호 기능을 향상시킬 수 있습니다. 각 장치는 전력 시스템의 서로 다른 지점에서 서지를 처리합니다.
이러한 장치들도 서로 조화를 이루도록 조정해야 합니다. 서로 잘 호환되는 서지 보호 장치를 선택합니다. 각 장치가 시스템의 전압 및 전류 수준과 일치하는지 확인합니다. 장치들이 서로 간섭하지 않도록 합니다. 보호 범위에 공백이 생기지 않도록 간격 및 배치 지침을 따릅니다.
여러분은 통합을 통해 다음과 같은 이점을 얻습니다:
장비 고장 위험을 줄입니다.
생산 중단 가능성을 낮춥니다.
당신은 대형 기계와 소형 전자제품 모두를 보호합니다.
귀사는 산업 시설에 대한 안전 기준을 충족합니다.
서지 보호 장치를 결합하면 시설을 안전하고 안정적으로 유지할 수 있습니다. 전력 서지, 낙뢰 및 전기적 장애로부터 강력한 방어막을 구축합니다. 장비의 수명을 연장하고 성능을 최적화할 수 있는 최상의 조건을 제공합니다.
1형 서지 보호 장치 선정
서지 전류 용량
시설에서 발생할 수 있는 최대 서지 전류를 처리할 수 있는 서지 보호 장치를 선택해야 합니다. 서지 전류 용량은 서지 발생 시 장치가 안전하게 흡수할 수 있는 에너지량을 나타냅니다. 용량이 너무 낮은 장치를 선택하면 가장 필요한 순간에 고장날 수 있습니다. 산업 환경에서는 특히 폭풍우나 전력 장애 시 강한 서지가 자주 발생합니다.
설비의 위험 수준에 따라 서지 전류 용량을 조정해야 합니다. 예를 들어, 번개가 자주 치거나 중장비가 있는 구역은 더 높은 등급이 필요할 수 있습니다. 아래 차트는 권장 서지 전류 용량의 범위를 시각화하는 데 도움이 됩니다:
팁: 전기 설비에서 예상되는 최대 서지 전류를 충족하거나 초과하는 서지 전류 용량을 가진 장치를 항상 선택하십시오.
시스템 전압 매칭
서지 보호 장치가 전원 시스템의 전압과 일치하는지 반드시 확인해야 합니다. 잘못된 전압 등급을 사용할 경우 장치가 제대로 작동하지 않거나 원치 않는 전원 차단이 발생할 수 있습니다. 먼저 시스템 유형(단상 또는 삼상)을 확인하십시오. 그런 다음 장치의 최대 연속 작동 전압(Uc)을 확인하십시오.
장치를 선택할 때는 다음 단계를 따르십시오:
시스템이 교류(AC) 전원을 사용하는지 직류(DC) 전원을 사용하는지 확인하십시오.
교류 시스템의 경우, 장치의 정격 전압(Uc)이 전력망 전압과 일치하는지 확인하십시오. 일반적으로 150~440볼트 사이입니다.
직류 시스템의 경우, 작동 전압보다 약간 높은 Uc(최대 허용 전압)을 가진 장치를 선택하십시오. 일반적으로 600~1500볼트 사이입니다.
참고: 장치의 정격 전압을 시스템에 맞추면 불필요한 작동(트립)을 방지하고 안정적인 보호 기능을 보장합니다.
품질 고려 사항
산업용 전력 시스템에 서지 보호 장치를 선택할 때는 품질을 고려해야 합니다. 고품질 장치는 더 나은 보호 기능을 제공하고 수명이 더 깁니다. 투자한 장비가 장비를 안전하게 보호하고 운영이 원활하게 유지되도록 해야 합니다.
우수한 서지 보호 장치에서 무엇을 찾아야 할까요?
건축 자재: 튼튼하고 내구성 있는 소재로 제작된 장치를 선택하십시오. 우수한 소재는 장치가 고에너지 서지와 가혹한 산업 환경을 견디는 데 도움이 됩니다.
디자인: 간단하고 튼튼한 디자인을 찾으세요. 잘 설계된 장치는 안정적으로 작동하며 설치나 교체가 쉽습니다.
테스트: 엄격한 테스트를 통과한 장치를 선택하십시오. 신뢰할 수 있는 테스트란 실험실 조건뿐만 아니라 실제 환경의 서지(전류 급증)도 견딜 수 있음을 의미합니다.
평판: 품질에 대한 평판이 좋은 회사의 장비를 선택하십시오. 리뷰를 확인하거나 다른 전문가들에게 그들의 경험을 물어볼 수 있습니다.
보증: 강력한 보증은 회사가 자사 제품을 책임진다는 것을 보여줍니다. 문제가 발생할 경우 지원을 받을 수 있다는 사실을 알면 안심할 수 있습니다.
팁: 항상 해당 장치가 품질 검사를 통과했음을 증명하는 서류를 요청하십시오. 이는 가장 필요할 때 고장날 수 있는 저품질 제품을 피하는 데 도움이 됩니다.
다음은 품질 기능을 비교하는 데 도움이 되는 표입니다:
또한 품질이 낮은 징후도 확인해야 합니다. 얇은 플라스틱 케이스, 불분명한 설명서, 또는 테스트 증명서가 없는 장치를 주의하십시오. 이러한 징후는 해당 장치가 장비를 제대로 보호하지 못할 수 있음을 의미합니다.
품질은 안전성과 비용 모두에 영향을 미친다는 점을 명심해야 합니다. 저품질 장치는 초기 비용은 적게 들 수 있지만, 빠르게 고장나 장비 보호 기능을 상실할 수 있습니다. 이로 인해 더 높은 수리 비용을 부담하거나 소중한 데이터를 잃을 수도 있습니다. 고품질 장치는 가격이 더 비쌀 수 있지만, 장기적으로 비용과 문제를 절감해 줍니다.
참고: 고품질 서지 보호 장치는 가동 중단을 방지하고 시설의 안전을 유지하는 데 도움이 됩니다. 장치를 선택할 때는 항상 품질을 최우선으로 고려하십시오.
1형 서지 보호 장치 설치 모범 사례
배선 및 연결 지침
서지 보호 장치의 최상의 성능을 발휘하려면 명확한 배선 및 연결 지침을 따라야 합니다. 올바른 설치는 문제를 방지하고 장비를 안전하게 보호합니다. 다음은 반드시 수행해야 할 중요한 단계입니다:
서지 보호 장치를 병렬로 연결하고, 주 차단기 상류에 설치하십시오. 이 구성은 서지 발생 시 장치가 신속하게 대응할 수 있도록 합니다.
짧고 곧으며 튼튼한 전선을 사용하여 접지를 주 접지 바 또는 전극에 직접 연결하십시오. 이 방법은 서지가 안전하게 접지로 이동하도록 돕습니다.
시스템에 필요한 경우 중성선을 주 중성 바에 연결하십시오.
상선을 주 차단기 앞의 인입 서비스 라인에 연결하십시오. 이 배치는 서지가 장비에 도달하기 전에 차단할 수 있는 최적의 기회를 제공합니다.
전선을 부드럽게 꼬아주세요. 이 단계는 원치 않는 전기적 현상의 발생 가능성을 낮추고 장치의 성능을 향상시킵니다.
모든 연결부를 권장 수준으로 조여 주십시오. 느슨한 전선은 과열되어 문제를 일으킬 수 있습니다.
작업을 점검하여 모든 전선이 단단히 고정되었고 장치가 견고하게 장착되었는지 확인하십시오.
접지 시스템의 저항이 낮은지 확인하십시오. 강력한 보호를 위해서는 0.1옴 미만의 측정값이 가장 좋습니다.
전원을 다시 켠 후, 장치의 상태 표시등을 확인하여 모든 것이 정상적으로 작동하는지 확인하십시오.
팁: 신중한 배선과 견고한 연결은 시설의 안전을 유지하고 서지 보호 장치의 원활한 작동을 돕습니다.
다른 서지 보호 장치와의 협조
서지 보호 장치들이 팀처럼 함께 작동하도록 해야 합니다. 각 장치를 적절한 위치에 배치하고 시스템 요구 사항에 부합하는지 확인하십시오. 장치를 조율하면 모든 단계에서 서지를 차단하여 대형 기계와 민감한 전자기기를 모두 보호할 수 있습니다. 효과적인 조율은 시설의 문제 발생을 줄이고 더 나은 결과를 가져옵니다.
안전 주의사항
1형 서지 보호 장치를 설치할 때는 자신과 시설을 보호하기 위해 신중하게 절차를 수행해야 합니다. 안전에 주의를 기울이면 사고를 예방하고 장비를 양호한 상태로 유지할 수 있습니다. 작업을 시작하기 전에 각 단계를 충분히 이해하고 필요한 도구를 준비해 두십시오.
다음은 반드시 지켜야 할 중요한 주의사항입니다:
해당 구역의 모든 전기 기기를 꺼주십시오. 전원 공급 장치에서 장비를 분리하면 손상을 방지하고 감전 위험을 줄일 수 있습니다.
주 전기 패널을 찾으십시오. 설치 작업을 시작하기 전에 주 회로 차단기를 찾아 전원을 차단하십시오.
절연 도구를 사용하고 보호 장비를 착용하십시오. 장갑과 안전 안경은 전류가 흐르는 전선이나 날카로운 모서리와 우발적인 접촉으로부터 보호하는 데 도움이 됩니다.
제조업체가 제공하는 지침을 따르십시오. 각 서지 보호 장치마다 설치에 대한 특정 단계가 있을 수 있습니다. 설명서를 읽으면 실수를 피하는 데 도움이 됩니다.
장치가 제대로 접지되었는지 확인하십시오. 적절한 접지 연결은 서지 보호 장치가 의도된 대로 작동하도록 하며 장비를 안전하게 보호합니다.
전원을 복구하기 전에 모든 연결을 다시 한번 확인하십시오. 느슨한 전선이나 불량한 연결은 나중에 문제를 일으킬 수 있습니다.
설치 후 서지 보호 장치를 테스트하십시오. 많은 장치에는 표시등이나 테스트 버튼이 있습니다. 작업을 완료하기 전에 장치가 제대로 작동하는지 확인하십시오.
해당 부위를 건조하고 청결하게 유지하십시오. 물이나 먼지는 설치 과정에서 위험을 초래할 수 있습니다.
절차를 서두르지 마십시오. 모든 단계가 정확히 완료되도록 시간을 충분히 들여 진행하십시오.
팁: 설치 과정 중 어떤 부분이라도 확실하지 않다면 반드시 자격을 갖춘 전기 기술자에게 도움을 요청하세요. 전문가의 지원은 사고를 예방하고 작업을 올바르게 수행할 수 있도록 보장합니다.
설치 과정도 기록해 두어야 합니다. 날짜, 수행한 단계, 발견한 문제점을 적어 두세요. 좋은 기록은 유지보수를 추적하고 문제를 조기에 발견하는 데 도움이 됩니다.
이러한 예방 조치를 준수함으로써 본인 및 팀원들을 위한 더 안전한 환경을 조성할 수 있습니다. 또한 서지 보호 장치의 성능을 향상시키고 수명을 연장하는 데 도움이 됩니다.
1형 서지 보호 장치의 장점과 한계
산업 시설의 장점
1형 서지 보호 장치는 산업 현장에서 사용할 때 강력한 이점을 제공합니다. 기계 장비를 보호하고 전력 시스템을 안정적으로 유지합니다. 이러한 장치는 비용이 많이 드는 수리를 피하고 운영을 원활하게 유지하는 데 도움이 됩니다.
장비 보호
서지 보호 장치는 갑작스러운 전력 급증으로부터 장비를 보호합니다. 서지가 발생하면 이러한 장치가 제어기, 모터 및 민감한 전자 장치의 손상을 방지합니다. 이를 통해 고가의 기계 손실 위험을 줄이고 생산 중단을 초래할 수 있는 고장을 예방할 수 있습니다.
장점 | 설명 |
|---|---|
장비 손상 방지 | 전원 서지로 인한 전기 부품의 돌이킬 수 없는 손상으로부터 보호합니다. |
운영 효율성 향상 | 전력 변동 시 가동 중단 시간을 줄이고 생산성을 유지합니다. |
비용 절감 | 장비 고장으로 인한 수리, 교체 및 생산성 저하와 관련된 비용을 완화합니다. |
산업 표준 준수 | 규정 준수를 보장하여 안전성을 높이고 법적 위험을 줄입니다. |
개선된 시스템 수명 | 과전류로 인한 마모를 방지하여 민감한 전기 부품의 수명을 연장합니다. |
서지 보호 장치가 안전 기준을 충족시키고 기계의 수명을 연장하는 데 도움이 된다는 점을 알 수 있습니다. 또한 빈번한 수리를 피함으로써 비용을 절감할 수 있습니다.
가동 중단 시간 감소
귀사의 산업 시설이 중단 없이 가동되길 원하실 것입니다. 서지 보호 장치는 전력 서지가 장비에 도달하기 전에 차단하여 가동 중단 시간을 줄여줍니다. 이를 통해 생산 라인을 계속 가동하고 지연을 방지할 수 있습니다. 기계가 안전하게 유지되면 높은 생산성을 유지하고 납기일을 준수할 수 있습니다.
팁: 서지 보호 장치를 정기적으로 사용하면 예기치 않은 정전을 방지하고 산업용 모터의 수명을 연장할 수 있습니다.
한계점과 단점
서지 보호 장치는 많은 이점을 제공하지만, 그 한계점을 인지해야 합니다. 최상의 결과를 얻으려면 비용과 유지보수를 계획해야 합니다.
비용 요소
산업용 전력 시스템에 서지 보호 장치를 설치할 때 비용이 발생합니다. 전문 설치와 연간 점검이 추가 비용으로 이어집니다. 서지로 인해 장비가 손상될 경우 수리 비용이 크게 들 수 있습니다.
기계 장비를 보호하면 막대한 수리비를 절약할 수 있다는 점을 알 수 있습니다. 그러나 설치 및 유지보수 비용을 반드시 예산에 반영해야 합니다.
유지보수 필요 사항
서지 보호 장치는 영원히 지속되지 않습니다. 정기적으로 점검하고 여러 차례 서지 발생 후 교체해야 합니다. 서지가 빈번한 환경에서는 장치의 성능이 더 빨리 저하될 수 있습니다. 특히 직격 낙뢰나 대규모 전력 변동 시에는 모든 서지로부터 완벽한 보호를 기대할 수 없습니다.
제한 | 설명 |
|---|---|
제한된 수명과 열화 | SPD는 시간이 지남에 따라 성능이 저하되며, 특히 고전류 서지 환경에서는 여러 차례의 서지 발생 후 교체가 필요합니다. |
절대적인 보호 보장은 없습니다 | SPD는 직격 낙뢰 및 대형 모터 스위칭 서지를 포함한 모든 서지 유형으로부터 보호할 수 없습니다. |
설치 및 유지보수 비용 | 전문 설치 비용이 비쌀 수 있으며, 여기에 연간 점검 비용이 추가됩니다. |
참고: 정기적인 점검을 계획하고 유지보수 기록을 보관해야 합니다. 이러한 관행은 문제를 조기에 발견하고 전력 시스템을 안전하게 유지하는 데 도움이 됩니다.
서지 보호 장치의 이점과 비용 및 유지보수 요구 사항 사이의 균형을 맞추어야 합니다. 신중하게 계획하면 산업 시설을 보호하고 기계의 가동을 유지할 수 있습니다.
산업용 서지 보호 장치 유지보수
정기 점검
설비의 안전을 유지하려면 서지 보호 장치를 정기적으로 점검해야 합니다. 정기 점검을 통해 문제를 조기에 발견하고 예상치 못한 고장을 예방할 수 있습니다. 점검 빈도는 장비의 중요도와 환경의 위험 수준에 따라 달라집니다. 아래 표를 참고하여 점검 일정을 계획하십시오:
중요도 수준 | 권장 점검 주기 |
|---|---|
고위험/고위험성 | 월간 육안 점검 및 연간 전문가 검사 |
중간 중요도/상업용 | 분기별 또는 반기별 육안 검사, 2~3년마다 또는 중대한 전기적 사건 발생 후 전문적인 테스트 |
저위험/주거용 | 연간 육안 점검은 일반적으로 충분하다 |
각 점검 시에는 육안으로 확인 가능한 손상 여부를 살피고, 상태 표시등을 점검하며, 보호 장치가 단단히 고정되었는지 확인해야 합니다. 또한 접지 연결부가 단단히 조여져 있고 부식이 없는지도 반드시 확인해야 합니다. 시설에 자주 서지가 발생하는 경우, 문제가 운영에 영향을 미치기 전에 발견할 수 있도록 점검 빈도를 높여야 합니다.
팁: 각 점검마다 체크리스트를 작성하세요. 이 습관은 체계적으로 관리하는 데 도움이 되며 중요한 단계를 놓치지 않도록 합니다.
마모 또는 고장 징후
서지 보호 장치에 문제가 발생할 수 있음을 나타내는 경고 신호를 반드시 인지해야 합니다. 조기 발견은 장비 손상을 방지하고 보호 기능을 강력하게 유지하는 데 도움이 됩니다. 다음과 같은 일반적인 징후를 주의 깊게 살펴보십시오:
케이스 균열 또는 파손
녹은 플라스틱 또는 금속
화상 자국 또는 색상 변화
이상한 냄새나 열기
고장을 알리는 청각 경보
기기 사용 기간 5년 초과
이러한 징후 중 하나라도 발견되면 즉시 조치를 취하십시오. 외관이나 성능의 변화를 무시하지 마십시오. 이러한 증상은 종종 장치가 서지를 흡수하여 더 이상 신뢰할 수 있는 보호 기능을 제공하지 못할 수 있음을 의미합니다.
경보음이 들리거나 화상 자국이 보이면 즉시 장치를 분리하고 자격을 갖춘 기술자에게 연락하십시오. 신속한 조치는 시설이 추가 피해를 입는 것을 방지합니다.
교체 지침
서지 보호 장치는 마모 징후가 나타나거나 여러 차례 강한 서지를 처리한 후 교체해야 합니다. 대부분의 장치는 3~5년 정도 사용 가능하지만, 고위험 환경에서는 더 자주 교체해야 할 수 있습니다. 교체 주기에 대해서는 항상 제조업체의 권장 사항을 따르십시오.
다음과 같은 경우 보호 장치를 교체하십시오:
물리적 손상이나 화상 자국이 보입니다.
해당 장치는 전문적인 테스트에서 불합격합니다.
상태 표시등이 오류를 나타냅니다.
해당 기기는 5년 이상 된 제품입니다.
귀사의 시설에서 중대한 전기 사고가 발생했습니다.
예비 보호 장치를 손에 닿는 곳에 보관하여 신속하게 교체할 수 있도록 해야 합니다. 이 관행은 지속적인 보호를 유지하고 가동 중단을 방지하는 데 도움이 됩니다. 교체 후에는 날짜와 세부 사항을 유지보수 기록부에 기록하십시오.
참고: 정기적인 교체는 서지 보호 시스템의 효과를 유지하고 장비를 안전하게 보호합니다.
기록 관리 및 규정 준수
시설 내 서지 보호 장치를 유지 관리하려면 철저한 기록 관리 관행이 필요합니다. 정확한 기록은 점검 이력을 추적하고, 문제를 조기에 발견하며, 안전 기준 준수 여부를 입증하는 데 도움이 됩니다. 정확한 로그를 유지함으로써 장비를 보호하고 업계 요구 사항을 충족할 수 있습니다.
각 서지 보호 장치에 대한 유지보수 기록부를 작성하십시오. 모든 점검, 테스트 및 교체 일자를 기록하십시오. 장치 상태 및 취한 조치 등 각 점검 결과를 기록하십시오. 이 기록부는 유지보수 작업의 명확한 이력을 제공합니다.
각 장치의 상태를 정기적으로 모니터링해야 합니다. 표시등이나 상태 창을 확인하여 장치가 예상대로 작동하는지 점검하십시오. 경고 또는 고장 신호가 보이면 로그에 기록하고 즉시 조치를 취하십시오. 정기적인 모니터링은 문제가 손상을 일으키기 전에 발견하는 데 도움이 됩니다.
물리적 점검은 기록 관리 절차에서 핵심적인 역할을 합니다. 느슨한 연결부, 부식, 과열 징후 등을 확인하십시오. 발견한 문제점과 해결 방법을 기록하십시오. 이러한 세부 사항은 패턴을 파악하고 향후 고장을 예방하는 데 도움이 됩니다.
전기 검사는 추가적인 보호 계층을 제공합니다. 전압과 접지 저항을 측정하여 시스템이 안전하게 유지되도록 하십시오. 각 검사 결과를 유지보수 기록부에 기록하십시오. 비정상적인 측정값이 발견되면 원인을 조사하고 문제를 해결하십시오.
정기 점검 일정을 준수해야 합니다. 시설의 위험 수준에 따라 월별, 분기별 또는 연간 점검을 위한 알림을 설정하십시오. 꾸준한 점검은 안전을 중시한다는 점을 보여주며 규정 준수 기준을 충족하는 데 도움이 됩니다.
팁: 유지보수 기록을 안전한 장소에 보관하세요. 종이 문서나 디지털 시스템으로 관리할 수 있습니다. 기록에 쉽게 접근할 수 있으면 감사 및 검토가 간편해집니다.
기록 관리 업무를 체계적으로 정리하는 데 도움이 되는 표입니다:
작업 | 기록할 내용 | 얼마나 자주 |
|---|---|---|
육안 검사 | 기기 상태, 연결 상태 | 월간/분기별 |
상태 모니터링 | 표시등, 고장 신호 | 주간/월간 |
전기 시험 | 전압, 접지 저항 | 매년 |
유지보수 작업 | 수리, 교체, 조정 | 필요에 따라 |
준수 검토 | 검사 날짜, 시험 결과 | 매년 |
세부 기록을 유지하고 점검 일정을 준수하면 규정 준수 요건을 충족합니다. 철저한 기록 관리는 서지 보호 장치가 정상 작동함을 입증하고 시설 안전을 유지하는 데 도움이 됩니다. 이를 통해 검사관과의 신뢰를 구축하고 비용이 많이 드는 실수로 인한 사업 손실을 방지할 수 있습니다.
1형 서지 보호 장치를 사용하면 산업 시설을 보호할 수 있습니다. 적합한 장치를 선택하고 올바르게 설치하며 정기적으로 점검해야 합니다. 전력 시스템을 점검하여 보호가 필요한 부분을 찾아내야 합니다.
현재 사용 중인 서지 보호 설정을 검토하십시오
평가가 높은 기기 선택
정기 점검을 실시하십시오
팀원들에게 안전 수칙을 교육하십시오
팁: 서지 보호 장치를 업그레이드하면 비용이 많이 드는 가동 중단을 피하고 장비를 안전하게 보호할 수 있습니다.
자주 묻는 질문
서지 보호 장치란 무엇인가요?
서지 보호 장치는 전압의 갑작스러운 급상승으로부터 전기 시스템을 보호하는 데 도움을 줍니다. 번개나 전력 장애로 인한 장비 손상을 방지하기 위해 설치합니다.
산업 시설에서 서지 보호 장치는 어디에 설치해야 합니까?
설비의 주 진입점(예: 서비스 진입구 또는 주 배전반)에 서지 보호 장치를 설치해야 합니다. 이 위치는 외부 서지로부터 장비를 최상의 상태로 보호해 줍니다.
서지 보호 장치는 얼마나 자주 점검해야 합니까?
서지 보호 장치는 몇 달에 한 번씩 점검해야 합니다. 정기적인 점검은 문제를 조기에 발견하고 장비를 안전하게 유지하는 데 도움이 됩니다. 위험도가 높은 지역은 매월 점검이 필요할 수 있습니다.
서지 보호 장치가 모든 유형의 서지를 막을 수 있나요?
서지 보호 장치는 대부분의 전력 서지를 차단하는 데 도움이 되지만, 모든 서지를 막을 수는 없습니다. 직격 낙뢰와 같은 매우 강력한 사건은 여전히 손상을 일으킬 수 있습니다. 완벽한 보호를 위해서는 다른 안전 조치를 함께 사용해야 합니다.
서지 보호 장치가 교체가 필요한지 어떻게 알 수 있나요?
화상 자국, 녹아내린 부분 또는 경고등과 같은 징후를 확인해야 합니다. 이러한 징후가 보이면 즉시 장치를 교체하십시오. 5년 이상 된 장치도 교체가 필요할 수 있습니다.
서지 보호 장치는 전문적인 설치가 필요한가요?
과전류 보호 장치 설치에는 자격을 갖춘 전기 기술자를 고용해야 합니다. 전문적인 설치는 안전성과 정상 작동을 보장합니다. 실수를 방지하고 시설을 보호할 수 있습니다.
시설에서 서지 보호 장치를 사용하지 않으면 어떻게 되나요?
서지 보호 장치가 없으면 장비 손상, 생산 지연 및 안전 위험에 노출됩니다. 전력 서지는 고가의 수리 비용과 가동 중단을 초래할 수 있습니다. 서지 보호 장치를 사용함으로써 귀사의 비즈니스를 보호하십시오.
서지 보호 장치의 유지 관리 비용이 비싼가요?
서지 보호 장치는 정기적인 점검과 수시 교체가 필요합니다. 유지보수 비용은 일반적으로 손상된 장비 수리 비용에 비해 낮습니다. 장치를 양호한 상태로 유지함으로써 장기적으로 비용을 절감할 수 있습니다.
