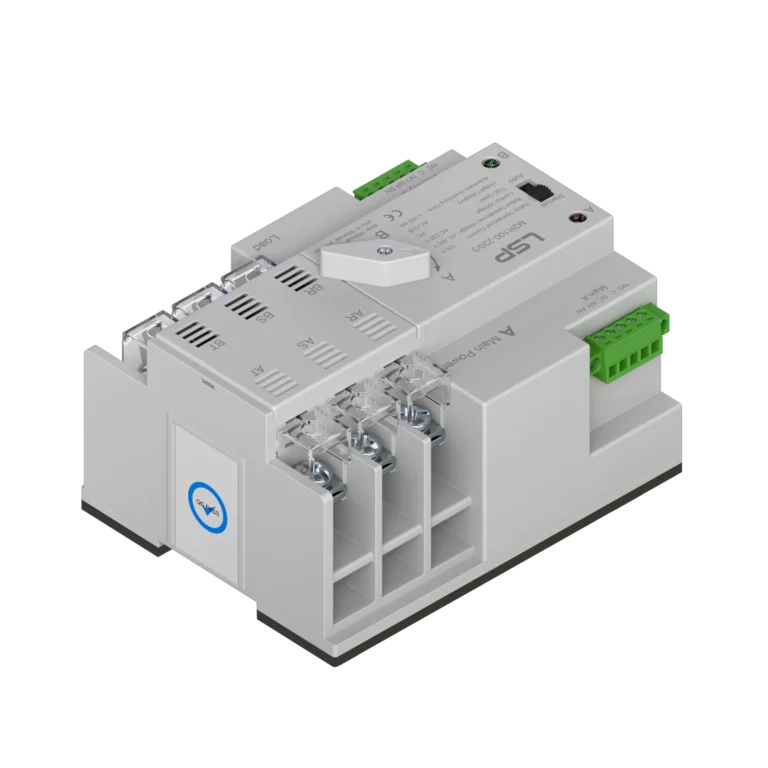

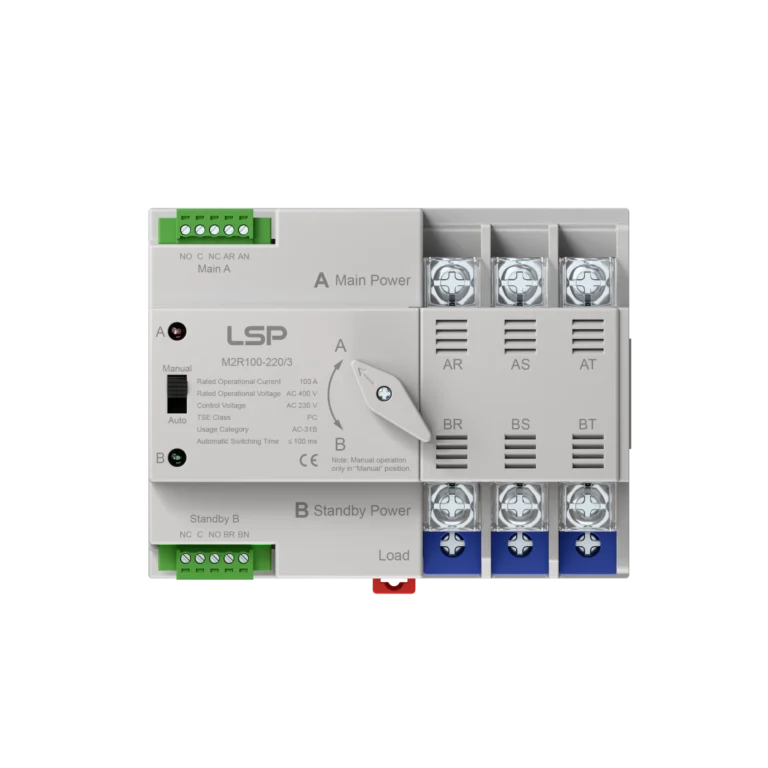

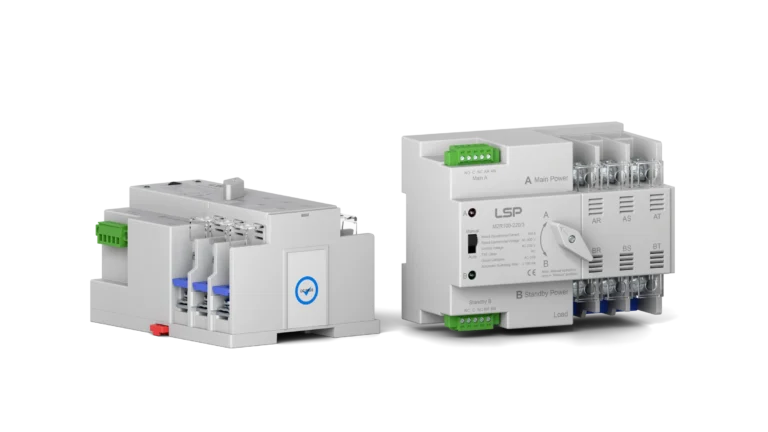

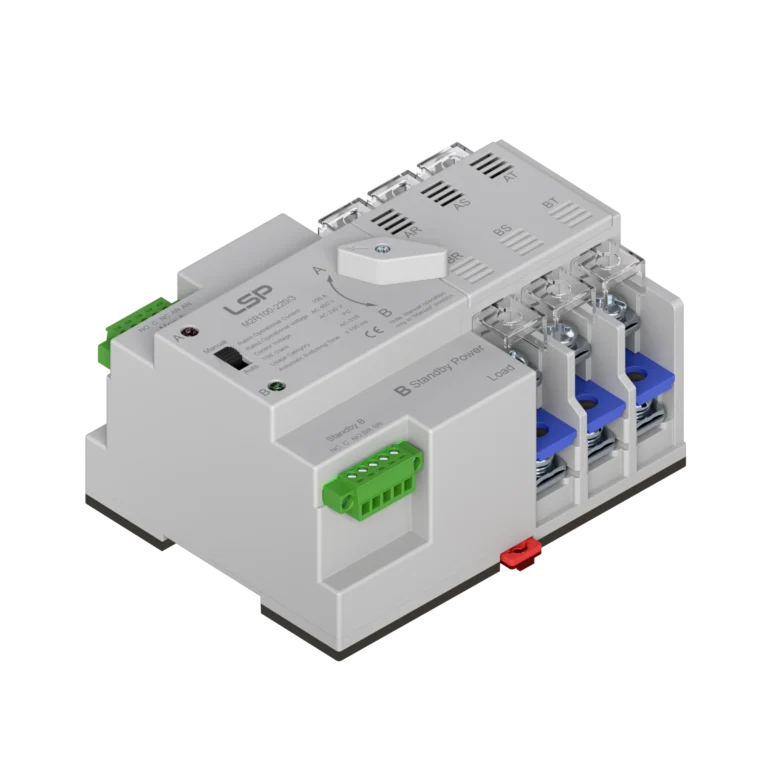

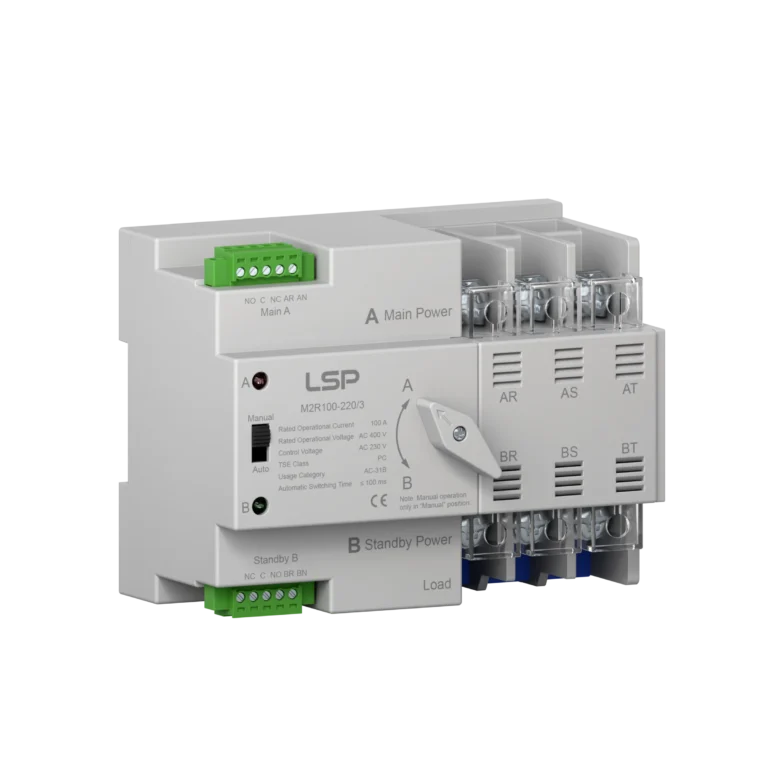

자동 이송 스위치 ATS M2R100-220/3

주요 특징:

PC-클래스 전환 스위치

소형

이중 전원 공급 장치 설계: 전원 공급 장치 A(주 전원) 및 전원 공급 장치 B(대기 전원)

정격 전류 6A~100A의 AC 시스템을 지원합니다.

100밀리초 이내 자동 전환

IEC 60947-6-1:2021 준수

주요 사양

TSE 클래스	PC-클래스
	단상 정격 전압 (상-중성선) (교류)	220V
	정격 작동 전압 (상간) (AC) U_e	400V
	사례 등급	100A
	정격 작동 전류 I_e	40A / 63A / 100A
	정격 절연 전압 (AC) U_i	690V
	정격 임펄스 내전압 U_imp	8KV
	정격 주파수	50/60 Hz
	자동 전환 시간	≤ 100 밀리초
	폴 번호	3P
	사용 카테고리	AC-31B
	정격 조건부 단락 전류 I_q	50 kA
	정격 임펄스 내전압	8kV

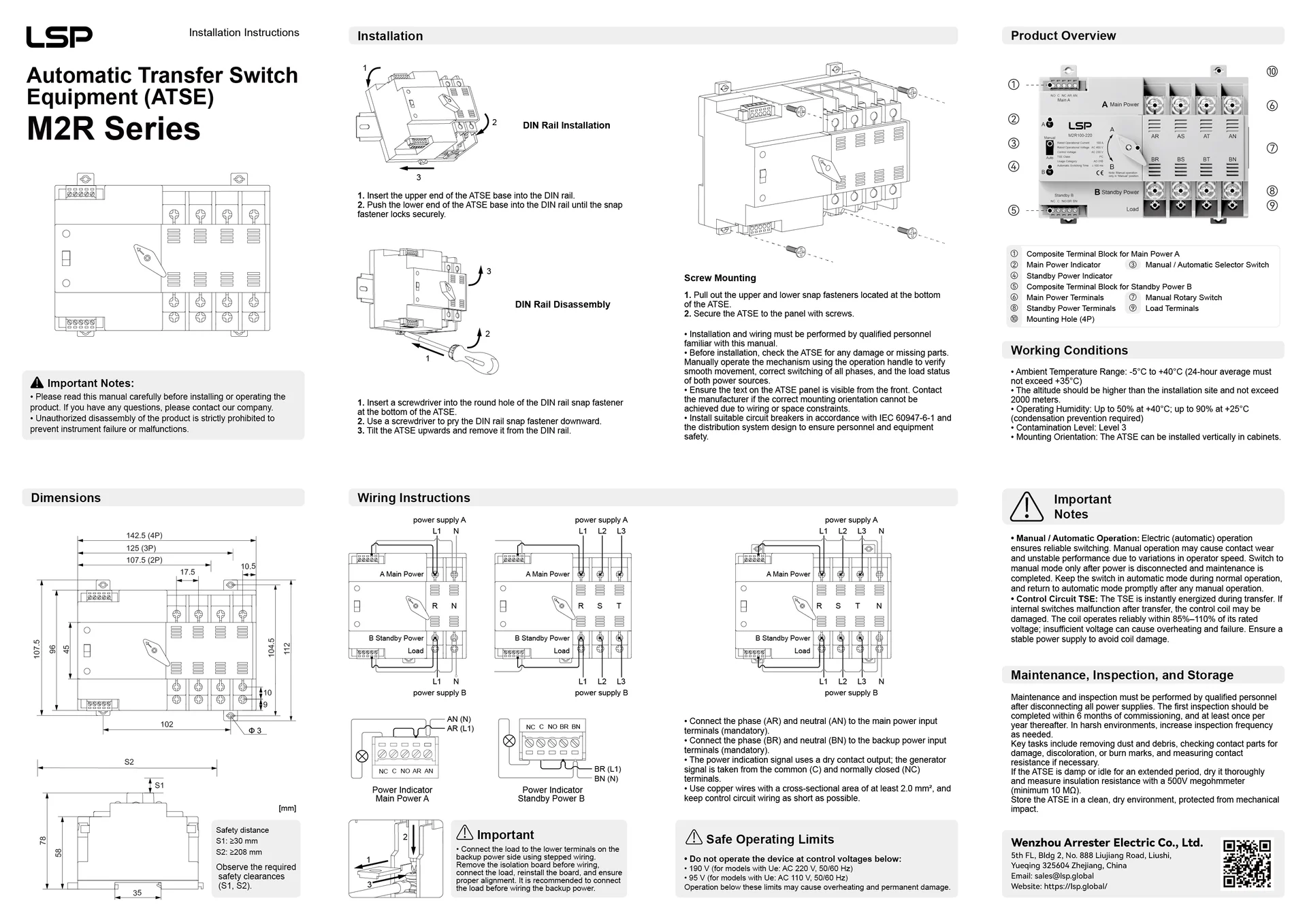

설치 안내

배선도 및 설치

문서화

데이터시트

관련 제품

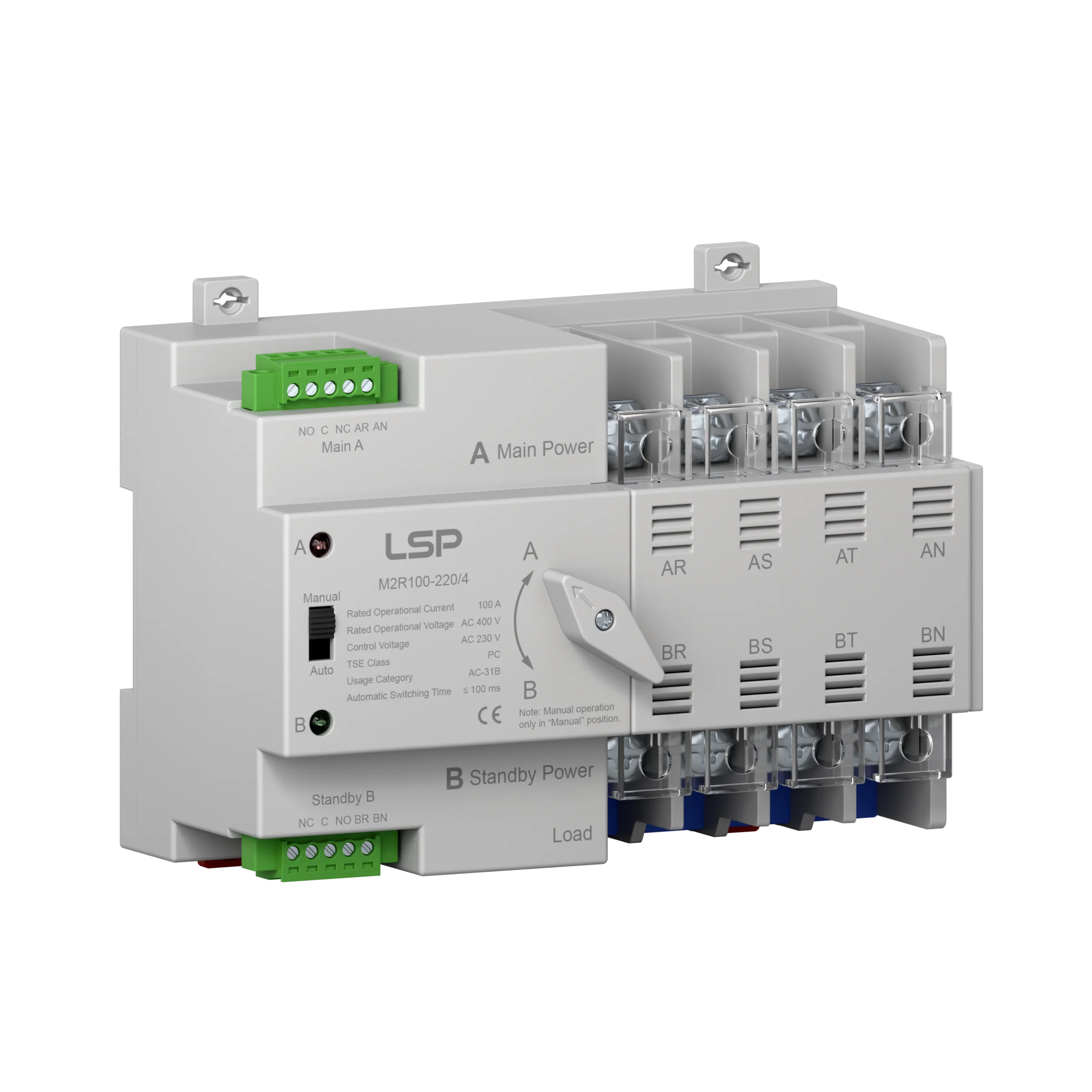

4극 100A 3상 자동전환기 ATS M2R100-220-4

자동 이송 스위치 ATS M2R100-220/4

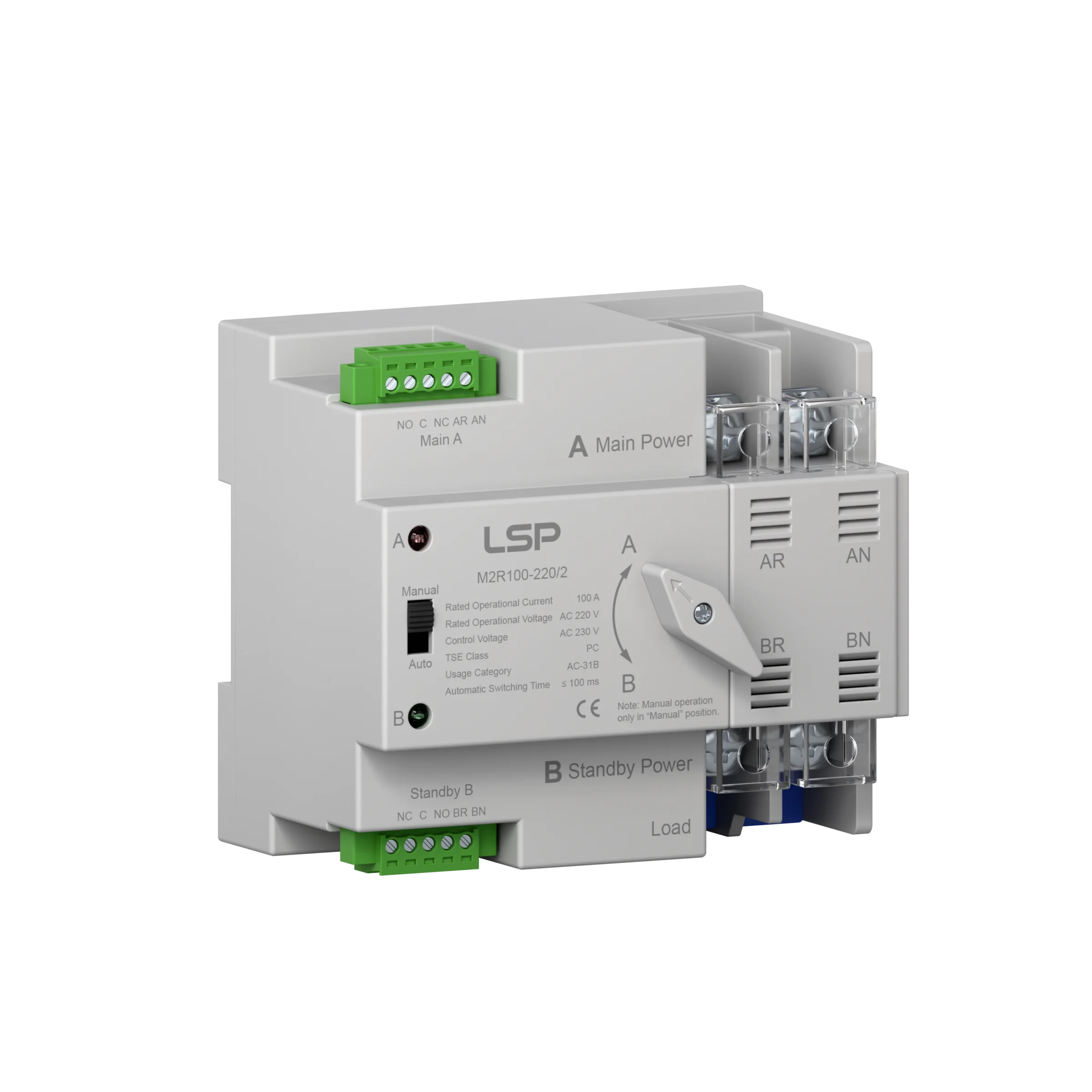

2극 100A 단상 자동전환기 ATS M2R100-220-2

자동 이송 스위치 ATS M2R100-220/2

4극 100A 3상 자동전환기 ATS M2R100-110-4

자동 이송 스위치 ATS M2R100-110/4

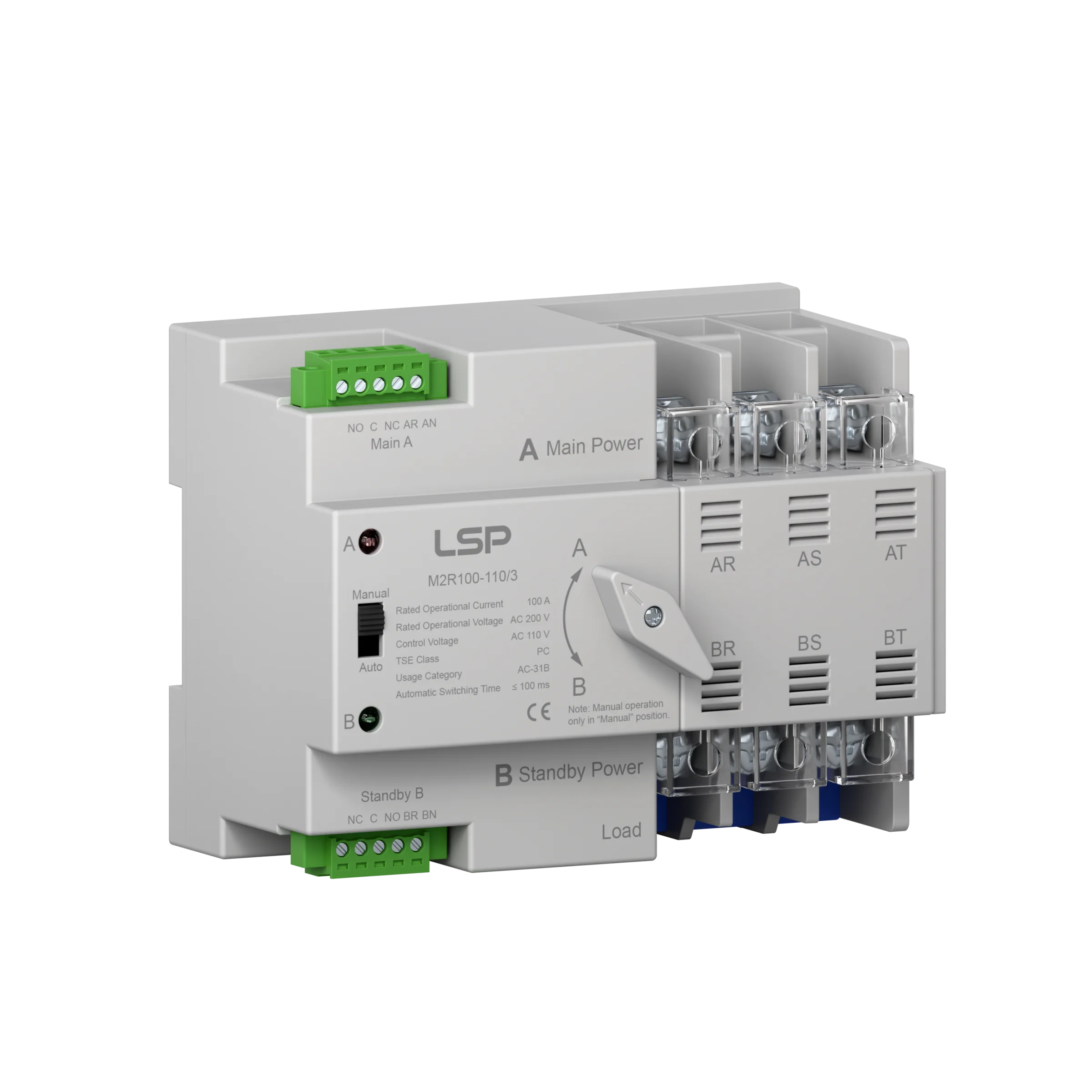

3극 100A 3상 자동전환기 ATS M2R100-110-3
