AC 서지 보호기

AC 서지 보호기: 그룹 1형 서지 보호 장치, 2형 SPD 및 3형 서지 보호 장치

중국 최고의 AC 서지 보호기 제조업체 표준을 정립하다
신뢰성과 혁신을 위해

LSP에서는 단 하나의 목적을 위해 AC 서지 보호 장치를 설계합니다: 귀사의 핵심 시스템을 위한 타협 없는 보호입니다. 엄격한 IEC/EN 61643-11 표준과 호환 가능한 모듈식 아키텍처를 기반으로 제작되어 3+1 및 4+0 구성, 당사의 솔루션은 보호가 필요한 모든 곳에서 원활한 통합을 보장합니다.

글로벌 선도 기업인 Phoenix Contact의 프리미엄 부품을 사용하여—특징: MOV 그리고 GDT 기술—당사의 포트폴리오는 다음과 같이 다양합니다. 제1형 SPD, 제2형 SPD, 그리고 제3종 SPD, 재생에너지 및 통신부터 산업 자동화에 이르기까지 모든 애플리케이션에 인증된 서지 보호 기능을 제공합니다.

LSP는 유연성과 국제 표준 준수를 유지하면서 장기적인 신뢰성을 보장합니다.

에어컨 서지 보호기 선택 방법

AC 서지 보호기를 선택하는 일이 골칫거리가 되어서는 안 됩니다. 단순히 설치 현장의 위험 요인과 장비의 요구 사항을 맞추기만 하면 됩니다. 안전하고 규정을 준수하며 신뢰할 수 있는 시스템을 위한 정확한 구성을 파악할 수 있도록, 아래에서 기술적 세부 사항을 알기 쉽게 정리했습니다.

AC 서지 보호기 빠른 선택 가이드

현재 상황빠른 선택
건물의 서비스 출입구에서, SPD가 고에너지 낙뢰 전류를 견뎌내야 하는 곳Type 1 또는 Type 1+2 SPD를 고려해 보십시오.
해당 건물은 낙뢰의 직접적인 타격을 받을 위험이 있거나, 주 전력 유입구에서 낙뢰 전류 보호 조치가 필요합니다.Type 1 / Type 1+2 SPD 선택
번개 전류와 유도 서지 보호 기능을 모두 제공하려면 SPD 1개가 필요합니다.유형 1+2 SPD 선택
주 배전반 또는 분전반에서, 주로 유도 낙뢰 및 스위칭 서지로부터 보호합니다.일반적으로 Type 2 SPD를 선택합니다.
상류 측에는 이미 Type 1 / Type 1+2 SPD가 설치되어 있으며, 현재 설치 작업은 하류 측 배전 단계에서 진행 중입니다.일반적으로 Type 2 SPD를 선택합니다.
잔류 과전압을 더욱 낮춰야 하는 민감한 전자 장비 근처에 설치SPD 타입 3 또는 타입 2+3을 선택하세요
주 회로 차단기의 정격 전류는 비교적 낮지만, SPD 설치 위치는 낙뢰에 노출될 위험이 높습니다.주 회로 차단기의 정격만 보고 2형을 선택해서는 안 되며, 낙뢰 노출 위험과 설치 위치를 고려해야 합니다.
기둥이 몇 개 필요한지 잘 모르겠습니다먼저 TN-C, TN-S, TT, IT 등과 같은 전력 시스템을 파악한 다음, 필요한 SPD 극수와 보호 모드를 결정하십시오.
SPD의 작동 전압이 확실하지 않습니다.정격 계통 전압 Un을 기준으로 해당 SPD의 Uc 값을 구하십시오.
SPD 유형은 확인되었으나, 구체적인 모델은 불분명합니다.자세한 모델 선택을 위해서는 ‘모델 선택 규칙’ 섹션으로 이동하여 시스템 전압, 전력 시스템, 극수, 백업 보호 기능 및 필요한 서지 전류 용량을 기준으로 적절한 모델을 선택하십시오.

1형과 2형 중 어떤 것이 필요한지 잘 모르시겠나요? 저희 팀이 귀하의 건물 위험 프로필을 바탕으로 확인해 드리겠습니다.

AC 서지 보호기 모델 선정 기준

권장 설치 위치유형 LPZ / 낙뢰 노출 등급주 회로 차단기SPD 백업 보호 기능 TN-S 시스템 TN-C 시스템 TT 시스템
MCCB/MCB퓨즈단상3상단상3상단상3상
서비스 입구 / 주 배전반

제1형

LPZ 0A → LPZ 1

ACB ≥ 630A
MCCB: 630A ~ 315A
200A315A ~ 250A

FLP25-275/2(s),

FLP25-275/1(s)+1

FLP25-275/4(s),

FLP25-275/3(s)+1

FLP25-275/1(s)FLP25-275/3(s)

FLP25-275/1(s),

FLP25-275/1(s)+1

FLP25-275/3(s)+1
서비스 입구 / 주 배전반

1형+2형

LPZ 0A/0B → LPZ 2

MCCB: 400A ~ 200A125A ~ 100A125A

FLP12,5-275/2(s),

FLP12,5-275/1(s)+1

FLP12,5-275/4(s),

FLP12,5-275/3(s)+1

FLP12,5-275/1(s)FLP12,5-275/3(s)

FLP12,5-275/1(s),

FLP12,5-275/1(s)+1

FLP12,5-275/3(s)+1
서비스 입구 / 주 배전반

1형+2형

LPZ 0A/0B → LPZ 2

MCCB: 200A80A ~ 50A80A

FLP7-275/2(s) ,

FLP7-275/1(s)+1

FLP7-275/4(s),

FLP7-275/3(s)+1

FLP7-275/1(s)FLP7-275/3(s)

FLP7-275/1(s),

FLP7-275/1(s)+1

FLP7-275/3(s)+1
주 배전반 / 보조 배전반

2형

LPZ 1 → LPZ 2

MCCB: 100A ~ 63A40A ~ 32A40A ~ 32A

SLP40-275/2(s),

SLP40-275/1(s)+1

SLP40-275/4(s),

SLP40-275/3(s)+1

SLP40-275/1(s)SLP40-275/3(s)

SLP40-275/1(s),

SLP40-275/1(s)+1

SLP40-275/3(s)+1
하위 배전반 / 최종 배전반

유형 2+3

LPZ 2 → LPZ 3

MCB: 32A20A20A

SLP20-275/2(s),

SLP20-275/1(s)+1

SLP20-275/4(s),

SLP20-275/3(s)+1

SLP20-275/1(s)SLP20-275/3(s)

SLP20-275/1(s),

SLP20-275/1(s)+1

SLP20-275/3(s)+1
최종 회로 / 민감한 장비 인근

유형 3

LPZ 2 → LPZ 3

/16A ~ 10A16A ~ 10ATLP-255/2(s)/TLP-255/2(s)/TLP-255/2(s)/

프로젝트에 적합한 구체적인 부품 번호를 확인하시려면 시스템 전압과 극 수를 알려주십시오.

당사의 AC 서지 보호기 시리즈

LSP는 고객의 전기 인프라 중 어떤 부분도 취약하지 않도록 완벽한 AC 서지 보호기 라인업을 개발했습니다. 고부하 산업용 전력망부터 주거용 배전반에 이르기까지, 당사의 Type 1, 2, 3 장치는 모두 IEC/EN 61643-11 표준을 엄격히 준수하여 제작되었습니다. 저희는 단순히 제품을 제공하는 데 그치지 않고, 어떤 환경에서도 낙뢰 및 예기치 못한 전압 과도 현상에 견딜 수 있는 표준화된 보호 장치를 제공합니다.
모든 AC 서지 보호기
1형 서지 보호기
1+2형 서지 보호 장치
1+2+3형 서지 보호
제2형 SPD
2+3형 SPD
3형 서지 보호기
1형 교류 서지 보호 장치 SPD FLP25-275-3S+1
더 많은 세부 정보 보기
1+2형 AC 서지 보호 장치 SPD FLP12,5-275-3S+1
더 많은 세부 정보 보기

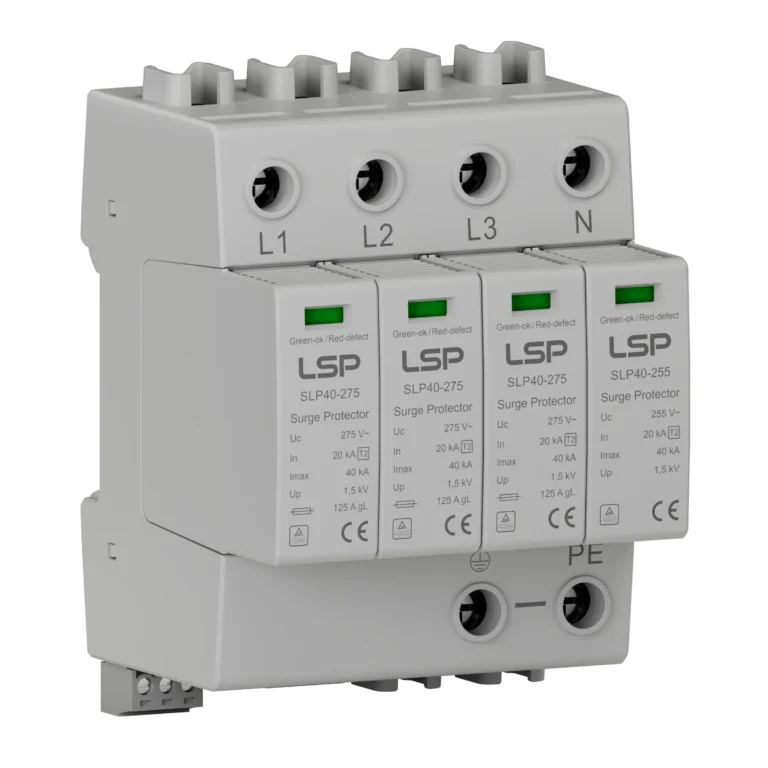

2종 교류 서지 보호 장치 SPD SLP40-275-3S+1
더 많은 세부 정보 보기
2형 교류 서지 보호 장치 SPD SLP40-275-3S
더 많은 세부 정보 보기
2+3형 AC 서지 보호 장치 SPD SLP20-275-1S+1
더 많은 세부 정보 보기

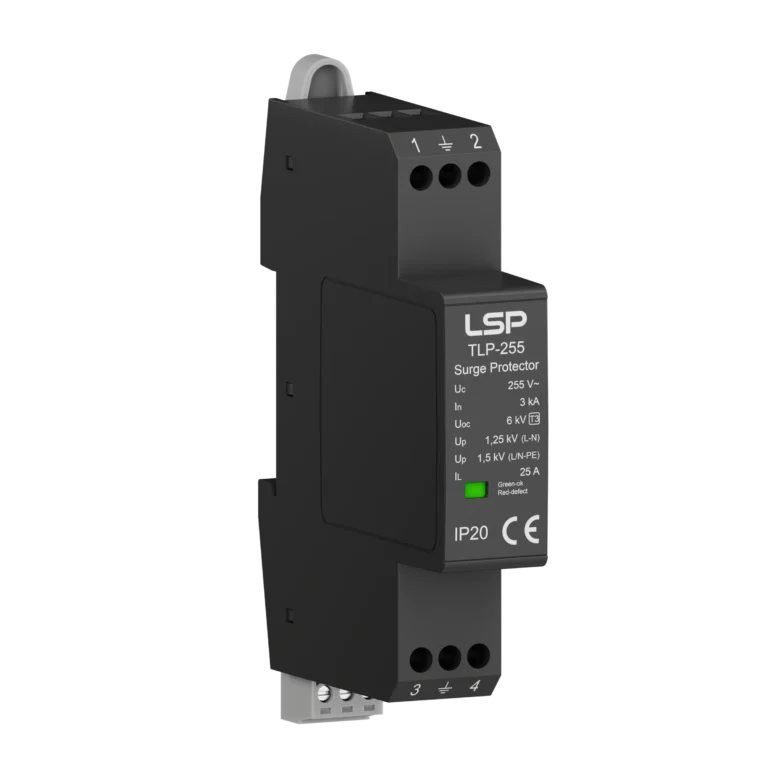

3형 교류 서지 보호 장치 SPD TLP-255
더 많은 세부 정보 보기
1 2 3 4 5 6

전기 시스템의 보호 및 신뢰성 극대화

최고의 서지 보호기 브랜드 중 하나인 LSP는 탁월한 성능으로 전기 시스템을 보호하며, 비교할 수 없는 보호력과 신뢰성을 보장합니다.

더 나은 서지 보호
0 %

인증됨 8/20 파형 그리고 10/350 파형 테스트 결과, 당사 SPD는 I = 20kA(±5회) 및 Imax = 40kA(±1회)를 견뎌내며, 번개 및 스위칭 서지 모두에서 탁월한 성능을 발휘하여 전기 시스템에 완벽한 보호 기능을 제공합니다.

향상된 내습성
0 %

기본적인 방습 기능을 갖춘 기존 SPD와 달리, 우리의 MOV 캡슐화 설계 습기 침투를 방지하여 고장 위험을 줄이고 습한 환경에서의 수명을 연장하며 안정적인 성능을 보장합니다.

화재 안전 강화
0 %

당사 SPD는 자체 개발한 트리핑 메커니즘을 특징으로 합니다. 아크를 격리하고 소멸시킵니다, 극한의 낙뢰 상황에서도 화재 예방 및 안전한 분리 기능을 보장하여 장비에 최대한의 안전성을 제공합니다.

내구성 향상
0 %

당사의 서지 보호 장치는 강화된 금속 접점을 사용합니다. (8 mm × 0.8 mm)이 견고한 설계는 전도성과 강도를 향상시켜 장치가 높은 서지를 견딜 수 있도록 하며, 동시에 연결된 장비에 안정적이고 장기적인 보호 기능을 보장합니다.

기존 AC 서지 보호기 VS 당사의 신형 AC 서지 보호기

혁신적인 디자인과 첨단 안전 기능

고정밀 AC 서지 보호기의 탁월한 내구성을 경험하십시오. 신속한 반응 메커니즘, 최적화된 클램핑 전압, 고급 MOV/GDT 부품 등의 기능이 서지를 안전하게 우회시켜 민감한 장비의 수명을 연장하고 일관된 성능을 유지합니다.

AC 서지 보호 장치(SPD) 당사는 LKD사의 고품질 MOV와 Vactech사의 GDT를 사용합니다.

저희는 AC 서지 보호기의 안정성과 낙뢰 보호 성능을 보장하기 위해 LKD사의 고품질 MOV와 Vactech사의 GDT를 사용합니다.

AC 서지 보호 장치 SPD 두꺼운 금속 부품

견고한 금속 리드 핀(두께 0.8mm, 너비 8mm)은 파손 없이 높은 전위를 견딥니다.

서지 보호 장치 모듈 금속 산화물 배리스터 MOV

당사 연구개발팀이 최적화한 저온 트립 메커니즘과 첨단 납땜 공정은 아크 억제 및 화재 예방 기능을 강화합니다.

AC 서지 보호 장치 SPD 난연성 플라스틱 케이스가 우수한 내화성을 제공합니다
난연성 플라스틱 케이스는 우수한 내화성을 제공합니다. 고급 황동, 적동 및 인청동 부품은 해상 운송 중에도 부식 저항성을 보장합니다.
AC 서지 보호 장치(SPD) 엄격한 테스트

모든 AC 서지 보호기는 엄격한 테스트를 거치며, 당사 기준을 충족하는 장치만 승인됩니다. 모든 AC 서지 보호기는 TUV, CB 및 CE 인증을 획득했습니다.

99.99% 서지 보호

지속적인 SPD 개선

중국 내 AC SPD 공급업체로서, 우리는 다양한 낙뢰 보호 요구를 충족시키고 고객에게 최고의 서지 보호기를 제공하기 위해 지속적으로 기술을 발전시키고 있습니다.

왜 LSP를 서지 보호 공급업체로 선택해야 할까요?

LSP는 중국 내 AC SPD 제조업체 중에서도 두각을 나타내며, 신뢰할 수 있고 인증된 서지 보호 솔루션과 전문적인 지원을 제공하여 고객의 시스템이 항상 안전하고 정상적으로 작동하도록 보장합니다.
서지 보호 장치(SPD) 제조업체 작업장

전문 제조

당사의 제조 공정은 ISO9001을 엄격히 준수하여 규정 준수와 효율성을 보장합니다. 당사의 서지 보호기는 TUV, CB, CE 인증을 모두 획득하여 우수한 품질과 글로벌 시장 적합성을 보장합니다.

서지 보호 장치(SPD) 연구 개발(R&D)

혁신적인 연구개발 역량

전기 분야에서 우리는 독자적인 연구개발 역량을 보유하고 있습니다. 20년 경력의 연구개발팀이 기술적 비전을 실현할 수 있도록 기술 지원을 제공합니다.

서지 보호 장치(SPD) 임펄스 시험

엄격한 품질 관리

당사의 품질 관리 시스템은 서지, 열, 부식 및 화재 위험 하에서 SPD의 신뢰성을 보장하기 위해 낙뢰 임펄스 시험 및 다중 내구성 평가를 포함한 첨단 시험 절차를 통합합니다. 납땜 내구성에 대한 일관성 점검과 통합 용접 온도 관리는 장기적인 안정성과 안전성을 추가로 보장합니다.

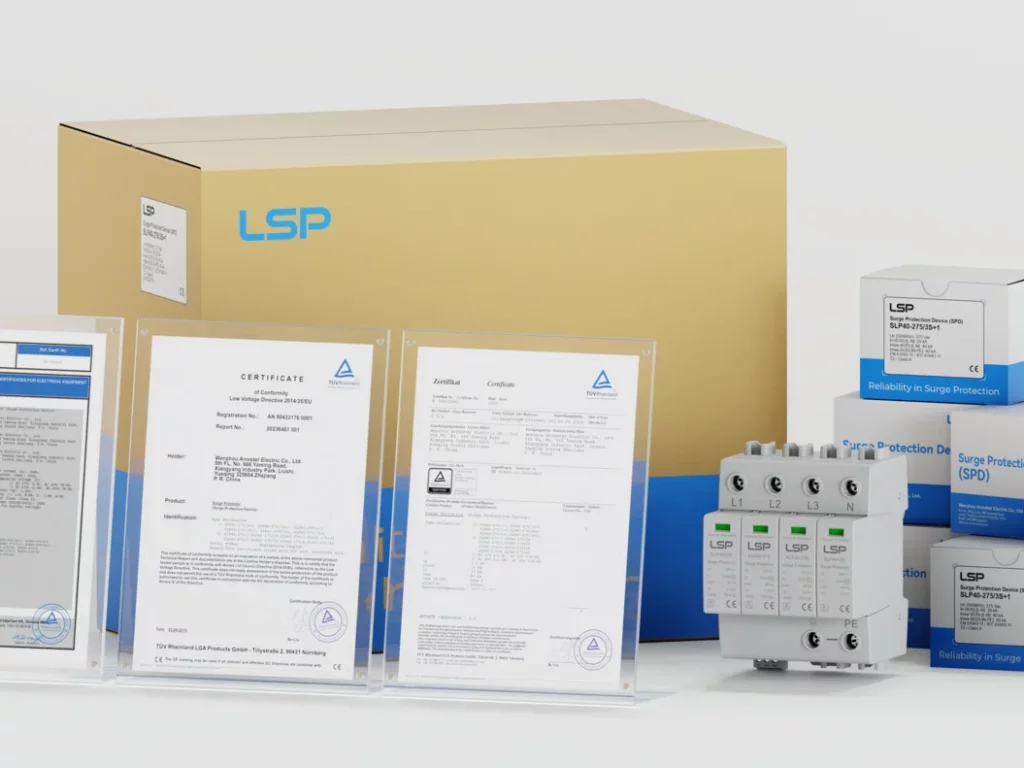

신뢰할 수 있는 종합형 2종 서지 보호 장치(SPD)

종합 마케팅 지원

저희는 소중한 고객님께 더 많은 것을 제공합니다! 고품질 골판지 포장재, 마케팅용 3D 애니메이션 자료, 규제 및 인증 지원 등을 포함합니다.

서지 보호 장치(SPD) 제조업체 고객 회의

확실한 제품 보증

또한 7일 이내 반품 및 30일 이내 교환 정책을 제공합니다. 보증 기간 동안 배송비와 관세는 당사에서 부담합니다.

서지 보호 장치(SPD) 제조업체 운송

믿을 수 있는 빠른 배송

경험이 풍부한 당사 팀은 재고 및 생산을 관리하며, 성수기를 대비해 안정적인 자재 재고를 유지합니다. 일반 주문은 15일 이내, 맞춤 주문은 30일 이내에 완료 및 출고하며, 96.1%의 정시 납품률을 유지하고 있습니다!

인증된 AC 서지 보호 장치(AC Surge Protector Device)를 찾는 기업을 위한 신뢰할 수 있는 파트너

당사는 TUV, CB, CE 및 ISO 9001 인증을 보유하고 있습니다. 당사의 서지 보호 장치(SPD)는 IEC/EN 61643-11 및 IEC/EN 61643-31 표준에 따라 테스트를 거쳤습니다.

다양한 산업 분야를 위한 종합적인 AC 서지 보호기 솔루션

우리의 AC 서지 보호기 솔루션은 다양한 분야에 적용됩니다: 데이터센터, LED 시스템, 보안 시스템, 산업 설비, 풍력 터빈, 가정용 및 산업용 태양광 발전, 태양광 발전 단지, 에너지 저장 장치, 그리고 수처리 시설.

서지 보호기 공급업체로서, 우리는 맞춤형 보호 솔루션과 검증된 전문성을 바탕으로 다양한 산업 분야에 힘을 실어줍니다.

클라이언트

고객들이 LSP의 AC 서지 보호기에 대해 말하는 것

“
”

자주 묻는 질문 AC 서지 보호기에 관하여

AC 서지 보호기(AC SPD): 유형, 선정 및 적용에 대한 종합 가이드

목차

AC 서지 보호기란 무엇인가요? (알기 쉬운 설명)

이를 쉽게 이해하는 방법: 교류 서지 보호기는 수도관의 과압 방출 밸브와 같은 원리로 작동합니다.
정상적인 상황에서는 밸브가 닫힌 상태를 유지하며 물은 파이프를 통해 정상적으로 흐릅니다. 번개가 치거나 스위치 조작으로 인해 전기 전압이 급격히 상승하는 것처럼 압력이 갑자기 급증하면, 밸브가 열려 파이프가 파열되기 전에 과잉 압력을 배출합니다. 압력이 정상으로 돌아오면 밸브는 다시 닫힙니다.

AC 서지 보호기는 전기 시스템에서도 동일한 역할을 합니다. 정상적인 상황에서는 조용히 대기하며 전류가 흐르도록 합니다. 서지가 발생하면 저저항 경로를 열어 과전압을 접지로 우회시켜, 하류에 연결된 장비를 보호합니다. 서지가 지나가면 다시 고저항 상태로 돌아갑니다.

서지 보호기가 필요한 이유는, 아무리 작은 서지라도 반복적으로 발생하면 전자 부품이 서서히 손상되기 때문입니다. 이러한 손상이 항상 즉각적인 고장으로 나타나는 것은 아닙니다. 시간이 지남에 따라 손상이 누적되다가, 어느 날 갑자기 장비가 조기에 고장 나게 됩니다.

이를 쉽게 이해하는 방법: 교류 서지 보호기는 수도관의 과압 방출 밸브와 같은 원리로 작동합니다.

AC 서지 보호기의 정의 및 작동 원리

AC 서지 보호기(Surge Protector) 또는 서지 보호 장치(SPD)는 과도 과전압을 제한하고 서지 전류를 보호 대상 장비에서 우회시키기 위해 AC 전력 배전 시스템에 설치되는 장치입니다. 이 장치는 보호 대상 회로와 병렬로 연결됩니다. 정상 작동 전압 하에서는 이 장치가 높은 임피던스를 나타내며 유의미한 전류를 소비하지 않습니다. 과도 과전압이 장치의 임계값을 초과하면 내부 보호 소자가 전도되어 낮은 임피던스의 경로를 형성함으로써 서지 전류를 접지로 우회시킵니다. 과도 현상이 지나간 후, 장치는 다시 높은 임피던스 상태로 돌아갑니다.
보호 기능이 순차적으로 작동하는 방식:
낙뢰나 스위칭 현상으로 인해 선로에 과도 과전압이 발생합니다.
SPD의 전압 제한 소자(일반적으로 금속 산화물 배리스터, MOV)는 전압이 임계값을 초과하면 전류를 흘리기 시작합니다.
서지 전류는 SPD를 통해 접지로 우회됩니다.
보호 대상 장비 양단의 전압은 SPD의 전압 보호 수준(Up)으로 제한됩니다.
과도 현상이 끝나면 SPD는 고임피던스 상태로 돌아가 다음 현상에 대비합니다.
핵심적인 공학적 고려 사항은 교류(AC) 시스템과 직류(DC) 시스템의 차이입니다. 교류 전압은 주기당 두 번 자연스럽게 0을 통과하기 때문에 아크를 소멸시키는 데 도움이 됩니다. 반면 직류 전압에는 자연스러운 0 통과점이 없기 때문에, 직류 서지 보호 장치에서는 아크와 후속 전류를 다르게 처리해야 합니다. 교류 서지 보호 장치는 교류 시스템에 맞게 특별히 설계 및 테스트된 것이므로, 직류 회로에서는 사용해서는 안 됩니다.

AC 서지 보호기는 무엇으로 만들어져 있나요?

AC 서지 보호기는 엄선된 소수의 재료와 부품으로 제작됩니다. 내부 구성 요소를 이해하면 제품의 품질을 평가하고, 장기간 사용 시 기기가 어떻게 작동할지 예측하는 데 도움이 됩니다.
AC 서지 보호기는 무엇으로 만들어져 있나요?
주요 구성 요소는 다음과 같습니다:

금속 산화물 배리스터(MOV). 이는 핵심 보호 소자입니다. MOV는 세라믹 매트릭스에 내장된 비선형 산화아연 입자로 구성되며, 금속 전극 사이에 연결되어 있습니다. MOV 양단의 전압이 임계값을 초과하면 저항이 급격히 떨어지며, 이를 통해 서지 전류를 전도하고 전압을 제한합니다. 서지 보호 장치에서 MOV는 일반적으로 타입 1 및 타입 2 설계(더 높은 에너지를 처리하는 경우)에서는 정사각형 모양을, 타입 3 및 신호용 SPD(에너지 등급이 낮은 경우)에서는 원반형 모양을 띱니다.

가스 방전관(GDT). 불활성 가스로 채워진 밀폐된 튜브로, 두 개 이상의 전극이 정해진 간극을 두고 분리되어 있습니다. 정상 전압 상태에서는 가스가 비전도성이지만, 과도 과전압이 절연 파괴 수준을 초과하면 가스가 이온화되어 GDT는 직접 낙뢰 전류와 같은 고에너지 서지에 대한 저임피던스 경로가 됩니다. GDT는 모든 Type 1, Type 2, Type 3 AC SPD 및 신호 SPD에 사용되며, 다단계 보호 체계에서 MOV와 함께 조화롭게 작동하는 경우가 많습니다.
AC SPD에서 MOV와 GDT가 어떻게 함께 작동하는가. 전압 제한형 SPD에서는 MOV가 서지 에너지의 대부분을 처리하며 전압을 제한한다. 전압 스위칭형 SPD에서는 GDT 또는 흑연 스파크 갭이 스위칭 작용을 담당한다. 복합형 SPD(일반적으로 중성선에 3개의 MOV 경로와 1개의 GDT 경로가 결합된 “3+1” 구성)에서는 두 요소가 조화를 이루어 작동합니다. GDT는 가장 높은 에너지의 서지(직접 낙뢰)를 처리하고, MOV는 나머지 서지와 잔류 클램핑을 처리합니다.
열 차단 장치(저온 솔더 접합부). 이는 안전 장치입니다. 서지 현상이 발생하면 MOV가 전류를 conduc하고 가열됩니다. MOV가 손상되거나 수명이 다하면 내부 조립체의 온도가 계속 상승합니다. 저온 솔더 접합부는 제어된 온도에서 녹도록 설계되어 있습니다. 이 접합부가 녹으면 스프링의 힘에 의해 녹색 분리판이 밀려나와, 성능이 저하된 MOV를 금속 전극에서 기계적으로 분리합니다. 그러면 MOV는 회로에서 영구적으로 격리되므로, 고장 난 모듈로 인해 과열이 발생하는 것을 방지할 수 있습니다.
난연성 플라스틱 인클로저. 하우징은 30% 유리 섬유로 보강된 PA6 소재로 제작되었으며, 이 열가소성 수지는 난연성 등급 UL 94 V-0을 충족합니다. 이 소재는 SPD가 수년간의 사용 기간 동안 필요로 하는 기계적 강도와 내화성을 제공합니다.
금속 도체. SPD 내부에서 서지 전류를 전달하는 경로에는 높은 전도성을 위해 적색 구리가 사용되며, 외부 전도성 표면에는 내식성과 안정적인 접촉을 위해 무광 주석 도금이 되어 있습니다. 이러한 소재 선택과 표준화된 두께 0.8mm × 폭 8mm의 리드 핀은 모든 LSP AC 서지 보호기 모델에 공통적으로 적용됩니다.
상태 표시기 및 원격 신호 전송. 시각적 상태 창을 통해 장치의 상태를 확인할 수 있습니다. 정상 작동 시 녹색, 수명 종료 시 빨간색으로 표시됩니다. 일부 모델에는 모니터링 시스템에 상태를 전달하는 원격 신호 접점(전환 접점)이 장착되어 있습니다.

MOV 대 가스 방전관(GDT) 대 흑연 스파크 갭: 주요 차이점

저전압 교류 서지 보호기에는 세 가지 핵심 보호 기술이 적용됩니다: 금속 산화물 배리스터(MOV), 가스 방전관(GDT), 그리고 흑연 스파크 갭입니다. 최신 설계에서는 이 기술들이 대개 상호 보완적으로 작용하며, 각 기술은 서지 문제의 서로 다른 부분을 처리합니다. IEC/EN 61643-11 표준에 따르면, 이 중 하나를 기반으로 제작된 SPD는 전압 제한형, 전압 스위칭형 또는 복합형으로 분류됩니다.

금속 산화물 배리스터(MOV) — 전압 제한 소자:
작동 원리: 전압이 상승함에 따라 저항이 지속적으로 감소하는 세라믹 반도체입니다. 이 반도체는 급격한 온/오프 임계값 없이 정격 전압 근처에서 전도되기 시작합니다.
답변: 반응이 빠릅니다. 빠르게 고정되므로 빈번하게 발생하는 저에너지 서지에 적합합니다.
장점: 정밀한 전압 제한(낮은 Up), 추종 전류 없음, 자동 리셋 기능.
한계: 서지가 발생할 때마다 점차 성능이 저하되며, 수명 기간 동안 에너지를 흡수할 수 있는 용량은 한정되어 있습니다.
가스 방전관(GDT) — 전압 스위칭 소자:
작동 원리: 불활성 가스로 채워진 밀폐된 튜브입니다. 전압이 항복 전압을 초과하면 가스가 이온화되어 전류를 전도합니다. 이 장치에는 뚜렷한 “트리거” 임계값이 있습니다.
답변: 작동 속도는 느리지만, 매우 높은 전류를 전달할 수 있습니다.
장점: 매우 높은 서지 전류 처리 능력으로, 직접 낙뢰 전류(Type 1 / Type 1+2)에 이상적이며, 제어된 가스 화학 성분 덕분에 일정한 절연 파괴 전압을 유지합니다.
제한 사항: 일단 작동되면 “추종 전류”(이온화된 가스를 통해 계속 흐르는 정상적인 교류 전류)가 발생할 수 있으며, 이는 반드시 차단되어야 합니다. 따라서 교류 회로 설계에서는 GDT를 조정된 MOV와 함께 사용합니다.
흑연 스파크 갭 — 구형 전압 스위칭 설계:
작동 원리: 공기 틈새로 분리된 두 개의 전극으로, 전극 표면에는 탄소(흑연)가 코팅되어 있습니다. 전압이 틈새의 절연 파괴 수준을 초과하면 공기 중에서 아크가 발생하여 전류가 흐르게 됩니다.
장점: 구조가 간단하고 견고하며, 재료비가 저렴하고, 높은 피크 전류를 처리할 수 있다.
한계: 절연 파괴 전압은 전극의 마모 및 오염에 따라 변동하므로, 시간이 지남에 따라 작동 시점이 덜 정밀해집니다. 각 아크 발생 시 흑연 재질이 침식되므로 장치의 파라미터가 점차 변화합니다. 현대의 저전압 교류 서지 보호 장치에서는 흑연 스파크 갭이 예전보다 덜 흔히 사용되지만, 일부 설계에서는 여전히 사용되고 있습니다.
GDT와 흑연 스파크 갭의 간략한 비교. 두 방식 모두 스파크 갭/가스 이온화 원리에 기반합니다. 차이점은 원자재에 있습니다. GDT는 제어된 환경 내에서 밀봉된 불활성 가스를 사용하는 반면, 흑연 스파크 갭은 개방된 공기 중에서 탄소 기반의 아크를 사용합니다. GDT는 더 일관된 트리거 전압과 더 긴 수명을 제공하는 반면, 흑연 스파크 갭은 비용이 저렴하고 구조가 더 간단합니다. 고사양 또는 장수명 설비의 경우 일반적으로 GDT 기반 설계가 선호되지만, 비용이 중요한 경우나 가혹한 사용 환경에서는 흑연 스파크 갭 설계도 여전히 적합할 수 있습니다.
실제 AC SPD에서 이 두 요소가 어떻게 상호 작용하는지 살펴보겠습니다. 전압 제한 방식은 MOV만을 사용하며, 전압 스위칭 방식은 GDT(또는 흑연 갭)만을 사용합니다. 복합 설계 — 중성선에 3개의 MOV 경로와 1개의 GDT 경로가 결합된 전형적인 “3+1” 배선 방식 — 은 두 가지 방식을 모두 사용합니다. GDT는 가장 높은 에너지의 사건(직접 낙뢰)을 처리하고, MOV는 나머지 서지 및 잔류 클램핑을 처리합니다.
선택 시 고려해야 할 핵심 차이점은 다음과 같습니다. 주 공급 입구에서 설비가 번개에 직접 노출될 경우, GDT 기반의 Type 1 또는 Type 1+2 설계가 제공하는 높은 에너지 용량이 필요합니다. 반면, 배전반을 유도 서지 및 스위칭 서지로부터 보호하려는 경우에는 MOV 기반의 Type 2 장치가 일반적으로 선택됩니다. 번개 및 스위칭 보호가 모두 필요한 소형 배전반에 복합 설계(3+1)를 사용하는 경우, GDT와 MOV 단계가 적절하게 조화되어 있는지 확인하십시오.

AC 서지 보호기 설치 및 유지보수

서지 보호기는 “한 번 설치하면 더 이상 신경 쓸 필요가 없는” 장치가 아닙니다. 설치 방법과 유지 관리 방식은 장비를 얼마나 효과적으로 보호할 수 있는지에 직접적인 영향을 미칩니다.
설치 원칙:
가능한 한 진입 지점이나 보호 대상 장비에 가깝게 설치하십시오. 연결 선은 가능한 한 짧게 유지해야 합니다(이상적으로는 0.5미터 미만). 연결 선이 길면 인덕턴스가 증가하여 유효 전압 보호 수준이 상승하고 보호 성능이 저하됩니다.
접지 방식에 따라 연결하십시오. 배선 및 극 구성은 시스템 유형(TT, TN-S, TN-C, TN-C-S, IT)과 일치해야 합니다. 배선을 잘못하면 보호 기능이 저하되거나 장치가 정상적으로 작동하지 않을 수 있습니다.
과전류 보호 기능을 마련하십시오. 단락이나 열적 수명 종료 시 SPD를 안전하게 분리할 수 있도록, 상류 측에 전용 SSD(SPD 전용 보호 장치, 이전 명칭: SCB)를 설치하십시오.
올바르게 접지하십시오. SPD의 접지 연결은 주 접지/등전위 본딩 시스템에 연결되어야 합니다. 접지 연결이 불량하면 우회된 서지 전류가 지면으로 흐를 수 있는 원활한 경로가 확보되지 않습니다.
조정 거리를 준수하십시오. 1형 및 2형 SPD를 직렬로 연결할 경우, 두 SPD 사이의 케이블 길이가 자연스러운 조정 거리를 제공합니다. 두 SPD 간에는 10미터 이상의 케이블 길이를 유지하는 것이 권장됩니다. 실제 간격이 10미터 미만인 경우, 적절한 연동을 보장하기 위해 두 SPD 사이에 디커플링 인덕터를 추가해야 합니다. 정확한 인덕터 사양에 대해서는 LSP 엔지니어링 지원팀에 문의하십시오.
유지보수 원칙:
상태 표시등을 정기적으로 확인하십시오. 녹색 창은 정상 작동 중임을, 빨간색 창은 모듈의 수명이 다하여 교체가 필요함을 나타냅니다.
성능이 저하된 모듈은 즉시 교체하십시오. MOV는 서지가 발생할 때마다 성능이 저하됩니다. 표시등이 빨간색으로 켜지거나 원격 신호를 통해 오류가 보고되면 모듈을 교체하십시오. 수명이 다한 SPD는 보호 기능을 제공하지 않습니다.
심각한 낙뢰가 발생한 후에는 점검하십시오. 심한 폭풍이 지나간 후에는 표시등과 주변 장비를 확인하십시오. 이를 통해 성능 저하를 조기에 파악할 수 있습니다.
기록을 잘 보관하십시오. 설치 날짜, 교체 날짜 및 서지 발생 내역을 기록해 두십시오. 이렇게 하면 모듈을 언제 교체해야 할지 예측하는 데 도움이 됩니다.
