Che cos'è un dispositivo di protezione da sovratensioni e a cosa serve

Che cos'è un dispositivo di protezione da sovratensioni?

Definizione di base di un dispositivo di protezione contro le sovratensioni

A protezione da sovratensioni è, come suggerisce il nome, un dispositivo progettato per sopprimere i picchi di tensione improvvisi (sovratensioni) e fornire un barriera di sicurezza per apparecchiature elettriche. La sua funzione principale è quella di limitare rapidamente e automaticamente i livelli di tensione ogni volta che si verifica un'alta tensione anomala nel rete elettrica, circuiti elettrici o linee di segnale, e a deviare l'energia in eccesso al sistema di messa a terra, impedendogli di raggiungere direttamente i dispositivi collegati.

In standard internazionali, un protezione da sovratensioni è comunemente indicato come SPD (Dispositivo di protezione contro le sovratensioni). È ampiamente utilizzato in impianti elettrici residenziali, commerciali e industriali e può essere sia un dispositivo plug-in autonomo o un unità modulare installata in armadi di distribuzione o quadri elettrici.

Le sue caratteristiche principali includono:

• Funzione di protezione trasparente: Esso assorbe, devia o blocca l'alta tensione prima che il picco raggiunga l'apparecchiatura, prevenendo danni al dispositivo.

• Funzionamento automatico: Nessun intervento manuale è richiesta; la protezione si attiva automaticamente quando viene rilevato un picco di corrente.

• Ampia applicabilità: Adatto sia per Sistemi CA (corrente alternata) e CC (corrente continua), come ad esempio circuiti residenziali, reti di comunicazione dati, sistemi di controllo industriale e impianti fotovoltaici (PV).

• Basato sui componenti chiave: La maggior parte protezioni contro le sovratensioni affidarsi a componenti quali Diodi MOV (varistori a ossido metallico), GDT (tubi a scarica di gas) o TVS (soppressione di tensioni transitorie) per sopprimere e deviare l'energia delle onde.

In termini semplici, un protezione da sovratensioni agisce come un “scudo di sicurezza” per apparecchiature elettriche. In condizioni di tensione normale, mantiene un stato ad alta impedenza e non interferisce con il funzionamento del circuito. Quando un picco di tensione si verifica, diventa immediatamente un percorso a bassa impedenza, deviare correnti pericolose e prevenire danni a dispositivi elettronici costosi o critici.

Come funziona un dispositivo di protezione da sovratensioni?

Principio di funzionamento SPD

Il Principio di funzionamento di un dispositivo di protezione contro le sovratensioni (SPD) è limitare la tensione eccessiva a un intervallo di sicurezza e deviare la corrente in eccesso al sistema di messa a terra quando un picco di tensione si verifica. Questo processo si basa sul caratteristiche di risposta rapida del suo interno componenti non lineari, come ad esempio Diodi MOV (varistori a ossido metallico), GDT (tubi a scarica di gas) o TVS (soppressione di tensioni transitorie).

1. Rilevamento e risposta alle sovratensioni

• Quando il tensione rimane all'interno del valore nominale (ad esempio, 230 V CA o 1000 V CC), il SPD rimane in un stato ad alta impedenza, impedendo quasi completamente il passaggio della corrente.

• Una volta che il la tensione supera la soglia impostata (tensione di serraggio), il SPD conduce istantaneamente, attivando il suo meccanismo di protezione.

2. Limitazione della sovratensione (blocco della tensione)

• Il SPD riduce la sua impedenza in pochi nanosecondi, morsetto dell'alta tensione sulla linea a un relativamente livello di sicurezza, come ad esempio 600 V o inferiore.

• Questo impedisce sovratensione da un impatto diretto dispositivi elettronici a valle.

3. Deviazione della corrente di picco (deviazione di corrente)

• Quando si dirige, il SPD devia la corrente in eccesso attraverso un percorso a bassa impedenza al sistema di messa a terra.

• Il sistema di messa a terra agisce come un “canale di sicurezza”, in modo sicuro rilasciare l'energia dell'onda di tensione nella terra invece di permettergli di raggiungere il dispositivi connessi.

4. Ritorno allo stato normale

• Quando il tensione torna al intervallo di funzionamento normale, i componenti interni del SPD ritornare a un stato ad alta impedenza, fermando il deviazione di corrente.

• La linea elettrica continua a mantenere una normale alimentazione elettrica e la funzione di protezione termina.

Cosa fa un dispositivo di protezione da sovratensioni?

Protegge le apparecchiature elettriche ed elettroniche sensibili dai danni

Il funzione principale di un dispositivo di protezione contro le sovratensioni (SPD) è proteggere le apparecchiature elettriche e i dispositivi elettronici sensibili da sovratensioni o danni da sovratensione. Come dispositivi elettronici diventano sempre più sofisticati, componenti quali circuiti stampati, microprocessori, chip di memoria e sensori hanno una tolleranza di tensione molto limitata. Anche un picco di tensione che dura solo pochi microsecondi può causare danni al dispositivo, perdita di dati o guasti al sistema.

Potenziali pericoli delle sovratensioni

1. Danni all'hardware

• Sbalzi di tensione può direttamente distruggere i componenti del circuito come condensatori, diodi, resistori e chip integrati, causando il attrezzatura a malfunzionare.

2. Perdita di dati o interruzione del sistema

• Per computer, server o dispositivi di comunicazione, picchi può comportare corruzione dei dati, riavvio del sistema o guasto completo del dispositivo.

3. Invecchiamento accelerato delle apparecchiature

• Anche se un impennata non danneggia immediatamente un dispositivo, frequente eventi di sovratensione può accelerare l'invecchiamento dei componenti elettronici, accorciando il durata delle attrezzature.

Meccanismi di protezione di un dispositivo di protezione contro le sovratensioni

• Risposta rapida: A protezione da sovratensioni (SPD) può rilevare anomalie di tensione in pochi nanosecondi e attivare immediatamente.

• Bloccaggio della tensione: Esso limita la tensione di picco a un intervallo di sicurezza che il l'attrezzatura può resistere.

• Deviazione di energia: Corrente in eccesso è deviato attraverso un percorso a bassa impedenza al sistema di messa a terra, impedendogli di raggiungere il dispositivi connessi.

• Recupero automatico: Una volta che il la tensione torna alla normalità, il SPD torna a un stato ad alta impedenza, non interferisce con la normale alimentazione elettrica.

Esempi di scenari applicativi

• Residenziale: Computer, televisori, frigoriferi, condizionatori d'aria, e altro elettrodomestici.

• Commerciale e uffici: Server, router, stampanti, computer da ufficio, e correlati apparecchiature di rete.

• Automazione industriale: PLC, sensori, controller e dispositivi di comunicazione.

• Sistemi di energia rinnovabile: Inverter fotovoltaici (PV), scatole di combinazione e sistemi di monitoraggio.

In conclusione, un protezione da sovratensioni (SPD) agisce come un “barriera di sicurezza” per le vostre attrezzature. Quando un picco di tensione si verifica, esso difende attivamente di deviare correnti pericolose, garantendo il funzionamento sicuro dei dispositivi. Per apparecchiature di alto valore o critiche, installando un protezione da sovratensioni è un misura di protezione economica, efficace ed essenziale.

Miglioramento della stabilità e dell'affidabilità del sistema elettrico

Oltre a proteggere i singoli dispositivi, un protezione da sovratensioni (SPD) svolge anche un ruolo ruolo cruciale nella stabilità e nell'affidabilità dell'intero sistema energetico. Sbalzi di tensione non solo può danneggiare attrezzatura ma anche causare malfunzionamenti del sistema, arresti o interruzioni della comunicazione. In ambienti industriali e commerciali, tali impatti possono portare a interruzioni della produzione o dell'attività su larga scala.

Sfide affrontate dai sistemi di alimentazione

1. Frequenti fluttuazioni e picchi di tensione

• Fulmini, operazioni di commutazione, guasti di linea o trasferimenti di rete può causare picchi di tensione improvvisi.

• Sistemi non protetti sono inclini a malfunzionamenti delle apparecchiature o anomalie di potenza.

2. Prevalenza dei dispositivi sensibili

• PLC, apparecchiature di automazione, sensori e dispositivi di comunicazione nelle fabbriche sono molto sensibili a fluttuazioni di tensione.

• Reti aziendali, server e centri dati sono ugualmente vulnerabili a anomalie di tensione.

Come i dispositivi di protezione da sovratensioni migliorano la stabilità

1. Risposta rapida ai picchi

• Quando la tensione supera la soglia di sicurezza, il SPD reagisce all'interno di nanosecondi, immediatamente deviare la corrente in eccesso verso terra, impedendo il impedire che le sovratensioni influenzino i dispositivi a valle.

2. Protezione del funzionamento complessivo del sistema

• Protezione multilivello per quadri di distribuzione, linee principali e dispositivi terminali garantisce che il l'intero sistema rimane stabile durante fulmini o fluttuazioni di rete.

• Previene guasti a livello di sistema causato dal danneggiamento di un singolo dispositivo.

3. Riduzione dei malfunzionamenti e dei rischi di fermo macchina

• Di soppressione dei picchi di tensione, il SPD garantisce che controlli di automazione e attrezzature industriali non sperimentare malfunzionamenti o arresti a causa di sovratensione istantanea.

• Per centri dati e sistemi di comunicazione, aiuta prevenire interruzioni di rete e perdita di dati.

4. Miglioramento dell'affidabilità del sistema

• La presenza di un SPD rende il sistema energetico più resiliente contro fulmini esterni, fluttuazioni di linea o operazioni di commutazione delle apparecchiature interne.

• Garantisce funzionamento stabile a lungo termine, riduce i tassi di guasto, e riduce i costi di manutenzione.

Prolungare la durata delle apparecchiature e ridurre i costi di manutenzione

A protezione da sovratensioni (SPD) non solo protegge i dispositivi da picchi di tensione istantanei ma anche in modo significativo prolunga la durata delle apparecchiature elettroniche mentre riduzione dei costi di manutenzione e sostituzione. Durante il funzionamento a lungo termine, anche minimi fluttuazioni di tensione o picchi di bassa intensità può causare danno cumulativo ai componenti elettronici. Senza protezione efficace, il durata delle attrezzature può essere notevolmente ridotto.

Motivi dell'estensione della durata di vita delle apparecchiature

1. Riduzione dell'usura dei componenti

• Componenti interni dispositivi elettronici, come ad esempio condensatori, resistenze, circuiti integrati e microprocessori, gradualmente età quando esposto continuamente a piccoli sbalzi di tensione.

• Un SPD può deviare questi piccoli picchi prima che raggiungano l'attrezzatura, riduzione del surriscaldamento e dello stress da tensione, quindi prolungare la durata di vita dei componenti.

2. Prevenzione dei danni improvvisi

• Grandi sbalzi di tensione può direttamente distruggere le attrezzature, a volte irreparabili. A protezione da sovratensioni agisce rapidamente a reindirizzare la corrente di sovratensione verso terra, impedendo guasto istantaneo del dispositivo.

Modi per ridurre i costi di manutenzione

1. Riduzione della frequenza di sostituzione delle attrezzature

• Con apparecchiature protette, il il tasso di fallimento diminuisce, riducendo al minimo la necessità di sostituzione dell'hardware causata da picchi di tensione.

2. Riduzione al minimo dei tempi di inattività

• In produzione industriale o sistemi per uffici commerciali, danni alle apparecchiature causati da sovratensioni spesso porta a tempi di inattività, interruzioni della produzione o costi di recupero dei dati. Un SPD aiuta ridurre questi rischi, migliorando tempo di attività del sistema.

3. Riduzione delle spese di manutenzione e riparazione

• Evita costose riparazioni causato da danno al dispositivo e riduce il carico di lavoro per il personale addetto alla manutenzione affrontare guasti imprevisti.

L'importanza della protezione contro le sovratensioni nei sistemi fotovoltaici e di controllo industriale

Nel moderno energia e settori industriali, un protezione da sovratensioni (SPD) non è solo uno strumento per protezione degli elettrodomestici comuni ma anche un componente fondamentale nei sistemi fotovoltaici (PV) e nei sistemi di controllo industriale. Esso garantisce la sicurezza delle apparecchiature, migliora l'affidabilità del sistema, e riduce le perdite economiche.

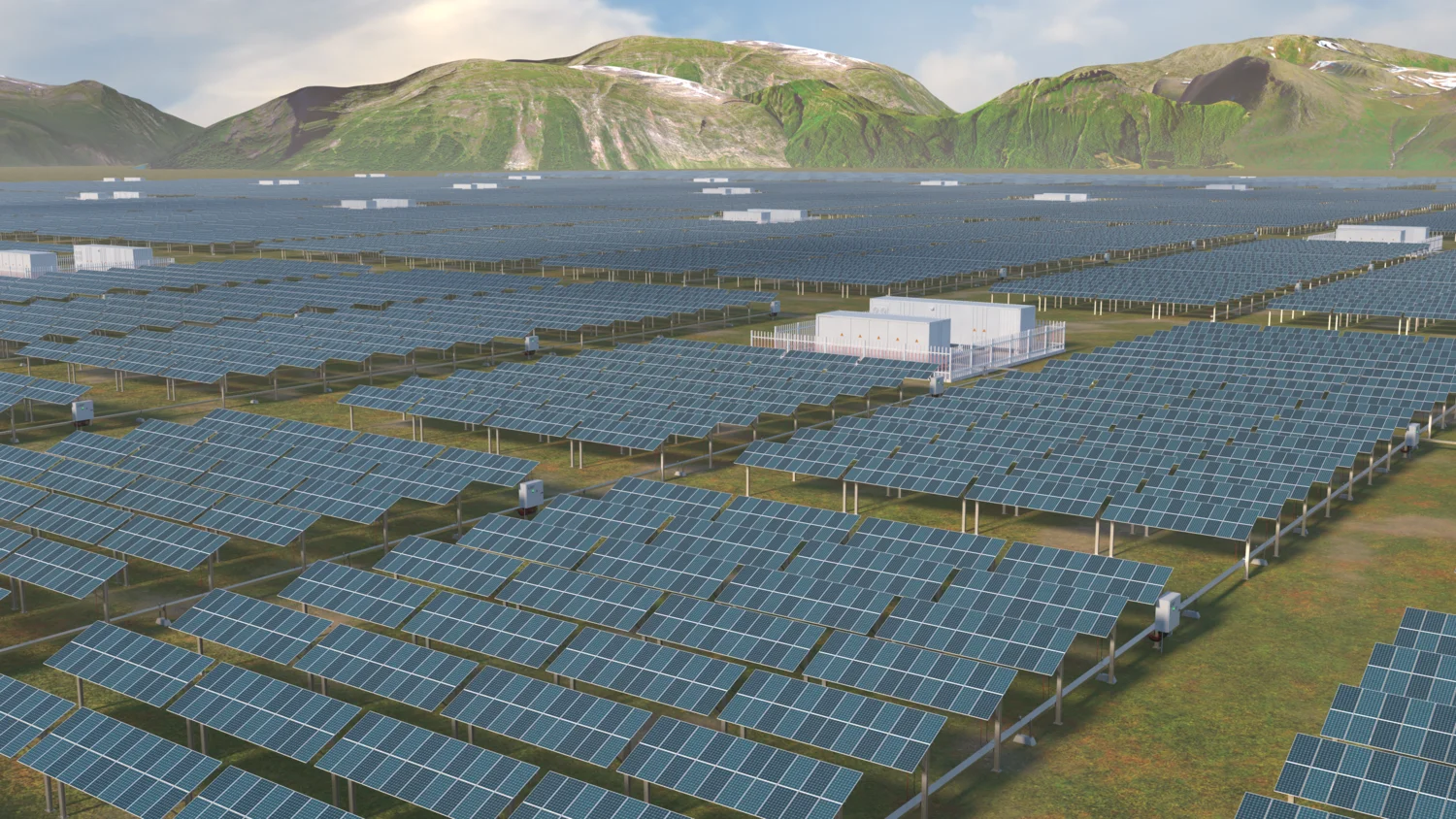

Importanza nei sistemi fotovoltaici (PV)

1. Esposizione ai fulmini all'aperto

• Moduli fotovoltaici sono solitamente installati su tetti o parchi solari a terra, direttamente esposto al ambiente naturale, rendendoli altamente suscettibili a fulmini o fluttuazioni istantanee della rete.

2. Protezione delle apparecchiature critiche

• Inverter fotovoltaici, scatole di combinazione, sistemi di monitoraggio e dispositivi di acquisizione dati sono apparecchiature di alto valore, e picchi può causare direttamente guasto dell'apparecchiatura o perdita di funzionalità.

• Installazione SPD sia sul lato CC che sul lato CA consente deviazione tempestiva dei picchi di corrente continua o alternata, impedendo loro di raggiungere le attrezzature.

3. Garantire l'efficienza della produzione di energia elettrica e la sicurezza del sistema

• Attraverso protezione da sovratensioni, il impianto fotovoltaico può continuare il normale funzionamento durante i temporali o le fluttuazioni della rete elettrica, ridurre al minimo i tempi di inattività, e prevenzione delle perdite energetiche e dei potenziali rischi per la sicurezza.

Importanza nei sistemi di controllo industriale

1. Protezione delle apparecchiature di automazione e dei sistemi di comunicazione

• PLC, sensori, controller e dispositivi Ethernet industriali nelle fabbriche sono estremamente sensibili a fluttuazioni di tensione.

• Sbalzi di tensione può causare malfunzionamenti delle apparecchiature, interruzioni del sistema o anomalie dei dati, influenzando efficienza produttiva e qualità del prodotto.

2. Riduzione dei rischi di produzione e delle perdite economiche

• Guasti alle apparecchiature causati da sovratensioni può portare a interruzioni della linea di produzione, ordini in ritardo o chiusure dello stabilimento, con conseguente perdite economiche significative.

• Installazione di un SPD in modo efficace sopprime le sovratensioni istantanee, garantendo processi produttivi continui e stabili.

3. Miglioramento dell'affidabilità e della sicurezza del sistema

• Protezione SPD multilivello può proteggere contemporaneamente quadri di distribuzione, linee e dispositivi terminali, consentendo il sistema di controllo industriale rimanere stabile durante i fulmini o le fluttuazioni di rete.

Tipi di dispositivi di protezione contro le sovratensioni

Tipo	Luogo di installazione	Funzione principale	Caratteristiche principali	Applicazioni tipiche	Esempio di immagine
SPD di tipo 1	Prima del quadro di distribuzione principale (alimentazione in entrata)	Protegge dai fulmini e dai picchi di tensione ad alta energia	– In grado di gestire fulmini ad alta energia – Funziona in stretta collaborazione con il sistema di messa a terra – Principalmente per l'alimentazione esterna in entrata	Impianti industriali, quadri principali di edifici commerciali, linee principali di impianti fotovoltaici
SPD di tipo 2	Pannello di distribuzione (derivazione o sottopannello)	Protegge da operazioni di commutazione, picchi di avvio del motore e guasti di linea	– Classe energetica inferiore rispetto al Tipo 1 – Tempo di risposta rapido – Fornisce protezione di secondo livello	Quadri elettrici residenziali, quadri di distribuzione per uffici, quadri secondari industriali, circuiti derivati per data center
SPD di tipo 3	Dispositivi per l'utente finale (prese, terminali delle apparecchiature)	Protezione nel punto di utilizzo per dispositivi sensibili	– Basso consumo energetico – Compatto – Installazione flessibile e facile sostituzione	Computer domestici, televisori, frigoriferi, server, dispositivi di comunicazione, strumenti di precisione

Se desideri saperne di più sui tipi di dispositivi di protezione da sovratensioni, visita il seguente link: https://lsp.global/surge-protection-device-types/

Quando e dove sono necessari i dispositivi di protezione contro le sovratensioni

A protezione da sovratensioni (SPD) è un dispositivo di protezione critico in moderno impianti elettrici. Sbalzi di tensione non solo può attrezzatura danneggiata ma anche causare tempo di inattività del sistema o perdite economiche. Comprensione Quando e dove utilizzare un SPD aiuta proteggere abitazioni, impianti industriali e sistemi di energia rinnovabile nei momenti critici.

Scenari residenziali (computer, televisori, frigoriferi e altri elettrodomestici)

In ambienti residenziali, picchi di tensione può verificarsi nelle seguenti circostanze:

1. Temporali: Fulmini o nelle vicinanze attività fulminosa può introdurre alta tensione attraverso il rete elettrica.

2. Avvio/arresto di grandi elettrodomestici: Elettrodomestici quali condizionatori d'aria, frigoriferi e lavatrici può creare fluttuazioni istantanee di tensione quando loro avvio o arresto.

3. Guasti alla rete o manutenzione: Commutazione delle linee elettriche o guasti alle utenze può causare picchi di tensione a breve termine.

Senza un SPD, elettrodomestici come computer, televisori, frigoriferi e router sono suscettibili a danni o perdita di dati. Si raccomanda di installare dispositivi di protezione contro le sovratensioni prima del stagione dei temporali o quando nuovi dispositivi elettronici sensibili vengono acquistati, in particolare presso il quadro elettrico domestico e punti vendita critici.

Scenari industriali (apparecchiature di automazione e sistemi di comunicazione)

In ambienti industriali, picchi di tensione può verificarsi nelle seguenti circostanze:

1. Avvio o arresto dei motori e delle attrezzature della fabbrica: Questo può generare picchi di commutazione.

2. Fluttuazioni di rete o cortocircuiti: Questi eventi possono causare tensioni transitorie di elevata ampiezza.

3. Fulmini o interferenze esterne: Soprattutto su linee esterne o linee elettriche in entrata dalla fabbrica.

Questi picchi può causare PLC, sensori e sistemi di comunicazione a malfunzionamento o spegnimento, con un impatto su efficienza produttiva e sicurezza. Si raccomanda di installare SPD multilivello quando costruire nuovi stabilimenti, aggiornare le attrezzature di automazione o gestire linee di produzione critiche, e prestare particolare attenzione durante il stagione dei temporali o periodi di reti elettriche instabili.

Scenari delle energie rinnovabili (impianti fotovoltaici e sistemi eolici)

In sistemi fotovoltaici (PV) o eolici, picchi di tensione si verificano tipicamente nelle seguenti condizioni:

1. Fulmini o maltempo: Moduli fotovoltaici per esterni o turbine eoliche sono particolarmente sensibili a fulmini.

2. Commutazione di rete o guastiQuesti eventi possono causare sovratensioni transitorie sul Lati CC o CA.

3. Avvio o spegnimento di inverter ad alta potenza: Ciò potrebbe generare sovratensioni interne.

Questi picchi può danni agli inverter, alle scatole di combinazione o ai sistemi di monitoraggio, influenzando negativamente efficienza nella produzione di energia elettrica. Si raccomanda di installare SPD sia sul lato CC che sul lato CA durante la progettazione del sistema e a ispezionarli e mantenerli durante stagioni di forte attività fulminosa o periodi di frequenti fluttuazioni della rete.

Come scegliere il giusto dispositivo di protezione da sovratensioni

Selezionando il protezione da sovratensioni (SPD) destra non è solo fondamentale per sicurezza delle attrezzature ma ha anche un impatto diretto sul stabilità del sistema elettrico e efficienza economica. Quando scegliere un SPD, è importante considerare parametri chiave, ambiente di applicazione, e standard di certificazione internazionali.

Parametri chiave (tensione nominale, corrente, corrente di scarica, tempo di risposta)

Tensione nominale

 Il Tensione nominale SPD dovrebbe essere leggermente superiore alla tensione di funzionamento normale del sistema per garantire che non funzionamento errato con tensione normale mentre ancora rispondere prontamente ai picchi.

• Esempio residenziale: Per un Rete elettrica a 220 V, scegli un SPD con tensione nominale leggermente superiore a 220 V.

• Esempio industriale: Per un Sistema trifase a 380 V, selezionare un SPD con tensione nominale leggermente superiore a 380 V per accogliere normali fluttuazioni di tensione.

Corrente nominale

Un SPD deve essere in grado di nonostante la corrente di esercizio continua senza danni.

• Ambiente residenziale: In genere ha corrente più bassa, quindi un SPD con corrente nominale inferiore può essere selezionato.

• Sistemi industriali o fotovoltaici: Con correnti di carico più elevate, il L'SPD deve corrispondere alla corrente del sistema a prevenire l'usura prematura o il guasto del dispositivo.

Corrente di scarica (I_massimo)

• Si riferisce al corrente di picco massima che un SPD può tranquillamente maniglia.

• Fulmini o operazioni di commutazione della rete può generare picchi di alta intensità, quindi è importante selezionare un SPD con un I sufficientemente elevato_massimo.

Tempo di risposta

• Il più veloce è la risposta di un SPD a un picco di tensione, il migliore la protezione.

• Di solito misurato in nanosecondi (ns), un tempi di risposta più brevi fornisce soppressione più efficace delle sovratensioni transitorie.

Raccomandazione: Quando acquisto di un SPD, considera sempre tutti quattro parametri chiave per garantire il SPD è in grado di gestire l'intensità di sovratensione prevista ed è compatibile con le condizioni operative del sistema.

Certificazioni e standard internazionali (IEC 61643, UL, ecc.)

Norme della serie IEC 61643

• Il Commissione Elettrotecnica Internazionale (IEC) definisce specifiche di progettazione, prestazioni e collaudo per SPD.

• Include Classificazioni di tipo 1, tipo 2 e tipo 3, nonché i requisiti per energia nominale, tempo di risposta, e altri parametri chiave.

• Scegliere un SPD conforme agli standard IEC garantisce applicabilità globale e prestazioni di protezione affidabili.

Certificazione UL (Underwriters Laboratories)

• Un termine comunemente usato certificazione nel mercato nordamericano, assicurando che un SPD soddisfa i requisiti di sicurezza e affidabilità.

• Copertine sicurezza elettrica, protezione antincendio e test di durata.

Altri standard regionali

• Certificazione CE nell'Unione Europea, Certificazione CCC in Cina, e altri possono anche fungere da Riferimenti per la selezione SPD.

• Diverso standard corrispondere a normative locali di mercato, assicurando che il SPD è conforme nella regione prevista.

LSP: il vostro partner esperto nella protezione contro le sovratensioni – Garanzia di sicurezza e affidabilità

In qualità di esperto nel campo dei dispositivi di protezione contro le sovratensioni (SPD), LSP comprende profondamente che catena di approvvigionamento e forza complessiva sono i pilastri fondamentali per garantire la sicurezza e l'affidabilità dei prodotti. Dal 2010 ci dedichiamo alla ricerca e allo sviluppo, nonché alla produzione di SPD di fascia alta, selezionando meticolosamente materie prime globali di altissimo livello come i MOV a marchio LKD e i GDT a marchio Vactech, garantendo che le prestazioni dei prodotti siano allineate con quelle dei principali produttori mondiali. La gestione della catena di fornitura di LSP è rigorosa, con standard di selezione dei componenti fondamentali pari a ±10%. Sebbene i tempi di consegna senza stock siano influenzati dal ciclo di approvvigionamento e richiedano 2 mesi, i prodotti standard possono comunque essere consegnati in modo efficiente entro 10-15 giorni.

La forza complessiva di LSP si riflette nella nostra fabbrica di 1600 metri quadrati e nelle due linee di produzione automatizzate, con uncapacità produttiva annua di 300.000 unità. Possediamo diverse certificazioni, tra cui ISO9001, TUV, CB e CE, e possediamo forti capacità di personalizzazione, che ci consentono di fornire rapidamente ai clienti prodotti personalizzati e servizi di certificazione. Con tecnologie sviluppate autonomamente quali scatto interno, protezione dall'umidità, e scatto a bassa temperatura, gli SPD di LSP offrono prestazioni eccellenti in termini di protezione contro le sovratensioni da fulmini e durata. Un rigoroso sistema di controllo qualità, che include test di impulso di corrente da fulmini, stabilità termica e nebbia salina, insieme a una garanzia di 5 anni, dimostrano il nostro impegno per la qualità dei prodotti.

Installazione e manutenzione dei dispositivi di protezione contro le sovratensioni

Importanza dell'installazione da parte di un elettricista professionista

Assicurarsi che la messa a terra sia corretta

• Il meccanismo di protezione centrale di un SPD si basa su deviare la corrente di picco verso terra.

• Povero messa a terra o un cablaggio invertito può rendere il SPD inefficace e persino creare rischi per la sicurezza.

Posizione di installazione corretta

• SPD di tipo 1 dovrebbe essere installato presso il linea in entrata del quadro di distribuzione principale, SPD di tipo 2 al quadro di distribuzione, e SPD di tipo 3 vicino dispositivi terminali.

• Errato luoghi di installazione può ridurre efficacia della protezione, specialmente in sistemi industriali o fotovoltaici, dove protezione multilivello devono essere disposti correttamente.

Conformità alle norme elettriche

• Installazione SPD deve seguire normative elettriche locali, compreso dimensionamento dei cavi, configurazione degli interruttori, e compatibilità della tensione nominale.

• A elettricista professionista può prevenire cavi collegati male, sovraccarico o funzionamento improprio, che può causare Guasto o danneggiamento dell'SPD.

Ispezione regolare degli SPD e sostituzione tempestiva degli SPD

Controllare gli indicatori SPD o lo stato

• Moderno SPD di solito caratterizzano spie luminose, che segnalano quando il la funzione di protezione non funziona o interno I MOV sono gravemente usurati, provocando sostituzione.

• Per SPD senza spie luminose, un tester di tensione può essere utilizzato per verificare il corretto funzionamento.

Programma di manutenzione regolare

• Per SPD residenziali, si raccomanda di ispezionare ogni 1-2 anni; per sistemi industriali o fotovoltaici, un ispezione completa ogni 6-12 mesi è consigliabile.

• Elementi da ispezionare includere stato di messa a terra, segni di bruciature o danni, cavi allentati, e stato della spia luminosa.

Sostituzione tempestiva degli SPD usurati

• Gli SPD non sono dispositivi permanenti; ogni picco assorbito consuma interno MOV o altri componenti di protezione.

• Una volta che un SPD fallisce, dovrebbe essere sostituito immediatamente per evitare di uscire dal sistema non protetto.

Idee sbagliate comuni sui dispositivi di protezione da sovratensioni

Idea sbagliata n. 1: l'installazione di un SPD garantisce una “protezione permanente”

• SPD accumulare usura nel corso del tempo. Una volta raggiunto il loro capacità massima di scarico, devono essere sostituito tempestivamente.

Idea sbagliata n. 2: le normali prese di corrente possono sostituire gli SPD

• Regolare prese di corrente fornire solo extra punti di collegamento e non dispongono di funzionalità di protezione contro le sovratensioni, quindi loro non può impedire danni causati da sovratensioni ai dispositivi.

Idea errata n. 3: gli SPD possono proteggere tutte le linee elettriche

• Il Il campo di protezione di un SPD è limitato e dovrebbe essere distribuito su più livelli secondo progettazione di sistemi.

• Per industriali, impianti fotovoltaici o reti aziendali critiche, un SPD a terminale singolo è insufficiente a proteggere l'intero sistema.

Idea sbagliata n. 4: ignorare la qualità della messa a terra

• Messa a terra inadeguata può impedire un SPD contro le correnti di picco di derivazione, potenzialmente danneggiamento dei dispositivi collegati.

• Prima di qualsiasi installazione, assicurarsi che Il sistema di messa a terra soddisfa i requisiti standard..

Conclusione: cos'è un dispositivo di protezione da sovratensioni e a cosa serve

Un dispositivo di protezione contro le sovratensioni (SPD) è un dispositivo specificamente progettato per proteggere le apparecchiature elettroniche da picchi transitori di alta tensione (sovratensioni). Funziona così: rilevamento di sovratensione e in modo sicuro deviare la corrente in eccesso al sistema di messa a terra, quindi garantire la sicurezza delle attrezzature. Un SPD può proteggere computer domestici, televisori e vari elettrodomestici, nonché apparecchiature per l'automazione industriale, sistemi di comunicazione, e dispositivi critici nei sistemi fotovoltaici o in altri sistemi di energia rinnovabile, migliorando stabilità del sistema, prolungare la durata delle attrezzature, e riduzione dei costi di manutenzione.

Comprendere il Tipi, selezione e considerazioni relative all'installazione dei dispositivi di protezione contro le sovratensioni aiuta a comprenderli appieno funzioni e vantaggi. In breve, un protezione da sovratensioni è un scudo indispensabile nei moderni impianti elettrici, con la missione principale di garantire la sicurezza delle attrezzature e mantenere un funzionamento affidabile del sistema.
