I dispositivi di protezione dalle sovratensioni di Tipo 1+2+3 proteggono i circuiti principali e a valle nei sistemi di distribuzione a bassa tensione. Progettati e prodotti da LSP in conformità alla norma IEC 61643-11, definiscono i confini funzionali e l'allocazione delle forme d'onda per il Tipo 1, il Tipo 2 e il Tipo 3.
La struttura centrale utilizza MOV e GDT in serie, mantenendo l'isolamento, consentendo una protezione coordinata multilivello, controllando la tensione residua e sopprimendo le correnti di inseguimento. I moduli collegabili consentono la sostituzione e il monitoraggio a distanza.
Protezione di tipo 1+2+3
Limita le correnti successive, controlla la tensione residua.
Il dispositivo di protezione dalle sovratensioni (SPD) di tipo 1+2+3 fornisce una protezione multilivello dalle linee principali in ingresso alle apparecchiature terminali.
Gli SPD multilivello agiscono in modo coordinato per scaricare e limitare in sequenza le sovratensioni transitorie da fulmini diretti, indotti e di commutazione.
L'SPD di tipo 1+2+3 è progettato con un'energia nominale specifica e una responsabilità di forma d'onda, formando un percorso continuo di controllo della tensione residua per salvaguardare le apparecchiature di distribuzione e i carichi terminali per una stabilità a lungo termine.
L'SPD di tipo 1+2+3 fornisce una protezione graduata dalle sovratensioni per i sistemi di distribuzione a bassa tensione degli edifici.
Gli SPD multilivello agiscono in modo coordinato, utilizzando una struttura graduata e una topologia ibrida per scaricare le sovratensioni e controllare la tensione residua.
I dispositivi sono adatti a sistemi standard a bassa tensione e a quadri di distribuzione principale con protezione antifulmine esterna, garantendo la stabilità a lungo termine del sistema e dei carichi terminali.
La protezione contro le sovratensioni di tipo 1+2+3 definisce l'allocazione funzionale all'interno di un singolo modulo o di una combinazione coordinata, che fornisce funzionalità di tipo 1, 2 e 3. Il suo design consente di ottenere una protezione dalle sovratensioni in cascata gestendo le correnti di sovratensione, distribuendo l'energia e controllando la tensione residua lungo un percorso di protezione continuo dalle linee principali in ingresso alle apparecchiature terminali.
SPD di tipo 1
Installato all'ingresso dell'alimentazione dell'edificio, l'SPD di tipo 1 gestisce correnti dirette di fulmine o indotte dal conduttore di 10/350 µs. Il suo parametro principale è la corrente impulsiva (Iimp), che impedisce ai fulmini ad alta energia di entrare nella distribuzione a valle.
SPD di tipo 2
Installato sui pannelli principali o di distribuzione, l'SPD di tipo 2 gestisce correnti di sovratensione di 8/20 µs. I parametri chiave sono la corrente di scarica nominale (In) e la corrente di scarica massima (Imax), che consentono di condividere l'energia e limitare la sovratensione residua.
SPD di tipo 3
Installato in prossimità delle apparecchiature terminali, l'SPD di tipo 3 limita le sovratensioni transitorie a bassa energia e a rapido aumento. I parametri principali sono la tensione a circuito aperto (Uoc) e il livello di protezione della tensione (Up), per salvaguardare i carichi elettronici sensibili.
Tipo di protezione | Forma d'onda del test dei tasti | Significato ingegneristico |
Tipo 1 | 10/350 μs | Simula un fulmine diretto e testa la gestione di impulsi ad alta energia |
Tipo 2 | 8/20 μs | Simulazione di sovratensioni indotte o di commutazione, test di scarica e limitazione di tensione |

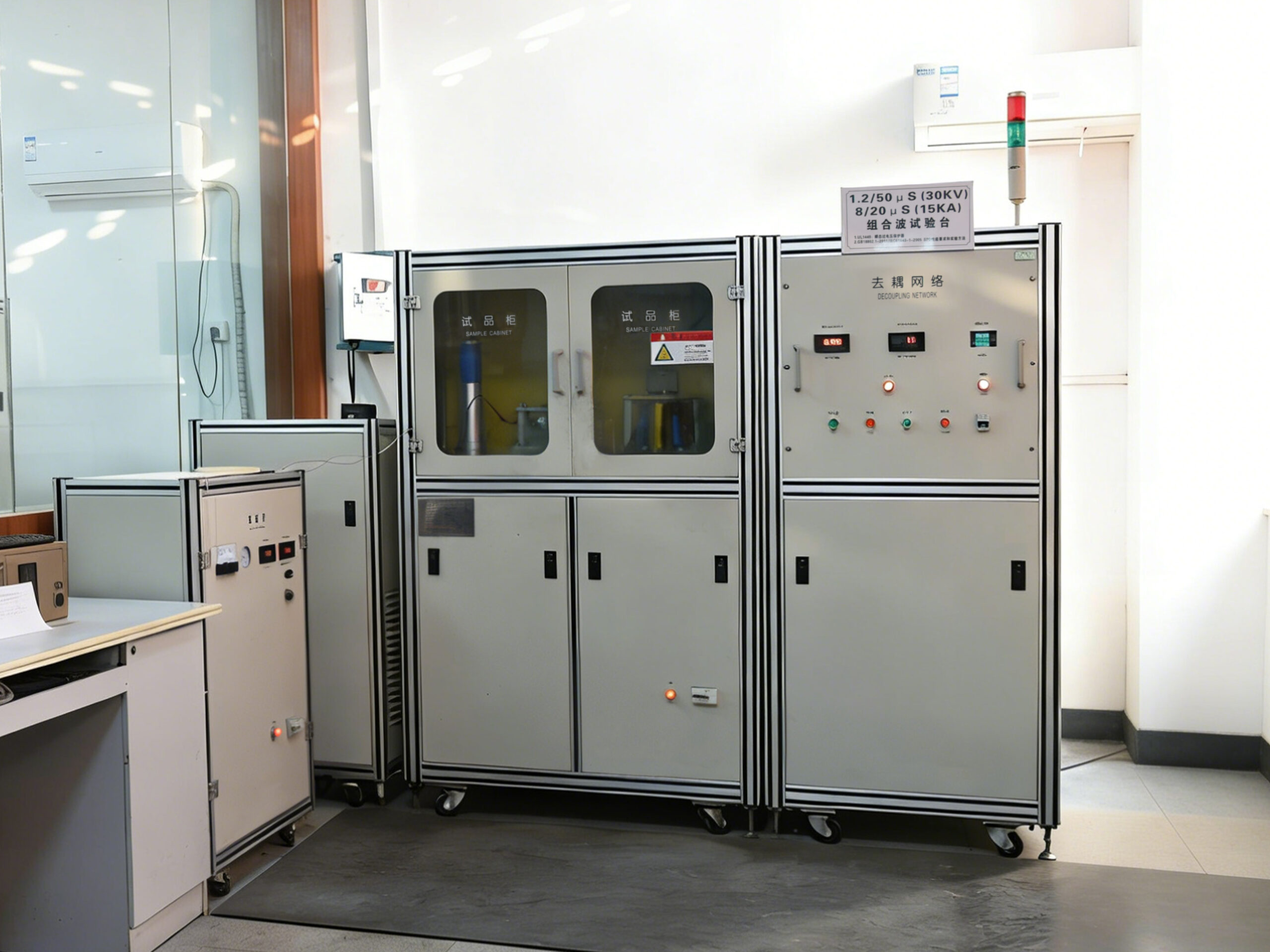

Tipo 3 | Combinazione 1,2/50 + 8/20 μs | Simula i transitori dei terminali, verifica la precisione del controllo della tensione |
La protezione contro le sovratensioni di tipo 1+2+3 in cascata è testata con tutte queste forme d'onda, garantendo che un unico percorso di corrente gestisca la scarica delle sovratensioni e il controllo della tensione residua. I dispositivi a livello singolo non sono in grado di gestire simultaneamente impulsi ad alta energia e basse tensioni residue, mentre le strutture ibride coordinate forniscono la base tecnica per le responsabilità di più forme d'onda.
Questo sistema di parametri garantisce prestazioni prevedibili dei dispositivi di protezione dalle sovratensioni (SPD) di tipo 1+2+3 in presenza di diversi livelli di energia e forme d'onda, supportando la selezione a livello di sistema e la protezione coordinata a più livelli di tipo 1+2+3.
Parametro | Modello | Descrizione |
FLP12,5VG-275 | ||
Uc | 275 V CA | Tensione massima di funzionamento continuo per sistemi CA |
Iimp | 12,5 / 25 / 50 kA (10/350 µs) | Capacità di resistenza alla corrente impulsiva del fulmine |
In | 20 / 50 kA (8/20 µs) | Corrente di scarica nominale con forma d'onda di sovratensione standard |
Imax | 50 / 100 kA (8/20 µs) | Capacità massima di corrente di scarica per singolo picco |
Uoc | 6 kV (1,2/50 µs) | Tensione a circuito aperto con forma d'onda 1,2/50 µs |
Su | ≤ 1,5 kV | Livello di protezione della tensione con scarica di sovratensione |
I dispositivi di protezione contro le sovratensioni di tipo 1+2+3 forniscono una protezione in cascata dalle linee di ingresso principali alle apparecchiature terminali, garantendo una distribuzione controllata dell'energia e una tensione residua prevedibile per la stabilità del sistema a lungo termine.
Gli SPD di tipo 1+2+3 sono testati secondo gli standard IEC/EN 61643-11, verificando l'intera catena di protezione, dal fulmine diretto alla protezione di precisione dei terminali, garantendo un coordinamento affidabile di ogni stadio SPD, un'elevata gestione della corrente e prestazioni a bassa tensione residua.
Alcuni SPD di tipo 1+2+3 sono dotati di terminali di segnalazione remota per il monitoraggio e la gestione in tempo reale. Questi terminali consentono di:
Grazie alla segnalazione remota, gli SPD LSP Tipo 1+2+3 forniscono sia un monitoraggio attivo che una protezione coordinata a più stadi, rendendoli ideali per le installazioni commerciali e industriali critiche.
Sulla base di operazioni reali in diversi paesi e settori, questa sezione presenta il feedback sul campo degli SPD di tipo 1+2+3, evidenziando le prestazioni in termini di stabilità di potenza, riduzione del tasso di guasto e frequenza di manutenzione.
R: Una protezione contro le sovratensioni di tipo 1+2+3 offre:
R: Nella scelta di un dispositivo di protezione dalle sovratensioni di tipo 1+2+3, considerare:
La scelta del corretto SPD di tipo 1+2+3 garantisce una protezione ottimale contro le sovratensioni e la longevità del sistema.
R: Gli SPD affidabili per la protezione dalle sovratensioni di tipo 1+2+3 devono essere conformi agli standard internazionali come la norma IEC 61643-11 per i dispositivi di protezione dalle sovratensioni a bassa tensione, che garantisce prestazioni, sicurezza e compatibilità con i sistemi elettrici globali.
