Un modulo relè consente di controllare grandi dispositivi elettrici con segnali piccoli e sicuri. È possibile utilizzare un interruttore o un microcontrollore per accendere le luci o avviare un ventilatore dal proprio telefono. Questo dispositivo funziona come un ponte tra il lato a bassa potenza e quello ad alta potenza nei vostri progetti. Si utilizza un modulo relè quando si desidera automatizzare alcune operazioni a casa o in fabbrica.
Nozioni di base sul modulo relè
Che cos'è un modulo relè
A Modulo relè è una piccola scheda elettronica che consente di controllare grandi dispositivi elettrici utilizzando un piccolo segnale di controllo. Si può considerare come un interruttore intelligente. Si trova tra il circuito di controllo a bassa potenza e il dispositivo ad alta potenza. Il modulo include un relè e componenti aggiuntivi che aiutano a proteggere i circuiti e a mantenerli separati. Il modulo relè viene utilizzato quando si desidera accendere o spegnere dispositivi come luci, ventilatori o motori da una distanza di sicurezza.
Come funziona un modulo relè
Isolamento del segnale e dell'alimentazione
È necessario proteggere il circuito di controllo dalle alte tensioni. A Modulo relè Lo fa separando il lato a bassa potenza dal lato ad alta potenza. Questa separazione è chiamata isolamento. Il modulo utilizza componenti speciali, come gli optoaccoppiatori, per garantire che il segnale di controllo non si mescoli con il circuito di alimentazione. Ciò protegge il microcontrollore o l'interruttore da eventuali danni.
Suggerimento: Controlla sempre che il modulo relè garantisca un buon isolamento. Questo aiuta a prevenire problemi elettrici e mantiene il tuo progetto sicuro.

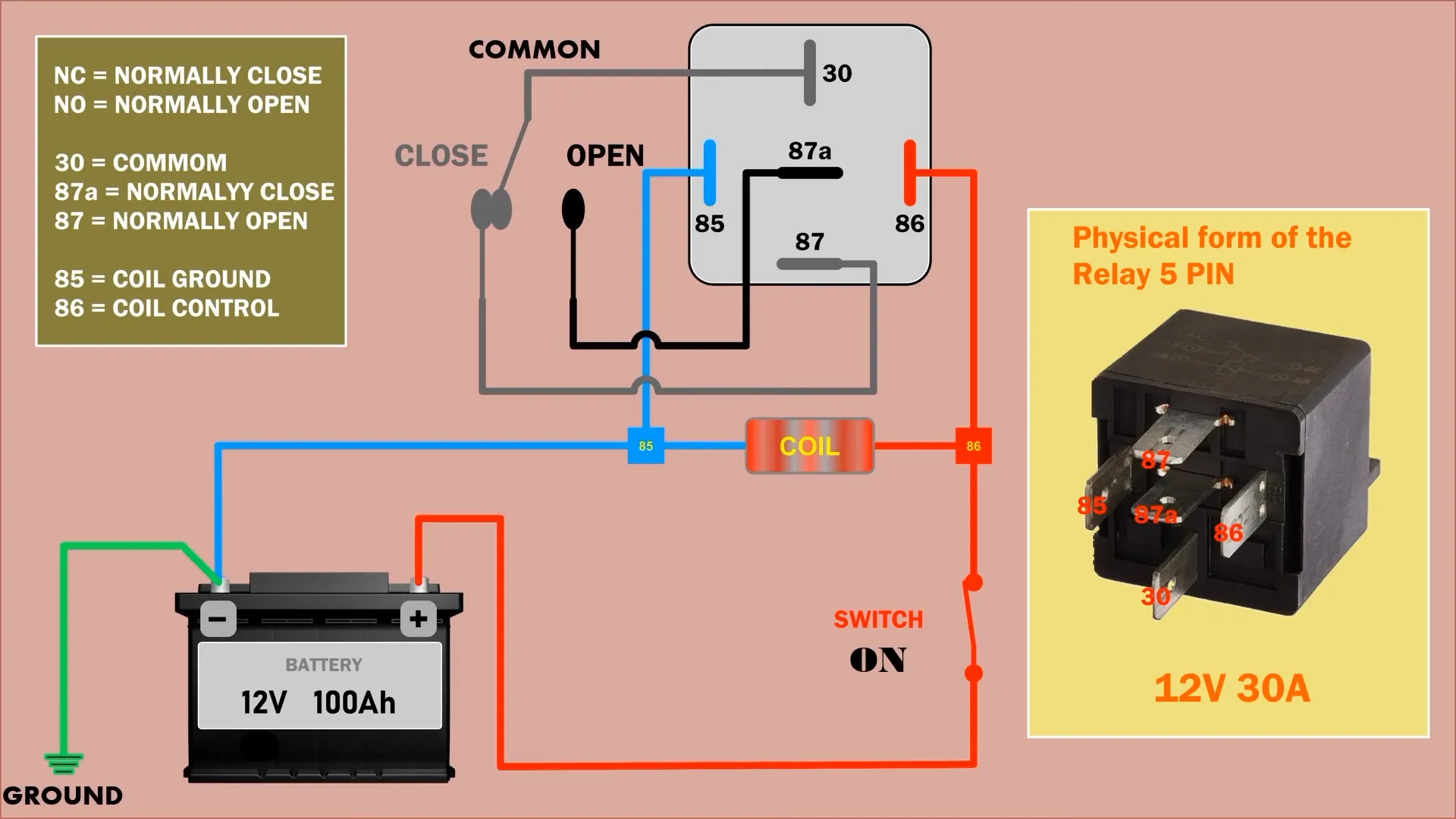

Meccanismo di commutazione
Il compito principale di un relè è quello di fungere da interruttore. Quando si invia un piccolo segnale al modulo relè, questo chiude o apre un interruttore interno. Questo interruttore può accendere o spegnere un dispositivo di grandi dimensioni. Il relè utilizza un elettromagnete o componenti a stato solido per svolgere questo compito. Non è necessario toccare direttamente i cavi ad alta potenza. Il modulo relè svolge il lavoro pesante al posto vostro.
Componenti principali
Un tipico Modulo relè ha diverse parti importanti:
Relè: L'interruttore principale che controlla il dispositivo ad alta potenza.
Terminali di ingresso: Dove collegare il segnale di controllo.
Terminali di uscita: Dove collegare il dispositivo che si desidera controllare.
Optoaccoppiatore: Mantiene separati i lati di controllo e alimentazione.
Circuito driver: Amplifica il piccolo segnale di controllo in modo che possa attivare il relè.
Diodo di protezione: Impedisce che i picchi di tensione danneggino il modulo.
Finestra di stato: Indica se il relè funziona correttamente. Il colore verde indica che tutto è normale. Se non è verde, il relè è guasto o non funziona correttamente.
Queste parti sono presenti sulla maggior parte dei moduli relè. Ciascuna parte ha una funzione specifica per garantire la sicurezza e il corretto funzionamento del progetto.
Tipi di moduli relè
Relè elettromeccanici
I relè elettromeccanici si trovano in molti dispositivi di base. Modulo relè Questi relè sono dotati di una bobina metallica e di un braccio metallico mobile. Quando si invia un piccolo segnale elettrico, la bobina genera un campo magnetico. Il campo magnetico spinge il braccio a chiudere o aprire l'interruttore. È possibile utilizzare questi relè per luci, ventilatori o pompe. I relè elettromeccanici emettono un clic quando funzionano. Sono in grado di gestire correnti elevate e sono adatti per abitazioni e fabbriche.
Caratteristiche principali dei relè elettromeccanici:
Il relè ha parti mobili all'interno.
Può commutare carichi CA e CC.
Funziona bene per dispositivi ad alta potenza.
Quando si cambia marcia si sente un clic.
Nota: i relè elettromeccanici possono usurarsi nel tempo a causa delle parti mobili.
Relè a stato solido
I relè a stato solido non hanno parti mobili. Utilizzano componenti elettronici come transistor e optoaccoppiatori. Quando si invia un segnale di controllo, il relè si attiva o si disattiva grazie a questi componenti. I relè a stato solido funzionano in modo silenzioso e commutano più rapidamente rispetto ai relè elettromeccanici. È possibile utilizzarli per applicazioni che richiedono una commutazione rapida o silenziosa, come riscaldatori o luci nei sistemi di automazione.
Vantaggi dei relè a stato solido:
Nessuna parte mobile, quindi durano più a lungo.
Lavorano in silenzio.
Cambiano molto velocemente.
C'è meno usura.
I relè a stato solido costano più dei relè elettromeccanici. Funzionano meglio con determinati carichi, come quelli resistivi.
Canale singolo vs canale multiplo
È possibile scegliere tra canale singolo o multicanale. Moduli relè. Un modulo a canale singolo controlla un dispositivo. Un modulo multicanale può controllare due, quattro, otto o più dispositivi contemporaneamente. I moduli multicanale consentono di risparmiare spazio e cablaggio nei progetti più grandi.
Tipo | Numero di dispositivi controllati | Usi comuni |
|---|---|---|
Canale singolo | 1 | Progetti semplici, una luce |
Multicanale | 2 o più | Domotica, robotica |
Scegliete un modulo a canale singolo per lavori di piccole dimensioni. Utilizzate un modulo multicanale se desiderate controllare più dispositivi da un unico punto.
Ogni tipo di relè e modulo soddisfa esigenze diverse. È possibile scegliere quello più adatto Modulo relè per il tuo progetto conoscendo questi tipi.
Relè specializzati
Puoi trovare Relè specializzati in molti progetti avanzati. Questi relè offrono funzionalità aggiuntive che consentono di controllare i dispositivi in modi speciali. Si utilizzano quando è necessario qualcosa di più di una semplice commutazione on-off. Due tipi comuni sono Relè temporizzati e Relè di blocco.
Ritardo temporale
A Relè temporizzato consente di controllare quando un dispositivo si accende o si spegne. È possibile impostare un ritardo e il relè attenderà prima di commutare. Questa funzione consente di evitare avviamenti o arresti improvvisi. È possibile utilizzare un relè di ritardo per mantenere in funzione un ventilatore per alcuni minuti dopo aver spento la luce. È inoltre possibile utilizzarlo per avviare le macchine in un determinato ordine.
Caratteristiche principali dei relè temporizzati:
Il tempo di ritardo si imposta con una manopola o un interruttore.
Il relè attende prima di commutare il dispositivo.
È possibile utilizzarlo sia per attivare che per disattivare i ritardi.
Aiuta a proteggere i dispositivi dai cambiamenti rapidi.
Nota: I relè temporizzati consentono di controllare la temporizzazione dei dispositivi. È possibile prevenire i problemi causati da commutazioni rapide.
Ecco un semplice esempio:
Applicazione | Come funziona il relè di ritardo temporale |
|---|---|
Ventilatore da bagno | Mantiene il ventilatore in funzione dopo lo spegnimento della luce |
Nastro trasportatore | Avvia la cinghia dopo un ritardo prestabilito |
Controllo pompa | Si ferma pochi secondi dopo il segnale |
È possibile utilizzare Relè temporizzati nella domotica, nei macchinari industriali e nei sistemi di sicurezza. Ottieni un controllo migliore sui tuoi dispositivi.
Chiusura
A Relè di blocco mantiene il suo stato dopo aver rimosso il segnale di controllo. È sufficiente inviare un impulso per attivarlo. Il relè rimane attivo fino a quando non si invia un altro impulso per disattivarlo. Non è necessario mantenere attivo il segnale di controllo. Questa funzione consente di risparmiare energia e ridurre l'usura.
Principali vantaggi dei relè di blocco:
Il relè rimane nella sua ultima posizione.
È sufficiente un breve impulso per cambiare lo stato.
Consuma meno energia rispetto ai relè tradizionali.
È possibile utilizzarlo per funzioni di memoria.
I relè di blocco funzionano bene nei progetti in cui si desidera ricordare l'ultimo stato. È possibile utilizzarli per il controllo dell'illuminazione, i sistemi di allarme o gli interruttori remoti.
Ecco un rapido confronto:
Tipo di relè | Necessita di segnale costante | Ricorda lo Stato | Consumo energetico |
|---|---|---|---|
Relè standard | Sì | No | Superiore |
Relè di blocco | No | Sì | Inferiore |
Puoi scegliere Relè di blocco quando desideri che il tuo dispositivo rimanga acceso o spento fino a quando non decidi di modificarne lo stato. Ottieni una commutazione affidabile e risparmi energia.
Relè specializzati ti offrono più opzioni per controllare i tuoi dispositivi. Puoi scegliere il tipo più adatto alle esigenze del tuo progetto.
Usi del modulo relè
Domotica
I moduli relè possono aiutarti a rendere la tua casa intelligente. Puoi controllare luci, ventilatori ed elettrodomestici con il tuo telefono. Puoi impostare dei timer affinché le luci del giardino si accendano al tramonto. Puoi spegnere la macchina del caffè dopo colazione. Molte persone utilizzano i moduli relè per la sicurezza domestica. Puoi chiudere le porte o aprire i cancelli con un segnale. Puoi attivare facilmente gli allarmi. Alcune case utilizzano i moduli relè per il riscaldamento e il raffreddamento. Questo aiuta a mantenere la tua casa confortevole e a risparmiare energia.
Usi comuni della domotica:
Accendi e spegni le luci da qualsiasi luogo
Controllo ventilatori e condizionatori d'aria
Sistemi automatici di irrigazione per giardini
Gestisci i dispositivi di sicurezza domestica
I moduli relè possono rendere la tua vita più facile e sicura a casa.
Controllo industriale
Le fabbriche e i grandi edifici utilizzano molto i moduli relè. Questi aiutano a controllare macchine e sistemi in modo sicuro. È possibile avviare e arrestare motori e pompe con essi. I moduli relè possono controllare anche i nastri trasportatori. Nelle fabbriche, gestiscono l'alimentazione delle attrezzature pesanti. È possibile passare da una fonte di alimentazione di riserva all'altra. Alcuni sistemi utilizzano moduli relè per allarmi e luci di emergenza. È possibile collegare sensori in modo che le macchine funzionino solo quando necessario.
Applicazioni di controllo industriale:
Avvio e arresto di motori di grandi dimensioni
Pompe e valvole di controllo
Passare dall'alimentazione principale a quella di riserva
Allarmi e sistemi di sicurezza
I moduli relè contribuiscono a garantire la sicurezza dei luoghi di lavoro e il corretto funzionamento delle macchine.
Applicazioni automobilistiche
Le automobili e i camion utilizzano moduli relè per molte funzioni. Controllano i fari, i fendinebbia e le luci interne. I moduli relè aiutano con gli alzacristalli elettrici e le serrature delle portiere. Controllano anche i motorini di avviamento e le pompe del carburante. Alcune automobili utilizzano moduli relè per i sistemi di climatizzazione e di intrattenimento. I moduli relè assicurano che ogni parte riceva la giusta alimentazione.
Gli utilizzi nel settore automobilistico includono:
Controllo fari anteriori e posteriori
Azionare i finestrini elettrici e le serrature
Gestione dei motorini di avviamento e delle pompe del carburante
Supporto per impianti di climatizzazione e intrattenimento
I moduli relè contribuiscono a garantire la sicurezza, l'affidabilità e il comfort dei veicoli.
Progetti di elettronica
È possibile utilizzare un Modulo relè in molti progetti di elettronica. Questo dispositivo consente di controllare parti potenti con un segnale debole. È possibile utilizzare un microcontrollore o un sensore. È possibile realizzare sistemi intelligenti che reagiscono ai cambiamenti. Questi sistemi sono in grado di rilevare elementi quali calore o movimento. È possibile rendere il proprio progetto più sicuro e affidabile.
Molti studenti e appassionati utilizzano Moduli relè per imparare l'automazione. È possibile collegare un relè a un Arduino o a un Raspberry Pi. È possibile accendere una lampada o avviare un motore. È anche possibile controllare una pompa. I sensori possono attivare il relè. Ad esempio, un sensore di temperatura può accendere un ventilatore quando fa caldo.
Ecco alcuni dei più popolari progetti di elettronica che utilizzano moduli relè:
Illuminazione intelligente: È possibile accendere le luci quando si entra in una stanza. A tal fine, utilizzare un sensore di movimento e un modulo relè.
Controllo automatico della ventola: Un sensore di temperatura può controllare un ventilatore. Il relè accende il ventilatore quando la temperatura aumenta.
Regolatore del livello dell'acqua: È possibile mantenere pieni i serbatoi dell'acqua. Il relè attiva una pompa quando il livello dell'acqua scende.
Controllo remoto degli elettrodomestici: È possibile accendere e spegnere i dispositivi dal telefono o dal computer.
Sistemi di sicurezza: È possibile attivare allarmi o bloccare porte utilizzando relè e sensori.
Suggerimento: È possibile testare il modulo relè con un codice semplice. Collegare il relè al microcontrollore. Scrivere un programma che invii un segnale al relè. Osservare come il relè accende e spegne il dispositivo.
È possibile utilizzare un Modulo relè per imparare la sicurezza nell'elettronica. Il modulo mantiene il circuito di controllo separato dal lato ad alta potenza. Non è necessario toccare cavi pericolosi. È possibile provare diversi sensori e dispositivi.
Ecco una tabella che mostra i sensori più comuni e come è possibile utilizzarli con i moduli relè:
Tipo di sensore | Cosa controlla con il modulo relè | Progetto di esempio |
|---|---|---|
Temperatura | Ventilatore, Riscaldatore | Controllo automatico della ventola |
Mozione | Luce, Allarme | Illuminazione intelligente |
Livello dell'acqua | Pompa | Regolatore del livello dell'acqua |
Luce | Lampada | Illuminazione diurna/notturna |
Gas | Allarme, Ventilazione | Sistema di sicurezza |
Puoi iniziare con progetti facili e passare poi a quelli più difficili. Puoi utilizzare diversi sensori e relè insieme. Questo ti aiuta a costruire sistemi intelligenti. Puoi utilizzare un modulo relè per rendere il tuo progetto più efficiente e sicuro.
Moduli relè ti offrono numerose possibilità nel campo dell'elettronica. Puoi controllare dispositivi e automatizzare attività. Puoi acquisire nuove competenze. Puoi utilizzarli in progetti scolastici, hobby e esperimenti. Puoi trasformare le tue idee in realtà con un modulo relè.
Scelta di un modulo relè
Tensioni e correnti nominali
Prima di scegliere un modulo relè, è necessario verificare i valori nominali di tensione e corrente. Questi valori indicano la potenza che il relè è in grado di gestire. Se si scelgono valori nominali errati, il dispositivo potrebbe non funzionare o danneggiarsi.
Tensione nominale indica la tensione massima che il relè può commutare in sicurezza. È necessario che questa corrisponda a quella del dispositivo.
Corrente nominale indica la corrente massima che il relè può trasportare. È necessario conoscere la quantità di corrente utilizzata dal dispositivo.
Questi valori nominali sono riportati sul modulo relè o nella scheda tecnica. Se si utilizza un relè con un valore nominale inferiore a quello del dispositivo, il relè potrebbe surriscaldarsi o guastarsi. Se si utilizza un relè con un valore nominale molto più elevato, il costo potrebbe essere maggiore e l'ingombro maggiore.
Controllare sempre sia i valori nominali del lato controllo che quelli del lato carico. Il lato controllo si collega al microcontrollore o all'interruttore. Il lato carico si collega al dispositivo.
Ecco una semplice tabella per aiutarti a capire:
Tipo di dispositivo | Tensione tipica | Corrente tipica | Valutazione relè consigliata |
|---|---|---|---|
Piccola lampada | 220 V CA | 1A | 250 V CA, 5 A |
Ventilatore | 110 V CA | 2A | 250 V CA, 5 A |
Motore | 24 V CC | 10A | 30 V CC, 15 A |
Numero di canali
È necessario decidere quanti dispositivi si desidera controllare. Il numero di canali indica quanti interruttori sono presenti sul modulo relè.
Canale singolo I moduli controllano un dispositivo.
Multicanale I moduli controllano due o più dispositivi.
Se desideri controllare più luci o macchine, puoi utilizzare un modulo multicanale. Ciò consente di risparmiare spazio e cablaggio. Se devi controllare un solo dispositivo, è sufficiente un modulo monocanale.
È possibile aggiungere altri canali in un secondo momento, se il progetto dovesse crescere.
Tipo di commutazione
Prima di scegliere un modulo relè è necessario conoscere il tipo di commutazione. Il tipo di commutazione indica il funzionamento interno del relè.
Normalmente aperto (NO): Il circuito è aperto quando il relè è spento. Si chiude quando si accende il relè.
Normalmente chiuso (NC): Il circuito è chiuso quando il relè è spento. Si apre quando si accende il relè.
Commutazione (CO) o doppio scatto: Il relè può commutare tra due uscite.
È necessario abbinare il tipo di commutazione al proprio dispositivo. La maggior parte dei dispositivi domestici utilizza il tipo normalmente aperto. Alcuni sistemi di sicurezza utilizzano il tipo normalmente chiuso. I relè di commutazione offrono più opzioni.
Ecco una rapida panoramica:
Tipo di commutazione | Cosa fa | Uso comune |
|---|---|---|
Normalmente aperto | Si accende quando attivato | Luci, ventilatori |
Normalmente chiuso | Si spegne quando attivato | Allarmi, sicurezza |
Cambio | Passa da un percorso all'altro | Sistemi di controllo |
È possibile scegliere il modulo relè giusto verificando questi tre aspetti. Ciò contribuisce al corretto e sicuro funzionamento del progetto.
Compatibilità
È necessario assicurarsi che il compatibilità di un modulo relè è adatto al tuo progetto. Compatibilità significa che il modulo funziona con il tuo sistema di controllo e i tuoi dispositivi. Se scegli il modulo sbagliato, il tuo progetto potrebbe non funzionare o potrebbe danneggiarsi.
È necessario verificare i seguenti aspetti principali per garantire la compatibilità:
Tensione di controllo: Si tratta della tensione utilizzata dal controller o dall'interruttore per attivare o disattivare il relè. I valori comuni sono 3,3 V, 5 V o 12 V. È necessario abbinare la tensione di controllo del modulo relè al microcontrollore o al circuito di controllo.
Livello logico: Alcuni moduli relè si attivano con un segnale alto, altri con un segnale basso. Livello alto significa che il relè si attiva quando si invia un segnale alto. Livello basso significa che il relè si attiva con un segnale basso. È necessario sapere quale tipo utilizza il proprio controller.
Tipo di dispositivo: È necessario verificare se il modulo relè è in grado di gestire il tipo di dispositivo che si desidera controllare. Alcuni moduli funzionano meglio con carichi CA, altri con carichi CC. È necessario abbinare il modulo relè al proprio dispositivo.
Dimensioni fisiche: Il modulo relè deve essere compatibile con la scatola o il pannello del progetto. È necessario verificare le dimensioni e i fori di montaggio.
Tipo di connessione: Alcuni moduli relè utilizzano terminali a vite, altri utilizzano connettori a pin. È necessario scegliere il tipo più adatto al proprio cablaggio o alla propria breadboard.
Ecco una tabella che ti aiuterà a capire cosa controllare per verificare la compatibilità:
Fattore di compatibilità | Cosa controllare | Esempio |
|---|---|---|
Tensione di controllo | Corrisponde all'uscita del controller | Relè da 5 V per Arduino |
Livello logico | Trigger alto o basso | Alto livello per PLC |
Tipo di dispositivo | Carico CA o CC | Relè CA per lampada |
Dimensioni fisiche | Si adatta al tuo involucro | Relè piccolo per spazi ristretti |
Tipo di connessione | Corrisponde al tuo metodo di cablaggio | Terminale a vite per cavi |
Se controlli queste cose, il tuo modulo relè funzionerà bene nel tuo progetto.
Sicurezza e ambiente
Devi riflettere su sicurezza e il ambiente quando scegli un modulo relè. Questi accorgimenti aiutano a mantenere i tuoi dispositivi al sicuro e a prolungare la durata del tuo progetto.
Sicurezza significa che il modulo relè è in grado di gestire la potenza e non causerà danni. È necessario verificare la presenza delle seguenti caratteristiche:
Isolamento: Il modulo relè deve mantenere separati il lato di controllo e il lato di alimentazione. Ciò protegge il controller dall'alta tensione.
Circuito di protezione: Alcuni moduli sono dotati di componenti aggiuntivi per bloccare i picchi di tensione o le sovracorrenti. Questi componenti aiutano a prevenire i danni.
Resistenza al fuoco: Il modulo relè deve utilizzare materiali che non prendono facilmente fuoco. Ciò garantisce la sicurezza del progetto.
Ambiente significa dove si utilizza il modulo relè. È necessario verificare:
Intervallo di temperatura: Il modulo relè deve funzionare alla temperatura del vostro progetto. Alcuni moduli funzionano in luoghi caldi o freddi.
Umidità: L'elevata umidità può causare problemi. Se necessario, è consigliabile utilizzare un modulo relè che funzioni bene in luoghi umidi o bagnati.
Vibrazioni e polvere: Alcuni progetti comportano molto movimento o polvere. È necessario un modulo relè in grado di gestire queste condizioni.
Ecco una lista di controllo per la sicurezza e l'ambiente:
Controllare l'isolamento tra il lato di controllo e quello di alimentazione.
Cerca circuiti di protezione contro i picchi di tensione.
Assicurarsi che il modulo utilizzi materiali resistenti al fuoco.
Controllare l'intervallo di temperatura e umidità di funzionamento.
Scegliete un modulo in grado di sopportare vibrazioni o polvere, se necessario.
Puoi mantenere il tuo progetto sicuro e funzionante se scegli un modulo relè che soddisfi le tue esigenze in materia di sicurezza e ambiente.
Installazione e risoluzione dei problemi del modulo relè
Nozioni di base sul cablaggio
È importante collegare il modulo relè nel modo corretto. Innanzitutto, consulta lo schema elettrico fornito con il modulo. Scegli cavi sufficientemente spessi per i tuoi dispositivi. Collega il lato di controllo al microcontrollore o all'interruttore. Collega il lato di carico al dispositivo che desideri controllare, ad esempio una lampada o un ventilatore. Assicurati di serrare tutti i terminali a vite in modo che i cavi rimangano in posizione. Spegnere sempre l'alimentazione prima di iniziare il cablaggio. Ricontrollare ogni connessione prima di riaccendere l'alimentazione.
Ecco una semplice lista di controllo per il cablaggio:
Adatta la tensione di controllo al tuo microcontrollore.
Utilizza il cavo dello spessore corretto per il tuo carico.
Serrare bene tutti i collegamenti.
Tenere separati i cavi di controllo e quelli di alimentazione.
Controlla lo schema elettrico del tuo modulo.
Errori comuni
Gli errori di cablaggio possono causare problemi al tuo progetto. Alcuni errori comuni sono:
Confondere il lato di controllo con il lato di carico.
Utilizzo di cavi troppo sottili per dispositivi di grandi dimensioni.
Dimenticare di spegnere l'alimentazione prima di effettuare il cablaggio.
Non stringere i cavi, perché potrebbero allentarsi.
Non guardare lo schema elettrico e indovinare i collegamenti.
Se eviterai questi errori, il tuo progetto sarà più sicuro e funzionerà meglio.
Suggerimenti per la risoluzione dei problemi
Diagnosi dei problemi
Se il modulo relè non funziona, prova questi passaggi per individuare il problema:
Controllare l'alimentazione elettrica. Assicurarsi che il modulo riceva la tensione corretta.
Controlla tutti i collegamenti. Verifica che non ci siano cavi allentati o rotti.
Verificare il segnale di controllo. Utilizzare un multimetro per verificare se il microcontrollore invia il segnale.
Se utilizzi un relè elettromeccanico, ascolta se si sente un clic. Se non senti alcun clic, il relè potrebbe non commutare.
Controlla la finestra di stato. Il verde indica che tutto è normale. Se non è verde, il relè potrebbe essere rotto o non funzionare correttamente.
È possibile utilizzare questa tabella per individuare eventuali problemi:
Problema | Possibile causa | Cosa controllare |
|---|---|---|
Il dispositivo non si accende | Nessun segnale di controllo | Uscita microcontrollore |
Il relè non scatta | Problema di alimentazione elettrica | Tensione al modulo |
Finestra di stato non verde | Guasto del relè | Sostituire il modulo relè |
Garantire l'isolamento
È necessario tenere separati il lato di controllo e il lato di alimentazione. L'isolamento aiuta a proteggere il microcontrollore dall'alta tensione. Utilizzare moduli con optoaccoppiatori per un migliore isolamento. Non collegare la massa di controllo alla massa di alimentazione a meno che lo schema elettrico non lo indichi. Verificare la presenza di segni di danneggiamento o surriscaldamento. Se si notano fili fusi o si avverte odore di bruciato, spegnere l'alimentazione e controllare il modulo.
Un buon isolamento protegge i tuoi dispositivi e previene problemi elettrici.
Seguendo questi passaggi, potrai installare e riparare il tuo modulo relè in modo semplice e sicuro.
Domande frequenti
Che cos'è un modulo relè utilizzato per?
A modulo relè consente di controllare dispositivi di grandi dimensioni con un segnale di piccole dimensioni. È possibile utilizzarlo per accendere luci, ventilatori o pompe. Viene utilizzato nelle abitazioni, nelle fabbriche e nelle automobili per automatizzare determinate operazioni.
Cosa significa isolamento Cosa significa in un modulo relè?
Isolamento aiuta a proteggere il circuito di controllo dall'alta tensione. Il modulo relè separa il lato a bassa potenza dal lato ad alta potenza. Spesso utilizza un optoaccoppiatore per svolgere questa funzione.
Qual è la differenza tra elettromeccanico e relè a stato solido?
Relè elettromeccanici hanno parti mobili all'interno ed emettono un clic. Relè a stato solido utilizzano componenti elettronici, funzionano in modo silenzioso e durano più a lungo.
Cosa significa il finestra di stato visualizzare su un modulo relè?
Il finestra di stato indica se il relè funziona correttamente. Il colore verde indica che tutto è normale. Se non è verde, il relè è guasto o non funziona correttamente.
Cosa dovresti controllare prima di scegliere un modulo relè?
È necessario verificare i valori nominali di tensione e corrente. Verificare il numero di canali necessari. Controllare il tipo di commutazione e se è compatibile con il sistema di controllo in uso. Assicurarsi che sia dotato di dispositivi di sicurezza quali circuiti di isolamento e protezione.
Quali sono gli errori più comuni nel cablaggio di un modulo relè?
Potresti confondere i lati di controllo e carico. Utilizzare cavi troppo sottili è un errore. Dimenticare di spegnere l'alimentazione non è sicuro. Ignorare lo schema elettrico può causare problemi. Controlla sempre i collegamenti per garantire la sicurezza.
