Az LSP teljes 2. típusú egyenáramú túlfeszültség-védelmi eszköz termékportfóliót kínál, amelyet alacsony feszültségű egyenáramú rendszerekhez (12V-460V DC) terveztek, ipari vezérlést, távközlési áramelosztást, biztonsági felügyeletet, akkumulátoros energiatárolást, LED világítást és EV töltőállomások vezérlő áramköreit szolgálva.
Ezeket a túlfeszültség-védőket 8/20 µs-os túlfeszültség hullámformákkal (Imax 40kA) tesztelik, másodlagos védelmet nyújtva az indukált villám- és kapcsolási túlfeszültségek ellen, így ezek a kisfeszültségű egyenáramú rendszerekben a legszélesebb körben használt védelmi szintek.
Az IEC 61643-41 szabvány megjelenése előtt a kisfeszültségű egyenáramú túlfeszültség-védőket sokáig az IEC 61643-11 (váltakozó áramú rendszer szabványa) alapján hajtották végre. Mivel az IEC 61643-11 az AC rendszerekre vonatkozik, a kisfeszültségű DC SPD-ket a szabványrendszerben az AC ág alá sorolták.
Az LSP jelenlegi termékei szigorúan megfelelnek az IEC/EN 61643-41:2025 szabványnak, és az SLP-DC sorozat (95V-460V DC), SLP20-DC sorozat (12V-255V DC), SLP30-DC sorozat (95V-350V DC) és SLP40-DC sorozat (95V-460V DC) különböző feszültségszintű egyenáramú elosztási követelményekhez való alkalmazkodáshoz.
2. típus / II. osztály / C osztály
Másodlagos védelem indukált és kapcsolási túlfeszültségek ellen kisfeszültségű egyenáramú rendszerekben.
8/20 µs Standard túlfeszültségi hullámforma
12V-460V DC Teljes feszültség lefedettség
IEC / EN 61643-41:2025

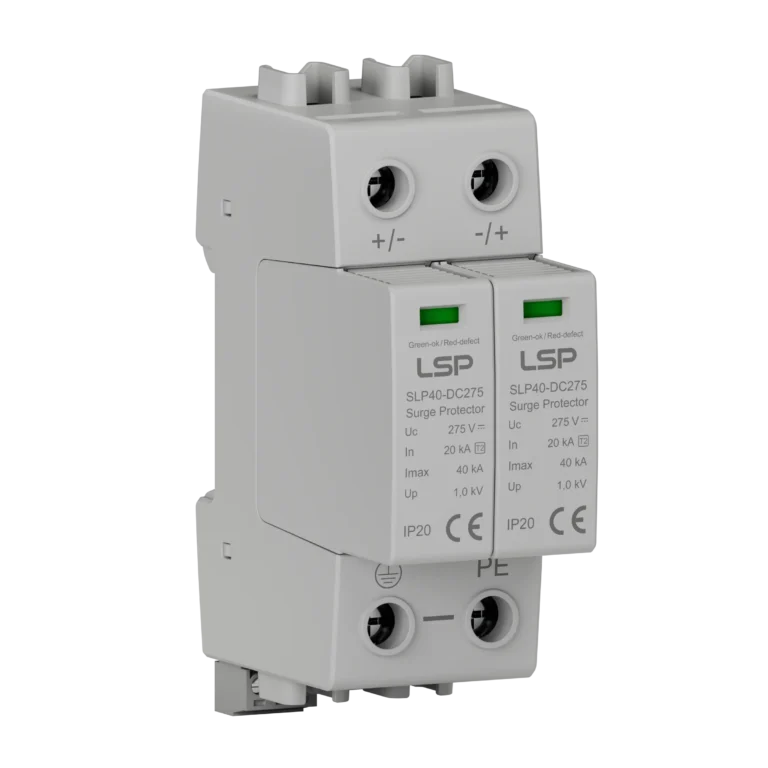

A 2. típusú DC SPD egy kisfeszültségű egyenáramú rendszerekhez tervezett másodlagos túlfeszültség-védelmi eszköz, amelyet 8/20 µs hullámformával teszteltek az indukált túlfeszültség és a kapcsolási túlfeszültség védelmére, és amely alkalmas másodlagos védelmi helyekre, például beltéri elosztóközpontokba és egyenáramú vezérlőszekrényekbe.
Ez a sorozat az IEC/EN 61643-41:2025 szabvány szerint tanúsított, 12V-460V teljes feszültségtartományt lefedő, széles körben alkalmazott ipari vezérlés, távközlési energiaelosztás, biztonsági felügyelet, akkumulátoros energiatárolás és EV töltőállomás vezérlő áramkörökben.
A készülék DC-specifikus kialakítást alkalmaz, amely MOV védelmi elemekből, nyílt áramköri hibamódból (OCM), ívvédelmi terelőlapokból, dugaszolható modulból, alacsony hőmérsékletű kioldószerkezetből, égésgátló házból és távjelző terminálból áll.
Nullpont nélküli egyenáramú rendszerekhez optimalizált, IEC/EN 61643-41:2025 szerint tervezett, 8/20 µs hullámforma-vizsgálathoz (Imax 40kA) igazított egyenáramú rendszerekhez.
A MOV feszültségkorlátozó védelmi elemként szolgál, a túlfeszültségi küszöbérték elérése után áramot vezet és lemerül, a feszültség helyreállása után automatikusan visszatér a magas impedanciára. Az SLP-DC sorozat nagy energiájú MOV-okat használ, amelyek megfelelnek a 2. típusú indukált túlfeszültség-védelmi követelményeknek. A 2. típusú egyenáramú SPD csak MOV-ot használ, GDT nélkül, elkerülve a GDT által okozott potenciális követési áram kockázatokat egyenáramú rendszerekben.
Az egyenáramú bemeneti csatlakozóknál lévő ívvédelmi terelőelemek növelik a kúszási távolságot, megakadályozva az ív terjedését a fizikai szigetelésen keresztül. A süllyesztett vezetékbevezetések megakadályozzák, hogy a kezelő érintkezzen a feszültség alatt álló részekkel, és megfelelnek a biztonsági védelmi követelményeknek.
A moduláris, dugaszolható szerkezet támogatja a gyors cserét, nem kell a teljes készüléket szétszerelni a MOV öregedése után. A zöld/piros állapotjelző ablak vizuális figyelmeztetést ad, a zöld a normál működést, a piros a modulcserét jelzi, ami csökkenti a karbantartási költségeket és az állásidőt.
A készülék nyitott áramköri hiba üzemmódot alkalmaz, automatikusan leválasztja az áramkört az MOV öregedése után, miközben a rendszer folytatja a működést. Az egyenáramú rendszerekben nincs nullponti átmenet, a rövidzárlatos meghibásodás (SCM) tartós ív- és tűzveszélyt okoz, az OCM az egyetlen megengedett természetes meghibásodási mód, amelyet az IEC/EN 61643-41:2025 előír.
A készülék alacsony hőmérsékletű kioldási technológiát alkalmaz, 20% gyorsabb reakcióval, mint a hagyományos 2. típusú egyenáramú SPD-k. A kioldó eszköz gyorsan aktiválódik, amikor az MOV túlmelegszik, biztosítva a biztonságos lekapcsolást és a rendszer megbízhatóságát.
A ház anyaga PA6+GF30% átmegy az izzóhuzal tesztjén. A távjelző terminál valós időben figyeli az SPD állapotát, hiba esetén riasztási jeleket vált ki, támogatva a gyors karbantartási reakciót.
A 2. típusú egyenáramú túlfeszültség-védelmi eszköz egy másodlagos védelmi eszköz kisfeszültségű egyenáramú rendszerekhez, amelyet kifejezetten indukált túlfeszültségekre és kapcsolási túlfeszültségekre terveztek, 8/20 µs hullámformával tesztelve.
Alkalmas 12V-460V egyenáramú energiatároló, távközlési, ipari automatizálási alkalmazásokhoz, megfelel az IEC/EN 61643-41:2025 szabványnak, a fémoxid-varisztor (MOV) feszültségkorlátozó technológiával védi a következő berendezéseket.
A 2. típusú egyenáramú túlfeszültség-védelmi eszköz másodlagos védelmet nyújt az indukált túlfeszültségek és kapcsolási túlfeszültségek ellen kisfeszültségű egyenáramú rendszerekben, a névleges kisülési áram (In) és a maximális kisülési áram (Imax) tekintetében 8/20 µs hullámforma alkalmazásával, az IEC/EN 61643-41:2025 szabványnak megfelelően.
Az eszköz fémoxid-varisztorokat (MOV) használ magvédelmi komponensként, amelyek a túlfeszültségek behatolásakor gyorsan vezetnek, hogy a túlfeszültségeket a berendezések ellenállási határértékein belül rögzítsék, és a túlfeszültségek lemerülése után automatikusan visszatérnek a nagy impedanciájú állapotba, hogy folyamatos védelmet biztosítsanak a következő áramlati szinteken.
Az egyenáramú áramkörökben nincs nullpontátmenet, ami megnehezíti az ív önkioltását. A készülék nyitott áramköri hibamódot (OCM) használ, hogy a rendszer meghibásodás után is tovább működjön, elkerülve a rövidzárlatok okozta tűzveszélyt. Alkalmas 12V-460V DC energiatároló rendszerekhez, távközlési helyiségekhez, ipari automatizáláshoz, intelligens épületekhez, és támogatja a TN, TT, IT DC földelő rendszereket.
A 2. típusú tesztelés 8/20 µs hullámformát használ az indukált túlfeszültségek szimulálására, ellenőrizve az eszköz gyors reakcióját és ismétlődő kisütési képességét. Ez a hullámforma megfelel az In és Imax paramétereknek, átfogóan értékelve az SPD védelmi teljesítményét az alacsony feszültségű egyenáramú rendszerekben. Az eszköz átmegy az IEC/EN 61643-41:2025 szabvány szerinti vizsgálaton, biztosítva a 8/20 µs hullámforma alatti megbízható túlfeszültségi áramkisülést.
8/20 µs Hullámforma jellemzői
A 8/20 µs hullámforma 8 µs elülső idővel és 20 µs félcsúcsidővel rendelkezik, gyors felfutási idővel, de rövid időtartammal. Ez a hullámforma az indukált villámlást és a kapcsolási túlfeszültségeket szimulálja, amelyek magasabb frekvencián fordulnak elő, mint a közvetlen villámlás. A 8 µs elülső idő azt jelenti, hogy a feszültség 8 mikroszekundumon belül éri el a csúcsértéket, ami az SPD reakciósebességét teszteli.
Indukált túlfeszültség szimuláció
Az indukált villámlás indukált feszültséget generál a fémvezetékeken, a kapcsolási műveletek (megszakítók, relék) kapcsolási túlfeszültségeket generálnak. Ezek a túlfeszültségek viszonylag kis energiájúak, de nagy gyakoriságúak, ezek jelentik a kisfeszültségű egyenáramú rendszerek fő veszélyeit. A 8/20 µs hullámforma pontosan szimulálja az ilyen túlfeszültségek gyors felfutási jellemzőit.
In és Imax tesztelés
A tesztelés során 8/20 µs hullámformát használ 15 ismétlődő ütközéshez, ellenőrizve az eszköz ismétlődő kisütési kapacitását. Az Imax vizsgálat 8/20 µs hullámformát használ egyetlen ütközéshez, ellenőrizve az eszköz maximális teherbíró képességét. SLP-DC sorozat In = 20kA, Imax = 40kA, amely megfelel a legtöbb ipari alkalmazás követelményeinek.
Hullámforma és védelmi szint
A 2. típusú SPD-t kifejezetten 8/20 µs hullámformára tervezték, nem kezeli a 10/350 µs egyenes villámáramot. Az egyenes villámvédelemhez 1. típusú vagy 1+2 típusú SPD szükséges. A 8/20 µs hullámforma energiája körülbelül 1/100-a a 10/350 µs hullámformának, a 2. típusú SPD optimális költséget kínál, és a kisfeszültségű egyenáramú rendszereknél az általános választás.
A 2. típusú DC SPD fémoxid-varisztort (MOV) használ központi védelmi elemként. Normál működés közben a MOV nagy impedanciájú állapotot mutat, és nem befolyásolja a rendszer működését. A túlfeszültség érkezésekor az MOV gyorsan vezet, és a túlfeszültséget a földkimenetre vezeti le, védve a következő berendezéseket. A túlfeszültség után az MOV automatikusan visszatér a nagyimpedanciás állapotba, a rendszer pedig folytatja a normál működést.
Két fő cselekvés
Nagy impedanciájú állapot: Az MOV ellenállása nagyon magas, szigetelőként viselkedik, nem folyik áram.
Vezetés és kisülés: A MOV ellenállása csökken, a túlfeszültséget a földi csatlakozóhoz vezeti, a feszültséget biztonságos szintre szorítja.
Speciális kialakítás egyenáramú rendszerekhez
Az egyenáramú áramkörökben nincs nullpontátmenet, ami megnehezíti az ív önkioltását. A készülék ívvédelmi terelőlapokat használ a kúszási távolság növelésére, megakadályozva a rövidzárlatokból eredő tartós ív kialakulását. Ha az MOV elöregszik vagy meghibásodik, a készülék automatikusan lekapcsol (nyílt áramkör meghibásodása), biztosítva a rendszer folyamatos működését, elkerülve a rövidzárlatok okozta tüzet.
A 2. típusú DC SPD közös üzemmódú védelmi utakat alkalmaz, MOV védelmi elemeket telepítve a pozitív-föld és a negatív-föld között. Az egyenáramú rendszerekben nincs nullpont-átmenet, ami megnehezíti az ív önkioltását, a földelés kialakításának biztosítania kell a gyors túlfeszültségi energia kisülését. A készülék egyenértékű potenciálkötést és rövid útvonalú földelést alkalmaz, csökkentve a földelési impedanciát, javítva a védelem hatékonyságát.
Közös üzemmódú védelmi útvonalak
A közös üzemmódú védelmi útvonalak a (DC+)-PE és a (DC-)-PE, amelyek elnyomják a pozitív-föld, illetve a negatív-föld túlfeszültségeket. A pozitív és negatív pólusok egymástól függetlenül védelmet nyújtanak, lefedve az összes vezeték-föld hibaforgatókönyvet, biztosítva a DC rendszer átfogó védelmét. A közös módusú védelem a TN, TT, IT egyenáramú földelőrendszerekre vonatkozik, és a kisfeszültségű egyenáramú rendszerek elsődleges védelmi módszere. A készülék 2 pólusú kialakítású, mindkét pólus egy-egy MOV elemmel van konfigurálva, így független védelmet biztosít.
Differenciális üzemmódú védelmi útvonalak
A differenciális üzemmódú védelmi útvonalak vonalról vonalra, például (DC+)-(DC-), elnyomják a pólusok közötti túlfeszültségeket. Ez a termék a közös üzemmódú védelemre összpontosít, nem biztosít differenciális üzemmódú védelmi funkciót. Ha differenciál üzemmódú védelemre van szükség, akkor további differenciál üzemmódú SPD-t kell konfigurálni a berendezés front-endjén, a teljes üzemmódú védelem elérése érdekében. A differenciál üzemmódú védelem jellemzően speciális forgatókönyvekre vonatkozik, például nagy távolsági kábeles átviteli rendszerekre.
Földelés tervezési alapelvek
Az SPD földelővezetéknek csatlakoznia kell a fő potenciálösszekötő rendszerhez, biztosítva, hogy a földelési ellenállás megfeleljen a szabványos követelményeknek. A földelési útvonalnak rövidnek és közvetlennek kell lennie, elkerülve a hurok induktivitását, amely befolyásolja a túlfeszültség-levezetés hatékonyságát. A földelővezeték keresztmetszetének meg kell felelnie az áramerősségnek, biztosítva, hogy a vezető ne melegedjen fel és ne sérüljön meg nagy áramerősségű túlfeszültségek során. Az egyenáramú rendszer földelésénél figyelembe kell venni a polaritást, a pozitív és negatív pólusú földelési utakat egymástól függetlenül kell kialakítani.
Az SLP-DC sorozat három feszültségtartományt kínál, amelyek a 12 V-os kisfeszültségű egyenáramú egyenáramtól a 460 V-os ipari elosztásig terjedő alkalmazásokat fedik le. Az IEC/EN 61643-41:2025 szerint tesztelt készülékek MOV feszültségkorlátozó elemeket és nyílt áramköri hibamódot használnak, biztosítva a 12V-460V DC rendszerek túlfeszültségvédelmi biztonságát.
Uc (maximális folyamatos üzemi feszültség)
Uc a maximális folyamatos üzemi feszültséget jelzi, amelynek meg kell haladnia a rendszer tényleges maximális feszültségét. A 12V-os rendszerek Uc 125Vdc, a 220V-os rendszerek Uc 275Vdc, a 350V-os rendszerek Uc 460Vdc értéket használnak. Az Uc kiválasztásánál figyelembe kell venni a lebegőfeszültség szuperpozíciót és a rendszer hullámzását, a szigetelési tartalék megtartása mellett.
(Névleges kisülési áram)
A 8/20 µs hullámforma ellenőrzi az In-t, ami az ismétlődő kisütési kapacitást tükrözi. Az SLP-DC sorozat In értéke 20kA, ami megfelel a 15 ismétlődő ütésvizsgálat követelményeinek. Az In a készülék névleges kapacitása, amely alkalmas a napi indukált túlfeszültség elleni védelemre.
Imax (maximális kisülési áram)
A 8/20 µs hullámforma ellenőrzi az Imax értéket, amely az egyszeri túlfeszültség maximális ellenállóképességét tükrözi. Az SLP-DC sorozat Imax értéke 40kA, ami kisülési tartalékot biztosít. A magasabb Imax erősebb képességet jelent a szélsőséges túlfeszültségek kezelésére.
Fel (feszültségvédelmi szint)
Felfelé jelzi a készülék maradó feszültségszintjét, ami a berendezés ellenállási szintjének megfelelőségét tükrözi. Az SLP-DC sorozat Up értéke 0,3 kV-1,8 kV között szabályozható, a névleges feszültséggel együtt növekszik. Az Up-nak a berendezés szigetelési ellenállási határértéke alatt kell lennie, biztosítva a berendezés biztonságát.
| Paraméter | SLP20-DC sorozat | SLP30-DC sorozat | SLP40-DC sorozat |
| Uc tartomány | 125-255 Vdc | 150-350 Vdc | 125-460 Vdc |
| Un tartomány | 12-220 Vdc | 95-280 Vdc | 95-350 Vdc |
| In (8/20 µs) | 20 kA | 20 kA | 20 kA |
| Imax (8/20 µs) | 40 kA | 40 kA | 40 kA |
| Fel | ≤ 0,5 kV | ≤ 1,2 kV | ≤ 1,8 kV |
| Pólusok | 2P | 2P | 2P |
| Jelentkezés | Távközlés, ipari vezérlés | Ipari, energiatárolás | Nagyméretű energiatárolás, automatizálás |
A 2. típusú egyenáramú SPD-t 8/20 µs indukált túlfeszültségre optimalizálták, amely a 12V-460V DC széles feszültségtartományt fed le, és megfelel az energiatárolási, távközlési és ipari automatizálási alkalmazások követelményeinek. Az eszköz dugaszolható modul kialakítású, ami lehetővé teszi a gyors cserét az elöregedés után, csökkentve a karbantartási költségeket. Az egyenáramú rendszerekben nincs nullpontátmenet, a készülék ívmegelőző terelőlapokat és nyílt áramköri hibamódot használ, biztosítva a rendszer biztonságos működését.
Az egyenáramú bemeneti csatlakozóknál lévő ívvédelmi terelőelemek növelik a kúszóhosszúságot, és a fizikai elszigetelés révén erőszakkal oltják ki az ívet. Az egyenáramú áramkörökben nincs nullpont-átmenet, ami megnehezíti az ív önkioltását, az ívvédelmi kialakítás megakadályozza a rövidzárlatokból származó tartós ív kialakulását. A süllyesztett vezetékbevezetések megakadályozzák a kezelő érintkezését a feszültség alatt álló részekkel, megfelelnek az IP20 védelmi szintnek, így biztosítva a személyzet biztonságát.
A készülék alacsony hőmérsékletű kioldási technológiát alkalmaz, a válaszsebesség 20% gyorsabb, mint a hagyományos 2. típusú egyenáramú SPD-k. A kioldó eszköz gyorsan aktiválódik, amikor az MOV túlmelegszik, biztosítva a biztonságos kikapcsolást, növelve az ívoltási képességet. A gyors reagálás javítja a rendszer megbízhatóságát, elkerülve a hőfelhalmozódás okozta biztonsági kockázatokat.
2. típusú DC SPDModuláris dugaszolható szerkezet támogatja a gyors cserét, nem kell szétszerelni az egész készüléket a MOV öregedése után. A zöld/piros állapotjelző ablak vizuális figyelmeztetést ad, a zöld a normál működést jelzi, a piros a modul cseréjének szükségességét. A modulcsere ideje kevesebb, mint 30 másodperc, ami csökkenti a 70% karbantartási leállási idejét, a modulcsere költsége csak 1/3-a a teljes készülék cseréjének.
A 2. típusú DC SPD sorozat 12V-460V DC feszültségtartományt fed le, az egyetlen sorozat megfelel a teljes kisfeszültségű DC forgatókönyv követelményeinek. Az eszköz három feszültségfokozatot kínál (SLP20-DC, SLP30-DC, SLP40-DC), alkalmazkodva a különböző feszültségszintekhez, mint például a 12V-os távközlési rendszerek, 220V-os ipari elosztás, 460V-os nagyméretű energiatárolás. A széles feszültséglefedettség leegyszerűsíti a kiválasztási folyamatot, csökkentve a készletezési költségeket.
A készülék távjelző terminált biztosít, amely valós időben figyeli a 2. típusú DC SPD működési állapotát. Az SPD öregedése vagy meghibásodása riasztást vált ki, a jelet a BMS vagy SCADA rendszerbe továbbítja. A távfelügyeleti funkció támogatja a megelőző karbantartást, javítja a rendszer működésének hatékonyságát, biztosítja a túlfeszültség elleni védelem hatékonyságát.
A 2. típusú egyenáramú SPD szabványosított teszteknek vetik alá az elektromos teljesítmény, a biztonság és a környezeti alkalmazkodóképesség ellenőrzése érdekében. A tesztelés kiterjed a 8/20 µs impulzusáram- és feszültségvizsgálatra, a MOV paraméterek ellenőrzésére, a GDT paraméterek ellenőrzésére, a hőstabilitás vizsgálatára, az izzóhuzal vizsgálatára és a sós pára vizsgálatára. Az eszköz megfelel az IEC/EN 61643-41 szabványnak, biztosítva a megbízható működést a 95V-460V egyenáramú kisfeszültségű egyenáramú rendszerekben.
Az LSP 2. típusú egyenáramú túlfeszültségvédője integrált K+F és gyártási rendszert alkalmaz a gyártáshoz, amely magában foglalja az alkatrészek kiválasztását, az összeszerelési folyamatokat és az elektromos teljesítmény ellenőrzését.
Mielőtt elhagyják a gyárat, a termékek elektromos paraméterek vizsgálatán és túlfeszültségi teljesítményellenőrzésen mennek keresztül, hogy megfeleljenek a kisfeszültségű egyenáramú rendszer alkalmazási követelményeinek, és biztosítsák a teljesítmény konzisztenciáját a meghatározott túlfeszültségi körülmények között, és alkalmasak a 12V-460V DC feszültségtartományra.
A gyártási folyamat szigorúan követi az ISO 9001:2015 minőségirányítási rendszert, biztosítva a termék megfelelőségét és a termelés hatékonyságát. A 2. típusú DC SPD a TUV, a CB és a CE által tanúsított, és közvetlenül használható rendszerekben vagy globálisan értékesíthető, és megfelel az olyan nemzetközi szabványoknak, mint az IEC/EN 61643-41:2025.
A Type 2 DC SPD 5 év garanciát élvez, 7 napos visszaküldési és 30 napos csereprogrammal. A garanciális időszak alatti szállítási költségeket és tarifákat az LSP viseli, csökkentve ezzel az ügyfél beszerzési kockázatát és az értékesítés utáni költségeket.
Független túlfeszültségvédő K+F képességgel rendelkezik. A 20 éves tapasztalattal rendelkező K+F csapat technikai támogatást nyújt a követelményelemzéstől a megoldás tervezésén át a helyszíni megvalósításig, a legmegfelelőbb 2. típusú egyenáramú SPD-megoldások testre szabásával az ügyfelek számára.
Több értéket nyújt a kulcsfontosságú ügyfeleknek, beleértve a kiváló minőségű hullámkarton csomagolást, a 3D animációs marketinganyagokat, valamint a szabályozási és tanúsítási támogatást, növelve a termékek piaci versenyképességét.
Egy tapasztalt csapat kezeli a készletet és a termelést, stabil anyagkészletet tartva fenn a csúcsidőszakok kezelésére. A 2. típusú DC SPD szabványos megrendeléseket 15 napon belül, az egyedi megrendeléseket 30 napon belül szállítják, 96% pontossággal.
Átfogó minőségellenőrzési rendszert hoz létre a nyersanyagvizsgálattól a késztermék vizsgálatáig. Minden 2. típusú egyenáramú SPD-t 8/20μs lökéshatás-vizsgálatnak, hőstabilitási vizsgálatnak, 48 órás sóspray-vizsgálatnak, izzóhuzal-vizsgálatnak és TOV-vizsgálatnak vetünk alá, biztosítva a termék minőségét és megbízhatóságát.
Az LSP az ISO 9001:2015 minőségirányítási rendszert alkalmazza, 20 éves tapasztalattal rendelkező független K+F csapattal és automatizált gyártósorokkal, biztosítva, hogy a K+F-től a 2. típusú DC SPD (12V-460V DC) minden szakasza megfeleljen a nemzetközi szabványoknak. A termékek TUV, CB, CE és más hiteles tanúsítványokkal rendelkeznek, 5 év garanciát, 7 napos visszatérítést és 30 napos cserepolitikát biztosítanak. A szabványos megrendeléseket 15 napon belül, az egyéni megrendeléseket 30 napon belül szállítják, 96% időben, megbízható beszerzési biztosítékot nyújtva az ügyfelek számára.
A 2. típusú DC SPD globális projektekben működik a távközlés, az adatközpontok, az ipari vezérlés, a biztonság és a vasúti közlekedés területén. Az alábbi visszajelzések a helyszíni mérnököktől és projektmenedzserektől származnak, beleértve a konkrét működési adatokat és karbantartási feljegyzéseket.
A DC SPD Type 2 gyors és megbízható védelmet nyújt az alacsony feszültségű DC rendszerekben fellépő átmeneti túlfeszültségek ellen. A túlfeszültség-csúcsokat biztonságos szintre korlátozza, biztosítva az akkumulátorok, PLC-k, érzékelők és egyéb érzékeny DC berendezések védelmét. A DC SPD Type 2 eszközök integrálásával a rendszerek csökkentett leállási időt, jobb berendezésélettartamot és fokozott általános megbízhatóságot érnek el.
A 2. típusú DC SPD-k elsősorban a kapcsolási túlfeszültségek és a 1. típusú SPD beavatkozás után megmaradó maradék villámáramok ellen nyújtanak védelmet. Nem arra szolgálnak, hogy közvetlenül elnyeljék a nagy energiájú közvetlen villámcsapásokat. A kisfeszültségű DC rendszerekhez tervezett 2. típusú DC SPD-k védik az érzékeny elektronikákat, az akkumulátoros rendszereket, a PLC-ket és a DC érzékelőket, biztosítva a folyamatos működést még ismételt túlfeszültségek esetén is.
A DC SPD 2. típusú eszközök másodlagos vagy elosztási szintű védelmet nyújtanak, csökkentve a feljebb lévő 1. típusú SPD-kből származó maradék túlfeszültségeket. Réteges védelmet biztosítanak, megbízható és költséghatékony biztonságot garantálva minden DC berendezés számára. A 2. típusú DC túlfeszültség-védelmi eszközök kiválasztásával a felhasználók összehangolt védelmet érhetnek el ipari, lakossági, távközlési és energiatároló rendszerek számára.
A DC SPD 2. típusú eszközök az IEC 61643-11 szabványoknak megfelelően lettek tervezve. DIN-sínre szerelhető és dugaszolható modul kialakításuk biztonságos és egyszerű telepítést, egyszerű karbantartást és állandó teljesítményt biztosít. Ezek a szabványok garantálják, hogy a 2. típusú DC túlfeszültség-védelmi eszközök megbízható túlfeszültség-csökkentést biztosítanak, és megfelelnek a nemzetközi biztonsági és minőségi követelményeknek.
A 2. típusú DC SPD-k a réteges védelmi rendszer második szintjét képezik. Az 1. típusú SPD-k után működnek, és megvédik a berendezéseket a maradék túlfeszültségektől, miközben az AC SPD-kkel együtt működnek, hogy teljes fokozatos védelmet nyújtsanak mind a DC, mind az AC áramkörök számára. A 2. típusú DC túlfeszültség-védők megfelelő összehangolása biztosítja a rendszer megbízhatóságát, csökkenti a berendezések terhelését és javítja az általános túlfeszültség-ellenállást.
Igen. A DC SPD 2. típusú eszközök védelmet nyújtanak az érzékelőknek, vezérlőmoduloknak, PoE eszközöknek és egyéb DC elektronikai eszközöknek ipari és távközlési alkalmazásokban. AC SPD-kkel és többszintű védelmi stratégiával kombinálva a 2. típusú DC SPD-k fenntartják a működési folytonosságot, megakadályozzák az üzemszüneteket és biztosítják a kritikus rendszerek megbízhatóságát a magas kockázatú környezetekben.
A 2. típusú DC SPD a kisfeszültségű egyenáramú rendszerek alapszintű védelmi megoldása, amely 8/20 µs indukált túlfeszültségekre és kapcsolási túlfeszültségekre irányul, és LPZ 1/2 területeken alkalmazható; az 1+2 típus kombinált közvetlen villám- és indukált túlfeszültségvédelmet biztosít, és csak meghatározott forgatókönyvek esetén konfigurálható. A 2. típus a 80% kisfeszültségű egyenáramú forgatókönyveket fedi le, mint a legköltséghatékonyabb megoldás.
A 2. típusú DC SPD és az 1+2. típusú DC SPD az IEC 61643-41:2025 szabvány által meghatározott kétféle differenciált védelmi eszköz: A 2. típus a 8/20µs indukált túlfeszültség és a kapcsolási túlfeszültség elleni védelemre összpontosít, MOV-elemeket használ a gyors feszültséglekötés, a válaszidő < 25ns, a feszültségvédelmi szint (Up) ≤ 1,2kV, a nyílt áramkör hibamód (OCM) követelményeinek való megfelelés érdekében; az 1+2 típus kombinált 10/350µs közvetlen villám- és 8/20µs indukált túlfeszültségvédelmet biztosít, a magtechnológia két kategóriára oszlik: Az FLP25-DC75 sorozat MOV + GDT kombinált technológiát használ, míg az FLP7/FLP-DC sorozat nagy energiájú MOV egyedi technológiát alkalmaz.
A két típus közötti technikai különbségek jelentősek: A 2. típusnak nincs villámimpulzusáram (Iimp) indexe, csak 8/20 µs hullámformával tesztelve, alkalmas LPZ 1/2 területeken (beltéri elosztó panelek, berendezés oldali), nem igényel további földelési konstrukciót; Az 1+2 típus 10/350µs és 8/20µs hullámformák kettős tesztelését igényli, Iimp ≥ 4kA közvetlen villámvédelmi képességgel, alkalmas LPZ 0/1 határokhoz (épületek főbejáratai, kültéri energiatárolók), az FLP25-DC75 sorozat blokkolja a közvetlen villámkövetési áramot a GDT-n keresztül, míg az FLP7/FLP-DC sorozat nagyenergiájú MOV-ot használ a közvetlen kisüléshez.
| Műszaki paraméterek | 2. típusú DC SPD | 1+2 típusú DC SPD (FLP25-DC75 sorozat) | 1+2 típusú DC SPD (FLP7/FLP-DC sorozat) | Mérnöki jelentőség |
| Teszt hullámformák | Csak 8/20µs | 10/350µs + 8/20µs | 10/350µs + 8/20µs | Az 1+2 típus közvetlen villámvédelmet biztosít |
| Villám impulzusáram Iimp | Nincs ilyen teszt | 25kA 10/350µs | 4kA-7kA 10/350µs | A közvetlen villámvédelmi képesség sorozatonként eltérő |
| Névleges kisülési áram In | 20kA 8/20µs | 25kA 8/20µs | 20kA 8/20µs | Következetes indukált túlfeszültség kisülési képesség |
| Maximális kisütési áram Imax | 40kA 8/20µs | 70kA 8/20µs | 40kA-70kA 8/20µs | Egyes 1+2 típusú sorozatok erősebb szélsőséges túlfeszültség-tűréssel rendelkeznek. |
| Feszültségvédelmi szint felfelé | ≤ 1,2 kV | ≤ 0,5kV | ≤ 1,2 kV | Az FLP25-DC75 sorozat alacsonyabb maradó feszültséggel rendelkezik |
| Védelmi összetevők | Csak MOV | MOV + GDT kombináció | Csak MOV | Különböző műszaki megvalósítási utak |
| Válaszidő | < 25ns | < 25ns | < 25ns | Mindegyik gyors reagálási képességet biztosít |
| Hibamód | Nyitott áramkör (OCM) | Nyitott áramkör (OCM) | Nyitott áramkör (OCM) | Mindegyik megfelel az IEC 61643-41 szabványnak |
| Tipikus telepítési hely | LPZ 1/2 terület | LPZ 0/1 határ | LPZ 0/1 határ | Következetes védelmi terület elhelyezése |
| Költség Jellemző | Költségoptimalizált | Magasabb | Közepes | Az FLP7/FLP-DC sorozat jobb ár-érték arányt kínál |
