Qu'est-ce qu'un SPD de type 3 ?
Un dispositif de protection de type 3 est un dispositif de protection au point d'utilisation conçu pour fournir une protection de niveau fin aux équipements électriques et électroniques sensibles. Il est installé à proximité de la charge finale pour supprimer les surtensions transitoires résiduelles qui subsistent après les étapes de protection en amont.
Facteurs clés pour la sélection d'un DOCUP de type 3
Tension nominale AC (Un)
La tension nominale en courant alternatif (Un) fait référence à la tension de fonctionnement standard du système électrique dans lequel le courant alternatif est utilisé. SPD de type 3 est installé. C'est le point de départ fondamental pour la sélection d'un dispositif de protection car il assure la compatibilité entre le dispositif de protection et le réseau électrique.
Dans les applications pratiques, les valeurs courantes sont les suivantes
| Pays / Région | Tension monophasée | Tension triphasée | Type de système | Principales applications |
| USA / Amérique du Nord | 120V / 127V | 208V / 240V / 480V | Phase divisée / Industriel | Bâtiments résidentiels, commerciaux, usines |
| Canada | 120V / 240V | 208V / 600V | Résidentiel + Industriel | Maisons, installations industrielles, équipements lourds |
| Europe | 230 V | 400 V | Système de grille standard | Industrie, bâtiments, systèmes d'automatisation |
| Royaume-Uni | 230 V | 400 V | Industriel et commercial | Usines, bâtiments commerciaux |
| Chine | 220 V | 380V / 400V | Système industriel | Usines, systèmes photovoltaïques, fourniture d'équipements |
| Australie | 230 V | 400V / 415V | Commercial + Industriel | CVC, équipements industriels |
| Japon | 100V / 200V | 200V / 220V | Mixte résidentiel/industriel | Usage domestique, industrie légère |
La sélection de la bonne Un garantit que le SPD est correctement adapté à la configuration du système. Si la tension nominale est incorrecte, l'appareil risque de ne pas s'intégrer en toute sécurité dans le circuit, ce qui entraînera une mauvaise performance de la protection ou un échec de l'installation.
Il est important de comprendre que Un n'est pas un paramètre de performance de protection. Il définit plutôt la condition de référence du système. Les ingénieurs doivent utiliser Un avec Uc (tension de fonctionnement continue maximale) et Up (niveau de protection de la tension) pour assurer une coordination correcte et des performances fiables en matière de protection contre les surtensions.
Tension maximale de fonctionnement continu (Uc)
La tension maximale de fonctionnement continu (Uc) est un paramètre critique qui définit la tension efficace la plus élevée qu'un dispositif de protection solaire de type 3 peut supporter en continu sans dégradation ni fonctionnement intempestif. Elle garantit que le disjoncteur reste stable et non conducteur dans les conditions normales du système, même lorsque le réseau électrique subit des fluctuations.
Dans les systèmes électriques réels, la tension n'est pas toujours parfaitement stable. Des conditions de surtension temporaire, un déséquilibre du réseau, des événements de commutation ou un déplacement du neutre peuvent entraîner une augmentation de la tension du système au-dessus des niveaux nominaux pendant des périodes prolongées. Un SPD correctement sélectionné doit être capable de tolérer ces conditions sans contrainte thermique ni dommage interne.
Si l'indice Uc est trop faible, le SPD peut commencer à conduire lors de variations normales de tension, ce qui entraîne une surchauffe, un vieillissement prématuré des composants internes (tels que les MOV) et, finalement, une défaillance. Cela réduit non seulement la durée de vie du dispositif, mais peut également compromettre la fiabilité du système.
D'autre part, un Uc correctement choisi garantit que le SPD reste complètement inactif dans des conditions normales, et ne réagit que lorsqu'une véritable surtension se produit. Cette séparation entre le fonctionnement normal et l'activation de la protection est essentielle pour la stabilité à long terme des systèmes industriels et commerciaux.
Les disjoncteurs de type 3 doivent également être coordonnés avec les dispositifs de protection en amont. Si les variations de tension en amont ou les transitoires de commutation ne sont pas correctement gérés, ils peuvent causer des contraintes inutiles sur le dispositif de protection en aval. Par conséquent, la sélection de l'Uc ne concerne pas seulement l'adaptation de la tension, mais aussi la coordination au niveau du système.
En résumé, la tension maximale de fonctionnement continu (Uc) garantit que le SPD peut résister aux contraintes électriques à long terme dans les environnements de réseau réels tout en maintenant la fiabilité, la durabilité et la stabilité des performances de protection tout au long de sa durée de vie.
Onde combinée (Uoc)
L'onde de combinaison, représentée par Uoc, est une valeur de test clé pour les produits spd de type 3. L'Uoc indique la quantité d'énergie de surtension que l'appareil peut supporter au cours d'un test. Ce test utilise une forme d'onde spéciale qui combine une pointe de tension rapide et une impulsion de courant. L'Uoc permet de déterminer si l'appareil peut bloquer la surtension et dévier la surintensité vers le système de mise à la terre lors d'une surtension réelle.
Vous trouverez des valeurs Uoc de 6 kV ou 8 kV sur les fiches techniques. Une valeur Uoc plus élevée signifie que l'appareil peut supporter des surtensions plus importantes. Vous devez choisir un appareil dont l'indice Uoc correspond au niveau de risque de votre installation. Par exemple, si votre équipement se trouve dans une zone où il y a de nombreuses opérations de commutation ou un risque élevé de surtensions provoquées par la foudre, choisissez un Uoc plus élevé.
Comparez toujours la valeur Uoc aux besoins de votre système. Cela vous aidera à choisir le bon niveau de suppression des surtensions.
Capacité de courant de choc (kA)
La capacité de courant de choc, exprimée en kiloampères (kA), définit le courant de choc transitoire maximal qu'un dispositif de protection solaire de type 3 peut supporter en toute sécurité et décharger à la terre sans défaillance. Pour les SPD de type 3, ce paramètre est fondamentalement différent des dispositifs de type 1 et de type 2, car ils ne sont pas conçus pour résister aux courants de foudre de haute énergie.
Les disjoncteurs de type 3 sont généralement conçus avec des valeurs nominales de kA inférieures parce qu'ils fonctionnent comme des dispositifs de protection au point d'utilisation. Leur rôle n'est pas d'absorber une énergie de surtension importante, mais de bloquer la surtension résiduelle qui a déjà été réduite par les étages de protection de type 1 et de type 2 situés en amont.
Dans les applications pratiques, les disjoncteurs de type 3 ne transportent pas l'énergie principale des surtensions causées par les coups de foudre ou les commutations importantes. Au contraire, la plupart des surtensions à haute énergie sont détournées et réduites au niveau de la distribution, ne laissant que de petits transitoires résiduels à l'étape finale de l'équipement.
Pour cette raison, l'objectif de la conception des SPD de type 3 n'est pas “l'absorption maximale d'énergie”, mais “la précision du serrage” et “la rapidité de la réponse au point d'utilisation”. Même un courant de choc relativement faible est suffisant lorsque le système de protection en amont est correctement conçu et coordonné.
Les courants de surtension nominaux des disjoncteurs de type 3 sont généralement beaucoup plus faibles que ceux des dispositifs en amont, et se situent souvent dans la plage adaptée aux scénarios de protection finale plutôt qu'à l'atténuation des surtensions à l'échelle du système. Le choix d'un courant nominal kA excessivement élevé est inutile et n'améliore pas de manière significative les performances de protection au niveau de l'équipement.
Par conséquent, lors du choix d'un SPD de type 3, les ingénieurs doivent se concentrer sur la coordination avec les dispositifs de type 1 et 2 plutôt que sur la maximisation des valeurs kA, afin de s'assurer que l'énergie de surtension est correctement réduite avant d'atteindre l'étape finale de la protection.
Niveau de protection contre les surtensions (haut)
Le niveau de protection de la tension (Up) est l'un des paramètres de performance les plus critiques pour un disjoncteur de type 3, car il définit la tension maximale qui peut apparaître aux bornes de l'équipement protégé pendant une surtension. En termes simples, il représente la “tension de passage” à laquelle l'équipement sera encore exposé après le fonctionnement du dispositif de protection contre les surtensions.
Plus la valeur Up est faible, meilleures sont les performances de la protection. Une tension résiduelle plus faible signifie que les composants électroniques sensibles tels que les automates programmables, les variateurs de fréquence, les modules de communication et les cartes de contrôle industriel sont moins exposés aux contraintes électriques pendant les événements transitoires.
Dans les systèmes industriels modernes, même les pointes de surtension de courte durée peuvent provoquer des contraintes d'isolation, des erreurs de logique ou des dommages permanents aux composants semi-conducteurs. Par conséquent, la sélection d'un SPD de type 3 avec un Up suffisamment bas est essentielle pour assurer la sécurité de l'équipement et la stabilité du système.
Une règle de sélection fondamentale est que le niveau de protection de la tension (Up) doit toujours être inférieur à la tension de résistance à l'impulsion de l'équipement protégé. Si cette condition n'est pas remplie, le dispositif de protection contre les surtensions ne peut pas limiter efficacement la surtension à un niveau sûr, et l'équipement risque toujours d'être endommagé.
Cependant, Up ne doit pas être évalué isolément. Il faut tenir compte de la distance d'installation, de la qualité de la mise à la terre et de la coordination avec les systèmes d'alimentation électrique en amont. SPD de type 1 et SPD de type 2. De mauvaises pratiques d'installation, telles que de longs fils de connexion, peuvent augmenter de manière significative la tension résiduelle effective à la borne de l'équipement.
Par conséquent, pour les ingénieurs, le choix d'un SPD de type 3 avec une valeur Up faible et correctement coordonnée est essentiel pour assurer une véritable protection au point d'utilisation et garantir la fiabilité à long terme des équipements industriels et commerciaux sensibles.
Temps de réponse
Le temps de réponse d'un disjoncteur de type 3 correspond à la vitesse à laquelle le dispositif réagit à une surtension transitoire et commence à amortir la surtension. Pour les protections électroniques modernes, ce temps est typiquement de l'ordre de la nanoseconde, habituellement < 25ns, ce qui en fait l'une des réponses de protection les plus rapides dans le domaine de l'ingénierie électrique.
Les disjoncteurs de type 3 sont conçus spécifiquement pour la protection des points d'utilisation, où les équipements électroniques sensibles tels que les PLC, les VFD, les serveurs et les systèmes de communication ne peuvent pas tolérer les pointes de surtension, même très courtes. Les composants semi-conducteurs pouvant être endommagés en quelques microsecondes, voire plus rapidement, une réponse ultra-rapide est essentielle.
Bien que les surtensions ne durent que quelques microsecondes, l'augmentation initiale de la tension peut être extrêmement forte. Si la réponse du SPD est trop lente, même un bref délai peut permettre à l'énergie dommageable d'atteindre l'équipement avant que l'élément de protection ne s'active complètement.
Par conséquent, un temps de réponse rapide garantit que le SPD commence à amortir la surtension presque immédiatement, réduisant ainsi la tension de crête et protégeant les circuits électroniques sensibles contre les ruptures d'isolation, les erreurs logiques ou les dommages permanents aux semi-conducteurs.
En résumé, le temps de réponse n'est pas seulement une spécification technique, c'est un indicateur de performance de protection critique qui détermine directement l'efficacité avec laquelle un SPD de type 3 peut protéger les systèmes de contrôle numériques et industriels modernes.
Pourquoi le DOCUP de type 3 est-il essentiel ?
Dans les systèmes électriques modernes, les disjoncteurs de type 3 sont essentiels car ils fournissent la dernière couche de protection pour les équipements sensibles contre les surtensions résiduelles et localisées que la protection en amont ne peut pas éliminer complètement. Bien que les disjoncteurs de type 1 et de type 2 soient conçus pour gérer les surtensions de haute énergie au niveau du branchement et de la distribution, ils ne peuvent pas supprimer complètement toutes les surtensions transitoires avant qu'elles n'atteignent les appareils terminaux. C'est pourquoi les disjoncteurs de type 3 constituent la dernière ligne de défense, et la plus précise, dans un système coordonné de protection contre les surtensions.
Risque résiduel de surtension
Même après que les disjoncteurs de type 1 et de type 2 ont évacué la majeure partie de l'énergie de surtension, des pointes de tension résiduelles subsistent dans le système. Ces transitoires résiduels peuvent se propager sur de longues distances et induire des pics de tension supplémentaires avant d'atteindre les charges sensibles. Dans les grandes installations industrielles, le câblage longue distance agit souvent comme une antenne, amplifiant la propagation des surtensions et exposant les équipements terminaux à des surtensions dangereuses.
Sources internes de surtension
Une idée fausse très répandue est que les surtensions sont principalement dues à la foudre ou à des événements extérieurs au réseau. En réalité, la plupart des surtensions dans les systèmes industriels sont générées en interne. Le démarrage et l'arrêt des moteurs, les opérations de commutation des variateurs de vitesse, la commutation des contacteurs, les cycles des compresseurs de chauffage, de ventilation et de climatisation, et la mise sous tension des transformateurs créent tous des surtensions transitoires fréquentes. Ces surtensions générées en interne se produisent bien plus souvent que les événements liés à la foudre et peuvent progressivement dégrader l'électronique sensible au fil du temps.
Sensibilité des équipements modernes
Les équipements électriques d'aujourd'hui sont plus intelligents, plus compacts et plus sensibles à l'électronique que jamais. Les contrôleurs PLC, les systèmes SCADA, les variateurs de vitesse, les servomoteurs, les serveurs industriels, les modules de communication et les instruments médicaux de précision reposent tous sur des circuits microélectroniques ayant une faible tolérance aux pointes de tension transitoires. Même une petite surtension qui n'endommage pas visiblement le matériel peut provoquer des erreurs logiques, des interruptions de communication, une corruption des données, de fausses alarmes ou des arrêts inattendus.
En raison des risques résiduels de surtension, des fréquents transitoires générés en interne et de l'extrême sensibilité de l'électronique moderne, les disjoncteurs de type 3 ne sont plus optionnels, mais constituent une protection nécessaire pour assurer la stabilité du système, la longévité de l'équipement et le fonctionnement ininterrompu de l'industrie.
Scénarios d'application du DOCUP de type 3

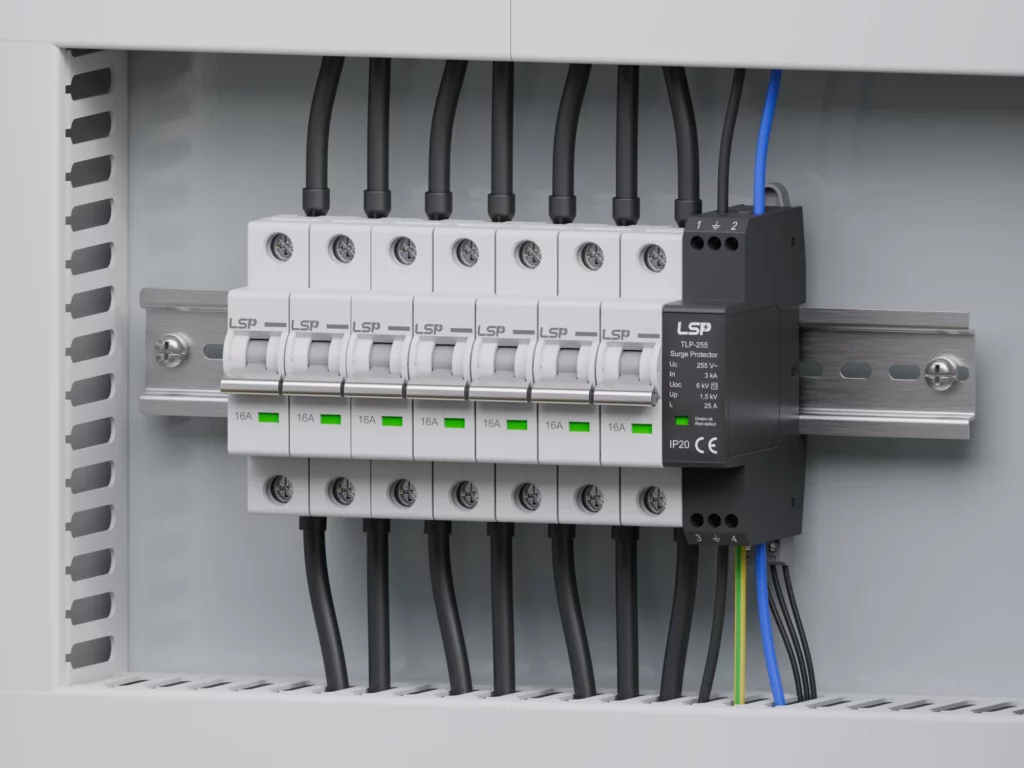

Le SPD de type 3 est largement utilisé dans les armoires de commande d'automatisation industrielle, les systèmes PLC, les centres de données, les stations de base de communication, les équipements médicaux et les systèmes de contrôle des bâtiments intelligents. Dans ces environnements, même de petites surtensions transitoires peuvent entraîner un dysfonctionnement du système, une corruption des données, une réinitialisation de l'équipement ou un temps d'arrêt imprévu. Par conséquent, le SPD de type 3 joue un rôle essentiel en assurant un fonctionnement stable et en améliorant la fiabilité globale du système.
Erreurs courantes dans la sélection du DOCUP de type 3
Le choix d'un mauvais SPD de type 3 - ou son installation incorrecte - peut réduire de manière significative l'efficacité de la protection et rendre les équipements sensibles vulnérables aux dommages causés par les surtensions. Dans de nombreux cas, les défaillances du système ne sont pas dues à l'absence de protection, mais à une mauvaise sélection des disjoncteurs, à une mauvaise coordination ou à des pratiques d'installation incorrectes. La compréhension de ces erreurs courantes permet aux ingénieurs d'éviter les risques cachés et d'assurer une protection fiable à long terme contre les surtensions.
Installation d'un seul dispositif de protection de type 3 sans protection superposée
L'une des erreurs les plus courantes consiste à utiliser uniquement des disjoncteurs de type 3 sans protection de type 1 ou 2 en amont. Les disjoncteurs de type 3 sont conçus pour une protection fine uniquement et ne peuvent pas absorber directement une énergie de surtension importante. Sans protection coordonnée en amont, il risque de se surcharger rapidement et de tomber en panne lors d'événements de surtension importants.
Les DPS de type 3 doivent toujours faire partie d'un système de protection coordonné à plusieurs niveaux.
Ignorer la valeur Up et se concentrer uniquement sur la valeur kA
De nombreux utilisateurs supposent qu'une capacité de courant de choc plus élevée signifie une meilleure protection, mais pour les SPD de type 3, le paramètre le plus critique est souvent le niveau de protection de la tension (Up), et pas seulement la valeur kA. Une faible valeur Up est essentielle pour protéger les appareils électroniques sensibles. Un kA élevé ne garantit pas à lui seul une meilleure protection des équipements terminaux.
Mauvaise conception du système de mise à la terre
Même le meilleur SPD ne peuvent pas fonctionner correctement sans un système de mise à la terre fiable. Une résistance de mise à la terre élevée ou de mauvaises connexions à la terre réduisent l'efficacité de la décharge des surtensions et augmentent la tension résiduelle aux bornes de l'équipement. La qualité de la mise à la terre détermine directement les performances du SPD.
Distance d'installation excessive
Si le SPD de type 3 est installé trop loin de l'équipement protégé, l'inductance du câble peut générer une tension résiduelle supplémentaire en cas de surtension. Cela réduit considérablement l'efficacité de la protection. Plus le câble entre le SPD et la charge est court, meilleure est la protection.
Ignorer l'indication d'état et la maintenance
Les SPD sont des dispositifs de protection consommables qui se dégradent avec le temps. Si l'on ignore les indicateurs visuels d'état ou si l'on n'inspecte pas régulièrement les dispositifs, les défaillances de ces derniers peuvent passer inaperçues et entraîner une perte de protection cachée. Une inspection régulière est essentielle pour garantir la fiabilité de la protection.
En évitant ces erreurs courantes, on s'assure que le SPD de type 3 fonctionne comme prévu, c'est-à-dire qu'il offre une protection précise, fiable et durable aux systèmes électriques sensibles.
Produits SPD du FSL de type 3
À propos de LSP
Il est important de savoir qui fabrique votre SPD de type 3. LSP est bien connu dans le domaine de la protection contre les surtensions. L'entreprise existe depuis plus de 15 ans et aide des clients dans le monde entier. LSP travaille d'arrache-pied sur la recherche et le développement. Ses ingénieurs testent les nouvelles idées dans des laboratoires modernes. Vous pouvez faire confiance à leurs produits parce que LSP utilise des méthodes de pointe pour les fabriquer. Chaque dispositif de protection contre les surtensions de type 3 est soigneusement contrôlé avant de quitter l'usine.
LSP investit dans les nouvelles technologies. Son équipe de R&D étudie les dernières tendances en matière de protection contre les surtensions. Elle s'efforce de rendre chaque dispositif plus performant pour arrêter les surtensions et envoyer le courant supplémentaire à la terre. Cela vous permet d'obtenir une protection sûre et fiable pour votre équipement.
Présentation de la gamme de produits LSP
LSP propose de nombreux choix de DPS de type 3. Vous pouvez trouver des produits pour les maisons et pour les usines. LSP fabrique des appareils qui s'adaptent aux tableaux de distribution et aux armoires de commande. Vous pouvez choisir des modèles monophasés ou triphasés. Chaque produit fonctionne avec des tensions et des systèmes de mise à la terre différents.
Caractéristiques principales des DOCUP de type 3 des FSL
Vous voulez que votre SPD de type 3 soit de haute qualité. Les produits LSP sont conformes aux normes IEC 61643-11 et UL 1449. Ces règles signifient que les dispositifs ont passé des tests rigoureux en matière de sécurité et de performance. Vous pouvez voir les marques de certification sur chaque fiche technique.
Les dispositifs de protection contre les surtensions de type 3 de LSP présentent les principales caractéristiques suivantes :
Valeurs nominales des ondes combinées élevées (Uoc) : Les appareils peuvent supporter de fortes surtensions dues à des commutations ou à la foudre.
Niveau de protection contre les basses tensions (Up) : Votre équipement est protégé contre une tension trop élevée.
Effacer la fenêtre d'état : Vous pouvez voir si l'appareil fonctionne.
Des caractéristiques environnementales robustes : Les appareils fonctionnent bien dans les endroits poussiéreux, humides ou chauds.
Installation flexible : Vous pouvez les placer à proximité de vos équipements sensibles.
Vous pouvez demander l'aide de l'équipe d'assistance de LSP pour l'installation ou le service. Leurs experts vous aideront à assurer le bon fonctionnement de votre système de protection contre les surtensions.
Choisir LSP, c'est choisir une entreprise qui se soucie de la sécurité, de la qualité et des nouvelles idées. Leurs produits SPD de type 3 aident à protéger vos appareils électroniques contre les surtensions causées par les commutations ou la foudre.
FAQ
Le SPD de type 3 peut-il fonctionner seul ?
Non. Le dispositif de protection de type 3 est conçu comme un dispositif de protection final, au point d'utilisation, et doit fonctionner dans un système coordonné avec les dispositifs de protection de type 1 et/ou de type 2. Il n'est pas conçu pour gérer seul des surtensions de haute énergie, sans protection en amont, car de telles conditions peuvent entraîner des défaillances ou une réduction de la durée de vie dans des environnements électriques réels.
Quelle est la différence entre les DOCUP de type 2 et de type 3 ?
Le SPD de type 2 protège les circuits de distribution contre les surtensions d'énergie moyenne, tandis que le SPD de type 3 protège les équipements terminaux sensibles contre les surtensions résiduelles de faible énergie à proximité de la charge. Ensemble, ils forment un système de protection coordonné et stratifié qui garantit la sécurité au niveau du système et de l'équipement.
Où doit-on installer le DOCUP de type 3 ?
Les disjoncteurs de type 3 doivent être installés aussi près que possible de l'équipement à protéger, comme les automates, les serveurs, les appareils médicaux ou les systèmes de communication. Plus la distance de connexion est courte, plus l'inductance parasite dans le câblage est faible, ce qui permet de minimiser la tension résiduelle en cas de surtension.
Quelle est la durée de vie d'un DOCUP de type 3 ?
Sa durée de vie dépend principalement de la fréquence et de l'intensité des surtensions, de l'environnement d'installation, de la stabilité de la tension du système et de la qualité générale du produit. Dans un environnement électrique propre et bien protégé, un disjoncteur de type 3 peut généralement fonctionner de manière fiable pendant plusieurs années, ce qui garantit un fonctionnement stable et la fiabilité à long terme du système.
Comment choisir la valeur Up correcte pour le DOCUP de type 3 ?
La valeur Up (niveau de protection en tension) doit toujours être choisie en fonction de la tension de tenue aux chocs de l'équipement protégé. En général, la valeur Up du SPD de type 3 doit être inférieure au niveau nominal d'isolation ou de tenue aux chocs de l'équipement pour assurer une protection efficace.
Le DOCUP de type 3 nécessite-t-il un entretien régulier ?
Oui, le SPD de type 3 nécessite une maintenance régulière pour assurer une protection continue. Les ingénieurs doivent vérifier périodiquement la fenêtre de l'indicateur d'état pour confirmer le fonctionnement normal. Si un signal de défaillance apparaît ou si l'appareil a subi plusieurs surtensions, le SPD doit être remplacé rapidement.
Que se passe-t-il si le SPD de type 3 est installé trop loin de l'équipement ?
Si un dispositif de protection de type 3 est installé trop loin de l'équipement protégé, le câble de connexion peut créer une tension inductive supplémentaire pendant les surtensions. Cela augmente la tension résiduelle atteignant l'appareil, réduisant les performances globales de protection et exposant l'électronique sensible à un stress de surtension plus élevé.
