Surge protectors are used for safeguarding electrical and electronic equipment, helping prevent damage from unexpected voltage spikes. These devices clamp the overvoltage or divert the overcurrent to the grounding system. Common risks include lightning-induced surges and power surges that threaten sensitive systems. Modern electrical systems require this protection to keep equipment running safely and efficiently. Proper surge protection ensures reliability and reduces costly downtime.
What Is a Surge Protector Used For
Proteger los equipos eléctricos y electrónicos de las sobretensiones
Dispositivos de protección contra sobretensiones (SPD) desempeñan un papel fundamental en los sistemas eléctricos modernos, ya que protegen los equipos sensibles de las subidas de tensión. Los SPD bloquean las sobretensiones y desvían de forma segura el exceso de corriente al sistema de puesta a tierra, protegiendo ordenadores, controladores industriales, dispositivos de comunicación y otros equipos electrónicos.
Cuando se producen descargas indirectas de rayos o maniobras de conmutación, la tensión puede dispararse bruscamente. Los SPD responden instantáneamente para limitar la tensión y desviar el exceso de energía de los equipos.
Consejo: Instale los SPD tanto en el cuadro de distribución principal como cerca de los equipos críticos para maximizar la protección.
Prevenir el tiempo de inactividad y la pérdida de datos en los sistemas eléctricos
Los tiempos de inactividad imprevistos pueden interrumpir las operaciones y provocar pérdidas económicas. Los SPD ayudan a evitar fallos en los equipos causados por subidas de tensión, manteniendo un funcionamiento continuo. Los centros de datos, hospitales e instalaciones de fabricación dependen de una alimentación ininterrumpida. Cuando se produce una sobretensión, los SPD actúan inmediatamente para mantener operativos los servidores, ordenadores y sistemas de control, reduciendo el riesgo de pérdida de datos y caída del sistema.
Los DOCUP se utilizan habitualmente para:
Mantenimiento del tiempo de actividad en entornos de misión crítica
Protección de los equipos de almacenamiento y tratamiento de datos
Apoyo al funcionamiento fiable de los sistemas de automatización
Mejorar la seguridad eléctrica y reducir el riesgo de incendio
La seguridad eléctrica es una prioridad absoluta en cualquier instalación. Las sobretensiones de alta energía, como las inducidas por rayos o las perturbaciones de la red, pueden dañar el aislamiento o provocar un sobrecalentamiento, con el consiguiente riesgo de incendio. Los SPD bloquean las sobretensiones y desvían la corriente a tierra de forma segura, evitando el calentamiento excesivo y reduciendo el riesgo de incendio, protegiendo tanto a los bienes como al personal.
Área de aplicación | Riesgo sin DOCUP | Prestación con SPD |
|---|---|---|
Edificios residenciales | Daños en electrodomésticos, incendio | Seguridad de los equipos, prevención de incendios |
Instalaciones industriales | Tiempo de inactividad, pérdida de datos | Funcionamiento fiable, seguridad |
Oficinas comerciales | Pérdida de datos, avería del equipo | Continuidad de la actividad, protección de equipos |
Surge protectors are an essential part of any electrical safety strategy. Proper selection and installation ensure long-term protection and peace of mind.
Los SPD son esenciales para proteger los equipos, reducir el tiempo de inactividad y prolongar la vida útil del sistema.
Why Surge Protectors Are Necessary in Modern Electrical Systems
Uso creciente de equipos electrónicos sensibles
Los hogares, oficinas y fábricas modernos dependen de la electrónica avanzada. Dispositivos como ordenadores, controladores de automatización y sistemas de comunicación se han vuelto más sensibles a las fluctuaciones de tensión. Incluso una pequeña sobretensión puede dañar estos componentes o acortar su vida útil.
Many facilities now use equipment that processes data or controls critical operations. These systems require stable power to function correctly. Surge protectors used for these environments help maintain reliability by clamping the overvoltage and diverting the overcurrent to the grounding system. This action protects sensitive electronics from unexpected events.
Operaciones de conmutación frecuentes y perturbaciones de la red
Power systems experience frequent switching operations. These actions include turning large machines on or off, or switching between power sources. Each operation can create a sudden change in voltage, known as a switching surge. Grid disturbances, such as faults or maintenance work, also cause voltage spikes. Installing surge protectors at key points in the electrical system helps prevent damage. Type 2 SPDs, rated by In and Imax, are often used at distribution boards to handle these internal surges. Type 3 SPDs, rated by Uoc, provide extra protection close to sensitive loads.
Una sencilla lista de comprobación para protegerse de las sobretensiones:
Identificar los principales puntos de distribución y los equipos sensibles.
Seleccione el tipo de SPD y la clasificación correctos.
Asegúrese de que la instalación y la conexión a tierra son correctas.
Aumento del riesgo de sobretensiones provocadas por rayos
Las sobretensiones indirectas de los rayos, también llamadas sobretensiones inducidas por rayos, suponen una grave amenaza para los sistemas eléctricos. Cuando un rayo cae cerca de una línea eléctrica, puede inducir una alta tensión en el cableado. Esta sobretensión puede penetrar en los edificios y dañar los equipos. Los SPD de tipo 1, clasificados por Iimp, están diseñados para manejar estos eventos de alta energía en la entrada de servicio principal. Sujetan la sobretensión y transfieren la sobrecorriente al sistema de puesta a tierra, protegiendo los dispositivos aguas abajo.
How Surge Protectors Work in Modern Systems
Para entender cómo protegen los SPD a los equipos de las sobretensiones inducidas por conmutación o rayos, es útil examinar su funcionamiento interno.
Surge protectors detect sudden rises in voltage. When a surge occurs, the device responds instantly. It clamps the overvoltage and diverts the overcurrent to the grounding system, preventing it from reaching connected equipment.
Componentes internos clave:
Varistores de óxido metálico (MOV): Cambian la resistencia bajo alta tensión para absorber y redirigir la energía.
Tubos de descarga de gas (GDT): Proporcionan protección adicional contra sobretensiones de alta energía
Una conexión a tierra adecuada es esencial. Una trayectoria de baja impedancia a tierra garantiza que la energía de sobretensión se elimine de forma segura del sistema.
Tipo SPD | Ubicación típica | Clasificación clave | Escenario de protección |
|---|---|---|---|
Tipo 1 | Entrada principal de servicio | Iimp | Sobretensiones indirectas de rayo |
Tipo 2 | Cuadro de distribución | In/Imax | Conmutación y sobretensiones de red |
Tipo 3 | Cargas sensibles cercanas | Uoc | Protección fina para los equipos |
Surge protectors used for these scenarios form a critical part of any modern electrical system. They help ensure safety, reliability, and long-term equipment performance.
Tipos de sobretensiones y escenarios de protección
Sobretensiones inducidas por rayos
Sobretensiones inducidas por rayos representan un riesgo importante para los sistemas eléctricos. Cuando un rayo cae cerca de una línea eléctrica o de un edificio, puede provocar un repentino pico de tensión. Este suceso se conoce como sobretensión eléctrica indirecta o sobretensión inducida por rayos. La sobretensión viaja a través del cableado y puede alcanzar equipos sensibles. Tipo 1 dispositivos de protección contra sobretensiones (SPD), clasificado por Iimp, están diseñados para manejar estos eventos de alta energía en la entrada de servicio principal. Bloquean la sobretensión y transfieren la sobrecorriente al sistema de puesta a tierra, protegiendo los dispositivos aguas abajo.
Cómo hacerlo: Para protegerse contra sobretensiones inducidas por rayos, instale SPD de tipo 1 en el cuadro de distribución principal. Asegúrese de que la toma de tierra es adecuada para desviar eficazmente las sobretensiones.
Tipo de sobretensión | Ubicación típica | Tipo SPD | Clasificación clave | Enfoque en la protección |
|---|---|---|---|---|
Sobretensión inducida por rayos | Entrada principal de servicio | Tipo 1 | Iimp | Sobretensiones de alta energía |
Conmutación y sobretensiones internas
Sobretensiones de conmutación y sobretensiones internas se producen durante el funcionamiento normal de los sistemas eléctricos. Cuando grandes máquinas arrancan o se paran, o cuando se cambia de una fuente de alimentación a otra, pueden producirse picos de tensión. Estas sobretensiones suelen originarse en el interior de las instalaciones. Tipo 2 SPDs, clasificado por En y Imax, proporcionan protección en los cuadros de distribución. Bloquean la sobretensión y desvían la sobrecorriente al sistema de puesta a tierra, protegiendo los equipos de posibles daños.
Pasos a seguir para conmutar la protección contra sobretensiones:
Identificar los puntos clave de distribución en el sistema eléctrico.
Seleccione los SPD de tipo 2 con los valores nominales adecuados para la instalación.
Instale los SPD cerca de zonas con frecuentes operaciones de conmutación.
Tipo de sobretensión | Ubicación típica | Tipo SPD | Clasificación clave | Enfoque en la protección |
|---|---|---|---|---|
Conmutación/interno | Cuadro de distribución | Tipo 2 | In/Imax | Seguridad de equipos y sistemas |
Perturbaciones de la red eléctrica
Perturbaciones de la red eléctrica incluyen sucesos como fluctuaciones de tensión, fallos y actividades de mantenimiento en la red eléctrica. Estas perturbaciones pueden enviar sobretensiones a través del cableado y afectar a los dispositivos conectados. Tipo 3 SPDs, clasificado por Uoc, ofrecen una excelente protección para cargas sensibles. Instale estos dispositivos cerca de ordenadores, equipos de comunicación y otros componentes electrónicos críticos. Sujetan la sobretensión y transfieren la sobrecorriente al sistema de puesta a tierra, evitando daños y garantizando un funcionamiento fiable.
Cómo hacerlo: Coloque los SPD de tipo 3 lo más cerca posible de los equipos sensibles para una protección óptima contra las perturbaciones de la red.
Tipo de sobretensión | Ubicación típica | Tipo SPD | Clasificación clave | Enfoque en la protección |
|---|---|---|---|---|
Perturbaciones de la red eléctrica | Cargas sensibles cercanas | Tipo 3 | Uoc | Protección fina para dispositivos |
Resumen:
Comprender los tipos de sobretensiones ayuda a los usuarios a seleccionar la más adecuada. dispositivo de protección contra sobretensiones para cada escenario. Mediante la instalación de SPD de Tipo 1, Tipo 2 y Tipo 3 en puntos estratégicos, pueden bloquear la sobretensión y desviar la sobrecorriente al sistema de puesta a tierra. Este enfoque protege los equipos, mantiene la seguridad y garantiza la fiabilidad a largo plazo en cualquier sistema eléctrico.
Choosing the Right Surge Protector for Your Application
Clasificación, normas y certificaciones
La selección del dispositivo de protección contra sobretensiones (SPD) adecuado empieza por conocer sus valores nominales clave y las normas aplicables. La Comisión Electrotécnica Internacional (CEI) define los puntos de referencia mundiales para el rendimiento, la seguridad y la fiabilidad de los SPD.
Cada tipo de SPD tiene una clasificación específica adaptada a su aplicación:
SPD tipo 1: Valorado por Iimp. Diseñado para la protección contra sobretensiones de alta energía, como las de un sobretensión eléctrica indirecta en la entrada principal de servicio.
SPD tipo 2: Valorado por In/Imax. Se utiliza para la protección contra sobretensiones de conmutación y perturbaciones internas en los cuadros de distribución.
SPD tipo 3: Valorado por Uoc. Proporciona una protección fina para equipos sensibles cerca del punto de uso.
Las certificaciones de organizaciones reconocidas, como TUV, CB y CE, indican que el SPD cumple las normas internacionales y ha superado rigurosas pruebas. Compruebe siempre el cumplimiento de las normas IEC antes de la instalación para asegurarse de que el dispositivo funciona según lo previsto: bloqueando la sobretensión y desviando de forma segura la corriente de sobretensión al sistema de puesta a tierra.
Consejo: Las normas IEC proporcionan una referencia fiable para comparar productos y seleccionar el nivel de protección adecuado para su sistema y entorno.
Adaptación del tipo de SPD al lugar de instalación
Colocación adecuada de protectores contra sobretensiones maximiza su eficacia. Cada SPD tipo se ajusta a una ubicación específica dentro del sistema eléctrico:
Tipo SPD | Punto de instalación | Escenario típico |
|---|---|---|
Tipo 1 | Entrada principal de servicio | Protección contra los rayos inducidos |
Tipo 2 | Cuadro de distribución | Protección contra sobretensiones |
Tipo 3 | Cerca de equipos sensibles | Protección contra las perturbaciones de la red |
SPD tipo 1: Se instalan en el cuadro de distribución principal. Gestionan las sobretensiones de alta energía procedentes de fuentes externas.
SPD tipo 2: Se colocan en los subdistribuidores. Protegen contra las sobretensiones internas provocadas por las operaciones de conmutación.
SPD tipo 3: Se montan cerca de dispositivos sensibles, como ordenadores o sistemas de comunicación. Proporcionan la última capa de defensa.
Los escenarios típicos de instalación incluyen:
Edificios residenciales: Panel principal, subpaneles y equipos cercanos a la oficina doméstica.
Oficinas comerciales: Centralita principal, cuadros de distribución de planta y salas de servidores.
Instalaciones industriales: Cuadros eléctricos de entrada, armarios de control y líneas de automatización.
Consideraciones básicas sobre instalación y coordinación
Instalación y coordinación correctas de SPDs garantizar una protección fiable. Siga estos pasos para un despliegue eficaz:
Identifique todos los puntos críticos del sistema eléctrico en los que puedan entrar o propagarse sobretensiones.
Seleccione el adecuado. SPD tipo y clasificación para cada lugar, en función del riesgo y de la sensibilidad del equipo.
Garantice una conexión de baja impedancia con el sistema de puesta a tierra. Esto permite que el SPD para transferir la sobrecorriente de forma segura.
Coordinar múltiples SPDs en una disposición en cascada. Coloque el Tipo 1 en la entrada, el Tipo 2 en los puntos de distribución y el Tipo 3 cerca de las cargas sensibles.
Inspección y pruebas periódicas SPDs para confirmar el estado operativo.
Por ejemplo, utilizando protectores contra sobretensiones en sistemas sensibles o de alto valor, como centros de datos o instalaciones médicas, evita costosos tiempos de inactividad y pérdidas de equipos. Estos entornos son los que más se benefician de un enfoque por capas, con SPD en cada punto crítico.
Conociendo los valores nominales, adaptando los tipos de SPD a las ubicaciones y siguiendo las mejores prácticas de instalación, los usuarios pueden crear una sólida defensa contra las sobretensiones. Este enfoque protege tanto a las personas como a los bienes, garantizando la fiabilidad a largo plazo de cualquier sistema eléctrico.
Maintaining Surge Protectors for Long-Term Protection
Inspección visual y control de estado
Mantenimiento regular de dispositivos de protección contra sobretensiones (SPD) garantiza un rendimiento fiable. Los técnicos deben realizar inspecciones visuales a intervalos programados. Deben comprobar si hay daños físicos, decoloración o signos de sobrecalentamiento en la carcasa del dispositivo. En ventana de estado ofrece una forma rápida de evaluar el estado del DOCUP. Un verde ventana de estado significa que el aparato funciona con normalidad. Si el ventana de estado muestra cualquier color que no sea verde, es posible que el SPD haya fallado o haya llegado al final de su vida útil. En estos casos, es necesario sustituirlo para mantener la protección.
Nota: Siga siempre las directrices del fabricante en cuanto a frecuencia y procedimientos de inspección.
Una sencilla lista de comprobación para la inspección incluye:
Examine el SPD en busca de grietas o marcas de quemaduras.
Comprueba el ventana de estado para obtener una indicación verde.
Confirme que todas las conexiones de cableado permanecen seguras.
Registre los resultados de la inspección para futuras consultas.
Problemas comunes y degradación del rendimiento
Con el tiempo, protectores contra sobretensiones pueden experimentar una degradación del rendimiento. La exposición frecuente a subidas de tensión, especialmente de sobretensiones eléctricas indirectas o de conmutación, pueden desgastar los componentes internos. Los varistores de óxido metálico (MOV), que ayudan a bloquear la sobretensión y desviar la sobrecorriente al sistema de puesta a tierra, pueden perder eficacia tras sobretensiones repetidas.
Los problemas más comunes son:
Pérdida de la capacidad de sujeción de sobretensiones
Decoloración o deformación del dispositivo
Conexiones de cableado sueltas o corroídas
No ecológico ventana de estado que indica un estado anormal
Una tabla que resume los problemas y acciones más comunes:
Problema | Posible causa | Acción recomendada |
|---|---|---|
Ventana de estado no verde | Fin de vida útil o avería del SPD | Sustituir el SPD |
Daños físicos | Sobrecalentamiento o impacto de sobretensión | Sustituir el SPD |
Conexiones sueltas | Vibración o mala instalación | Apriete las conexiones. |
Rendimiento de sujeción reducido | Sobrecargas repetidas | Sustitución de horarios |
Los técnicos deben abordar estos problemas con prontitud para garantizar una protección continua.
When Surge Protectors Should Be Replaced
Protectores contra sobretensiones no duran para siempre. La sustitución se hace necesaria cuando el dispositivo ya no puede sujetar la sobretensión o desviar la sobrecorriente al sistema de puesta a tierra. Varios factores determinan el momento adecuado para la sustitución:
El ventana de estado ya no aparece en verde.
El dispositivo ha experimentado un sobretensión inducida por rayos o un evento de conmutación de alta energía.
El SPD presenta signos visibles de daños o desgaste.
El aparato llega al final de su vida útil recomendada, según las especificaciones del fabricante.
Sustitución periódica de SPDs garantiza que los sistemas eléctricos permanezcan protegidos frente a sobretensiones inesperadas.
Los técnicos deben llevar un registro de las fechas de instalación y las actividades de mantenimiento. Esta práctica les ayuda a realizar un seguimiento de la antigüedad y el estado de cada SPD. La sustitución proactiva reduce el riesgo de daños en los equipos, el tiempo de inactividad y los peligros para la seguridad.
Siguiendo estos pasos de mantenimiento, las instalaciones pueden garantizar que sus dispositivos de protección contra sobretensiones siguen proporcionando una protección eficaz y duradera a los equipos eléctricos y electrónicos.
LSP Surge Protectors and Application Solutions
Enfoque LSP de las aplicaciones de protección contra sobretensiones
Desde 2010, LSP es un fabricante de confianza de dispositivos de protección contra sobretensiones (SPD), conocido por su calidad y fiabilidad en seguridad eléctrica. La empresa hace hincapié en la investigación y el desarrollo, aprovechando técnicas de fabricación avanzadas para producir soluciones que aborden los riesgos eléctricos del mundo real.
Los SPD de LSP están diseñados para bloquear la sobretensión y desviar de forma segura la corriente de sobretensión al sistema de puesta a tierra, protegiendo los equipos sensibles en entornos residenciales, comerciales e industriales.
La empresa adopta un enfoque integral de la protección contra sobretensiones mediante la evaluación de las necesidades específicas de cada aplicación. Esto permite a LSP ofrecer soluciones a medida que mejoran la fiabilidad del sistema y la seguridad operativa. La innovación continua garantiza que sus productos sigan siendo eficaces frente a las amenazas eléctricas en constante evolución.
Características, certificaciones y fiabilidad del producto

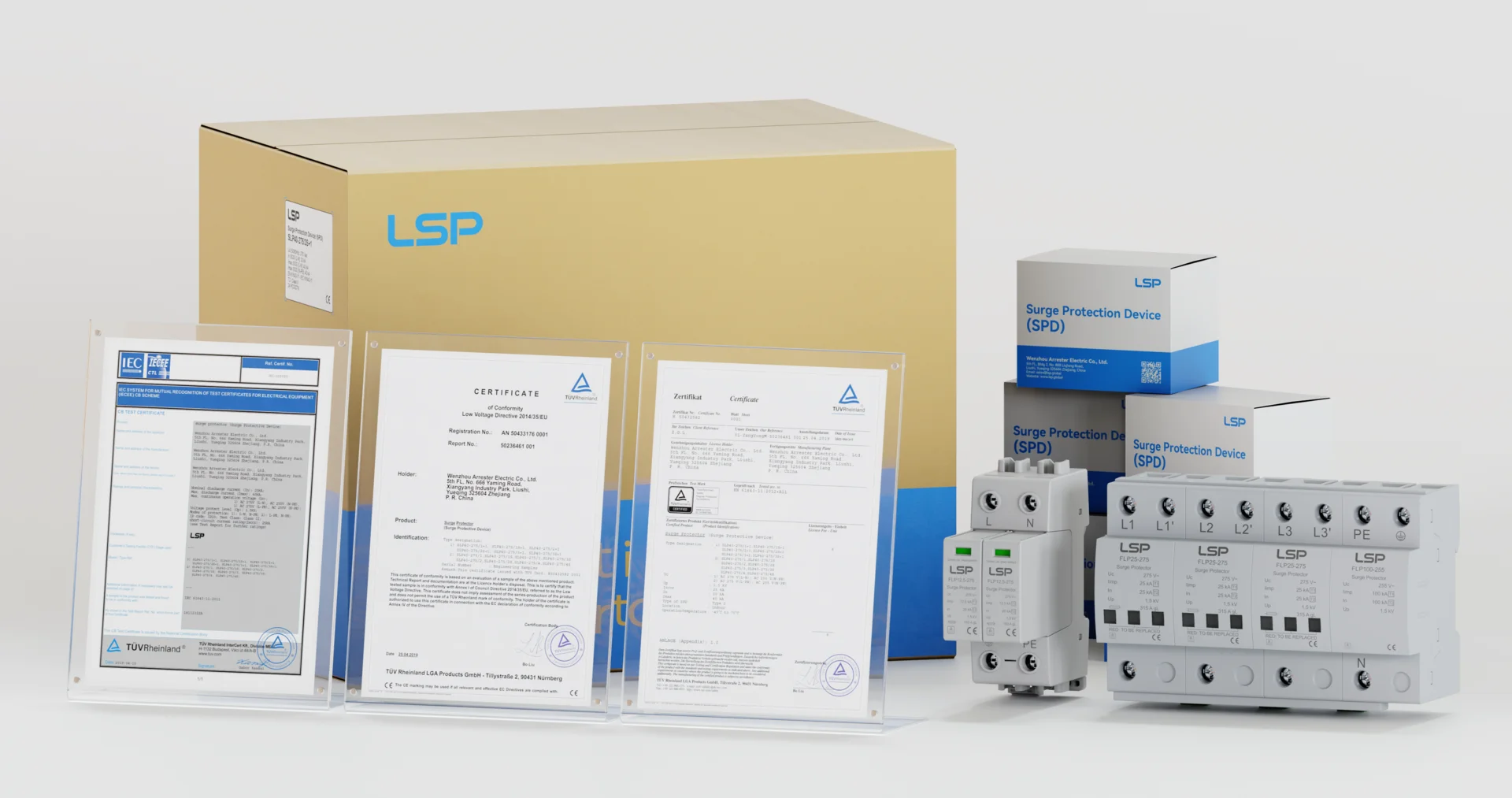

LSP fabrica protectores contra sobretensiones que cumplen estrictas normas internacionales. Cada SPD se somete a rigurosas pruebas para garantizar su rendimiento en condiciones exigentes. LSP cuenta con certificaciones como ISO9001, TUV, CB y CE, que confirman el cumplimiento de las normas mundiales de calidad y seguridad. La empresa sigue las normas IEC para todas las categorías de productos.
Características principales de LSP SPDs incluyen:
Rápida respuesta a las subidas de tensión
Construcción duradera con materiales de primera calidad
Indicadores de estado claros para facilitar la supervisión
El proceso de control de calidad de LSP abarca todas las fases de producción. Los clientes reciben una garantía estándar de 5 años, con opciones de cobertura ampliada. Esta garantía refleja la confianza de LSP en la fiabilidad a largo plazo de sus productos.
LSP ofrece a sus clientes soluciones flexibles. La empresa ofrece diseños de productos personalizados y opciones de entrega rápida. Su equipo de asistencia técnica ayuda a los usuarios a seleccionar el SPD para cada instalación. La dedicación de LSP a la satisfacción del cliente y a la innovación continua garantiza que cada solución cumpla las normas más estrictas de seguridad y rendimiento.
La experiencia y la completa gama de productos de LSP lo convierten en un socio fiable para cualquiera que busque una protección eficaz contra sobretensiones en los sistemas eléctricos modernos.
Preguntas frecuentes
¿Qué es un dispositivo de protección contra sobretensiones (SPD)?
A dispositivo de protección contra sobretensiones (SPD) es un componente eléctrico que sujeta la sobretensión y desvía la sobrecorriente al sistema de puesta a tierra. Protege los equipos sensibles de las sobretensiones provocadas por eventos de conmutación o sobretensiones inducidas por rayos.
¿Dónde deben instalarse los SPD en un sistema eléctrico?
Instalar SPDs en la entrada de servicio principal, en los cuadros de distribución y cerca de los equipos sensibles. Este enfoque por capas garantiza que cada parte del sistema reciba el nivel correcto de protección contra los distintos tipos de sobretensiones.
¿Cómo responde un SPD a una subida de tensión?
Un SPD detecta un aumento repentino de la tensión. Bloquea la sobretensión y transfiere la sobrecorriente al sistema de puesta a tierra, evitando daños a los dispositivos conectados.
¿Cuáles son los principales tipos de DOCUP y sus clasificaciones?
Tipo 1 SPDs (Iimp) protegen contra las sobretensiones de rayo inducidas. Tipo 2 SPDs (In/Imax) gestionan los picos de conmutación. Tipo 3 SPDs (Uoc) proporcionan una fina protección para los equipos sensibles.
¿Con qué frecuencia deben inspeccionarse o sustituirse los SPD?
Los técnicos deben inspeccionar SPDs periódicamente para detectar daños físicos o cambios de estado. Sustituya el dispositivo si muestra signos de desgaste, una ventana de estado no verde o después de un evento de sobretensión importante.
¿Puede un SPD proteger todo un edificio?
Uno SPD no puede proteger todo un edificio de todos los tipos de sobretensiones. Utilice varios SPD en puntos clave para garantizar una protección completa de todos los equipos y el cableado.
¿Los SPD necesitan conexión a tierra para funcionar correctamente?
Sí. SPDs debe tener una conexión de baja impedancia con el sistema de puesta a tierra. Una conexión a tierra adecuada permite al dispositivo desviar la sobreintensidad de forma segura durante una sobretensión.
¿Qué normas deben cumplir los DOCUP?
SPDs debe cumplir las normas de la CEI. Estas normas garantizan que el dispositivo cumple los requisitos mundiales de seguridad, rendimiento y fiabilidad.
