LSP se especializa en soluciones de protección contra sobretensiones para redes eléctricas de baja tensión, ofreciendo una completa gama de dispositivos de protección contra sobretensiones (SPD) de Tipo 2 para aplicaciones de subdistribución.
Diseñada para sistemas monofásicos y trifásicos, la cartera admite sistemas de puesta a tierra TT, TN e IT de conformidad con la norma IEC 61643-11.
Con un nivel de protección controlado (Up), una capacidad de descarga fiable de 8/20 μs y una estabilidad térmica a largo plazo, los SPD LSP de tipo 2 garantizan una protección fiable en condiciones de sobretensiones repetitivas.
La personalización OEM y específica del proyecto permite una integración perfecta con los sistemas de conmutación.
Tipo 2 / Clase II
Dispositivo de protección contra sobretensiones de tipo 2 para sobretensiones transitorias
8/20 μs Forma de onda
Cuadros de distribución
Para instalación en cuadros de distribución y subdistribución
Nivel de protección bajo
Nivel de protección de tensión (Up), IEC 61643-11
Los dispositivos de protección contra sobretensiones de tipo 2 están destinados a los sistemas de subdistribución, limitando las sobretensiones transitorias en el nivel de distribución. En las redes de CA, reducen la sobretensión residual provocada por operaciones de conmutación o rayos cercanos, protegiendo los equipos aguas abajo.
Los SPD de tipo 2 suelen instalarse en cuadros de distribución o armarios de control, conectados en paralelo al sistema de barras. Cuando se coordinan con los SPD de tipo 1 situados aguas arriba, forman un eficaz concepto de protección contra sobretensiones de varias etapas.

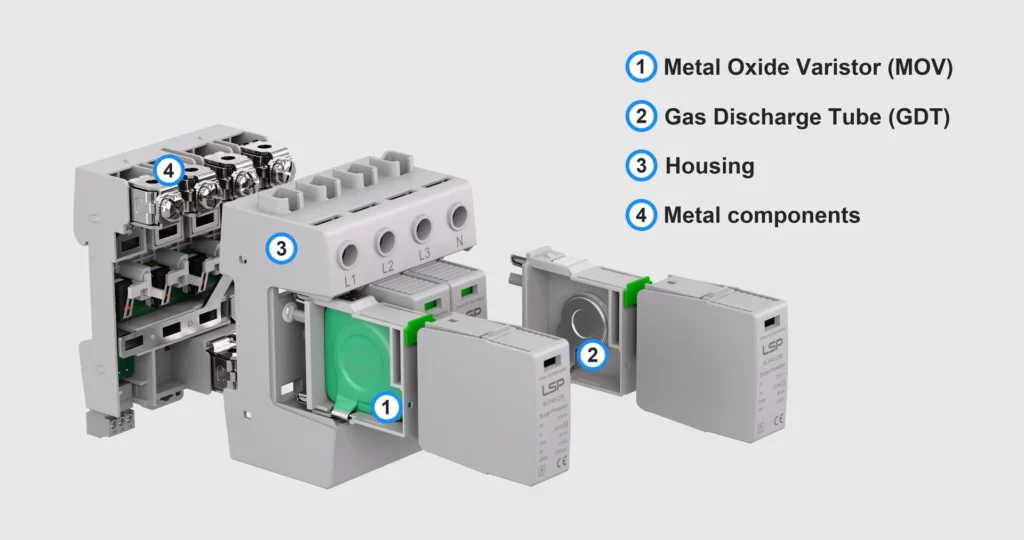

Los dispositivos de protección contra sobretensiones (SPD) de tipo 2 están diseñados en torno a componentes dedicados al tratamiento de la energía y mecanismos de protección para lograr una limitación controlada de la tensión residual, una capacidad de resistencia a sobretensiones repetidas y un funcionamiento estable a largo plazo en sistemas de distribución de baja tensión.
Los SPD de tipo 2 proporcionan protección contra sobretensiones transitorias a nivel de distribución y limitan la sobretensión residual (Up) según formas de onda estándar de 8/20 μs. Garantizan la capacidad de sobretensión repetida y la coordinación con los SPD aguas arriba y aguas abajo. Los MOV y GDT internos absorben la energía y mantienen la estabilidad térmica, lo que garantiza un funcionamiento fiable en condiciones variables.
Está pensado para sucesos transitorios repetidos que ocurren en condiciones normales de funcionamiento, más que para impulsos únicos de rayos de alta energía.
Dentro de un concepto de protección coordinada, el SPD de tipo 2 trabaja junto con los dispositivos de protección contra sobretensiones aguas arriba para controlar las tensiones transitorias en el nivel de distribución y reducir la propagación de sobretensiones dentro del sistema eléctrico.
A diferencia de los descargadores de corriente de rayo de tipo 1, los SPD de tipo 2 no están diseñados para descargas directas de rayo. Están diseñados para suprimir de forma continua las sobretensiones de media energía, protegiendo el aislamiento y la rigidez dieléctrica de los equipos sensibles del sistema de distribución.
En los sistemas de distribución, cuando se produce una sobretensión transitoria, el MOV (varistor de óxido metálico) interno del dispositivo de protección contra sobretensiones (SPD) de tipo 2 pasa de alta impedancia a baja impedancia, derivando la corriente de sobretensión a tierra. Después de la sobretensión, el SPD Tipo 2 vuelve a su estado de alta impedancia, listo para eventos posteriores.
Este mecanismo limita la tensión residual (Up) a través de los circuitos aguas abajo, asegurando que se mantiene dentro de la tensión soportada por impulso (Uoc) de los equipos conectados. El protector contra sobretensiones de tipo 2 proporciona una protección fiable contra sobretensiones de tipo 2 para dispositivos sensibles, evitando tensiones en el aislamiento y posibles daños.
2. Añadir dispositivos de desconexión térmica y módulos indicadores de estado.
3. Ensamble las unidades modulares y fije las barras conductoras internas.
4. Cierre las cubiertas exterior e interior, asegurándose de que estén bien alineadas.
5. Monte el SPD ensamblado en el sistema de carril DIN.
6. Verificar la funcionalidad del módulo y la calidad general del montaje.
La selección de un SPD de Tipo 2 hace hincapié en la resistencia a sobretensiones a largo plazo y en el control de la tensión residual más que en el rendimiento de un solo impulso de alta energía.
| SLP40-275 | Descripción |
| 20 kA | Corriente nominal de sobretensión |
| 40 kA | Corriente de choque máxima |
| ≤ 1,5 kV | Tensión residual en los terminales del SPD |
| 275 V CA | Tensión máxima de funcionamiento continuo |
Los SPD de tipo 2 proporcionan protección contra sobretensiones transitorias en el nivel de distribución. Con MOV de alto rendimiento, dispositivos de disparo de baja temperatura y diseño modular, los dispositivos de protección contra sobretensiones de tipo 2 limitan la tensión residual (Up) y protegen los equipos aguas abajo. El diseño hace hincapié en los eventos transitorios repetidos, la fiabilidad a largo plazo y la integración del sistema, lo que permite aplicaciones prácticas en circuitos de distribución.
Los comentarios proceden de ingenieros de obra, directores de instalaciones y jefes de proyecto con experiencia en el uso de SPD de tipo 2. Las observaciones se centran en el funcionamiento fiable, la prevención de paradas inesperadas y el rendimiento general de la instalación. Las observaciones se centran en el funcionamiento fiable, la prevención de paradas inesperadas y el rendimiento general de la instalación.
Sí. Los dispositivos trifásicos de protección contra sobretensiones de tipo 2 están diseñados para instalaciones comerciales o industriales, proporcionando una eficaz desviación de sobretensiones y protección para equipos eléctricos sensibles.
Los SPD de tipo 2 de 20 kA están diseñados para sistemas de distribución residenciales y comerciales pequeños, proporcionando dispositivos eficaces de protección contra sobretensiones de tipo 2 para electrodomésticos y aparatos electrónicos sensibles. Los SPD de tipo 2 de 40 kA son adecuados para sistemas comerciales o industriales de alta demanda, ya que ofrecen una sólida protección contra sobretensiones de tipo 2 para equipos críticos y cargas más pesadas.
Sí. Muchos protectores de sobretensión SPD de tipo 2 incorporan módulos enchufables, lo que permite una rápida sustitución sin recableado, garantizando una protección ininterrumpida contra sobretensiones de tipo 2.
Sí. Los dispositivos de protección contra sobretensiones de CA de tipo 2 y los modelos SPD de CA de tipo 2 son compatibles con instalaciones de carril DIN y paneles modulares, lo que permite una integración y un mantenimiento sencillos.
