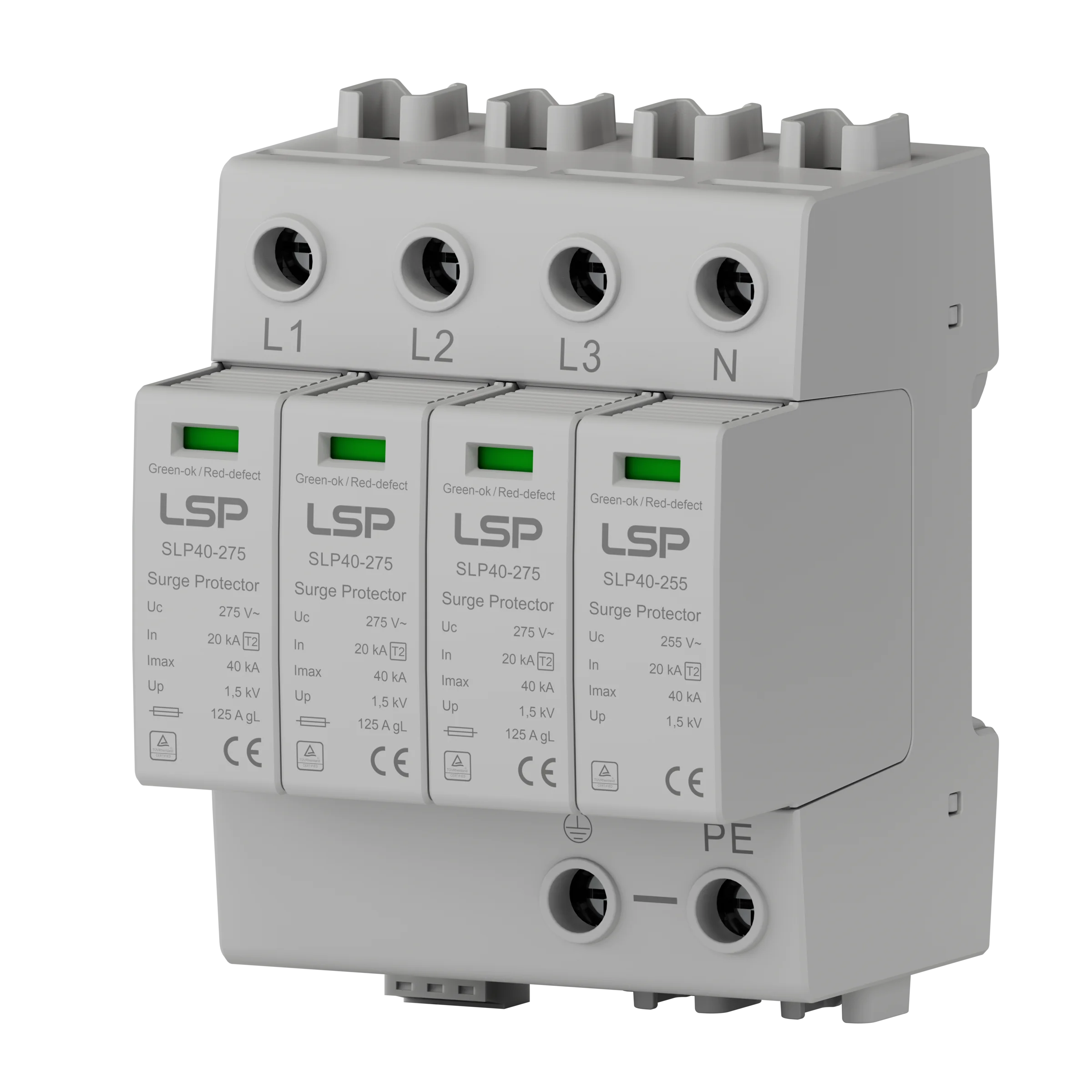

Los dispositivos de protección contra sobretensiones de CA están diseñados para instalarse en la entrada de servicio de los sistemas de baja tensión o cerca de equipos sensibles para protegerlos contra sobretensiones transitorias.
El dispositivo de protección contra sobretensiones de CC es un sistema de tensión de CC aislado con 600 V, 1000 V, 1200 V y 1500 V CC que tiene una intensidad de cortocircuito nominal de hasta 1000 A.
Explore las series FRD2, FRD4 y SRD2 de SPD para una protección fiable de las líneas de datos.
Los protectores contra sobretensiones para montaje en placa de circuito impreso están diseñados para integrarse directamente en las placas de circuito impreso, proporcionando una protección fiable contra sobretensiones para componentes electrónicos sensibles.
Ofrecemos soluciones fiables de protección contra sobretensiones adaptadas a sus necesidades, que garantizan la seguridad, la estabilidad y el rendimiento a largo plazo de los equipos.
Fabricante líder de dispositivos de protección contra sobretensiones LSP que ofrece soluciones para la seguridad de los equipos eléctricos industriales en todos los sectores.
Utilizamos MOV suministrados por LKD y GDT de Vactech para garantizar la estabilidad y la eficacia de la protección contra rayos de nuestros protectores contra sobretensiones.
Utilizamos clavijas metálicas de plomo con un grosor de 0,8 mm y una anchura de 8 mm, capaces de soportar altos potenciales eléctricos sin romperse fácilmente.
El dispositivo de desconexión a baja temperatura y el proceso de soldadura optimizados por nuestro equipo de I+D mejoran las capacidades de supresión de arcos eléctricos y prevención de incendios de nuestros protectores contra sobretensiones.
Utilizamos carcasas de plástico ignífugo mejorado para garantizar la resistencia al fuego de nuestros SPD. Seleccionamos componentes de latón, cobre rojo y bronce fosforoso de alta calidad para garantizar la resistencia a la corrosión durante el transporte marítimo.
Solo se aprueban para su envío los protectores contra sobretensiones que cumplen con nuestros estándares de prueba. Todos los dispositivos de protección contra sobretensiones están certificados por TUV, CB y CE.
Definición de SPD
Un dispositivo de protección contra sobretensiones, también conocido como protector contra sobretensiones o SPD, está diseñado para proteger los componentes eléctricos contra las sobretensiones que pueden producirse en el circuito eléctrico.
Siempre que se produce un aumento repentino de corriente o tensión en el circuito eléctrico o en el circuito de comunicación como consecuencia de una interferencia externa, el dispositivo de protección contra sobretensiones puede conducir y derivar en un periodo de tiempo muy breve, evitando que la sobretensión dañe otros dispositivos del circuito.
Los dispositivos de protección contra sobretensiones (SPD) son un método rentable para prevenir cortes de suministro y mejorar la fiabilidad del sistema.
Normalmente se instalan en los paneles de distribución y desempeñan un papel importante a la hora de garantizar el funcionamiento fluido e ininterrumpido de los dispositivos electrónicos en una amplia gama de aplicaciones, ya que limitan las sobretensiones transitorias.
Principio de funcionamiento del SPD
El principio básico detrás de los SPD es que proporcionan una ruta de baja impedancia a tierra para el exceso de voltaje. Cuando se producen picos o sobretensiones, los SPD funcionan desviando el exceso de voltaje y corriente hacia tierra.
De esta manera, la magnitud de la tensión entrante se reduce a un nivel seguro que no daña el dispositivo conectado.
Para funcionar, un dispositivo de protección contra sobretensiones debe contener al menos un componente no lineal (un varistor o un descargador de chispas), que en diferentes condiciones pasa de un estado de alta impedancia a uno de baja impedancia.
Su función es desviar la descarga o la corriente de impulso y limitar la sobretensión en los equipos conectados aguas abajo.
Los dispositivos de protección contra sobretensiones funcionan en las tres situaciones que se enumeran a continuación.
A. Condición normal (ausencia de sobretensión)
En caso de que no se produzcan sobretensiones, el SPD no tiene ningún impacto en el sistema y actúa como un circuito abierto, permaneciendo en un estado de alta impedancia.
B. Durante las sobretensiones
En caso de picos y sobretensiones, el SPD pasa al estado de conducción y su impedancia disminuye. De esta manera, protegerá el sistema desviando la corriente de impulso hacia tierra.
C. Vuelta al funcionamiento normal
Una vez descargada la sobretensión, el SPD volvió a su estado normal de alta impedancia.
Para obtener más información sobre cómo funciona SPD, visite nuestra página web: https://lsp.global/how-does-surge-protection-work/
Tipos de SPD
Existen tres categorías principales de dispositivos de protección contra sobretensiones en función de su nivel de protección, definido por las normas actuales IEC 61643-11:2011/EN 61643-11:2012:
La siguiente tabla facilita la comprensión de los distintos tipos de SPD y sus aplicaciones correspondientes:
| Tipos de dispositivos de protección contra sobretensiones | Categoría | Descripción | Forma de onda | Aplicaciones |
| Tipo 1 | Primaria | Instalar en el cuadro de distribución principal en el origen de la instalación eléctrica. | 10/350 μs | Infraestructuras críticas, centros sanitarios, centros de datos, zonas con alta frecuencia de rayos. |
| Tipo 2 | Secundaria | Instálelos en el subpanel o en el cuadro de distribución. Proporcionan protección contra sobretensiones que pueden haber pasado a través de un SPD de tipo 1, pero que aún pueden causar daños a equipos electrónicos sensibles. | 8/20 μs | Aplicaciones residenciales y comerciales |
| Tipo 3 | Punto de uso | Proteja los dispositivos electrónicos individuales enchufados a una toma de corriente. Los SPD de tipo 3 suelen estar integrados en regletas o protectores contra sobretensiones enchufables. | combinación de ondas de tensión (1,20/50 μs) y ondas de corriente (8/20 μs) | Regletas eléctricas, protectores contra sobretensiones enchufables, dispositivos electrónicos. |
Características comunes
Los dispositivos de protección contra sobretensiones (SPD) tienen una serie de características comunes que los hacen eficaces para proteger los equipos electrónicos contra las sobretensiones.
Uc: Tensión máxima de funcionamiento continuo
Up: Nivel de protección de voltaje
In: Corriente de descarga nominal de los SPD de tipo 2 con forma de onda de 8/20 μs.
Imáximo: Corriente de descarga máxima de los SPD de tipo 2 con forma de onda de 8/20 μs.
Idiablillo: Corriente de impulso de los SPD de tipo 1 con forma de onda de 10/350 μs.
Puede elegir la protección contra sobretensiones más adecuada para sus necesidades específicas conociendo los distintos tipos y clasificaciones de protectores contra sobretensiones, tanto si los necesita para un edificio grande, un cuadro de distribución o un solo dispositivo.
Para obtener más información sobre los tipos de SPD, visite nuestra página web: https://lsp.global/surge-protection-device-types/
Los dispositivos de protección contra sobretensiones (SPD) son componentes esenciales de las redes eléctricas. Sin embargo, elegir un SPD adecuado para su sistema puede resultar complicado.
Las consideraciones clave que hay que tener en cuenta son las siguientes:
EN 61643-11:2012 | IEC 61643-11:2011 | En (80/20 μs) | Imax (8/20 μs) | Iimp (10/350 μs) | Uoc (1,2/50 μs) |
Tipo 1 | Clase I | 25 kA | 100 kA | 25 kA | / |
Tipo 1+2 | Clase I+II | 20 kA | 50 kA | 7 kA | / |
12,5 kA | |||||
Tipo 2 | Clase II | 20 kA | 40 kA | / | / |
Tipo 2+3 | Clase II+III (o III) | 10 kA | 20 kA | / | 20 kV |
5 kA | 10 kA | 10 kV |
Tensión máxima de funcionamiento continuo (UC)
La tensión nominal del SPD debe ser compatible con la tensión del sistema eléctrico para ofrecer una protección adecuada al sistema. Una tensión nominal inferior dañará el dispositivo y una tensión nominal superior no desviará correctamente los transitorios.
Tiempo de respuesta
Se describe como el tiempo que tarda el SPD en reaccionar a los transitorios. Cuanto más rápido responda el SPD, mejor será la protección que ofrece. Por lo general, los SPD basados en diodos Zener tienen la respuesta más rápida. Los tipos rellenos de gas tienen un tiempo de respuesta relativamente lento y los fusibles y los tipos MOV tienen el tiempo de respuesta más lento.
Corriente nominal de descarga (In)
El SPD debe someterse a pruebas con una forma de onda de 8/20 μs y el valor típico para los SPD miniatura residenciales es de 20 kA.
Corriente máxima de descarga por impulso (Iimp)
El dispositivo debe ser capaz de soportar la corriente de sobretensión máxima prevista en la red de distribución para garantizar que no falle durante un evento transitorio, y debe someterse a pruebas con una forma de onda de 10/350 μs.
Tensión de sujeción
Este es el voltaje umbral y, por encima de este nivel de voltaje, el SPD comienza a limitar cualquier transitorio de voltaje que detecte en la línea eléctrica.
Fabricante y certificaciones
Es fundamental seleccionar un SPD de un fabricante reconocido que cuente con la certificación de un organismo de ensayo imparcial, como UL o IEC. La certificación garantiza que el producto ha sido examinado y cumple todos los requisitos de rendimiento y seguridad.
Comprender estas pautas de dimensionamiento le permitirá seleccionar el mejor dispositivo de protección contra sobretensiones para sus necesidades y garantizar una protección eficaz contra sobretensiones.
Para obtener más información sobre cómo elegir un SPD monofásico o trifásico, visite el sitio web que se indica a continuación:
https://lsp.global/single-phase-surge-protector/
https://lsp.global/3-phase-surge-protector/
Guía de instalación para SPD de CA
Protector contra sobretensiones monofásico en una caja de subdistribución
Dispositivo trifásico de protección contra sobretensiones en una caja de subdistribución
Caja combinadora fotovoltaica solar de 1000 V CC con dispositivo de protección contra sobretensiones
Caja combinadora fotovoltaica solar de 1500 V CC con dispositivo de protección contra sobretensiones
Guía de instalación para SPD de CC
Normas de instalación que deben seguirse
A pesar de lo fácil que resulta instalar un protector contra sobretensiones en un sistema de distribución eléctrica, es fundamental seguir los procedimientos adecuados para garantizar la seguridad y reducir cualquier peligro potencial.
Siga estos pasos al instalar un SPD en un sistema de distribución:
Solo los electricistas con licencia u otros técnicos con la formación y capacitación necesarias deben instalar los SPD.
Para mantener una seguridad continua, el SPD también debe someterse a pruebas y mantenimiento rutinarios.
