El interruptor aislante y el disyuntor son dos componentes eléctricos que se utilizan habitualmente para proteger los circuitos. Aunque ambos se utilizan para desconectar la corriente, difieren en sus funciones y aplicaciones. En este artículo se explican detalladamente las diferencias entre un interruptor aislante y un disyuntor.
¿Qué es un interruptor aislante?
Significado de interruptor aislante
El interruptor de aislamiento es un interruptor mecánico que se utiliza para cortar manualmente la corriente. Su función principal es desconectar el circuito o el equipo de la fuente de alimentación para garantizar que los equipos eléctricos se encuentren en estado de apagado durante el mantenimiento, la inspección o las pruebas, lo que garantiza de forma eficaz la seguridad de los operadores.
Cabe señalar que el interruptor de aislamiento no puede accionarse cuando hay una carga en el circuito; solo puede utilizarse cuando el circuito está apagado o no hay corriente. Si la corriente de carga sigue presente, accionar el interruptor de aislamiento puede provocar un arco eléctrico.
El arco eléctrico no solo puede dañar el interruptor de aislamiento en sí, sino también los contactos del interruptor de aislamiento, provocando su fallo y afectando al funcionamiento normal de todo el sistema eléctrico. El arco eléctrico continuo puede provocar incendios, especialmente en entornos con materiales inflamables. Si los operadores accionan un interruptor de aislamiento con carga, el arco eléctrico puede provocar descargas eléctricas o quemaduras a los operadores, incluso mortales.
Tipos de interruptores aislantes
El interruptor de aislamiento puede dividirse en Interruptor seccionador de CA y Seccionador de CC según el tipo de corriente para el que sea adecuado.
Estructura básica
Parte conductora: Consiste principalmente en contactos móviles y fijos, dedos de contacto, bloques de terminales, etc., y se encarga de conducir la corriente.
Parte aislante: Incluye aislantes de soporte, aislantes operativos, etc., que proporcionan aislamiento entre las partes conductoras, el suelo y otros componentes, garantizando la seguridad de los equipos eléctricos y del personal.
Mecanismo operativo: Existen varios métodos de funcionamiento, principalmente el control manual de las acciones de apertura y cierre del interruptor de aislamiento.
Base: Se utiliza para fijar y sostener otros componentes, garantizando que el interruptor aislante quede instalado de forma segura en la posición designada.
Principio de funcionamiento
El principio de funcionamiento del interruptor aislante Es relativamente sencillo. Se basa principalmente en mecanismos de funcionamiento manuales para separar o cerrar los contactos móviles y fijos, logrando así el aislamiento o la conexión del circuito.
En la posición abierta, se forma un espacio de aire libre entre los contactos móviles y fijos, lo que aísla de forma fiable la fuente de alimentación y garantiza la seguridad del personal de mantenimiento. En la posición cerrada, los contactos móviles y fijos están en estrecho contacto, lo que permite que la corriente fluya a través del circuito.

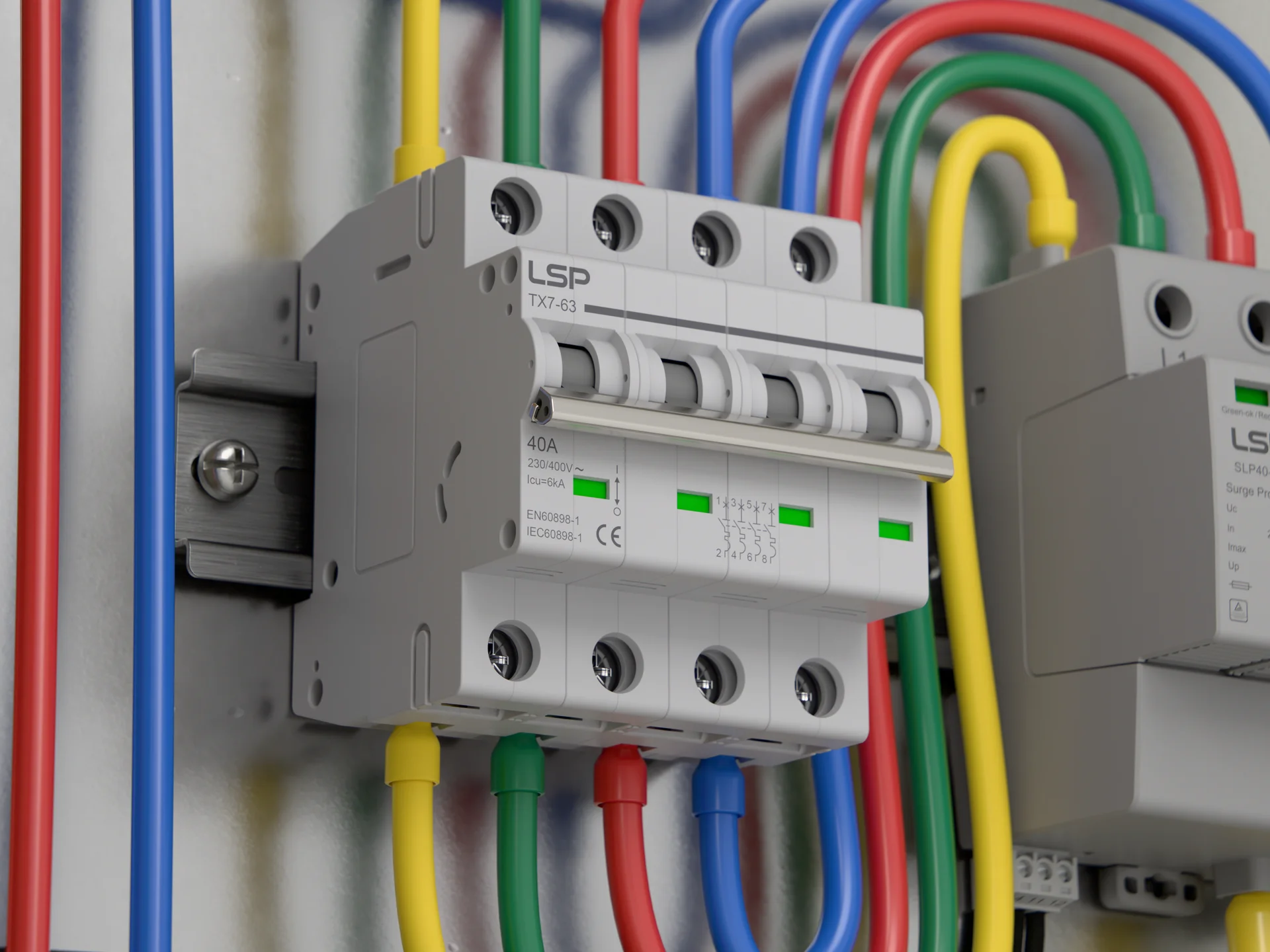

¿Qué es un disyuntor?
Significado de «disyuntor»
El disyuntor es un interruptor eléctrico automático que se utiliza para desconectar la corriente cuando se produce un fallo, como una sobrecarga o un cortocircuito, protegiendo así los equipos y circuitos eléctricos de posibles daños. Puede desconectar rápidamente el circuito cuando la corriente supera el rango de seguridad, evitando incendios, daños en los equipos u otros incidentes peligrosos.
Estructura básica
Sistema de contacto: Este es el componente ejecutivo del disyuntor, responsable de abrir y cerrar el circuito. Incluye contactos móviles y fijos, normalmente fabricados en aleación de plata u otros materiales para garantizar una buena conductividad y resistencia a la corrosión.
Sistema de extinción de arco: Este sistema se utiliza para extinguir el arco eléctrico generado cuando el disyuntor desconecta el circuito. Los métodos comunes de extinción de arcos incluyen la extinción de arcos con aceite, la extinción de arcos con gas, la extinción de arcos con aire comprimido, la extinción de arcos con SF6 y la extinción de arcos al vacío.
Mecanismo operativo: Se utiliza para controlar las acciones de apertura y cierre del disyuntor. Puede ser un mecanismo de accionamiento manual, un mecanismo de accionamiento electromagnético, un mecanismo de accionamiento por resorte, un mecanismo de accionamiento neumático o un mecanismo de accionamiento hidráulico.
Mecanismo de disparo: Este es el componente protector del disyuntor. Cuando se produce una falla, como una sobrecarga o un cortocircuito, el mecanismo de disparo se activa rápidamente, lo que provoca que el disyuntor se dispare y desconecte el circuito. Los mecanismos de disparo más comunes incluyen unidades de disparo térmicas, electromagnéticas y electrónicas.
Componentes aislantes: Estos componentes garantizan el aislamiento entre las diferentes partes del disyuntor y entre las partes conductoras y la tierra. Por lo general, están fabricados con materiales aislantes, como cerámica o resina epoxi.
Principio de funcionamiento
Funcionamiento normal: Durante el funcionamiento normal, los contactos del disyuntor se encuentran en posición cerrada, lo que permite que la corriente fluya sin problemas a través del circuito. El mecanismo de funcionamiento permanece en posición cerrada, lo que garantiza que los contactos permanezcan firmemente conectados para mantener la conductividad del circuito.
Condición de falla: Cuando se produce una falla, como una sobrecarga o un cortocircuito, la corriente que fluye a través del disyuntor excede su corriente nominal. En este caso, el mecanismo de disparo funciona en función de la magnitud y la duración de la corriente de falla, lo que provoca que el mecanismo de funcionamiento se libere, lo que hace que los contactos se separen rápidamente y desconecten el circuito, protegiendo así el circuito y el equipo contra daños.
Diferencia entre aislador y disyuntor
| Características | Disyuntor | Interruptor aislante |
| Descripción | El disyuntor es un interruptor eléctrico automático que se utiliza para desconectar la corriente cuando se produce un fallo, como una sobrecarga o un cortocircuito, protegiendo así los equipos y circuitos eléctricos de posibles daños. | El interruptor aislante es un tipo de interruptor de desconexión que se utiliza en circuitos eléctricos para garantizar la separación completa del circuito de la fuente de alimentación principal. El interruptor aislante es un interruptor mecánico que se utiliza para cortar manualmente la corriente. |
| Símbolo del circuito |  |  |
| Tipo de dispositivo | El disyuntor consta de un interruptor electromagnético y un relé en una sola caja. | El interruptor aislante es un tipo de interruptor mecánico sencillo que proporciona funciones de aislamiento. |
| Trabajando | El disyuntor se acciona automáticamente. | El interruptor aislante se acciona manualmente. |
| Función | El disyuntor desconecta todo el sistema en caso de sobrecarga y fallos por cortocircuito. | El interruptor aislante proporciona una función de aislamiento. El resto de aparatos funcionan sin ninguna interferencia. |
| Funcionamiento bajo carga | El disyuntor es un dispositivo de carga, es decir, funciona cuando la fuente de alimentación está encendida o apagada. | El interruptor aislador es un dispositivo sin carga, es decir, el seccionador se puede accionar cuando la fuente de alimentación está totalmente apagada. |
| Capacidad de resistencia | El disyuntor tiene una alta capacidad de resistencia en condiciones de carga. | El interruptor aislante tiene una capacidad de resistencia baja en comparación con el disyuntor. |
| Interruptor de tierra | Los interruptores de tierra no están incluidos en los disyuntores. | Se pueden incluir interruptores de tierra simples o dobles en el seccionador. |
| Interrupción | El disyuntor interrumpe tanto las corrientes normales como las de cortocircuito durante las averías. | El interruptor aislante no interrumpe la corriente. Solo aísla el circuito con fines de mantenimiento. |
| Técnica de extinción por arco | Un disyuntor siempre está provisto de algunas técnicas de extinción de arco. | El interruptor aislante no está fabricado con métodos de extinción de arco. |
| Instalación | Se ha instalado un disyuntor dentro del circuito. | El interruptor aislante se encuentra a ambos lados del disyuntor. |
| Aplicaciones | Los disyuntores se utilizan tanto en aplicaciones industriales como domésticas. | Los aisladores se utilizan en aplicaciones industriales. |
| Gasto | Más caro | Más barato |
Cuándo utilizar un interruptor aislador
1. Mantenimiento y reparación de equipos.
Escenario: Cuando es necesario realizar tareas de mantenimiento, inspección o sustitución de equipos eléctricos (como transformadores, motores eléctricos, armarios de distribución, etc.).
2. Funcionamiento del sistema de alta tensión.
Escenario: En los sistemas eléctricos de alta tensión (como subestaciones y líneas de transmisión), se utilizan interruptores de aislamiento para aislar los equipos de alta tensión.
3. Segmentación del sistema eléctrico
Escenario: En un sistema eléctrico complejo, los interruptores de aislamiento se utilizan para dividir el sistema en múltiples partes independientes.
4. Aislamiento de seguridad
Escenario: En áreas donde pueden existir riesgos eléctricos (como entornos húmedos, lugares inflamables y explosivos).
5. Interruptor de alimentación de respaldo
Escenario: En un sistema de doble fuente de alimentación, el interruptor de aislamiento se utiliza para cambiar entre la fuente de alimentación principal y la fuente de alimentación de respaldo.
6. Pruebas y depuración
Escenario: Cuando se instala un equipo eléctrico o es necesario solucionar un problema, es necesario comprobar o depurar el circuito.
7. Corte de energía de emergencia.
Escenario: En caso de incendios eléctricos, fallos en los equipos u otras emergencias.
¿Cuándo utilizar un disyuntor?
1. Protección contra sobrecargas del circuito.
Escenario: Cuando la corriente en el circuito supera el valor nominal (por ejemplo, cuando los dispositivos conectados tienen una potencia excesiva).
2. Protección contra cortocircuitos.
Escenario: Cuando se produce un cortocircuito en el circuito (como el contacto directo entre cables).
3. Protección contra fallos a tierra.
Escenario: Cuando un circuito experimenta una falla a tierra (como un cable que toca un objeto conectado a tierra).
4. Protección del equipo
Escenario: Se utiliza para proteger equipos eléctricos importantes (como motores, transformadores, generadores, etc.) contra daños por sobrecorriente o cortocircuito.
5. Protección del sistema de distribución.
Escenario: En cajas de distribución, armarios de distribución o paneles de distribución.
6. Ocasiones de funcionamiento frecuente.
Escenario: En situaciones en las que se requiere con frecuencia la conmutación de circuitos (como el control de la iluminación o el control de motores).
7. Prevenir incendios.
Escenario: En situaciones en las que el envejecimiento de los cables, las conexiones sueltas o el mal funcionamiento de los equipos pueden provocar un incendio.
8. Interruptor de alimentación de respaldo
Escenario: En un sistema de doble fuente de alimentación, se utilizan disyuntores para cambiar entre la alimentación principal y la alimentación de reserva.
9. Gestión de fallos temporales
Escenario: Cuando se produce un fallo temporal en el circuito (como una sobrecarga momentánea o un cortocircuito).
¿Puedo utilizar un disyuntor como aislador?
No. La finalidad de un disyuntor es desconectar automáticamente el circuito en caso de sobrecarga o cortocircuito, pero es posible que no siempre proporcione una desconexión clara o completa. En algunos casos, debido a fallos internos, problemas mecánicos o corrientes residuales, es posible que el disyuntor no aísle completamente el circuito. Esto significa que, incluso cuando el disyuntor está en la posición “apagado”, es posible que el circuito siga estando energizado o que haya tensión residual presente.
Confiar en un disyuntor para el aislamiento durante el mantenimiento supone un riesgo de que el circuito no quede completamente desenergizado. Esto podría exponer al personal de mantenimiento a riesgos eléctricos. En el peor de los casos, si el disyuntor no desconecta completamente el circuito durante las operaciones, podría producirse una descarga eléctrica, lesiones graves o incluso la muerte.
Por lo tanto, un interruptor de aislamiento está diseñado específicamente para garantizar la desconexión y el aislamiento completos de los circuitos antes de realizar trabajos de mantenimiento. Un interruptor de aislamiento puede proporcionar una desconexión clara y definitiva de los circuitos, garantizando que no haya suministro de energía a los mismos. Garantiza la seguridad del personal de mantenimiento al asegurar que los sistemas eléctricos estén completamente desenergizados antes de realizar cualquier trabajo físico o inspección.
¿Qué viene primero, el aislador o el disyuntor?
Al cortar el suministro eléctrico, el interruptor de aislamiento siempre se acciona después del disyuntor, mientras que el disyuntor debe accionarse antes que el interruptor de aislamiento. Al volver a conectar el suministro eléctrico, el interruptor de aislamiento debe accionarse antes que el disyuntor, y luego el disyuntor se activa después de accionar el interruptor de aislamiento.
¿Por qué utilizamos aisladores a ambos lados del disyuntor?
1. Aumentar la seguridad y la fiabilidad.
La instalación de interruptores de aislamiento en ambos lados equivale a establecer una doble protección de aislamiento. Incluso si uno de los interruptores de aislamiento falla o se acciona incorrectamente, el otro interruptor de aislamiento puede seguir actuando como barrera para evitar la electrificación accidental.
2. Flexibilidad operativa
Al sustituir o reparar algunos componentes del disyuntor, es posible que solo sea necesario desconectar el interruptor de aislamiento de un lado del disyuntor, mientras que el otro lado permanece conectado, con el fin de utilizar la energía del otro lado para realizar pruebas o inspecciones, lo que facilita el mantenimiento y las pruebas paso a paso del disyuntor por parte del personal de mantenimiento y mejora la eficiencia del mantenimiento.
3. Limitar el alcance del impacto de la falla.
Cuando un disyuntor y las líneas o equipos conectados fallan, la desconexión oportuna de los interruptores de aislamiento en ambos lados puede aislar completamente la parte defectuosa de otras partes que funcionan normalmente, evitando que la falla se extienda a todo el sistema eléctrico y evitando consecuencias más graves, como cortes de energía generalizados.
4. Satisfacer las necesidades de diferentes métodos de cableado.
En diversos métodos complejos de cableado de sistemas eléctricos, como el cableado segmentado de barra colectora única, el cableado en puente, etc., el interruptor de aislamiento a ambos lados del disyuntor es un componente importante para lograr diferentes funciones de cableado y puede satisfacer diferentes requisitos de suministro eléctrico y características operativas.
5. Optimizar el funcionamiento del sistema.
Al accionar los interruptores de aislamiento a ambos lados del disyuntor en diferentes condiciones de funcionamiento del sistema eléctrico, se puede ajustar el modo de funcionamiento del sistema para lograr una distribución económica y un funcionamiento optimizado de la electricidad.
6. Cumple con las normas.
Muchas normas y reglamentos de seguridad eléctrica exigen el uso de aisladores para garantizar prácticas seguras de funcionamiento y mantenimiento. Esto ayuda a garantizar que las instalaciones cumplan con los requisitos legales y de seguridad.
